Produkttyp	Midi-Tower-Gehäuse (Zentraleinheit)
Abmessungen (B x H x T)	539 x 281 x 553 mm
Nettogewicht	10.82 kg (Standard) / 11.43 kg (verglast)
Materialien	SECC-Stahl, ABS-Kunststoff, gehärtetes Glas (Window-Version)
Kompatibles Netzteil	PS2 ATX (nicht im Lieferumfang), maximale Länge 288 mm
Mainboard-Kompatibilität	E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX
Frontanschlüsse	2x USB 3.0, 1x USB 2.0, HD-Audioanschluss (Mikrofon + Kopfhörer), Lüfterregler, HDD-LED
PCI-Steckplätze	7 + 2 (vertikal)
Laufwerksschächte	Bis zu 7x 3,5" (5 enthalten), bis zu 15x 2,5" (11 enthalten)
Vorinstallierte Lüfter	2x Pure Wings 2 140 mm (vorne), 1x Pure Wings 2 140 mm (hinten), 1000 U/min
Zusätzliche Lüfterplätze	Vorne: 1x 140/120, Oben: 3x 140/120, Netzteilabdeckung: 1x 140/120
Radiatorplätze	Vorne: 120/140/240/280/360/420, Oben: 120/240/360, Hinten: 120/140
Maximale Kühlerhöhe	185 mm
Maximale GPU-Länge	449 mm (ohne HDD-Käfig) / 287 mm (mit Käfig)
Schalldämmung	Schalldämmplatten an den vorderen, seitlichen und oberen Paneelen
Lüftersteuerung	Manueller Regler (5V, 8V, 12V) + 6-Port-PWM-Hub
Staubfilter	Herausnehmbar: vorne und unten
Herstellergarantie	3 Jahre
Routinewartung	Reinigung der Staubfilter mit einem Staubsauger oder einem weichen Tuch
Ersatzteile verfügbar	Kontaktieren Sie den Kundendienst (siehe Handbuch)

Häufig gestellte Fragen - Silent Base 801 Be Quiet!

Wie installiere ich ein ATX-Mainboard im Silent Base 801?

Legen Sie das Mainboard auf die vormontierten Abstandshalter (für ATX). Richten Sie die Montagelöcher aus und befestigen Sie es mit den mitgelieferten 6#32-Schrauben. Stellen Sie sicher, dass das I/O-Panel mit der Öffnung übereinstimmt. Für E-ATX-Boards verwenden Sie den zusätzlichen Abstandshalter.

Wie steuere ich die Lüftergeschwindigkeit?

Das Gehäuse verfügt über einen Lüfterregler an der Front. Im Automatikmodus stellen Sie den Schalter auf 'AUTO' und verbinden das PWM-Kabel mit dem Mainboard. Im manuellen Modus bewegen Sie den Schalter, um zwischen 5V, 8V oder 12V zu wählen.

Was ist die maximale Kühlerhöhe?

Die maximale Höhe des CPU-Kühlers beträgt 185 mm. Überprüfen Sie die Abmessungen Ihres Kühlers vor der Installation.

Wie viele Lüfter sind vorinstalliert?

Der Silent Base 801 wird mit 3 Pure Wings 2 140 mm Lüftern geliefert: zwei vorne und einer hinten, mit 1000 U/min.

Kann ich eine Wasserkühlung installieren?

Ja, das Gehäuse unterstützt Radiatoren bis zu 420 mm vorne, 360 mm oben und 140 mm hinten. Stellen Sie die Kompatibilität mit Ihrem Lüfter und Mainboard sicher.

Wie entferne ich die Frontblende?

Um die Frontblende zu entfernen, ziehen Sie sie von unten nach oben. Zum Wiedereinsetzen schieben Sie sie von oben nach unten, bis sie einrastet.

Wie montiere ich 3,5-Zoll-Festplatten?

Verwenden Sie die Festplattenkäfige (bis zu 5 Käfige enthalten). Setzen Sie die Festplatte in den Käfig ein und befestigen Sie sie mit den mitgelieferten HDD-Schrauben. Für eine entkoppelte Montage platzieren Sie die Gummipads vor dem Verschrauben.

Welches Netzteil ist mit diesem Gehäuse kompatibel?

Das Gehäuse akzeptiert Netzteile im Format PS2 ATX mit einer maximalen Länge von 288 mm. Das Netzteil ist nicht im Lieferumfang enthalten.

Wie reinige ich die Staubfilter?

Die Staubfilter vorne und unten sind herausnehmbar. Entfernen Sie sie vorsichtig und reinigen Sie sie mit einem Staubsauger oder lauwarmem Wasser. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Wo finde ich Treiber oder Updates für dieses Gehäuse?

Das Gehäuse selbst benötigt keine Treiber. Die Treiber betreffen die internen Komponenten (Mainboard, GPU usw.). Besuchen Sie die Websites der jeweiligen Hersteller. Für das Handbuch oder Zubehör gehen Sie auf bequiet.com.

BEDIENUNGSANLEITUNG Silent Base 801 Be Quiet!

DE 1. EINLEITUNG.... 9

1. SPEZIFIKATIONEN 10

2. LIEFERUMFANG.... 11

3. EXPLOSIONSZEICHNUNG & TEILE 12

4. LÜFTERKOMPATIBILITÄT 49

5. RADIATOREINBAU 49

6. ENTFERNEN DER EINZELNEN KOMPONENTEN 50

7. ANBRINGEN UND ENTFERNEN VON LAUFWERKEN 51

8. INSALLATION DER KOMPONENTEN 55

9. INVERTIERTES LAYOUT 58

LIMITED WARRANTY 63

1. INTRODUCTION.... 14

1. CARACTÉRISTIQUES 15

2. ACCESSOIRES 16

3. VUE ÉCLATÉE ET DESCRIPTION DES PIÈCES 17

4. COMPATIBILITÉ VENTILATEURS.... 49

5. SUPPORT RADIATEURS 49

6. RETRAIT DE CHAQUE COMPOSANT 50

7. MONTAGE ET DÉMONTAGE DES LECTEURS DE DISQUES 51

8. INSTALLATION DES COMPOSANTS 55

9. CHANGEMENT DE CONFIGURATION 58

LIMITED WARRANTY 63

1. WPROWADZENIE 19

1. SPECYFIKACJA 20

2. ZAWARTOŚĆ 21

3. WIDOK SZCZEGÓŁOWY I CZĘŚCI.... 22

4. KOMPATYBILNOŚĆ Z WENTYLATORAMI 49

5. KOMPATYBILNOŚĆ Z RADIATORAMI 49

6. DEMONTAŻ POSZCZEGÓLNYCH ELEMENTÓW OBUDOWY 50

7. INSTALACJA I DEMONTAŻ NAPEDÓW I FILTRÓW 51

8. DOSTOSOWANIE POŁOŻENIA TACKI PŁYTY GŁÓWNEJ 55

9. UKŁAD ODWRÓCONY 58

LIMITED WARRANTY 63

1. INTRODUCCIÓN 24

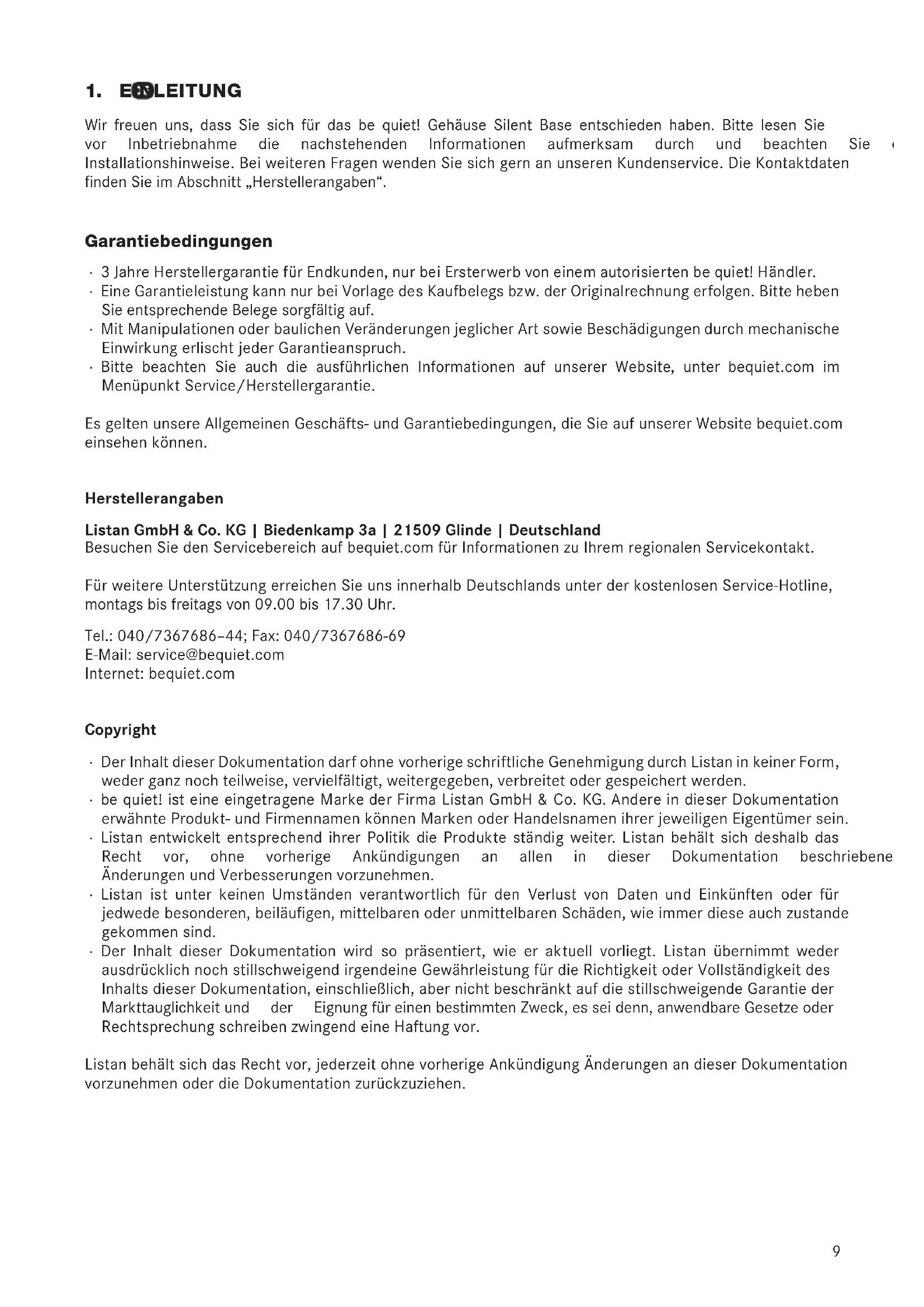

Wir freuen uns, dass Sie sich für das be quiet! Gehäuse Silent Base entschieden haben. Bitte lesen Sie vor Inbetriebnahme die nachstehenden Informationen aufmerksam durch und beachten Sie Installationshinweise. Bei weiteren Fragen wenden Sie sich gern an unseren Kundenservice. Die Kontaktdaten finden Sie im Abschnitt „Herstellerangaben“.

Garantiebedingungen

• 3 Jahre Herstellergarantie für Endkunden, nur bei Ersterwerb von einem autorisierten be quiet! Händler.
• Eine Garantieleistung kann nur bei Vorlage des Kaufbelegs bzw. der Originalrechnung erfolgen. Bitte heben Sie entsprechende Belege sorgfältig auf.
• Mit Manipulationen oder baulichen Veränderungen jeglicher Art sowie Beschädigungen durch mechanische Einwirkung erlischt jeder Garantieanspruch.
• Bitte beachten Sie auch die ausführlichen Informationen auf unserer Website, unter bequiet.com im Menüpunkt Service/Herstellergarantie.

Es gelten unsere Allgemeinen Geschäfts- und Garantiebedingungen, die Sie auf unserer Website bequiet.com einsehen können.

Herstellerangaben

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Deutschland

Besuchen Sie den Servicebereich auf bequiet.com für Informationen zu Ihrem regionalen Servicekontakt.

Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der kostenlosen Service-Hotline, montags bis freitags von 09.00 bis 17.30 Uhr.

Tel.: [phone]; Fax: [phone]

E-Mail: [e-mail]

Internet: bequiet.com

Copyright

• Der Inhalt dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch Listan in keiner Form, weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden.
  be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnte Produkt- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein.
• Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan behält sich deshalb das Recht vor, ohne vorherige Ankündigungen an allen in dieser Dokumentation beschriebene Änderungen und Verbesserungen vorzunehmen.
• Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jedwede besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
• Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listan übernimmt weder ausdrücklich noch stillschweigend irgendeine Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Markttauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder Rechtsprechung schreiben zwingend eine Haftung vor.

Listan behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.

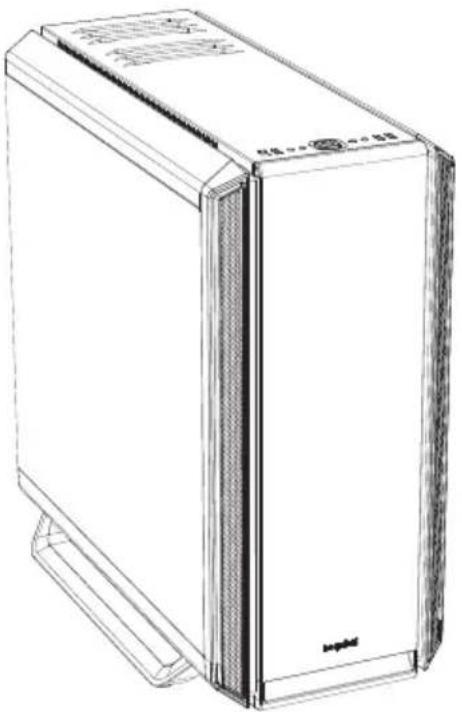

2. SPEZIFIKATIONEN

Mainboard-Kompatibilität E-ATX	(30.5 x 27.5cm), ATX, M-ATX, Mini-ITX
Gehäusetyp Midi-Tower
Formfaktor PSU PS2 ATX (nicht enthalten)
Abmessungen (L x B x H in mm)	539 x 281 x 553
Material Stahl (SECC), ABS-Plastik, Temperglas*
Gewicht (kg) 10.82 (Netto) /	12.78 (Brutto)11.43 (Netto) / 13.72 (Brutto)*
Front I/O-Anschlüsse	2x USB 3.0, 1x USB 2.0, HD Audio (Mikrofon + Audio), Lüftersteuerung, HDD Status-Anzeige
PCI Steckplätze 7 + 2
Laufwerkkapazität bis zu 7x 3	5" (5 enthalten)bis zu 15x 2.5" (11 enthalten)
Vorinstallierte Lüfter (mm) / (rpm)	Front: 2x Pure Wings 2 140 / 1,000Rückseite: 1x Pure Wings 2 140 / 1,000
Optionale Lüfter (mm) Front: 1x	140/120Deckel: 3x 140/120PSU-Cover: 1x 140/120
Optionale Wasserkühlung (mm)	Front: 120, 140, 240, 280, 360, 420Deckel: 120, 240, 360Rückseite: 120, 140
Maximale Abmessungen (mm)	CPU-Kühler: bis zu 185PSU: 288GPU: 449/287 (ohne HDD-Halterung)
Isolierung	Dämmungsmatten (Front / Seitenpanel / Deckel)
Systemkühlung	Luftkanäle (Deckel, Front)Lüftersteuerung (6x 3-Pin): manuell (5V, 8V, 12V), PWM Hub

* Silent Base 801 Window

3. LIEFERUMFANG

Abbildung	Bezeichnung	Anzahl	Verwendungszweck
	HDD-Käfig 3 Installation von Laufwerken
	HDD-Entkopplungs-Gummi 12 HDD Entkopplung
	HDD-Schrauben 20 HDD-Befestigung
	M3 Schrauben 20 SSD-Befestigung
	6#32 Schrauben 12 Mainboard-Befestigung
	Kabelbinder 6 Kabelmanagement
	Stand Off Schrauben	1	E-ATX Mainboard-Befestigung

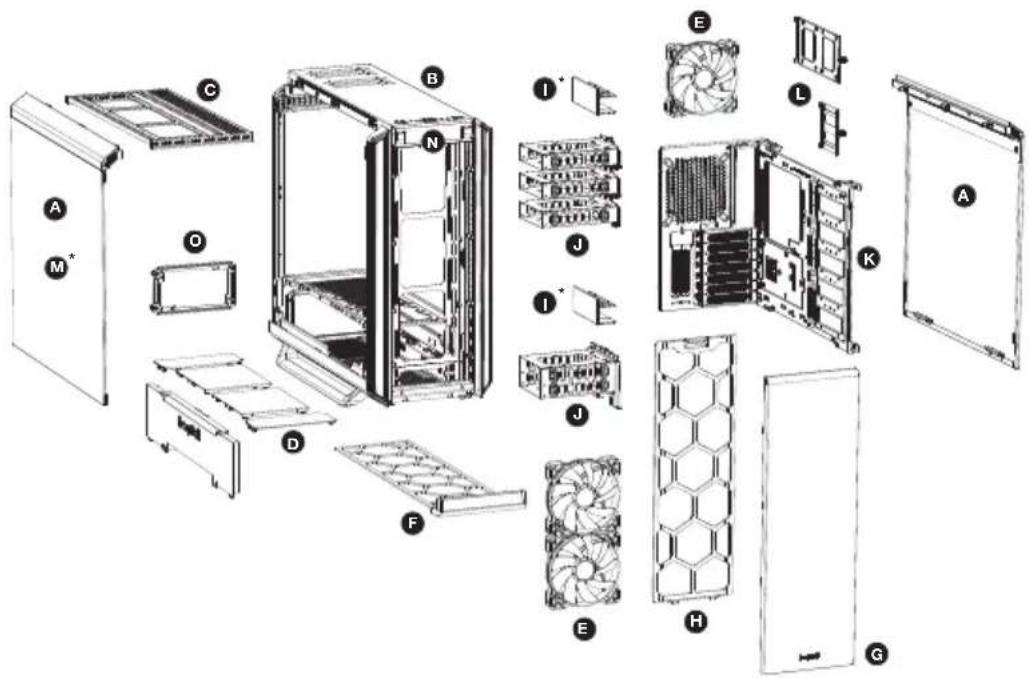

4. EXPLOSIONSZEICHNUNG & TEILE

A Seitenteil I HDD-Slot Covers*
B Gehäuse J HDD-Käfig
C	Herausnehmbare Halterung für Lüfter und Radiatoren	K	Mainboard-Tray
D Obere Abdeckung PSU-Cover L SSD-Halterung
E Pure Wings 2 Lüfter M Seitenfenster aus Temperglas*
F Luftfilter unten N Front I/O Panel
G Gehäusefront		O Netzteilhalterung
H Luftfilter vorne

*Silent Base 801 Window

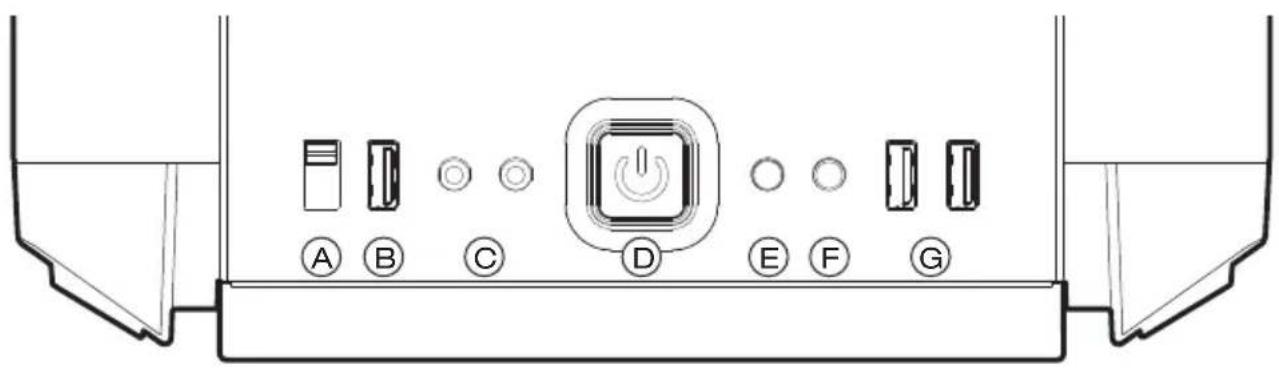

4.1 Front I/O und Media-Anschlüsse

A Lüftersteuerung		E Reset-Taste
B USB 2.0		F HDD	LED
C	HD Audio (Mikrofon +Audio)	G	USB 3.0
D An-/Ausschalter

4.2 I/O Ports

Die vorhandenen Front I/O Anschlüsse müssen mit Ihrem Mainboard verbunden werden. Informationen zu Pin-Belegungen und Steckplätzen finden Sie in Ihrem Mainboard-Handbuch.

HD Audio (Kopfhörer- und Mikrofon-Buchse)

Ermitteln Sie die HD Audio Pin-Anschlüsse an Ihrem Mainboard und stecken Sie die HD Audio-Kabel in die dort vorgesehenen Steckplätze.

USB 2.0

Ermitteln Sie die USB 2.0 Pin-Anschlüsse an Ihrem Mainboard und stecken Sie die USB 2.0-Kabel in die dort vorgesehenen Steckplätze.

USB 3.0

Ermitteln Sie die USB 3.0 Pin-Anschlüsse an Ihrem Mainboard und stecken Sie die USB 3.0-Kabel in die dort vorgesehenen Steckplätze.

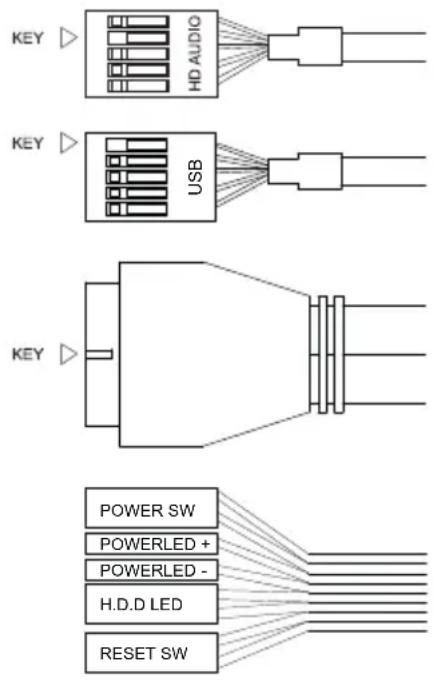

Ein-/Aus-Taste, LED-Betriebsanzeige, HDD-Anzeige, Reset-Taste

Die abgebildeten Stecker verbinden die Funktionsschalter und LED-Leuchten des Gehäuses mit Ihrem Mainboard. Achten Sie bei den LEDs auf die richtige Polung.

KEY HD AUDIO KEY USB KEY POWER SW POWERLED + POWERLED - H.D.D LED RESET SW

A SATA-Poweranschluss

B Verbindungskabel zum Regler der Lüftersteuerung auf dem Frontpanel

C 3-Pin Verbindungsstecker zu den Lüftern

D PWM-Verbindungsstecker zum Mainboard

Beachten Sie: Für einen fehlerfreien Betrieb der Lüftersteuerung, muss das Kabel A mit Ihrem Netzteil verbunden sein.

4.4 Benutzung der Lüftersteuerung

Die Lüftersteuerung hat zwei Betriebsmodi.

1. Automatischer Betrieb

Hier wird das PWM-Signal des Mainboards verwendet und die Geschwindigkeit angeschlossenen Lüfter über das Mainboard automatisch geregelt. Der Regler der Lüftersteuerung muss sich hierfür auf der Anfangsposition "AUTO" befinden. Zur Nutzung der automatischen PWM-Steuerung der Lüfter muss das Anschlusskabel „D“ des PCB AUTO. Panels (4.3) mit einem PWM Anschluss auf Ihrem Mainboard verbunden werden. Ohne diese Verbindung kann die Geschwindigkeit der angeschlossenen Lüfter ausschließlich manuell gesteuert werden.

FAN

2. Manuelle Steuerung

Sobald der Regler der Lüftersteuerung von der Ausgangsposition "AUTO" nach oben geschoben wird, entfällt das PWM-Signal und die Lüftergeschwindigkeit kann in drei Stufen manuell gesteuert Lüftersteuerungsplatine können insgesamt sechs Lüfter angeschlossen werden.

weri

5. LÜFTERKOMPATIBILITÄT

1. INTRODUCTION

DE: Zum Entfernen des Seitenteils drücken Sie den Knopf auf der Rückseite vom Gehäuse. Ziehen Sie nun das Seiten - teil ein kleines Stückchen zu sich.

DE: Ziehen Sie das Seitenteil nach oben weg.

DE: Um die Frontblende zu entfernen, ziehen Sie diese von unten nach oben heraus.

DE: Um die Frontblende einzusetzen, schieben Sie diese von oben nach unten herein.

DE: Die fünf HDD-Slot-Cover können in drei Stufen verstellt werden. Sie verdecken die Öffnungen vollständig zwei Höhen für unterschiedliche Kabeldicken.

DE: Je nach Anforderung können die Cover entfernt werden, zum Einsetzen von Grafikkarten oder für die Kabelorganisation justiert werden.

DE: Zur Optimierung der Kabelführung können einzelne Segmente der jeweiligen Abdeckung "herausgebrochen" werden.

Warnung: Einmal herausgebrochene Segmente können nicht wieder angebracht werden.

DE: Sichern Sie das Mainboard mit den mit den 6#32-Schrauben. Standoffs für ein ATX-Mainboard sind vorinstalliert.

DE: Entfernen Sie die PCI-Slot-Abdeckung, bevor Sie der Installation einer PCI / PCI-E Add-on-Karte beginnen.

DE: Grafikkarten können vertikal installiert werden hierfür notwendige "Riser Card" ist nicht im Lieferumfang enthalten.

DE: Lösen Sie zunächst die Rändelschrauben auf der Rückseite vom Gehäuse und entfernen Sie die Netzteilhalterung.
