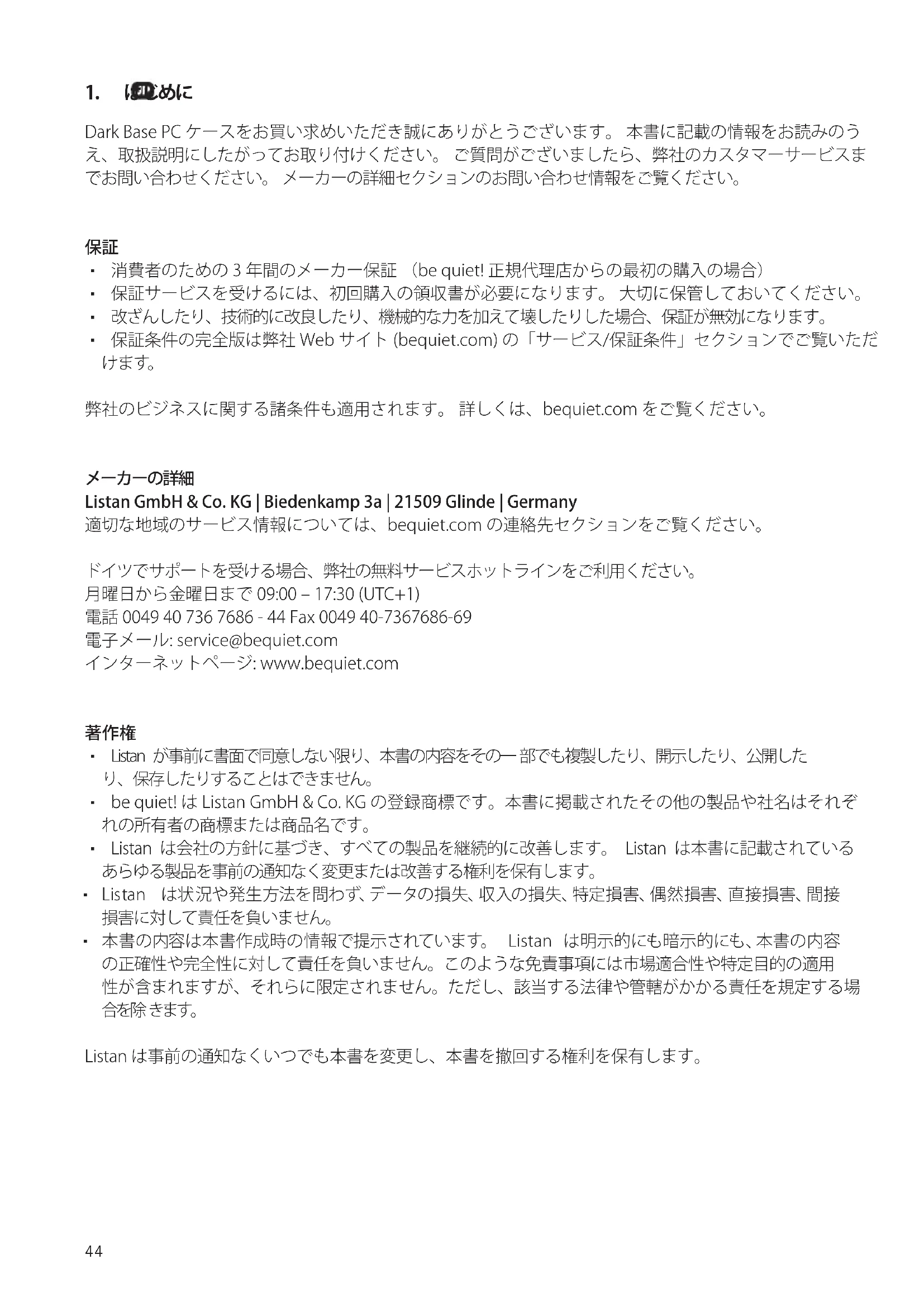

Dark Base PC ケースをお買い求めいただき誠にありがとうございます。 本書に記載の情報をお読みのう え、取扱説明にしたがってお取り付けください。 ご質問がございましたら、弊社のカスタマーサービスま でお問い合わせください。 メーカーの詳細セクションのお問い合わせ情報をご覧ください。

∙ 消費者のための 3 年間のメーカー保証 （be quiet! 正規代理店からの最初の購入の場合） ∙ 保証サービスを受けるには、初回購入の領収書が必要になります。 大切に保管しておいてください。 ∙ 改ざんしたり、技術的に改良したり、機械的な力を加えて壊したりした場合、保証が無効になります。 ∙ 保証条件の完全版は弊社 Web サイト (bequiet.com) の「サービス/保証条件」セクションでご覧いただ

弊社のビジネスに関する諸条件も適用されます。 詳しくは、bequiet.com をご覧ください。

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany 適切な地域のサービス情報については、bequiet.com の連絡先セクションをご覧ください。 ドイツでサポートを受ける場合、弊社の無料サービスホットラインをご利用ください。 月曜日から金曜日まで 09:00 – 17:30 (UTC+1) 電話 [phone] - 44 Fax [phone] 電子メール: [e-mail] インターネットページ: www.bequiet.com

∙ Listan が事前に書面で同意しない限り、本書の内容をその一 部でも複製したり、開示したり、公開した り、保存したりすることはできません。 ∙ be quiet! は Listan GmbH & Co. KG の登録商標です。本書に掲載されたその他の製品や社名はそれぞ れの所有者の商標または商品名です。 ∙ Listan は会社の方針に基づき、すべての製品を継続的に改善します。 Listan は本書に記載されている あらゆる製品を事前の通知なく変更または改善する権利を保有します。 ∙ Listan は状況や発生方法を問わず、データの損失、収入の損失、特定損害、偶然損害、直接損害、間接 損害に対して責任を負いません。 ∙ 本書の内容は本書作成時の情報で提示されています。 Listan は明示的にも暗示的にも、本書の内容 の正確性や完全性に対して責任を負いません。このような免責事項には市場適合性や特定目的の適用 性が含まれますが、それらに限定されません。ただし、該当する法律や管轄がかかる責任を規定する場

Listan は事前の通知なくいつでも本書を変更し、本書を撤回する権利を保有します。44 45

マザーボードの互 換 性 E-ATX (30.5 x 27.5cm), ATX, M-ATX, Mini-ITX ケースの 種 類 Midi タワー PSU PS2 ATX (付属していません) 寸法 (mm 単位の奥行き x 幅 x 高さ) 539 x 281 x 553 素材 スチール (SECC)、ABS プラスチック、強化ガラス* 重量 (kg) 10.82 (正味重量) / 12.78 (総重量)

11.43 (正味重量) / 13.72 (総重量)*

I/O パネル 2x USB 3.0、1x USB 2.0、HD オーディオ (マイク + オーディオ)、ファンコ ントローラー、HDD ステータス LED PCI スロット 7 + 2 ドライブベイ 最大 7x 3.5 インチ (5 つ付属) 最大 15x 2.5 インチ (11 つ付属) 事前取り付けファン (mm) / (rpm) 前面: 2x Pure Wings 2 140 / 1,000 背面: 1x Pure Wings 2 140 / 1,000 オプションのファン (mm) 前面: 1x 140/120 上部: 3x 140/120 PSU シュラウド: 1x 140/120 オプションのラジエータ ー (mm) 前面: 120, 140, 240, 280, 360, 420 上部: 120, 240, 360 背面: 120, 140 最大寸法 (mm) CPU クーラー: 最大 185 PSU: 288 GPU: 449/287 (HDD ケージなし) ノイズキャン セ ル 遮音マット (前面/側面/上部) 冷 却ソリュー ション エアチャネル (上部および前面) ファンコントローラー (6x 3 ピン): 手動モード (5V, 8V, 12V), PWM ハブ *Silent Base 801 Window46 47

画像 部品名 量 使用法 HDD ケージ

ハ ードディスクを取り付 ける HDD ゴム製デカップリング

HDD の分離可能取り付け HDD ねじ

E-ATX マザーボードを固定します46 47

A サイドパ ネル I HDD スロットカバー*

C ファンおよびラジエーター用の着脱式上部

D PSU シュラウドの上部カバー L SSD ブラケット

E Pure Wings 2ファン M 強化ガラスのサイドウィンドウ* F フロアエア フィルター N 前面 I/O パネル

G ケース 前 面 O PSU ブラケット

H 前 面 エアフィルター *Silent Base 801 Window

4.1 前面 I/O およびメディアポート

A ファンコントロ ーラー E リセットボタン

C H D オーディオ (マイクロホンおよびオーディオ) G USB 3.0

付属の前面 I/O ポートをマザーボードに接続する必要があります。マザーボードのハンドブックに、マザー ボードのピン割り当てに関する情報があります。 HD オーディオ (ヘッドホンおよびマイクロホンソケット) お使いのマザーボードにあるHD オーディオピンコネクターを探 し、HD オーディオケーブルを割り当てられたソケットに挿入しま

USB 2.0 お使いのマザーボードにある USB 2.0 ピンコネクターを探 し、USB 2.0 ケーブルを割り当てられたソケットに接続します。 USB 3.0 お使いのマザーボードにある USB 3.0 ピンコネクターを探 し、USB 3.0 ケーブルを割り当てられたソケットに接続します。 オン/オフスイッチ、電源オン LED、ディスク作動中 LED、リセッ

図のプラグでケースのオン/オフスイッチと LED ランプをお使い のマザーボードに接続します。 LED の極が正しいことを確認し

フロント I / O パ ネル のファンコントローラースイッチコネ

マザーボード接続用PWM コネクター 注記: ファン制御が正しく機能するように、ケーブル A が電源供給 装置に接続されていることを確認します。

ファンコントローラーには 2 つの操作モードがあります。

このモードの場合、マザーボードの PWM 信号が利用されます。接続されているすべ ての ファンの 速 度 をマ ザーボード に よって自動 的 に調 整 で きます。 ファン速 度 のス ライダーコントロールは、この場合、初期位置の「AUTO (自動)」に設定する必要があ ります。 ファンの自動 PWM コントロールを使用するには、PCB パネル (4.3) のケーブ ル “D” とマザーボードの PWM コネクターを接続する必要があります。 この接続がな いと、接 続されているファンの速度は手動でしか制御できません。

ファン速度のスライダーコントロールを初期位置の「AUTO (自動)」から上に動かす と、PWM 信号が無視されます。ファンの速度を 3 つの固定速度のいずれかに手動で 設定できます。 合計で 6 つのファンをファンコントローラーに接続できます。 USB POWER SWPOWERLED +H.D.D LEDRESET SWPOWERLED

JP: サイドパネルを取り外すには、ケース背面のボタンを押 します。次に、サイドパネルを自分の方に少しドラッグし

MONTAŻ I DEMONTAŻ NAPĘDÓW | FIJACIÓN Y RETIRADA DE UNIDADES DE DISCO | УСТАНОВКА И ДЕМОНТАЖ ПРИВОДОВ | 安裝和拆除磁碟機 | 固定和卸下磁盘驱动器 | ディスクドライブの取り付けと取り外し

JP: HDD を 4 本の HDD ねじで 3.5 インチケージに固定

JP: 2 台の SSD を各 HDD ケージの上部と下部に取り付け

JP: 最適な配線を行うために、カバーの個別セグメントを 最大 2 つまで必要に応じて「パンチアウト (穴をあけるこ と ) 」で き ま す。

CN: 用主板螺丝固定主板。 ATX 主板托脚已预装。 JP: マザーボード ねじで、マザーボード を固 定します。 AT X マ ザーボード用スタンドオフが、事前取り付けされています。

JP: PCI/PCI-E アドオンカードを挿入する前に、それぞれの

PCI スロットカバーのねじを緩めて取り外します。56 57

JP: ローレットネジ を 使 用してケ ース 背 面 に 電 源 装 置 を 取 り付けた状態で、ブラケットを元どおりに取り付けます。58 59
