| Тип продукта | Средний башенный корпус (системный блок) |
| Размеры (Д x В x Г) | 539 x 281 x 553 мм |
| Вес нетто | 10.82 кг (стандартный) / 11.43 кг (стеклянный) |
| Материалы | Сталь SECC, пластик ABS, закаленное стекло (версия Window) |
| Совместимый блок питания | PS2 ATX (не входит в комплект), макс. длина 288 мм |
| Совместимость материнской платы | E-ATX (30.5 x 27.5 см), ATX, M-ATX, Mini-ITX |
| Разъемы на передней панели | 2x USB 3.0, 1x USB 2.0, аудиоразъем HD (микрофон + наушники), регулятор вентиляторов, индикатор HDD |
| Слоты PCI | 7 + 2 (вертикальные) |
| Отсеки для накопителей | До 7x 3.5" (5 в комплекте), до 15x 2.5" (11 в комплекте) |
| Предустановленные вентиляторы | 2x Pure Wings 2 140 мм (спереди), 1x Pure Wings 2 140 мм (сзади), 1000 об/мин |
| Дополнительные места для вентиляторов | Спереди: 1x 140/120, Сверху: 3x 140/120, Крышка блока питания: 1x 140/120 |
| Места для радиаторов | Спереди: 120/140/240/280/360/420, Сверху: 120/240/360, Сзади: 120/140 |
| Макс. высота кулера | 185 мм |
| Макс. длина видеокарты | 449 мм (без корзины HDD) / 287 мм (с корзиной) |
| Шумоизоляция | Акустические изоляционные панели на передней, боковых и верхней панелях |
| Управление вентиляторами | Ручной регулятор (5V, 8V, 12V) + PWM-хаб на 6 портов |
| Пылевые фильтры | Съемные: спереди и снизу |
| Гарантия производителя | 3 года |
| Текущее обслуживание | Очистка пылевых фильтров пылесосом или мягкой тканью |
| Доступные запасные части | Обратитесь в службу поддержки (см. инструкцию) |
Часто задаваемые вопросы - Silent Base 801 Be Quiet!
Вопросы пользователей о Silent Base 801 Be Quiet!
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Центральный Блок в формате PDF бесплатно! Найдите своё руководство Silent Base 801 - Be Quiet! и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Silent Base 801 бренда Be Quiet!.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Silent Base 801 Be Quiet!
- СПЕЦИФИКАЦИИ 30
- НАБОР АКСЕССУАРОВ 31
- ДЕТАЛИ КОРПУСА 32
- СОВМЕСТИМЫЕ ВЕНТИЛЯТОРЫ 49
- ПОДДЕРЖКА РАДИАТОРОВ 49
- ДЕМОНТАЖ КОМПОНЕНТОВ 50
- УСТАНОВКА И ДЕМОНТАЖ ПРИВОДОВ И ФИЛЬТРОВ 51
- РЕГУЛИРОВКА РАСПОЛОЖЕНИЯ ПОДДОНА МАТЕРИНСКОЙ ПЛАТЫ 55
- ОБРАТНОЕ РАСПОЛОЖЕНИЕ 58
LIMITED WARRANTY 63
1. 簡介 34

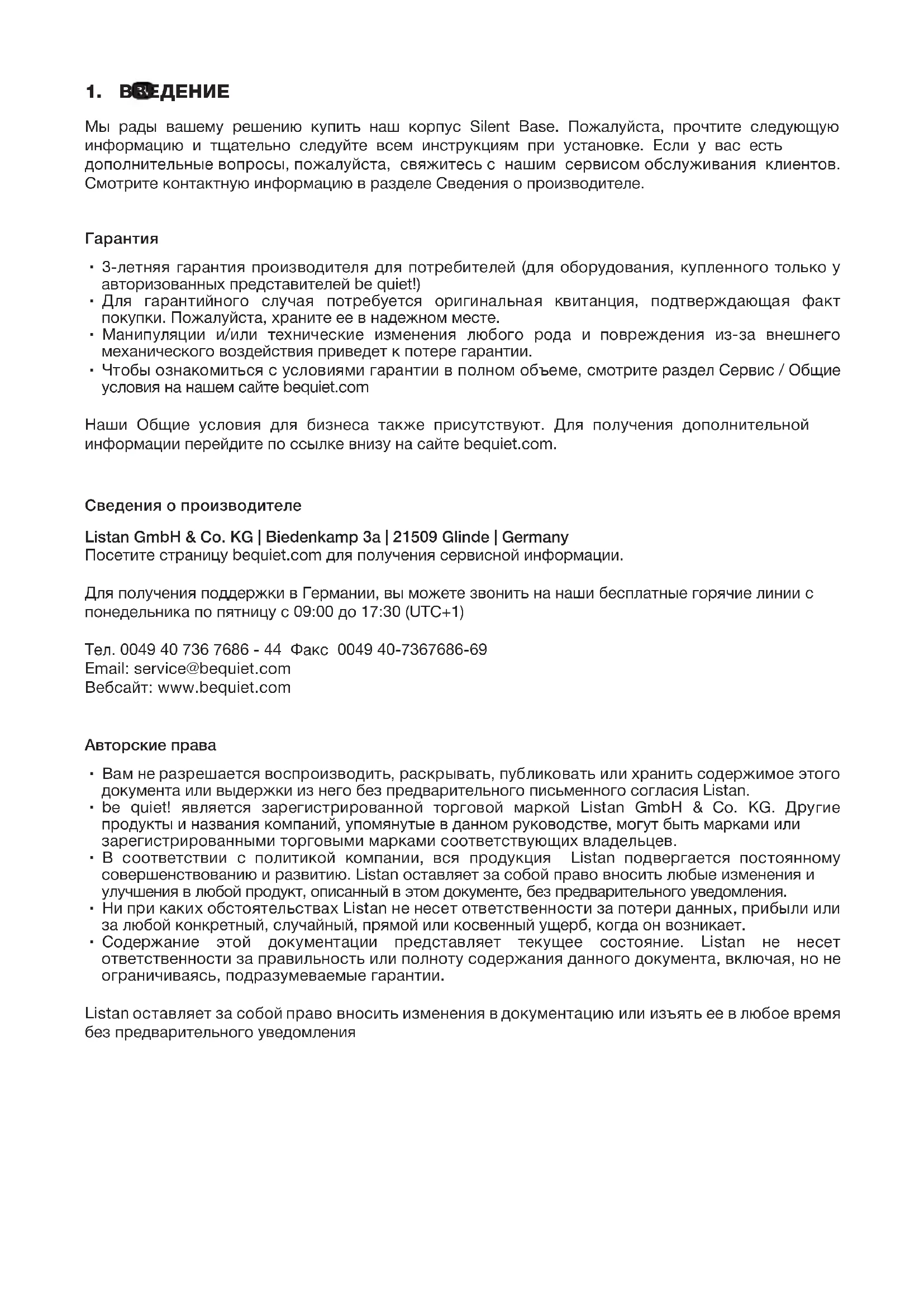

Мы рады вашему решению купить наш корпус Silent Base. Пожалуйста, прочтите следующую информацию и тщательно следуйте всем инструкциям при установке. Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с нашим сервисом обслуживания клиентов. Смотрите контактную информацию в разделе Сведения о производителе.
Гарантия
- 3-летняя гарантия производителя для потребителей (для оборудования, купленного только у авторизованных представителей be quiet!)
- Для гарантийного случая потребуется оригинальная квитанция, подтверждающая факт покупки. Пожалуйста, храните ее в надежном месте.
- Манипуляции и/или технические изменения любого рода и повреждения из-за внешнего механического воздействия приведет к потере гарантии.
- Чтобы ознакомиться с условиями гарантии в полном объеме, смотрите раздел Сервис / Общие условия на нашем сайте bequiet.com
Наши Общие условия для бизнеса также присутствуют. Для получения дополнительной информации перейдите по ссылке внизу на сайте bequiet.com.
Сведения о производителе
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany
Посетите страницу bequiet.com для получения сервисной информации.
Для получения поддержки в Германии, вы можете звонить на наши бесплатные горячие линии с понедельника по пятницу с 09:00 до 17:30 (UTC+1)
Тел. 0049 40 736 7686 - 44 Факс 0049 40-7367686-69
Email: service@bequiet.com
- Вам не разрешается воспроизводить, раскрывать, публиковать или хранить содержимое этого документа или выдержки из него без предварительного письменного согласия Listan.
- be quiet! является зарегистрированной торговой маркой Listan GmbH & Co. KG. Другие продукты и названия компаний, упомянутые в данном руководстве, могут быть марками или зарегистрированными торговыми марками соответствующих владельцев.
- В соответствии с политикой компании, вся продукция Listan подвергается постоянному совершенствованию и развитию. Listan оставляет за собой право вносить любые изменения и улучшения в любой продукт, описанный в этом документе, без предварительного уведомления.
- Ни при каких обстоятельствах Listan не несет ответственности за потери данных, прибыли или за любой конкретный, случайный, прямой или косвенный ущерб, когда он возникает.
- Содержание этой документации представляет текущее состояние. Listan не несет ответственности за правильность или полноту содержания данного документа, включая, но не ограничиваясь, подразумеваемые гарантии.
Listan оставляет за собой право вносить изменения в документацию или изъять ее в любое время без предварительного уведомления
2. СПЕЦИФИКАЦИИ

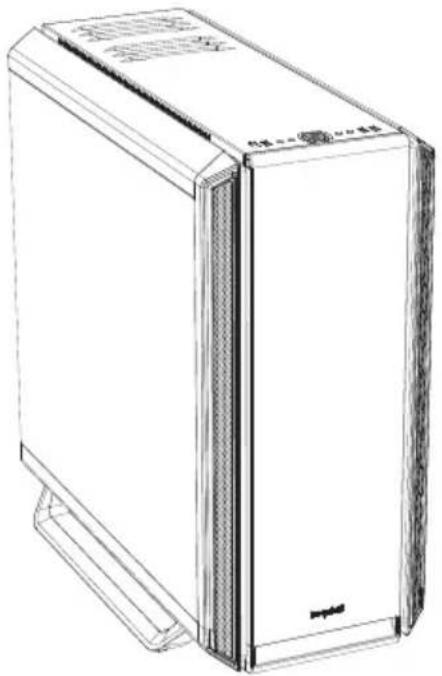

| Типы материнских плат E-АТХ (30.5 x 27.5см), АТХ, М-АТХ, Mini-ІТХ | |
| Тип корпуса Midi-Tower | |
| Блок питания PS2 ATX (в комплекте отсутствует) | |
| Размеры (Д х Ш х В, мм) 539 x 281 x 553 | |
| Материал Сталь (SECC), АВ | S пластик, закаленное стекло* |
| Вес (кг) 10.82 (нетто) / 12.78 | (брутто)11.43 (нетто) / 13.72 (брутто)* |
| Панель интерфейсов 2x USB | B 3.0, 1x USB 2.0, HD audio (микрофон+наушники),контроллер вентиляторов, LED индикация активности HDD |
| Слоты PCI 7 + 2 | |
| Приводы До 7x 3.5“ (5 в комплекте) | |
| Установленные вентиляторы (мм)/(об/мин.) | Фронтальный: 2x Pure Wings 2 140 / 1,000Тыльный: Pure Wings 2 140 / 1,000 |
| Дополнительныевентиляторы (мм) | Впереди: 1x 140/120Сверху: 3x 140/120В кожухе БП: 1x 140/120 |
| Поддерживаемыерадиаторы (мм) | Впереди: 120, 140, 240, 280, 360, 420Сверху: 120, 240, 360Сзади: 120, 140 |
| Максимальные размеры(мм) | CPU кулер: до 185БП: 288Видеокарта: 449 (без корзины HDD) /287 (с установленнойкорзиной HDD) |
| Шумоизоляция Звукоизоля | ционные панели (фронтальная / боковая / верхняя) |
| Охлаждение Воздушные каналы (вверху и фронтальные)Контроллер вентиляторов (6x 3-pin): ручного (5V, 8V, 12V),PWM хаб | |
*Silent Base 801 Window
3. НАБОР АКСЕССУАРОВ
| Внешний вид | Наименование | Кол-во | Использование |
 | Корзина HDD | 3 | Монтаж жестких дисков |
| [х8н8] | Резиновые втулки HDD | 12 | Изолированные крепления HDD |
| [ЗDXC] | Болт HDD | 20 | Монтаж HDD |
 | Болт M3 | 20 | Монтаж SSD |
 | Болт 6#32 | 12 | Монтаж материнской платы |
 | Стяжка для кабелей | 6 | Монтаж кабелей |
 | Проставка | 1 | Крепление E-ATX материнской платы |
4. ДЕТАЛИ КОРПУСА

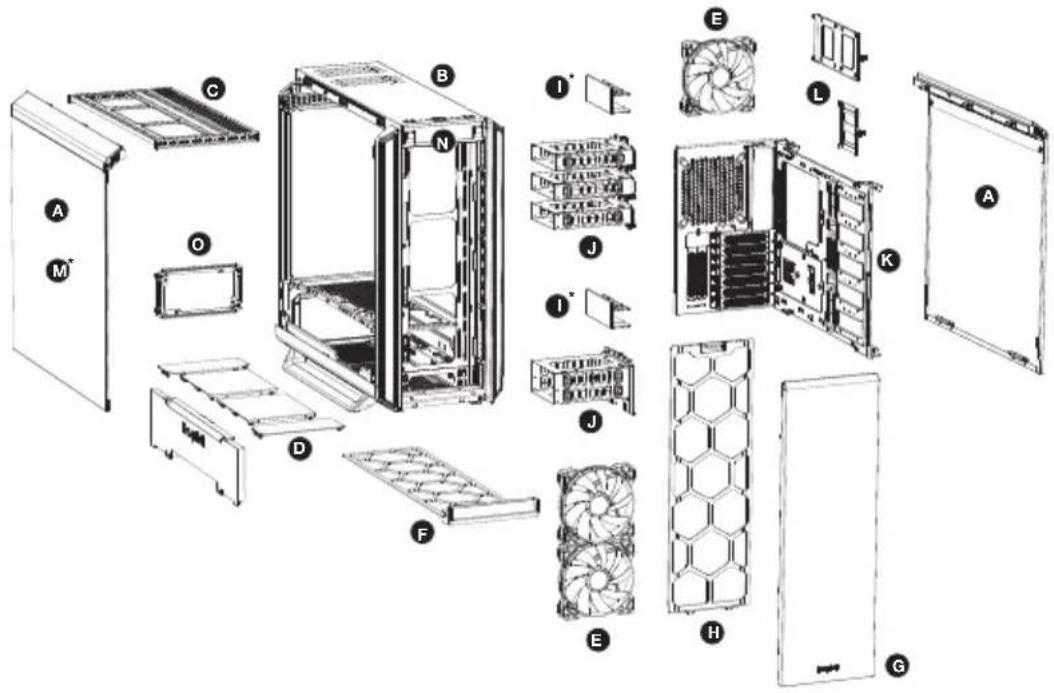

| A | Боковая панель | I | Панель слота HDD* |
| B | Шасси корпуса | J | Корзина HDD |
| C | Съемный верхний кронштейн для вентиляторов и радиаторов | K | Поддон материнской платы |
| D | Верхняя крышка кожуха БП | L | Кронштейн SSD |
| E | Вентилятор Pure Wings 2 | M | Боковая панель из закаленного стекла* |
| F | Нижний воздушный фильтр | N | Панель фронтальных интерфейсов |
| G | Фронтальная панель корпуса | O | Кронштейн БП |
| H | Фронтальный воздушный фильтр |
* Silent Base 801 Window
4.1 ИНТЕРФЕЙСЫ И МУЛЬТИМЕДИА


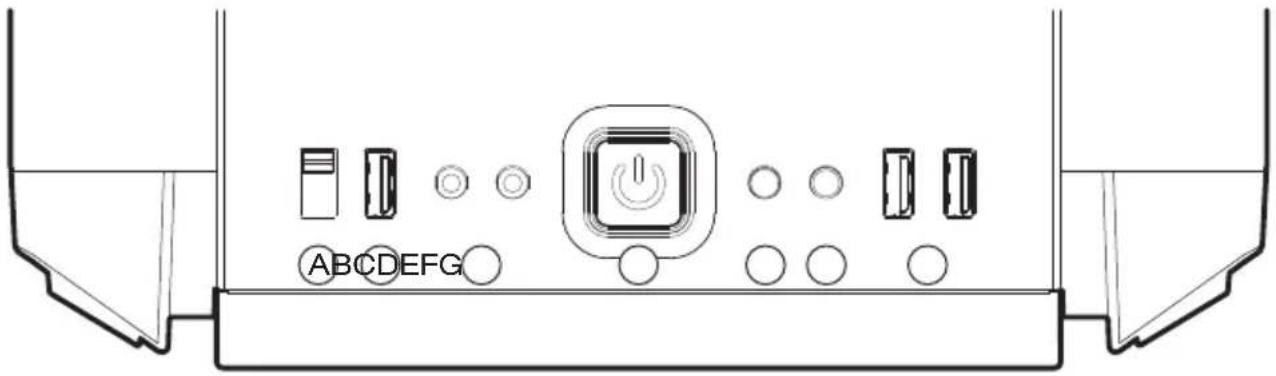

ABCDEFG| A | Контроллер вентиляторов | E | Клавиша перезагрузки |
| B | USB 2.0 | F | Индикация работы HDD |
| C | HD audio (микрофон и наушники) | G | USB 3.0 |
| D | Клавиша включения |
4.2 ИНТЕРФЕЙСЫ
Необходимо подключить фронтальные интерфейсы к вашей материнской плате. Обратитесь к руководству вашей материнской платы за информацией о назначении контактов и разъемов.
HD audio (разъем наушников/разъем микрофона) Найдите аудио разъемы на материнской плате и подсоедините провода HD audio к соответствующим разъемам.
USB 2.0
Найдите разъемы USB 2.0 на материнской плате и подключите кабель USB 2.0 к соответствующим разъемам.
USB 3.0
Найдите разъемы USB 3.0 на материнской плате и подключите кабель USB 3.0 к соответствующим разъемам.

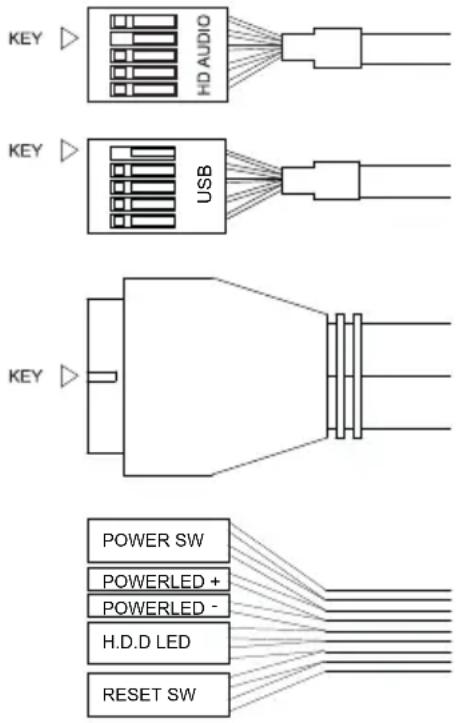

Клавиша включения, индикация питания, индикация HDD, кнопка перезагрузки
Подключите клавишу включения и LED подсветку корпуса к вашей материнской плате. Соблюдайте полярность при подключении LED.
4.3 ПЛАТА УПРАВЛЕНИЯ / РАЗЪЕМЫ


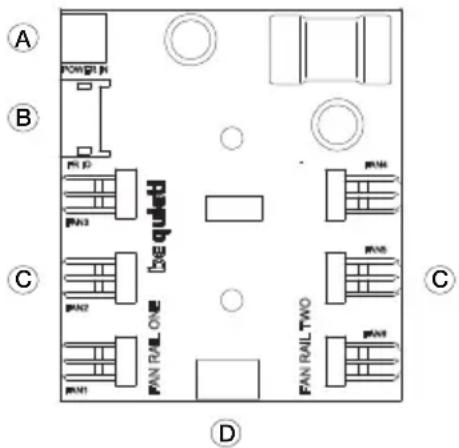

A B C D PONE P1 P PAN3 PAN2 PAN1 PAN RAIL ONE be quedt PAN RAIL TWO PAN1| A | Разьем питания SATA |
| B | Разъем переключателя контроллера вентиляторов на фронтальной панели |
| C | Разьем к вентилятору |
| D | PWM разъем к материнской плате |
Обратите внимание: для работы контроллера вентиляторов необходимо подключение кабеля А к блоку питания.
4.4 КОНТРОЛЛЕР ВЕНТИЛЯТОРОВ
Контроллер вентиляторов имеет два режима работы.
1. Автоматический контроль
В этом режиме используется PWM-сигнал от материнской платы и управление всеми подсоединенными к контроллеру вентиляторами происходит автоматически. Для этого переключатель контроллера должен находиться в позиции "AUTO". Для автоматической PWM-регулировки вентиляторов необходимо проводное подключение разъема "D" на плате управления PCB к PWM разъему вашей материнской платы. Иначе возможно только ручное управление скоростью подключенных вентиляторов.
2. Ручной контроль
Если переключатель контроллера перемещен с начальной позиции "AUTO", PWM-сигнал с материнской платы игнорируется и один из трех вариантов скорости вращения вентиляторов может быть выбран вручную. К контроллеру можно подключить до шести вентиляторов.
5. СОВМЕСТИМЫЕ ВЕНТИЛЯТОРЫ
1. 簡
RU: Для снятия боковой панели нажмите кнопку сзади корпуса и слегка потяните боковую панель на себя.
RU: Потяните боковую панель вверх и наружу.
TW: 向上拉出側面板。
CN: 再向上将侧板拉出。
RU: Для снятия передней панели потяните ее снизу вверх и извлеките панель.
RU: Для установки передней панели задвиньте ее сверху вниз.
RU: Пять заглушек слотов HDD мог ут быть ус тановлены в трех положениях: полностью закрывая отверстия или в двух положениях, в разной степени открывая их для монтажа кабелей различной толщины.
RU: Для установки графических карт и монтажа кабелей заглушки могут быть сняты или переставлены.
RU: Для упрощения монтажа кабелей до двух отдельных сегментов заглушек могут быть удалены.
Внимание: Удаленные сегменты не могут быть восстановлены.
警告：任何折斷的部分無法重新裝回。
警告: 片段去掉后无法再重新装回。
RU: Зафиксируйте материнскую плату соответствующими винтами. Проставки изначально установлены для АТХ формата.
RU: Открутите винты и удалите заглушку соответствующего слота PCI перед установкой платы PCI / PCI-E.
RU: Поддерживается вертикальная установка графических карт. Необходимый для этого переходник "Riser card" в комплект поставки не входит.
RU: Открутите винты с накатанной головкой в задней части корпуса и снимите кронштейн блока питания.
