РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Silent Base 601 Be Quiet!

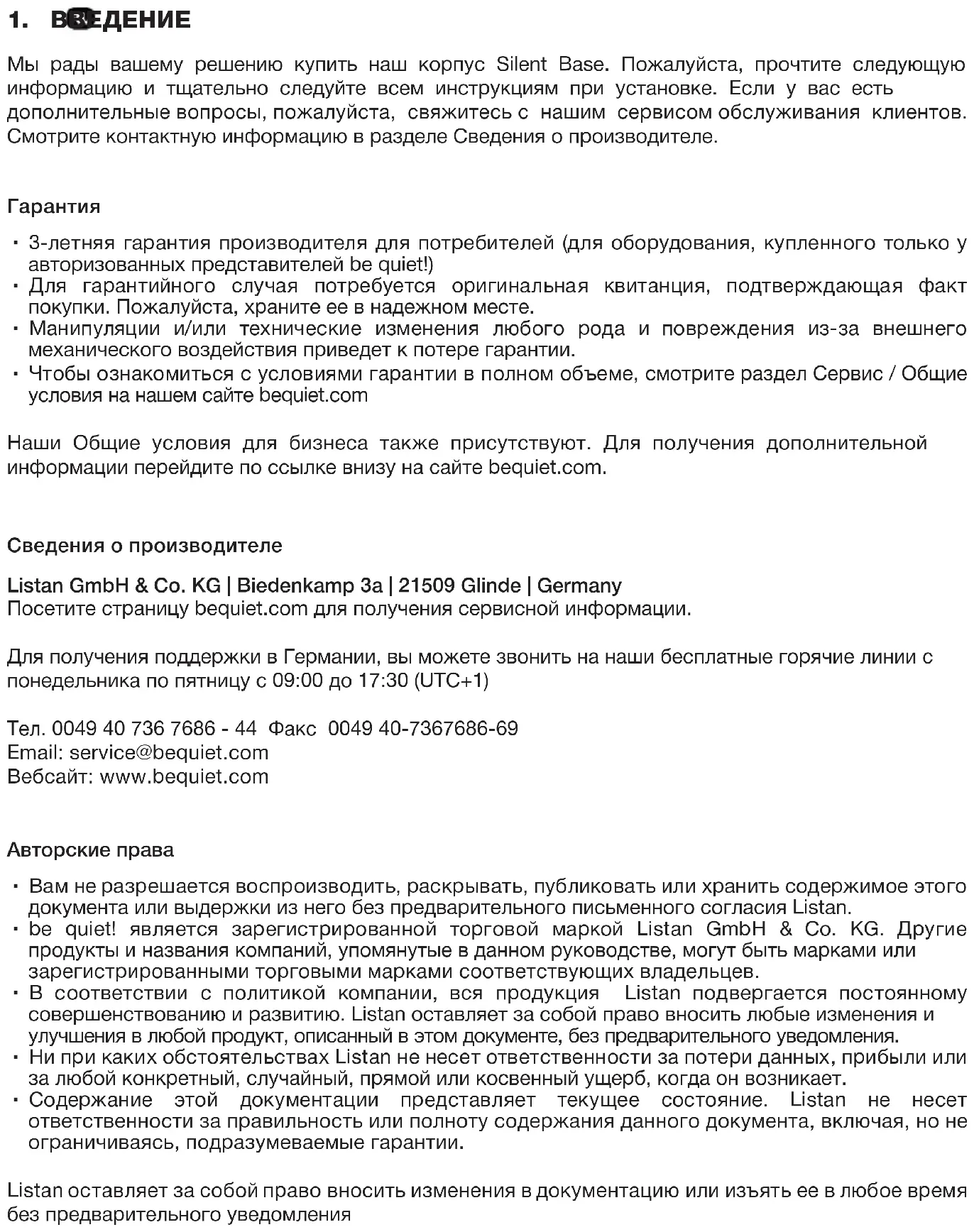

Мы рады вашему решению купить наш корпус Silent Base. Пожалуйста, прочтите следующую информацию и тщательно следуйте всем инструкциям при установке. Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с нашим сервисом обслуживания клиентов. Смотрите контактную информацию в разделе Сведения о производителе.

∙ 3-летняя гарантия производителя для потребителей (для оборудования, купленного только у авторизованных представителей be quiet!) ∙ Для гарантийного случая потребуется оригинальная квитанция, подтверждающая факт покупки. Пожалуйста, храните ее в надежном месте. ∙ Манипуляции и/или технические изменения любого рода и повреждения из-за внешнего механического воздействия приведет к потере гарантии. ∙ Чтобы ознакомиться с условиями гарантии в полном объеме, смотрите раздел Сервис / Общие условия на нашем сайте bequiet.com Наши Общие условия для бизнеса также присутствуют. Для получения дополнительной информации перейдите по ссылке внизу на сайте bequiet.com. Сведения о производителе Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany Посетите страницу bequiet.com для получения сервисной информации. Для получения поддержки в Германии, вы можете звонить на наши бесплатные горячие линии с понедельника по пятницу с 09:00 до 17:30 (UTC+1) Teл. 0049 40 736 7686 - 44 Факс [phone] Email: [e-mail] Вебсайт: www.bequiet.com Авторские права ∙ Вам не разрешается воспроизводить, раскрывать, публиковать или хранить содержимое этого документа или выдержки из него без предварительного письменного согласия Listan. ∙ be quiet! является зарегистрированной торговой маркой Listan GmbH & Co. KG. Другие продукты и названия компаний, упомянутые в данном руководстве, могут быть марками или зарегистрированными торговыми марками соответствующих владельцев. ∙ В соответствии с политикой компании, вся продукция Listan подвергается постоянному совершенствованию и развитию. Listan оставляет за собой право вносить любые изменения и улучшения в любой продукт, описанный в этом документе, без предварительного уведомления. ∙ Ни при каких обстоятельствах Listan не несет ответственности за потери данных, прибыли или за любой конкретный, случайный, прямой или косвенный ущерб, когда он возникает. ∙ Содержание этой документации представляет текущее состояние. Listan не несет ответственности за правильность или полноту содержания данного документа, включая, но не ограничиваясь, подразумеваемые гарантии. Listan оставляет за собой право вносить изменения в документацию или изъять ее в любое время без предварительного уведомления30 31

Типы материнских плат E-ATX (30.5 x 27.5см), ATX, M-ATX, Mini-ITX Тип корпуса Midi-Tower Блок питания PS2 ATX (в комплекте отсутствует ) Размеры (Д х Ш х В, мм) 532 x 240 x 514 Материал Сталь (SECC), ABS пластик, закаленное стекло* Вес (кг) 10.49 (сеть) / 12.5 (брутто)

11.22 (сеть) / 13.23 (брутто)*

Панель интерфейсов 2x USB 3.0, 1x USB 2.0, HD audio (микрофон+наушники), контроллер вентиляторов, LED индикация активности HDD Слоты PCI 7 + 2 Приводы До 7x 3.5“ (3 в комплекте) До 14x 2.5“ (6 в комплекте) Установленные вен- тиляторы (мм)/(об/мин.) Фронтальный: 1x Pure Wings 2 140 / 1,000 Тыльный: Pure Wings 2 140 / 1,000 Дополнительные вентиляторы (мм) Впереди: 2x 140/120 Сверху: 3x 140/120 В кожухе БП: 1x 140/120 Поддерживаемые радиаторы (мм) Впереди: 120, 140, 240, 280, 360 Сверху: 120, 240, 360 Сзади: 120, 140 Максимальные размеры

CPU кулер: до 185 БП: 288 Видеокарта: 449 (без корзины HDD) /287 (с установленной корзиной HDD) Шумоизоляция Звукоизоляционные панели (фронтальная / боковая / верхняя) Охлаждение Воздушные каналы (вверху и фронтальные) 3-позиционный контроллер вентиляторов (3x 3-pin) *Silent Base 601 Window30 31

3. НАБОР АКСЕССУАРОВ

Внешний вид Наименование Кол-во Использование Корзина HDD 1 Монтаж жестких дисков Резиновые втулки HDD 4 Изолированные крепления HDD Болт HDD 12 Монтаж HDD Болт M3 12 Монтаж SSD Болт 6#32 12 Монтаж материнской платы

Стяжка для кабелей 6 Монтаж кабелей Проставка 1 Крепление E-ATX материнской платы32 33

Съемный верхний кронштейн для вентиляторов и радиаторов

Поддон материнской платы

Верхняя крышка кожуха БП

Боковая панель из закаленного стекла*

Нижний воздушный фильтр

Панель фронтальных интерфейсов

Фронтальная панель корпуса

Фронтальный воздушный фильтр *Silent Base 601 Window only

4.1 ИНТЕРФЕЙСЫ И МУЛЬТИМЕДИА

3-позиционный контроллер вентиляторов

Клавиша перезагрузки

Индикация работы HDD

HD audio (микрофон и наушники)

Необходимо подключить фронтальные интерфейсы к вашей материнской плате. Обратитесь к руководству вашей материнской платы за информацией о назначении контактов и разъемов. HD audio (разъем наушников/разъем микрофона) Найдите аудио разъемы на материнской плате и подсоедините провода HD audio к соответствующим

USB 2.0 Найдите разъемы USB 2.0 на материнской плате и подключите кабель USB 2.0 к соответствующим

USB 3.0 Найдите разъемы USB 3.0 на материнской плате и подключите кабель USB 3.0 к соответствующим

Клавиша включения, индикация питания, инди- кация HDD, кнопка перезагрузки Подключите клавишу включения и LED подсветку корпуса к вашей материнской плате. Соблюдайте полярность при подключении LED.

4.3 Использование контроллера вентиляторов

Подключите разъем S-ATA контроллера вентиляторов к вашему БП чтобы управлять скоростью до 3-х вентиляторов.
