Marka	Be Quiet!
Model	Silent Base 601
Typ produktu	Jednostka centralna (Średnia wieża)
Wymiary (D x W x G)	532 x 240 x 514 mm
Masa netto (bez szyby / z szybą)	10.49 kg / 11.22 kg
Masa brutto (bez szyby / z szybą)	12.5 kg / 13.23 kg
Materiały	Stal SECC, plastik ABS, szkło hartowane (wersja Window)
Obsługiwane zasilanie	PS2 ATX (nie dołączono)
Obsługiwane formaty płyt głównych	E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX
Złącza na przednim panelu	2x USB 3.0, 1x USB 2.0, audio HD (mikrofon + słuchawki), kontroler wentylatorów, diody LED HDD i zasilania
Miejsca PCI	7 + 2 (pionowe sloty na kartę graficzną)
Zatoki na dyski	Do 7 x 3,5\" (8 w zestawie) / do 14 x 2,5\" (6 w zestawie)
Wstępnie zainstalowane wentylatory	1x Pure Wings 2 140 mm z przodu (1000 obr/min), 1x Pure Wings 2 140 mm z tyłu (1000 obr/min)
Dodatkowe miejsca na wentylatory	Przód: 2x 140/120 mm; Góra: 3x 140/120 mm; Osłona zasilacza: 1x 140/120 mm
Miejsca na chłodnice	Przód: 120/140/240/280/360 mm; Góra: 120/240/360 mm; Tył: 120/140 mm
Maksymalne wymiary chłodzenia CPU	Do 185 mm
Maksymalne wymiary zasilacza	Do 288 mm
Maksymalne wymiary GPU	449 mm (bez klatki HDD) / 287 mm (z klatką HDD)
Izolacja akustyczna	Panele wyciszające z przodu, z boku i na górze
Filtry przeciwkurzowe	Wyjmowane filtry z przodu i pod obudową
Wbudowany kontroler wentylatorów	3 poziomy (maks. 3 wentylatory 3-pin)
Gwarancja producenta	3 lata (po okazaniu faktury)
Dołączone akcesoria	Klatka HDD, gumowe odsprzęgacze, śruby HDD, śruby M3, śruby 6#32, opaski zaciskowe, dystans E-ATX
Konserwacja i czyszczenie	Regularnie czyścić filtry przeciwkurzowe; do obudowy używać miękkiej, suchej ściereczki; unikać ściernych środków czyszczących
Bezpieczeństwo	Odłączyć urządzenie przed jakąkolwiek ingerencją; przestrzegać instrukcji montażu; nie modyfikować obudowy (unieważnienie gwarancji)
Części zamienne i naprawialność	Wentylatory, filtry, kable i akcesoria dostępne; w sprawie konkretnych części kontaktować się z obsługą klienta
Informacje ogólne	Zaprojektowany do cichej pracy; kompatybilny z chłodzeniem wodnym; zoptymalizowane zarządzanie kablami

Często zadawane pytania - Silent Base 601 Be Quiet!

Jak zdjąć panel boczny?

Naciśnij przycisk z tyłu obudowy, delikatnie przesuń panel w swoją stronę, a następnie pociągnij go do góry i na zewnątrz.

Jak zdjąć panel przedni?

Pociągnij panel przedni od dołu do góry, aby go zdjąć. Aby go zamontować, przesuń go od góry do dołu.

Jakie są maksymalne dopuszczalne wymiary chłodzenia CPU?

Maksymalna wysokość chłodzenia CPU wynosi 185 mm.

Jaka jest maksymalna długość karty graficznej?

Bez klatki na dyski twarde maksymalna długość wynosi 449 mm. Z klatką jest ograniczona do 287 mm.

Jak korzystać z wbudowanego kontrolera wentylatorów?

Podłącz złącze SATA regulatora do zasilacza. Możesz kontrolować do 3 wentylatorów 3-pin za pomocą 3 poziomów prędkości znajdujących się na przednim panelu.

Jakie typy płyt głównych są kompatybilne?

Obudowa obsługuje formaty E-ATX (maks. 30,5 x 27,5 cm), ATX, M-ATX i Mini-ITX.

Jak czyścić filtry przeciwkurzowe?

Filtry przeciwkurzowe z przodu i pod obudową są wyjmowane. Czyść je regularnie letnią wodą lub odkurzaczem, a następnie pozostaw do wyschnięcia przed ponownym założeniem.

Jaka jest gwarancja na tę obudowę?

Gwarancja producenta wynosi 3 lata dla użytkownika końcowego, po okazaniu oryginalnej faktury zakupu.

Czy mogę zainstalować chłodnicę wodną na górze obudowy?

Tak, góra obsługuje chłodnice o rozmiarach 120 mm, 240 mm lub 360 mm.

Jak zamontować kartę graficzną pionowo?

Obudowa posiada pionowe sloty PCI. Będziesz potrzebować riser cable (nie dołączony) do podłączenia karty do płyty głównej.

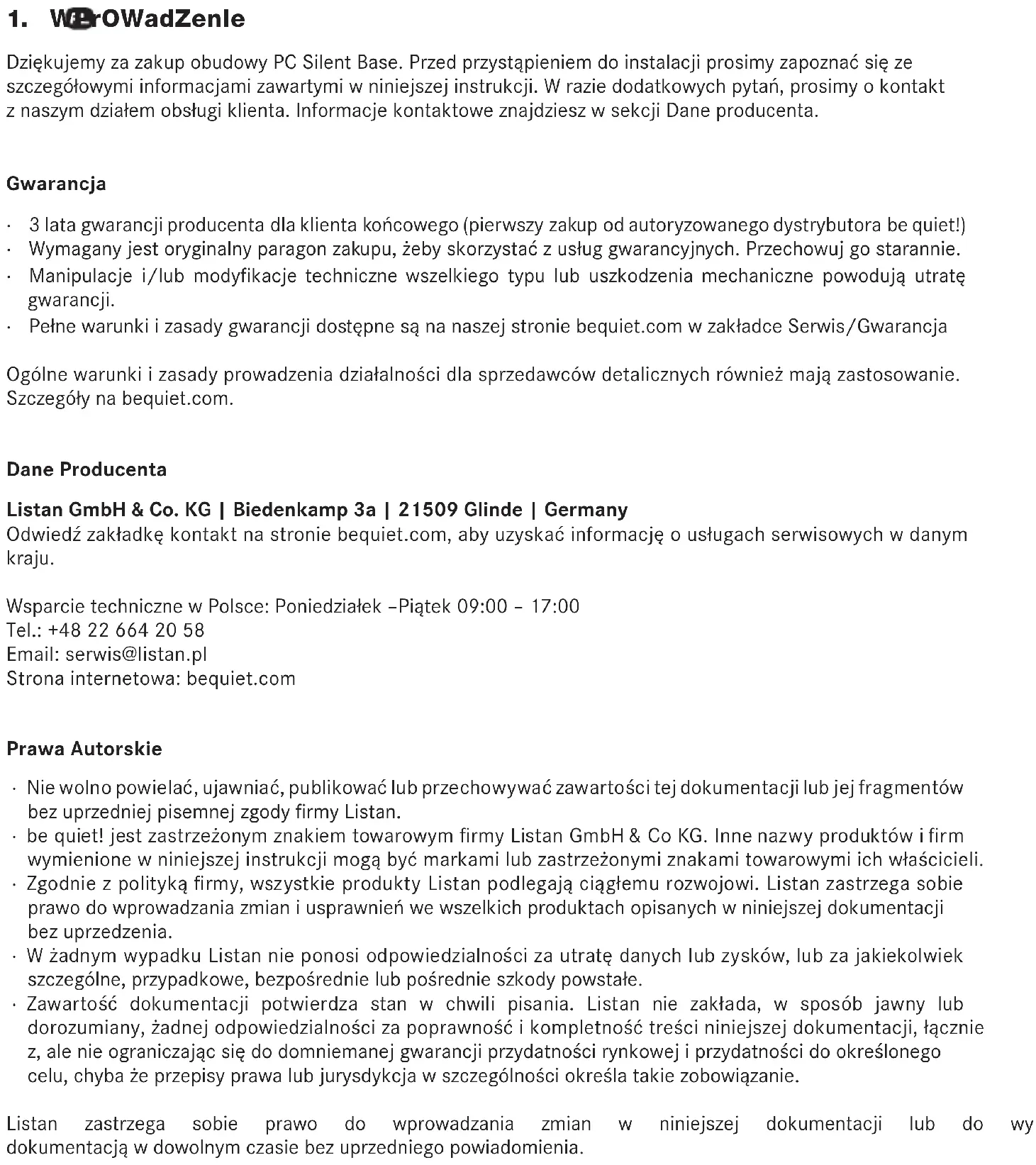

INSTRUKCJA OBSŁUGI Silent Base 601 Be Quiet!

Dziękujemy za zakup obudowy PC Silent Base. Przed przystąpieniem do instalacji prosimy zapoznać się ze szczegółowymi informacjami zawartymi w niniejszej instrukcji. W razie dodatkowych pytań, prosimy o kontakt z naszym działem obsługi klienta. Informacje kontaktowe znajdziesz w sekcji Dane producenta.

Gwarancja

• 3 lata gwarancji producenta dla klienta końcowego (pierwszy zakup od autoryzowanego dystrybutora be quiet!)
- Wymagany jest oryginalny paragon zakupu, żeby skorzystać z usług gwarancyjnych. Przechowuj go starannie.
- Manipulacje i/lub modyfikacje techniczne wszelkiego typu lub uszkodzenia mechaniczne powodują utratę gwarancji.
- Pełne warunki i zasady gwarancji dostępne są na naszej stronie bequiet.com w zakładce Serwis/Gwarancja

Ogólne warunki i zasady prowadzenia działalności dla sprzedawców detalicznych również mają zastosowanie. Szczegóły na bequiet.com.

Dane Producenta

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany

Odwiedź zakładkę kontakt na stronie bequiet.com, aby uzyskać informację o usługach serwisowych w danym kraju.

Wsparcie techniczne w Polsce: Poniedziałek – Piątek 09:00 – 17:00

Tel.: [phone]

Email: [e-mail]

Strona internetowa: bequiet.com

Prawa Autorskie

• Nie wolno powielać, ujawniać, publikować lub przechowywać zawartości tej dokumentacji lub jej fragmentów bez uprzedniej pisemnej zgody firmy Listan.
• be quiet! jest zastrzeżonym znakiem towarowym firmy Listan GmbH & Co KG. Inne nazwy produktów i firm wymienione w niniejszej instrukcji mogą być markami lub zastrzeżonymi znakami towarowymi ich właścicieli.
• Zgodnie z polityką firmy, wszystkie produkty Listan podlegają ciągłemu rozwojowi. Listan zastrzega sobie prawo do wprowadzania zmian i usprawnień we wszelkich produktach opisanych w niniejszej dokumentacji bez uprzedzenia.
• W żadnym wypadku Listan nie ponosi odpowiedzialności za utratę danych lub zysków, lub za jakiekolwiek szczególne, przypadkowe, bezpośrednie lub pośrednie szkody powstałe.
• Zawartość dokumentacji potwierdza stan w chwili pisania. Listan nie zakłada, w sposób jawny lub dorozumiany, żadnej odpowiedzialności za poprawność i kompletność treści niniejszej dokumentacji, łącznie z, ale nie ograniczając się do domniemanej gwarancji przydatności rynkowej i przydatności do określonego celu, chyba że przepisy prawa lub jurysdykcja w szczególności określa takie zobowiązanie.

Listan zastrzega sobie prawo do wprowadzania zmian w niniejszej dokumentacji lub do wy dokumentacją w dowolnym czasie bez uprzedniego powiadomienia.

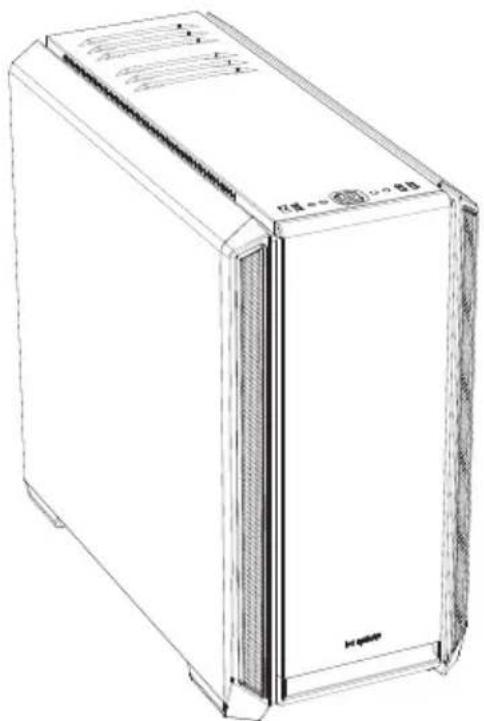

2. SPeCYFIKaCJa

Kompatybilność płyt głównych	E-ATX (30,5 x 27,5cm), ATX, M-ATX, Mini-ITX
Typ obudowy Midi-Tower
Zasilacz PS2 ATX (nie zawarty w zestawie)
Wymiary (D x S x W w mm) 532 x 240 x 514
Materiał Stal (SECC), tworzywo ABS, szkło hartowane*
Waga (kg) 10.49 (netto) / 12.5 (brutto)11.22 (netto) / 13.23 (brutto)*
Panel I/O 2x USB 3.0, 1x USB 2.0, HD audio (mikrofon + audio), kontroler wentylatorów, HDD status LED
Gniazda rozszerzeń / Gniazda PCI	7 + 2
Zatoki do 7x 3.5" (3 zawarte)	do 14x 2.5" (6 zawartych)
Wentylatory zainstalowane(mm) / (rpm)	Przód: 1x Pure Wings 2 140 / 1.000Tyt: 1x Pure Wings 2 140 / 1.000
Wentylatory opcjonalne (mm) Przód: 2x 140/120Góra: 3x 140/120Osłona zasilacza: 1x 140/120
Radiatory opcjonalne (mm) Przód: 120, 140, 240, 280, 360Góra: 120, 240, 360Tyt: 120, 140
Wymiary maksymalne (mm) Cooler CPU: do 185Zasilacz: 288GPU: 449/287 (bez klatki HDD)
Wyciszenie	Maty wyciszające (przód / bok / góra)
Rozwiązania chłodzenia	Kanały wentylacyjne (góra i przód)3-stopniowy kontroler wentylatorów (3x 3-pin)

* Silent Base 601 Window

3. ZaWartOŚĆ

Rysunek Nazwa	części Ilość Zastosowanie
	Klatka HDD 1 Instalacja dysku twardego
	Gumowy element antywibracyjny HDD	4 Antywibracyjne mocowanie HDD
	Śruba HDD 12 Mocowanie HDD
	Śruba M3 12 Mocowanie dysku SSD
	Śruba 6 # 32 12 Mocowanie płyty głównej
	Opaski zaciskowe 6 Zarządzanie okablowaniem
	Śruba dystansowa 1 Zabezpieczenie płyty głównej E-ATX

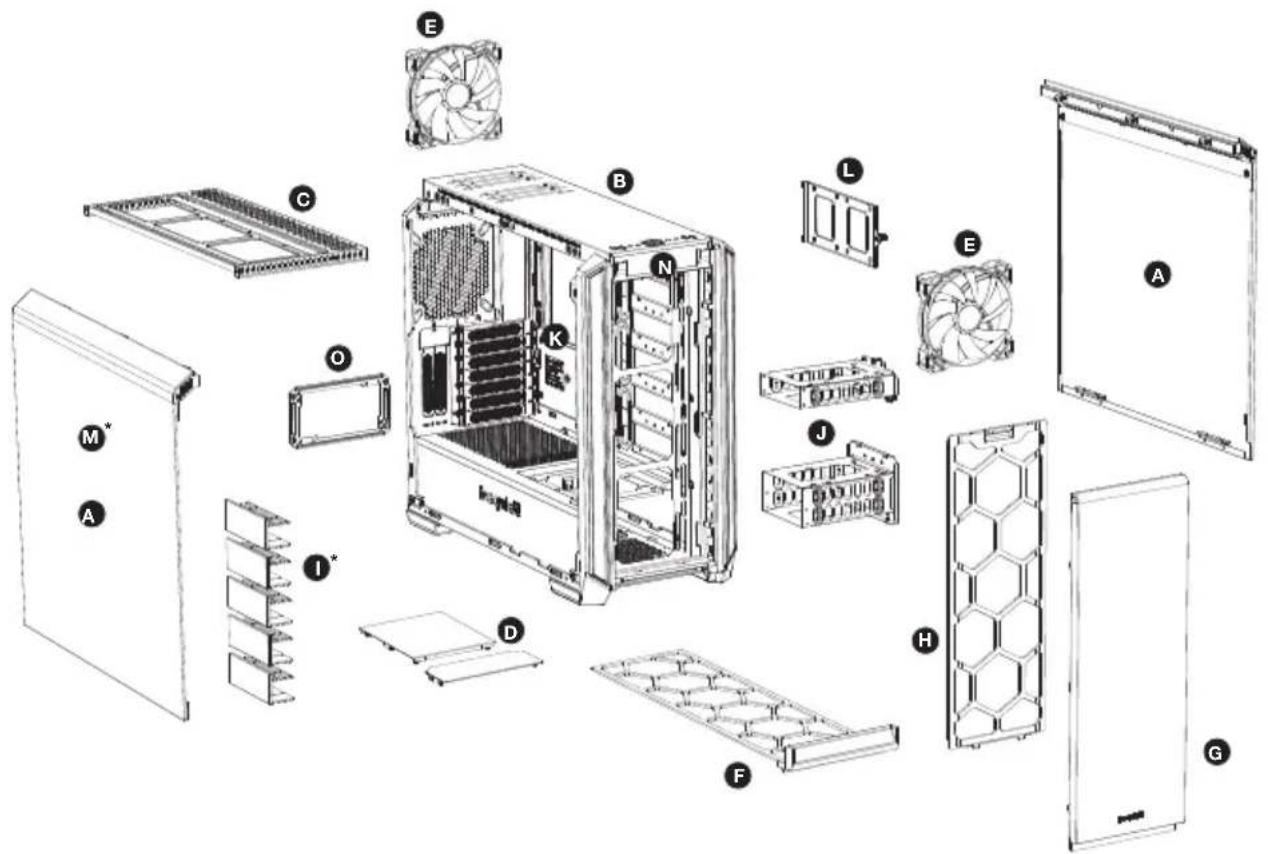

4. WldOK SZCZegÓŁOWY I OPIS CZĘŚCI

A	Panel boczny	I	Zaślepka gniazda HDD*
B	Korpus obudowy J Klatka HDD
C	Odłączany górny wspornik dla wentylatorów i radiatorów	K	Tacka płyty głównej
D	Górna pokrywa osłony zasilacza L Wspornik SSD
E	Wentylator Pure Wings 2 M Szyba boczna ze szkła hartowanego*
F	Dolny filtr powietrza N Przedni panel We / Wy
G	Przód obudowy O Wspornik zasilacza
H	Przedni filtr powietrza

*Silent Base 601 Window only

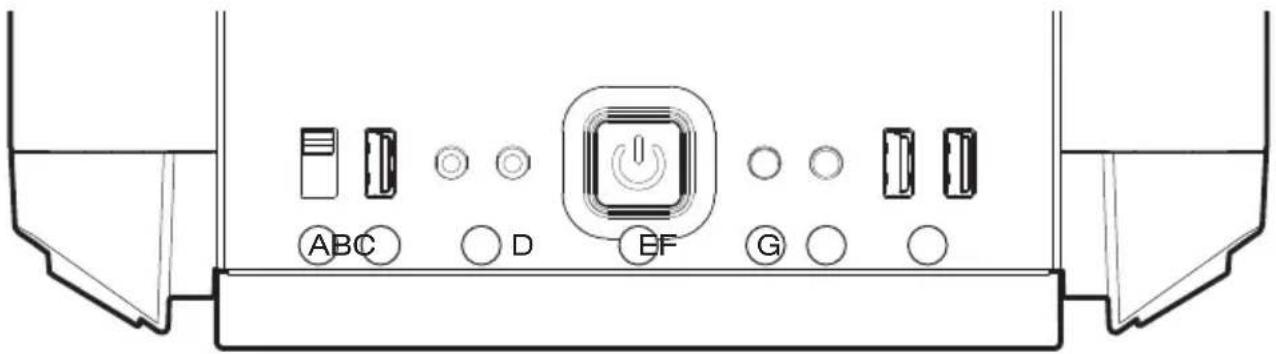

4.1 Przednie wejścia / wyjścia i porty multimedialne

A	3-stopniowy kontroler wentylatorów	E	Przycisk reset
B USB 2.0 F Dioda LED HDD
C Audio HD (mikrofon i audio) G USB 3.0
D Przycisk zasilania

4.2 Porty We / Wy

Przednie porty wejścia / wyjścia wymagają podłączenia do płyty głównej. Informacje na temat przyporządkowania pinów i gniazd znajdują się w instrukcji obsługi do płyty głównej.

Audio HD (gniazda słuchawkowe i mikrofonowe)

Ustal odpowiednie piny złącza audio HD na płycie głównej przewód audio HD do przeznaczonych do tego gniazd.

KEY podłącz HD AUDIO

USB 2.0

Znajdź złącza USB 2.0 na płycie głównej i podłącz kabel USB 2.0 do odpowiednich gniazd.

KEY USB

USB 3.0

Znajdź złącza USB 3.0 na płycie głównej i podłącz kabel USB 3.0 odpowiednich gniazd.

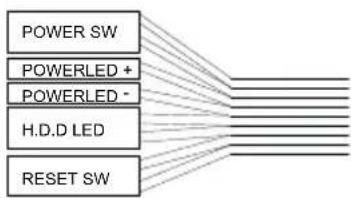

Przełącznik On/Off, dioda LED zasilania, dioda LED pracy dysku, przycisk Reset

Zilustrowane wtyczki podłączają przełącznik On/Off i LED obudowy do płyty głównej. Zwróć uwagę na prawidłową biegunowość LED.


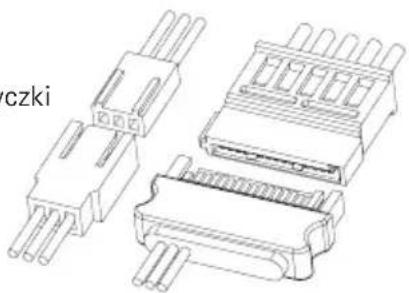

4.3 Korzystanie z kontrolera wentylatora

Podłącz kontroler wentylatora do zasilacza za pomocą wtyczki S-ATA, aby zarządzać aż trzema 3-pinowymi wentylatorami.

PL: Aby usunąć panel boczny, naciśnij przycisk z tyłu obudowy. Następnie pociągnij delikatnie boczny panel do siebie.

PL: Pociągnij panel boczny do góry i na zewnątrz.

PL: Aby usunąć panel przedni pociągnij go od dołu i wysuń góra.

PL: Aby zainstalować panel przedni wsuń go z góry i przesuń do dołu.

PL: Zgodnie z potrzebami mogą zostać usunięte lub przeniesione w inne miejsce w celu zainstalowania graficznych lub zarządzania przewodami.

PL: W celu optymalizacji prowadzenia przewodów w razie potrzeby można wyłamać dwa fragmenty zaślepki.

Ostrzeżenie: żadnych odłamanych segmentów nie można ponownie zamocować.

PL: Zabezpiecz płytę główną za pomocą śrub płyty głównej. Uchwyty dystansowe dla płyt głównych ATX są lowane.

PL: Odkręć i odłącz odpowiednie osłony gniazd PCI przed przystąpieniem do wkładania kart rozszerzeń PCI / PCI-E.

PL: Karty graficzne można także instalować pionowo. Card", umożliwiający taki montaż nie znajduje się w zestawie.

PL: Odkręć śruby z łbem radełkowanym (szybkośrubki) tyłu obudowy, a następnie wyjmij wspornik zasilacza.
