| Typ produktu | Obudowa PC Full Tower |
| Marka | Be Quiet! |
| Model | Dark Base Pro 900 |
| Wymiary (szer. x wys. x gł.) | 243 x 586 x 577 mm |
| Waga | Około 14 kg |
| Materiały | 0,8 mm - 1 mm SECO, aluminium 0,8 mm, ABS, szkło hartowane 4 mm |
| Kompatybilność płyt głównych | E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX |
| Złącza na przednim panelu | 2x USB 3.0, 1x USB 3.1 Type C Gen. 2, 1x USB szybkie ładowanie, HD audio (gniazdo mikrofonu+słuchawek), przełącznik RGB, wyświetlacz stanu dysku |
| Wbudowany rheobus | 8x PWM ciągły / Hub PWM, tryby Cichy i Wydajność |
| Maksymalna wysokość chłodzenia CPU | 185 mm |
| Maksymalna długość karty graficznej | 325 mm (470 mm bez klatek dysków twardych) |
| Długość zasilacza | 150 - 284 mm |
| Miejsca PCI | 8 |
| Zatoki 5,25" | 2 |
| Zatoki 3,5" | 7 (5 preinstalowanych) |
| Zatoki 2,5" | 14 (10 preinstalowanych) |
| Dołączone wentylatory | 2x Silent Wings 3 140 mm (przód) + 1x Silent Wings 3 140 mm (tył), 1600 obr./min |
| Dodatkowe miejsca na wentylatory | Przód: 1x 140; Góra: 3x 140 / 4x 120 / 1x 180; Dół: 2x 140/120; Osłona zasilacza: 1x 120 |
| Kompatybilne chłodnice | Przód: 120-420 mm; Góra: 120-420 mm; Tył: 120-140 mm |
| Dodatkowe funkcje | Ładowarka bezprzewodowa Qi, rozszerzalne wielokolorowe oświetlenie LED RGB (12V), sterowanie LED z płyty głównej |
| Gwarancja producenta | 3 lata (za okazaniem faktury) |
| Dołączone akcesoria | Wsporniki LCS, wsporniki SSD, śruby, dystanse, taśmy LED, opaski zaciskowe, gumowe odsprzęgacze |
Często zadawane pytania - Dark Base Pro 900 Be Quiet!
Pytania użytkowników dotyczące Dark Base Pro 900 Be Quiet!
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Jednostka Centralna w formacie PDF za darmo! Znajdź swoją instrukcję Dark Base Pro 900 - Be Quiet! i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Dark Base Pro 900 marki Be Quiet!.

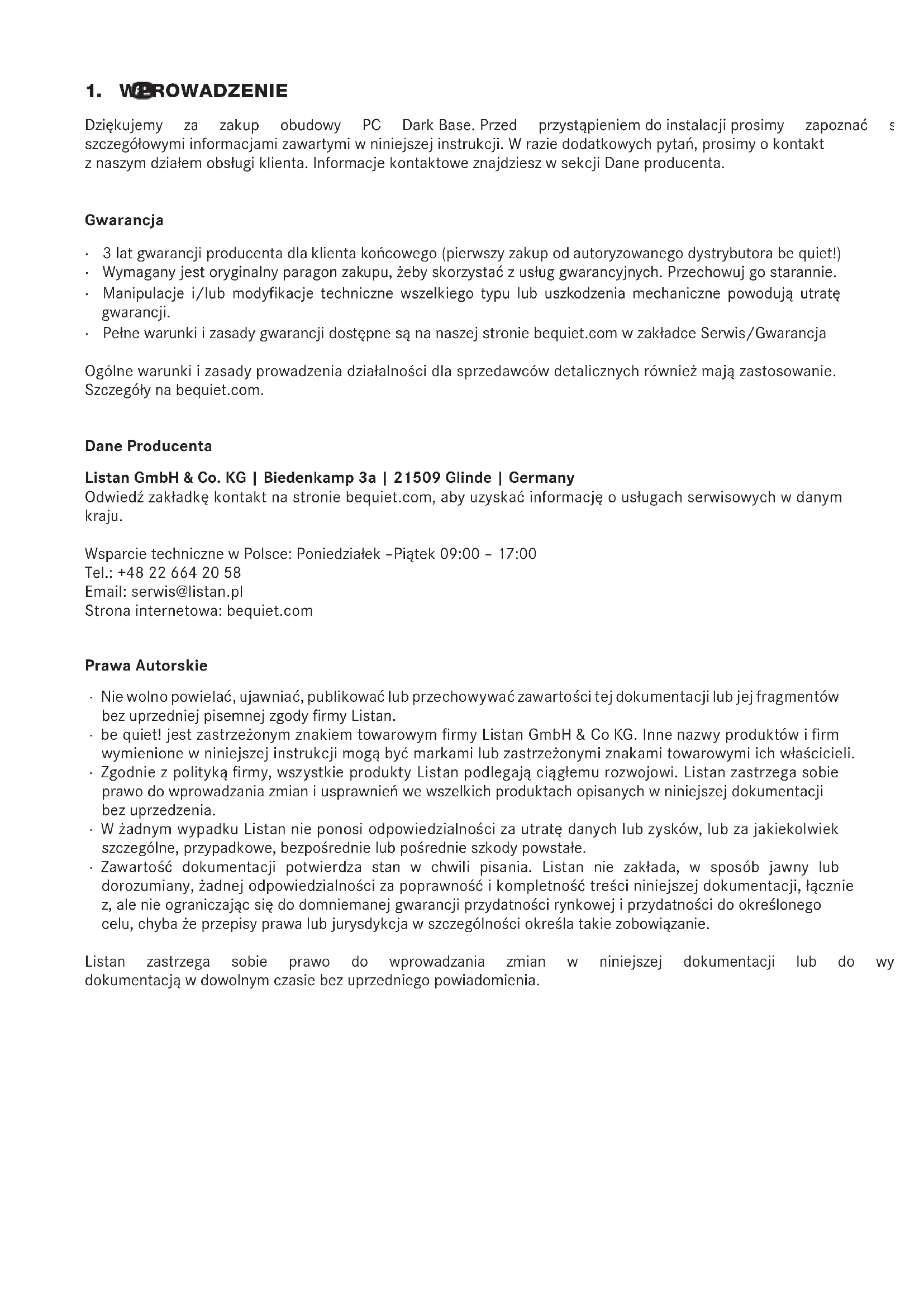

INSTRUKCJA OBSŁUGI Dark Base Pro 900 Be Quiet!
Dziękujemy za zakup obudowy PC Dark Base. Przed przystąpieniem do instalacji prosimy zapoznać szczegółowymi informacjami zawartymi w niniejszej instrukcji. W razie dodatkowych pytań, prosimy o kontakt z naszym działem obsługi klienta. Informacje kontaktowe znajdziesz w sekcji Dane producenta.
Gwarancja
• 3 lat gwarancji producenta dla klienta końcowego (pierwszy zakup od autoryzowanego dystrybutora be quiet!)
- Wymagany jest oryginalny paragon zakupu, żeby skorzystać z usług gwarancyjnych. Przechowuj go starannie.
- Manipulacje i/lub modyfikacje techniczne wszelkiego typu lub uszkodzenia mechaniczne powodują utratę gwarancji.
- Pełne warunki i zasady gwarancji dostępne są na naszej stronie bequiet.com w zakładce Serwis/Gwarancja
Ogólne warunki i zasady prowadzenia działalności dla sprzedawców detalicznych również mają zastosowanie. Szczegóły na bequiet.com.
Dane Producenta
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany
Odwiedź zakładkę kontakt na stronie bequiet.com, aby uzyskać informację o usługach serwisowych w danym kraju.
Wsparcie techniczne w Polsce: Poniedziałek – Piątek 09:00 – 17:00
Tel.: +48 22 664 20 58
Email: serwis@listan.pl
Strona internetowa: bequiet.com
Prawa Autorskie
- Nie wolno powielać, ujawniać, publikować lub przechowywać zawartości tej dokumentacji lub jej fragmentów bez uprzedniej pisemnej zgody firmy Listan.
- be quiet! jest zastrzeżonym znakiem towarowym firmy Listan GmbH & Co KG. Inne nazwy produktów i firm wymienione w niniejszej instrukcji mogą być markami lub zastrzeżonymi znakami towarowymi ich właścicieli.
- Zgodnie z polityką firmy, wszystkie produkty Listan podlegają ciągłemu rozwojowi. Listan zastrzega sobie prawo do wprowadzania zmian i usprawnień we wszelkich produktach opisanych w niniejszej dokumentacji bez uprzedzenia.
- W żadnym wypadku Listan nie ponosi odpowiedzialności za utratę danych lub zysków, lub za jakiekolwiek szczególne, przypadkowe, bezpośrednie lub pośrednie szkody powstałe.
- Zawartość dokumentacji potwierdza stan w chwili pisania. Listan nie zakłada, w sposób jawny lub dorozumiany, żadnej odpowiedzialności za poprawność i kompletność treści niniejszej dokumentacji, łącznie z, ale nie ograniczając się do domniemanej gwarancji przydatności rynkowej i przydatności do określonego celu, chyba że przepisy prawa lub jurysdykcja w szczególności określa takie zobowiązanie.
Listan zastrzega sobie prawo do wprowadzania zmian w niniejszej dokumentacji lub do wy dokumentacją w dowolnym czasie bez uprzedniego powiadomienia.

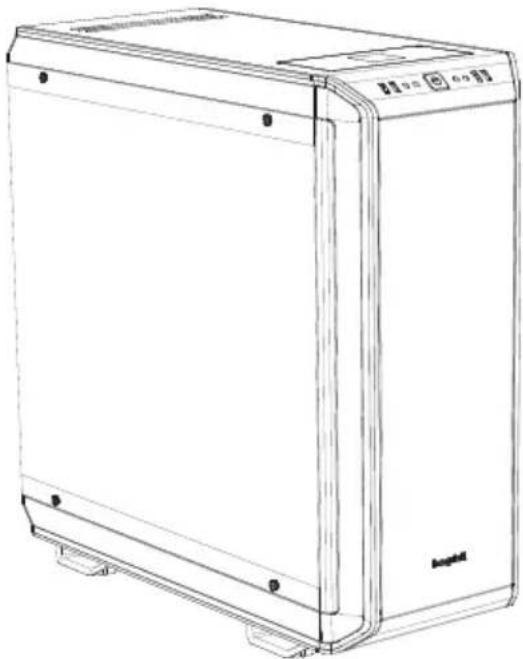

2. SPECYFIKACJA
| Wymiary (S x W x G w mm) 243 | x 586 x 577 |
| Typ obudowy Full tower | |
| Materiał 0,8 mm - 1 mm SECC | 0,8 mm aluminium, tworzywo ABS, 4 mm barwione szkło hartowane |
| Kompatybilność płyt głównych | E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX |
| Przednie złącza We / Wy 2x U | SB 3.0, 1x USB 3.1 Typ C Gen. 2, 1x szybka ładowarka USB, HD audio (mikrofon + słuchawki), przełącznik sterowania RGB, wyświetlacz statusu HDD |
| Kontroler wentylatora 8x PWM | sterowane bezstopniowo / hub PWM |
| Max. wysokość chłodzenia procesora (mm) | 185 |
| Max. długość karty graficznej (mm) | 325/470 (bez wspornika HDD) |
| Max. długość zasilacza (mm) | 150 - 284 |
| Gniazda PCI 8 | |
| Zatoka 5,25" 2 | |
| Zatoka 3,5" 7 (5 fabrycznie) | |
| Zatoka 2,5" 14 (10 fabrycznie) | |
| Wentylatory obudowy (mm) / (rpm) | Przód: 2x Silent Wings 3 140 / 1.600 | Tył: 1x Silent Wings 3 140 / 1.600 |
| Opcjonalne wentylatory (mm) | Przód: 1x 140 (bez klatki ODD, wspornik w komplecie)Góra: 3x 140 / 4x 120 / 1x 180 | Dół: 2x 140/120 | Osłona zasilacza: 1x 120 |
| Opcjonalna instalacja radiatora (mm) | Przód: 120, 140, 240, 280, 360, 420Góra: 120, 140, 180, 240, 280, 360, 420Tyt: 120, 140 |
| Dodatkowe funkcje Bezprzewod | owa ładowarka dla urządzeń z włączoną obsługą Qi, przełączany tryb multi, wielobarwne i rozszerzalne oświetlenie LED RGB (biały, czerwony, zielony, niebieski, pomarańczowy, fioletowy), wspiera sterowanie diodami LED z płyty głównej |
- ZAWARTOŚĆ
| Rysunek | Nazwa części | Ilość | Zastosowanie |
 | Uchwyt LCS 1 Mocowanie pomp | chłodzenia | wodnego itp. |
 | Uchwyt wentylatora 1 Montaż trzeciego wertylatora z przodu | ||
 | Śruba HDD 20 Mocowanie HDD | ||
 | Śruba M3 8 Mocowanie dysku | SSD | |
 | Śruba 6 # 32 14 Mocowanie płyty głównej i wspornika SSD | ||
 | Śruba dystansowa | 3 | Zabezpieczenie płyty głównej E-ATX |
 | Śruby złbem radełkowanym (szybkośrubki) M3 | 8 Montaż ODD | |
 | Opaski zaciskowe | 6 | Zarządzanie okablowaniem |
 | Klatka HDD | 3 Instalacja dodatkowych dysków twardych | |
 | Pasek LEDowy | 2 Podświetlenie | |
| [dog76] | Gumowy element antywibracyjny HDD | 12 Izolacja akustyczna klatki HDD | |
 | Osłona podwójnego gniazda HDD | 1 Zasłania podwójne gniazdo HDD | |
 | Wspornik SSD | 1 | Montaż dysku SSD na osłonie zasilacza |

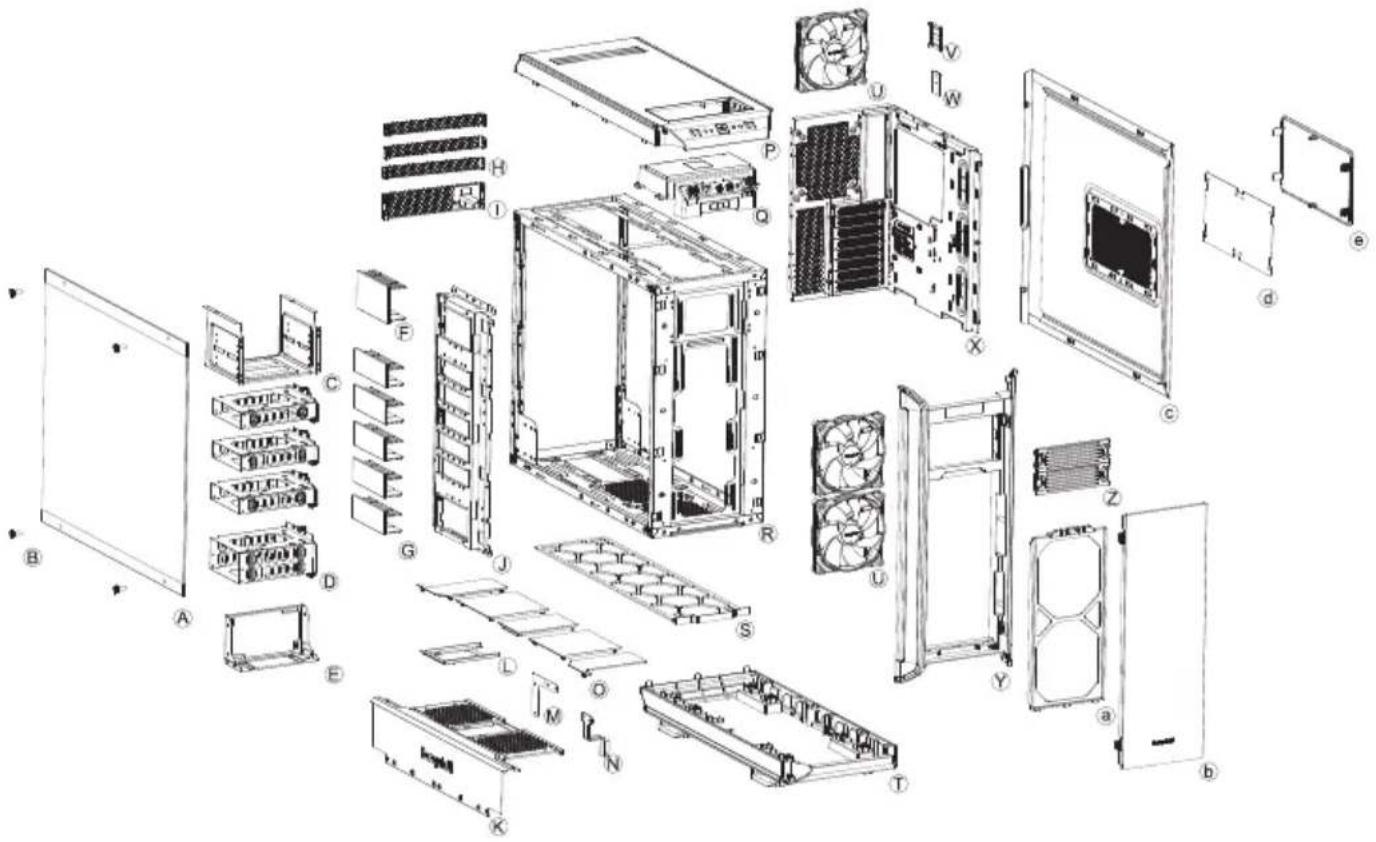

4. WIDOK SZCZEGÓŁOWY I OPIS CZĘŚCI
| A Szyba boczna ze szkła hartowanego Q Przedni panel We / Wy | |||
| B Śruby mocujące R Korpus obudowy | |||
| C Klatka ODD S Dolny filtr powietrza | |||
| D Klatka HDD T Podstawa obudowy | |||
| E Mocowanie zasilacza U Wentylator Silent Wings 3 | |||
| F Ośłona podwójnego gniazda HDD V Wspornik SSD | |||
| G Ośłony na gniazda HDD W Panel PCB | |||
| H Tylna osłona gniazda X Tacka płyty głównej | |||
| I Tylna osłona zasilacza | Y | Przód obudowy | |
| J Panel HDD Z Osłony ODD | |||
| K Przód osłony zasilacza | |||
| L Wspornik SSD a Przedni filtr powietrza | |||
| M Mocowanie do osłony zasilacza b Drzwi | |||
| N Mocowanie do osłony zasilacza | c | Panel boczny | |
| O Górna pokrywa osłony zasilacza | d | Filtr w panelu bocznym | |
| P Górna pokrywa obudowy e 2-stopniowe otwarcie w panelu bocznym | |||

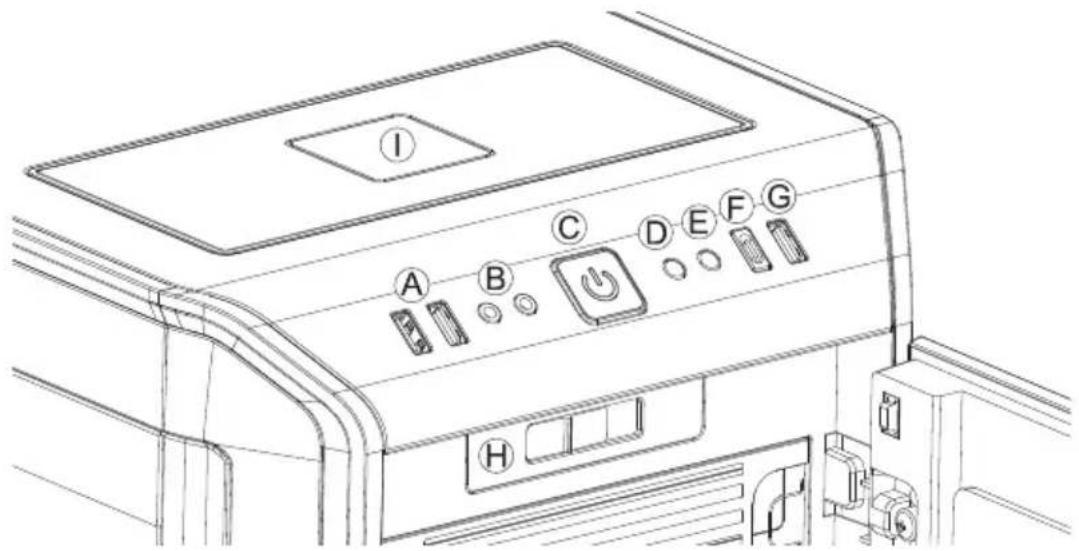

4.1 Przednie wejścia / wyjścia i porty multimedialne
| A USB 3.0 F USB 3.1 Typ C Gen. 2 | ||
| B Audio HD (mikrofon i audio) | G | Opcja szybkiego ładowania |
| C Przycisk zasilania H Bezstopniowy kontroler wentylatora | ||
| D Przełącznik sterujący LED I Stacja ładująca Qi | ||
| E Dioda LED HDD |
4.2 Porty We / Wy
Przednie porty wejścia / wyjścia wymagają podłączenia do płyty głównej.
Audio HD (gniazda słuchawkowe i mikrofonowe)
Ustal odpowiednie piny złącza audio HD na płycie podłącz przewód audio HD do przeznaczonych do tego gniazd. Informacje na temat przyporządkowania pinów płyty znajdują się w instrukcji obsługi płyty głównej.
Zlokalizuj złącze USB 3.1 typu C na płycie głównej i kabel USB 3.1 typu C, korzystając z dedykowanych gniazd.
Znajdź złącza USB 3.0 na płycie głównej i podłącz kabel USB 3.0 do odpowiednich gniazd. Informacje na temat przyporządkowania pinów płyty głównej znajdują się w instrukcji obsługi płyty głównej.

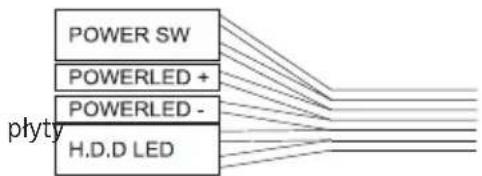

Włącznik / wyłącznik, wskaźnik zasilania LED, wskaźnik aktywności HDD
Przedstawiona wtyczka łączy włącznik zasilania i wskaźniki LED obudowy z płytą główną. Zadbaj o użycie prawidłowej biegunowości w przypadku diod LED. Twój podręcznik głównej zawiera informacje na temat prawidłowych podłączeń.


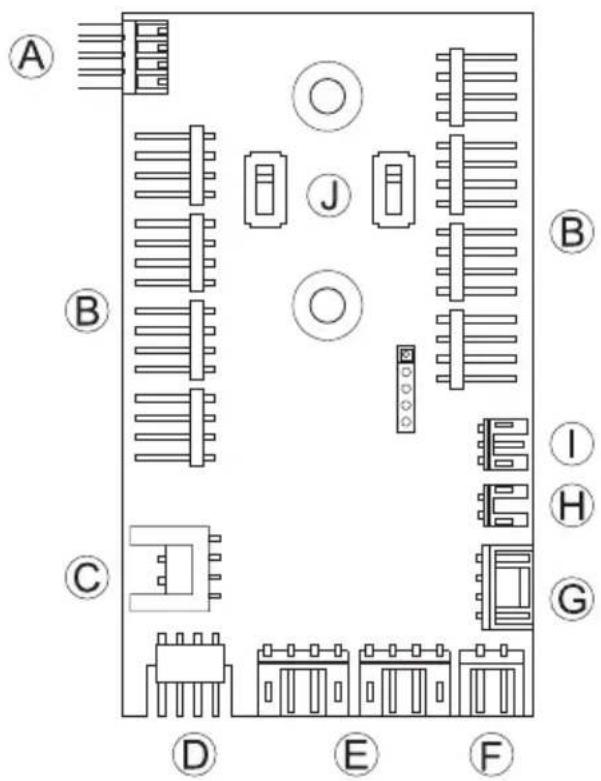

4.3 Porty panelu PCB
| A Złącze PWM do płyty głównej |
| B Złącze PWM do wentylatorów |
| C Złącze LED do płyty głównej |
| D Wyjście diodowe dla dodanych zewnętrznych diod LED |
| E Złącze dla dostarczonych diod LED |
| F Złącze do ładowarki Qi |
| G Złącze zasilania SATA |
| H Złącze przełącznika LED |
| I Kabel podłączeniowy przełącznika suwakowego sterownika wentylatora |
| J P przełączniki do wyboru pomiędzy trybami Cisza i Wydajność |

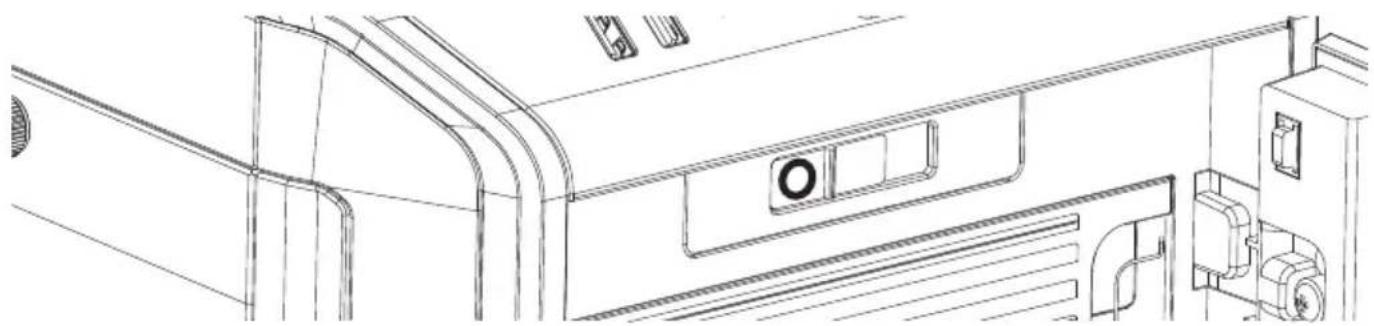

4.4 Korzystanie z kontrolera wentylatora
Sterownik wentylatora ma dwa tryby działania.
1. Tryb automatyczny
W trybie automatycznym wykorzystywany jest sygnał PWM płyty głównej, a prędkość wszystkich podłączonych wentylatorów PWM jest automatycznie regulowana przez płytę główną. Aby to umożliwiać, prz suwakowy musi być ustawiony w pozycji "0" całkowicie w lewo. Funkcjonowanie automatycznego kontrolera wentylatora PWM wymaga połączenia przewodem portu "A" na panelu PCB ze złączem PWM na płycie głównej. Brak tego połączenia umożliwia jedynie ręczną regulację prędkości wentylatorów.
2. Sterowanie ręczne
Po przesunięciu przełącznika suwakowego wentylatora w prawo, sygnał PWM zostanie zignorów prędkość wentylatorów będzie sterowana ręcznie w bezstopniowym zakresie. Ogółem można podłączyć osiem wentylatorów PWM do płytki sterownika wentylatora. Te osiem gniazd jest podzielonych na dwa kanały (lewy i prawy), każdy z czterema podłączeniami. Ustawiając przełączniki "J" na płytce PCB, można wybierać pomiędzy trybami Cisza i Wydajność niezależnie dla obu tych kanałów. Zgodnie z tymi pozycjami przełączników możliwy jest zakres prędkości wentylatora 400 – 1040 rpm w trybie Cisza i 800 – 1600 rpm w trybie Wydajność.
Jeśli przełącznik suwakowy zostanie przesunięty do pozycji wyjściowej "0" po lewej stronie, sygnał PWM odzyska kontrolę nad wentylatorami.
4.5 Instalacja i obsługa diod LED
Możliwe jest dowolne rozmieszczenie dostarczonego w obudowie oświetlenia LED i dopasowan konfiguracji systemu poprzez przymocowanie i połączenie samoprzylepnych pasków. Paski LED muszą być podłączone do złącza "E" na panelu PCB.
Opis diod LED
Oświetlenie LED wchodzące w zakres zestawu można kontrolować w kilku trybach pracy i kolorystycznych. Złącze "D" na panelu PCB można wykorzystać do podłączenia dodatkowych pasków LED do podświetlenia wnętrza obudowy, o maksymalnej mocy 24 watów. Możliwe jest również połączenie dostarczanych pasków LED bezpośrednio razem i w ten sposób przedłużenie ich.
OSTRZEŻENIE! Można podłączać tylko diody LED 12V.
W trybie ręcznym przez krótkie naciśnięcie przycisku "D" na panelu przednim można przełącać pomiędzy kolorami. Gdy włączony jest tryb "breath", pomiędzy poszczególnymi kolorami następuje etap przejściowy.
| 1 Biały 8 Niebieski breath | ||
| 2 Biały breath 9 Pomarańczowy | ||
| 3 Czerwony | 10 | Pomarańczowy breath |
| 4 Ozerwony breath 11 Fioletowy | ||
| 5 Zielony 12 Fioletowy breath | ||
| 6 Zielony breath | 13 | Tryb breath na przemian we wszystkich kolorach |
| 7 Niebieski 14 Diody LED wyłączone |
Praca synchroniczna
Aby przełączyć między ręczną a zsynchronizowaną obsługą, przytrzymaj przycisk D" na panelu przednim przez około trzy sekundy.
W trybie synchronicznym złącze "C" na płytce PCB kontrolera LED jest podłączone do gniazda oznaczonego jako RGB LED na płycie głównej. Zintegrowane oświetlenie jest następnie kontrolowane przez płytę główną o tym samym zakresie kolorów.
Informacje na temat działania kontrolera LED na płycie głównej można znaleźć w instrukcji obsługi płyty głównej.
4.6 Stacja ładująca dla urządzeń obsługujących Qi
Zainstalowana fabrycznie stacja ładująca umożliwia bezdotykowe ładowanie dowolnego urządzenia zgodnego ze standardem Qi. Jeśli Twoje urządzenie (np. smartfon) jest wyposażone w taką funkcję, możesz naładować je poprzez umieszczenie w obszarze "I" na górze obudowy, bez potrzeby podłączania go.
Należy umieścić urządzenie tak, aby jego receptor ładowania był umieszczony centralnie na powierzchni ładowania "I".
1. INTRODUCCIÓN
Uwaga: Są to tylko przykładowe konfiguracje. Możliwych jest również wiele alternatyw.
* Odległość środków punktów mocowania wynosi 154 mm
PL: Odkręć śruby mocujące, aby odłączyć szklany panel.
PL: Paski oświetleniowe LED można zainstalować w górnej, przedniej i dolnej części obudowy.
PL: Wyciągnij dolny filtr i odchyl filtr przedni.
PL: Wyjmij filtr powietrza z bocznego panelu.
PL: Otwórz drzwi i najpierw wyjmij dolny filtr powietrza i odłącz boczne okno.
PL: Wciśnij wszystkie zaczepy znajdujące się po wewnętrznej stronie obudowy na zewnątrz, aby zwolnić przód.
PL: Teraz zdejmij przód z korpusu obudowy.
PL: Najpierw zdejmij przód obudowy. Zlokalizuj osiem haczyków pod górną pokrywą i naciśnij je na zewnątrz, aby zwolnić pokrywę.
Uwaga: Aby uprościć instalację lub wymianę, zaleca się wyjęcie klatki HDD.
PL: Najpierw zdejmij przód obudowy i górną pokrywę. Następnie zdejmij przedni moduł I / O, aby odkręcić śruby mocujące klatkę ODD i usunąć ją.
PL: Zainstaluj wspornik wentylatora, aby umieścić dodatkowy wentylator z przodu.
PL: Możliwe jest zainstalowanie dwóch HDD w górnej i dolnej części podwójnej klatki HDD. Aby je zabezpieczyć, użyj dostarczonych śrub.
PL: Odłącz wspornik SSD z tyłu tacki płyty głównej.
PL: Zabezpiecz wspornik SSD na dysku SSD.
Ostrzeżenie: żadnych odłamanych segmentów nie można ponownie zamocować.
PL: Usuń panel boczny. Odkręć sześć śrub z tyłu tacki płyty głównej (jak pokazano).
PL: Odkręć trzy śruby z przedniej strony tacki płyty głównej (jak pokazano) i odłącz tackę płyty głównej.
PL: Jeśli chcesz, możesz teraz używać tacki płyty głównej jako stanowiska testowego (test bench).
PL: Zamontuj tackę płyty głównej za pomocą usuniętych śrub na jednej z trzech możliwych montażu.
PL: Zdejmij osłony z tyłu, odkręcając śruby mocujące obu stronach.
PL: Zmień położenie osłon z tyłu, tak aby wypełniły wszystkie luki i przymocuj za pomocą śrub.
PL: Usuń boczne panele, przód obudowy, ośłonę zasilacza i tackę płyty głównej.
PL: Usuń podwójną klatkę HDD. Pojedyncze klatk można pozostawić na miejscu.
PL: Punkty mocowania śrub krokowych dla układu normalnego.
PL: Punkty mocowania śrub krokowych dla układu odwróconego.
PL: Przymocuj mocowanie zasilacza na żądanej głębokości układu.
PL: Dla odwróconego układu konieczne jest zdjęcie osłony zasilacza z tylnej strony i ponowne jej obrócenie o 180 stopni.
PL: Teraz ponownie zainstaluj osłonę zasilacza i płyty głównej.
PL: Zabezpiecz płytę główną za pomocą śrub płyty głównej. Uchwyty dystansowe dla płyt głównych ATX są lowane.
PL: Umieść kabel zasilający z tyłu zasilacza przed umieszczeniem zasilacza i montażem w obudowie. Następnie przymocuj wspornik zasilacza za pomocą śrub.
PL: Odkręć i odłącz odpowiednie osłony gniazd PCI przed przystąpieniem do wkładania kart rozszerzeń PCI / PCI-E.
