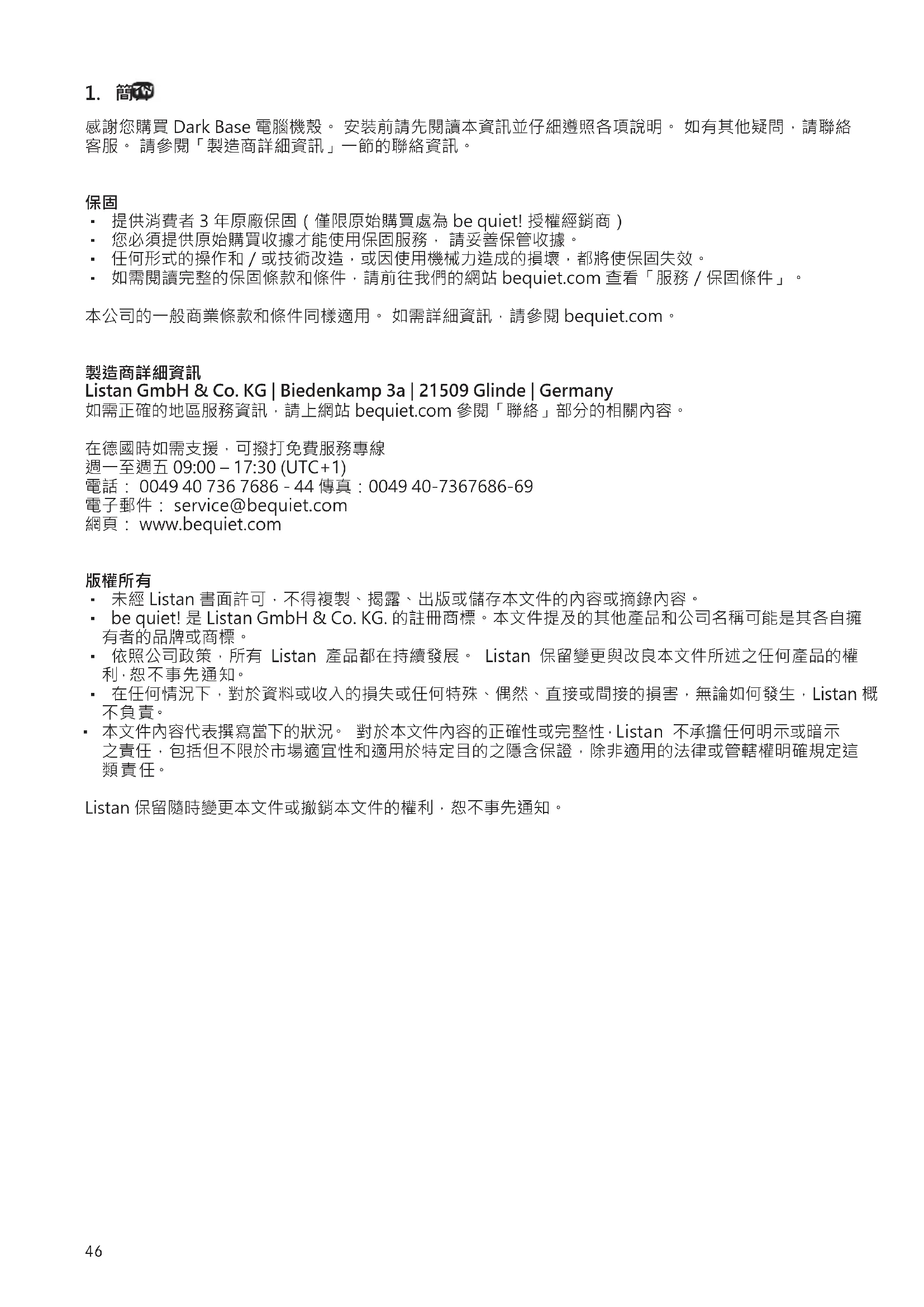

感謝您購買 Dark Base 電腦機殼。 安裝前請先閱讀本資訊並仔細遵照各項說明。 如有其他疑問，請聯絡 客服。 請參閱「製造商詳細資訊」一節的聯絡資訊。

∙ 提供消費者 3 年原廠保固（僅限原始購買處為 be quiet! 授權經銷商） ∙ 您必須提供原始購買收據才能使用保固服務， 請妥善保管收據。 ∙ 任何形式的操作和／或技術改造，或因使用機械力造成的損壞，都將使保固失效。 ∙ 如需閱讀完整的保固條款和條件，請前往我們的網站 bequiet.com 查看「服務／保固條件」。 本公司的一般商業條款和條件同樣適用。 如需詳細資訊，請參閱 bequiet.com。

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany 如需正確的地區服務資訊，請上網站 bequiet.com 參閱「聯絡」部分的相關內容。 在德國時如需支援，可撥打免費服務專線 週一至週五 09:00 – 17:30 (UTC+1) 電話： [phone] - 44 傳真：[phone] 電子郵件： [e-mail] 網頁： www.bequiet.com

∙ 未經 Listan 書面許可，不得複製、揭露、出版或儲存本文件的內容或摘錄內容。 ∙ be quiet! 是 Listan GmbH & Co. KG. 的註冊商標。本文件提及的其他產品和公司名稱可能是其各自擁

∙ 依照公司政策，所有 Listan 產品都在持續發展。 Listan 保留變更與改良本文件所述之任何產品的權 利，恕 不 事 先 通 知。 ∙ 在任何情況下，對於資料或收入的損失或任何特殊、偶然、直接或間接的損害，無論如何發生，Listan 概

∙ 本文件內容代表撰寫當下的狀況。 對於本文件內容的正確性或完整性，Listan 不承擔任何明示或暗示 之責任，包括但不限於市場適宜性和適用於特定目的之隱含保證，除非適用的法律或管轄權明確規定這

Listan 保留隨時變更本文件或撤銷本文件的權利，恕不事先通知。46 47

尺寸（寬 x 高 x 深，單 位：m m） 243 x 586 x 577

件、HD 音訊（麥克風 + 耳機）、RGB 控制開關、HDD 狀態顯示

風扇控制器 8 個 PWM 無級調速／PWM 集線器 CPU 散熱器最大高度 (mm) 185 顯示卡最大長度 (mm) 325/470（不含 HDD 托架） PSU 最大長度 (mm) 150 – 284 PCI 插槽 8 5.25“ 硬碟槽 2 3.5“ 硬碟槽 7 個（出廠時為 5 個） 2.5“ 硬碟槽 14 個（出廠時為 10 個） 機殼風扇 (mm)/(rpm) 正面: 2x Silent Wings 3 140 / 1,600 | 背面: 1x Silent Wings 3 140 / 1,600 選用的機殼風扇 (mm) 正面: 1x 140（不含 ODD 盒 ，含托架）| 上方: 3x 140 / 4x 120 / 1x 180 | 底部: 2x 140/120 | PSU 遮罩: 1x 120 選用的散熱器安裝 (mm) 正面: 120, 140, 240, 280, 360, 420 上方: 120, 140, 180, 240, 280, 360, 420 背面: 120, 140 其他特色 無線充電器（具備 Qi 功能的裝置適用）、可切換多模式、多色及可擴充

的 RGB LED 燈（白、紅、綠、藍、橘、紫），支援主機板 LED 控制48 49

圖片 零件名稱 數量 用途 LCS 托架

將 SSD 固定在 PSU 遮罩上48 49

前置 I/O 連接埠必須連接至主機板。 HD 音訊（耳機和麥克風插孔） 找出主機板上的 HD 音訊接頭，將 HD 音訊線插到配置的插 槽。 主機板手冊提供主機板針腳配置的相關資訊。 USB 3.1 Type C Gen. 2 找出主機板上的 USB 3.1 Type C 接頭，將 USB 3.1 Type C 纜 線 接 到 指 定 的 插 槽。 USB 3.0 找出主機板上的 USB 3.0 接頭，將 USB 3.0 纜線插到配置的 插槽。 主機板手冊提供主機板針腳配置的相關資訊。 啟閉開關、LED 電源指示燈、HDD 活動指示燈 圖解插頭可將電源開關和機殼的 LED 指示燈連接到主機板。 請務必使用 LED 的正確極性。 主機板手冊可提供正確連接的 相 關 資 訊。50 51

在此情況下，使用主機板的 PWM 訊號，所有 PWM 風扇的速度可由主機板自動調節。 若要啟用此模式， 滑桿開關必須完全推至左側「0」的位置。 PWM 風扇控制器若要自動作用，纜線必須連接 PCB 面板上的 連接埠「A」和主機板上的 PWM 接頭。 如果未連接，就只能手動調節連接的風扇速度。

風扇控制器滑桿開關從最左側推至右側時，會忽略 PWM 信號，並且在無級範圍內手動控制風扇速 度。 總計共八個的 PWM 風扇可連接到風扇控制器 PCB。 這八個插槽分為兩個通道（左右），各 有四個連接。 在 PCB 上設定開關「J」，可針對這兩個通道獨立選擇靜音和高轉速模式。 根據開關 位置，風扇速度範圍可能介於 400 – 1,040rpm（靜音模式）和 800 – 1,600rpm（高轉速模式）。 如果滑桿開關推回最左側的起始位置「0」，PWM 信號就會重新控制風扇。52 53

利用膠帶固定和連接，就可以依據系統設定自由配置 LED 燈的位置。 LED 燈帶必須連接到 PCB 面板上

隨貨提供的 LED 燈可以控制多種顏色和運作模式。 PCB 面板上的接頭「D」可以連接額外的 LED 燈帶，最

大功率 24 瓦，可照亮機殼內部。 也可以將 LED 燈條直接連結在一起，以此方式延伸。 警告！ 只可連接 12V LED。 在手動模式下短按前面板的開關「D」，便可循環挑選顏色。 啟用「脈動模式」時，每個顏色之間會有一個

若 要 切 換 手 動 和 同 步 運 作，請 按 住 前 面 板 的 開 關「D」約 三 秒。

在同步運作中，LED 控制器 PCB 上的接頭「C」會連接到主機板上 RGB LED 專用插槽。 由主機板控制顏

色範圍相同的整合照明。 欲瞭解如何操作主機板的 LED 控制器，請參閱主機板 手冊。

預先安裝的充電站能夠以零接觸方式為任何符合 QI 標準的裝置充電。 如果您的裝置（例如智慧型手機） 配備齊全，只要將裝置放在機殼上方的「I」區域即可充電，無須插入。 若要充電，請務必放上裝置，讓裝置的充電接收器位於充電表面「I」的中間。52 53

我们很高兴您选择购买了我们的 Dark Base PC 机箱。 请在安装前仔细阅读此处提供的信息并遵循所有 操作说明。 如有其他问题，请联系我们的客户服务部门。 请在制造商详细信息栏查看联系方式。

∙ 制造商为用户提供3年保固（仅限直接从be quiet!授权经销商处购买的产品） ∙ 申请保固服务时需要出具您的原始购买收据。 请妥善保管您的收据。 ∙ 任何类型的改动和/或技术改造，或机械力量造成的损坏都将使您的保固无效。 ∙ 如要阅读完整的保固条款，请参阅我们网站bequiet.com上的服务/保固条件 我们的通用商业条款和条件同样适用。 详细信息请参阅bequiet.com。

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany 访问 bequiet.com 上的联系部分了解正确的区域服务信息。 如需在德国境内提供支持服务，请拨打我们的免费服务热线 周一至周五 09:00 – 17:30（UTC+1） 电话 [phone] - 44 传真 [phone] 电子邮箱: [e-mail] 网址: www.bequiet.com

∙ 未经Listan事先书面许可，不得复制、公开、发布或存储本文档的内容或其摘录。 ∙ be quiet! 是 Listan GmbH & Co. KG 的注册商标。本文档中提及的其它产品和公司名称均为其各自拥

∙ 根据公司政策规定，所有Listan产品均要不断改进。 因此，Listan 保留对本文档中所述任何产品进行修 改和改进的权利，恕不另行通知。 ∙ 在任何情况下，Listan 均不会对可能发生的数据和收益损失，或特定、意外、间接或直接损害承担责

∙ 本文档的内容代表了撰写时的状态。 对于本文档内容的准确性或完整性，Listan 不会明示或默示承担 任何责任，包括但不限于对适销性和适用于特定用途的隐性担保，除非相应法律或判例法对此类责任有

尺寸（宽 x 高 x 深[mm]） 243 x 586 x 577 机箱类型 全 塔 式（机 箱） 材质 0.8mm – 1mm SECC、0.8mm 铝、ABS 塑料、4mm 有色钢化玻璃 主板兼容性 E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX 前面 I/O 接口 2x USB 3.0、1x USB 3.1 Type C Gen. 2、1x USB 快速充电选项、HD 音 频（麦克风 + 耳机）、RGB 控制开关、硬盘状态显示屏 风扇控制器 8x PWM 无级控制 / PWM 集线器 最大 CPU 散热器高度 （m m）

最 大 显 卡 长 度（m m） 325 / 470（不含硬盘支架） 最 大 电 源 长 度（m m） 150 – 284 PCI 插槽 8 5.25“ 槽 2 3.5“ 槽 7（5 工厂交货） 2.5“ 槽 14（10 工厂交货） 机 箱 风 扇（m m） /（r p m） 前面: 2x Silent Wings 3 140 / 1,600 | Rear: 1x Silent Wings 3 140 / 1,600 可 选 机 箱 风 扇（m m） 前面: 1x 140（无光驱笼，含支架） 顶部: 3x 140 / 4x 120 / 1x 180 | 底部: 2x 140/120 | 电源护罩: 1x 120 可选散热器安装（mm） 前面: 120, 140, 240, 280, 360, 420 顶部: 120, 140, 180, 240, 280, 360, 420 后面: 120, 140 其他功能 用于 Qi 功能设备的无线充电器、可切换多模式、多色且可扩充 RGB LED 灯（白 色、红 色、绿 色、蓝 色、橙 色、紫 色），支 持 主 板 L E D 控 制54 55

图像 配件名称 数量 使用 LCS 支架

提供的前面 I/O 端口需要连接到主板。 HD 音频（耳机和麦克风插口） 确定主板上的 HD 音频针脚接口并将 HD 音频线插接到那里 分配的插口。 在主板手册上可找到有关针脚分配的信息。 USB 3.1 Type C 2 代 在主板上找到 USB 3.1 Type C 针脚接口并使用那里指定的 插口连接 USB 3.1 Type C 线。 USB 3.0 在主板上找到 USB 3.0 针脚接口并将 USB 3.0 线插接到那里 分配的插口。 在主板手册上可找到有关针脚分配的信息。 通断开关、LED 电源指示灯、硬盘活动指示灯 所示的插头将电源开关和机箱的 LED 指示灯与主板相连。 注意使用正确的LED极性。 主板手册会提供有关正确连接的 信 息。58 59

在此机箱中，使用主板的PWM信号，连接的所有PWM风扇的速度可由主板自动调整。 要启用它，滑动 开关必须完全置于左边的位置“0”。 要使自动 PWM 风扇控制器工作，必须使用线缆将 PCB 面板上的端 口“A”连接到主板上的 PWM 接口。 没有此连接则只能手动调整所连风扇的速度。

只要风扇控制器滑动开关从其最左位置向右移动，PWM 信号即被忽略，风扇在无阶范围内手动控制。 总共有八个 PWM 风扇可以连接到风扇控制器 PCB。 这八个插口分为两个通道（左和右），每个通道 四个连接。 通过设置PCB上的开关“J”可以针对这两个通道在静音和性能模式之间独立切换。 按照这 些开关位置，可能的风扇速度范围为静音模式下 400 – 1,040RPM 和性能模式下 800 – 1,600RPM。 如果滑动开关回归到其最左边的开始位置“0”，PWM 信号重新取得风扇控制。58 59

通过固定和连接胶粘条可以自如定位机箱上提供的 LED 灯适合您的系统设置。 LED 灯条必须连接到 PCB

出厂时包括的 LED 灯可通过几种模式的颜色和操作进行控制。 PCB面板上的接口“D”可用于连接额外

LED 灯条以照亮机箱内部，功率最高达 24 瓦。 也可以直接将附带的 LED 灯条连接在一起，以此方式延长

警告！ 只能连接12V LED。 在手动模式下，点按一下前面板上的开关“D”可循环选择各颜色。 “呼吸模式”启用时，各颜色间有中间色

要在手动和同步操作模式之间切换，请按住前面板上的开关“D“约三秒。

在同步操作中，LED 控制器 PCB 上的接口“C”连接到主板上专为 RGB LED 指定的插口。 集成灯之后由主

板控制，使用相同的颜色范围。 有关主板 LED 控制器操作的信息，请参阅主板 手册。

预装的充电站为符合 Qi 标准的任何设备提供非接触式充电。 如果您的设备（如智能手机）具备该功能， 则只需将它放到机箱顶部的“I”区域即可给设备充电，不必插入它。 这样做时，务必放置设备时使其充电接受器在充电表面“I”上居中放置。60 61

TW: 使用四顆 HDD 螺絲將 HDD 固定至 3.5”盒。

CN: 用四个硬盘螺丝将硬盘固定到 3.5”设备笼。

TW: 兩個 SSD 可安裝到每個 HDD 盒的上下方，

CN: 可以将两个固态硬盘安装到每个硬盘笼的上部和下部。

TW: 兩個 HDD 也可以安裝到雙 HDD 盒的上下方。 請使

CN: 可以将两个硬盘安装到双硬盘笼的上部和下部。 要 固定它们，请使用附带的螺丝。

TW: 將 SSD 托架固定在 SSD 上。

CN: 将固态硬盘支架固定到固态硬盘上。

TW: 將 SSD 裝在 SSD 托架上，然後使用 M3 螺絲固定磁

CN: 将固态硬盘装配到固态硬盘支架并用 M3 螺丝固定

TW: 現在於 PSU 遮罩中，將 SSD 托架放至定位。

CN: 现在，在电源护罩将固态硬盘支架放置到位。

CN: 拧下主板托盘前面的三颗螺丝（如图所示）并分离主

CN: 在后面重新放置盖，使它们填充任何间隙并用螺丝固

TW: 拆除雙 HDD 盒。 單 HDD 盒可以留在原處。

CN: 卸下双硬盘笼。 单硬盘笼可以保持在原位。

TW: 鬆開 HDD 面板上的十顆螺絲，拆下 HDD 面板。

機板托盤、HDD 面板、PSU 護罩以及 PSU 安裝件的位置。

TW: 首先，先拆除 PSU 遮罩。 接著鬆開固定 PSU 安裝件

CN: 第一步要卸下电源护罩。 之后拧下用于固定电源安装

TW: 將電源線裝到 PSU 後側，再調整 PSU 和安裝件在機

殼中的位置， 接著使用螺絲固定 PSU 安裝件。 CN: 在机箱中放置电源和安装架之前，将电源线装到电源 后面。 然后用螺丝固定电源安装架。

| 安裝 PCI / PCI-E 卡 | 安装 PCI / PCI-E 卡 | PCI/PCI-E カードの取り付け

EN: Unscrew and detach the respective PCI slot covers be- fore attempting to insert PCI / PCIe add-on cards. DE: Entfernen Sie die PCI-Slot-Abdeckung, bevor Sie mit der Installation einer PCI / PCI-E Add-on-Karte beginnen. FR: Dévissez et détachez les couvercles des emplacements PCI respectifs avant d’essayer d’insérer des cartes PCI / PCI-E additionnelles. PL: OdkręćiodłączodpowiednieosłonygniazdPCI przed przystąpieniemdowkładaniakartrozszerzeńPCI/PCI-E. ES: Desenrosque y retire las respectivas cubiertas de ranu- ra para PCI antes de tratar de insertar tarjetas adicionales PCI/PCI-E. RU: Открутите винты и удалите заглушку соответствующего слота PCI перед установкой платы PCI / PCI-E.

TW: 鬆開並拆下個別 PCI 插槽蓋板，再試著插入 PCI /

CN: 在尝试插入 PCI / PCI-E 扩充卡之前，拧下螺丝并分

TW: 在 HDD 盒中調整已裝有泵浦的 LCS 托架位置，然後

CN: 将装配了泵的 LCS 支架放置到硬盘笼上，并将其固
