品牌	Be Quiet!
型号	Silent Base 601
产品类型	中塔式机箱
尺寸（长 x 宽 x 高）	532 x 240 x 514 mm
净重（无侧透/带侧透）	10.49 kg / 11.22 kg
毛重（无侧透/带侧透）	12.5 kg / 13.23 kg
材质	SECC钢板、ABS塑料、钢化玻璃（侧透版）
支持电源	PS2 ATX（不含）
支持主板规格	E-ATX（30.5 x 27.5 cm）、ATX、M-ATX、Mini-ITX
前面板接口	2x USB 3.0、1x USB 2.0、音频HD（麦克风+耳机）、风扇控制器、硬盘指示灯和电源指示灯
PCI插槽	7 + 2（垂直显卡插槽）
存储位	最多7个3.5英寸（含8个）/ 最多14个2.5英寸（含6个）
预装风扇	前置1个Pure Wings 2 140mm（1000 RPM）、后置1个Pure Wings 2 140mm（1000 RPM）
额外风扇位	前置：2个140/120mm；顶部：3个140/120mm；电源仓：1个140/120mm
散热器位	前置：120/140/240/280/360mm；顶部：120/240/360mm；后置：120/140mm
CPU散热器最大高度	最高185 mm
电源最大长度	最高288 mm
显卡最大长度	449mm（无硬盘笼）/ 287mm（带硬盘笼）
隔音设计	前面板、侧面板和顶部的隔音棉
防尘网	可拆卸前置和底部防尘网
集成风扇控制器	3档（最多3个3针风扇）
制造商保修	3年（需出示购买发票）
附带配件	硬盘笼、橡胶减震垫、硬盘螺丝、M3螺丝、6#32螺丝、扎带、E-ATX铜柱
维护与清洁	定期清洁防尘网；使用柔软干布擦拭机箱；避免使用研磨性清洁剂
安全注意事项	操作前断开电源；遵循安装指南；请勿改装机箱（否则保修失效）
备件与可维修性	风扇、防尘网、线缆和配件均有提供；特殊部件请联系客服
一般信息	专为静音设计；支持水冷；优化理线

常见问题 - Silent Base 601 Be Quiet!

如何拆下侧面板？

按下机箱后方的按钮，将面板稍微向外滑动，然后向上提起并向外取下。

如何拆下前面板？

从底部向上拉前面板即可取下。重新安装时，从上向下滑动即可。

允许的最大CPU散热器高度是多少？

最大CPU散热器高度为185 mm。

显卡的最大长度是多少？

无硬盘笼时，最大长度为449 mm。带硬盘笼时，限制为287 mm。

如何使用集成风扇控制器？

将控制器的SATA接口连接到电源。您可以通过前面板上的3档速度控制最多3个3针风扇。

支持哪些类型的主板？

机箱支持E-ATX（最大30.5 x 27.5 cm）、ATX、M-ATX和Mini-ITX规格。

如何清洁防尘网？

前置和底部防尘网均可拆卸。定期用温水或吸尘器清洁，晾干后再装回。

这款机箱的保修期是多久？

制造商为最终用户提供3年保修，需出示原始购买发票。

我可以在机箱顶部安装水冷散热器吗？

可以，顶部支持120 mm、240 mm或360 mm的散热器。

如何垂直安装显卡？

机箱配有垂直PCI插槽。您需要一个riser cable（不含）将显卡连接到主板。

用户手册 Silent Base 601 Be Quiet!

1. 簡介 34
2. 規格 35
3. 内容 36
4. 分解圖和零件說明 37
5. 風扇相容性.... 49
6. 散熱器支援.... 49
7. 拆除個別元件 50
8. 安装和拆除磁碟機 51
9. 安装元件 55

LIMITED WARRANTY 59

1. 简介 39
2. 规格 40
3. 目录.... 41
4. 配件分解图及说明 42
5. 风扇兼容性.... 49
6. 散热器支持.... 49
7. 卸下单个组件 50
8. 固定和卸下磁盘驱动器 51
9. 安装组件.... 55

LIMITED WARRANTY 59

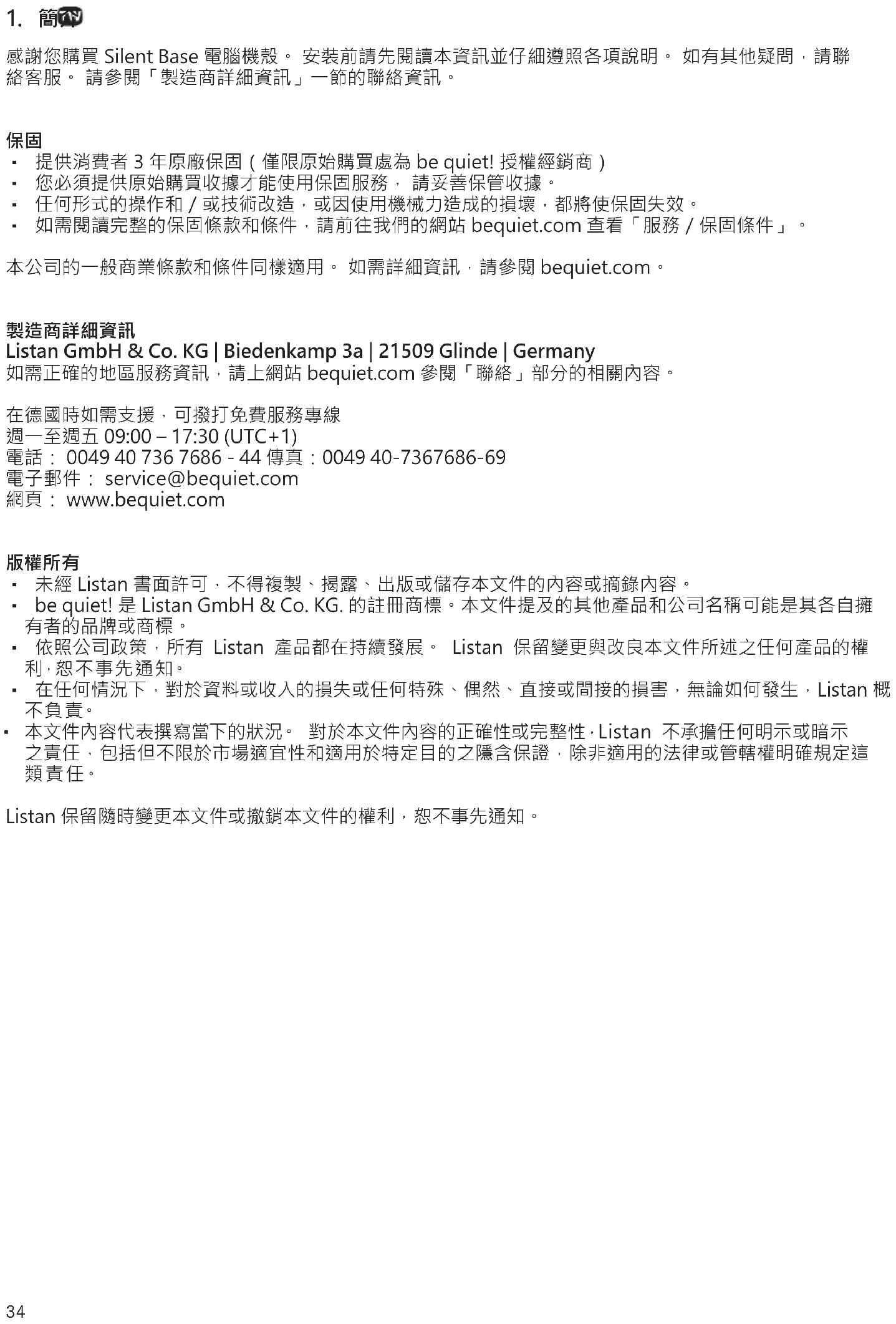

感謝您購買 Silent Base 電腦機殼。安裝前請先閱讀本資訊並仔細遵照各項說明。如有其他疑問，請聯絡客服。請參閱「製造商詳細資訊」一節的聯絡資訊。

保固

• 提供消費者 3 年原廠保固（僅限原始購買處為 be quiet! 授權經銷商）
• 您必須提供原始購買收據才能使用保固服務，請妥善保管收據。
• 任何形式的操作和 / 或技術改造，或因使用機械力造成的損壞，都將使保固失效。
  如需閱讀完整的保固條款和條件，請前往我們的網站 bequiet.com 查看「服務 / 保固條件」。

本公司的一般商業條款和條件同樣適用。如需詳細資訊，請參閱 bequiet.com。

製造商詳細資訊

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany

如需正確的地區服務資訊，請上網站 bequiet.com 參閱「聯絡」部分的相關內容。

在德國時如需支援，可撥打免費服務專線

週一至週五 09:00 - 17:30 (UTC+1)

電話：[phone] - 44 傳真：[phone]

電子郵件：[e-mail]

網頁：www.bequiet.com

版權所有

• 未經 Listan 書面許可，不得複製、揭露、出版或儲存本文件的內容或摘錄內容。
• be quiet! 是 Listan GmbH & Co. KG. 的註冊商標。本文件提及的其他產品和公司名稱可能是其各自擁有者的品牌或商標。
  依照公司政策，所有 Listan 產品都在持續發展。Listan 保留變更與改良本文件所述之任何產品的權利，恕不事先通知。
• 在任何情況下，對於資料或收入的損失或任何特殊、偶然、直接或間接的損害，無論如何發生，Listan 概不負責。
• 本文件內容代表撰寫當下的狀況。對於本文件內容的正確性或完整性，Listan 不承擔任何明示或暗示之責任，包括但不限於市場適宜性和適用於特定目的之隱含保證，除非適用的法律或管轄權明確規定這類責任。

Listan 保留隨時變更本文件或撤銷本文件的權利，恕不事先通知。

2. 規格

主機板相容性 E-ATX (30.5 x	27.5cm), ATX, M-ATX, Mini-ITX
機殼類型 中直立式
PSU PS2 ATX (未包含)
尺寸(長x寬x高,單位:mm)	532 x 240 x 514
材質鋼(SECC)、ABS 塑膠、	強化玻璃*
重量(kg) 10.49 (淨重) / 12.5	(毛重)11.22 (淨重) / 13.23 (毛重)*
I/O 面板 2x USB 3.0、1x USB	3 2.0、HD 音訊(麥克風+音訊)、風扇控制器、HDD 狀態 LED 燈
PCI 插槽	7 + 2
磁碟機槽	最多 7x 3.5"(包含3個在内)最多 14x 2.5"(包含6個在内)
預先安裝的風扇(mm)/(rpm)	前:1x Pure Wings 2 140 / 1,000後:1x Pure Wings 2 140 / 1,000
選用風扇(mm)	前:2x 140/120上:3x 140/120PSU 遮罩:1x 140/120
選用散熱器(mm)	前:120, 140, 240, 280, 360上:120, 240, 360後:120, 140
最大尺寸(mm)	CPU 散熱器:高達 185PSU:288GPU:449/287(不含 HDD 盒)
降噪	隔音墊(前端/側面/上方)
散熱解決方案	空氣通道(上方和前端)3 段式風扇控制器(3x 3針)

1. 内容

圖片 零件名稱 數量 用途
	HDD 盒 1 安裝硬碟
	HDD 減震靜音膠圈 4 分離式安裝	HDD
	HDD 螺絲 12 固定 HDD
	M3 螺絲 12 固定 SSD
	6#32 螺絲 12 固定主機板
	束線帶 6 線材管理
	支架螺絲 1 固定 E-ATX 主機板

4. 分解圖和零件說明

A側面板I HDD插槽蓋板*
B機殼機體J HDD盒
C風扇和散熱器適用的可拆卸頂端托架K主機板	托盤
DPSU遮罩上蓋板L SSD托架
E Pure Wings 2風扇M強化玻璃側窗*
F底板空氣濾網N前置I/O面板
G機殼前板	O PSU 托架
H 前空氣濾網

*Silent Base 601 Window only

4.1 前置 I/O 和媒體連接埠

A 3 段式風扇控制器 E 重設按鈕
B USB 2.0 F HDD LED
C HD 音訊(麥克風和音訊)G USB 3.0
D 電源按鈕

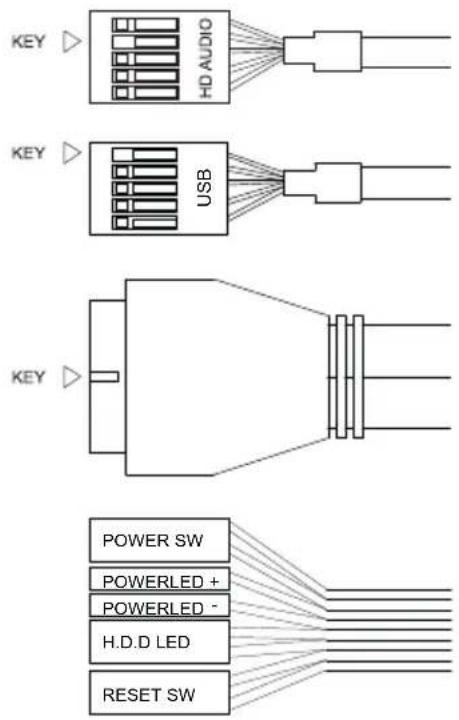

4.2 I/O 連接埠

前置 I/O 連接埠必須連接至主機板。主機板手冊提供主機板針腳配置的相關資訊。

HD 音訊（耳機和麥克風插孔）

找出主機板上的 HD 音訊接頭，將 HD 音訊線插到配置的插槽。

USB 2.0

找出主機板上的 USB 2.0 接頭，將 USB 2.0 繫線插到配置的插槽。

USB 3.0

找出主機板上的 USB 3.0 接頭，將 USB 3.0 纜線插到配置的插槽。

啟閉開關、電源開啟 LED、磁碟運作 LED、重置按鈕

圖中所示的插頭將機殼的啟閉開關和 LED 燈連接至主機板。請務必遵守 LED 的正確極性。

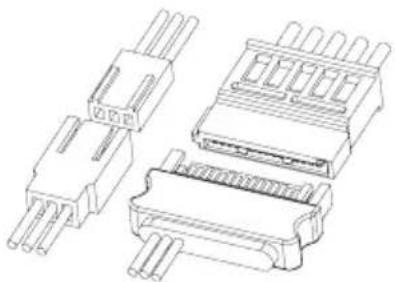

4.3 使用风扇控制器

請將風扇速度控制器的 S-ATA 接頭連接到電源，即可控制最多三部 3-pin 風扇。

我们很高兴您选择购买了我们的 Silent Base PC 机箱。请在安装前仔细阅读此处提供的信息并遵循所有操作说明。如有其他问题，请联系我们的客户服务部门。请在制造商详细信息栏查看联系方式。

保固

制造商为用户提供3年保固（仅限直接从be quiet!授权经销商处购买的产品）
申请保固服务时需要出具您的原始购买收据。请妥善保管您的收据。
- 任何类型的改动和/或技术改造，或机械力量造成的损坏都将使您的保固无效。
- 如要阅读完整的保固条款，请参阅我们网站bequiet.com上的服务/保固条件

我们的通用商业条款和条件同样适用。详细信息请参阅bequiet.com。

制造商详细信息

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany

访问 bequiet.com 上的联系部分了解正确的区域服务信息。

如需在德国境内提供支持服务，请拨打我们的免费服务热线

周一至周五 09:00 - 17:30 ( UTC+1 )

电话 [phone] - 44 传真 [phone]

电子邮箱: [e-mail]

网址: www.bequiet.com

版权

• 未经Listan事先书面许可，不得复制、公开、发布或存储本文档的内容或其摘录。
• be quiet! 是 Listan GmbH & Co. KG 的注册商标。本文档中提及的其它产品和公司名称均为其各自拥有者的品牌或商标。
• 根据公司政策规定，所有Listan产品均要不断改进。因此，Listan保留对本文档中所述任何产品进行修改和改进的权利，恕不另行通知。
• 在任何情况下，Listan 均不会对可能发生的数据和收益损失，或特定、意外、间接或直接损害承担责任。
• 本文档的内容代表了撰写时的状态。对于本文档内容的准确性或完整性，Listan 不会明示或默示承担任何责任，包括但不限于对适销性和适用于特定用途的隐性担保，除非相应法律或判例法对此类责任有相关规定。

Listan 保留随时修改或撤销本文档的权利，恕不另行通知。

2. 规格

主板兼容性 E-ATX (30.5 x 27.5cm), ATX, M-ATX, Mini-ITX
机箱类型 中塔
电源 PS2 ATX (未包括)
尺寸(长x宽x高[mm]) 532 x 240 x 514
材料 钢(镀锌钢板)、ABS塑料、钢化玻璃*
重量(kg) 10.49 (净重) / 12.5 (毛重)11.22 (净重) / 13.23 (毛重)*
I/O 面板 2x USB 3.0、1x USB 2.0、HD 音频(麦克风+音频)、风扇控制器、硬盘状态 LED指示灯
PCI 槽	7 + 2
驱动器槽 最多 7x 3.5"(已包括 3 个)最多 14x 2.5"(已包括 6 个)
预装风扇(mm)/(rpm)	前面: 1x Pure Wings 2 140 / 1,000后面: 1x Pure Wings 2 140 / 1,000
可选风扇(mm)	前面: 2x 140/120顶部: 3x 140/120电源护罩: 1x 140/120
可选散热器(mm)	前面: 120, 140, 240, 280, 360顶部: 120, 240, 360后面: 120, 140
最大尺寸(mm)	CPU散热器: 最大 185电源: 288GPU: 449/287 (不含硬盘笼)
噪声消除	隔音垫(前面/侧面/顶部)
散热解决方案	气道(顶部和前面)3段风扇控制器(3x 3针)

*Silent Base 601 Window

1. 内容

图像 配件名称 数量 使用
	硬盘笼 1 硬盘安装
	硬盘橡胶减震条 4 硬盘分离式安装
	硬盘螺丝 12 固定硬盘
	M3 螺丝 12 紧固固态硬盘
	6#32 螺丝 12 固定主板
	束线带 6 线缆管理
	托脚螺丝	1 固定 E-ATX 主板

4. 配件分解图及说明

A 侧面板I硬盘插槽盖*
B 箱体J硬盘笼
C 用于风扇和散热器的可拆卸顶部支架K主板托盘
D 电源护罩顶盖L固态硬盘支架
E Pure Wings 2静音风扇M钢化玻璃侧窗口*
F 底板空气过滤器	N	前面I/O面板
G 机箱前面	O	电源支架
H 前面空气过滤器

*Silent Base 601 Window only

4.1 前面 I/O 和媒体端口

A 3 段风扇控制器 E 复位按钮
B USB 2.0 F 硬盘 LED
C HD 音频(麦克风和音频)G USB 3.0
D 电源按钮

4.2 I/O 端口

提供的前面 I/O 端口需要连接到主板。在主板手册上可找到有关针脚分配的信息。

HD 音频（耳机和麦克风插口）

确定主板上的 HD 音频针脚接口并将 HD 音频线插接到那里分配的插口。

USB 2.0

在主板上找到 USB 2.0 针脚接口并将 USB 2.0 线插接到那里分配的插口。

USB 3.0

在主板上找到 USB 3.0 针脚接口并将 USB 3.0 线插接到那里分配的插口。

打开/关闭开关、开机 LED、磁盘操作 LED、复位按钮

图示的插头将机箱的打开/关闭开关和 LED 灯连接到主板。注意不要搞错 LED 的极性。

4.3 使用风扇控制器

请将风扇速度控制器的S-ATA接头插接到电源，以控制最多三个3针风扇。

TW: 若要拆除側面板，請按壓機殼背面的按鈕。然後將側面板輕輕地拖向自己。

CN: 要卸下侧面板，请按机箱后面的按钮。然后向内轻轻拖动侧板。

TW: 若要拆除前面板，從底部將其拉起並於上方拉出。

CN: 要卸下前置面板，请从底部向上拉，然后在顶部将其抽出。

TW: 若要插入前面板，請在上方將其滑入至底部。

CN: 要插入前置面板，请在顶部将其滑入，直至下滑到底部

TW: 您可視需求加以拆卸或調整位置，安裝顯示卡或進行線材管理

CN: 根据要求，可以卸下或重新放置它们以安装显卡或用于线缆管理

TW: 為了將佈線最佳化，如有需要，最多可將蓋板的兩個部分「頂出」。

CN: 为优化布线，必要时最多可以“凿除”这些盖的两个单独部分。

TW: 使用主機板螺絲固定主機板。已預先安裝 ATX 主機板支架。

CN: 用主板螺丝固定主板。ATX 主板托脚已预装。

TW: 鬆開並拆下個別 PCI 插槽蓋板，再試著插入 PCI / PCI-E 附加卡。

CN: 在尝试插入 PCI / PCI-E 扩充卡之前，拧下螺丝并分离各自 PCI 插槽盖。

TW: 顯示卡也可以垂直安裝。進行垂直安裝所需的「豎卡」不包含在交付範圍內

CN: 显卡也可以垂直安装。出厂时没有提供实现此功能需要的“扩展卡”

TW: 鬆開機殼背面的滾花頭螺絲，然後拆除電源供應器托架。

CN: 拧下机箱后面的滚花头螺丝，然后卸下电源支架。
