| Marque | Be Quiet! |
| Modèle | Silent Base 601 |
| Type de produit | Unité centrale (Moyen Tour) |
| Dimensions (L x H x P) | 532 x 240 x 514 mm |
| Poids net (sans vitre / avec vitre) | 10.49 kg / 11.22 kg |
| Poids brut (sans vitre / avec vitre) | 12.5 kg / 13.23 kg |
| Matériaux | Acier SECC, plastique ABS, verre trempé (version Window) |
| Alimentation supportée | PS2 ATX (non incluse) |
| Formats de carte mère supportés | E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX |
| Connectique en façade | 2x USB 3.0, 1x USB 2.0, audio HD (micro + casque), contrôleur de ventilateurs, LED HDD et alimentation |
| Emplacements PCI | 7 + 2 (emplacements verticaux pour carte graphique) |
| Baies de stockage | Jusqu'à 7 x 3,5" (8 inclus) / jusqu'à 14 x 2,5" (6 inclus) |
| Ventilateurs préinstallés | 1x Pure Wings 2 140 mm avant (1000 tr/min), 1x Pure Wings 2 140 mm arrière (1000 tr/min) |
| Emplacements supplémentaires pour ventilateurs | Avant : 2x 140/120 mm ; Dessus : 3x 140/120 mm ; Cache alimentation : 1x 140/120 mm |
| Emplacements pour radiateurs | Avant : 120/140/240/280/360 mm ; Dessus : 120/240/360 mm ; Arrière : 120/140 mm |
| Dimensions maximales du ventirad | Jusqu'à 185 mm |
| Dimensions maximales de l'alimentation | Jusqu'à 288 mm |
| Dimensions maximales du GPU | 449 mm (sans cage HDD) / 287 mm (avec cage HDD) |
| Insonorisation | Panneaux d'isolation acoustique avant, latéral et dessus |
| Filtres à poussière | Filtres amovibles avant et sous le boîtier |
| Contrôleur de ventilateurs intégré | 3 niveaux (3 ventilateurs 3 broches max.) |
| Garantie constructeur | 3 ans (sur présentation de la facture) |
| Accessoires inclus | Cage HDD, découplages en caoutchouc, vis HDD, vis M3, vis 6#32, colliers de serrage, entretoise E-ATX |
| Entretien et nettoyage | Nettoyer les filtres à poussière régulièrement ; utiliser un chiffon doux et sec pour le boîtier ; éviter les produits abrasifs |
| Sécurité | Débrancher l'appareil avant toute intervention ; respecter les consignes de montage ; ne pas modifier le châssis (annulation de garantie) |
| Pièces détachées et réparabilité | Ventilateurs, filtres, câbles et accessoires disponibles ; contacter le service client pour les pièces spécifiques |
| Informations générales | Conçu pour une utilisation silencieuse ; compatible watercooling ; gestion de câbles optimisée |
FOIRE AUX QUESTIONS - Silent Base 601 Be Quiet!
Questions des utilisateurs sur Silent Base 601 Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice Silent Base 601 - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Silent Base 601 de la marque Be Quiet!.
MODE D'EMPLOI Silent Base 601 Be Quiet!

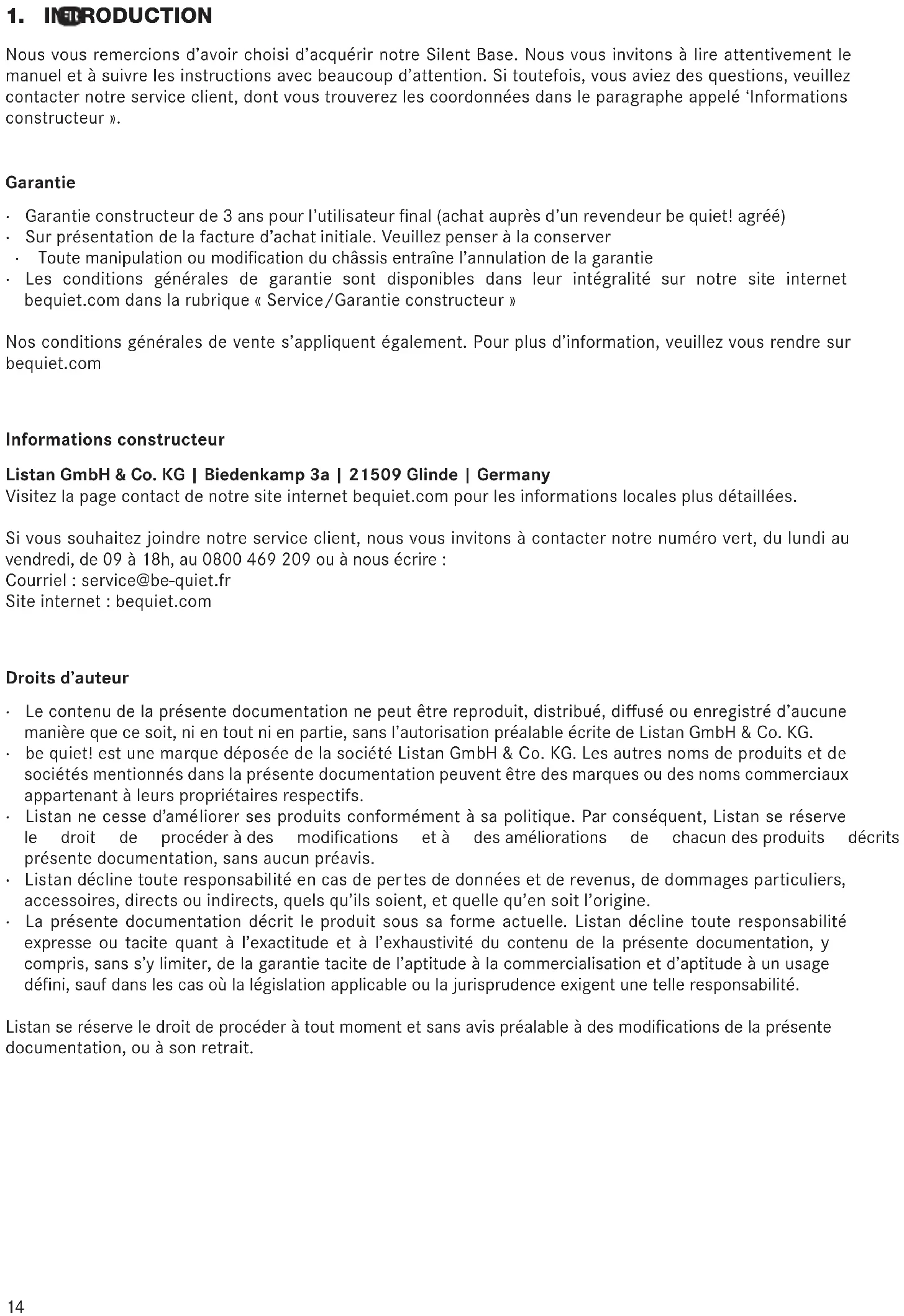

Nous vous remercions d'avoir choisi d'acquérir notre Silent Base. Nous vous invitons à lire attentivement le manuel et à suivre les instructions avec beaucoup d'attention. Si toutefois vous avez des questions, veuillez contacter notre service client, dont vous trouverez les coordonnées dans le paragraphe appelé 'Informations constructeur'.
Garantie
- Garantie constructeur de 3 ans pour l'utilisateur final (achat auprès d'un revendeur be quiet! agréé)
- Sur présentation de la facture d'achat initiale. Veuillez penser à la conserver.
- Toute manipulation ou modification du châssis entraîne l'annulation de la garantie
- Les conditions générales de garantie sont disponibles dans leur intégralité sur notre site internet bequiet. com dans la rubrique « Service/Garantie constructeur »
Nos conditions générales de vente s'appliquent également. Pour plus d'informations, veuillez vous rendre sur bequiet. com
Informations constructeur
Visitez la page contact de notre site internet bequiet.com pour les informations locales plus détaillées.
Si vous souhaitez joindre notre service client, nous vous invitons à contacter notre numéro vert, du lundi au vendredi, de 09 à 18h, au 0800 469 209 ou à nous écrire :
Courriel : service@be-quiet.fr
Site internet : be-quiet.com
Droits d'auteur
- Le contenu de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré d'aucune manière que ce soit, ni en tout ni en partie, sans l'autorisation préalable écrite de Listan GmbH & Co. KG.
- be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
- Listan ne cesse d'améliorer ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et à des améliorations de chacun des produits décrits dans la présente documentation, sans aucun préavis.
- Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu'ils soient, et quelle qu'en soit l'origine.
- La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite quant à l'exactitude et à l'exhaustivité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et d'aptitude à un usage défini, sauf dans les cas où la législation applicable ou la jurisprudence exigent une telle responsabilité.
Listan se réserve le droit de procéder à tout moment et sans avis préalable à des modifications de la présente documentation, ou à son retrait.

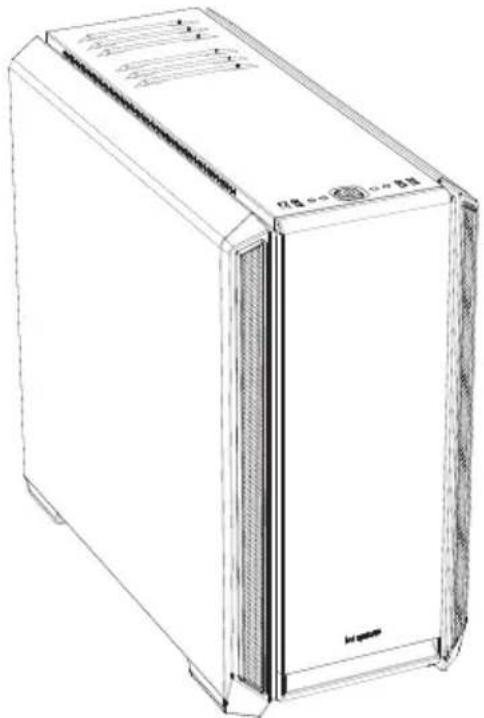

2. Caractéristiques
| Compatibilité carte mère E-ATX (30.5 x 27.5cm), ATX, M-ATX, Mini-ITX | |
| Type de boîtier Moyen Tour | |
| Alimentation PS2 ATX (non incluse) | |
| Dimensions (L x h x p en mm) 53 | 2 x 240 x 514 |
| Matériaux Acier (SECC), plastique ABS, verre trempé* | |
| Poids (kg) 10.49 (net) / 12.5 | (brut)11.22 (net) / 13.23 (brut)* |
| Connectique en façade 2x USB | 3.0, 1x USB 2.0, prises audio HD (microphone + audio), Contrôleur de ventilateurs, disques durs et LED |
| Emplacements PCI 7 + 2 | |
| Lecteurs baies Jusqu'à 7x 3.5" (8 inclus)Jusqu'à 14x 2.5" (6 inclus) | |
| Ventilateurs préinstallés (mm) / (rpm) | Devant: 1x Pure Wings 2 140 / 1,000Arrière: 1x Pure Wings 2 140 / 1,000 |
| Emplacements supplémentaires pour ventilateurs (mm) | Devant: 2x 140/120Dessus: 3x 140/120Cache alimentation: 1x 140/120 |
| Emplacements supplémentaires pour radiateurs (mm) | Devant: 120, 140, 240, 280, 360Dessus: 120, 240, 360Arrière: 120, 140 |
| Dimensions maximales (mm) Ventirad: jusqu'à 185Alimentation: 288GPU: 449/287 (sans cage pour disques durs) | |
| Insonorisation | Panneaux d'isolation acoustique (avant / côté / dessus) |
| Solutions de refroidissement | Système d'aération (dessus et devant)Contrôleur de ventilateur à 3 niveaux (3x 3-pin) |
*Silent Base 601 Window
3. Accessoires
| Images | Nom de la pièce | Quantité | Usage |
 | Cage pour disque dur 1 Installation du disque dur | ||
 | Découplage du disque dur en caoutchouc | 4 Montage découplé de la disque dur | |
 | Vis HDD 12 Ajouter le disque dur | ||
 | Vis M3 12 Fixer le SSD | ||
 | Vis 6#32 12 Fixation de la carte mère | ||
 | Colliers de serrage 6 Gestion des câbles | ||
 | Entretoise 1 Fixer une carte mère E-ATX |

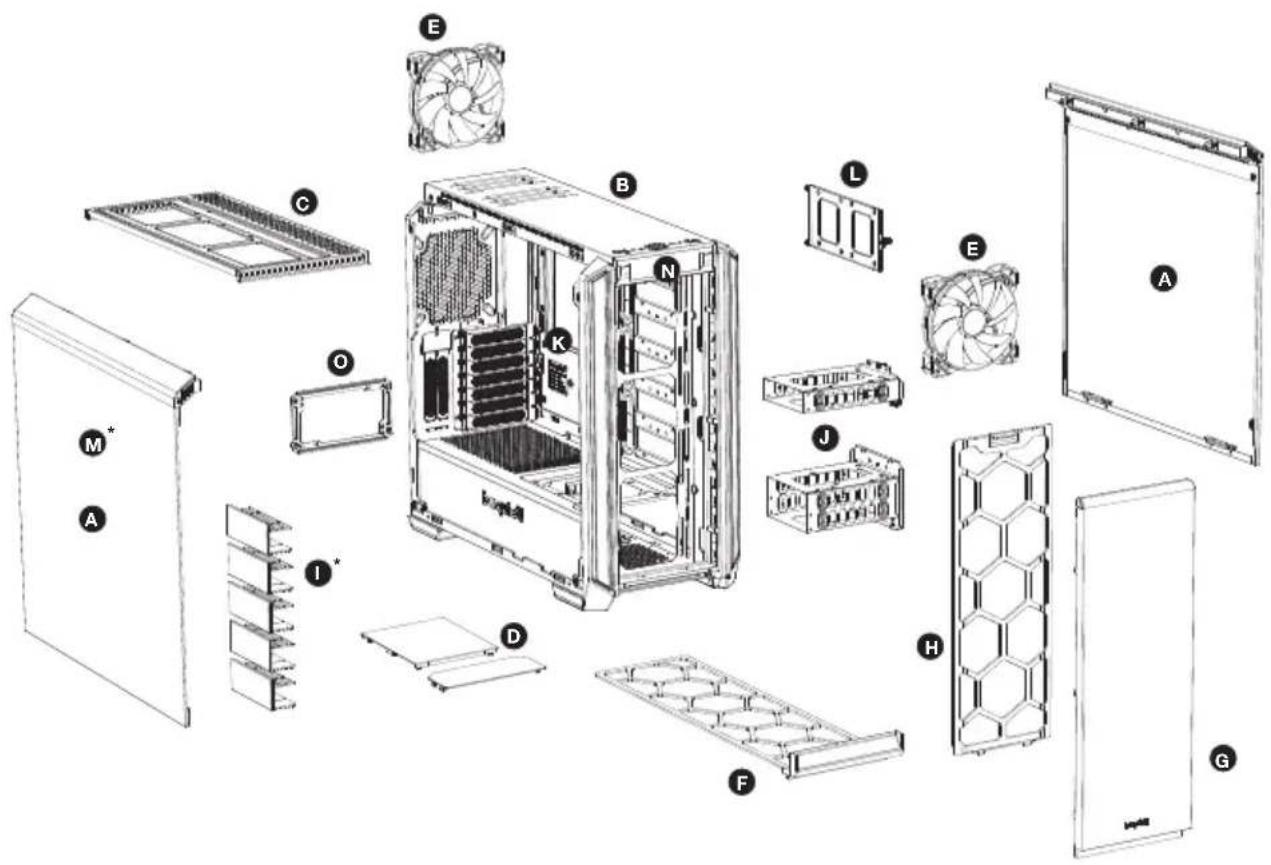

4. VUE éclatée et description des pièces
| A | Panneau latéral I Protection emplacement HDD* | ||
| B | Corps du boîtier J Cage pour disque dur | ||
| C | Support détachable pour ventilateurs et radiateurs | K | Plateau de carte mère |
| D | Panneau supérieur du cache alimentation | L | Support SSD |
| E | VentilateurPure Wings 2 | M | Fenêtre latérale en verre trempé* |
| F | Fltre à poussière sous le boîtier N Connectique en façade | ||
| G | Avant du boîtier O Support d'alimentation | ||
| H | Filtre à poussière avant |
*Silent Base 601 Window only

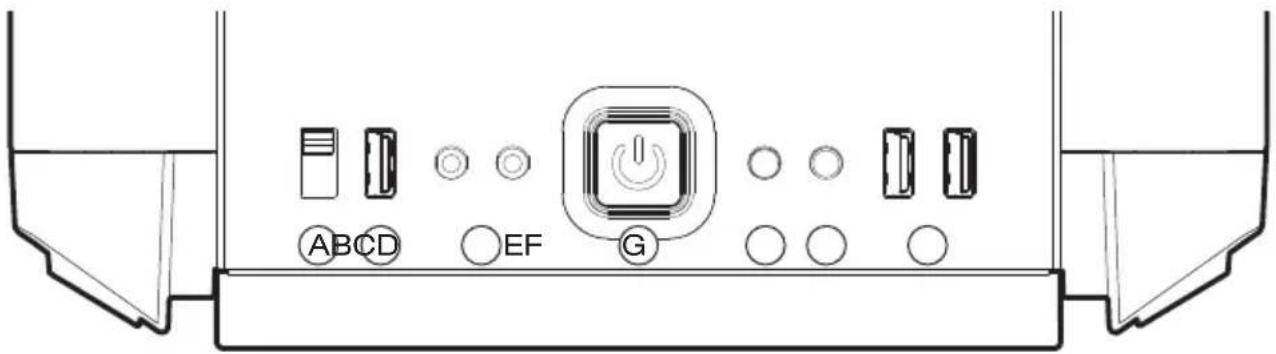

4.1 Connectique en façade
| B | USB 2.0 F HDD LED | |
| C | Audio HD (microphone et audio) | G USB 3.0 |
| D | Bouton marche/arrêt | |
4.2 Connectique interne
Le panneau supérieur dispose de plusieurs connectiques qui doivent être installées. Reportez-vous au manuel de votre carte mère pour obtenir des informations détaillées.
HD audio (prise téléphone/prise micro)
Identifiez les broches du panel audio sur votre carte mère. Branchez les câbles à la carte mère.
USB 2.0
Identifiez les broches USB 2.0 sur la carte mère. Branchez le câble USB 2.0 dans les prises correspondantes.
USB 3.0
Identifiez les broches USB 3.0 sur la carte mère. Branchez le câble USB 3.0 dans les prises correspondantes.

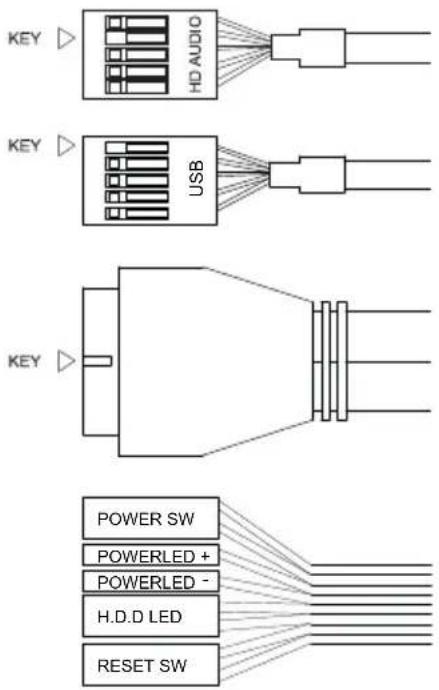

Bouton marche/arrêt, allumage LED, fonctionnement LED et bouton réinitialisation
Les fiches illustrées relient l'interrupteur marche / arrêt et les lampes LED du boîtier à votre carte mère. Prenez soin de respecter la polarité avec les LED.


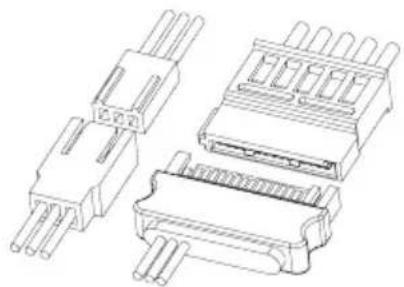

Branchez le connecteur SATA du régulateur de vitesse du ventilateur à votre alimentation pour prendre le contrôle d'un maximum de trois ventilateurs à 3-pin.
retrait de chaque composant
deMOntaŻ POSZCZegÓLnYCH eLeMentÓW OBudOWY
Désmontage de composants
FR: Pour retirer le panneau latéral, appuyez sur le bouton situé à l'arrière du boîtier. Puis, faites glisser légèrement le panneau latéral vers vous.
Tirez le panneau latéral vers le haut et l'extérieur.
FR: Pour retirer le panneau avant, tirez-le du bas vers le haut.
FR: Pour insérer le panneau avant, faites-le glisser du haut vers le bas.
FR: Selon les besoins, ils peuvent être supprimés ou repositionnés pour installer des cartes graphiques ou pour la gestion des câbles.
FR: Pour optimiser le routage des câbles en deux segments individuels, les couvercles peuvent être "perforés" si nécessaire.
Attention: Les segments cassés ne peuvent pas être réaménagés.
FR: Fixez la carte mère avec les vis de la carte mère. Les entretoises pour une carte mère ATX sont préinstallées.
FR: Dévissez et détachez les couvercles des emplacements PCI respectifs avant d'essayer d'insérer des cartes PCI / PCI-E additionnelles.
FR: Les cartes graphiques peuvent également être installées verticalement. La «Carte Riser» nécessaire pour y parvenir n'est pas incluse.
FR: Dévissez les vis à tête moletée à l'arrière du boîtier, puis retirez le support d'alimentation.
