Dark Base 700 - Jednostka Centralna Be Quiet! - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia Dark Base 700 Be Quiet! w formacie PDF.
| Typ obudowy | Średnia Wieża |
| Wymiary (dł. x wys. x gł.) | 241 x 519 x 544 mm |
| Materiały | Stal SECC 0,7-0,8 mm, aluminium 0,8-1,2 mm, tworzywo ABS, szkło hartowane 4 mm |
| Obsługiwany format płyty głównej | E-ATX (30,5 x 27,5 cm), ATX, M-ATX, Mini-ITX |
| Złącza na panelu przednim | 2x USB 3.0, 1x USB 3.1 Type C, HD Audio (mikrofon + słuchawki), kontroler RGB, regulator obrotów 4-poziomowy |
| Wbudowany regulator obrotów | 6x PWM 4-pin, hub PWM z przełącznikiem Silent/Performance |
| Maksymalna wysokość chłodzenia CPU | 130 mm |
| Maksymalna długość karty graficznej | 286 mm (z klatką HDD) / 430 mm (bez klatki) |
| Maksymalna długość zasilacza | 150-285 mm |
| Zatoki na nośniki | 7x 3,5" (w tym 1 w komorze), 3x 2,5" (plus 6 dodatkowych) |
| Dołączone wentylatory | 2x SilentWings® 3 140mm (1600 obr/min) - przód i tył |
| Dodatkowe miejsca na wentylatory | Przód: 2x 140/120, Góra: 3x 140/120, Osłona zasilacza: 1x 140/120, Tył: 1x 140/120 |
| Wsparcie dla chłodnic | Przód: 120/140/240/280/360 mm, Góra: 120/240/360 mm, Tył: 120/140 mm |
| Oświetlenie LED | Wielokolorowe LED przednie (biały, czerwony, zielony, niebieski, pomarańczowy, fioletowy) z ręcznym sterowaniem lub synchronizacją z płytą główną |
| Miejsca PCI | 7 + 2 (pionowe) |
| Gwarancja producenta | 3 lata (po okazaniu dowodu zakupu) |
| Waga | Około 14 kg (szacunkowo) |
| Zalecany zasilacz | ATX, maksymalna długość 285 mm |
| Filtry przeciwkurzowe | Przedni (wyjmowany) i dolny |
Często zadawane pytania - Dark Base 700 Be Quiet!
Pytania użytkowników dotyczące Dark Base 700 Be Quiet!
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Jednostka Centralna w formacie PDF za darmo! Znajdź swoją instrukcję Dark Base 700 - Be Quiet! i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Dark Base 700 marki Be Quiet!.

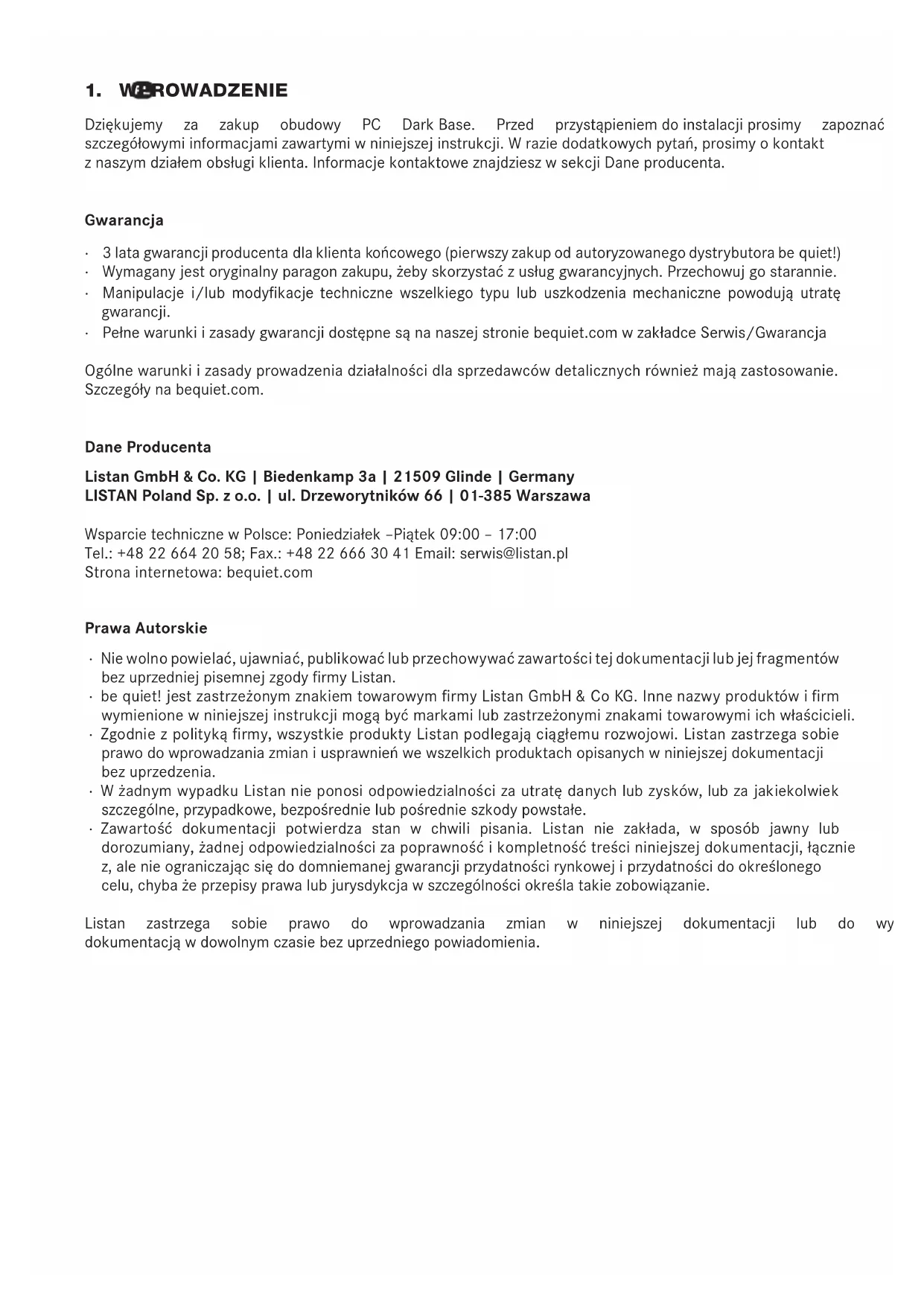

INSTRUKCJA OBSŁUGI Dark Base 700 Be Quiet!
Dziękujemy za zakup obudowy PC Dark Base. Przed przystąpieniem do instalacji prosimy zapoznać szczegółowymi informacjami zawartymi w niniejszej instrukcji. W razie dodatkowych pytań, prosimy o kontakt z naszym działem obsługi klienta. Informacje kontaktowe znajdziesz w sekcji Dane producenta.
Gwarancja
• 3 lata gwarancji producenta dla klienta końcowego (pierwszy zakup od autoryzowanego dystrybutora be quiet!)
- Wymagany jest oryginalny paragon zakupu, żeby skorzystać z usług gwarancyjnych. Przechowuj go starannie.
- Manipulacje i/lub modyfikacje techniczne wszelkiego typu lub uszkodzenia mechaniczne powodują utratę gwarancji.
- Pełne warunki i zasady gwarancji dostępne są na naszej stronie bequiet.com w zakładce Serwis/Gwarancja
Ogólne warunki i zasady prowadzenia działalności dla sprzedawców detalicznych również mają zastosowanie. Szczegóły na bequiet.com.
Dane Producenta
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany LISTAN Poland Sp. z o.o. | ul. Drzeworytników 66 | 01-385 Warszawa
Wsparcie techniczne w Polsce: Poniedziałek - Piątek 09:00 - 17:00 Tel.: +48 22 664 20 58; Fax.: +48 22 666 30 41 Email: serwis@listan.pl Strona internetowa: bequiet.com
Prawa Autorskie
- Nie wolno powielać, ujawniać, publikować lub przechowywać zawartości tej dokumentacji lub jej fragmentów bez uprzedniej pisemnej zgody firmy Listan.
- be quiet! jest zastrzeżonym znakiem towarowym firmy Listan GmbH & Co KG. Inne nazwy produktów i firm wymienione w niniejszej instrukcji mogą być markami lub zastrzeżonymi znakami towarowymi ich właścicieli.
- Zgodnie z polityką firmy, wszystkie produkty Listan podlegają ciągłemu rozwojowi. Listan zastrzega sobie prawo do wprowadzania zmian i usprawnień we wszelkich produktach opisanych w niniejszej dokumentacji bez uprzedzenia.
- W żadnym wypadku Listan nie ponosi odpowiedzialności za utratę danych lub zysków, lub za jakiekolwiek szczególne, przypadkowe, bezpośrednie lub pośrednie szkody powstałe.
- Zawartość dokumentacji potwierdza stan w chwili pisania. Listan nie zakłada, w sposób jawny lub dorozumiany, żadnej odpowiedzialności za poprawność i kompletność treści niniejszej dokumentacji, łącznie z, ale nie ograniczając się do domniemanej gwarancji przydatności rynkowej i przydatności do określonego celu, chyba że przepisy prawa lub jurysdykcja w szczególności określa takie zobowiązanie.
Listan zastrzega sobie prawo do wprowadzania zmian w niniejszej dokumentacji lub do wy dokumentacją w dowolnym czasie bez uprzedniego powiadomienia.

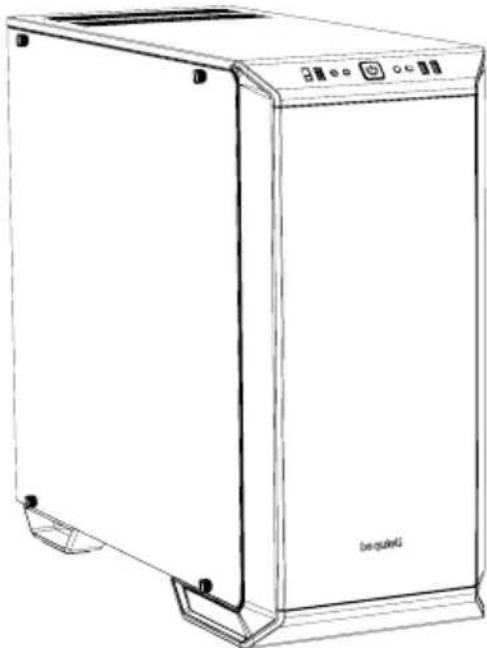

2. SPECYFIKACJA
| Wymiary (S x W x G w mm) 241 x | 519 x 544 |
| Typ obudowy Midi Tower | |
| Materiał Stal SECC 0.7 - 0.8mm, aluminium 0.8 - 1.2mm, tworzywo ABS,hartowane szkło 4mm | |
| Wspiera płyty główne E-ATX (30.5 x 27.5cm), ATX, M-ATX, Mini-ITX | |
| Przedni panel I/O 2x USB 3.0, | x USB 3.1 Typ C, Audio HD(mikrofon + gniazdo słuchawkowe), przełącznik sterujący RGB, 4-stopniowy regulator wentylatora |
| Kontroler obrotów wentylatorów | 6x 4-pin, regulacja stopniowa, hub PWM |
| Max. wysokość coolera (mm) | 180 |
| Max. długość karty graficznej (mm) | 286 / 430 (bez koszyka HDD) |
| Długość zasilacza (mm) 150 - | 285 |
| Gniazda PCI 7 + 2 | |
| Zatoka 3.5” 7 | |
| Zatoka 2.5” 3 + 6 | |
| Wentylatory (mm)/(rpm) Przód: | 1x SilentWings ® 3 140mm / 1,600Tyt: 1x SilentWings ® 3 140mm / 1,600 |
| Opcjonalne wentylatory (mm) | Przód: 2x 140/120Góra: 3x 140/120Piwnica zasilacza: 1x 140/120Dót: 1x 140/120 |
| Wsparcie dla radiatorów (mm) | Przód: 120, 140, 240, 280, 360Góra: 120, 240, 360Tyt: 120, 140 |
| Dodatkowe funkcje | Przełączalny tryb multi, kolorowe podświetlenie RGB LED w panelu przednim (biały, czerwony, zielony, niebieski, pomarańczowy, fioletowy),obsługa LED płyty głównej |
- ZAWARTOŚĆ
| Rysunek | Nazwa części | Ilość | Zastosowanie |
 | Koszyk HDD 1 | Do instalacji dodatkowego HDD lub dwóch SSD | |
 | Gumy oddzielające HDD 4 | Do instalacji dodatkowego gniazda HDD | |
 | Śruby HDD 6#32 12 Montaż HDD | ||
 | Śruby M3 20 Montaż SSD | ||
 | Śruby 6#32 8 Montaż MB | ||
 | Śruby wentylatora 6#32 28mm | 4 Montaż wentylatora dolnego | |
 | Opaski zaciskowe | 6 | Ułożenie kabli |

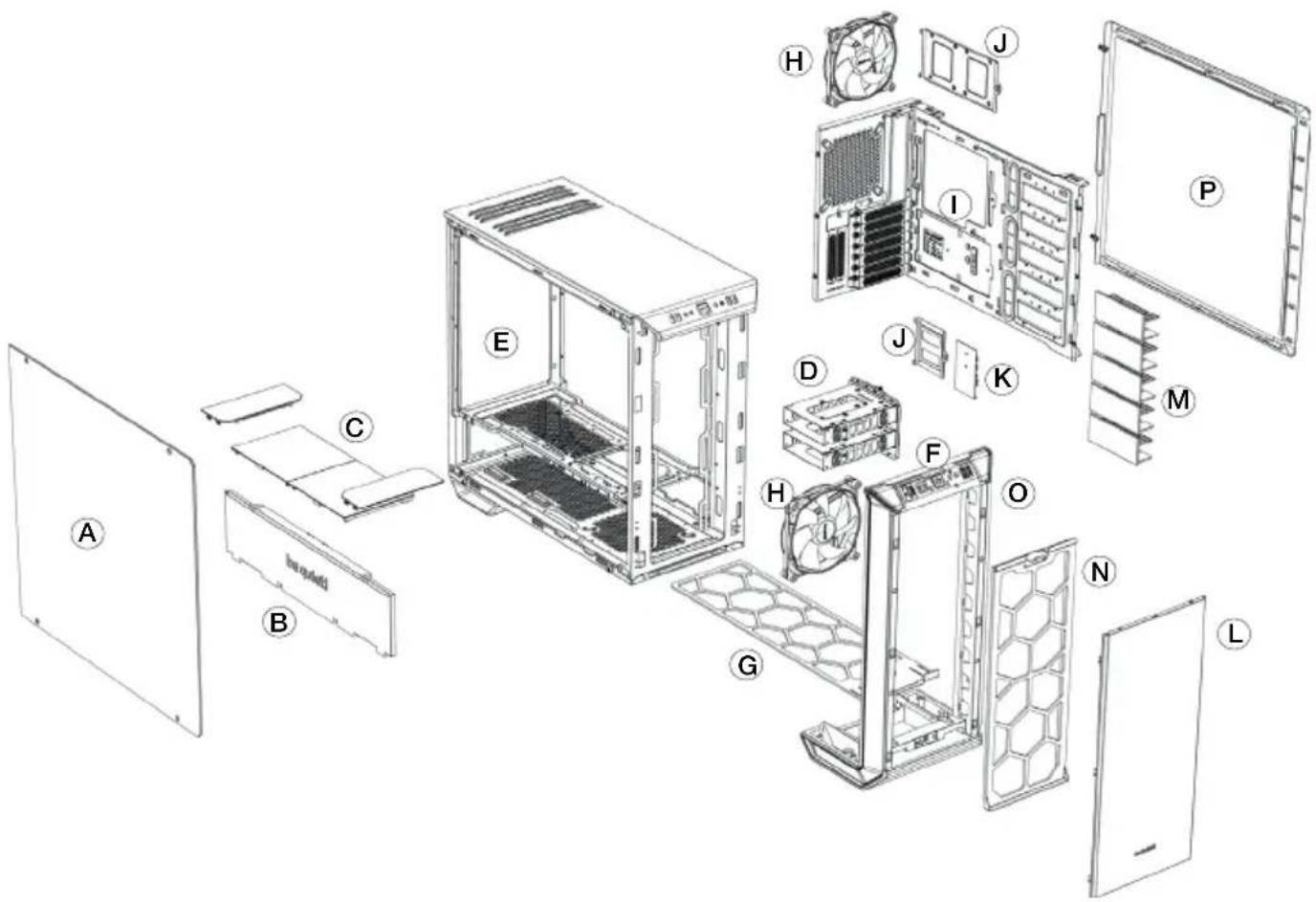

4. WIDOK SZCZEGÓŁOWY I CZĘŚCI
| A | Panel boczny ze szkła hartowanego I Tacka na płytę główną | ||
| B | Przednia osłona piwnicy PSU J Tacka SSD | ||
| C | Górna pokrywa piwnicy PSU K Kontroler PCB wentylatora i LED | ||
| D | Gniazda HDD L Zewnętrzna pokrywa przednia | ||
| E | Rama obudowy | M | Zaślepka gniazda HDD |
| F | Przedni panel IO N Przedni filtr powietrza | ||
| G | Dolny filtr powietrza O Panel przedni | ||
| H | Wentylator SilentWings® 3 | P | Panel boczny |

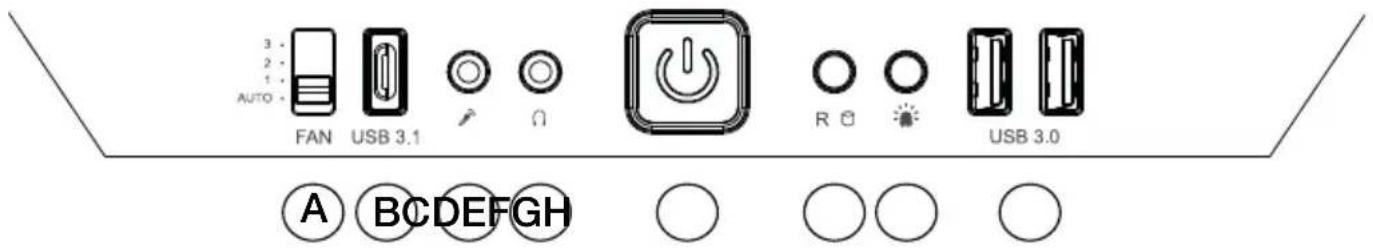

4.1 PANEL PRZEDNI I/O I WEJŚCIA MULTIMEDIÓW
| B USB 3.1 Typ C F HDD LED / Reset | ||
| C Mikrofon G Przełącznik LED | ||
| D Słuchawki H USB 3.0 |
4.2 ZŁĄCZA I/O
Przednie porty wejścia / wyjścia wymagają podłączenia do płyty głównej. Informacje na temat przyporządkowania pinów i gniazd znajdują się w podręczniku do płyty głównej.
Audio HD (Gniazdo słuchawkowe/gniazdo mikrofonowe)
Znajdź złącze audio HD na płycie głównej i podłącz przewody audio HD do wyznaczonych gniazd.
USB 3.1 Typ C
Znajdź złącza typu USB 3.1 typ C i podłącz przewody USB 3.1 typ C do odpowiednich gniazd.
USB 3.0
Znajdź złącza USB 3.0 na płycie głównej i podłącz przewody USB 3.0 do wyznaczonych gniazd.

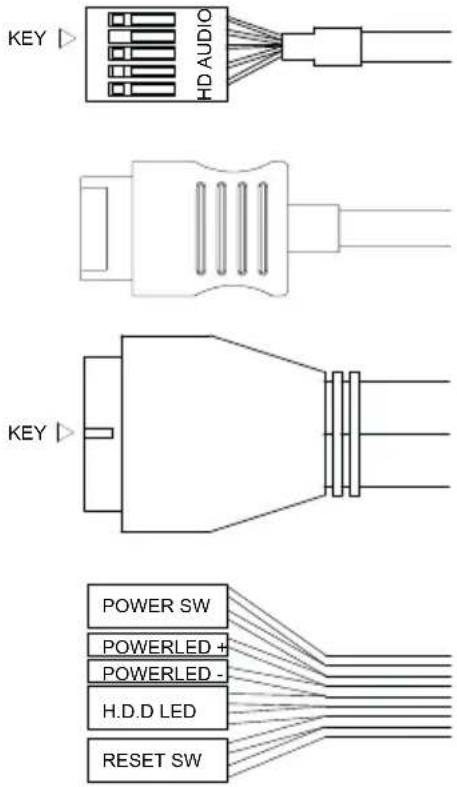

Przełącznik On/Off, dioda LED zasilania, dioda LED pracy dysku, przycisk Reset
Zilustrowane wtyczki podłączają przełącznik On/Off i LED obudowy do płyty głównej. Zwróć uwagę na prawidłową biegunowość LED.


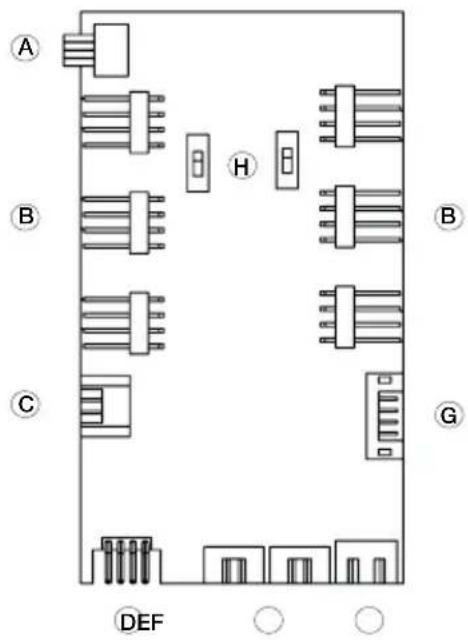

KEY HD AUDIO KEY POWER SW POWERLED + POWERLED - H.D.D LED RESET SW4.3 UKŁAD WEJŚĆ/ PORTÓW NA PŁYCIE PCB
| B 4- pinowe złącze PWM wentylatora |
| C Podłączenie LED płyty głównej |
| D Wyjście LED dla dodatkowych zewnętrznych diod LED |
| E Podłączenie przednich diod LED |
| F Podłączenie zasilania SATA |
| G Porty przełącznika kontrolera wentylatora i przełącznika LED panelu przedniego I/O |
| H Przełącznik do wyboru pomiędzy trybem Silence a trybem Performance |
Uwaga: Dla zapewnienia prawidłowego działania kontrolera wentylatora i oświetlenia LED, upewnij się, że kabel F podłączony do zasilacza.

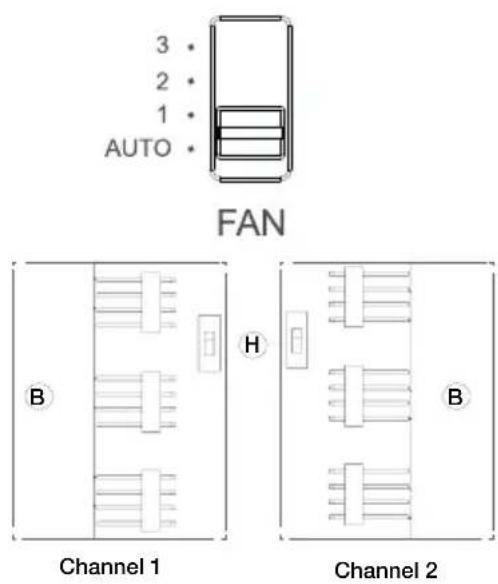

4.4 KONTROLER WENTYLATORA
Sterownik wentylatora ma dwa tryby pracy.
1. Praca automatyczna
W tym trybie wykorzystywany jest sygnał PWM z płyty głównej, a prędkość obrotowa wszystkich podłączonych wentylatorów PWM może być regulowana automatycznie za pośrednictwem płyty głównej. W tym trybie regulator suwakowy kontrolera wentylatorów musi znajdować się w położeniu początkowym „AUTO”.
Automatyczne sterowanie wentylatorów PWM wymaga, by kabel „A” płytki PCB (4.3) był podłączony do złącza PWM płyty głównej. W razie braku takiego podłączenia prędkością obrotową wentylatorów można sterować tylko ręcznie.
2. Sterowanie ręczne
Jeżeli suwak kontrolera wentylatorów zostanie przesunięty z pozycji wyjściowej „AUTO”, sygnał PWM zostanie zignorowany a prędkość wentylatorów można ręcznie ustawić na jedną z trzech stałych prędkości.
Łącznie można podłączyć do sześciu wentylatorów PWM do płytki PCB kontrolera wentylatora. Te sześć podłączeń jest podzielonych na dwa kanały (prawy i lewy), każdy z trzema podłączeniami. Dzięki działaniu przełącznika "H" na płytce PCB kanały te można przełączać niezależnie od siebie między trybami "Silent" i "Performance".
Współczynniki prędkości podłączonych wentylatorów PWM są określone poniżej, zgodnie z ustawieniami przełącznika wentylatora na panelu I/O.
| Tryb PerformanceW połączeniu z przełącznikiem na przednim panelu I/O50% | 800rpm* (Pozycja 1)70% | 1,120rpm* (Pozycja 2)100% | 1,600rpm* (Pozycja 3) | Tryb SilentW połączeniu z przełącznikiem na przednim panelu I/O25% | 400rpm* (Pozycja 1)45% | 640rpm* (Pozycja 2)65% | 1,040rpm* (Pozycja 3) |
Kiedy sterowanie suwakiem zostanie przywrócone do początkowego położenia "AUTO", sygnał głównej wznowi kontrolę wentylatorów.
4.5 OBSŁUGA PODŚWIETLENIA LED
Podświetlenie LED zainstalowane fabrycznie z przodu może być skonfigurowane w kilku kolorach i trybach pracy. Dalsze paski podświetlenia LED do oświetlania wnętrza obudowy mogą być podłączone do gniazda "D" na płytce PCB sterownika LED (4.3) przy maksymalnej łącznej mocy 24 W.
OSTRZEŻENIE! Można podłączać tylko diody LED 12V.
Aby przełączać się pomiędzy trybem synchronizacji a trybem sterowania ręcznego, należy naciskać przełącznik "G" przez około trzy sekundy.
Praca zsynchronizowana
Można podłączyć kabel "C" płytki PCB (4.3) do odpowiadającego mu gniazda kontrolera LED RGB płyty głównej. Zintegrowane oświetlenie może być wtedy kontrolowane przez płytę główną.
Informacje na temat obsługi kontrolera LED płyty głównej znajdują się w instrukcji płyty głównej.
W trybie ręcznym można przechodzić kolejno przez dostępne kolory (biały, czerwony, zielony pomarańczowy, fioletowy) poprzez krótkie naciśnięcie przycisku "G". Przejście pomiędzy kolorami można uzyskać z pomocą trybu „breath” dla wybranego wcześniej koloru.
Poszczególne etapy przełączania są następujące:
| 1 Biały 8 Niebieski breath | ||
| 2 Biały breath 9 Pomarańczowy | ||
| 3 Czerwony | 10 | Pomarańczowy breath |
| 4 Ozerwony breath 11 Fioletowy | ||
| 5 Zielony | 12 | Fioletowy breath |
| 6 Zielony breath | 13 | Tryb breath kolejno we wszystkich kolorach |
| 7 Niebieski | 14 | Podświetlenie LED wyłączone |
1. INTRODUCCIÓN
PL Zamontuj z powrotem radiator / wspornik wentylatora i zabezpiecz ponownie dwoma Zamontuj panel przedni zasilacza
PL Wykręć cztery śruby (łącznie z gumą oddzielającą), służącą do zamontowania panelu bocznego ze szkła
PL Przemieść wkręty (wraz z gumą oddzielającą), aby zamontować szklany panel boczny po wnej stronie

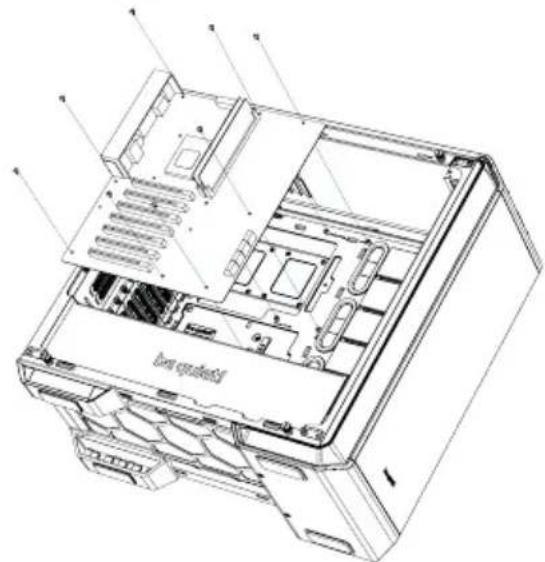

Motherboard / Mainboard / Carte Mère / Płyta główna / Placa base / Материнская плата
