| Type de produit | Boîtier moyen tour (Unité Centrale) |
| Dimensions (L x H x P) | 539 x 281 x 553 mm |
| Poids net | 10.82 kg (standard) / 11.43 kg (vitré) |
| Matériaux | Acier SECC, plastique ABS, verre trempé (version Window) |
| Alimentation compatible | PS2 ATX (non incluse), longueur max 288 mm |
| Compatibilité carte mère | E-ATX (30.5 x 27.5 cm), ATX, M-ATX, Mini-ITX |
| Connectique façade | 2x USB 3.0, 1x USB 2.0, prise audio HD (micro + casque), régulateur de ventilateurs, LED HDD |
| Emplacements PCI | 7 + 2 (vertical) |
| Baies de stockage | Jusqu'à 7x 3.5" (5 inclus), jusqu'à 15x 2.5" (11 inclus) |
| Ventilateurs préinstallés | 2x Pure Wings 2 140 mm (avant), 1x Pure Wings 2 140 mm (arrière), 1000 rpm |
| Emplacements ventilateurs supplémentaires | Avant: 1x 140/120, Dessus: 3x 140/120, Cache alim: 1x 140/120 |
| Emplacements radiateurs | Avant: 120/140/240/280/360/420, Dessus: 120/240/360, Arrière: 120/140 |
| Hauteur max ventirad | 185 mm |
| Longueur max GPU | 449 mm (sans cage HDD) / 287 mm (avec cage) |
| Insonorisation | Panneaux d'isolation acoustique sur les panneaux avant, latéraux et supérieur |
| Contrôle des ventilateurs | Régulateur manuel (5V, 8V, 12V) + hub PWM 6 ports |
| Filtres à poussière | Amovibles : avant et dessous |
| Garantie constructeur | 3 ans |
| Entretien courant | Nettoyage des filtres à poussière avec un aspirateur ou un chiffon doux |
| Pièces détachées disponibles | Contactez le service client (voir notice) |
FOIRE AUX QUESTIONS - Silent Base 801 Be Quiet!
Questions des utilisateurs sur Silent Base 801 Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice Silent Base 801 - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Silent Base 801 de la marque Be Quiet!.
MODE D'EMPLOI Silent Base 801 Be Quiet!

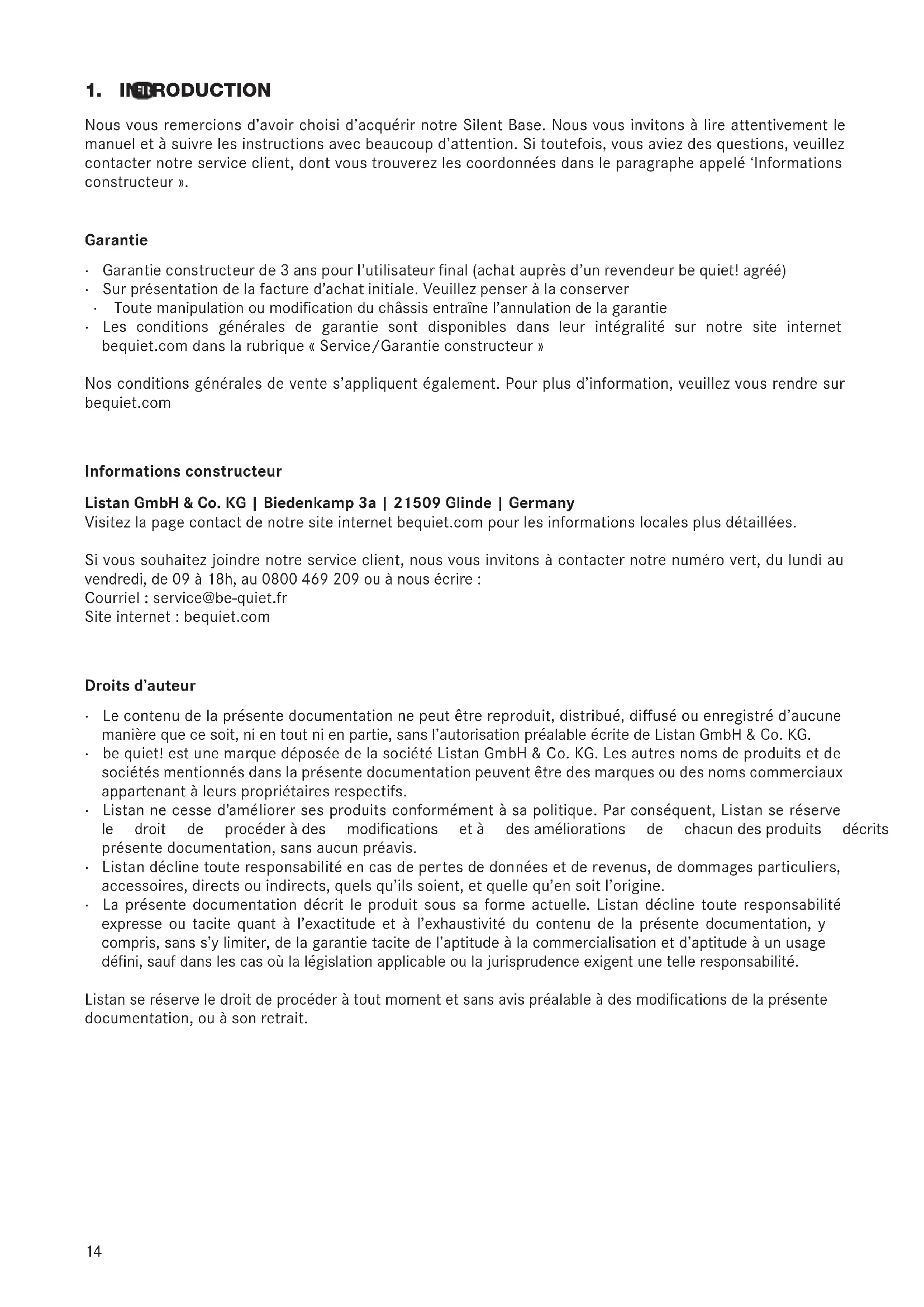

Nous vous remercions d'avoir choisi d'acquérir notre Silent Base. Nous vous invitons à lire attentivement le manuel et à suivre les instructions avec beaucoup d'attention. Si toutefois, vous aviez des questions, veuillez contacter notre service client, dont vous trouverez les coordonnées dans le paragraphe appelé 'Informations constructeur'.
Garantie
- Garantie constructeur de 3 ans pour l'utilisateur final (achat auprès d'un revendeur be quiet! agréé)
- Sur présentation de la facture d'achat initiale. Veuillez penser à la conserver
- Toute manipulation ou modification du châssis entraîne l'annulation de la garantie
- Les conditions générales de garantie sont disponibles dans leur intégralité sur notre site internet bequiet.com dans la rubrique « Service/Garantie constructeur »
Nos conditions générales de vente s'appliquent également. Pour plus d'information, veuillez vous rendre sur bequiet.com
Informations constructeur
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany
Visitez la page contact de notre site internet bequiet.com pour les informations locales plus détaillées.
Si vous souhaitez joindre notre service client, nous vous invitons à contacter notre numéro vert, du lundi au vendredi, de 09 à 18h, au 0800 469 209 ou à nous écrire :
Courriel : service@be-quiet.fr
Site internet : bequiet.com
Droits d'auteur
- Le contenu de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré d'aucune manière que ce soit, ni en tout ni en partie, sans l'autorisation préalable écrite de Listan GmbH & Co. KG.
- be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
- Listan ne cesse d'améliorer ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et à des améliorations de chacun des produits décrits présente documentation, sans aucun préavis.
- Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu'ils soient, et quelle qu'en soit l'origine.
- La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite quant à l'exactitude et à l'exhaustivité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et d'aptitude à un usage défini, sauf dans les cas où la législation applicable ou la jurisprudence exigent une telle responsabilité.
Listan se réserve le droit de procéder à tout moment et sans avis préalable à des modifications de la présente documentation, ou à son retrait.

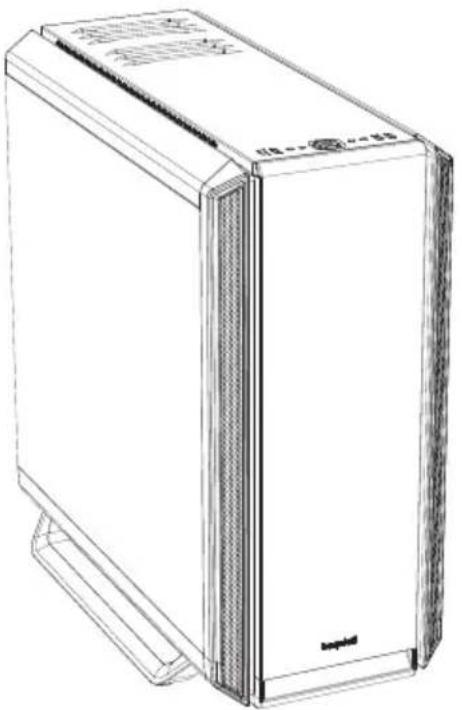

2. CARACTÉRISTIQUES
| Compatibilité carte mère E-ATX (30.5 x 27.5cm), ATX, M-ATX, Mini-ITX | |
| Type de boîtier Moyen Tour | |
| Alimentation PS2 ATX (non incluse) | |
| Dimensions (L x h x p en mm) 539 x 281 x 553 | |
| Matériaux Acier (SECC), plastique ABS, verre trempé* | |
| Poids (kg) 10.82 (net) / 12.78 (brut)11.43 (net) / 13.72 (brut)* | |
| Connectique en façade 2x USB | 3.0, 1x USB 2.0, prises audio HD (microphone + audio),Régulateur de ventilateurs, disques durs et LED |
| Emplacements PCI 7 + 2 | |
| Lecteurs baies Jusqu'à 7x 3.5" (5 inclus)Jusqu'à 15x 2.5" (11 inclus) | |
| Ventilateurs préinstallés (mm) / (rpm) | Devant: 2x Pure Wings 2 140 / 1,000Arrière: 1x Pure Wings 2 140 / 1,000 |
| Emplacements supplémentaires pour ventilateurs (mm) | Devant: 1x 140/120Dessus: 3x 140/120Cache alimentation: 1x 140/120 |
| Emplacements supplémentaires pour radiateurs (mm) | Devant: 120, 140, 240, 280, 360, 420Dessus: 120, 240, 360Arrière: 120, 140 |
| Dimensions maximales (mm) Ventirad: jusqu'à 185Alimentation: 288GPU: 449/287 (sans cage pour disques durs) | |
| Insonorisation | Panneaux d'isolation acoustique (avant / côté / dessus) |
| Solutions de refroidissement | Système d'aération (dessus et devant)Régulateur de ventilateurs (6x 3 pins): manuel (5V, 8V, 12V), hub PWM |
*Silent Base 801 Window
3. ACCESSOIRES
| Images | Nom de la pièce | Quantité | Usage |
 | Cage pour disque dur 3 Installation du disque dur | ||
 | Découplage du disque dur en caoutchouc | 12 Montage découplé du disque dur | |
 | Vis HDD 20 Ajouter le disque dur | ||
 | Vis M3 20 Fixer le SSD | ||
 | Vis 6#32 12 Fixation de la carte mère | ||
 | Colliers de serrage 6 Gestion des câbles | ||
 | Entretoise | 1 Fixer une carte mère E-ATX | |

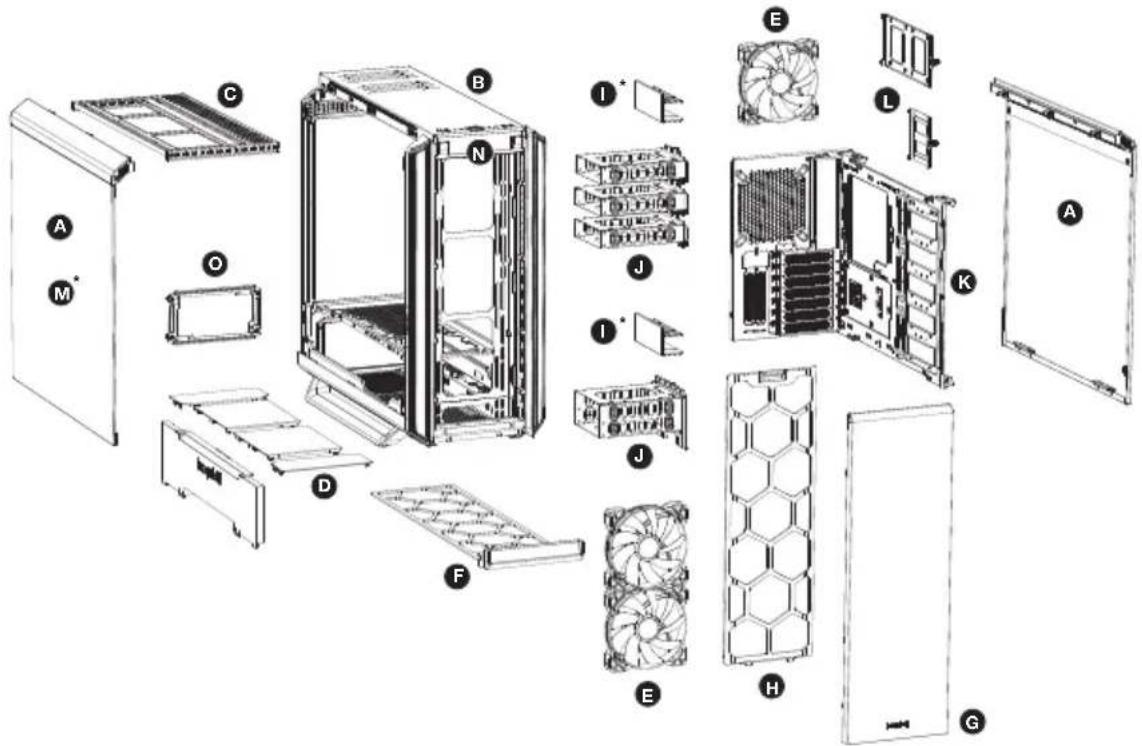

4. VUE ÉCLATÉE ET DESCRIPTION DES PIÈCES
| A | Panneau latéral I Protection emplacement HDD* | ||
| B | Corps du boîtier J Cage pour disque dur | ||
| C | Support détachable pour ventilateurs et radiateurs | K | Plateau de carte mère |
| D | Panneau supérieur du cache alimentation | L | Support SSD |
| E | Ventilateur Pure Wings 2 M Fenêtre latérale en verre trempé* | ||
| F | Filtre à poussière sous le boîtier N Connectique en façade | ||
| G | Avant du boîtier O Support d'alimentation | ||
| H | Filtre à poussière avant |
*Silent Base 801 Window

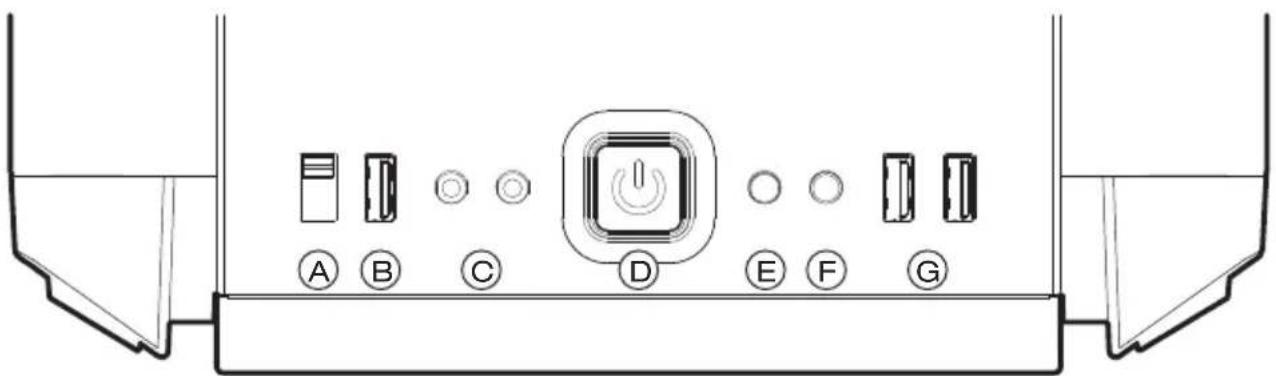

4.1 Connectique en façade
| A | Régulateur de ventilateurs | E | Bouton de réinitialisation |
| B USB 2.0 | F HDD | LED | |
| C | Audio HD (microphone et audio) | G | USB 3.0 |
| D Bouton marche/arrêt | |||
4.2 Connectique interne
Le panneau supérieur dispose de plusieurs connectiques qui doivent être installées. Reportez-vous au manuel de votre carte mère pour obtenir des informations détaillées.

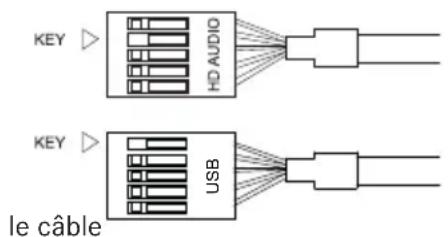

HD audio (prise téléphone/prise micro)
Identifiez les broches du panel audio sur votre carte mère. Branchez les câbles à la carte mère.
USB 2.0
Identifiez les broches USB 2.0 sur la carte mère. Branchez USB 2.0 dans les prises correspondantes.
USB 3.0
Identifiez les broches USB 3.0 sur la carte mère. Branchez USB 3.0 dans les prises correspondantes.

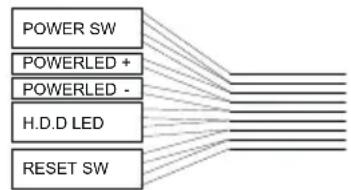

Bouton Marche/arrêt, Allumage LED, fonctionnement LED et bouton Réinitialisation
Les fiches illustrées relient l'interrupteur marche / arrêt et les lampes LED du boîtier à votre carte mère. Prenez soin de respecter la polarité avec les LED.


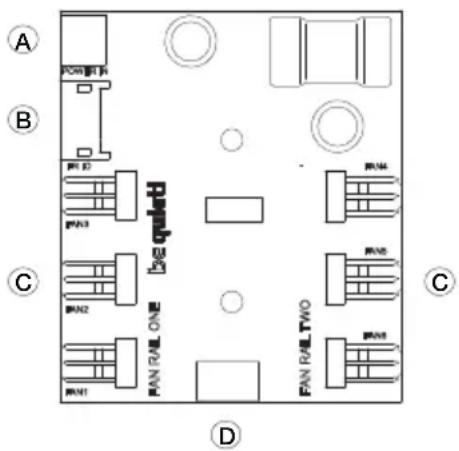

4.3 CONNECTIQUE RHÉOBUS
| B Connecteur de l'interrupteur du régulateur de ventilateur sur la façade |
| C Connecteur pour ventilateurs |
| D Connecteur PWM à la carte mère |
Remarque: Pour assurer le bon fonctionnement du régulateur de ventilateur, assurez-vous que le câble A est connecté à l'alimentation.
4.4 UTILISATION DE LA COMMANDE DE VENTILATEUR
La commande de ventilateur dispose de deux modes de fonctionnement.
1. Mode automatique
Dans ce mode, le signal PWM de la carte mère est utilisé et les vitesses de tous les ventilateurs connectés peuvent être réglées automatiquement par la carte mère. Dans ce cas, la commande du curseur de vitesse du ventilateur doit être réglée sur sa position initiale de "AUTO". Pour utiliser la commande automatique PWM des ventilateurs, il est nécessaire de connecter le câble "D" au panneau PCB (4.3) avec le connecteur PWM de votre carte mère. Sans cette connexion, il est seulement possible de contrôler manuellement la vitesse des ventilateurs connectés.
2. Commande manuelle
Lorsque la commande du curseur de vitesse du ventilateur est déplacée de sa position initiale "AUTO", le signal PWM est ignoré et la vitesse du ventilateur peut être réglée manuellement sur l'une des trois vitesses constantes. Au total, il est possible de connecter six ventilateurs au régulateur de ventilateurs.
5. COMPATIBILITÉ VENTILATEURS 49
1. WEROWADZENIE
FR: Pour retirer le panneau latéral, appuyez sur le bouton situé à l'arrière du boîtier. Puis, faites glisser légèrement le panneau latéral vers vous.
FR: Tirez le panneau latéral vers le haut et l'extérieur.
FR: Pour retirer le panneau avant, tirez-le du bas vers le haut.
FR: Pour insérer le panneau avant, faites-le glisser du haut vers le bas.
FR: Les cinq couvercles de fente pour disque dur peuvent être positionnés de trois manières. Ils peuvent complètement l'ouverture ou à deux distances de décalage pour s'adapter à différentes largeurs de câbles.
FR: Selon les besoins, ils peuvent être supprimés ou repositionnés pour installer des cartes graphiques ou pour la gestion des câbles.
FR: Pour optimiser le routage des câbles en deux segments individuels, les couvercles peuvent être "perforés" si nécessaire.
Attention: Les segments cassés ne peuvent pas être réaménagés.
FR: Fixez la carte mère avec les vis de la carte mère. Les entretoises pour une carte mère ATX sont préinstallés.
FR: Dévissez et détachez les couvercles des emplacements PCI respectifs avant d'essayer d'insérer des cartes PCI / PCI-E additionnelles.
FR: Les cartes graphiques peuvent également être installées verticalement. La «Carte Riser» nécessaire pour y parvenir n'est pas incluse.
FR: Dévissez les vis à tête moletée à l'arrière du boîtier, puis retirez le support d'alimentation.
