| Type de produit | Boîtier moyen tour |
| Marque | Be Quiet! |
| Modèle | Pure Base 600 |
| Dimensions (L x H x P) | 220 x 470 x 492 mm |
| Matériaux | Acier SECC jusqu'à 0,8 mm, plastique ABS |
| Format de carte mère | ATX, M-ATX, Mini-ITX |
| Connectique en façade | 2x USB 3.0, prises audio HD (micro + casque) |
| Rhéobus intégré | Contrôleur 3 positions (5V, 9V, 12V) pour 3 ventilateurs 3-pin |
| Hauteur maximale du ventirad | 165 mm |
| Longueur maximale de la carte graphique | 280 mm (avec cages disques durs) / 425 mm (sans cages) |
| Longueur maximale de l'alimentation | 200 mm |
| Emplacements PCI | 7 |
| Baies 5,25" | 2 |
| Baies 3,5" | 3 |
| Baies 2,5" | 2 + 6 (en option) |
| Ventilateurs inclus | 1x Pure Wings 2 140 mm (avant, 900 tr/min), 1x Pure Wings 2 120 mm (arrière, 1200 tr/min) |
| Emplacements supplémentaires pour ventilateurs | Avant : 1x 140 mm, 2x 120 mm, 3x 120 mm (sans baie 5,25") ; Dessus : 3x 120 mm, 2x 140 mm |
| Support radiateur (dessus) | 120, 240, 360 mm (sans baie 5,25") |
| Support radiateur (avant) | 120, 140, 240, 280*, 360* mm (*sans baie 5,25") |
| Filtres à poussière | Avant, dessus, alimentation (amovibles) |
| Garantie constructeur | 3 ans (sur présentation de la facture) |
FOIRE AUX QUESTIONS - Pure Base 600 Be Quiet!
Questions des utilisateurs sur Pure Base 600 Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Unite Centrale au format PDF gratuitement ! Retrouvez votre notice Pure Base 600 - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Pure Base 600 de la marque Be Quiet!.
MODE D'EMPLOI Pure Base 600 Be Quiet!

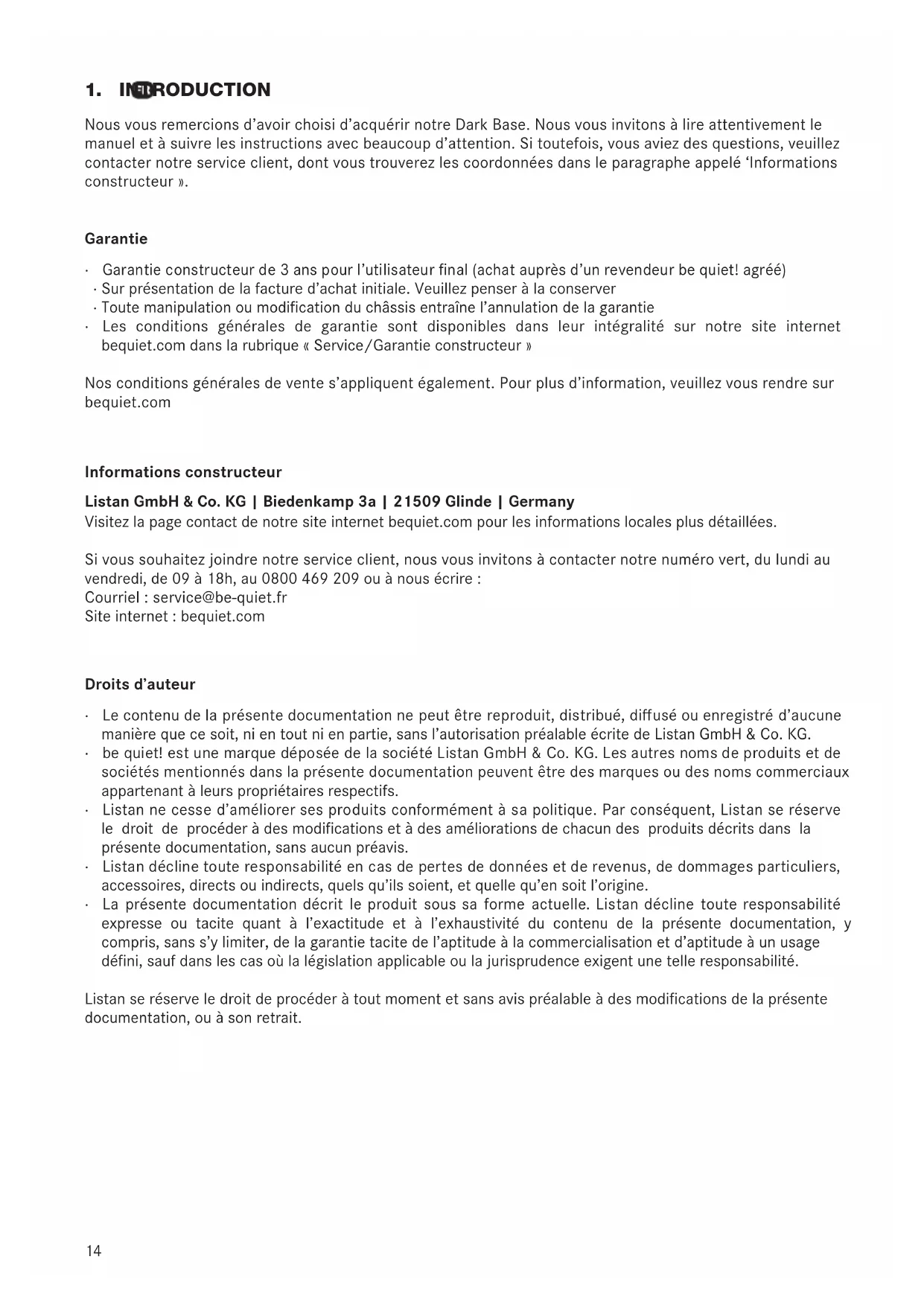

Nous vous remercions d'avoir choisi d'acquérir notre Dark Base. Nous vous invitons à lire attentivement le manuel et à suivre les instructions avec beaucoup d'attention. Si toutefois, vous aviez des questions, veuillez contacter notre service client, dont vous trouverez les coordonnées dans le paragraphe appelé 'Informations constructeur ».
Garantie
• Garantie constructeur de 3 ans pour l'utilisateur final (achat auprès d'un revendeur be quiet! agréé)
- Sur présentation de la facture d'achat initiale. Veuillez penser à la conserver
- Toute manipulation ou modification du châssis entraîne l'annulation de la garantie
- Les conditions générales de garantie sont disponibles dans leur intégralité sur notre site internet bequiet.com dans la rubrique « Service/Garantie constructeur »
Nos conditions générales de vente s'appliquent également. Pour plus d'information, veuillez vous rendre sur bequiet.com
Informations constructeur
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Germany
Visitez la page contact de notre site internet bequiet.com pour les informations locales plus détaillées.
Si vous souhaitez joindre notre service client, nous vous invitons à contacter notre numéro vert, du lundi au vendredi, de 09 à 18h, au 0800 469 209 ou à nous écrire :
Courriel : service@be-quiet.fr
Site internet : bequiet.com
Droits d'auteur
- Le contenu de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré d'aucune manière que ce soit, ni en tout ni en partie, sans l'autorisation préalable écrite de Listan GmbH & Co. KG.
- be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
- Listan ne cesse d'améliorer ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et à des améliorations de chacun des produits décrits dans la présente documentation, sans aucun préavis.
- Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu'ils soient, et quelle qu'en soit l'origine.
- La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite quant à l'exactitude et à l'exhaustivité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et d'aptitude à un usage défini, sauf dans les cas où la législation applicable ou la jurisprudence exigent une telle responsabilité.
Listan se réserve le droit de procéder à tout moment et sans avis préalable à des modifications de la présente documentation, ou à son retrait.
- CARACTÉRISTIQUES
| Dimensions (L x H x P en mm) 220 x | 470 x 492 |
| Type dechâssis Moyen Tour | |
| Matériaux jusqu'à 0.8mm SECC, plastique ABS | |
| Format de carte mère ATX, M-ATX, Mini-ITX | |
| Connectique en façade 2x USB 3.0, Prises audio HD | |
| Rhéobus 3x 3-pin; Contrôleur: 3 positions (5V, 9V,12V) | |
| Hauteur du ventirad (mm) 165 | |
| Longueur maximale de la carte graphique (mm) | 280/ 425 (Avec / sans cages disques durs) |
| Longueur de l'alimentation (mm) 2 | 0 |
| Emplacements PCI 7 | |
| Baies 5.25" 2 | |
| Baies 3.5" 3 | |
| Baies 2.5" | 2 + 6 |
| Ventilateurs (mm)/(tpm) | Avant: 1x Pure Wings 2 140 / 900Arrière: 1x Pure Wings 2 120 / 1,200 |
| Emplacements supplémentaires pour ventilateurs (mm) | Avant: 1x 140, 2x 120, 3x 120 (Sans baie 5.25"),Dessus: 3x 120, 2x 140 |
| Support Radiateur Dessus (mm) | 120, 240, 360 (Sans baie 5.25") |
| Support Radiateur Avant (mm) | 120, 140, 240, 280*, 360* (*sans baie 5.25") |
3. ACCESSOIRES
| Images Nom de | la pièce Quantité Utilité | ||
 | Vis HDD 6#32 12 Pour montage des disques durs | ||
 | Vis M3 8 Pour montage des SSD | ||
 | Vis 6#32 8 Pour montage de la carte mère | ||
 | Vis à main M3 8 Montage lecteur optique | ||
 | Collier de serrage 4 Rangement des câbles |

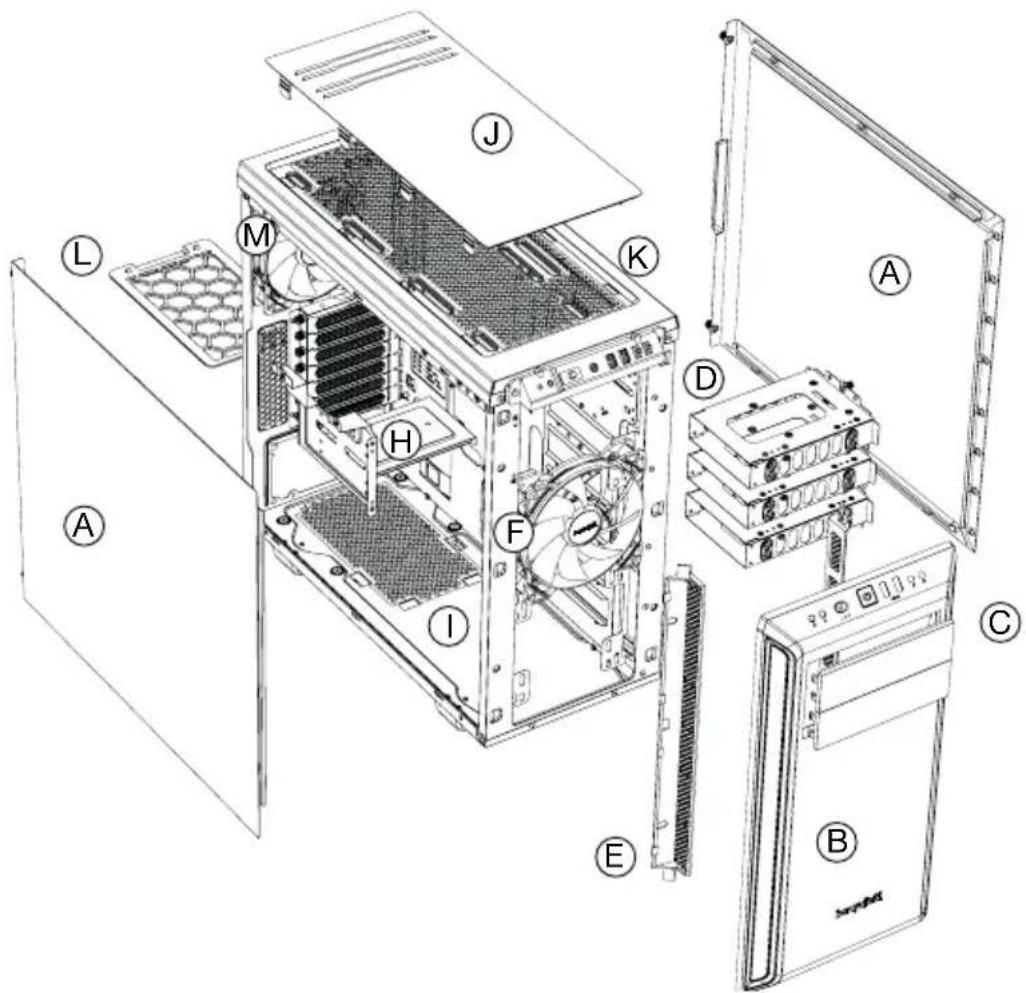

4. VUES ECLATÉES & PIÈCES
| A Panneau latéral H Rack lecteur optique | ||
| B Panneau frontal I Châssis | ||
| C Baies 5.25” J Panneau supérieur | ||
| D Emplacements HDD | K | Connectique en façade /Régulateur de vitesse du ventilateur |
| E Filtres à poussière | L | Filtre àair du bloc d’alimentation |
| F Ventilateurs Pure Wings 2 | 140mm | M | Ventilateurs Pure Wings 2 | 120mm |

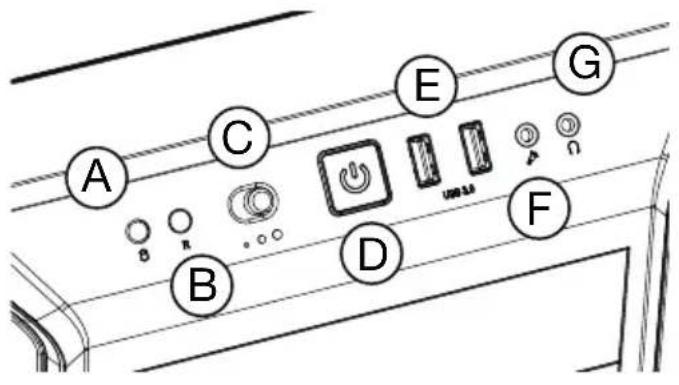

4.1 Connectique en façade
| A LED disque dur |
| B Bouton Reset/ Remise à zéro |
| C Régulateur de vitesse du ventilateur |
| D Bouton marche/arrêt + voyant lumineux LED |
| E USB 3.0 |
| F Prise microphone |
| G Prise casque |
4.2 Connectique interne
| POWER SWPOWERLED +POWERLED -H.D.D LEDRESET SW | ||
| Connectique panneau | Régulateur de vitesse du ventilateur | USB, Audio |

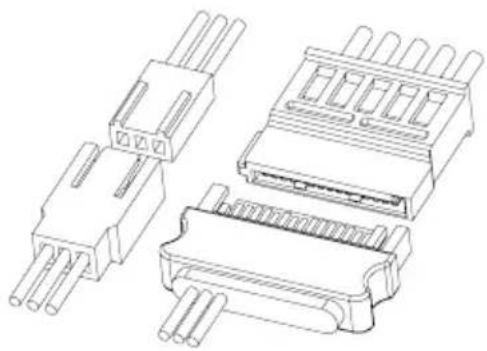

4.3 Régulateur de vitesse du ventilateur
Branchez le connecteur SATA du régulateur de vitesse du ventilateur à votre alimentation pour prendre le contrôle d'un maximum de trois ventilateurs à 3-pin.
Otez les vis à main pour enlever le panneau latéral en acier
Repérez les 8 crochets sous le capot supérieur et pressez-les vers l'intérieur pour le libérer
Soulevez le capot supérieur pour le dégager du châssis
Enlevez le boitier PCI avant d'installer la carte PCI/PCI-E, le rack disque dur peut être repositionner pour des cartes plus longues
Retirez le rack 5,25" à l'intérieur du boîtier
Insérez le périphériquelecteur optique dans le rack 5.25 ", fixez le avec des vis à main
