Produkttyp	Tauchpumpe
Marke	Kärcher
Modell	SP 17.000 Flat Level Sensor
Gewicht	6 kg (ohne Zubehör)
Stromversorgung	230-240 V ~ 50 Hz
Nennleistung	550 W
Max. Durchflussmenge	17 000 l/h
Max. Förderhöhe	9 m
Max. Eintauchtiefe	7 m
Zulässige Flüssigkeitstemperatur	5 bis 35 °C
Max. Partikelgröße	5 mm
Minimale Restwasserhöhe	1 mm (ohne Vorfilter, Füße eingeklappt)
Hauptfunktionen	Entwässerung, Umwälzen, Pumpen von klarem oder leicht verschmutztem Wasser, Automatikmodus mit Niveausensor, manueller Modus
Wartung und Reinigung	Nach jedem Gebrauch mit klarem Wasser spülen; Niveausensor und Ansaugbereich reinigen
Sicherheit	Trockenlaufschutz (Niveausensor), Thermoschutzschalter, automatische Abschaltung im Automatikmodus
Ersatzteile und Reparierbarkeit	Originalzubehör und Ersatzteile erhältlich auf www.kaercher.com
Allgemeine Informationen	Bestimmungsgemäße Verwendung für Entwässerung, Poolwasser, klares Wasser; nicht verwenden für entzündliche, korrosive Flüssigkeiten oder Abwasser

Häufig gestellte Fragen - SP 17.000 Flat Level Sensor Kärcher

Welche Flüssigkeiten kann ich mit der Kärcher SP 17.000 Flat Level Sensor Pumpe pumpen?

Sie können leicht verschmutztes Süßwasser (bis zu 5 mm Partikelgröße), Poolwasser mit zugelassenen Zusätzen und Reinigungslösungen wie Waschmaschinen-Spülwasser pumpen. Nicht pumpen: entzündliche, explosive, korrosive Flüssigkeiten, Öle, Salzwasser oder Toilettenabwasser.

Wie installiere ich den Schlauch an der Pumpe?

Schrauben Sie den Pumpenanschluss G 1 1/2 auf die Anschlussmuffe. Schieben Sie die Schlauchschelle auf den Schlauch, dann den Schlauch auf den Anschluss und befestigen Sie ihn mit der Schelle. Schieben Sie die Muffe schließlich in den Quick-Connect bis zum Einrasten.

Wie stelle ich den Niveausensor für den Automatikbetrieb ein?

Schieben Sie den Niveausensor auf die gewünschte Höhe auf der Schiene. Er muss Kontakt mit Wasser haben, um zu starten. Je höher er positioniert ist, desto höher ist der Auslösepegel. Im AUTO-Modus stoppt die Pumpe 15 Sekunden, nachdem der Sensor den Wasserkontakt verloren hat.

Was tun, wenn die Pumpe läuft, aber kein Wasser ansaugt?

Dies ist oft auf Luft in der Pumpe zurückzuführen. Stecken Sie den Stecker mehrmals ein und aus, um die Pumpe zu entlüften. Überprüfen Sie auch, ob der Ansaugbereich nicht verstopft ist und ob der Wasserstand ausreichend ist (min. 7 mm für dieses Modell ohne Vorfilter).

Wie reinige ich die Pumpe nach Gebrauch?

Nach dem Pumpen von schmutzigem Wasser oder Wasser mit Zusätzen spülen Sie die Pumpe, indem Sie klares Wasser durchlaufen lassen. Ziehen Sie den Stecker, entfernen Sie die Quick-Connect-Muffe, reinigen Sie die Außenseite mit einem weichen Tuch und klarem Wasser, entleeren und trocknen Sie das Gerät.

Was ist die minimale Restwasserhöhe (Flachabsaugung)?

Mit eingeklappten Füßen und ohne Vorfilter kann die Pumpe bis zu 1 mm Restwasserhöhe ansaugen. Verwenden Sie für diesen Vorgang den manuellen Modus.

Kann ich die Pumpe durchgehend laufen lassen?

Nein, die Pumpe ist nicht für Dauerbetrieb ohne Unterbrechung ausgelegt. Sie ist für intermittierende Nutzung bestimmt (Entwässerung, Umwälzen). Dauerbetrieb kann sie beschädigen.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Stromversorgung (Sicherungen, Steckdose). Wenn der Thermoschutzschalter ausgelöst hat, ziehen Sie den Stecker, lassen Sie die Pumpe abkühlen und reinigen Sie den Ansaugbereich. Überprüfen Sie auch die Position des Niveausensors und reinigen Sie ihn, wenn er verschmutzt ist.

Wie lagere ich die Pumpe frostsicher?

Entleeren Sie die Pumpe und das Zubehör vollständig, lassen Sie sie trocknen und lagern Sie sie dann an einem frostfreien Ort im Innenbereich. Lassen Sie kein Restwasser zurück, das gefrieren und das Gerät beschädigen könnte.

Wo finde ich Zubehör und Ersatzteile?

Verwenden Sie ausschließlich originales Kärcher Zubehör und Ersatzteile. Diese finden Sie auf der Website www.kaercher.com oder bei Ihrem autorisierten Händler.

BEDIENUNGSANLEITUNG SP 17.000 Flat Level Sensor Kärcher

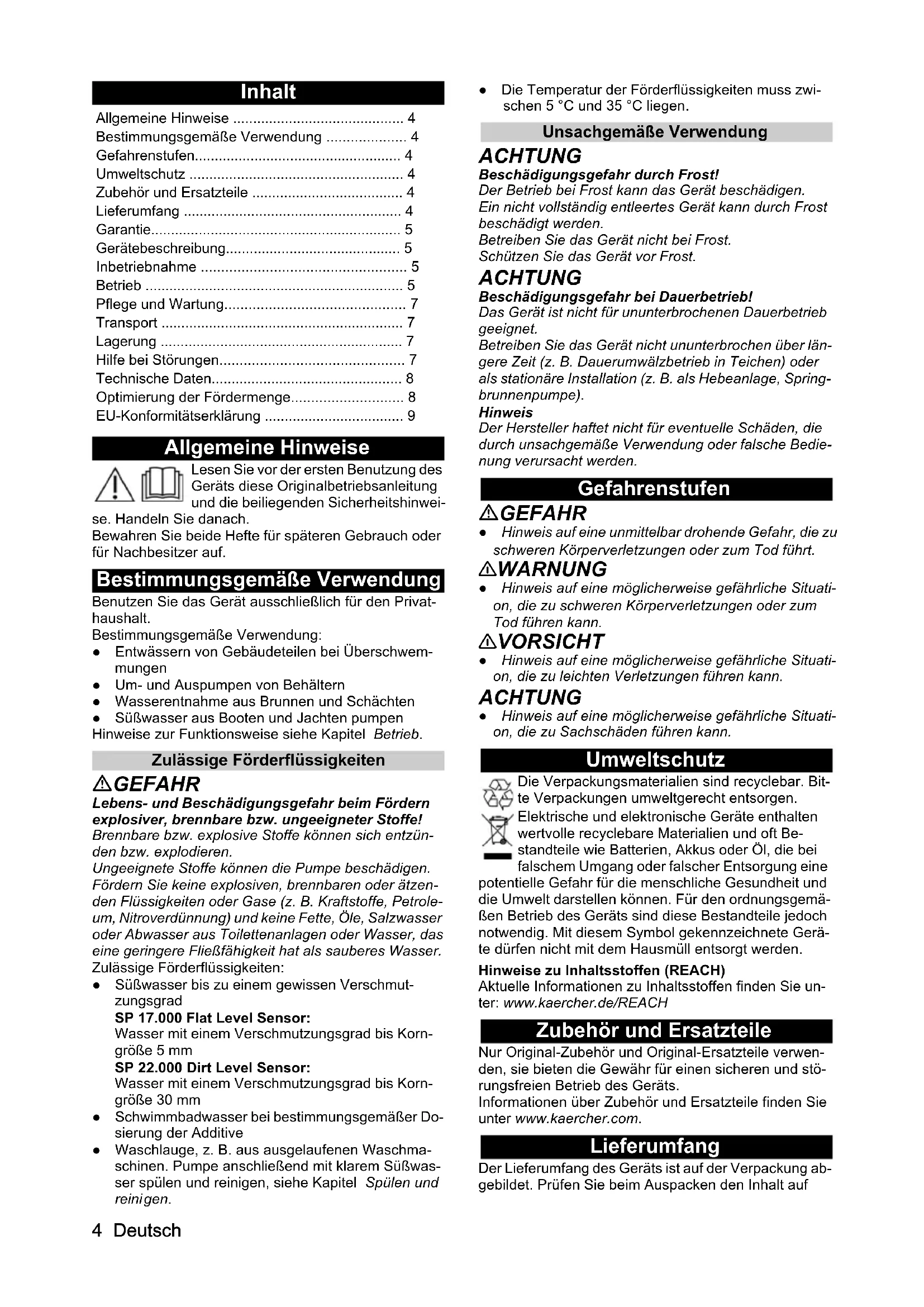

Allgemeine Hinweise 4

Bestimmungsgemäße Verwendung 4

Gefahrenstufen 4

Umweltschutz 4

Zubehör und Ersatzteile 4

Lieferumfang 4

Garantie 5

Gerätebeschreibung 5

Inbetriebnahme 5

Betrieb 5

Pflege und Wartung 7

Transport 7

Lagerung 7

Hilfe bei Störungen 7

Technische Daten 8

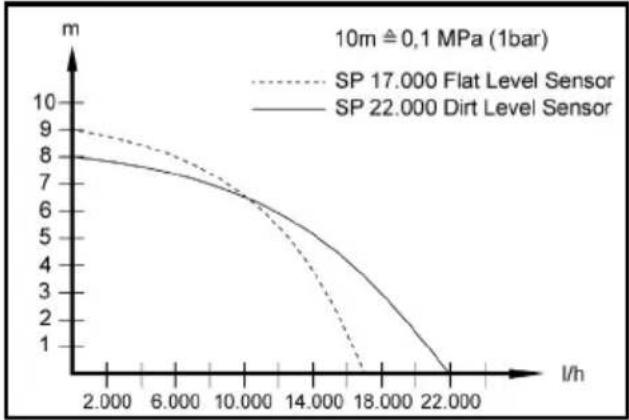

Optimierung der Fördermenge 8

EU-Konformitätserklärung 9

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise.

Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich für den Privathaushalt.

Bestimmungsgemäße Verwendung:

• Entwässern von Gebäudeteilen bei Überschwemmungen, Um- und Auspumpen von Behältern
• Wasserentnahme aus Brunnen und Schächten
• Süßwasser aus Booten und Jachten pumpen

Hinweise zur Funktionsweise siehe Kapitel Betrieb.

Zulässige Förderflüssigkeiten

△GEFAHR

Lebens- und Beschädigungsgefahr beim Fördern explosiver, brennbarer bzw. ungeeigneter Stoffe!

Brennbare bzw. explosive Stoffe können sich entzünden bzw. explodieren.

Ungeeignete Stoffe können die Pumpe beschädigen.

Fördern Sie keine explosiven, brennbaren oder ätzenden Flüssigkeiten oder Gase (z. B. Kraftstoffe, Petroleum, Nitroverdünnung) und keine Fette, Öle, Salzwasser oder Abwasser aus Toilettenanlagen oder Wasser, das eine geringere Fließfähigkeit hat als sauberes Wasser. Zulässige Förderflüssigkeiten:

• Süßwasser bis zu einem gewissen Verschmutzungsgrad

SP 17.000 Flat Level Sensor:

Wasser mit einem Verschmutzungsgrad bis Korngröße 5 mm

SP 22.000 Dirt Level Sensor:

Wasser mit einem Verschmutzungsgrad bis Korngröße 30 mm

Schwimmbadwasser bei bestimmungsgemäßer Dosierung der Additive - Waschlauge, z. B. aus ausgelaufenen Waschmaschinen. Pumpe anschließend mit klarem Süßwasser spülen und reinigen, siehe Kapitel Spülen und reinigen.

Die Temperatur der Förderflüssigkeiten muss zwischen 5 °C und 35 °C liegen.

Unsachgemäße Verwendung

ACHTUNG

Beschädigungsgefahr durch Frost!

Der Betrieb bei Frost kann das Gerät beschädigen.

Ein nicht vollständig entleertes Gerät kann durch Frost beschädigt werden.

Betreiben Sie das Gerät nicht bei Frost.

Schützen Sie das Gerät vor Frost.

ACHTUNG

Beschädigungsgefahr bei Dauerbetrieb!

Das Gerät ist nicht für ununterbrochenen Dauerbetrieb geeignet.

Betreiben Sie das Gerät nicht ununterbrochen über längere Zeit (z. B. Dauerumwälzbetrieb in Teichen) oder als stationäre Installation (z. B. als Hebeanlage, Springbrunnenpumpe).

Hinweis

Der Hersteller haftet nicht für eventuelle Schäden, die durch unsachgemäße Verwendung oder falsche Bedienung verursacht werden.

Gefahrenstufen

△GEFAHR

• Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

• Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

• Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

• Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektrische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf

Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

Gerätebeschreibung

Abbildungen siehe Grafikseiten Abbildung A

1 Schalter (Automatikbetrieb / Manueller Betrieb) ②Tragegriff ③ Netzanschlusskabel mit Stecker 4 Automatische Entlüftungsvorrichtung ⑤Quick-Connect ⑥ Pumpenanschlussstück G 1½ (1", 1¼" und 1½" Schlauchanschluss und G 1½ - Gewinde) ⑦ Rückschlagventil (SP 17.000 Flat Level Sensor) 8 Anschlussstutzen (G1½ - Gewinde) 9 Schiene (Level-Sensor) 10 Level-Sensor ① Standfüße (SP 17.000 Flat Level Sensor) Vorfilter (SP 22.000 Dirt Level Sensor abnehmbar)

Inbetriebnahme

△GEFAHR

Stromschlag- und Verletzungsgefahr!

Das Gerät enthält elektrische und mechanische Bauteile.

Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie es zusammenbauen, zerlegen oder reinigen.

Hinweis

Je kürzer die Schlauchlänge und größer der Schlauchdurchmesser, desto höher die Förderleistung.

Um Verstopfungen der Pumpe zu vermeiden, bei Schlauchdurchmessern kleiner als 1¼ einen Vorfilter verwenden.

SP 17.000 Flat Level Sensor: Zubehör - SP 22.000 Dirt Level Sensor: integriert im Standfuß. Der Pumpenanschluss ist mit einem Stecksystem ausgestattet (Quick-Connect).

Der Anschlussstutzen mit Pumpenanschlussstück

G 1 1/2 liegt dem Gerät unmontiert bei.

Hinweis

Am Pumpenanschlussstück G 1 1/2 können Schläuche mit Durchmesser 1", 1 1/4" und 1 1/2" angeschlossen werden.

Damit die gewünschte Korngröße gefördert werden kann, muss ein ausreichend großer Schlauchdurchmesser gewählt und das Pumpenanschlussstück entsprechend an den Nuten gekürzt werden. Auch bei

kleineren Korngrößen wird ein großer Schlauchdurchmesser empfohlen, um eine hohe Durchflussmenge zu erreichen.

Schlauch an Pumpe anschließen:

1. Pumpenanschlussstück G 1 1/2 auf den Anschlussstutzen schrauben.

Abbildung B

2. Schlauchklemme auf Schlauch schieben. 3. Schlauch auf Pumpenanschlussstück G 1 1/2 schieben und mit Schlauchklemme befestigen. 4. Anschlussstutzen in Quick-Connect schieben.

Abbildung C

Pumpe aufstellen / eintauchen:

1. Level-Sensor von oben auf die Schiene schieben. Abbildung D 2. Die Standfüße aus- bzw. einklappen. (SP 17.000 Flat Level Sensor)

Abbildung E

Hinweis

Das Ausklappen der Standfüße ist nicht zwingend erforderlich. Durch Ausklappen der Standfüße wird eine größere Förderleistung erreicht. Das Einklappen der Standfüße ermöglicht die Flachabsaugung der Flüssigkeit bis 1 mm Restflüssigkeitshöhe. 3 Vorfilter montieren bzw. demontieren. (SP 17.000 Flat Level Sensor)

Abbildung E

Hinweis

Das Montieren des Vorfilters ist nicht zwingend erforderlich. Durch Montieren des Vorfilters wird eine größere Förderleistung erreicht (nur bei SP 17.000 Flat Level Sensor). Durch den Vorfilter wird die Förderflüssigkeit vorgefiltert, um so die Pumpe vor zu starker Verschmutzung zu schützen. Bei Verwendung des Filters können noch Partikel bis 5 mm gefördert werden. Das Demontieren des Vorfilters ermöglicht die Flachabsaugung der Flüssigkeit bis 1 mm Restflüssigkeitshöhe (nur bei SP 17.000 Flat Level Sensor).

4 Die Pumpe standsicher auf festem Untergrund in der Förderflüssigkeit aufstellen oder durch ein am Tragegriff befestigtes Seil eintauchen.

Hinweis

Der Ansaugbereich darf durch Verunreinigung blockiert sein. Bei schlammigem Untergrund die Pumpe auf einen Ziegelstein oder Ähnlichem abstellen. Darauf achten, dass die Pumpe waagerecht steht. Die Pumpe nicht am Kabel oder Schlauch tragen.

Betrieb

△GEFAHR

Lebensgefahr durch elektrischen Schlag!

Beim Berühren spannungsführender Teile besteht Lebensgefahr durch elektrischen Schlag.

Berühren Sie während des Betriebs nicht das am Tragegriff befestigte Seil und keine Gegenstände, die mit der Förderflüssigkeit in Kontakt sind (z. B. in die Förderflüssigkeit ragende Rohrleitungen, Geländer) und fassen Sie nicht in die Förderflüssigkeit.

Automatische Entlüftungsvorrichtung

1. Bei geringem Flüssigkeitsstand entwickelt eventuell angesaugte oder in der Pumpe vorhandene Luft über die automatische Entlüftungsvorrichtung. Neben Luft kann auch Flüssigkeit austreten.

Hat die Pumpe bei niedrigem Flüssigkeitsstand Probleme beim Ansaugen, Netzstecker wiederholt aus-

und einstecken, um den Ansaugvorgang zu unterstützen.

Abbildung F

Automatikbetrieb

Hinweis

Im Automatikbetrieb steuert der Level-Sensor den Pumpvorgang automatisch. Die Pumpe schaltet ein, sobald der Level-Sensor Kontakt mit der steigenden Förderflüssigkeit hat.

Die Pumpe schaltet aus, sobald der Level-Sensor den Kontakt mit der sinkenden Förderflüssigkeit verliert und eine Nachlaufzeit von 15 s abgelaufen ist.

Abbildung G

Einschalten:

Minimal benötigter Flüssigkeitsstand, damit die Pumpe selbstständig ansaugen kann (= minimale Einschaltpunkte):

• SP 17.000 Flat Level Sensor: 7 mm (57 mm bei Verwendung des Vorfilters) SP 22.000 Dirt Level Sensor: 50 mm

Höchste einstellbare Schalthöhe des Level-Sensors:

• SP 17.000 Flat Level Sensor: 190 mm (240 mm bei Verwendung des Vorfilters) SP 22.000 Dirt Level Sensor: 237 mm

Minimale Restflüssigkeitshöhe / max. Ansaugtiefe:

• SP 17.000 Flat Level Sensor: 1 mm (ohne Vorfilter, mit eingeklappten Standfüßen) SP 22.000 Dirt Level Sensor: 35 mm

Hinweis

Eine Verwendung des Vorfilters wird empfohlen.

Hinweis

Darauf achten, dass die Pumpe waagerecht steht. Ansonsten kann es sein, dass der Level-Sensor den Flüssigkeitskontakt nicht verliert und die Pumpe trocken läuft. 1. Den Level-Sensor in die gewünschte Einschalthöhe (Kontakt mit Förderflüssigkeit) schieben.

Hinweis

Je höher der Level-Sensor eingestellt wird, desto höher wird der Ein- und Ausschaltpunkt. Anwendungsbeispiele siehe folgende Tabelle:

Anwendungsgebiet	SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Schächte mit einem Durchmesser < ca. 1 m (z.B. Drainage)	Level-Sensor in oberster Position	Level-Sensor in oberster Position
	Verwendung des Vorfilters wird empfohlen	Vorfilterklappen geschlossen (Schutz vor Verschmutzung)

Anwendungsgebiet	SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Schwimmbecken, Teiche (nur SP 22.000 Dirt Level Sensor)	Level-Sensor in unterster Position	Level-Sensor in unterster Position
	Start Pumpvorgang mit Vorfilter oder ausgeklapp-ten Standführungen	Vorfilterklappen geschlossen (Schutz vor Ver-schmutzung)
	Fortsetzung Pumpvorgang ohne Vorfilter und eingeklappten Standführungen (Restflüssigkeits-höhe 1 mm wird erreicht) Hinweis Im Manuellen Modus durchführung. Das Aus-schalten / flache Absaugen über-wachen.

2. Schalter auf Automatikbetrieb (AUTO) stellen.

Abbildung H

1. Netzstecker in Steckdose stecken.

Manueller Betrieb

Hinweis

Im manuellen Betrieb bleibt die Pumpe ständig eingeschaltet.

1. Schalter auf manuellen Betrieb (MAN) stellen.

Abbildung H

1. Netzstecker in Steckdose stecken.

ACHTUNG

Beschädigungsgefahr bei Trockenlauf!

Trockenlauf führt zu erhöhtem Verschleiß an der Pumpe.

Lassen Sie die Pumpe im manuellen Betrieb nicht unbeaufsichtigt.

Ziehen Sie bei Trockenlauf unverzüglich den Netzstecker aus der Steckdose.

Flachabsaugung (SP 17.000 Flat Level Sensor)

Um die min. Restflüssigkeitshöhe von 1 mm zu erreichen, wird die Anwendung des manuellen Betriebs empfohlen.

Bei der SP 17.000 Flat Level Sensor ist ein Rückschlagventil montiert. Dies verhindert, dass die Restflüssigkeit im Schlauch nach Beendigung des Pumpvorgangs zurückfließt.

Betrieb beenden

1. Den Netzstecker aus der Steckdose ziehen.

Das Gerät stoppt.

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr durch eingetrocknete Verschmutzungen bzw. Zusätze.

Spülen und reinigen Sie das Gerät unmittelbar nach jeder Benutzung.

1. Wurde verschmutzte oder mit Zusätzen versetzte Flüssigkeit gefördert, das Gerät unmittelbar nach dem Beenden des Betriebs spülen und reinigen, siehe Kapitel Spülen und reinigen.
2. Das Gerät und die Zubehöre entleeren und trocknen halten.

Pflege und Wartung

△GEFAHR

Stromschlag- und Verletzungsgefahr!

Das Gerät enthält elektrische und mechanische Bauteile.

Reinigung und Benutzerwartung dürfen nicht von Kindern durchgeführt werden.

Spülen und reinigen

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr durch eingetrocknete Verschmutzungen bzw. Zusätze.

Spülen und reinigen Sie das Gerät unmittelbar nach jedem Gebrauch.

Wurde verschmutzte oder mit Zusätzen versetzte Flüssigkeit gefördert, muss das Gerät anschließend gespült werden: Mit dem Gerät klares Süßwasser ohne Zusätze fördern, bis alle Verschmutzungen bzw. Zusätze aus dem Gerät gespült sind.

△GEFAHR

Stromschlag- und Verletzungsgefahr!

Das Gerät enthält elektrische und mechanische Bauteile.

Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie es zusammenbauen, zerlegen oder reinigen.

2 Den Netzstecker aus der Steckdose ziehen.

3 Die Taste des Quick-Connects drücken und die Anschlussstutzen abziehen.

Abbildung C

4 Gegebenenfalls Rückstände aus dem Schlauch und am Quick-Connect entfernen. 5 Das Gerät außen mit einem weichen, sauberen Tuch und klarem Süßwasser reinigen. 6 Das Gerät und die Zubehöre entleeren und trocknen halten.

Wartung

Das Gerät ist wartungsfrei.

Transport

Transport von Hand

Fehler Ursache Behebung
Die Pumpe lauft, ffordert aber nicht	In der Pumpe ist Luft. 1. Mehrmals den Netzstecker aus der Steck-doseziehen und einstecken, bis Flüssig-keit angesaugt wird.	Netzstecker aus der Steck-doseziehen und einstecken, bis Flüssig-keit angesaugt wird.
	Der Ansaugbereich ist verstopft. 1. Den Netzstecker aus der Steckdoseziehen.2. Den Ansaugbereich reinigen.
	Wasserspiegel unter Mindestflüssigkeits-stand.	1. Die Pumpe möglichst tiefer in die Forder-flüssigkeit eintauchen, siehe Kapitel Betrieb.

△VORSICHT

Verletzungsgefahr durch Stolpern!

An losen Kabeln und Schläuchen besteht Verletzungsgefahr durch Stolpern.

Achten Sie beim Versetzen des Geräts auf Kabel und Schläuche.

1. Das Gerät am Tragegriff anheben und tragen.

Transport in Fahrzeugen

△WARNUNG

Verletzungsgefahr, Beschädigungsgefahr!

Achten Sie beim Transport auf das Gewicht des Geräts. Verstauen oder sichern Sie das Gerät gemäß den geltenden Richtlinien, damit es während des Transports nicht verrutscht oder herumgeschleudert wird.

1. Das Gerät beim Transport in Fahrzeugen nach den jeweils geltenden Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

ACHTUNG

Beschädigungsgefahr durch Frost!

Ein nicht vollständig entleertes Gerät kann durch Frost beschädigt werden.

Entleeren Sie Gerät und Zubehör vollständig, bevor Sie es lagern.

Schützen Sie das Gerät vor Frost.

Lagern Sie das Gerät an einem frostfreien Ort und nicht im Freien.

△VORSICHT

Verletzungs- und Beschädigungsgefahr!

Das Gerät kann auf geneigten Flächen kippen.

Beachten Sie bei der Lagerung das Gewicht des Geräts.

1. Die Pumpe und die Zubehörteile vollständig entleeren.
2. Die Pumpe und die Zubehörteile trocken halten.
3. Die Pumpe an einem frostfreien Ort aufbewahren.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Technische Daten

Fehler Ursache Behebung
Die Pumpe lauft nicht an oder bleibt während des Betriebs plottlich stehen	Die Stromversorgung ist unterbrochen. 1.	Die Sicherungen und die elektrischen Verbindungen prüfen.
	Der Thermoschutzschalter hat die Pumpe wegen Überhitzung abgeschaltet.	1. Den Netzstecker aus der Steckdoseziehen. 2. Die Pumpe abkühlen setzen. 3. Schmutzpartikel im Ansaugbereich entferen. 4. Den Ansaugbereich reinigen. 5. Den Trockenlauf der Pumpe verhindern.
	Schmutzpartikel blockieren den Ansaugbereich.	1. Den Netzstecker aus der Steckdoseziehen. 2. Den Ansaugbereich reinigen.
	Der Level-Sensor stoppt die Pumpe. 1. Die	Position des Level-Sensors überprüften und ggf. korrigieren. Hinweis Die Pumpe stoppt 15 s nachdem der Level-Sensor keinen Wasserkontakt mehr hat.
	Der Level-Sensor reagiert nicht, da er verschmutzt ist.	1. Den Levelsensor reinigen.
Die Fördlerleistung nimmt ab	Der Ansaugbereich ist verstopft. 1. Den	Netzstecker aus der Steckdoseziehen. 2. Den Ansaugbereich reinigen.
Die Fördlerleistung ist zu gering	Die maximale Förder Höhe ist überschritten. Der Schlauchdurchmesser und die Schlauchlänge sind falsch gewählt.	1. Die maximale Förder Höhe beachten, siehe Kapitel Technische Daten. 2. Gegebenenfalls einen größeren Schlauch-durchmesser oder eine kürzere Schlauch-länge wahlen, siehe Kapitel Optimierung der Fördermenge.
Der Quick-Connectlässt sich nicht öffnen oder schreiben	Das Stecksystem ist verschmutzt. 1. Den	Clip entfernen. 2. Den Clip reinigen. 3. Den Clip montieren.
Die Pumpe lauft, obwohl kein Wasserkontakt mit dem Level-Sensor besteht	Der Level-Sensor reagiert nicht, da er verschmutzt ist.	1. Den Level-Sensor reinigen.
	Der Schalter stehen auf manuellem Betrieb (MAN).	1. Den Schalter auf Automatikbetrieb (AUTO) stellen.
Verlangerte Nachlaufzeit	Der Level-Sensor ist verschmutzt.	1. Den Level-Sensor reinigen.

		SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Leistungsdaten Gerät
Netzspannung V 230-240		230-240
Netz Frequenz	Hz	50	50
Nennleistung	W	550	750
Fördermenge maximal	l/h	17.000	22.000
Druck (max.)	MPa(bar)	0,09(0,9)	0,08(0,8)
Förderhöhe (max.)	m	9	8
Eintauchtiefe (max.)	m	7	7
Zul. Temp. Föderflüssigkeit	°C	5...35	5...35
Partikelgroße (max.) der zulässigen Föderflüssigkeiten	mm	5	30
Mindestflüssigkeitshöhe (manueller Modus)	mm	7	50

		SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Restflüssigkeitshöhe	mm	1	35
Gewicht (ohne Zube-hör)	kg	6	6,7

Technische Änderungen vorbehalten.

Optimierung der Fördermenge

Die Fördermenge ist umso größer:

• je geringer die Förderhöhe ist.
• je größer der Durchmesser des verwendeten Schlauchs ist.
• je kürzer der verwendete Schlauch ist.
• je weniger Druckverlust das angeschlossene Zubehör verursacht.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Pumpe

Typ: 1.645-xxx

Einschlägige EU-Richtlinien

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EG

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000:2018

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

Technische Daten 29

Brennbare oder explosive Stoffe können entzünden oder explodieren.

Geräte, die nicht vollständig entleert sind, können durch Frost beschädigt werden.

Automatische Entlüftungsvorrichtung

Relevante EU-Direktiven

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EG

Angewandte Verordnung(en)

(EU) 2019/1781

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

Geltende EU-Direktiven

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EG

Registrieren Sie Ihr Produkt und profitieren Sie von den Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
