BEDIENUNGSANLEITUNG Topline 2.0 GTS HARTAN

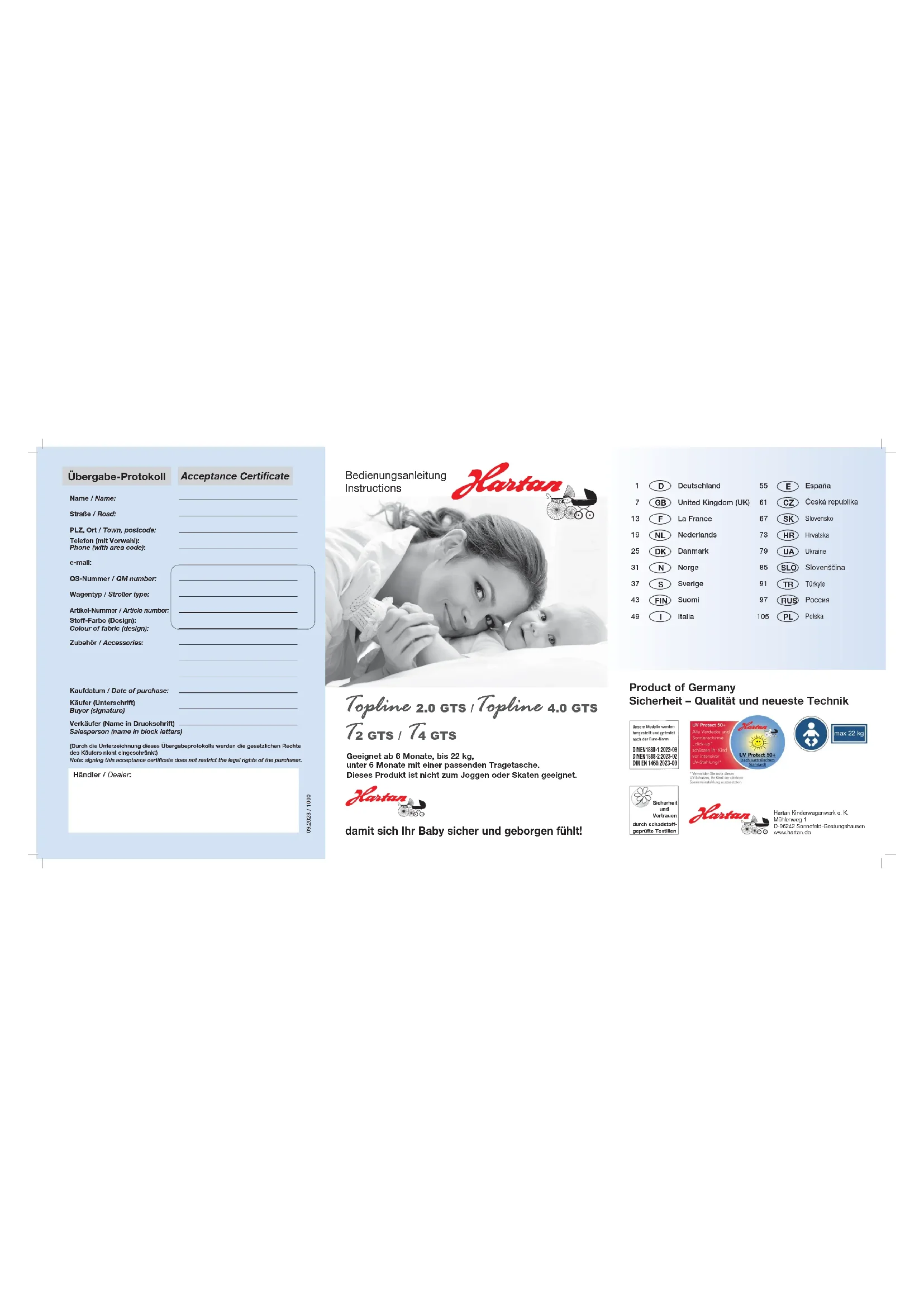

Übergabe-Protokoll Acceptance Certificate

Name/Name:

StraBe / Road:

PLZ, Ort / Town, postcode:

Telefon (mit Vorwahl): Phone (with area code)

e-mail:

QS-Nummer/QM number:

Wagentyp / Stroller type:

Käufer (Unterschrift)

Buyer (signature)

Verkafter (Name in Druckschrift)

Durch die Unterzeichnung dieser Übergabeprotokolls werden die gesetzlichen Rechte

Geeignet ab 6 Monate, bis 22 kg

unter 6 Monate mit einer passenden Tragetasche.

Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.

dämit sich Ihr Baby sicher und geborgen fühlt!

D Deutschland

Sicherheit - Qualität und neueste Technik

Hartan Kndnerwgernter.

1.股票简称：华菱管线

y

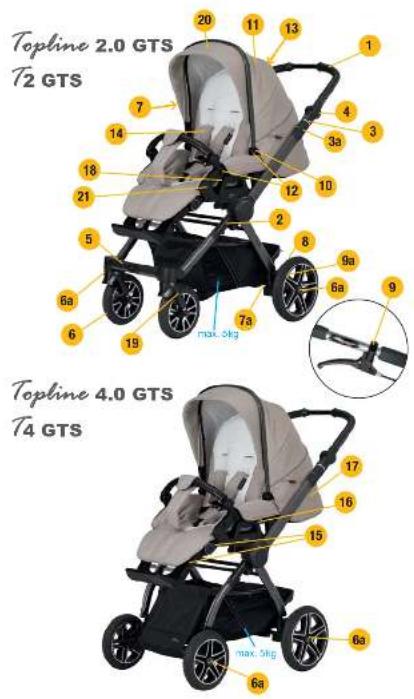

1 Schieber

2 Schieberverriegelung
3 Sicherheitsdrehverschluss
3a Schwenkschieberentriegelung
4 Schieberabknickung
5 Radarmetierung
6 Feststellbare Schwenkräder
6a Knopf zum Abnehmen der Rader
7 Feststellbremse
7a Einstellschraube Bremsgehause
8 Einstellbare Schwingfederung
9 Einstellbare Handbremse (optional)
9a Einstellbare Hochleistungsbremse
10 Gerauschlose Verdeckverstellung
11 Sun-Verdeck
12 Verdeck- und Schutzbügelverschluss
13 Ruckenverstellung
14 Sicherheitsgurt
15 FuBkastenverstellung
16 Autom. Oberteilveriegelung
17 Klimazone
18 Entriegelungstaste
19 Teleskopfederung
20 Sonnenblende
21 Sonnenschirmhalter

Übergabe-Check

1. Vollständigkeit

2. Funktionsprüfung

Klappmechanismus
Forschung

Finnvarianen
Bäder pritten

Verstellmechanism

Bremssicherheitsprüfung

Federung überprüften

1. Unversehrtheit

Gestell überprüfen

Stoffelte uberprüfen

Kunststoffeile überprüfen

Ich habe das Produkt geprüft und mich vergewisserl, dass es

komplett ausgeliefert worden ist, frei von außerten, bzw. sichtbaren

Mängeln ist und dass alle Funktionen vollständig intakt sind.

（）Ich habe ausrechend Informationen über das Produkt und seine

Funktionen vor dem Kauf erhalten und die Pflege- und Wartungs-anpassungen zur Kapitalk genommen

Acceptance Check

geeignet ab 6 Monate, bis 22kg

unter 6 Monate mit einer passenden Tragetasche.

Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.

Herzlichen Glückwunsch

Damit sich Ihr Baby sicher und geborgen führt, haben Sie sich für ein hoch -wer tiges Produkt aus dem Hause Xantan entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitäts kontrollen geben Ihnen die Sicherheit, dass Sie lange sehr viel Freude an Ihr Xantan Wagen haben. Die Verarbeitung schadstoff geprüfter Textilien garantiert Ihnen die Unbedenklichkeit für Ihr Baby.

WICTIG! BITTE LESEN SIE ALLE ANLEITUNGEN VOR GEBRAUCH IHRES KIN DER WAGENS SORGFÄLTIG DURCH UND HEBEN SIE FÜR SPÄTERE ZWECKE UND RÜCK FRAGEN AUF. WENN SIE DIESE HINWEISE NICT BEAuchtEN, KANN DAS DIE SICHER HEIT IHRES KINDES BEEINTRÄCHTIGEN.

Wenn Sie Anleitungen nicht verstehen und weitere Informationen benötigen, wenden Sie sich an ihren Fach handler.

Stellen Sie sicher, dass auch andere Benutzer über die Funktionen des Wagens und die Sicherheitshinweise informiert sind.

Eignung für das Kind

Die Sportwageneinheit Topline 2.0 GTS / Topline 4.0 GTS / T 2 GTS / T 4 GTS ist für Kinder ab 6 Monate, bis 22 kg vor gesehen.

WARNING!

Benutzen Sie diese Sitzeinheit nur, wenn Ihr Kind selbständig sitzen kann und ab einem Alter von 6 Monaten.
Für Kinder unter 6 Monaten und mit einem maximalen Körpergewicht von 9 kg, die sich noch nicht selbst aufsetzen bzw. auf die Seite rolten oder sich auf Höhe und Knie stützen können, nur in Verbindung mit einer geeigneten Tragetasche benutzen.

Zur Sicherheit Ihres Kindes

WARNING! - Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen eingerastet sind.

WARNING! - Prüfen Sie vor dem Gebrauch, dass der Wagen nicht beschadigt ist und keine Teile eingerissen oder gebrochen sind, in dieser

Fall

den

Wagen

keinesfalls

WARNING! - Vergewissem Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

WARNING! - Lassen Sie das Kind nie unbeaufsichtigt im Wagen.

WARNING! - Vergewissem Sie sich vor Gebrauch, dass der Kinderwagenaufsatz oder die Sitzeinheit oder der Autokindersitz korrekt eingerastet ist.

WARNING! - Das Befahren von Treppen oder Stufen, sowie eine zu schwere Beladung, kann ihren Wagen beschädigen und Ihr Kind gefährden.

WARNING! - Stellen Sie den Wagien immer mit festgestellter Bremse ab, achten sie in öffentlichen Verkehrsmitteln auf einen sicheren Stand.

WARNING! - Kinderwagen, Sportwagen und Tragetasche sind kein Bett oder Wiegenersatz und darüber nur für den Transport verwendet werden.

WARNING! - Der Gebrauch theses Kinderwagens zum Joggen, Skaten, o. ä. ist gefährlich und ist deshalb nicht erlaubt.

WARNING! - Halten Sie spielende Kinder vom Wagen fern und setzen Sie sie nicht mit dem V

WARNING! - Verwenden Sie immer das Rückhaltesystem.

WARNING! - Befestigen Sie keine Taschen oder Lasten am Schieber, Rückenlehne und Seiten des Wagens, das beeinträchtigt die Standfestigkeit des Wagens.

WARNING! - Die Regenhaubearf bei abgenommenem Verdeck nicht verwendet werden (Erstickungsgefahr). Die Regenhaube niemals der Sonne aussetzen, wenn sich das Kind im Wagen befindet (Überhitzung).

WARNING! - Halten Sie den Wagen von offenem Feuer und Hitzequellen fern.

WARNING! - Dieses Modell ist geeignet für 1 Kind.

WARNING! - Zweitsitze sind für diese Modell nicht erlaubt.

WARNING! - Entfernen Sie sofort alle Folienverpackungen und halten Sie Ihr Kind nicht damit playen (Erstickungsgefahr).

WARNING! - Sitzeinheit, Kinderwagenaufsatz und Tragetasche)durfen nicht zum Transport im Auto

WARNING! - Vom Hersteller nicht zugelassene Zubehör- und Ersatzteile)dürfen nicht verwendet werden.

Bedienungsanleitung

WARNING! Beim Offnen und Zusammenlegen des Fahrgestelles und beim Verstellen der Rückenlehne können Klemmstellen entstehen, die bei Unachtsamkeit zu Verletzungen führen können. Achten Sie auf einen sicheren Abstand zu ihrem Kind.

Wagen aufstellen

Durch Drücken der Arretierknöppe 4 Schieberoberteil waagerecht stellen, Schieber 1 hochziehen, bis Schieberverriegelung 2 einrastet.

WARNING! Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind.

Wagen zusammenlagen

Sicherheitsdrehverschluss 3 nachinnen drehen bis Schieber 1 ausrastet, dann nach unten drucken und Wagen zusammenlagen. Durch Drucken der Arretierknöffe 4 Schieberoberteil nachinnen klappen.

Schieber schwenken.

Zum Schwenken des Schiebers drehen Sie die Drehgriffe 3a in Pfeilrichtung.
WARNING! Achten Sie beim Schwenken daraufuf, dass Ihr Kind nicht zwischen die beweglichen Teile gerät und dass der Schieber wieder mit einem hörbaren „Klick" eingerastet ist.

Schiebergriff hohenverstellbar

Arretierknöpfe der Schieberabknickung 4 beidseitig drücken und Schieberoberteil 1 in die gewünschte Position bringen.

Abnehmer der Räder

Öffnen Sie die Feststellbremse 7. Drücken Sie zum Abnehmer oder Aufstecken des Rades den Druckknopf 6a. Achten Sie beim Aufstecken darauf, dass das Rad richtig eingerastet ist.

Sun-Verdeck

Die Sonnenblende 20 lasst sich als zusätzlicher Schutz doppelt aus- und einklappen.
Sie ist mittels ReiBverschluss abnehmbar.

Handbremse justieren (optional)

Durch Drehen des Verstellringes 9 konnen Sie die Handbremse nachjustieren. Ein unterschiedliches Bremsen der beiden Hinterträder regulieren Sie an den Einstellschrauben 9a.

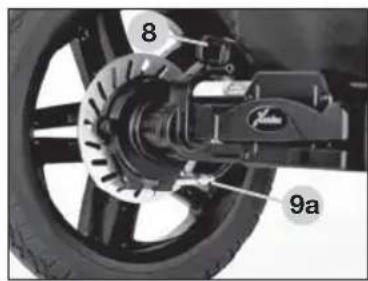

Einstellbare Schwingfederung

Durch das Drehen des Verstellgriffes 8 konnen Sie eine weiche oder sportliche Federung einstellen.

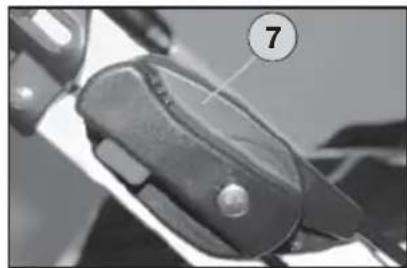

Feststellbremse

Zum Feststellen der Räder drücken Sie den Sicherungs knopf am Bremshebel 7 und schwenken den Hebel nach unten. Die beiden Brems kro nen rasten mit einem hörbaren Klicken ein. Zum Öffnen der Bremse klappen Sie den Bremshebel nach oben bis er einrastet. Beim Abstellenitte Schiebe probe vornehmen.

WARNING! Achten Sie darauf, dass vor dem Hineinsetzen und Herausnahmen des Kindes die Bremse immer geschlossen ist.

Bedienungsanleitung

Feststellbremse nachjustieren

Sollten nach längerem Gebrauch die Räder leichte Rattergeräuche verursachen, können Sie das durch Verstellen der Einstellschraube 7a am Bremsgehause beseitigen.

Verdeck und Schutzbügel

Nach Drücken des Bajonettverschlusses 12{lsst sich das Verdeck oder der Schutzbuegel Herausziehen. Achten Sie beim Einstecken darauf, dass der Schutzbuegel richtig eingerastet ist und keine Stoffteile ein geklemmt sind. Durch Drucken der Verstellknöpfe von innen konnen Sie den Schutzbuegel schwenken.

WARNING! Der Verdeckbürger des Sportwagens und der Schutzbürger sind nicht zum Tragen des Sportwagens geeignet.

Abnehmer der Hinterrader (auch Vorderer bei Topline 4.0 und T4)

Öffnen Sie die Feststellbremse 7. Betätigten Sie den Druckknopf 6a undziehen Sie das Rad ab. Stecken Sie das Rad bis zum Anschlag auf die Achse.

Bitte achen Sie darauf, dass alle Rader richtig eingerastet sind.

Abnehmer der Schwenkräder (nur bei Topline 2.0 und T2)

Zum Abnehmer drucken Sie den Druckknopf 6a an der Innenseite der Schwenkradhalter undziehen das Rad aus der Halterung. Zum Befestigen stecken Sie das Rad mit den Befestigungsbolzen in die Halterung und drucken kräftig bis er horbar eingerastet ist.

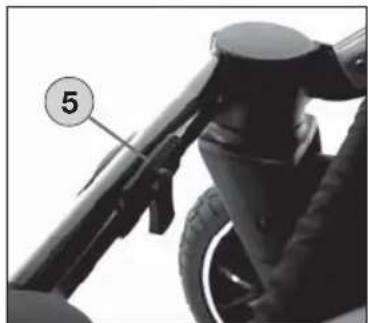

Feststellbare Schwenkräder (nur bei Topline 2.0 und 2)

Zum Feststellen der Schwenkräder klappen Sie den Bedienhebel 5 nach unter, die Räder arretieren sich automatisch auf beiden Seiten sobald sie in Fahrrichtung stehen. Zum Lösen klappen Sie den Bedienhebel 5 in die waagerechte Stellung. Auf sehr unebenen Flächen und bei sehr schneller Gangart empfehlen wir die Räder festzustellen um ein blockieren zu vermeiden.

Klimazone 17 im Verdeck

Zur Vermeidung eines Hitzestaus konnen Sie die Verdeckklappe offen. Dazuziehen Sie die Verdeckklappe nach oben. Als zusätzlichen Schutz konnen Sie die Sonnenblende 20 Herausklappen.

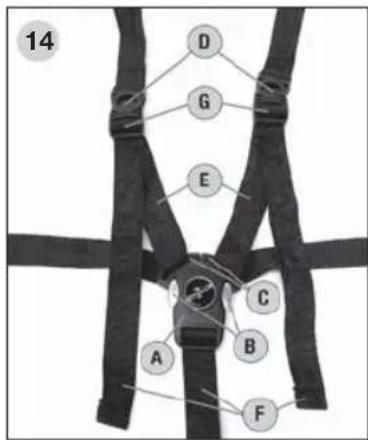

Sicherheitsgurt WARNING!

Sichern Sie Ihr Kind mit dem 5-Punkt-Gurtsystem 14.

Achten Sie darauf, dass die Schultergurte D eingesteckt sind und der Gurt straff anliegt. Die Länge der Gurte konnen Sie mit den Schiebeschnallen F einstellen, die Länge des Schrittgurtes G konnen Sie mit dem Schnellverschlusssschieber H justieren.

Öffnen des Gurtes: Drücken Sie die beiden Zungen B mit Daumen und Zeigefinger zusammen und dann die roten Knöpfé A, damit Sie die beiden Einstecker E nach oben herausziehen können. Zum Löscher Schultergurte drücken Sie den Knopf C.

Sonnenschirmhalter 21

Entfernen Sie das Unterteil des Schirmes, dann stecken Sie den Befestigungszapfen des Schirmes in den Schlitz des Schirmhalters der Armlehne.

Bedienungsanleitung

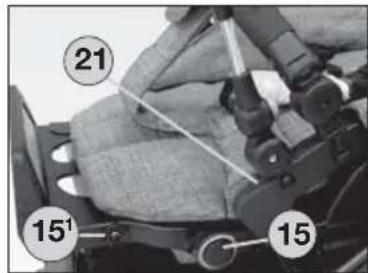

Verstellen der Fußstütze

Durch gleichzeitiges Betätigten der beiden Sicherheitsknöppe 15 lassst sich die Fußstütze absenken. Beim An haben erfolgt die Einstellung der Posi tio nen automatisch. Durch Drucken der beiden Tasten 15lsst sich die Fuf stütze hereausziehen und dadurch verlangern.

WARNING! Stellen Sie bei eingestellter Tragetasche die Fußstütze immer waagerecht, als zusätzlichen Schutz gegen Herausrutschen. Sicherern Sie die Tasche nach der Bedienungs anleitung.

Automatische Oberteilverriegelung 16

Setzen Sie die Sitzeinheit so auf den Gestellrahmen, dass die beiden Verriegelungsgriffe auf die dafür vorgesehenen Rastbolzen aufsitzen. Die Verriegelungen schlieben beidseitig automatisch, wenn Sie die Griffe loslassen. WARNING! Prufen Sie vor Gebrauch ob die Sitzeinheit zuverlüssig befestigt ist! Zum Offnen der Verriegelung ziehen Sie den Bugel nach oben, dann konnen Sie die Sitzeinheit abnehmen. Die Sitzeinheit lasst sich auch drehen.

Verstellen der Ruckenlehne

Durch Anheben des Verstellgriffes 13 auf der Rückseite, lasst sich die Ruckenlehne feinstufig von der Sitz- bis in die Liegeposition bringen.

WARNING! Achten Sie beim Verstellen darauf, dass Ihr Kind nicht zwischen die beweg lichen Teile gerät und die Rückenlehne wieder richtig eingerastet ist.

Herausfallschutz WARNING!

Als zusätzliche Sicherheit gegen Herausfallen befestigen Sie die Druckknöpfes des Ver deckes am Metallgestänge der Rückenlehne.

Kontrolle und Pflegeanleitung

Alle von uns verwendeten Materialien setzen sich leicht pflegen.

Pflege der Stoffteile

Reinigen Sie verschmutzte Stoffe mit einer Kleiderbürste trocken oder mit klarem Wasser (mit Fön trock -nen), vermeiden Sie ein starkes Reiben. Hart näckige Flecken konnen mit einem milden Waschmittel entfernt werden. Alle abnehmbaren Stoffteile konnen Sie mit einem Feinwaschmittel in der Waschmaschine bei 30^ (Schonwaschgang) waschen. Sollen Sie einmal von einem Regenguss übbrascht werden, trocknen Sie anschließend ihren Wagen bei aufgespannten Verdeck in einem trockenen, luftigen Raum mit einem Tuch ab, damit durch die Nähte keine Feuchtigkeit in den Innbezugsstoff eindringen kann, es konnen sonst Wasserränder entstehen. Ein garantieter Witterschutz ist nur eine von uns mitgelieferte oder im Fachhandel erhältliche Witterschutzhaube. Neben vielen positiven Eigenschaften unserer Stoffe reagieren diese auf intensive Sonneneinstrahlung sehr empfindlich. Wir empfehlen deshalb das Abstellen des Wagens im Schatten.

Pflege des Fahrgestelles

Das Fahrgestell bedarf einer regelmäßigen Pflege. Die Radachsen müssen alle 4 Waren gesäubert und leicht geött werden.itte achten Sie vor dem Einölen der Rad- und Einsteckachsen darauf, dass die Achsen vollkommen von Schmutz und Sand befrei sind, um die Funktion des Verschlussmechanismus nicht zu gefährden Bewegliche Kunststoffeilen konnen mittels eines Silconsprays funktionsfähig gehalten werden. Ein Quitschen des Fahrgestelles wird dadurch verhindert. Beschichtete und verchromte Metallteile sind trocken zu halten und gegebenenfalls mit Autopolitur oder Chrompaste zu pflegen. Kleine Lackschaden am Gestell beseitigen Si meit einem Lackstift, der im Fachhandel erhaltlich ist. Reinigen Si niemals ihren Wagen mit einem Hochdruckreiniger, dadurch werden die gefetteten Kugellager der Rader und Funktionsteile zerstort (Schleif- und Quietschgerausche). Rader: Die Gleitlager-Radbuchsen und Federn mssen bei Verschleifrechtzeitig erneuert werden. Ebenso konnen keine eingedrückte Steinchen o. ä. den Bodenbelag beschädigen. Beim Abstellen ihres Wagens in der prallen Sonne sowie beim Verstauen unter Druck im Kofferraum bei Temperatren über 40^ konnen sich die Luftkammerreifen abplatten oder verdrucken.

Beschaffenheitsvereinbarung

2-JAHRE Gewährleistung

Sie haben auf这点 Produkt einen Gewährleistungsanspruch gegenüber ihrer Vertragspartner von 2 Jahren. Die Gewährleistungsfrist beginnt mit der Übergabe des Produktes von ihrem Handler. Zum Nachweis bewahren Sieitte diese ausgefüllte Karte, den von Ihnen unterzeichneten Übergabe-Check sowie den Kaufbeleg fur die Dauer der Gewährleistungsfrist auf, ohne Vorlage dieser Dokumente kann eine Reklamation nicht bearbeitet werden.

GEWÄHRLEISTUNG IM REKLAMATIONSFALL

Die Gewährleistung bezieht sich auf sümmtliche Material- und Herstellungsfehler, die zum Zeitpunkt der Übergabe vorliegen.

KEINE GEWÄHRLEISTUNG WIRD ÜBERNOMMEN...

Es wird keine Gewähr übernommen für Mängel oder Schäden an der veräußerten Ware, die von uns nicht zu vertreten sind. Dies gilt ins besondere für

naturliche Abnutzungsserscheinungen (Verschlei) und Schaden durch übermäßige Beanspruchung
■ Folgefehler, die dadurch entstanden sind, dass Schäden/Fehler nicht beachtet wurden und aufgrund dessen zu einer erschwerten Repfahrten
Schaden durch ungeeignete oder unsachgemäß Verwendung (s. Gebrauchsanweisung)
Schaden durch fehlerhafte Montage oder Inbetriebsetzung.
Schaden durch nachlüssige Behandlung oder mangelnde Wartung des Kaufgegenstandes
Schaden durch unsachgemäß Änderungen des Kaufgegenstandes.

Gewährleistungsfall oder nicht?

Rost: Das Gestell ist rostschutzbehandelt um einen ordentlichen Grundschutz zu geben. Bei fehlender Wartung kann es jeder vorkommen, dass Roststellen auftenen. Hierfür wird keine Gewährleistung übernommen. Kratzer: Bei Auftreten von Kratzern handelt es sich um normale Ver schleib erscheinungen, wofur keine Gewahr leistung übernommen werden kann. Schimmelbildung: Wenn Textilteile feucht geworden sind, müssen sie richtig getrocknet werden, um Schimmelbildung zu vermeiden (siehe Gebrauchsanweisung). Für Schimmelbildung kann keine Gewährleistung übernommen werden. Bleichung der Stoffe: Wir bestätigen, dass die Stoffe den gultigen Normen entsprechen. Durch Sonneneinstrahlung, Schweibeinfluss, Reinigungsmittel, Abrieb (insbesondere an den im Griffbereich liegenden Stellen) oder zu halten Waschen ist ein Ausbleichen nicht auszuschreiben und somit kein Reklamationsgrund. Geringe Farbunterschiede zwischen einem Fertigungspartienleen sich leider nicht immer vermeiden. Hierfür kann keine Gewährleistung übernommen werden. Noppenbildung der Stoffe: Gegen Noppenbildung wird keine Gewährleistung übernommen. Dieses fällt unter allgemeine Kleiderpflege und kann wie bei Wolpullovern einfach mit einer Kleiderbürste oder Noppenmaschine beseitigt werden. EinreiBen der Nähte/Druckknöpe/ des Stoffes:itte prufen Sie beim Kauf genau, dass alle Stoffeile, Nähte und Druckknöpe ordnungsgemäß genaht und befestigt sind. Eventuelle Bean standungen von Näthen/defekten Druckknöpfen müssen unverzüglich nach Feststellen des Fehlers bei ihrer Fachhandler reklamiert werden. Räder: Kinderwagenräder werden nicht ausgewuchtet und können dazu einen leichten Höhenschlag (eien") aufweisen. Abgefahrene Räder sind natürliche Verschleibercheinungen. Platten bei Lufträdern kann nur auf äußere Einwirkung, spurze Gegenstände oderfahren mit zu niedrigem Luftdruck zurückgeführrt werden. Hierfür kann keine Gewährleistung übernommen werden.

WAS SIE BEIM KAUF BEAuchtEN SOLLTEN

Prufen Sie, dass der Wagen vollständig ausgeliefert worden ist und dass keine Teile fehlen. Prufen Sie, dass alle Funktionen des Wagens vollständig Funktionieren und bestätigten Sie diese auf dem Übergabe-Check.

VORGEHENSWEISEBEI REKLAMATIONEN

Melden Sie den Fehler unverzüglich bei dem Fachhändler, bei dem Sie den Wagen gekauft haben telefonisch an, um die weitere Vorgehensweise zu besprechen. Für Sicherheitsrelevante Mängel, die nicht innerhalb von 30 Tagen nach Auftreten beim Fachhändler angemeldet werden, kann keine Gewährleistung übernommen werden. Bei der Bearbeitung von Reklamationsansprüchen kommt Produktspezifische Abschreibungssätze zur Anwendung. Hier verweisen wir auf die ausliegenden Allgemeinen Geschäftsbedingungen.

Achten Sie darauf, daß der Wagen in einem sauberen Zustand eingeschiedt wird. Stark verdreckte Wagen konnen nicht repariert werden.

VERWENDUNG, PFLEGE UND WARTUNG

Der Kinderwagen ist ein Transportmittel für Ihr Kind und muss entsprechend der Gebrauchsanweisung gepfegt und gewartet werden, damit seine Ursprungsqualität erhalten bleibt.
