KÄYTTÖOHJE Topline 2.0 GTS HARTAN

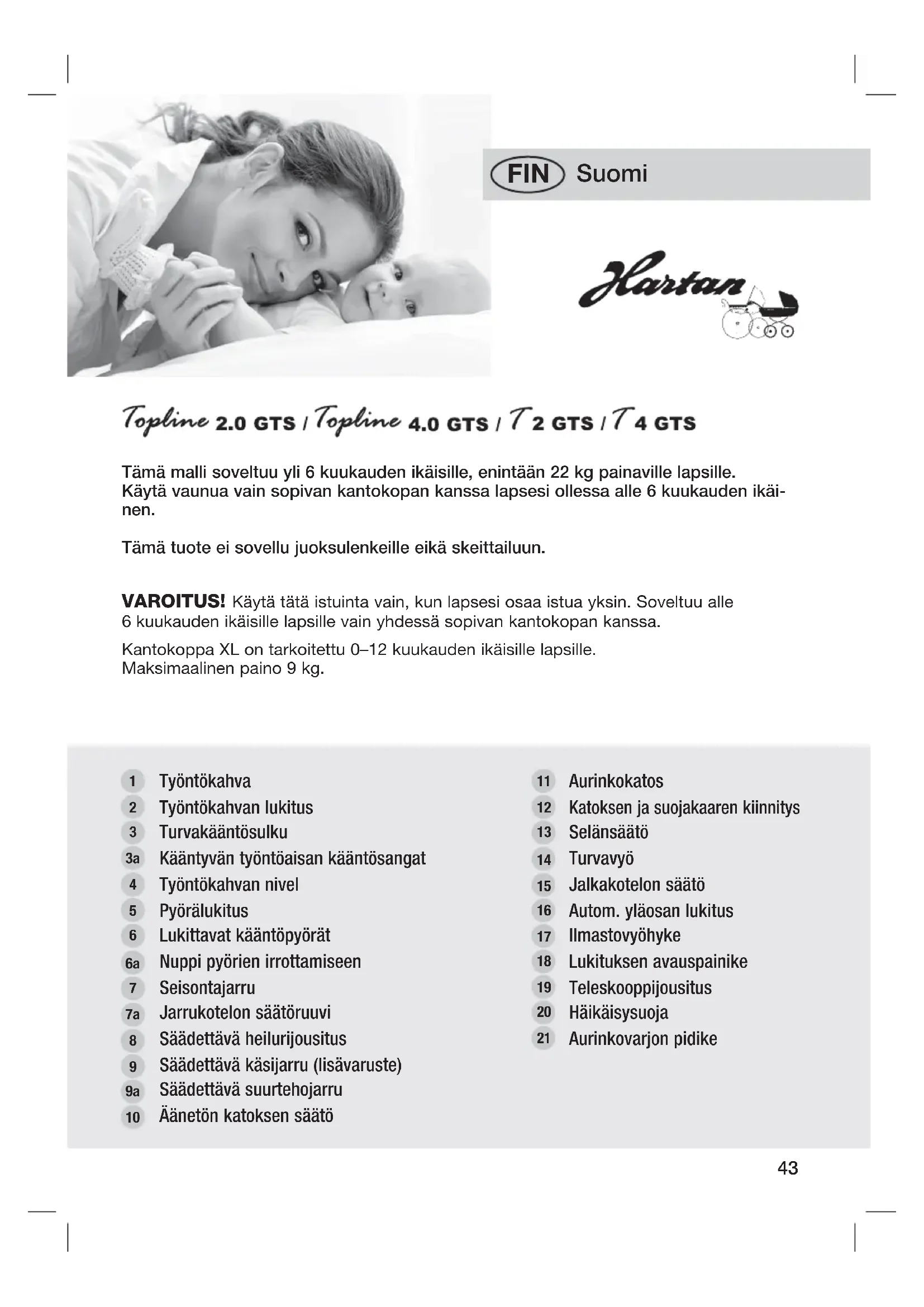

Suomi FIN Tämä malli soveltuu yli 6 kuukauden ikäisille, enintään 22 kg painaville lapsille.Käytä vaunua vain sopivan kantokopan kanssa lapsesi ollessa alle 6 kuukauden ikäi- nen. Tämä tuote ei sovellu juoksulenkeille eikä skeittailuun.TyöntökahvaTyöntökahvan lukitusTurvakääntösulkuKääntyvän työntöaisan kääntösangatTyöntökahvan nivelPyörälukitusLukittavat kääntöpyörätNuppi pyörien irrottamiseenSeisontajarruJarrukotelon säätöruuviSäädettävä heilurijousitusSäädettävä käsijarru (lisävaruste)Säädettävä suurtehojarruÄänetön katoksen säätöAurinkokatosKatoksen ja suojakaaren kiinnitysSelänsäätöTurvavyöJalkakotelon säätöAutom. yläosan lukitusIlmastovyöhykeLukituksen avauspainikeTeleskooppijousitusHäikäisysuojaAurinkovarjon pidikeVAROITUS! Käytä tätä istuinta vain, kun lapsesi osaa istua yksin. Soveltuu alle 6kuukauden ikäisille lapsille vain yhdessä sopivan kantokopan kanssa.Kantokoppa XL on tarkoitettu 0–12 kuukauden ikäisille lapsille. Maksimaalinen paino 9 kg.

21VAROITUS! – Tarkista ennen käyttöä, että vaunut eivät ole rikkoontuneet eikä mikään osa ole revennyt tai murtunut. Jos näin on, vaunuja ei missään tapaukses sa saa käyttää. VAROITUS! – Varmista tapaturmien välttämiseksi, että lapsesi ei ole lähellä rattaita niitä avattaessa ja kiinnilaitettaessa. VAROITUS! – Älä koskaan jätä lastasi vartioimatta vaunuihin. VAROITUS! – Varmista ennen käyttöä, että vaunukoppa tai istuin tai autonistuin on kiinnittynyt kunnolla. VAROITUS! – Jos vaunuilla ajetaan rappuja tai portaita pitkin tai jos vaunut ylikuormiteta an, ne voivat rikkoontua ja siten vaarantaa lapsen turvallisuutta. VAROITUS! – Lukitse jarrut aina kun jätät vaunut seisomaan paikoilleen. Jos kuljet vaunujen kanssa yleisissä kulkuneuvoissa, varmista aina, että vaunut pysyvät tukevasti paikallaan. VAROITUS! – Lastenvaunut, rattaat ja kantokoppa on tarkoitettu ainoastaan lapsen kuljettamiseen, ne eivät korvaa sänkyä tai kehtoa. VAROITUS! – Näiden lastenvaunujen käyttö samanaikaisesti kun hölkkäilet, lautailet tms. on vaarallista ja siistä syystä kielletty. VAROITUS! – Pidä huoli, että lapset eivät leiki vaunun läheisyydessä eivätkä itse vaunulla. VAROITUS! – Käytä aina turvavöitä. VAROITUS! – Älä kiinnitä laukkuja eikä kuormia työntötankoon, selkänojaan eikä vaunujen sivuille. Se vaikuttaa heikentävästi vaunun vakauteen. VAROITUS! – Tämä malli on tarkoitettu yhtä lasta varten. VAROITUS! – Tässä mallissa ei saa käyttää lisäistuimia. VAROITUS! – Istuinta, lastenvaunujen yläosaa ja kantolaukkua ei saa käyttää kuljetukseen autossa. VAROITUS! – Älä käytä sadesuojaa sellaisenaan jos olet irrottanut ja ottanut pois kuo mun paikaltaan (tukehtumisen vaara). Älä koskaan käytä sadesuojaa aurin gonpaahteessa kun lapsesi on vaunussa (ylikuumennuksen vaara). VAROITUS! – Pidä vaunu turvallisen välimatkan etäisyydellä avonaisesta tulesta ja mui sta lämmönlähteistä. VAROITUS! – Poista heti kaikki muoviset pakkauspussit. Älä anna lapsesi leikkiä niillä (tukehtumisen vaara). VAROITUS! – Ei saa käyttää varusteita eikä varaosia, joita valmistaja ei ole hyväksynyt. VAROITUS! – Varmista, että kääntyvät pyörät on lukittu, kun työnnät lastenvaunuja niin, että käännettävä työntötanko on kääntyvien pyörien puolella. Lapsen turvallisuuden varmistamiseksi

Onnittelumme Koska haluat vauvasi tuntevan olonsa hyväksi ja turvalliseksi, olet valinnut korkealuokkaisen -tuotteen, ja olet siten tehnyt erittäin hyvän päätöksen. Ensiluokkaiset valmistus- menetelmät ja jatkuva tiukka laaduntarkkailu varmistavat, että Sinulla tulee olemaan pitkäksi aikaa iloa -vaunuista. Valmistukseen käytetyt tekstiilit eivät todistetusti sisällä haital

lisia aineita, mikä takaa vauvasi turvallisuuden. Huom! Lue kaikki ohjeet huolellisesti ennen lastenvaunujen käyttöä ja säilytä ohjeet mahdollista myöhempää tarvetta varten. Näiden ohjeiden huomiottajättäminen voi vaarantaa lapsesi turvallisuutta. Ota yhteyttä myyjään jos et ymmärrä käyttöohjetta tai jos haluat lisätietoja. Varmista, että myös muut näiden vaunujen käyttäjät tuntevat vaunun toiminnot ja turvallisuusohjeet.45 Käyttöohje VAROITUS! Runkoa avattaessa ja koottaessa sekä selkänojaa säädettäessä saattaa esiintyä kohtia, joihin voi jäädä puristuksiin. Se voi aiheuttaa tapaturmia, jos ei olla tarkkaavaisia. Varmista turvallinen väli lapseen. Vaunujen kasaaminen Paina työntöaisan lukitusnappeja 4, aseta työntöaisan yläosa vaakasuoraan asentoon ja vedä työntöaisaa 1 ylös kunnes työntöaisan lukitus 2 naksahtaa paikalleen. VAROITUS! Varmista ennen käyttöä, että kaikki lukitukset ovat kiinni. Vaunujen kokoontaittaminen Huom! Käännä työntöaisaa 1 niin, että turvalukituksen 3 valkoiset merkit näkyvät ylhäältäpäin katsotta

essa. Käännä käännettävä turvalukko 3 sisäänpäin, kunnes luisti lukkiutuu paikoilleen. Paina luisti sen jälkeen alas. Paina lopuksi lukituspainikkeita 4 ja käännä luistin yläosa alas. Kääntyvä työntöaisa Väännä työntöaisan kääntämistä varten sankoja 3a nuolen suuntaan. VAROITUS! Varmista työntöaisaa kääntäessäsi, että lapsi ei jää liikkuvien osien väliin ja että työntöai- sa naksahtaa kuuluvasti paikalleen. Työntöaisan yläosan korkeuden säätö Työntöaisan yläosa 1 voidaan säätää haluttuun asentoon painamalla työntöaisan taivutuskohdan 4 molemmalla puolella olevaa lukitusnappia. Pyörien irrottaminen Avaa jarru 6. Paina pyörän irrottamista tai kiinnittämistä varten painiketta 9. Varmista kiinnittäessäsi, että pyörä kiinnittyy kunnolla. Lukittavat kääntöpyörät Kiristä kääntyvä etupyörä kääntämällä kupua 6, kunnes punainen piste tulee esiin. Pyörä kiinnittyy itse

stään, kun se osoittaa ajosuuntaan. Pyörät lukkiintuvat nyt automaattisesti heti kun ne kääntyvät ajosu- untaan. Avaa lukitus kiertämällä kiertokansia 6 kunnes vihreä pilkku tulee näkyviin. Irrota pyörä painamalla suojuksen 6 keskellä olevaa painonappia ja vedä pyörä pidikkeestä. Kiinnitä pyörä työntämällä se pidik

keeseen niin, että se napsahtaa kiinni. Aurinkokatos Häikäisysuoja 20 voidaan kääntää lisäsuojaksi kaksinkertaisesti ulos ja sisään. Se voidaan irrottaa veto

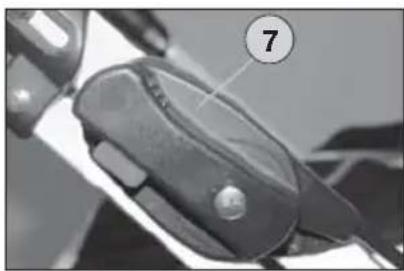

ketjun avulla. Seisontajarru Lukitse pyörät painamalla varmistuspainiketta jarruvivussa 7 ja käännä vipu alas. Molemmat jarrukruunut kiinnittyvät paikalleen kuuluvasti napsahtaen. Pistä pysäköintijarru pois päältä kääntämällä jarruvipua ylöspäin, kunnes se naksahtaa paikalleen. Kun pysäköit vaunut, testaa jarrujen pitäminen yrittämällä työntää vaunuja. VAROITUS! Varmista, että jarrut ovat aina päällä ennen kuin asetat lasta vaunuun tai nostat vaunusta. Pysäköintijarrun säätö Kierrä jarrusatulan säätöruuvia 7a jos pyöriin ilmenee häiritseviä sivuääniä pitemmän käyttöajan jälkeen.

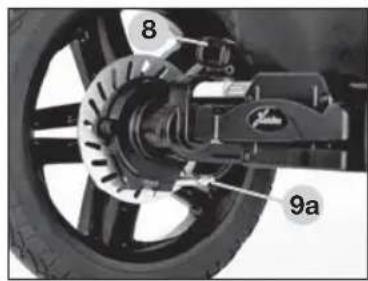

Käyttöohje Käsijarrun säätö (valinnainen) Kiertämällä säätörengasta 9 voit säätää käsijarrua. Alemmassa Bowden- kaapelissa roikkuvalla säätörenkaalla 9a voit erillisesti säätää molemman takapyörän jarrutehoa.Säädettävä jousitus Kiertämällä säätökahvaa 8 voit säätää jousituksen pehmeäksi tai urheilulliseksi.Kuomu ja turvakaari Painamalla pikalukkoa 12 voidaan kuomu tai turvakaari irrottaa ja ottaa pois paikaltaan. Varmista kun asetat turvakaaren takaisin että se kunnol-la naksahtaa paikalleen ja ettei kangasosia ole jäänyt väliin. Turvakaarta voidaan kääntää painamalla säätönappeja 11. VAROITUS! Vaunun kuomukaari sekä turvakaari eivät sovellu vaunu-jen kantamiseen.Takapyörien irrottaminen (myös etupyörät mallissa

Pistä pysäköintijarru 7 pois päältä. Paina painonappia 4 ja vedä pyörä pois paikaltaan. Työnnä pyörä takaisin akselille vasteeseen asti. Tarkasta, että kaikki rattaat ovat napsahtaneet oikein paikoillaan.örien irrotaminen (vain osoitteessa

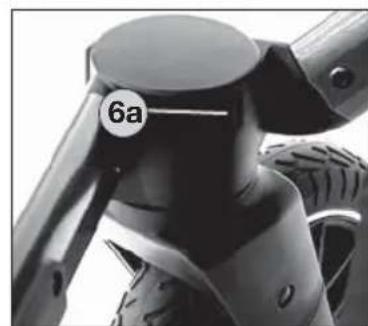

Irrottamista varten paina nappia 6a, joka sijaitsee kääntörattaan pidik

keen 6 sisäsivulla ja vedä ratas irti pidikkeestä. Aseta pyörän kiinnity- stä varten pyörä kiinnityspultit edellä pidikkeeseen ja työnnä pyörää voimakkaasti kunnes se kuuluvasti naksahtaa paikalleen.Lukittavat kääntöpyörät (vain osoitteessa

Kääntörattaiden lukitsemiseen käännä käyttövipua 5 alaspäin, rattaat lukittuvat automaattisesti molemmin puolin heti kun ne ovat ajosuun

nassa. Irrottamista varten käännä vipu 5 vaakasuoraan asentoon. On suositeltavaa että kääntöpyörät lukitaan kun vaunua käytetään kovin epätasaisilla tie- tai katupinnoilla tai kävelytahdin ollessa kovin nopea ta jotta pyörien juuttumista ei tapahtuisi.Ilmanvaihtoaukko 17Voit estää korkean lämpötilan syntymistä kuomun sisäpuolellaavaamalla kuomussa oleva luukku.Vedä kuomun läppä ylös. Lisäsuojaa saadaan taittamallaaurinkolippa 20 ulos.Turvavyö VAROITUS! Turvaa lapsesi 5-piste turvavyöjärjestelmällä 14. Varmista, että olkahihnat D ovat paikallaan ja vyö istuu tiukasti. Voit säätää turvavyön hihnojen pituutta ja kireyttä turvavyön hihnan päillä F, voit säätää olka- ja lantiovöiden leveyttä kallistamalla pikalukituksia G ja vetämällä hihnaa E. Turvavyön avaaminen: Paina molemmat painikkeet B yhteen ja poista magneettisuljin A. Alempi kiinnitys C voidaan sitten helposti poistaa. Turvavayön sulkeminen: Liitä molemmat kiinnikkeet C yhteen ja aseta magneettinen suljin paikalleen A, kiinnitin sulkeutuu automaattisesti..47 Tarkastus ja hoito-ohje Kaikki käyttämämme materiaalit ovat helppohoitoisia.Kankaisten osien hoito Puhdista likaantuneet kangasosat joko kuivana vaateharjalla tai puhtaalla vedellä (kuivaa hiustenkuivaajalla), vältä voimakasta hankaamista. Voimakkaammin likaantuneet kohdat voidaan puhdistaa miedolla pesuaineella. Kaikki irrotettavat kangasosat voidaan pestä pesukoneessa hieno

pesuaineella 30°C:n lämpötilassa (hienopesu). Jos vaunut sattuvat kastumaan vesisateessa, kuivaa ne välittömästi pyyhkeellä kuivassa, ilmavassa paikassa kuomun ollessa ylöskäännettynä, niin että kosteus ei ehdi kulkeutua saumojen läpi kankaisiin sisäosiin ja jättää läikkiä. Varman suojan vesisateelta antaa vain toimitukseen sisältyvä tai alan liikkeestä saatava sateensuojakelmu. Käyttämillämme kankailla on lukuisia hyviä ominaisuuksia, mutta ne eivät siedä voimakasta auringonpaistetta. Suosittelemme siis pitämään vaunut varjoisessa paikassa.Alustan hoito Alustaa on hoidettava säännöllisesti. Puhdista pyöränakselit 4 viikon välein ja voitele ne kevyesti öljyllä. Varmista ennen pyörä- ja pistoakseleiden öljyämistä, että akseleissa ei ole likaa eikä hiekkaa, jotta lukkomekanismin toiminto ei vaarannu. Liikkuvat muoviosat voidaan pitää toimintakykyisinä suihkuttamalla niihin silikonia. Päällystetyt ja kromatut metalliosat on pidettävä kuivina ja niitä on tarvittaessa käsi

teltävä autonkiillotusaineella tai kromitahnalla. Pienet maalivauriot voidaan korjata maalikynällä, joita myydään alan liikwkeissä. Älä käytä korkeapainelaitetta vaunujen puhdistukseen sillä se rikkoo pyörien rasvatut kuulalaakerit ja niiden toimintao sat (seuraus on hankava ja vinkuva sivuääni). Pyörät: Kuluneet pyöräntulkat ja jouset on vaihdettava ajoissa. Ja ilmarenkaat Varmista, että ilmatäyttöisissä pyörissä on tarpeeksi ilmanpainetta; sen tulisi olla 1,5 ja enint. 2 barin välillä. VAROITUS! Maksimipaine on nopeasti saavutettu, sen ylittäminen voi aiheuttaa onnettomuuksia ja loukkaantumisia. Vältä ilmapyörien jättä- mistä pitemmäksi aikaa vaalealle PVC-tai linoleumilattialle, koska kaikkien kumirenkaiden tavoin lattiapinta voi värjäytyä siltä kohdalta mustaksi.Jos rengas on täysin tyhjentynyt, voit estää pyörän epätasaisen pyörimisen pumppaamalla rengas ensin vain puoliksi täyteen ja suoristamalla rengasta niin, että pyörä kulkee tasaisesti. Pumppaa rengas täyteen vasta sen jälkeen.

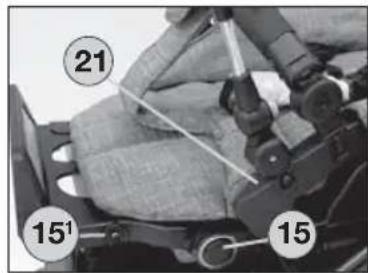

Parasollets fäste 21Ta bort parasollets nedre del und placera dess fastsättningstappi fästets öppning.Jalkatuen säätäminen Painamalla samanaikaisesti kumpaakin punaista varmuusnappia 15 voidaan jalkatuen asentoa alentaa. Nostettaessa asento asettuu pai kalleen automaattisesti. Vetämällä kahta punaista tappia

voidaan jalkatuki kääntää jolloin siihen saadaan lisää pituutta. VAROITUS! Käännä jalkatuki vaakasuoraan asentoon aina kun kantokoppa on paikalleen asetettuna. Näin lisäät kantokopan asen non turvallisuutta eikä se voi luisua pois paikaltaan. Kiinnitä kanto-koppa käyttöohjeen mukaisesti.Yläosan automaattinen lukitus 16Aseta istuin runkoon niin, että molemmat lukituskahvat ovat niille tarkoitettujen kiinnityspulttien päällä. Lukitukset kiinnittyvät auto-maattisesti molemmin puolin, kun päästät irti kahvoista. VAROITUS! Tarkasta ennen käyttöä, onko istuin turvallisesti kiinni! Avaa lukitus vetämällä punaista tankoa hieman ulospäin. Sen jälkeen voit irrottaa istuimen. Istuimen voi myös kääntää.Putoamissuoja VAROITUS! Kiinnitä kuomun painikkeet 17 selkänojan metallitankoon lisäsuojaksi putoamista vastaan.Selkänojan säätöSelkänojan voi viedä pienissä vaiheissa istuma-asennosta makuua-sentoon kääntöpuolella olevaa säätökahvaa 13 nostamalla. VAROITUS! Varmista selkänojaa säädettäessäsi, että lapsi ei jää liikkuvien osien väliin ja että selkänoja naksahtaa paikalleen oikein.Takuu ja takuuehdot

2 VUODEN takuu Annamme tälle tuotteelle 2 vuoden takuun. Ota yhteys myyjään, jolta olet tuotteen ostanut, jos tahdot tehdä valituksen. Takuuaika alkaa myyjän luovuttaessa tuotteen. Säilytä tämä täytetty kortti, samoin kuin allekirjoittamasi luovutustodistus ja ostokuitti todisteena takuuajan päättymiseen asti, sillä ilman näiden todisteiden esittämistä ei valitusta voida käsitellä. TAKUU KATTAA: Takuu kattaa kaikki materiaali- ja valmistusvirheet, jotka ovat tuotteessa sen luovutushetkellä. TAKUU EI KATA... Takuu ei kata myydyssä tuotteessa sellaisia vikoja tai vahinkoja, joista emme ole vastuussa. Tällaisia ovat erityisesti ■ luonnolliset kulumisjäljet (kuluminen) ja ylirasituksesta aiheutuvat vahingot ■ jälki- ja seurausviat, seurauksena vahinkojen/virheiden huomiottajättämisestä, minkä johdosta on täytynyt tehdä vaikeampia korjauksia. ■ sopimattomasta tai epäasianmukaisesta käytöstä aiheutuvat vahingot (katso käyttöohjetta). ■ virheellisestä asennuksesta tai käyttöönotosta aiheutuvat vahingot. ■ kaupan kohteen huolimattomasta käsittelystä tai puutteellisesta huollosta aiheutuvat vahingot. ■ kaupan kohteen epäasianmukaisesta muuttamisesta aiheutuvat vahingot. KATTAAKO TAKUU VAHINGON VAI EI? Ruoste: Runko on ruostesuojattu, mikä antaa sille hyvän perussuojan. Puutteellisen huollon seurauksena voi ruostetta kuitenkin syntyä. Takuu ei kata tästä aiheutuvaa vahinkoa. Naarmut: Naarmut kuuluvat normaaliin kulumiseen. Takuu ei kata naarmuvahinkoja. Homeen muodostuminen: Jos kankaiset osat ovat kostuneet, niiden on annettava kuivua perusteellisesti homeen välttämiseksi (katso käyttöohjetta). Takuu ei kata homeesta aiheutuvia vahinkoja. Kankaiden haalistuminen: Takaamme, että kankaat vastaavat voimassaolevia normeja. Auringonpaiste, hiki, pesuaineet, han- kaus (erityisesti niissä kohdissa, joihin tartutaan käsin) tai liian usein tapahtuva pesu voivat kuitenkin haalistaa kankaita, mikä ei oikeuta valituksiin. Vähäisiä värieroja yksittäisten valmistuserien välillä ei valitettavasti voida välttää. Ne eivät kuulu takuuseen. Kankaiden nukkaantuminen: Takuu ei kata kankaiden nukkaantumista. Nukkaantuminen kuuluu kankaiden tavallisen hoidon piiriin ja nukka voidaan poistaa vaateharjalla tai nukanpoistokoneella samalla tavalla kuin villapuseroista. Saumojen/neppareiden/kankaan repeämiset: Tarkasta tuotetta ostaessasi huolellisesti, että kaikki kangasosat, saumat ja nepparit on ommeltu ja kiinnitetty oikein. Saumoja/viallisia neppareita koskevat valitukset on tehtävä tuotteen myyjälle viipymättä virheen toteamisen jälkeen. Pyörät: Lastenvaunujen pyöriä ei tasapainoteta ja ne voivat tästä syystä „kulkea hiukan kierossa“. Pyörien kuluminen on normaalia kulumista. Ilmatäyttöisten pyörien puhkeamiseen voi olla vain ulkoinen syy, kuten terävä esine tai että pyörissä on käytön aikana on ollut liian vähän ilmaa. Tämä ei oikeuta takuuvaatimuksiin.

MITÄ TULEE OTTAA HUOMIOON TUOTETTA OSTETTAESSA

Tarkasta, että toimitus on täydellinen ja että se sisältää kaikki osat. Tarkasta vaunujen kaikki toiminnot ja vahvista tämä luovutustodistuksessa. VALITUSMENETTELY Ilmoita vika välittömästi puhelimitse myyjälle, jolta olet vaunut/rattaat ostanut voidaksesi sopia hänen kanssaan jatkotoimenpitei- stä. Emme vastaa turvallisuuden kannalta oleellisista vioista ja puutteista, joita ei ole ilmoitettu myyjälle 30 päivän sisällä niiden havaitsemisesta. Valitusvaatimuksia käsiteltäessä otetaan huomioon tuotekohtaiset arvonvähennykset. Viittaamme esilläoleviin Yleisiin Myyntiehtoihin. Varmista, että vaunu on puhdas lähetettäessä. Hyvin likaantuneita vaunuja ei voida korjata.

KÄYTTÖ, HOITO JA HUOLTO

Nämä lastenvaunut on tarkoitettu lapsesi kuljettamiseen ja niitä on hoidettava ja huollettava käyttöohjeiden mukaisesti alkuperäisen laadun säilyttämiseksi.49
