BEDIENUNGSANLEITUNG S 35 M Mafell

Absauggerät Originalbetriebsanleitung

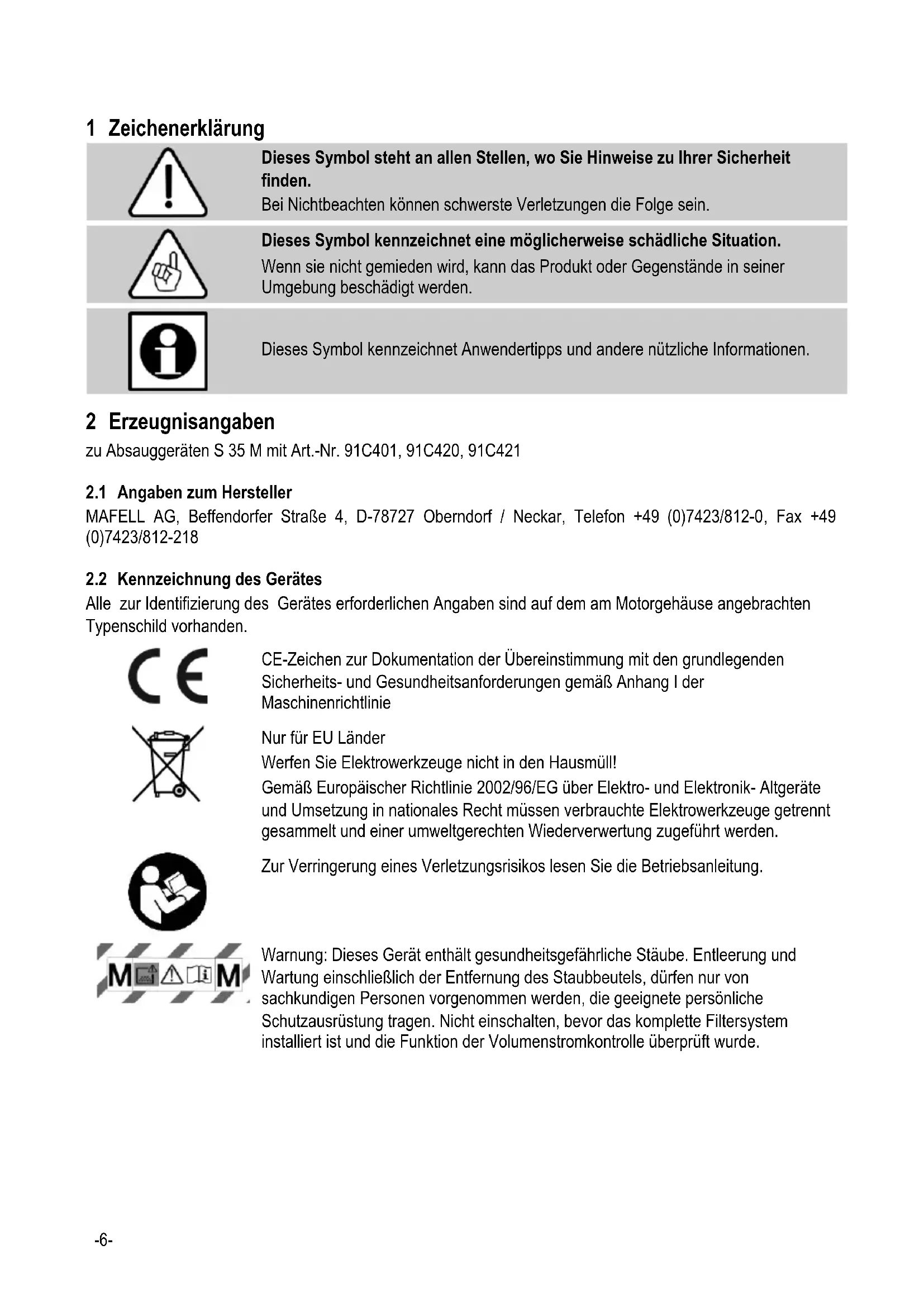

Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu Ihrer Sicherheit finden. Bei Nichtbeachten können schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben zu Absauggeräten S 35 M mit Art.-Nr. 91C401, 91C420, 91C421

2.1 Angaben zum Hersteller

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon +49 (0)7423/812-0, Fax +49 (0)7423/812-218

2.2 Kennzeichnung des Gerätes

Alle zur Identifizierung des Gerätes erforderlichen Angaben sind auf dem am Motorgehäuse angebrachten Typenschild vorhanden.

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Zur Verringerung eines Verletzungsrisikos lesen Sie die Betriebsanleitung.

Warnung: Dieses Gerät enthält gesundheitsgefährliche Stäube. Entleerung und Wartung einschließlich der Entfernung des Staubbeutels, dürfen nur von sachkundigen Personen vorgenommen werden, die geeignete persönliche Schutzausrüstung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert ist und die Funktion der Volumenstromkontrolle überprüft wurde.-7-

2.3 Technische Daten

Dauerbetrieb Spannung, Frequenz

220-240 V~, 50/60 Hz Aufnahmeleistung (Normallast)

1200 max. 1400 W Strom bei Normallast

Zugehöriger Unterdruck

530 x 400 x 560 mm ohne MAX-Halter 530 x 400 x 620 mm mit MAX-Halter (ohne Schlauchhaken) Gewicht (ohne Zubehör)

15,6 kg ohne MAX-Halter 16,8 kg mit MAX-Halter Durchmesser Ansaugstutzenanschluss

2.4 Angaben zur Geräuschemission

Die Sauger der Klasse "M" sind gemäß BGIA "H" Prüfzeugniss nach GS-BIA-M02 (07/02),DIN EN 60335-2-69 (11/04) Anhang AA, DIN 60335-2-69/A1 (11/05) geprüft. Messflächen-Schalldruckpegel: 69 dB (A) Umgebungsbedingungen: < 40 °C

Die Lärmwerte wurden nach EN 60704-1 im Freifeld im Abstand von 1,5 m von der Geräteoberfläche gemessen.

Absauggerät S 35 M komplett mit: 2 Faltenfilter-Kassetten, Polyester nanobeschichtet 1 PE Entleer-Entsorgungsbeutel 25/35l 4 m Absaugschlauch, Innen-Ø 27 mm antistatisch 1 Betriebsanleitung 1 MAX-Halter

2.6 Gerätebeschreibung

Das Absauggerät S 35 M ist für den Einsatz als Trocken- und Nass-Sauger. Saugen Sie beim Nass-Saugen ohne Filterbeutel. Die Filterkassetten sind zum Nass-Saugen geeignet.

2.6.1 Vor dem Gebrauch

- Achten Sie beim Auspacken auf Vollständigkeit und Transportschäden. - Vor dem Gebrauch sollten die Benutzer mit Informationen, Anweisungen und Schulungen für den Gebrauch des Saugers und der Substanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials, versorgt werden. Lesen Sie vor der Inbetriebnahme des Saugers die Bedienungsanleitung sorgfältig durch. Sie gibt wichtige Hinweise zur Bedienung, Sicherheit sowie Wartung und Pflege. Bewahren Sie die Bedienungsanleitung sorgfältig auf und geben Sie diese bei Veräußerung an den Nachbesitzer weiter.-8-

2.7 Sicherheitseinrichtungen

Gefahr Diese Einrichtungen sind für den sicheren Betrieb des Gerätes erforderlich und dürfen nicht entfernt bzw. unwirksam gemacht werden.

- Alle durch Elektromotoren angetriebenen beweglichen Maschinenteile sind durch fest stehende, sicher befestigte und nur durch Werkzeug zu entfernende Schutzverkleidungen abgedeckt. - Die Prüfung nach EN 60335-1 und EN 60335-2- 69 ergab, dass die sicherheitstechnischen Anforderungen in Bezug auf die elektrische Sicherheit auch beim Aufsaugen eines Wasser- Luft-Gemisches erfüllt sind. - Das Absauggerät ist für erhöhte Beanspruchung bei gewerblicher Verwendung geeignet. Gemäß EN 60335-1 und EN 60335-2-69.

2.8 Bestimmungsgemäße Verwendung

Gefahr Generell dürfen keine brennbaren oder explosiven Lösungsmittel, Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünnung bzw. Gut, das heißer ist als 60 °C, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr!

Sauger der Klasse M sind geeignet für das Auf- /Absaugen von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit AGWs >0,1mg/m³. Ein anderer Gebrauch als oben beschrieben ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorgeht, haftet der Hersteller nicht. Zur bestimmungsgemäßen Verwendung halten Sie die von Mafell vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen ein. Ebenso ist dieses Gerät nicht geeignet für den Betrieb im Freien bei Regen oder in explosionsgefährdeten Räumen. Das Absauggerät S 35 M darf nur von Personen genutzt, gerüstet und gewartet werden, die mit dem Gerät vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten müssen durch die MAFELL-Vertragshändler bzw. MAFELL- Kundendienststellen durchgeführt werden. Die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen sowie sonstige allgemein anerkannte sicherheitstechnische und arbeitsmedizinische Regeln sind einzuhalten.

Gefahr Bei bestimmungsgemäßem Gebrauch und trotz der Einhaltung der Sicherheitsbestimmungen bleiben durch den Verwendungszweck hervorgerufene Restrisiken.

- Berühren spannungsführender Teile bei geöffnetem Gehäuse und nicht gezogenem Netzstecker. - Emission von Stäuben bei länger andauerndem Betrieb mit beschädigtem Faltenfilter. - Beim Wechsel eines Filterbeutels oder beim Entleeren des Behälters ist das Einatmen von Staub nicht ausgeschlossen (Atemschutz). - Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. 3 Sicherheitshinweise

Gefahr Beachten Sie stets die folgenden Sicherheitshinweise und die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen!

Achtung Das Einsaugen von Zündquellen muss unbedingt vermieden werden, um Explosionen zu vermeiden.-9-

Achtung: Der Entstauber / Staubsauger ist nach der Arbeit, spätestens bei Schichtende, zu entleeren

- Die Spannung auf dem Geräte-Typenschild muss mit der Netzspannung übereinstimmen. - Die Steckdose muss über eine Haushaltssicherung mit geeigneter Stromstärke abgesichert sein (16 A). - Geräte einschließlich Zubehör nicht in Betrieb nehmen, wenn: - Gerät erkennbare Schäden (Risse/Brüche) aufweist, - Netzanschlussleitung defekt ist oder Rissbildung bzw. Alterung aufweist, - Verdacht auf einen unsichtbaren Defekt (nach einem Sturz) besteht. - Verwenden Sie keine beschädigten Verlängerungsleitungen. - Richten Sie Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere. - Besondere Sorgfalt ist beim Saugen von Treppen geboten. Achten Sie auf sicheren Stand. - Die Steckdose am Gerät darf nur für die in der Gebrauchsanleitung festgelegten Zwecke verwendet werden. - Arbeiten Sie nie ohne die für den jeweiligen Arbeitsgang vorgeschriebenen Schutzvorrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte. - Beim Einsatz des Gerätes im Freien wird die Verwendung eines Fehlerstromschutzschalters empfohlen. - Beschädigte Kabel oder Stecker müssen sofort ausgetauscht werden. Der Austausch darf nur durch Mafell oder einer autorisierten MAFELL- Kundendienstwerkstatt erfolgen, um Sicherheitsgefährdungen zu vermeiden. - Kinder und Jugendliche dürfen dieses Gerät nicht bedienen. Davon ausgenommen sind Jugendliche unter Aufsicht eines Fachkundigen zum Zwecke ihrer Ausbildung. - Schalten Sie vor jeder Wartung und nach jedem Gebrauch das Gerät aus und ziehen Sie den Netzstecker. - Prüfen Sie vor jeder Arbeit, ob die Saugschläuche sicher befestigt und nicht beschädigt sind. - Ziehen Sie den Stecker nicht am Kabel aus der Steckdose. - Ziehen Sie vor dem Reinigen, Entleeren und vor dem Beseitigen von Störungen den Netzstecker. - Achten Sie darauf, dass das Kabel vor Öl und Hitze geschützt ist und nicht durch Überfahren, Quetschen, Zerren und dergleichen verletzt wird. - Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie das Gerät nicht dem Regen aus und vermeiden Sie Arbeiten in der Nähe von brennbaren Flüssigkeiten oder Gasen. - Bewahren Sie das Gerät an trockenen, verschlossenen Orten außerhalb der Reichweite von Kindern auf. - Die regelmäßige Reinigung des Gerätes stellt einen wichtigen Sicherheitsfaktor dar. Ziehen Sie vor Beginn dieser Arbeiten den Netzstecker. - Das Gerät soll auf ebenem Untergrund so aufgestellt werden, dass es weder kippen noch wegrollen kann (Lenkrollen feststellen). - Die gereinigte Luft darf nur in solche Arbeitsräume zurückgeführt werden, aus denen sie abgesaugt wird; d. h., das Elektrowerkzeug und das Absauggerät dürfen nur im gleichen Arbeitsraum betrieben werden. - Bei Austritt von Schaum oder Wasser sofort abschalten. Behälter und ggf. Faltenfilter entleeren. - Säure, Aceton und Lösungsmittel können Geräteteile anätzen. - Lassen Sie das Gerät nicht unbeaufsichtigt. Ziehen Sie bei längerer Arbeitsunterbrechung den Netzstecker.-10- - Wenn die Anschlussleitung des Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist. - Lassen Sie Reparaturen nur von Fachkräften, z. B. Kundendienst, ausführen. Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar. - Verwenden Sie nur original MAFELL-Ersatz-, Zubehör- und Sonderzubehörteile. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers. 4 Rüsten / Einstellen

Achten Sie darauf, dass die beiden Rastverschlüsse des Behälters sicher in die Aussparungen an der Motorhaube eingerastet sind. Stecken Sie den Absaugschlauchstutzen über die Saugöffnung des Behälters und drehen ihn, bis der Schlauchstutzen einrastet.

Das Absauggerät S 35 M ist schutzgeerdet nach Klasse I und darf deshalb nur an Steckdosen mit Schutzleiter angeschlossen werden. Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der auf dem Leistungsschild des Gerätes angegebenen Betriebsspannung übereinstimmt.

4.3 Wechsel der Faltenfilter-Kassette

Rütteln Sie die Faltenfilterkassetten vor dem Filterwechsel ab. Drehen Sie mit einer Münze oder einem ähnlichen Gegenstand den Verschluss 7 (Abb.

1) am Riegel 9 um 90° gegen den

Uhrzeigersinn und drücken den Riegel 9 nach hinten. Klappen Sie die Haube auf und nehmen die Filterkassette 5 (Abb. 5) nach oben heraus. Die entnommenen Faltenfilterkassetten sofort in einen staubdichten Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen. Setzen Sie die neuen Filterkassetten ein und achten Sie dabei auf einen sauberen und festen Sitz der Filter. Klappen Sie die Haube herunter und bringen durch leichtes Drücken auf den Riegel 9 (Abb.

1) diesen in die Ausgangslage. Das Gerät ist

wieder verschlossen.

4.3.1 Wechsel des Motorschutzfilters

Neben den Faltenfilter-Kassetten befinden sich die Motorschutzfilter 6 (Abb. 2). Wenn sie stark verschmutzt sind, auswaschen und in trockenem Zustand wieder einsetzen. Beschädigte Motorschutzfilter müssen ersetzt werden.

4.4 Wechsel der Filterbeutel

Gefahr Dieses Gerät kann gesundheitsschädlichen Staub enthalten. Leerungs- und Wartungsvorgänge einschließlich der Beseitigung der Staubsammelbehälter dürfen nur mit entsprechender Schutzausrüstung durchgeführt werden.

Wenn die Kontrollanzeige während des Betriebs blinkt und zusätzlich ein akustisches Signal ertönt muss der Filterbeutel gewechselt werden.

4.4.1 Vliesfilterbeutel wechseln

Schalten Sie das Gerät zum Wechseln des Vliesfilterbeutels aus. Ziehen Sie den Stecker des Saugers. Öffnen Sie die Rastverschlüsse 10 (Abb. 1). Nehmen Sie das Saugeroberteil vom Behälter 12 (Abb. 4) ab. Ziehen Sie den Filterbeutel vorsichtig von dem Ansaugstutzen. Verschließen Sie den Flansch des Filterbeutels durch Umklappen des Deckels.-11-

4.4.2 PE-Entleer- und Entsorgungsbeutel

wechseln PE-Entleer- und Entsorgungsbeutel: Sauger einschalten, Faltenfilterkassetten abrütteln. Sauger ausschalten. Mundschutz anziehen. Saugschlauch entfernen, Absaugstutzen mit Deckel 14 (Abb. 6) verschließen. Seitliche Verschlüsse öffnen, Oberteil abnehmen. Oberteil, vor dem abstellen, auf Schalterstellung >IR< einschalten, damit evtl. abfallender Schwebstaub angesaugt wird. PE-Entleer- und Entsorgungsbeutel vorsichtig mit dem beiliegenden Verschlußband verschließen. Flansch vorsichtig von dem Ansaugstutzen ziehen und verschließen. PE-Entleer- und Entsorgungsbeutel vorsichtig aus Behälter nehmen. Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

4.5 Entsorgung der Filterbeutel

Entsorgen Sie den Filterbeutel in einem undurchlässigen Beutel in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solcher Abfälle. - Vliesfilterbeutel, gefüllt mit üblichem Hausschmutz, werden über den normalen Hausmüll entsorgt. - PE-Entleer- Entsorgungsbeutel, gefüllt mit Sondermüll: Fragen Sie bei Ihrer Stadt- oder Gemeindeverwaltung bzw. bei der zuständigen Stelle nach.

4.6 Filterbeutel einsetzen

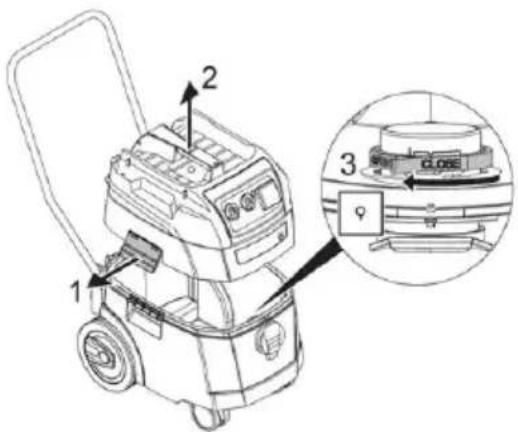

4.6.1 Vliesfilterbeutel einsetzen

Schieben Sie den Flansch vollständig über die Ansaugöffnung.

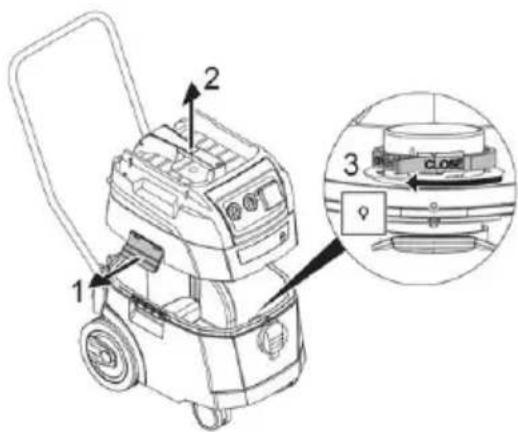

Bedienung des Drehschiebers Roten Drehschieber* innen auf CLOSE bis zum Anschlag auf die Markierung ▲ drehen.

Oberteil auf Behälter setzen und seitliche Verschlüsse schließen.

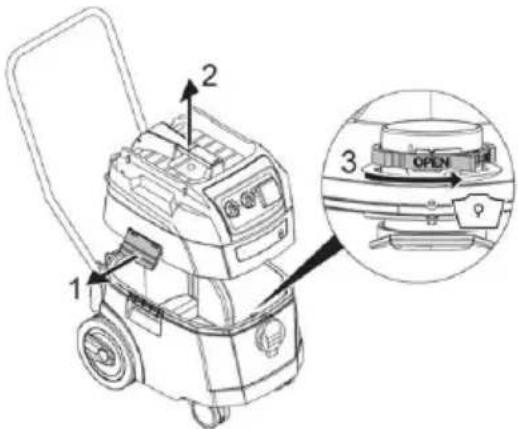

4.6.2 PE-Entleer- und Entsorgungsbeutel

Nur die Sauger der Klasse M und HEPA mit Spezialbehälter und Drehschieber in der Ansaugöffnung der Typen S 35 M und S 35 HEPA, sind für die Verwendung von PE- Entleer- und Entsorgungsbeuteln geeignet.

Bedienung des Drehschiebers Roten Drehschieber* innen auf OPEN bis zum Anschlag auf die Markierung ▲ drehen.

Flansch vollständig über Ansaugstutzen schieben, obere Beutelöffnung über Behälterrand legen.

Oberteil auf Behälter setzen und seitliche Verschlüsse schließen.-12-

4.7 Behälter entleeren

Nur zulässig bei Stäuben mit AGW‘s > 1mg/m3

Sauger ausschalten, Netzstecker ziehen. Verschlüsse öffnen. Deckel und Saugschlauch vom Behälter nehmen. Behälter auskippen. 5 Betrieb

Gefahr Elektrowerkzeug muss beim Anschließen abgeschaltet sein. Die Steckdose steht bei eingestecktem Netzstecker unabhängig von der Schalterstellung immer unter Spannung. In Schalterstellung "0" kann die Steckdose als Verlängerungsleitung (z. B. für Leuchte) genutzt werden. Anschlusswert: Sauger und angeschlossenes Gerät max. 16 A.

5.1 Ein- und Ausschalten

Schalterstellungen 1 (Abb. 1) Stecker in Steckdose stecken >0<

Sauger ausgeschaltet >I<

Sauger eingeschaltet ohne Rüttelfunktion >IR<

Sauger eingeschaltet mit autom. Rüttelfunktion

Sauger auf Standby mit autom. Rüttelfunktion Erst beim einschalten des Werkzeugs schaltet der Sauger automatisch ein. Nach abschalten des Werkzeugs läuft der Sauger für ca. 10sec. nach, dadurch wird verhindert, dass eine Restmenge im Schlauch bleibt.

Sauger auf Schalterstellung >0< stellen. Nach Beendigung Netzstecker ziehen. Zur Aufbewahrung des Saugrohrs durch Einstecken in das vorgesehene Zubehördepot* an der Behälter-Rückwand fixieren. Die Schlauchenden können zusammengesteckt werden, damit keine Schmutzpartikel austreten.

Vorwahlschalter für Mindestvolumenstromsignal(Hu pe und Leuchte) bei Saugern der Klasse “M”.

Im Modus >AR< und >IR< wird in Abhängigkeit vom Schlauchdurchmesser folgende Einstellung vorgenommen: Schlauchinnendurchmesser Volumenstrom Ø 49 mm 70 m³/h Ø 35 mm 70 m³/h Ø 27 mm 40 m³/h Ø 21 mm 20 m³/h Bei Ø 27 mm Ø 21 mm wird die Drehzahl reduziert.

Das Absauggerät S 35 M ist mit einer elektronischen Saugkraftregulierung ausgestattet. Mit dem Drehknopf 2 kann die Saugleistung, entsprechend dem Sauggut, angepasst werden. Netzstecker des Saugers in die Steckdose stecken. Schalter für Normalbetrieb ohne Rüttlerfunktion auf „I“, für Normalbetrieb mit Rüttlerfunktion auf „IR“ oder für Bereitschaftsbetrieb auf „AR“ stellen. Sauger ist saugbereit. Nach dem Saugen Schalter auf „O“ stellen. Sauger ist ausgeschaltet. Netzstecker des Saugers aus der Steckdose ziehen. Netzkabel aufräumen. Elektro- Werkzeug entfernen. Die Steckdose 4 ist für den Anschluss eines Elektrowerkzeugs vorgesehen (IR/ AR-Betrieb).-13- Um zu hohe Einschaltstromspitzen zu vermeiden, ist das Absauggerät mit einer Anlaufstrombegrenzung (Sanftanlauf) ausgestattet.

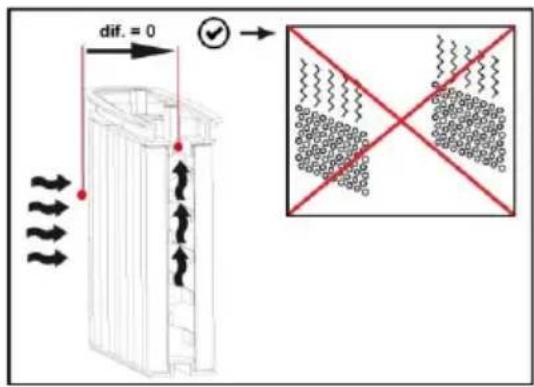

5.1.1 Permanente Filterabreinigung

Der Sauger ist mit einer elektromagnetischen Filterabreinigung ausgestattet, mit der anhaftender Staub von den Faltenfilterkassetten abgerüttelt werden kann. Die Faltenfilterkassetten werden abwechselnd nacheinander gereinigt, so dass kontinuierliches Arbeiten garantiert ist.

- Ständige Füllstandsüberwachung der Filter durch Differenzdruckmessung, für eine absolut genaue bedarfsgesteuerte Filterabreinigung während des Betriebes. - Dadurch konstant hoher Luftstrom während des Betriebs garantiert, auch bei kritischen Staubarten.

5.2 Tipps und Hinweise

- Beim Saugen von trockenem Gut muss der Faltenfilter 5 (Abb. 2) ganz trocken sein. - Beim Nass-Saugen verhindert der eingebaute Sensor, dass die maximale Füllhöhe im Behälter überschritten wird. Das Gerät saugt nicht mehr, wenn der Behälter gefüllt ist. Motor ausschalten. Stecker des Saugers ziehen und Behälter entleeren. - Sollte beim Saugen größerer Flüssigkeitsmengen (mehr als eine Behälterfüllung) der Sensor ansprechen, Gerät abschalten und Behälter entleeren. - Wenn beim Wiedereinschalten die Volumenstrom- Anzeige 3 (Abb. 1) aufleuchtet, kann das folgende Gründe haben: - Behälter, Filterbeutel 8 (Abb. 4) voll. - Absaugschlauch verstopft. - Luftquerschnitte des Stauberzeugers zu klein. Nach Beendigung der Arbeiten - vor allem aber, wenn Sie das Gerät längere Zeit nicht benutzen - sollten Sie: - Schmutz und Flüssigkeiten ausschütten. - Den Absaugschlauch so aufbewahren, dass keine Knickstellen entstehen. - Das Netzkabel ordentlich aufrollen und vor Beschädigung schützen. 6 Wartung und Instandhaltung

Gefahr Bei allen Wartungsarbeiten den Netzstecker ziehen.

Nach längerer Betriebsdauer empfiehlt MAFELL, das Gerät einer autorisierten MAFELL- Kundendienstwerkstatt zur Durchsicht zu geben.

Der Aufbewahrungsort muss trocken und frostfrei sein. Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für MAFELL- Erzeugnisse ausführen zu lassen.-14-

Gefahr Nur MAFELL-Zubehör und Ersatzteile verwenden. Bauteile deren Austausch nicht beschrieben wurde, bei einer MAFELL Kundendienststelle auswechseln lassen.

Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor dem Auseinandernehmen, Vorsoge treffen für örtliche gefilterte Zwangsentlüftung, wo das Gerät auseinander genommen wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung. Bei Maschinen der Klasse M sollte das Äußere der Maschine durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt werden, bevor sie aus dem gefährlichen Gebiet genommen werden. Alle Maschinenteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genommen werden, und geeignete Handlungen müssen vorgenommen werden, um eine Staubverteilung zu vermeiden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit dem gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden. Das Verfahren, mit dem Abdeckungen von nicht staubdichten Bereichen zur Reinigung entfernt werden sollten, sollte auch in der Gebrauchsanweisung angegeben werden.

Lässt die Saugleistung des Saugers nach und erhöht auch das Abreinigen der Filter 5 (Abb. 2) nach Tausch des Filterbeutels 8 (Abb. 4) die Saugleistung nicht mehr, müssen die Faltenfilter- Kassetten 5 (Abb.

In der Regel genügt es, die Faltenfilter-Kassetten 5 von Zeit zu Zeit mit einer weichen Bürste und Wasser zu reinigen. Vor dem Wiedereinsetzen trocknen lassen, damit der Staub nicht an dem feuchten Filter haften bleibt. Um starke Verschmutzung von Behälter und Filter zu vermeiden, trockenes Sauggut aus dem Behälter entfernen, bevor nass gesaugt wird. Trockensaugen nur mit ausgetrocknetem Gerät. Behälter und Zubehör nicht mit kratzendem handelsüblichen Reinigungsmittel reinigen. Reinigen Sie regelmäßig die Wassersensoren 13 (Abb. 3) und überprüfen diese auf eventuelle Beschädigungen. 7 Störungsbeseitigung

Gefahr Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzstecker ziehen!

Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wenden Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst. Störung Ursache Beseitigung Nachlassen der Saugleistung Filter verschmutzt Reinigen. Vliesfilter voll Wechseln. Behälter voll Entleeren. Düse, Rohre oder Schlauch verstopft Reinigen.-15- Störung Ursache Beseitigung Sauger läuft nicht an Netzstecker in Steckdose?

Netzkabel in Ordnung?

Deckel richtig geschlossen?

Wassersensor abgeschaltet?

Sauger im Bereitschaftsbetrieb „AR“? Auf „I“oder „IR“stellen Sauger läuft beim Einschalten des Werkzeugs im >AR< Modus nicht

Netzstecker des Werkzeugs in Gerätesteckdose? Netztstecker in Staubsauger- Steckdose stecken PE-Entleer- und Entsorgungsbeutel wird an die Filter angesaugt Position Drehschieber falsch Drehschieber auf Position prüfen/ändern Sauger der Klasse M oder H: bei eingesetztem Vliesfilter Staub im Behälter Position Drehschieber falsch Drehschieber auf Position prüfen/ändern Füllanzeige leuchtet Filter verstopft Vlies-Filterbeutel einsetzen Filter abreinigen oder ersetzen Saugschlauch verstopft Sauggut aus Schlauch entfernen Behälter voll Behälter leeren

8 Sonderzubehör - Filterbeutelsatz 5 St. (25-l-Vlies) Best.-Nr. 093719 - Entsorgungsbeutelsatz 5 St. (25-l-PE) Best.-Nr. 093721 - 1 Paar Faltenfilter-Kassette (Cellulose, Glasfaservlies, Polyester) Best.-Nr. 093739 - 1 Paar Faltenfilter-Kassette (Polyester nanobeschichtet) Best.-Nr. 093720 - 1 Paar Faltenfilter-Kassette (Polyestervlies) Best.-Nr. 093674 - 4 m Absaugschlauch LW27 Maschinen-Anschluss Ø 35 mm antistatisch Best.-Nr. 093684 - 5 m Absaugschlauch LW35 Maschinen-Anschluss Ø 35 mm antistatisch Best.-Nr. 093681 - 5 m Absaugschlauch Maschinen-Anschluss Ø 49 mm statisch Best.-Nr. 093730 - Handabsaugset Best.-Nr. 093718 - Reduzierstück Ø 58 / 35 Best.-Nr. 203602
