BEDIENUNGSANLEITUNG S 25 M Mafell

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

WARNING

D - EG Konformitätserklärung

Wir bescheinigen hiermit, dass das Absauggerät S 25 M und S 25 L den angeführten EU-Richtlinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Normen angewendet. Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Mafell AG

Art.-Nr. 91C301, 91C321, 91C322

Art.-Nr. 91C201

Mafell AG

D - 78727 Oberndorf, den 25.03.2020

p. Uau8 Dipl.-Ing. Matthias Krauss Vorstandsvorsitzender / CEO

Leitung Entwicklung und Konstruktion

Inhaltsverzeichnis

1 Zeichenerklärung....6
2 Erzeugnisangaben 6
2.1 Angaben zum Hersteller 6
2.2 Kennzeichnung des Gerätes 6
2.3 Technische Daten 7
2.4 Angaben zur Geräuschemission 7
2.5 Lieferumfang 7
2.6 Gerätebeschreibung 7
2.7 Sicherheitseinrichtungen 8
2.8 Bestimmungsgemäße Verwendung 8
2.9 Restrisiken....8
3 Sicherheitshinweise....9
4 Rüsten / Einstellen 10
4.1 Zusammenbau 10
4.2 Netzanschluss 10
4.3 Wechsel der Faltenfilter-Kassette 10
4.4 Wechsel der Filterbeutel....11
4.5 Entsorgung der Filterbeutel 11
4.6 Filterbeutel einsetzen 11
4.7 Behälter entleeren 12
5 Betrieb 12
5.1 Ein- und Ausschalten 12
5.2 Tipps und Hinweise 13
6 Wartung und Instandhaltung 13
6.1 Wartung....13
6.2 Instandhaltung 14
6.3 Motorschutzfilter 14
7 Entsorgungshinweise 14
8 Störungsbeseitigung....14
9 Sonderzubehör 15
10 Explosionszeichnung und Ersatzteilliste 15

1 Zeichenerklärung

Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu Ihrer Sicherheit finden.

Bei Nichtbeachten können schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.

Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben

zu Absauggeräten S 25 M mit Art.-Nr. 91C301, 91C321, 91C322

zu Absauggeräten S 25 L mit Art.-Nr. 91C201

2.1 Angaben zum Hersteller

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone]

2.2 Kennzeichnung des Gerätes

Alle zur Identifizierung des Gerätes erforderlichen Angaben sind auf dem am Motorgehäuse angebrachten Typenschild vorhanden.

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Zur Verringerung eines Verletzungsrisikos lesen Sie die Betriebsanleitung.

Warnung: Dieses Gerät enthält gesundheitsgefährliche Stäube. Entleerung und Wartung einschließlich der Entfernung des Staubbeutels, dürfen nur von sachkundigen Personen vorgenommen werden, die geeignete persönliche Schutzausrüstung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert ist und die Funktion der Volumenstromkontrolle überprüft wurde.

2.3 Technische Daten

Betriebsart		Dauerbetrieb
Spannung, Frequenz		220-240 V~, 50/60 Hz	110-120 V~, 50/60 Hz
Aufnahmeleistung (Normallast)		1200 max. 1400 W	1200 max. 1400 W
Strom bei Normallast		6,0 A	11,0 A
Nennvolumenstrom		270 m3/h
Zugehöriger Unterdruck		280 mbar	239 mbar
Filterfläche		8600 cm2
Abmessungen	S 25 M	450 x 390 x 490 mm ohne MAX-Halter
		480 x 390 x 550 mm mit MAX-Halter (ohne Schlauchhaken)
	S 25 L	450 x 390 x 490 mm
Gewicht (ohne Zubehör)	S 25 M	12,2 kg ohne MAX-Halter
		13,4 kg mit MAX-Halter
	S 25 L	12,2 kg
Durchmesser Ansaugstutzenanschluss		∅ 66 / 58 mm

Die Sauger der Klasse "M" sind gemäß BGIA "H" Prüfzeugnis nach GS-BIA-M02 (07/02), DIN EN 60335-2-69 (11/04) Anhang AA, DIN 60335-2-69/A1 (11/05) geprüft.

2.4 Angaben zur Geräuschemission

Messflächen-Schalldruckpegel:	69 dB (A)
Umgebungsbedingungen:	< 40 °C

Die Lärmwerte wurden nach EN 60704-1 im Freifeld im Abstand von 1,5 m von der Geräteoberfläche gemessen.

2.5 Lieferumfang

Absauggerät S 25 M oder S 25 L komplett mit:

2 Faltenfilter-Kassetten, Polyester
1 Filterbeutel, Nutzvolumen 25 l
4 m Absaugschlauch, antistatisch
1 Betriebsanleitung
1 MAX-Halter (nur für S25M)

2.6 Gerätebeschreibung

Das Absauggerät S 25 M / S 25 L ist ein Kombi-Gerät (KOMB) für den Einsatz als Trocken- und Nass-Sauger.

Beim Nass-Saugen ohne Filterbeutel saugen. Die Filterkassetten sind zum Nass-Saugen geeignet.

• INDUSTRIESTAUBSAUGER (IS) zum ausschließlichen Aufsaugen von abgelagertem Staub.
• ENTSTAUBER (ENT) zum ausschließlichen Absaugen von Schwebestaub an einzelnen

Staubquellen, wie er z. B. bei der Material-Be oder -Verarbeitung an Maschinen und handgeführten Geräten anfällt.

Das Absauggerät S 25 M / S 25 L, eingesetzt als Entstauber ist geeignet zum Absaugen von trockenem Holzstaub und trockenen Holzspänen an einzelnen Staubquellen. Wird der Entstauber ordnungsgemäß an eine handgeführte Holzbearbeitungsmaschine mit einer Staubquelle (z. B. Kreissäge, Hobelmaschine, Bandschleifer) angeschlossen und vorschriftsmäßig betrieben, ist die

notwendige Absaugleistung und Abscheidequalität immer gewährleistet.

2.7 Sicherheitseinrichtungen

Gefahr

Diese Einrichtungen sind für den sicheren Betrieb des Gerätes erforderlich und dürfen nicht entfernt bzw. unwirksam gemacht werden.

• Alle durch Elektromotoren angetriebenen beweglichen Maschinenteile sind durch fest stehende, sicher befestigte und nur durch Werkzeug zu entfernende Schutzverkleidungen abgedeckt.
• Die Prüfung nach EN 60335-1 und EN 60335-2-69 ergab, dass die sicherheitstechnischen Anforderungen in Bezug auf die elektrische Sicherheit auch beim Aufsaugen eines Wasser-Luft-Gemisches erfüllt sind.
• Das Absauggerät ist für erhöhte Beanspruchung bei gewerblicher Verwendung geeignet. Gemäß EN 60335-1 und EN 60335-2-69.

2.8 Bestimmungsgemäße Verwendung

Gefahr

Generell dürfen keine brennbaren oder explosiven Lösungsmittel, Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünnung bzw. Gut, das heißer ist als 60 °C, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr! Der Sauger ist nicht zum Absaugen gesundheitsgefährdender Stäube geeignet.

Sauger der Klasse M sind geeignet für das Auf-/Absaugen von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit AGWs >0,1mg/m³.

Sauger der Klasse L sind nicht zum Auf-/ Absaugen gesundheitsgefährlichen Stäuben geeignet.

Das Absauggerät S 25 M / S 25 L ist besonders zum Absaugen von Elektrowerkzeugen geeignet. Weitere Einsatzmöglichkeiten sind am Bau, wo große Mengen feuchter und trockener Feinstaub anfallen, in der Kfz-Innenreinigung und überall dort, wo Feuchtes und Trockenes beseitigt werden soll, Wischwasser aufzusaugen ist, verstopfte Wasserbecken und Abflüsse zu entleeren sind, "Überschwemmungen" in Bad, Küche oder Keller zu beheben sind oder die Regenpfütze vor der Haustüre stört.

Ein anderer Gebrauch als oben beschrieben ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorgeht, haftet der Hersteller nicht.

Zur bestimmungsgemäßen Verwendung halten Sie die von Mafell vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen ein.

Ebenso ist dieses Gerät nicht geeignet für den Betrieb im Freien bei Regen oder in explosionsgefährdeten Räumen.

Das Absauggerät S 25 M / S 25 L darf nur von Personen genutzt, gerüstet und gewartet werden, die mit dem Gerät vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten müssen durch die MAFELL-Vertragshändler bzw. MAFELL-Kundendienststellen durchgeführt werden.

Die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen sowie sonstige allgemein anerkannte sicherheitstechnische und arbeitsmedizinische Regeln sind einzuhalten.

2.9 Restrisiken

Gefahr

Bei bestimmungsgemäßem Gebrauch und trotz der Einhaltung der Sicherheitsbestimmungen bleiben durch den Verwendungszweck hervorgerufene Restrisiken.

• Berühren spannungsführender Teile bei geöffnetem Gehäuse und nicht gezogenem Netzstecker.

• Emission von Stäuben bei länger andauerndem Betrieb mit beschädigtem Faltenfilter 5 (Abb. 2), Filterbeutel 8 (Abb. 4) oder Motorschutzfilter 6 (Abb. 2) in geschlossenen Räumen ohne ausreichende Belüftung.

• Beim Wechsel eines Filterbeutels oder beim Entleeren des Behälters ist das Einatmen von Staub nicht ausgeschlossen (Atemschutz).

• Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

3 Sicherheitshinweise

Gefahr

Beachten Sie stets die folgenden Sicherheitshinweise und die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen!

Achtung

Das Einsaugen von Zündquellen muss unbedingt vermieden werden, um Explosionen zu vermeiden.

Achtung: Der Entstauber / Staubsauger ist nach der Arbeit, spätestens bei Schichtende, zu entleeren

• Die Spannung auf dem Geräte-Typenschild muss mit der Netzspannung übereinstimmen.
• Die Steckdose muss über eine Haushaltssicherung mit geeigneter Stromstärke abgesichert sein (16 A).

• Geräte einschließlich Zubehör nicht in Betrieb nehmen, wenn:

• Gerät erkennbare Schäden (Risse/Brüche) aufweist,

• Netzanschlussleitung defekt ist oder Rissbildung bzw. Alterung aufweist,
• Verdacht auf einen unsichtbaren Defekt (nach einem Sturz) besteht.

- Verwenden Sie keine beschädigten Verlängerungsleitungen.

- Richten Sie Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere.

- Besondere Sorgfalt ist beim Saugen von Treppen geboten. Achten Sie auf sicheren Stand.

• Die Steckdose am Gerät darf nur für die in der Gebrauchsanleitung festgelegten Zwecke verwendet werden.
• Arbeiten Sie nie ohne die für den jeweiligen Arbeitsgang vorgeschriebenen Schutzvorrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte.
• Beim Einsatz des Gerätes im Freien wird die Verwendung eines Fehlerstromschutzschalters empfohlen.
• Beschädigte Kabel oder Stecker müssen sofort ausgetauscht werden. Der Austausch darf nur durch Mafell oder einer autorisierten MAFELL-Kundendienstwerkstatt erfolgen, um Sicherheitsgefährdungen zu vermeiden.
• Kinder und Jugendliche dürfen dieses Gerät nicht bedienen. Davon ausgenommen sind Jugendliche unter Aufsicht eines Fachkundigen zum Zwecke ihrer Ausbildung.
• Schalten Sie vor jeder Wartung und nach jedem Gebrauch das Gerät aus und ziehen Sie den Netzstecker.
• Prüfen Sie vor jeder Arbeit, ob die Saugschläuche sicher befestigt und nicht beschädigt sind.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor dem Reinigen, Entleeren und vor dem Beseitigen von Störungen den Netzstecker.
• Achten Sie darauf, dass das Kabel vor Öl und Hitze geschützt ist und nicht durch Überfahren, Quetschen, Zerren und dergleichen verletzt wird.
• Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie das Gerät nicht dem Regen aus und vermeiden Sie Arbeiten in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Bewahren Sie das Gerät an trockenen, verschlossenen Orten außerhalb der Reichweite von Kindern auf.

• Die regelmäßige Reinigung des Gerätes stellt einen wichtigen Sicherheitsfaktor dar. Ziehen Sie vor Beginn dieser Arbeiten den Netzstecker.

• Das Gerät soll auf ebenem Untergrund so aufgestellt werden, dass es weder kippen noch wegrollen kann (Lenkrollen feststellen).

• Um das Gerät sicher betreiben und instand halten zu können, sollte der Aufstellungsort so gewählt werden, dass seitliche Abstände von 0,3 m und eine lichte Höhe von 2 m gewahrt bleiben.
• Die gereinigte Luft darf nur in solche Arbeitsräume zurückgeführt werden, aus denen sie abgesaugt wird; d. h., das Elektrowerkzeug und das Absauggerät dürfen nur im gleichen Arbeitsraum betrieben werden.
• Bei Austritt von Schaum oder Wasser sofort abschalten. Behälter und ggf. Faltenfilter entleeren.
• Säure, Aceton und Lösungsmittel können Geräteteile anätzen.
• Lassen Sie das Gerät nicht unbeaufsichtigt. Ziehen Sie bei längerer Arbeitsunterbrechung den Netzstecker.
• Wenn die Anschlussleitung des Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist.
• Lassen Sie Reparaturen nur von Fachkräften, z. B. Kundendienst, ausführen. Nicht fachgerecht reparierte Geräte stellen eine Gefahr für den Benutzer dar.
• Verwenden Sie nur original MAFELL-Ersatz-, Zubehör- und Sonderzubehörteile. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers.
• Andere Arbeiten als hier beschrieben dürfen nicht ausgeführt werden.
• Bei Zweckentfremdung, unsachgemäßer Bedienung oder nicht fachgerechter Reparatur wird keine Haftung für eventuelle Schäden übernommen.

4 Rüsten / Einstellen

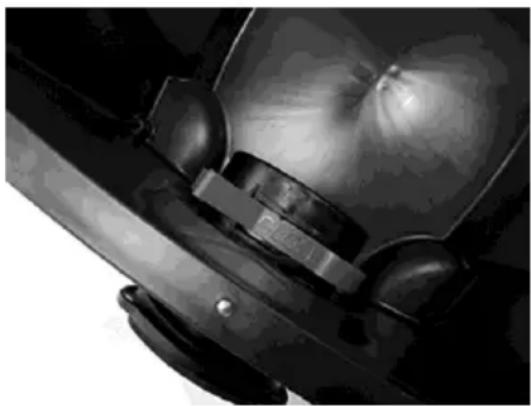

4.1 Zusammenbau

- Achten Sie darauf, dass die beiden Rastverschlüsse des Behälters sicher in die

Aussparungen an der Motorhaube eingerastet sind.

- Stecken Sie den Absaugschlauchstutzen über die Saugöffnung des Behälters und drehen ihn, bis der Schlauchstutzen einrastet.

4.2 Netzanschluss

Das Absauggerät S 25 M / S 25 L ist schutzgeerdet nach Klasse I und darf deshalb nur an Steckdosen mit Schutzleiter angeschlossen werden.

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der auf dem Leistungsschild des Gerätes angegebenen Betriebsspannung übereinstimmt.

4.3 Wechsel der Faltenfilter-Kassette

• Rütteln Sie die Faltenfilterkassetten vor dem Filterwechsel ab.
• Drehen Sie mit einer Münze oder einem ähnlichen Gegenstand den Verschluss 7 (Abb. 1) am Riegel 9 um 90° gegen den Uhrzeigersinn und drücken den Riegel 9 nach hinten.
• Klappen Sie die Haube auf und nehmen die Filterkassette 5 (Abb. 5) nach oben heraus.
• Die entnommenen Faltenfilterkassetten sofort in einen staubdichten Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen.
• Setzen Sie die neuen Filterkassetten ein und achten Sie dabei auf einen sauberen und festen Sitz der Filter.
• Klappen Sie die Haube herunter und bringen durch leichtes Drücken auf den Riegel 9 (Abb. 1) diesen in die Ausgangslage. Das Gerät ist wieder verschlossen.

4.3.1 Wechsel des Motorschutzfilters

Neben den Faltenfilter-Kassetten befinden sich die Motorschutzfilter 6 (Abb. 2). Wenn sie stark verschmutzt sind, auswaschen und in trockenem Zustand wieder einsetzen. Beschädigte Motorschutzfilter müssen ersetzt werden.

4.4 Wechsel der Filterbeutel

Gefahr

Dieses Gerät kann gesundheitsschädlichen Staub enthalten. Leerungs- und Wartungsvorgänge einschließlich der Beseitigung der Staubsammelbehälter dürfen nur mit entsprechender Schutzausrüstung durchgeführt werden.

Wenn die Kontrollanzeige während des Betriebs blinkt und zusätzlich ein akustisches Signal ertönt muss der Filterbeutel gewechselt werden.

4.4.1 Vliesfilterbeutel wechseln

• Schalten Sie das Gerät zum Wechseln des Vliesfilterbeutels aus.
  • Ziehen Sie den Stecker des Saugers.
• Öffnen Sie die Rastverschlüsse 10 (Abb. 1).
• Nehmen Sie das Saugeroberteil vom Behälter 12 (Abb. 4) ab.
• Ziehen Sie den Filterbeutel vorsichtig von dem Ansaugstutzen.
• Verschließen Sie den Flansch des Filterbeutels durch Umklappen des Deckels.

4.4.2 PE-Entleer- und Entsorgungsbeutel wechseln

• PE-Entleer- und Entsorgungsbeutel: Sauger einschalten, Faltenfilterkassetten abrütteln. Sauger ausschalten.
• Mundschutz anziehen.
• Saugschlauch entfernen, Absaugstutzen mit Deckel 14 (Abb. 6) verschließen.
• Seitliche Verschlüsse öffnen, Oberteil abnehmen. Oberteil, vor dem abstellen, auf Schalterstellung >IR< einschalten, damit evtl. abfallender Schwebstaub angesaugt wird.

• PE-Entleer- und Entsorgungsbeutel vorsichtig mit dem beiliegenden Verschlußband verschließen.

• Flansch vorsichtig von dem Ansaugstutzen ziehen und verschließen.

• PE-Entleer- und Entsorgungsbeutel vorsichtig aus Behälter nehmen.
• Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

4.5 Entsorgung der Filterbeutel

Entsorgen Sie den Filterbeutel in einem undurchlässigen Beutel in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solcher Abfälle.

• Vliesfilterbeutel, gefüllt mit üblichem Hausschmutz, werden über den normalen Hausmüll entsorgt.
• PE-Entleer- Entsorgungsbeutel, gefüllt mit Sondermüll: Fragen Sie bei Ihrer Stadt- oder Gemeindeverwaltung bzw. bei der zuständigen Stelle nach.

4.6 Filterbeutel einsetzen

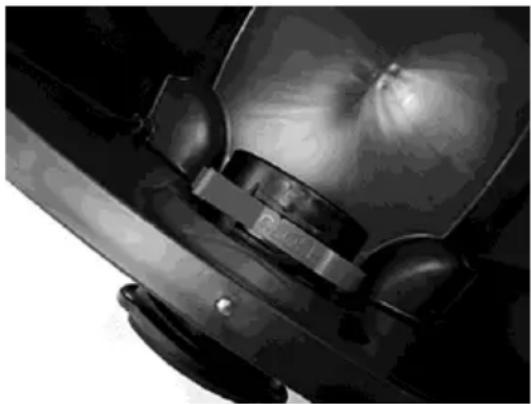

4.6.1 Vliesfilterbeutel einsetzen

- Schieben Sie den Flansch vollständig über die Ansaugöffnung.

Bedienung des Drehschiebers

- Roten Drehschieber* innen auf CLOSE bis zum Anschlag auf die Markierung ▲ drehen.

- Oberteil auf Behälter setzen und seitliche Verschlüsse schließen.

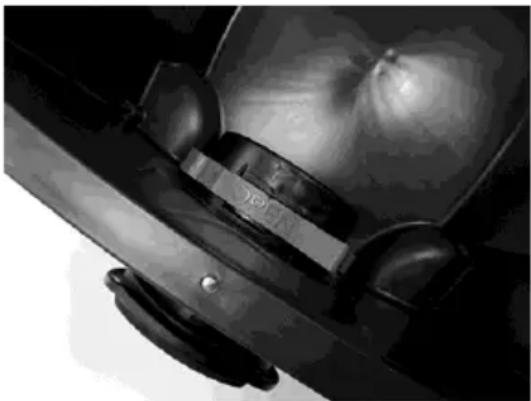

4.6.2 PE-Entleer- und Entsorgungsbeutel einsetzen

Nur die Sauger der Klasse S25L/S25M mit Spezialbehälter und Drehschieber in der Ansaugöffnung der Typen S25L/S25M, sind für die Verwendung von PE-Entleer- und Entsorgungsbeuteln geeignet.

Bedienung des Drehschiebers

- Roten Drehschieber* innen auf OPEN bis zum Anschlag auf die Markierung ▲ drehen.

- Flansch vollständig über Ansaugstutzen schieben, obere Beutelöffnung über Behälterrand legen.

- Oberteil auf Behälter setzen und seitliche Verschlüsse schließen.

4.7 Behälter entleeren

Nur zulässig bei Stäuben mit AGW's > 1mg/m3

Sauger ausschalten, Netzstecker ziehen.

• Verschlüsse öffnen.
• Deckel und Saugschlauch vom Behälter nehmen.
• Behälter auskippen.

5 Betrieb

Gefahr

Der Sauger ist nicht zum Absaugen gesundheitsgefährdender Stäube geeignet.

5.1 Ein- und Ausschalten

Schalterstellungen für IS-Betrieb (Industriestaubsauber) (Abb. 1)

0 = Aus I = Ein (manueller Betrieb) Volumenstrom-Anzeige ist auf einen Festwert umgeschaltet, der bewirkt, dass die Signallampe blinkt, wenn die Luftgeschwindigkeit unter 20 m/s absinkt.

A = Bereitschaftsbetrieb für Ein-/Ausschaltautomatik (Sauger wird vom Elektrowerkzeug ein- und ausgeschaltet).

Schalterstellungen für ENT-Betrieb (Entstauber) Abb. 1

RA = Geräteausführungen mit der Ausstattung "RA" können wie unter "A" betrieben werden. Die Filterabreinigung erfolgt automatisch bei Erreichen des eingestellten Mindestvolumenstroms in der nächsten Arbeitspause (Schalterstellung RA).

Das Absauggerät S 25 M / S 25 L ist mit einer elektronischen Saugkraftregulierung ausgestattet. Mit dem Drehknopf 2 kann die Saugleistung, entsprechend dem Sauggut, angepasst werden.

Die Steckdose 4 ist für den Anschluss eines Elektrowerkzeugs vorgesehen (A/RA-Betrieb).

Gefahr

Elektrowerkzeug muss beim Anschließen abgeschaltet sein. Die Steckdose steht bei eingestecktem Netzstecker unabhängig von der Schalterstellung immer unter Spannung. In Schalterstellung "0" kann die Steckdose als Verlängerungsleitung (z. B. für Leuchte) genutzt werden. Anschlusswert: Sauger und angeschlossenes Gerät max. 16 A.

Um zu hohe Einschaltstromspitzen zu vermeiden, ist das Absauggerät mit einer Anlaufstrombegrenzung (Sanftanlauf) ausgestattet.

Gefahr

Beim Motorauslauf des Saugers darf am Wahlschalter bis zum Stillstand des Saugers nicht gedreht werden, andernfalls muss anschließend über die 0-Stellung geschaltet werden, damit die einwandfreie Funktion der Elektronik gewährleistet bleibt.

5.2 Tipps und Hinweise

• Beim Saugen von trockenem Gut muss der Faltenfilter 5 (Abb. 2) ganz trocken sein.
• Beim Nass-Saugen verhindert der eingebaute Sensor, dass die maximale Füllhöhe im Behälter überschritten wird. Das Gerät saugt nicht mehr, wenn der Behälter gefüllt ist. Motor ausschalten. Stecker des Saugers ziehen und Behälter entleeren.
• Sollte beim Saugen größerer Flüssigkeitsmengen (mehr als eine Behälterfüllung) der Sensor ansprechen, Gerät abschalten und Behälter entleeren.

• Wenn beim Wiedereinschalten die Volumenstrom-Anzeige 3 (Abb. 1) aufleuchtet, kann das folgende Gründe haben:

• Behälter, Filterbeutel 8 (Abb. 4) voll.

• Absaugschlauch verstopft.
• Luftquerschnitte des Stauberzeugers zu klein.

Nach Beendigung der Arbeiten - vor allem aber, wenn Sie das Gerät längere Zeit nicht benutzen - sollten Sie:

• Schmutz und Flüssigkeiten ausschütten.
• Den Absaugschlauch so aufbewahren, dass keine Knickstellen entstehen.
• Das Netzkabel ordentlich aufrollen und vor Beschädigung schützen.

6 Wartung und Instandhaltung

Gefahr

Bei allen Wartungsarbeiten den Netzstecker ziehen.

Nach längerer Betriebsdauer empfiehlt MAFELL, das Gerät einer autorisierten MAFELL-Kundendienstwerkstatt zur Durchsicht zu geben.

Der Aufbewahrungsort muss trocken und frostfrei sein.

Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für MAFELL-Erzeugnisse ausführen zu lassen.

Gefahr

Nur MAFELL-Zubehör und Ersatzteile verwenden. Bauteile deren Austausch nicht beschrieben wurde, bei einer MAFELL Kundendienststelle auswechseln lassen.

6.1 Wartung

Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor dem Auseinandernehmen, Vorsoge treffen für örtliche gefilterte Zwangsentlüftung, wo das Gerät auseinander genommen wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

Bei Maschinen der Klasse M sollte das Äußere der Maschine durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt werden, bevor sie aus dem gefährlichen Gebiet genommen werden.

Alle Maschinenteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genommen werden, und geeignete Handlungen müssen vorgenommen werden, um eine Staubverteilung zu vermeiden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit dem gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände entsorgt werden, die nicht zufrieden stellend gereinigt werden können. Derartige Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

6.2 Instandhaltung

Lässt die Saugleistung des Saugers nach und erhöht auch das Abreinigen der Filter 5 (Abb. 2) nach Tausch des Filterbeutels 8 (Abb. 4) die Saugleistung nicht mehr, müssen die Faltenfilter- Kassetten 5 (Abb. 2) erneuert werden.

In der Regel genügt es, die Faltenfilter-Kassetten 5 von Zeit zu Zeit mit einer weichen Bürste und Wasser zu reinigen. Vor dem Wiedereinsetzen trocknen lassen, damit der Staub nicht an dem feuchten Filter haften bleibt.

Um starke Verschmutzung von Behälter und Filter zu vermeiden, trockenes Sauggut aus dem Behälter entfernen, bevor nass gesaugt wird. Trockensaugen nur mit ausgetrocknetem Gerät. Behälter und Zubehör nicht mit kratzendem handelsüblichen Reinigungsmittel reinigen.

Reinigen Sie regelmäßig die Wassersensoren 13 (Abb. 3) und überprüfen diese auf eventuelle Beschädigungen.

6.3 Motorschutzfilter

Neben den Faltenfilter-Kassetten befinden sich die Motorschutzfilter 6 (Abb. 2). Wenn sie stark verschmutzt sind, auswaschen und in trockenem Zustand wieder einsetzen. Beschädigte Motorschutzfilter müssen ersetzt werden.

7 Entsorgungshinweise

• Filterbeutel, gefüllt mit üblichem Hausschmutz, werden über den normalen Hausmüll entsorgt.
• Filterbeutel, gefüllt mit Sondermüll:

Fragen Sie bei Ihrer Stadt- oder Gemeindeverwaltung bzw. bei der zuständigen Stelle nach.

- Die Faltenfilter-Kassette wird im Bedarfsfall im Polybeutel als Sondermüll entsorgt.

8 Störungsbeseitigung

Gefahr

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzstecker ziehen!

Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wenden Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst.

Störung	Ursache	Beseitigung
Nachlassen der Saugleistung	Filter verschmutzt	Reinigen.
	Vliesfilter voll	Wechseln.
	Behälter voll	Entleeren.
	Düse, Rohre oder Schlauch verstopft	Reinigen.
Sauger läuft nicht an	Netzstecker in Steckdose?
	Netz spannungslos?
	Netzkabel in Ordnung?
	Deckel richtig geschlossen?
	Wassersensor abgeschaltet?
	Sauger im Bereitschaftsbetrieb „AR“?	Auf „I“oder „IR“stellen
Sauger läuft beim Einschalten des Werkzeugs im >AR< Modus nicht an	Netzstecker des Werkzeugs in Gerätesteckdose?	Netztstecker in Staubsauger-Steckdose stecken
PE-Entleer- und Entsorgungsbeutel wird an die Filter angesaugt	Position Drehschieber falsch	Drehschieber auf Position prüfen/ändern
Sauger der Klasse M oder H: bei eingesetztem Vliesfilter Staub im Behälter	Position Drehschieber falsch	Drehschieber auf Position prüfen/ändern

9 Sonderzubehör

• Filterbeutelsatz 5 St. (25-I-Vlies) Best.-Nr. 093719
• Entsorgungsbeutelsatz 5 St. (25-I-PE) Best.-Nr. 093721
• 1 Paar Faltenfilter-Kassette (Cellulose, Glasfaservlies, Polyester) Best.-Nr. 093739
• 1 Paar Faltenfilter-Kassette (Polyester nanobeschichtet) Best.-Nr. 093720
• 1 Paar Faltenfilter-Kassette (Polyestervlies) Best.-Nr. 093674
• 4 m Absaugschlauch LW27 Maschinen-Anschluss ∅ 35 mm antistatisch Best.-Nr. 093684
• 5 m Absaugschlauch LW35 Maschinen-Anschluss ∅ 35 mm antistatisch Best.-Nr. 093681
• 5 m Absaugschlauch Maschinen-Anschluss ∅ 49 mm statisch Best.-Nr. 093730
• Handabsaugset Best.-Nr. 093718
• Reduzierstück ∅ 58 / 35 Best.-Nr. 203602

10 Explosionszeichnung und Ersatzteilliste

Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com

Table of Contents

2.3 Technische gegevens

4 Voorbereiden / Instellen

4.1 Montage

- Rode kraan* binnen tot de aanslag op CLOSE gbis zum Anschlag auf die Markierung ▲ drehen.

- Rode kraan* binnen tot de aanslag op OPEN gbis zum Anschlag auf die Markierung ▲ drehen.
