РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S 25 M Mafell

Прочитайте все правила и инструкции по технике безопасности. Несоблюдение этих правил и инструкций по технике безопасности может привести к поражению электрическим током, возгоранию и/или другим серьезным травмам. Сохраните все правила и инструкции по технике безопасности для дальнейшего использования.

OSTRZEŻENIE

RUS - Сертификат соответствия EC

Настоящим подтверждаем, что аспирационная установкаS 25 M и S 25L отвечает требованиям указанных директив EC. При проектировании и изготовлении применялись перечисленные нормы. Уполномоченный представитель по составлению технической документации: Mafell AG

1 Объяснение условных знаков 102
2 Данные изделия....102
2.1 Сведения о производителе.... 102
2.2 Маркировка устройства 102
2.3 Технические характеристики 103
2.4 Данные по излучению шума 103
2.5 Комплект поставки 103
2.6 Описание устройства 103
2.7 Предохранительные устройства 104
2.8 Использование по назначению 104
2.9 Остаточные риски....105
3 Указания по технике безопасности 105
4 Оснащение / настройка 106
4.1 Сборка 106
4.2 Подключение к сети....106
4.3 Замена кассеты складчатого фильтра 107
4.4 Замена фильтровального мешка 107
4.5 Утилизация фильтровального мешка 107
4.6 Вставьте фильтровальный мешок....108
4.7 Опорожните емкость 108
5 Эксплуатация 108
5.1 Включение и выключение .... 109
5.2 Советы и указания....110
6 Техническое обслуживание и текущий ремонт 110
6.1 Техническое обслуживание 110
6.2 Содержание в исправности 111
6.3 Фильтр защиты двигателя 111
7 Указания по утилизации....111
8 Устранение неполадок....111
9 Принадлежности, поставляемые по заказу....112
10 Покомпонентное изображение и список запасных частей 112

1 Объяснение условных знаков

Этот символ размещен во всех местах, где приведены указания по безопасности.

В случае их невыполнения возможны тягчайшие травмы.

Этот символ означает ситуацию, в которой возможно повреждение имущества.

Если ее не избежать, возможны повреждения изделия или предметов, находящихся рядом с ним.

Этим символом помечены советы по применению и другая полезная информация.

2 Данные изделия

к пылесосам S 25 М с Арт. № 91C301, 91C321, 91C322

к пылесосам S 25 L с Арт. № 91C201

2.1 Сведения о производителе

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, телефон [phone], факс [phone]

2.2 Маркировка устройства

Все необходимые для идентификации устройства данные приведены на корпусе электродвигателя, заводской табличке.

Символ СЕ для подтверждения соответствия основным требованиям безопасности и здравоохранения, согласно приложению I к Директиве о машинах

Только для стран ЕС

Не бросайте электроинструменты в бытовой мусор!

Согласно Европейской директиве 2002/96/EC об устаревших электрических и электронных приборах и аналогичным законам отдельных стран, использованные электроинструменты должны собираться отдельно и передаваться для дальнейшего использования без ущерба для окружающей среды.

Прочитайте инструкцию по эксплуатации для уменьшения опасности получения травм.

Предупреждение: Данное устройство содержит опасную для здоровья пыль. Опорожнение и техническое обслуживание, включая удаление пылесборника, должно проводиться исключительно квалифицированным персоналом со средствами индивидуальной защиты. Не включать без полной установки системы фильтрации и проверки функционирования контроля расхода.

2.3 Технические характеристики

Режим работы		Продолжительный режим работы
Напряжение, частота		220-240 V~, 50/60 Hz	110-120 V~, 50/60 Hz
Потребляемая мощность (стандартная нагрузка)		1200 макс. 1400 W	1200 макс. 1400 W
Ток при стандартной нагрузке		6,0 A	11,0 A
Номинальный объемный поток		270 m3/ч
Соответствующее пониженное давление		280 mbar	239 mbar
Фильтрующая поверхность		8600 cm2
Габаритные размеры	S 25 M	450 x 390 x 490 мм Без держателя MAX480 x 390 x 550 мм С держателем MAX (без крюка для шланга)
	S 25 L	450 x 390 x 490 mm
Вес (без принадлежностей)	S 25 M	12,2 кг Без держателя MAX13,4 кг С держателем MAX
	S 25 L	12,2 kg
Диаметр подключения всасывающего патрубка		Ø 66 / 58 мм

Пылесосы класса "М" проверены согласно сертификату испытаний BGIA "Н" в соответствии с GS-BIA-M02 (07/02), DIN EN 60335-2-69 (11/04) приложение AA, DIN 60335-2-69/A1 (11/05).

2.4 Данные по излучению шума

Уровень громкости звука на измерительную поверхность:	69 дБ (А)
Условия окружающей среды:	< 40 °C

Значения шума были измерены согласно EN 60704-1 в свободном пространстве на расстоянии 1,5 м от поверхности устройства.

2.5 Комплект поставки

Пылесос S 25 M или S 25 L в комплекте с:

2 кассеты складчатого фильтра, полиэстер
1 фильтровальный мешок, полезный объем 25 л
4 м всасывающего шланга, антистатического
1 инструкция по эксплуатации
1 держатель MAX (только для S25M)

2.6 Описание устройства

Пылесос S 25 M / S 25 L являются комбинированными устройствами (КОМВ) для сухой и влажной уборки.

При влажной уборке не использовать фильтровальный мешок. Фильтровальные кассеты предназначены только для сухой уборки.

• ПРОМЫШЛЕННЫЙ ПЫЛЕСОС (IS) для исключительного всасывания оседающей пыли.
• ПЫЛЕУЛОВИТЕЛЬ (ЕНТ) исключительно для всасывания взвешенной пыли, образующейся в отдельных местах, например, при обработке материала на станках и ручных устройствах.

Пылесос S 25 M / S 25 L, применяемый как пылеуловитель, подходит для всасывания сухой древесной пыли и сухой древесной стружки в отдельных местах. Если пылеуловитель надлежащим образом подключен к перемещаемому вручную деревообрабатывающему станку с источником пыли (например, дисковая пила, строгальный станок, ленточно-шлифовальное приспособление) и эксплуатируется согласно правилам, то всегда обеспечивается необходимая мощность отсасывания и качество отделения.

2.7 Предохранительные устройства

Опасно

Данные устройства необходимы для безопасной работы прибора и их нельзя снимать или отключать.

• Все приводимые в действие электродвигателем подвижные детали машины закрыты неподвижными, надежно закрепленными и удаляемыми только с помощью инструмента защитными кожухами.
• Испытание согласно EN 60335-1 и EN 60335-2-69 показало, что выполнены все требования со стороны техники безопасности относительно электробезопасности даже при всасывании смеси воды и воздуха.
• Аспирационное устройство пригодно для повышенных нагрузок при использовании в предпринимательской деятельности. Согласно EN 60335-1 и EN 60335-2-69.

2.8 Использование по назначению

Опасно

В общем, запрещено всасывать горючие или взрывоопасные растворители, жидкости, такие как бензин, масло, спирт, разбавители или материал горячее 60 °C. В противном случае существует опасность и возникновения пожара! Всасывающее устройство непригодно для аспирации опасной для здоровья пыли.

Пылесосы класса М подходят для всасывания сухой, негорючей пыли, негорючих жидкостей, древесной пыли и опасной пыли с гранично допустимой концентрацией на рабочем месте >0,1мг/м³.

Пылесосы класса L не подходят для всасывания вредной для здоровья пыли.

Пылесос S 25 M / S 25 L особенно подходит для удаления пыли от электроинструментов. Остальными возможностями использования является строительство, где образуются большие количества влажной и сухой тонкой пыли; внутренняя чистка грузовых транспортных средств и там, где необходимо убрать сухое и влажное, всосать смывочный раствор, опорожнить засоренный резервуар для воды или стоки, устранить "затопления" в ванной, кухне или в подвале или, если мешает лужа перед дверями дома.

Другое, отличное о приведенного выше использование недопустимо. Производитель не несет ответственности за ущерб, возникший в результате такого другого использования.

Для использования по назначению соблюдайте условия эксплуатации, техобслуживания и ремонта, предписанные компанией Mafell.

Также это устройство не пригодно для эксплуатации на открытом воздухе во время дождя или во взрывоопасных помещениях.

Пылесос S 25 M / S 25 L может использоваться, монтироваться и обслуживаться только лицами, которые ознакомлены с его устройством и возможными опасностями. Ремонтные работы должны проводиться официальными дилерами или сервисными центрами компании MAFELL.

Необходимо соблюдать действующие в стране использования правила техники безопасности, а также прочие общепринятые правила техники безопасности и производственно-медицинские правила.

2.9 Остаточные риски

Опасно

В случае использования по назначению и несмотря на соблюдение правил техники безопасности все же остаются остаточные риски, вызываемые назначением.

• Касание токопроводящих деталей при открытом корпусе и не извлеченной вилке питания.
• выброс пыли при длительной эксплуатации с поврежденным складчатым фильтром 5 (рис. 2), фильтровальным мешком 8 (рис. 4) или фильтром защиты двигателя 6 (рис. 2) в закрытых помещениях без достаточной вентиляции.
• Во время замены фильтровального мешка или во время опорожнения емкости не исключается вдыхание пыли (использовать защиту органов дыхания).
• Самовольные изменения устройства исключают ответственность производителя за возникший в результате этого вред.

3 Указания по технике безопасности

Опасно

Всегда соблюдайте приведенные далее указания по безопасности и правила техники безопасности, действующие в стране, где применяется пила!

Внимание

Ни в коем случае нельзя допустить всасывания источников воспламенения во избежание взрыва.

Внимание: Опорожнить пылеуловитель/пылесос после эксплуатации, но не позднее окончания рабочей смены.

• Напряжение, указанное на заводской табличке устройства, должно совпадать с сетевым напряжением.
• Обеспечить розетку квартирным предохранителем с подходящей силой тока (16 А).
• Не включать устройства (включая принадлежности), если:

— на устройстве имеются различные повреждения (трещины/разрывы),
– неисправен кабель для подключения к сети, или если на нем имеются растрескивания или следы старения,
– имеется подозрение на наличие невидимого дефекта (после опрокидывания).

• Не использовать поврежденные удлинители.
• Не направлять сопла, шланг или трубку на людей или животных.
• Проявлять особую осторожность при убирании пыли с лестниц. Обращать внимание на безопасную установку.
• Розетку на устройстве разрешается использовать только для целей, указанных в инструкции по применению.
• Не работайте без предписанных для соответствующих процессов работы защитных приспособлений и не производите с устройством никаких изменений, которые могут отрицательно сказаться на безопасности.
• В случае применения устройства на открытом воздухе рекомендуется использование автомата защитного отключения тока повреждения.
• Поврежденные кабели или вилки следует немедленно заменить. Замена должна производиться только специалистами Mafell или авторизованным сервисным центром Mafell во избежание рисков угрозы для безопасности.

- Детям и несовершеннолетним запрещается пользоваться этим устройством. Исключение составляют подростки, работающие под наблюдением специалиста с целью обучения.

- Выключайте всегда устройство и вытягивайте из розетки сетевой кабель перед проведением техобслуживания и после использования.

- Проверяйте перед каждым началом работы, чтобы всасывающие шланги были надежно закреплены и не были поврежденными.

- Не вытаскивайте штепсель из розетки за кабель.

- Перед очисткой, опустошением и перед устранением неисправностей отсоединяйте сетевой штекер от сети.

- Обращайте внимание на то, чтобы кабель не подвергался воздействию масла и жары и не переезжался, не раздавливался и не дergался.

- Учитывайте влияние окружающей среды. Не подвергайте устройство воздействию дождя и избегайте проведение работ вблизи горючих жидкостей и газов.

- Храните устройство в недоступном для детей сухом закрытом месте.

- Регулярная чистка устройства является важным фактором надежности. Перед началом этих работ отсоединяйте сетевой штекер.

- Необходимо ставить устройство на ровное основание, чтобы оно не могло опрокинуться или откатиться (зафиксировать направляющие ролики).

- Для того чтобы безопасно пользоваться и обслуживать устройство место установки должно выбираться таким, чтобы сохранялись боковые расстояния в 0,3 м и высота в свету 2 м.

- Очищенный воздух может отводиться только в те рабочие помещения, из которых впоследствии он будет отсосан; т. е., электроинструмент и аспирационное устройство должны эксплуатироваться только в одном и том же рабочем помещении.

• В случае выхода пены или воды осуществить незамедлительное выключение. Опорожнить емкость и, при необходимости, складчатый фильтр.
• Кислоты, ацетон и растворитель могут растравливать детали устройства.
• Не оставлять устройство без присмотра. При длительных перерывах в работе отсоединять сетевой штекер.
• Если соединительный провод устройства поврежден, то он должен быть заменен на специальный соединительный провод, который продается производителем или в сервисной службе обслуживания клиентов.
• Поручайте ремонт только специалистам, например, сервисной службе. Неправильно отремонтированные устройства представляют опасность для пользователя.
• Используйте только оригинальные запасные части, принадлежности и специальное оборудования MAFELL. В противном случае оснований для претензий и ответственности изготовителя не существует.
• Запрещается проведение отличных от описанных здесь работ.
• Мы не несем ответственности за повреждения, возникшие в случае использования не по назначению, ненадлежащего обслуживания или неправильного ремонта.

4 Оснащение / настройка

4.1 Сборка

• Следите за тем, чтобы оба фиксаторные запора емкости надежно зафиксировались в отверстиях на кожухе двигателя.
• Вставьте насадку вытяжного шланга через впускное отверстие емкости и поверните его, пока не зафиксируется наконечник шланга.

4.2 Подключение к сети

Пылесос S 25 M / S 25 L заземлен согласно классу I и поэтому может подключаться только к розеткам с нулевым проводом.

Перед вводом в эксплуатацию следите за тем, чтобы напряжение в сети соответствовало рабочему напряжению, указанному на заводской табличке прибора.

4.3 Замена кассеты складчатого фильтра

• Встряхните кассеты со складчатым фильтром перед заменой фильтра.
• Поверните монеткой или подобным предметом запор 7 (рис. 1) на фиксаторе 9 на 90° против часовой стрелки и прижмите фиксатор 9 назад.
• Поднимите кожух и вытащите фильтровальную кассету 5 (рис. 5) вверх.
• Удаленные кассеты со складчатым фильтром поместите сразу в герметичный пластиковый пакет и утилизируйте соответствующим образом.
• Установите новый фильтрующий элемент и следите при этом за чистым и прочным положением фильтра.
• Откиньте кожух вниз и установите его легким нажатием на фиксатор 9 (рис. 1) в исходное положение. Прибор снова закрыт.

4.3.1 Замена фильтра защиты двигателя

Рядом с кассетами со складчатым фильтром находятся фильтры защиты двигателя 6 (рис. 2). Если они сильно загрязнены, то их необходимо вымыть и снова установить в сухом состоянии. Необходимо заменять поврежденные фильтры защиты двигателя.

4.4 Замена фильтровального мешка

Опасно

В этом устройстве может находиться опасная для здоровья пыль. Процессы опустошения и техобслуживания, в т.ч. устранение пылесборника можно выполнять только с соответствующим защитным оборудованием.

Если во время эксплуатации начнет мигать контрольный индикатор и звучать дополнительно звуковой сигнал, необходимо заменить фильтровальный мешок.

4.4.1 Замена волокнистого фильтровального мешка

• Выключите устройство для замены мешка с волокнистым фильтром.
• Отсоедините штекер всасывающего устройства.
• Откройте фиксаторные запоры 10 (рис. 1).
• Снимите верхнюю часть всасывающего устройства с емкости 12 (рис. 4).
• Вытяните аккуратно фильтровальный мешок из всасывающего патрубка.
• Закройте фланец фильтровального мешка, закрыв крышку.

4.4.2 Замените пластиковый мешок для опорожнения и утилизации

- Пластиковый мешок для опорожнения и утилизации: включите всасывающее устройство, встряхните кассету со складчатым фильтром. Выключите всасывающее устройство.

- Наденьте респиратор.

- Снимите всасывающий шланг, закройте всасывающий патрубок крышкой 14 (рис. 6).

- Откройте боковые запоры, снимите верхнюю часть. Верхнюю часть перед остановкой переключите в положение >IR<, чтобы всасывалась возможная падающая взвесь пыли.

- Закройте осторожно пластиковый мешок для опорожнения и утилизации прилагающейся защитной лентой.

- Аккуратно вытащите фланец из всасывающего патрубка и закройте.

- Аккуратно достаньте из емкости пластиковый мешок для опорожнения и утилизации.

- Утилизируйте содержимое мешка согласно соответствующим требованиям.

4.5 Утилизация фильтровального мешка

Уберите фильтровальный мешок в герметичный пакет в соответствии с действующими правилами утилизации подобных отходов.

• Волокнистый фильтровальный мешок, заполненный обычным бытовым мусором, утилизируйте с обычными бытовыми отходами.
• Пластиковый мешок для опорожнения и утилизации, заполненный спецотходами: Запросите ваше муниципальное или коммунальное управление или ответственные органы.

4.6 Вставьте фильтровальный мешок

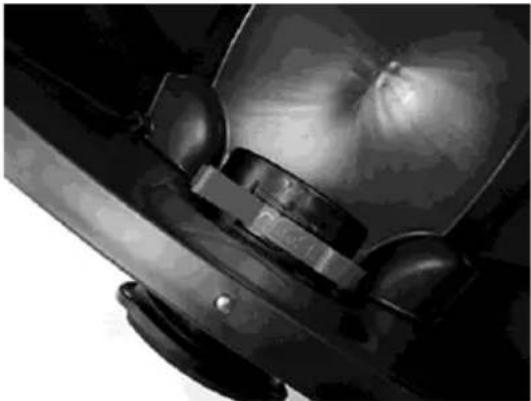

4.6.1 Вставьте волокнистый фильтровальный мешок

- Наденьте фланец полностью на всасывающее отверстие.

Управление поворотной заслонкой

- Поверните красный поворотный клапан* до упора в положение CLOSE (ЗАКРЫТО) до отметки ▲.

- Установите верхнюю часть на емкость и закройте боковые запоры.

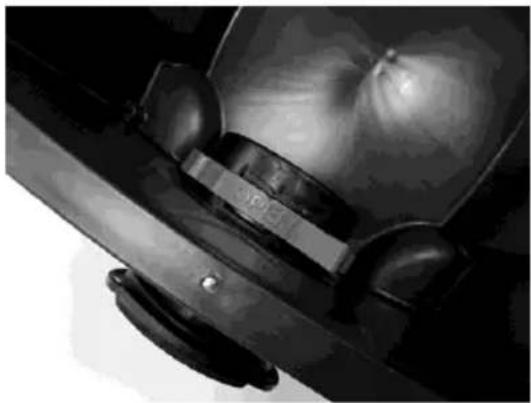

4.6.2 Вставьте пластиковый мешок для опорожнения и утилизации

С пластиковым мешком для опорожнения и утилизации может использоваться только всасывающее устройство класса S25L/S25M со специальной емкостью и поворотной заслонкой в отверстии всасывания типа S25L/S25M.

Управление поворотной заслонкой

- Поверните красный поворотный клапан* до упора в положение OPEN (ОТКРЫТО) до отметки ▲.

- Надвиньте фланец полностью на всасывающий патрубок, чтобы верхнее отверстие мешка находилось на краю емкости.

- Установите верхнюю часть на емкость и закройте боковые запоры.

4.7 Опорожните емкость

Допускается только для пыли с ПДК > 1мг/м3

Выключите всасывающее устройство, вытащите шнур из сети.

• Откройте запоры.
• Отсоедините от емкости крышку и всасывающий шланг.
• Опорожните емкость.

5 Эксплуатация

Опасно

Всасывающее устройство непригодно для аспирации опасной для здоровья пыли.

5.1 Включение и выключение

Положение переключателя для режима IS (промышленный пылесос) (рис. 1)

0 = Выкл.

i = Вкл. (ручной режим)

Индикатор объемного потока переключен на фиксированное значение, в результате которого мигает сигнальная лампа, когда скорость воздуха опускается ниже 20 м/с.

a = Режим готовности для автоматики включения / выключения (всасывающее устройство включается и выключается электроинструментом).

Положение переключателя для режима ENT (пылеуловитель) рис. 1

RA = Версии устройств с оборудованием «RA» могут работать как «А». Фильтр очищается автоматически при достижении установленного минимального расхода воздуха во время следующего перерыва в работе (положение переключателя RA).

Пылесос S 25 M / S 25 L оснащен электронным регулированием мощности всасывания.

Поворотной ручкой 2 можно скорректировать скорость откачки в зависимости от отсасываемого материала.

Розетка 4 предназначена для подключения электроинструмента (режим A/RA).

Опасно

Во время подключения электроинструмент должен быть отключен. Розетка вне зависимости от положения выключателя в случае вставленной вилки соединительного шнура всегда находиться под напряжением. В положении выключателя "0" розетка может быть использована в качестве удлинителя (например, для лампы). Присоединяемая нагрузка: всасывающее устройство и подключаемый прибор макс. 16 А.

Во избежание слишком больших пиков тока при включении аспирационное устройство оборудовано ограничением пускового тока (плавным пуском).

Опасно

Во время остановки двигателя всасывающего устройства запрещается вращение переключателя до полной остановки всасывающего устройства, так как в противном случае затем переключение необходимо делать через нулевое положение, чтобы обеспечить безупречность работы электроники.

5.2 Советы и указания

• При всасывании сухого материала складчатый фильтр 5 (рис. 2) должен быть совершенно сухим.
• При влажном всасывании встроенный датчик препятствует превышению максимального уровня заполнения в емкости. Устройство не производит всасывания, если заполнена емкость. Выключить двигатель. Вынуть вилку всасывающего устройства и опорожнить емкость.
• Если при всасывании больших количеств жидкости (больше, чем заполнение емкости) сработал датчик, то необходимо выключить устройство и опорожнить емкость.
• Если при повторном включении загорается индикатор объемного потока 3 (рис. 1), то этому могут быть следующие причины:
  – Емкость, фильтровальный мешок 8 (рис. 4) заполнены.
  – Засорен аспирационный шланг.
  – Поперечные сечения для воздуха пылеобразователя слишком малы.
  По завершении работы (в особенности если вы не будете пользоваться устройством в течение длительного времени) вам необходимо:
• Удалить грязь и жидкости.
• Хранить аспирационный шланг так, чтобы не возникали места перегибов.
• Правильно смотрать сетевой кабель и защитить его от повреждения.

6 Техническое обслуживание и текущий ремонт

Опасно

При проведении любых работ по техническому обслуживанию вынимать вилку соединительного шнура.

После длительной эксплуатации фирма MAFELL рекомендует отдать устройство на осмотр в авторизованную мастерскую обслуживания клиентов фирмы MAFELL.

Место хранения должно быть сухим и незамерзающим.

Если устройство, несмотря на тщательную методику производства и испытания, выйдет из строя, то необходимо произвести ремонт в авторизованной мастерской обслуживания клиентов фирмы MAFELL.

Опасно

Использовать принадлежности и детали только фирмы MAFELL. Детали, замена которых не описана, заменяются в авторизованной мастерской обслуживания клиентов фирмы MAFELL.

6.1 Техническое обслуживание

Для обслуживания пользователем устройство необходимо разобрать и почистить. Проводить обслуживание можно только в случаях, когда это не представляет опасности для обслуживающего персонала и других персон. Соответствующие меры безопасности включают в себя очистку перед разборкой, меры предосторожности при местной принудительной вентиляции в месте разборки, очистку зоны обслуживания и соответствующие средства индивидуальной защиты.

В устройствах класса М внешнюю поверхность необходимо очищать с помощью пылесоса и вытирать начисто или обрабатывать герметизирующим средством перед извлечением из опасной зоны.

Все детали устройства должны рассматриваться как загрязненные, если они извлекаются из опасной зоны, и должны выполняться соответствующие действия для предотвращения распространения пыли. Такие предметы должны утилизироваться в герметичных пакетах в соответствии с действующими условиями для такого типа отходов.

При выполнении работ по техобслуживанию и ремонту необходимо убрать все загрязненные предметы, которые невозможно удовлетворительно очистить. Такие предметы должны утилизироваться в непроницаемых пакетах в соответствии с действующими правилами по утилизации такого рода отходов.

6.2 Содержание в исправности

Если мощность всасывания пылесоса падает и не повышается после очистки фильтра 5 (рис. 2) и замены фильтровального мешка 8 (рис. 4), необходимо заменить кассеты со складчатым фильтром 5 (рис. 2).

Как правило, достаточно время от времени очищать кассеты со складчатым фильтром 5 с помощью мягкой щетки и воды. Дать им высохнуть перед установкой, чтобы пыль не приставала к влажному фильтру.

Для того чтобы избежать сильного загрязнения емкости и фильтров, необходимо удалять сухой всасываемый материал из емкости, прежде чем осуществлять всасывание влажного материала. Всасывание сухого материала производить только при высушенном устройстве. Не очищать емкость и принадлежности царапающим обычным средством для очистки.

Регулярно очищайте датчики воды 13 (рис. 3) и проверяйте их на предмет возможных повреждений.

6.3 Фильтр защиты двигателя

Рядом с кассетами со складчатым фильтром находятся фильтры защиты двигателя 6 (рис. 2). Если они сильно загрязнены, то их необходимо вымыть и снова установить в сухом состоянии. Необходимо заменять поврежденные фильтры защиты двигателя.

7 Указания по утилизации

• Фильтровальный мешок, заполненный обычным бытовым мусором, выбрасывать с обычными бытовыми отходами.
• Фильтровальный мешок, заполненный спецотходами:
  Запросите ваше муниципальное или коммунальное управление или ответственные органы.
• Кассета со складчатым фильтром в случае необходимости утилизируется в полиэтиленовом пакете как спецотходы.

8 Устранение неполадок

Опасно

Определение причин существующих неполадок и их устранение всегда требуют повышенного внимания и осторожности. Предварительно выньте из розетки вилку кабеля питания!

Ниже перечислены наиболее частые неполадки и их причины. При возникновении других неполадок обращайтесь к своему поставщику или непосредственно в сервисную службу компании MAFELL.

Неполадка	Причина	Устранение
Снижение мощности всасывания	Загрязнение фильтра	Очистите фильтр.
	Заполнен волокнистый фильтр	Замените фильтр.
	Заполнена емкость	Опорожните емкость.
	Заблокировано сопло, трубки или шланг	Очистите фильтр.
Всасывающее устройство не включается	Соединительный шнур вставлен в розетку?
	Присутствует ли напряжение в сети?
	В порядке ли соединительный шнур?
	Правильно ли закрыта крышка?
	Включен ли датчик воды?
	Всасывающее устройство находится в режиме ожидания „AR“?	Установите в положение „I“или „IR“
Всасывающее устройство не запускается при включении инструмента в режим >AR<	Вставлен ли соединительный шнур инструмента в розетку устройства?	Вставьте соединительный шнур в розетку всасывающего устройства
Пластиковый мешок для опорожнения и утилизации засасывается в фильтр	Неправильное положение поворотной заслонки	Проверить/изменить положение поворотного клапана
Всасывающее устройство класса М или Н: пыль в емкости со вставленным волокнистым фильтром	Неправильное положение поворотной заслонки	Проверить/изменить положение поворотного клапана

9 Принадлежности, поставляемые по заказу

• Набор фильтровальных мешков, 5 шт. (25 л, флизелин) № для заказа 093719
• Набор мешков для мусора, 5 штук (25-л-ПЭ) № для заказа 093721
• 1 пара кассет складчатого фильтра (целлюлоза, стекловолокнистая ткань, полиэстер) № для заказа 093739
• 1 пара кассет складчатого фильтра (полиэстер с нанопокрытием) № для заказа 093720
• 1 пара кассет складчатого фильтра (полиэфирный войлок) № для заказа 093674
• 4 м аспирационный шланг LW27 подключение машины ∅ 35 мм, № для заказа 093684 антистатический
• 5 м аспирационный шланг LW35 подключение машины ∅ 35 мм, № для заказа 093681 антистатический
• 5 м аспирационный шланг подключение машины, ∅ 49 мм, № для заказа 093730 статический
• Комплект для ручного отсасывания № для заказа 093718
• Переходник ∅ 58 / 35 № для заказа 203602

10 Покомпонентное изображение и список запасных частей

Соответствующую информацию по запчастям см. на нашей домашней странице: www.mafell.com

Spis treści
