NAVODILA ZA UPORABO S 25 M Mafell

Preberite vsa varnostna opozorila in napotke. Neupoštevanje varnostnih opozoril in napotkov lahko povzroči udar električnega toka, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

10 2 3 1 4 mafeill 7 9

MAF01529/b

12 8 11 4

MAF02051/a

i. V. Dipl.-Ing. Harald Schmid, MBA

1 Pojasnilo risb 136
2 Podatki o proizvodu 136
2.1 Podatki o proizvajalcu 136
2.2 Oznaka naprave 136
2.3 Tehnični podatki 137
2.4 Podatki o emisiji hrupa 137
2.5 Obseg dobave 137
2.6 Opis naprave 137
2.7 Varnostne naprave 138
2.8 Namenska uporaba 138
2.9 Preostalo tveganje....138
3 Varnostni napotki....138
4 Opremljanje / nastavitev 140
4.1 Sestava 140
4.2 Omrežna priključitev 140
4.3 Zamenjava kasete nagubanega filtra 140
4.4 Zamenjava filtrske vrečke 140
4.5 Odstranitev filtrske vrečke v odpad 141
4.6 Vstavljanje filtrske vrečke 141
4.7 Praznjenje zbiralnika 142
5 Obratovanje....142
5.1 Vklop in izklop 142
5.2 Nasveti in napotki 142
6 Servisiranje in vzdrževanje....143
6.1 Servisiranje....143
6.2 Vzdrževanje....143
6.3 Motorski zaščitni filter 143
7 Napotki za odstranitev v odpad 143
8 Odprava motenj....144
9 Poseben pribor 145
10 Eksplozijski pogled in seznam nadomestnih delov 145

1 Pojasnilo risb

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta simbol označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

za odsesovalne priprave S 25 M s št. art. 91C301, 91C321, 91C322

za odsesovalne priprave S 25 L s št. art. 91C201

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefon [phone], faks +49 (0)7423/812-218

2.2 Oznaka naprave

Vsi podatki, potrebni za identifikacijo naprave, so navedeni na tipski tablici, ki je pritrjena na ohišju motorja.

CE znak za dokumentiranje skladnosti z osnovnimi zahtevami glede varnosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za države EU

Električnega orodja ne odvrzite v gospodinjske odpadke!

Po evropski direktivi 2002/96/ES o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna električna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Za znižanje tveganja poškodb morate prebrati Navodilo za obratovanje.

Opozorilo: Ta naprava vsebuje zdravju škodljiv prah. Praznjenje in servisiranje vključno z odstranitvijo vrečke za prah smejo izvajati le strokovno usposobljene osebe, ki nosijo ustrezno osebno varovalno opremo. Napravo smete vklopiti šele, ko je instaliran celoten filtrirni sistem in je preverjeno delovanje nadzora volumskega pretoka.

2.3 Tehnični podatki

Način obratovanja		Neprekinjeno obratovanje
Napetost, frekvenca		220-240 V~, 50/60 Hz	110-120 V~, 50/60 Hz
Odvzemna moč (normalna obremenitev)		1200 maks. 1400 W	1200 maks. 1400 W
Tok pri normalni obremenitvi		6,0 A	11,0 A
Nazivni volumski tok		270 m3/h
Pripadajoč podtlak		280 mbar	239 mbar
Filtrirna površina		8600 cm2
Dimenzije	S 25 M	450 x 390 x 490 mm brez MAX-držala
		480 x 390 x 550 mm z MAX-držalom (brez kavlja za gibko cev)
	S 25 L	450 x 390 x 490 mm
Teža (brez pribora)	S 25 M	12,2 kg brez MAX-držala
		13,4 kg z MAX-držalom
	S 25 L	12,2 kg
Premer priključka sesalnega nastavka		Ø 66 / 58 mm

Sesalniki razreda "M" so v skladu s spričevalom o preizkusu BGIA "H" preverjeni po GS-BIA-M02 (07/02), DIN EN 60335-2-69 (11/04) priloga AA, DIN 60335-2-69/A1 (11/05).

2.4 Podatki o emisiji hrupa

Nivo zvočnega tlaka merilnih površin:	69 dB (A)
Pogoji okolice:	< 40 °C

Vrednosti hrupa so bile izmerjene po EN 60704-1 v prostem polju na razdalji 1,5 m od površine naprave.

2.5 Obseg dobave

Odsesovalna priprava S 25 M ali S 25 L kompletna, sestavni deli:

2 kaseti za naguban filter, poliester

1 filtrska vrečka, koristni volumen 25 l

4 m gibka cev za odsesavanje, antistatična

1 Navodilo za obratovanje

Odsesovalna priprava S 25 M / S 25 L je kombinirana priprava (KOMB) za uporabo kot sesalnik za suho in mokro sesanje.

Pri mokrem sesanju sesajte brez filtrske vrečke. Za mokro sesanje so primerne filtrske kasete.

- INDUSTRIJSKI SESALNIK (IS) za izključno sesanje oblog prahu.

- ODPRAŠEVALNIK (ENT) za izključno sesanje letečega prahu na posameznih virih nastajanja

prahu, kot npr. pri obdelavi in predelavi na strojih in ročno vodenih pripravah.

Odsesovalna priprava S 25 M / S 25 L, uporabljena kot odpraševalnik je primerna za sesanje suhega lesnega prahu in suhih lesnih ostružkov na posameznih virih prahu. Če se odpraševalnik pravilno priklopi na ročno voden stroj za obdelavo lesa z virom nastajanja prahu (npr. krožna žaga, stroj za oblanje, tračni brusilnik) ter obratuje v skladu s predpisi, je vedno zagotovljena potrebna sesalna moč in kakovost izločanja.

2.7 Varnostne naprave

Nevarnost

Te priprave so potrebne za varno obratovanje naprave in jih ne smete odstraniti oz. izklopiti.

• Vsi gibljivi deli stroja, ki jih poganjajo elektromotorji, so prekriti s čvrstimi, varno pritrjenimi zaščitnimi oblogami, ki se lahko odstranijo le s primernim orodjem.
• Preverjanje po EN 60335-1 in EN 60335-2-69 je pokazalo, da so varnostno tehnične zahteve z ozirom na električno varnost izpolnjene tudi pri sesanju mešanice voda.zrak.
• Odsesovalna naprava je primerna za povečano obremenitev pri industrijski uporabi. V skladu z EN 60335-1 in EN 60335-2-69.

2.8 Namenska uporaba

Nevarnost

Na splošno ne smete sesati gorljivih ali eksplozivnih topil, tekočin, kot so bencin, olje, alkohol, raztopin oz. materiala s temperaturo nad 60 °C. V nasprotnem primeru obstaja nevarnost eksplozije in požara! Sesalnik ni primeren za sesanje zdravju nevarnega prahu.

Sesalniki razreda M so primerni za sesanje suhega, negorljivega prahu, negorljivih tekočin, lesnega prahu in nevarnega prahu z AGWs >0,1mg/m³.

Sesalniki razreda L niso primerni za sesanje zdravju škodljivega prahu.

Odsesovalna priprava S 25 M / S 25 L je predvsem primerna za sesanje na električnem orodju. Nadaljnje možnosti uporabe so na gradbišćih, kjer nastajajo velike količine vlažnega in suhega drobnega prahu, pri čiščenju notranjosti motornih vozil in povsod tam, kjer je treba odstraniti vlažen in suh material, posesati čistilno vodo, izprazniti zamašene vodne bazene in odtoke, odpraviti "poplave" v kopalnici, kuhinji ali kleti ter moteče dežne luže pred vhodnimi vrati.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za škodo, ki je posledica drugačne uporabe, proizvajalec ne prevzema odgovornosti.

Za namensko uporabo upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podj. Mafell.

Ta naprava ni primerna za obratovanje na prostem v primeru dežja ali pa v eksplozivno ogroženih prostorih.

Odsesovalno pripravo S 25 M / S 25 L smejo uporabljati, opremljati in servisirati le osebe, ki napravo dobro poznajo in so poučene o morebitnih nevarnostih. Popravila morajo izvajati pogodbeni zastopniki podjetja MAFELL oz. MAFELL servisne delavnice.

Upoštevati morate v posamezni državi uporabe veljavna varnostna določila ter druga splošno priznana varnostno tehnična in delovno medicinska pravila.

2.9 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe.

• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtič pa ni izvlečen.
• Emisija prahu pri daljšem obratovanju s poškodovanim nagubanim filtrom 5 (sl. 2), filtrsko vrečko 8 (sl. 4) ali motorskim zaščitnim filtrom 6 (sl. 2) v zaprtih prostorih brez zadostnega zračenja.
• Pri zamenjavi filtrske vrečke ali pri praznjenju zbiralnika ni izključeno vdihavanja prahu (nosite zaščitno masko).
• Samovoljne spremembe na napravi izključijo odgovornost proizvajalca za posledično škodo.

3 Varnostni napotki

Nevarnost

Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe!

Pozor

obvezno je treba preprečiti vsesavanje vnetljivih virov, da se preprečijo eksplozije.

Pozor: odpraševalnik/sesalnik je treba po delu, najkasneje pa ob koncu izmene, izprazniti.

• Napetost na tipski tablici naprave se mora ujemati z omrežno napetostjo.
• Vtičnica mora biti zavarovana preko hišne varovalke s primerno električno močjo (16 A).

• Naprav vključno s priborom ne smete zagnati, če:

• naprava kaže vidne poškodbe (razpoke/prelome),

• je omrežni priključni vodnik v okvari ali kaže tvorba razpoke oz. obrabo,

• obstaja sum nevidne okvare (po izpadu).

• Ne uporabljajte poškodovanih podaljškov.

• Šobe, gibke cevi ali cevi ne usmerjajte proti ljudem ali živalim.
• Posebno skrbno ravnajte pri sesanju stopnic. Pazite, da naprava varno stoji.
• Vtičnico na napravi smete koristiti le za določene namene, ki so opisani v navodilu za uporabo.
• Nikoli ne delajte brez predpisane opreme za zadevni delovni postopek in na napravi ne spreminjajte ničesar, kar bi lahko ogrozilo varnost pri delu.
• Pri uporabi naprave na prostem priporočamo uporabo zaščitnega stikala proti okvarnemu toku.
• Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreči ogrožanje varnosti, sme zamenjavo izvesti le podjetje Mafell ali pooblaščeni servis MAFELL.
• Otroci in mladostniki ne smejo uporabljati te naprave. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.

• Pred vsakim servisiranjem in po vsaki uporabi izklopite pripravo in izvlecite omrežni vtič.

• Pred vsakim delom preverite, ali so sesalne cevi čvrsto pritrjene in niso poškodovane.

• Vtiča ne vlecite iz vtičnice tako, da ga držite za kabel.
• Pred čiščenjem, praznjenjem in odpravo motenj izvlecite omrežni vtič.
• Pazite na to, da je kabel zavarovan pred oljem in vročino, in da se ne more poškodovati s prevozom, zmečkanjem, trganjem ali podobnim.
• Upoštevajte vplive okolja. Naprave ne izpostavljajte dežju in se izogibajte delu v bližini gorljivih tekočin ali plinov.
• Napravo spravljajte na suha, zaprta mesta izven dosega otrok.
• Redno čiščenje naprave predstavlja pomemben varnostni vidik. Pred izvedbo teh del izvlecite omrežni vtič.
• Napravo morate postaviti na ravno podlago, tako da se ne more prevrniti niti odkotaliti (fiksirajte kolesa).
• Za varno obratovanje in vzdrževanje naprave morate mesto postavitve izbrati tako, da so ohranjeni stranski razmiki 0,3 m in svetla višina 2 m.
• Prečiščen zrak se sme voditi le v delovne prostore, iz katerih je bil posesan; tj., električno orodje in odsesovalna naprava smeta obratovati le v istem delovnem prostoru.
• V primeru izstopanja pene ali vode napravo takoj izklopite. Zbiralnik in evtl. naguban filter izpraznite.
• Kisline, aceton in topila lahko razžrejo dele naprave.
• Naprave nikoli ne pustite brez nadzora. V primeru daljše prekinitve dela izvlecite omrežni vtič.
• Če se priključni vodnik naprave poškoduje, ga morate zamenjati s posebnim priključnim vodnikom, ki je dobavljiv pri proizvajalcu ali njegovem uporabniškem servisu.
• Popravila smejo izvajati le strokovnjaki, npr. uporabniški servis. Nestrokovno popravljene

naprave predstavljajo izvor nevarnosti za uporabnika.

• Uporabljajte le originalne MAFELL nadomestne dele, pribor in posebno opremo. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca.
• Ne smete izvajati nobenih drugačnih del od tukaj opisanih.
• V primeru nenamenske uporabe, nestrokovnega uporabe ali popravila ne prevzemamo odgovornosti za morebiti nastalo škodo.

4 Opremljanje / nastavitev

4.1 Sestava

• Pazite na to, da obe zaskočni zapirali zbiralnika varno zaskočita v vdolbine na pokrovu motorja.
• Nastavek sesalne gibke cevi nataknite na sesalno odprtino zbiralnika in ga obračajte, da zaskoči.

4.2 Omrežna priključitev

Odsesovalna priprava S 25 M / S 25 L je zaščitno ozemljena v skladu z razredom I in se sme zato priključiti le na vtičnice z zaščitnim vodnikom.

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici o zmogljivosti naprave.

4.3 Zamenjava kasete nagubanega filtra

• Pred zamenjavo filtra pretresite kasete za naguban filter.

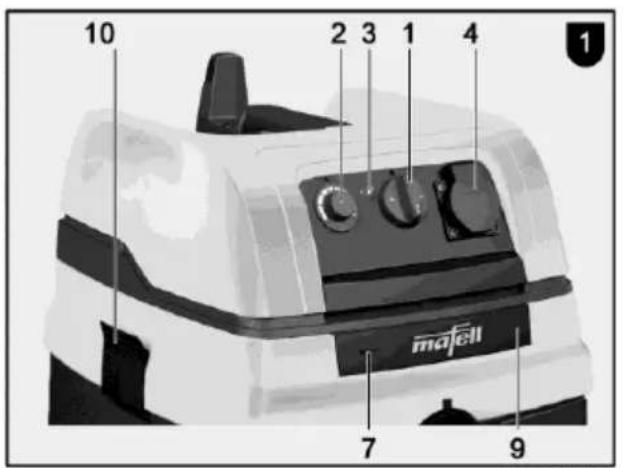

• S kovancem ali podobnim predmetom obrnite zapiralo 7 (sl. 1) na zapahu 9 za 90° v nasprotni smeri urnega kazalca in zapah 9 potisnite nazaj.

• Odprite pokrov in v smeri navzgor izvlecite filtrsko kaseto 5 (sl. 5).

• Odstranjene kasete za naguban filter takoj zaprite v prašno neprepustno vrečko iz umetne mase in slednjo odstranite po veljavnih predpisih.

• Vstavite novo filtrsko kaseto in pri tem pazite, da filter pravilno naseda.
• Zaprite pokrov in z rahlim pritiskom na zapah 9 (sl. 1) slednjega premaknite v izhodiščni položaj. Naprava je znova zaprta.

4.3.1 Zamenjava zaščitnega filtra motorja

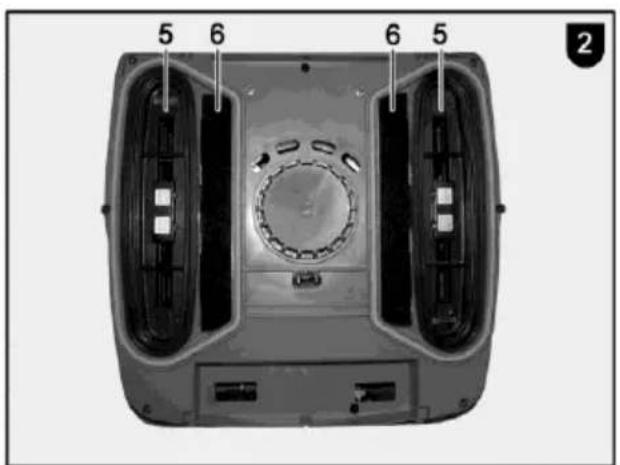

Poleg kaset za naguban filter se nahajajo motorski zaščitni filtri 6 (sl. 2). Če so slednji močno onesnaženi, jih operite in ponovno vstavite, ko se popolnoma posušijo. Poškodovane motorske zaščitne filtre je treba zamenjati.

4.4 Zamenjava filtrske vrečke

Nevarnost

Ta naprava lahko vsebuje zdravju škodljiv prah. Postopke praznjenja in vzdrževanja vključno z odstranjevanjem zbiralnika prahu smete izvajati le z ustrezno osebno varovalno opremo.

Če kontrolna lučka med obratovanjem utripa in se dodatno zasliši akustični signal, morate zamenjati filtrsko vrečko.

4.4.2 Zamenjava polietilenske vrečke za odstranitev smeti

• polietilenska vrečka za odstranitev smeti vklopite sesalnik, pretresite kasete za naguban filter. Izklopite sesalnik.
  • Nataknite si zaščito za usta.
• Odstranite sesalno gibko cev, odsesovalni nastavek zaprite s pokrovom 14 (slika 6).
• Odprite stranske zamaške, snemite zgornji del. Preden odstranite zgornji del, stikalo obrnite v položaj >IR<, da se morebiti odpadajoč prah posesa.
• Polietilensko vrečko za odstranitev smeti previdno zaprite s priloženim zapiralnim trakom.
• Prirobnico previdno povlecite s sesalnega nastavka in zaprite.
• Polietilensko vrečko za odstranitev smeti previdno odstranite iz zbiralnika.
• Posesan material odvrzite v skladu z veljavnimi določili.

4.5 Odstranitev filtrske vrečke v odpad

Filtrsko vrečko odvrzite v odpad v neprepustni vrečki v skladu z veljavnimi predpisi za odstranjevanje takih odpadkov.

• Filtrske vrečke iz flisa, napolnjene z običajnimi gospodinjskimi odpadki, lahko odvržete v normalen gospodinjski odpad.
• Polietilenska vrečka za odstranitev smeti, napolnjena s posebnim odpadom: pozanimajte se pri krajevnih ali lokalnih uradih ali specializiranih pristoinih podjetjih.

4.6 Vstavljanje filtrske vrečke

4.6.1 Vstavljanje filtrske vrečke iz flisa

- Prirobnico v celoti potisnite preko sesalne odprtine.

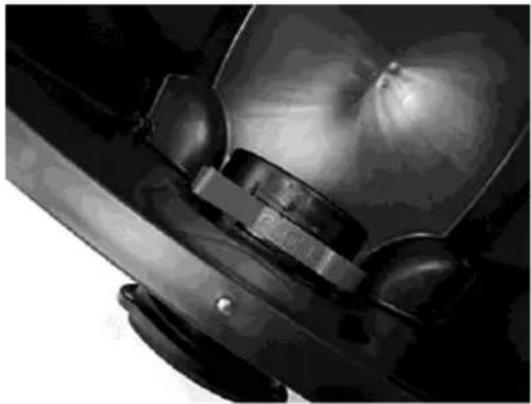

Uporaba vrtljivega drsnika

- Rdeči vrtljivi drsnik * znotraj na CLOSE zavrtite do konca na oznako ▲.

4.6.2 Vstavljanje polietilenske vrečke za odstranitev smeti

Le sesalniki razreda S25L/S25M s posebnim zbiralnikom in vrtljivim drsnikom v sesalni odprtini tipov S25L/S25M so primerni za uporabo polietilenskih vrečk za odstranitev smeti.

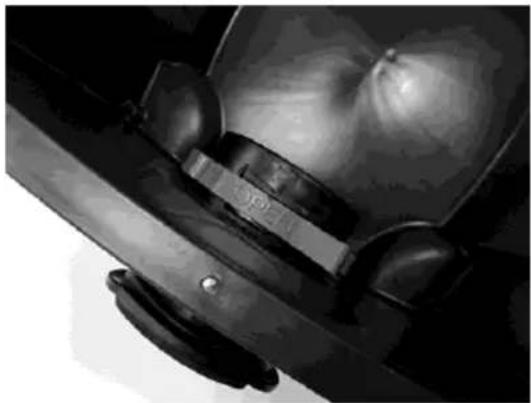

Uporaba vrtljivega drsnika

- Rdeči vrtljivi drsnik * znotraj na OPEN zavrtite do konca na oznako ▲.

- Prirobnico v celoti potisnite preko sesalne odprtine, zgornjo odprtino vrečke položite preko roba zbiralnika.

I = vklop (ročno obratovanje)

Prikaz volumskega toka je preklopljen na fiksno vrednost, ki povzroči, da signalna lučka utripa, ko hitrost zraka upade pod 20 m/s.

A = Pripravljenost za vklopnol/izklopnol avtomatiko (električno orodje vklopi in izklopi sesalnik).

Položaj stikala za obratovanje ENT (odpraševalnik) sl. 1

RA = Različice naprav z opremo "RA" se lahko uporabljajo kot pod "A". Filter se samodejno očisti, ko je dosežen nastavljeni najmanjši volumski tok v naslednjem delovnem premoru (položaj stikala RA).

Odsesovalna priprava S 25 M / S 25 L je opremljena z elektronsko regulacijo sesalne moči. Z vrtljivim gumbom 2 lahko sesalno moč prilagodite glede na material, ki ga želite posesati.

Vtičnica 4 je predvidena za priključitev električnega orodja (A/RA-obratovanje).

Nevarnost

Električno orodje mora biti pri priključitvi izklopljeno. Vtičnica je pri vstavljenem omrežnem vtiču ne glede na položaj stikala vedno pod napetostjo. Pri položaju stikala "0" se lahko vtičnica uporablja kot podaljšek (npr. za svetilko). Priključna vrednost: sesalnik in priključena naprava maks. 16 A.

Za preprečitev previsokih vklopnih tokov je odsesovalna naprava opremljena z omejitvijo vklopnega toka (mehek zagon).

Nevarnost

Pri izteku motorja sesalnika ne smete obračati izbirnega stikala vse do popolne ustavitve sesalnika, v nasprotnem primeru morate nato izvesti vklop preko 0 položaja, da zagotovite nemoteno delovanje elektronike.

5.2 Nasveti in napotki

• Pri sesanju suhega materiala mora biti naguban filter 5 (sl. 2) popolnoma suh.
• Pri mokrem sesanju vgrajen senzor prepreči, da pride do prekoračitve polnilnega nivoja zbiralnika. Naprava ne sesa več, če je zbiralnik poln. Izklopite motor. Izvlecite vtič sesalnika in izpraznite zbiralnik.
• Če se pri sesanju velikih količin tekočine (več kot ena polnitev zbiralnika) senzor aktivira, izklopite napravo in izpraznite zbiralnik.
• Če pri ponovnem vklopu zasveti prikaz volumskega toka 3 (sl. 1), so lahko razlogi za to različni:

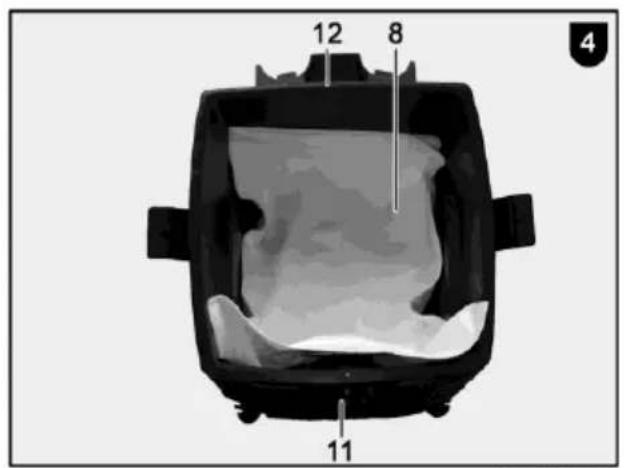

  – zbiralnik, filtrska vrečka 8 (sl. 4) polna.
  – gibka cev za odsesavanje zamašena.
  – zračni prerezi ustvarjalca prahu premajhni.

Po končanem delu - predvsem pa, će naprave dalj časa ne uporabljate - morate:

• iz naprave izprazniti umazanijo in tekočine.
• gibko cev za odsesavanje pospraviti tako, da ne pride do pregibov.
• omrežni kabel pravilno naviti in zavarovati pred poškodbami.

6 Servisiranje in vzdrževanje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

Po daljšem obratovanju MAFELL priporoča, da napravo odnesete v pregled v pooblaščen servis MAFELL.

Mesto za shranitev naprave mora biti suho in brez nevarnosti zmrzali.

Če kljub skrbnemu postopku izdelave in preverjanj pride do izpada naprave, mora popravilo opraviti pooblaščen servis za proizvode MAFELL.

Nevarnost

Uporabljajte le MAFELL pribor in nadomestne dele. Sestavne dele, katerih zamenjava ni bila tukaj opisana, sme zamenjati le pooblaščen servis MAFELL.

6.1 Servisiranje

Pri servisiranju mora uporabnik pripravo razstaviti, očistiti in servisirati, kolikor je to v njegovi moči, ne da bi pri tem ogrožal vzdrževalno osebje in druge osebe. Primerni preventivni ukrepi zajemajo čiščenje pred razstavitvijo, zagotavljanje lokalnega filtriranega prisilnega odzračevanja na mestu, kjer se priprava razstavi, čiščenje servisnega območja in primerno osebno osebna varovalno opremo.

Pri strojih razreda M je treba zunanjost stroja posesati in obrisati ali obdelati s tesnilnimi sredstvi, preden jih odstranite iz nevarnega območja.

Vse dele stroja je treba pred odstranitvijo iz nevarnega območja smatrati kot onesnažene ter zato izvesti ustrezne ukrepe za preprečitev razširjanja prahu. Take predmete odvrzite v odpad v neprepustnih vrečah v skladu z veljavnimi predpisi o odstranjevanju tovrstnih odpadkov.

Pri opravljanju vzdrževalnih del ali popravil morate odstraniti vse onesnažene predmete, ki jih ne morete zadovoljivo očistiti. Te predmete odvrzite v odpad v neprepustnih vrečah v skladu z veljavnimi predpisi o odstranjevanju takih odpadkov.

6.2 Vzdrževanje

Če sesalna moč sesalnika upade in je več ne izboljša niti čiščenje filtra 5 (sl. 2) po zamenjavi filtrske vrečke 8 (sl. 4), morate zamenjati kasete za naguban filter 5 (sl. 2).

Praviloma zadostuje, da kasete za naguban filter 5 od časa do časa očistite z mehko krtačo in vodo. preden ga znova vstavite, pustite, da se povsem posuši, da se na vlažna mesta ne lepi prah.

Da preprečite močno onesnaženje zbiralnika in filtra, iz zbiralnika odstranite suh posesan material, preden začnete z mokrim sesanjem. Suho sesanje le s suho napravo. Zbiralnika in pribora ne čistite z ostrimi standardnimi čistili.

Redno čistite vodne senzorje 13 (sl. 3) in preverite, da slednji niso poškodovani.

6.3 Motorski zaščitni filter

Poleg kaset za naguban filter se nahajajo motorski zaščitni filtri 6 (sl. 2). Če so slednji močno onesnaženi, jih operite in ponovno vstavite, ko se popolnoma posušijo. Poškodovane motorske zaščitne filtre je treba zamenjati.

7 Napotki za odstranitev v odpad

• Filtrske vrečke, napolnjene z običajno gospodinjsko umazanijo, odvrzite v normalni gospodinjski odpad.
• Filtrske vrečke, napolnjene s posebnim odpadom: pozanimajte se pri krajevnih ali lokalnih uradih ali specializiranih pristojnih podjetjih.
• Kaseta za naguban filter se po potrebi v poliestrski vrečki odvrže med posebne odpadke.

8 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstoječih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič!

V nadaljevanju so navedene najpogostejše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno službo MAFELL.

Motnja	Vzrok	Odprava
Znižanje sesalne moči	Umazan filter	Očistite.
	Filter iz flisa je poln	Zamenjajte.
	Zbiralnik je poln	Izpraznite.
	Šoba, cevi ali gibka cev so zamašene	Očistite.
Sesalnik ne steče	Omrežni vtič v vtičnici?
	Omrežje brez napetosti?
	Omrežni kabel v redu?
	Pokrov pravilno zaprt?
	Vodni senzor izklopljen?
	Sesalnik v pripravljenosti "AR"?	Nastavite na "I" ali "IR"
Sesalnik ob vklopu orodja v načinu >AR< ne steče	Omrežni vtič orodja v vtičnici naprave?	Omrežni vtič vstavite v vtičnico sesalnika
Polietilenska vrečka za odstranitev smeti se prisesa na filtre	Položaj vrtljivega drsnika je napačen	Preverite/spremenite položaj vrtljivega drsnika
Sesalnik razreda M ali H: pri vstavljenem filtru iz flisa je v zbiralniku prah	Položaj vrtljivega drsnika je napačen	Preverite/spremenite položaj vrtljivega drsnika

9 Poseben pribor

• Komplet filtrskih vrečk 5 kosov (25-l-flis) naroč. št. 093719
• Komplet vrečk za odpadke 5 kom. (25-I-PE) naroč. št. 093721
• 1 par kasete za nagubani filter (celuloza, flis iz steklenih vlaken, poliester) naroč. št. 093739
• 1 par kasete za nagubani filter (poliester z nano prevleko) naroč. št. 093720
• 1 par kasete za nagubani filter (poliesterski flis) naroč. št. 093674
• 4 m gibka cev za odsesavanje LW27 priključek stroja ∅ 35 mm naroč. št. 093684 antistatični
• 5 m gibka cev za odsesavanje LW35 priključek stroja ∅ 35 mm naroč. št. 093681 antistatični
• 5 m gibka cev za odsesavanje priključek stroja ∅ 49 mm statično naroč. št. 093730
• komplet za ročno sesanje naroč. št. 093718
• Reducirni kos ∅ 58 / 35 naroč. št. 203602

10 Eksplozijski pogled in seznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši spletni strani: www.mafell.com

mafell

Ob priložitvi garancijske dokumentacije (originalni nakupni račun) bodo v okviru veljavnih garancijskih pogojev brezplačno opravljena vsa popravila, ki so po naši oceni potrebna zaradi napak v materialu, obdelavi in montaži. Porabni in obrabni deli so izvzeti iz tega določila. V ta namen morate stroj oz. napravo prosto voznine poslati v tovarno ali v pooblaščeno MAFELL servisno delavnico. Popravil ne skušajte opravljati samostojno, saj s tem ugasne pravica do garancije. Za škodo, ki nastane zaradi nestrokovnega ravnanja ali zaradi normalne obrabe, ne prevzemamo odgovornosti.

MAFELL AG

Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone]

Fax [phone] Internet: www.mafell.de E-Mail: [e-mail]
