NÁVOD K OBSLUZE S 25 M Mafell

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

Tímto prohlašujeme, že odsávací přístroj S 25 M a S 25 L splňuje pokyny uvedených směrnic EU. Při plánování a sestavení byly využity uvedené normy. Za sestavení technických podkladů zodpovidá: Mafell AG

SLO - ES izjava o skladnosti

S tem izjavljamo, da odsesovalna naprava S 25 M in S 25 L ustreza navedenim direktivam EU. Pri konstrukciji in izdelavi so uporabljeni našteti standardi. Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Mafell AG

2006/42/EG

2014/30/EU

2011/65/EU

EN 60335-1, EN 60335-2-69, EN 55014-1, EN 62233,

EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 12100

S 25 M

\$ 25 L

1 Vysvětlení značek 125
2 Udaje o výrobku 125
2.1 Údaje o výrobci.... 125
2.2 Označení prístroje 125
2.3 Technické údaje 126
2.4 Údaje o hlukových emisích.... 126
2.5 Rozsah dodávky 126
2.6 Popis přístroje 126
2.7 Bezpečnostní zařízení 127
2.8 Použití přiměřené určení 127
2.9 Zbytková rizika 127
3 Bezpečnostní pokyny 127
4 Výbava / nastavení 129
4.1 Montáž.... 129
4.2 Připojení k síti....129
4.3 Výměna kazety se skládacím filtrem 129
4.4 Výměna sáčku filtru 129
4.5 Likvidace filtračního sáčku 130
4.6 Nasazení filtračního sáčku 130
4.7 Vyprázdnění nádoby 131
5 Provoz 131
5.1 Zapnutí a vypnutí....131
5.2 Tipy a pokyny 131
6 Servis a opravy....132
6.1 Údržba....132
6.2 Opravy 132
6.3 Ochranný filtr motoru 132
7 Pokyny pro likvidaci 132
8 Odstranění závad 133
9 Zvláštní příslušenství 134
10 Výkres rozložených částí a seznam náhradních dílů 134

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace.

2 Údaje o výrobku

ke strojům S 25 M s výr. č. 91C301, 91C321, 91C322

ke strojům S 25 L s výr. č. 91C201

2.1 Údaje o výrobci

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone]

2.2 Označení přístroje

Všechny údaje nutné pro identifikaci přístroje jsou k dispozici na typovém štítku, který je umístěn na skříni motoru.

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přilohy I směrnice o strojních zařizeních

Pouze pro země EU

Nevyhazujte elektro-nářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod, aby bylo zmírněno riziko zranění.

Výstraha: Tento přístroj obsahuje prach, který je zdraví škodlivý. Vyprázdnění a servis, včetně odejmutí sáčku na prach, smí být prováděno pouze odbornými pracovníky, kteří mají vhodné osobní ochranné vybavení. Nezapínejte dříve, dokud není instalován celý filtrační systém a dokud nebyla provedena kontrola funkčnosti monitoringu objemu proudu vzduchu.

2.3 Technické údaje

Druh provozu		Trvalý chod
Napětí, kmitočet		220-240 V~, 50/60 Hz	110-120 V~, 50/60 Hz
Příkon (normální zatížení)		1200 max. 1400 W	1200 max. 1400 W
Proud při normálním zatížení		6,0 A	11,0 A
Jmenovitý objemový proud		270 m^3/h
Příslušný podtlak		280 mbar	239 mbar
Plocha filtru		8600 cm^2
Rozměry	S 25 M	450 x 390 x 490 mm bez držáku MAX480 x 390 x 550 mm vč. držáku MAX (bez hákuna hadici)
	S 25 L	450 x 390 x 490 mm
Hmotnost (bez příslušenství)	S 25 M	12,2 kg bez držáku MAX13,4 kg vč. držáku MAX
	S 25 L	12,2 kg
Průměr přípojky nasávacího hrdla		66 / 58 mm

Vysavače třídy "M" jsou testovány v souladu s BGIA "H" kontrolní osvědčení dle GS-BIA-M02 (07/02), DIN EN 60335-2-69 (11/04) příloha AA, DIN 60335-2-69/A1 (11/05).

2.4 Údaje o hlukových emisích

Hladina emisí hluku na plochách měření:	69 dB (A)
Okolní podmínky:	< 40 °C

Hodnoty hluku byly naměřeny podle EN 60704-1 ve volném prostoru ve vzdálenosti 1,5 m od povrchu přístroje.

2.5 Rozsah dodávky

Odsávací přístroj S 25 M nebo S 25 L kompletní s:

2 kazety se skládaným filtrem, polyester
1 filtrační sáček, užitkový objem 25 l
4 m odsávací hadice, antistatická
1 provozní návod
1 MAX-držák (pouze pro S25M)

2.6 Popis prístroje

Odsávací přístroj S 25 M / S 25 L je kombinovaný přístroj (KOMB) k použití jako suchý a mokrý vysavač.

Při mokrém vysávání nepoužívejte filtrační sáčky. Filtrační kazety jsou vhodné pro mokré vysávání.

• PRŮMYSLOVÝ VYSAVAČ (PV) určený pouze k vysávání usazeného prachu.
• ODPRAŠOVAČ (ODP) určen pouze k odsávání poletavého prachu u konkrétních zdrojů prachu, který vzniká např. při zpracovávání nebo

opracování materiálu na strojích a ručně ovládaných přístrojích.

Odsávací přístroj S 25 M / S 25 L, použitý jako odprašovač je vhodný na odsávání suchého dřevěného prachu a suchých pilin u konkrétních zdrojů prachu. Pokud je odprašovač správně připojen k ručně ovládanému stroji na zpracování dřeva, který produkuje prach (např. kotoučová pila, hoblovka, pásová bruska) a pokud je provozován podle předpisů, je vždy zajištěn potřebný sací výkon a kvalita odlučování.

2.7 Bezpečnostní zařízení

Nebezpečí

Tato zařízení jsou nezbytné pro bezpečný provoz přístroje a není povoleno je odstraňovat resp. uvádět mimo provoz.

• Všechny strojní části, které jsou poháněny elektromotory, jsou zakryty pevnými, bezpečně upevněnými ochrannými kryty, které lze odstranit pouze nářadím.
• Zkouška podle EN 60335-1 a EN 60335-2- 69 ukázala, že jsou splněny bezpečnostně-technické požadavky ohledně elektrické bezpečnosti i při vysávání směsi vody a vzduchu.
• Odsávací přístroj je vhodný při intenzivním používání ke komerčním účelům. Podle EN 60335-1 a EN 60335-2-69.

2.8 Použití přiměřené určení

Nebezpečí

Obecně není povoleno vysávat hořlavá nebo výbušná rozpouštědla, kapaliny jako benzín, oleje, alkohol, ředidla resp. látky teplejší než 60°C. Hrozí nebezpečí výbuchu a požáru! Vysavač není vhodný k vysávání zdraví škodlivých prachů.

Vysavače třídy M jsou vhodné na vysávání/odsávání suchého, nehořlavého prachu, nehořlavých kapalin, dřevěného prachu a nebezpečných prachů o hodnotách emitovaného prachu >0,1mg/m³.

Vysavače třídy L nejsou vhodné k vysávání/odsávání zdraví škodlivého prachu.

Odsávací přístroj S 25 M / S 25 L je převážně vhodný vysávání elektrických nástrojů. Další možnosti použití jsou na stavbách, kde vznikají velká množství vlhkého a suchého jemného prachu, při čištění kabin automobilů a všude tam, kde je potřeba odstranit vlhký a suchý prach, vodu na vytírání, vyprázdnit ucpaná umyvadla a odpady, odstranit „záplavy " v koupelnách, kuchyních nebo sklepeních nebo tehdy, když vás ruší kaluž před dveřmi domu.

Jiné použití než výše uvedené není povoleno. Výrobce neručí za škodu, která vyplyne z takového jiného použití.

Aby bylo zajištěno použití v souladu s určením, dodržujte provozní, údržbové a servisní podmínky, které jsou předepsané firmou Mafell.

Tento přístroj také není vhodný k provozu ve venkovním prostředí, v dešti nebo v prostorách s nebezpečím výbuchu.

Odsávací přístroj S 25 M / S 25 L smí být používán, vybavován a udržován pouze osobami, které přístroj znají a byli seznámeny s možnými nebezpečími. Servisní práce smí provádět pouze smluvní prodejci MAFELL resp. servisní služba firmy MAFELL.

Je nezbytné dodržovat bezpečnostní podmínky platné v příslušné zemi použití stejně tak jako všeobecné bezpečnostně-technické a pracovně-zdravotní pravidla.

2.9 Zbytková rizika

Nebezpečí

Při přiměřeném použití a přes dodržení bezpečnostních podmínek hrozí stále zbytková rizika vyvolaná účelem používání.

• Nedotýkejte se částí, které jsou pod napětím, při otevřeném krytu a nevytažené síťové zástrčce.
• Emise prachu při dlouho trvajícím provozu s poškozeným rozkládacím filtrem 5 (obr. 2), filtračním sáčkem 8 (obr. 4) nebo ochranný filtrem motoru 6 (obr. 2) v uzavřených místnostech bez dostatečného větrání.
• Při výměně filtračního sáčku nebo při vyprazdňování nádoby není vyloučeno, že dojde k vdechnutí prachu (ochrana dýchacích orgánů).
• Samovolné změny na přístroji vylučují záruku výrobce za škody, které jsou jejich následkem.

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán!

Pozor

Je nezbytně nutné zabránit přisátí zápalných zdrojů, aby nedošlo k explozi.

Pozor: Odprašovač/vysavač prachu musí být vyprázdněn po práci, nejpozději však po ukončení směny.

• Napětí na typovém štítku přístroje se musí shodovat s napětím sítě.
• Zásuvka musí být zajištěna domácí pojistkou s příslušnou intenzitou proudu (16 A).
• Přístroje vč. příslušenství neuvádějte do provozu pokud:
• Na přístroji objevíte zjevná poškození (praskliny/ulomení),
• došlo k závadě na přívodním vedení nebo se na něm vyskytují praskliny resp. známky opotřebení,
  – Máte podezření na netěsnosti (po pádu).
• Nepoužívejte poškozená prodlužovací vedení.
• Tryskou, hadicí ani trubkou nemiřte na osoby ani na zvířata.
• Zvláštní pozornost musíte věnovat práci při vysávání schodů. Dbejte na stabilní postoj.
• Zásuvka na přístroji smí být použita pouze k účelům uvedeným v provozním návodu.
• Nikdy nepracujte bez ochranných prostředků, které jsou předepsány pro každý pracovní proces a neměňte na přístroji nic, co by mohlo ovlivnit jeho bezpečnost.
• Při používání přístroje ve volném prostoru je doporučováno použití ochranného spínače proti parazitním proudům.
• Poškozený kabel nebo zástrčka musí být ihned vyměněna. Výměnu smí provádět pouze Mafell nebo zákaznická dílna pověřená firmou MAFELL, aby se zabránilo ohrožení bezpečnosti.

• Děti a mladiství nesmí přístroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.

• Vypněte přístroj po každé údržbě a každém použití a vytáhněte síťovou zástrčku.

• Před započetím práce vždy zkontrolujte, zda jsou sací hadice bezpečně upevněny a nedošlo k jejich poškození.
• Nevytahujte zástrčku ze zásuvky taháním za kabel.
• Před čištěním, vyprazdňováním a před odstraňováním poruch vytáhněte zástrčku ze zásuvky.
• Dbejte nato, aby byl kabel chráněn před olejem a horkem a nedošlo k jeho poškození přejetím, zmáčknutím, taháním nebo podobnými činnostmi.
• Mějte na zřeteli okolní vlivy. Nevystavujte přístroj povětrnostním vlivům jako je déšť a vyhněte se práci v blízkosti hořlavých kapalin a plynů.
• Přístroj uchovávejte na suchém, uzavřeném místě mimo dosah dětí.
• Pravidelné čištění přístroje představuje důležitý bezpečnostní faktor. Před prováděním těchto prací vytáhněte zástrčku ze zásuvky.
• Přístroj by měl být uložen na rovné podlaze tak, aby se nemohl překlopit ani samovolně ujet (zajištění vodicích kladek brzdou).
• Aby bylo možné přístroj bezpečně provozovat a udržovat, měli byste zvolit pro ustavení přístroje takové místo, aby byl zachován po stranách volný prostor o rozměru 0,3 m a výška 2 m.
• Vyčištěný vzduch smí být přiváděn pouze do těch pracovních prostorů, ze kterých je odsáván; tzn., elektrické nářadí a odsávací přístroj smí být provozovány pouze ve stejné pracovní místnosti.
• Při úniku pěny nebo vody přístroj okamžitě vypněte. Vyprázdněte nádrže a příp. skládací filtr.
• Kyselina, aceton a rozpouštědla mohou leptat části přístroje.
• Nenechávejte přístroj bez dozoru. Při delších pracovních přestávkách vytáhněte zástrčku ze zásuvky.
• Pokud dojde k poškození připojovacích vedení přístroje, musí být vedení nahrazeno zvláštním

připojovacím vedením, které je k dostání u výrobce nebo zákaznické služby.

• Opravy nechte provádět pouze odbornými pracovníky, např. zákaznickou službou. Přístroje, které nejsou odborně opraveny, představují nebezpečí pro uživatele.
• Používejte pouze originální náhradní díly, příslušenství a díly speciálního příslušenství od firmy MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce.
• Jiné práce než zde popsané práce se nesmí provádět.
• V případě použití k jiným účelům, neodborné obsluze nebo neodborné opravě nedojde k převzetí záruky za případně vzniklé škody.

4 Výbava / nastavení

4.1 Montáž

• Dbejte nato, aby oba zajišťovací uzávěry nádoby bezpečně zapadly do otvorů v krytu motoru.
• Zasuňte hrdlo odsávací hadice skrz sací otvor nádoby a otáčejte jím, dokud se hrdlo hadice nearetuje.

4.2 Připojení k síti

Odsávací přístroj S 25 M / S 25 L je uzemněn podle třídy I a proto smí být připojován pouze k zásuvkám s vodičem pro uzemnění.

Před uváděním do provozu dbejte nato, aby se shodovalo napětí sítě s provozním napětím, které je uvedené na výkonovém štítku přístroje.

4.3 Výměna kazety se skládacím filtrem

• Před výměnou kazety skládaného filtru s ním zatřeste.
• Otáčejte pomocí mince nebo podobného předmětu uzávěrem 7 (obr. 1) na závoře 9 o 90° proti směru hodinových ručiček a tiskněte závoru 9 směrem dozadu.

• Otevřete kryt a vyjměte filtrační kazetu 5 (obr. 5) směrem vzhůru.

• Vyzjmuté kazety filtru ihned uzavřete do plastového sáčku, který nepropouští prach a řádně zlikvidujte.

• Vložte nové filtrační kazety a dbejte přitom na čisté a pevné usazení filtrů.
• Sklopte kryt a uvedte ho lehkým prítlačení na závoru 9 (obr. 1) do výchozí pozice. Přístroj je opět uzavřen.

4.3.1 Výměna motorového ochranného filtru

Vedle kazet skládaných filtrů se nachází ochranné filtry motoru 6 (obr. 2). Pokud jsou silně znečištěny, vymyjte je a opět je nasadťe v suchém stavu.

Poškozené ochranné filtry motoru musí být vyměněny.

4.4 Výměna sáčku filtru

Nebezpečí

Tento přístroj může obsahovat zdraví škodlivý prach. Činnost vyprazdňování a údržby vč. odstraňování nádoby na prach smí být prováděna pouze při použití příslušné ochranné výzbroje.

Pokud kontrola během provozu bliká a dodatečně se rozezní akustický signál, musí být sáček filtru vyměněn.

4.4.1 Výměna látkového sáčku filtru

• Při výměně látkového skládaného filtru přístroj vypněte.
  • Vytáhněte zástrčku odsávače ze zásuvky.
  • Otevřete zajišťovací uzávěry 10 (obr. 1).
• Sejměte horní díl sacího přístroje z nádoby 12 (obr. 4).
• Opatrně stáhněte sáček filtru z nasávacího hrdla.
• Zavřete přírubu filtračního sáčku překlopením víka.

4.4.2 Výměna vyprazdňovacího a likvidačního sáčku PE

• Vyprazdňovací a likvidační sáček PE: Zapněte odsávač, zatřeste kazetou skládaného filtru. Vypněte odsávač.
• Použijte ústní ochrannou roušku.
• Vyjměte sací hadici, uzavřete odsávací hrdlo pomocí víka 14 (obr. 6).
• Otevřete boční uzávěry, odejměte horní díl. Před odstavením horního dílu zapněte spínač do polohy >IR< aby případně nedošlo k nasátí vznášejícího odpadlého prachu.
• Vyprazdňovací a likvidační sáček PE opatrně uzavřete přiloženou uzavírací páskou.
• Stáhněte opatrně přírubu ze sacího hrdla a uzavřete.
• Vyprazdňovací a likvidační sáček PE sejměte opatrně z nádoby.
• Zlikvidujte nasátý materiál podle zákonných ustanovení.

4.5 Likvidace filtračního sáčku

Dejte filtrační sáček do nepropustného sáčku v souladu ustanoveními platnými pro odstraňování takových odpadů.

• Látkové filtrační sáčky naplněné běžným domovním odpadem, jsou likvidovány do normálního domovního odpadu.
• Vyprázdňovací a likvidační sáček PE naplněný zvláštním odpadem: Zeptejte se na magistrátu nebo obecním úřadu resp. příslušného orgánu.

4.6 Nasazení filtračního sáčku

4.6.1 Nasazení látkového filtračního sáčku

- Kompletně nasuňte přírubu před nasávací otvor.

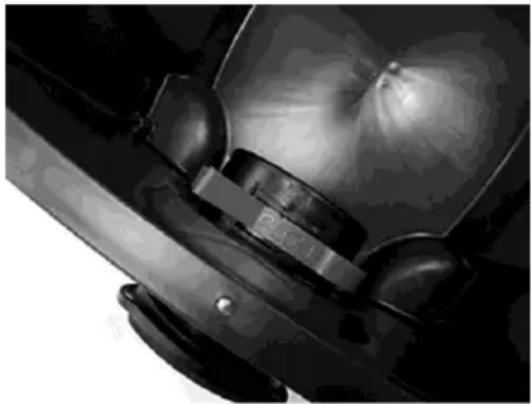

- Otočte červené otočné šoupátko* uvnitř na CLOSE až na doraz ke značce ▲.

- Horní díl nasad'te na nádobu a uzavřete boční uzávěry.

4.6.2 Nasazení vyprazdňovacího a likvidačního sáčku PE

Pro použití vyprázdňovacích a likvidačních PE sáčků jsou vhodné pouze odsávače třídy S25L/S25M se speciální nádobou a otočným šoupátkem na sacím otvoru typů S25L/S25M.

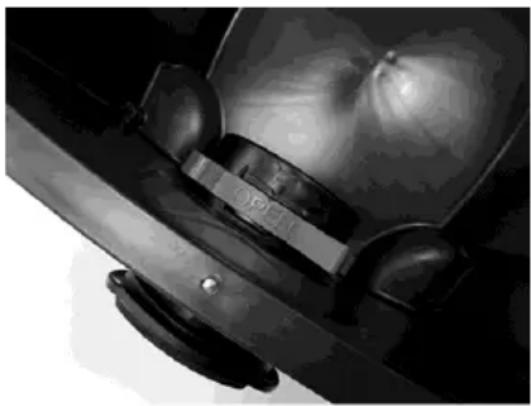

- Otočte červené otočné šoupátko* uvnitř na OPEN až na doraz ke značce ▲.

- Přírubu posuňte zcela nad sací hrdlo, horní otvor sáčku položte nad přes okraj nádoby.

- Horní díl nasad'te na nádobu a uzavřete boční uzávěry.

4.7 Vyprázdnění nádoby

Připustné pouze pro hodnoty emitovaného prachu > 1mg/m3.

Vypněte odsávač, vytáhněte zástrčku.

• Otevřete uzávěry.
• Sejměte kryt a sací hadici z nádoby.
• Nádobu vysypte.

5 Provoz

Nebezpečí

Vysavač není vhodný k vysávání zdraví škodlivých prachů.

5.1 Zapnutí a vypnutí

Polohy spínačů pro provoz PV (průmyslové vysávání) (obr. 1)

0 = Vypnuto I = Zapnuto (ruční provoz) Zobrazení objemového proudu je přepnuto na pevnou hodnotu, která má za následek, že signální kontrolka začne blikat, jakmile klesne rychlost vzduchu pod 20 m/s.

A = Pohotovostní režim zapínací / vypínací automatiky (vysavač je zapínán a vypínán elektrickým nástrojem).

Polohy spínačů pro provoz ODP (odprašovač) (obr. 1)

RA = Provedení přístroje s výbavou "RA" lze provozovat dle popisu "A". Čištění filtru se provede automaticky při dodržení nastaveného minimálního objemového proudu v následující pracovní přestávce (Poloha spínače RA).

Odsávací přístroj S 25 M / S 25 L je vybaven elektrickým regulátorem sací síly. Pomocí otočného tlačítka 2 je možné přizpůsobit sací výkon vysávanému materiálu.

Zásuvka 4 je určena pro připojení elektrického nástroje (provozní režim A/RA).

Nebezpečí

Elektrický nástroj musí být během připojování vypnut. Zásuvka je v případě připojení do sítě vždy pod napětím nezávisle na poloze spínače. Pokud je spínač v poloze "0" je možné použít zásuvku jako prodlužovací vedení (např. pro osvětlení).

Připojovací hodnota: Vysavač a připojený přístroj max. 16 A.

Kvůli zabránění příliš vysokým výkyvům rozběhového proudu je odsávací přístroj vybaven omezovačem rozběhového proudu (jemný rozběh).

Nebezpečí

Při doběhu motoru vysavače nesmíte otáčet přepínačem volby dokud není vysavač v klidovém stavu, jinak je nezbytné následně otočit spínač do polohy 0, aby bylo zajištěno bezporuchové fungování elektroniky.

5.2 Tipy a pokyny

• Při vysávání suchého materiálu musí být skládací filtr 5 (obr. 2) zcela suchý.
• Při mokrém vysáváním zabraňuje zabudované čidlo překročení maximální hladiny naplnění v nádobě. Přístroj již nesaje, pokud je nádoba plná. Vypněte motor. Vytáhněte zástrčku vysavače ze zásuvky a vyprázdněte nádobu.
• Pokud dojde při vysávání většího objemu kapaliny (více než objem nádoby) k sepnutí čidla, vypněte přístroj a vyprázdněte nádobu.
• Pokud se při opětovném zapnutí rozsvítí ukazatel objemového proudu 3 (obr. 1), může to mít následující příčiny:
  – Nádoba, filtrační sáček 8 (obr. 4) je plný.
  – Odsávací hadice je ucpaná.
  – Průduchy generátoru prachu jsou příliš malé.

Po ukončení práce - především však, když přístroj delší dobu nepoužíváte - byste měli:

• Vyprázdnit nečistoty a kapalinu.
• Sací hadici uchovávejte tak, aby nedošlo k jejímu přelomení.
• Sítový kabel musí být rádně navinut a chráněn před poškozením.

6 Servis a opravy

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Pokud je přístroj již delší dobu v provozu doporučuje Firma MAFELL předat přístroj autorizované dílně zákaznického servisu MAFELL k inspekci.

Místo uskladnění musí být suché a chráněné před mrazem.

Pokud by došlo k výpadku přístroje, přestože byl pečlivě vyroben a zkontrolován, je nezbytné nechat přístroj opravit autorizovanou servisní službou pro výrobky MAFELL.

Nebezpečí

Používejte pouze příslušenství a náhradní díly firmy MAFELL. Montážní díly, jejichž výměna nebyla popisována, nechte vyměnit servisní službou MAFELL.

6.1 Údržba

Za účelem údržby musí uživatel přístroj rozebrat, vyčistit a zaopatřit jej tak, jak je podle návodu proveditelné, aby nevznikalo nebezpeči ani pro obsluhující personál ani pro žádné další osoby. Vhodné preventivní opatření zahrnují čištění před rozebráním, bezpodmínečně nutné větrání přes filtr v místě, kde se přístroj rozebírá, čištění prostoru údržby a vhodné osobní ochranné pomůcky.

Než stroj třídy M přepravíte z prostoru nebezpečných substancí, mělo by dojít k očištění vnější části stroje odsáním a náležitým otřením nebo přetřením pomocí těsnicího prostředku.

Všechny části stroje, které se nacházely v prostoru nebezpečných substancí, je nutno považovat za kontaminované a je nezbytné provést vhodná opatření, aby bylo zabráněno rozptylení prachu. Likvidace těchto předmětů se musí realizovat v hermeticky uzavřených sáčcích, a sice podle platných předpisů k odstraňování takovýchto odpadů.

Při provádění údržby a oprav je nezbytné zlikvidovat všechny znečistěné předměty, které nebylo možné dostatečně vyčistit. Takové předměty zlikvidujte v nepropustném sáčku v souladu s platnými předpisy pro likvidaci těchto odpadů.

6.2 Opravy

Pokud se sací výkon vysavače sníží a nelze jej zvýšit ani vyčištěním filtrů 5 (obr. 2) po výměně filtračního sáčku 8 (obr. 4), je nezbytné vyměnit kazety skládaného filtru 5 (obr. 2).

Zpravidla postačí občas vyčistit kazetu skládaného filtru 5 jemným kartáčem a vodou. Před opětovným nasazením nechte vyschnout, aby nedošlo k přilepení prachu k vlhkému filtru.

Chcete-li zabránit silnému znečistění nádob a filtrů, odstraňte před odsáváním z těchto nádob suchý nasátý materiál. Suché vysávání provádějte pouze vysušeným přístrojem. Nádoby a příslušenství nečistěte běžným abrazivním čisticím prostředkem.

Pravidelně provádějte čištění vodních čidel 13 (obr. 3) a zkontrolujte, zda nedošlo k jejich poškození.

6.3 Ochranný filtr motoru

Vedle kazet skládaných filtrů se nachází ochranné filtry motoru 6 (obr. 2). Pokud jsou silně znečištěny, vymyjte je a opět je nasadťe v suchém stavu. Poškozené ochranné filtry motoru musí být vyměněny.

7 Pokyny pro likvidaci

• Filtrační sáček naplněný běžnými domácími nečistotami zlikvidujte s normálním domácím odpadem.
• Filtrační sáček, naplnění zvláštním odpadem: Zeptejte se na magistrátu nebo obecním úřadu resp. u příslušného orgánu.
• Kazeta skladaného filtru se v případě potřeby likviduje jako zvláštní odpad v příslušném sáčku.

8 Odstranění závad

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Předtím vytáhněte zástrčku!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obrat'te na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstranění
Pokles sacího výkonu	Znečištěný filtr	Vyčistěte.
	Látkový filtr je plný.	Vyměňte.
	Nádoba je plná.	Vyprázdněte.
	Tryska, trubka nebo hadice je ucpaná.	Vyčistěte.
Odsávač nenabíhá.	Je zástrčka v zásuvce?
	Sít' bez napětí?
	Je v pořádku síťový kabel?
	Je správně zavřený kryt?
	Je odpojený vodní senzor?
	Je odsávač v pohotovostním režimu „AR“?	Nastavte na „l“nebo „IR“.
Odsávač při zapnutí nástroje v režimu >AR< nenabíhá.	Je zástrčka nástroje v zásuvce přístroje?	Zastrčte síťovou zástrčku do zásuvky odsávače.
Vyprazdňovací a likvidační sáček PE je přisátý na filtru.	Poloha otočného šoupátka je chybná.	Zkontrolovat/změnit polohu otočného šoupátka
Odsávač třídy M nebo H: u nasazeného látkového filtru prach v nádobě	Poloha otočného šoupátka je chybná.	Zkontrolovat/změnit polohu otočného šoupátka

9 Zvláštní příslušenství

• Sada filtračních sáčků (5 ks) (25-l z netkané textilie) Obj. č. 093719
• Sada sáčků na likvidaci 5 ks (25-I-PE) Obj. č. 093721
• 1 pár kazet se skládacím filtrem (celulóza, rouno ze skelných vláken, Obj. č. 093739 polyester)
• 1 pár kazet se skládacím filtrem (polyester s nanopovlakem) Obj. č. 093720
• 1 pár kazet se skládacím filtrem (rouno z polyesteru) Obj. č. 093674
• 4 m odsávací hadice sv27 přístrojová přípojka ∅ 35 mm antistatická Obj. č. 093684
• 5 m odsávací hadice sv35 přístrojová přípojka ∅ 35 mm antistatická Obj. č. 093681
• 5 m odsávací hadice přístrojová přípojka ∅ 49 mm statická Obj. č. 093730
• Ruční odsávací sada Obj. č. 093718
• Redukce ∅ 58 / 35 Obj. č. 203602

10 Výkres rozložených částí a seznam náhradních dílů

Příslušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

Po předložení záručních podkladů (originální doklad o koupi) budou provedeny v rámci aktuálně platných pravidel pro poskytování záruky provedeny všechny opravy, které jsou podle našich zjištění požadovány z hlediska vad materiálu, zpracování a montáže. Díly podléhající používání a opotrebení jsou z tohoto vyjmuty. Navíc k tomu musí být stroj, případně přístroj zaslán vyplaceně do závodu nebo zákaznického servisu MAFELL. Nezkoušejte stroj opravovat sami, protože tím zaniká nárok na záruku. Záruky se nevztahují na škody vzniklé neodbornou manipulací nebo na ty, které vznikly v důsledku normálního opotrebování.

GARANCIJA
