ThunderWash 600 UV - Beleuchtung Cameo - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG ThunderWash 600 UV Cameo

DMX CONTROL 45 DEUTSCH SICHERHEITSHINWEISE 10-11 EINFÜHRUNG 11

AUFSTELLUNG UND MONTAGE 14

DMX TECHNIK 15 TECHNISCHE DATEN 16 HERSTELLERERKLÄRUNGEN 16 DMX STEUERUNG 45 FRANCAIS

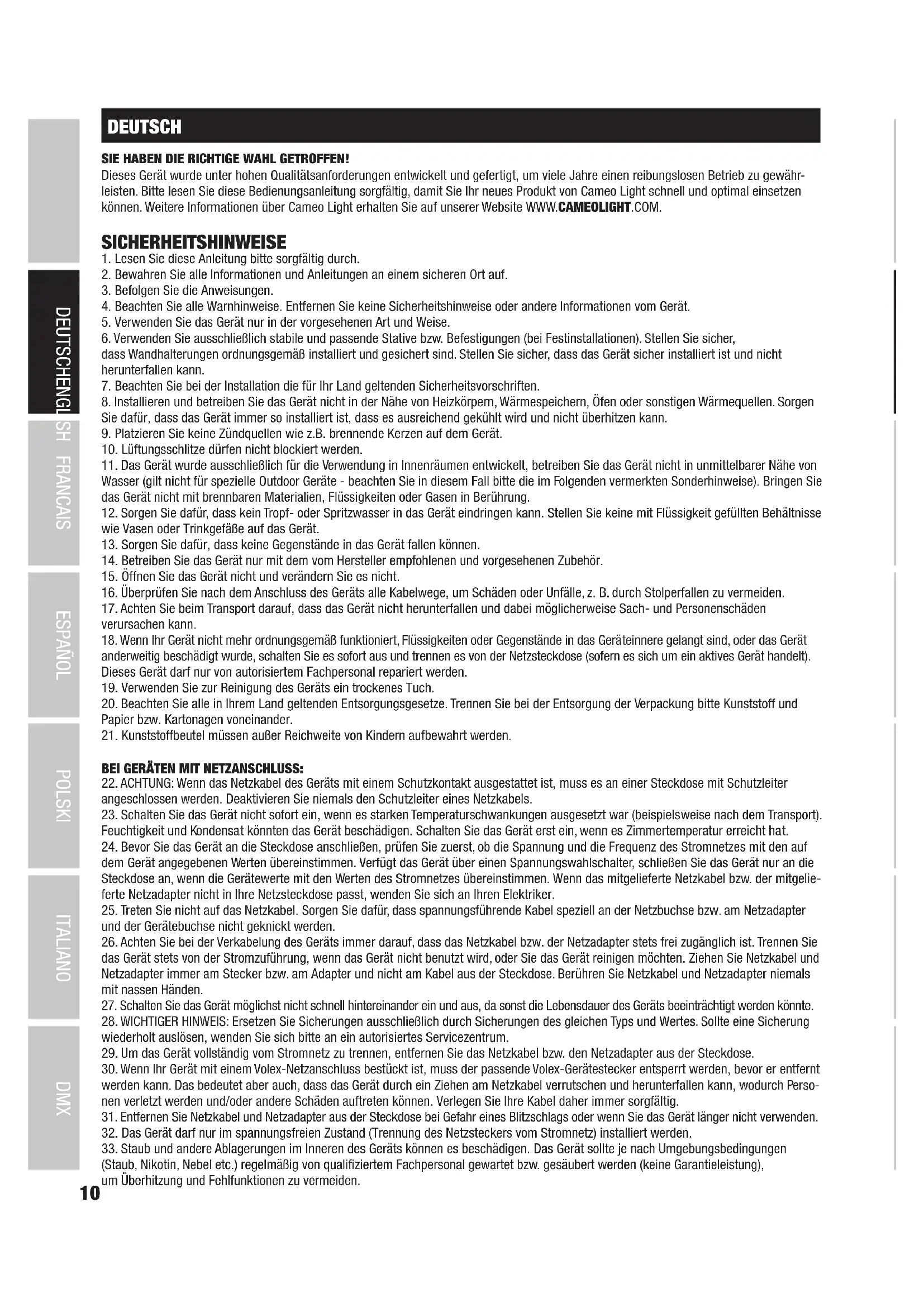

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS: 22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Perso- nen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

32. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

33. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.11 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt. Vorsicht! Intensive LED Lichtquelle! Gefahr der Augenschädigung. Nicht in die Lichtquelle blicken. VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE! 1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbe- leuchtung in Haushalten geeignet.

2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.

3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.

4. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden. EINFÜHRUNG

UV WASHLIGHT / STROBE

CLTW600UV STEUERUNGSFUNKTIONEN 1-Kanal 1, 1-Kanal 2, 2-Kanal, 4-Kanal DMX-Steuerung Master / Slave Betrieb Standalone-Betrieb EIGENSCHAFTEN 648 x 0,2W UV LEDs. DMX-512 Steuerung. Master- / Slave-Betrieb. Standalone-Betrieb. Musiksteuerung über eingebautes Mikrofon. Universelle Montagemöglichkeiten. Betriebsspannung 100V - 240V AC / 50 - 60Hz. Leistungsaufnahme 160W.12 DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER IN IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes IEC-Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

DMX IN Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).

DMX OUT Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

LED DISPLAY Das vierstellige LED-Display zeigt die Betriebsart und weitere Systeminformationen an.

BEDIENTASTEN MODE: Auswählen der verschiedenen Betriebsarten und den Menüpunkt DMX-Startadresse. ENTER: Drücken Sie auf ENTER, um in den verschiedenen Menüpunkten Wertänderungen vornehmen zu können. Wertänderungen bestäti- gen Sie ebenfalls durch Drücken auf ENTER. UP und DOWN: Nutzen Sie die Bedientasten, um den Wert eines Menü-Punkts, wie z.B. die DMX-Adresse, wunschgemäß zu verändern.

MIC Mikrofon für die Betriebsart Musiksteuerung. BEDIENUNG

• Kurze Zeit nachdem der Scheinwerfer korrekt am Stromnetz angeschlossen wurde, ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war.

• Das Display erlischt circa 15 Sekunden nach der letzten Eingabe durch die Bedientasten. Ein kleiner roter Punkt erscheint gleichzeitig am unteren Displayrand, in der DMX-Betriebsart fängt der Punkt an zu blinken, sobald ein Steuersignal anliegt, das Blinken stoppt, sobald das Steuersignal unterbrochen wird. AUSWAHL DMX-MODUS Drücken Sie die MODE-Taste so oft, bis im Display einer der verfügbaren DMX-Modi angezeigt wird und drücken auf ENTER. Wählen Sie mit Hilfe der Tasten UP und DOWN den gewünschten DMX-Modus aus und bestätigen die Eingabe mit ENTER (1-Kanal 1, 1-Kanal 2, 2-Kanal, 4-Kanal). Tabellen mit der Kanalbelegung der verschiedenen DMX-Modi finden Sie in dieser Anleitung unter DMX STEUERUNG.

ENTER13 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DMX-STARTADRESSE EINSTELLEN Drücken Sie die MODE-Taste so oft, bis im Display die aktuell aktivierte DMX-Startadresse angezeigt wird (A001 - A512) und drücken auf ENTER (die Zeichen im Display blinken). Mit Hilfe der Tasten UP und DOWN kann nun die DMX-Startadresse wunschgemäß eingestellt werden. Bestätigen Sie mit ENTER. Die synchrone Ansteuerung mehrerer Scheinwerfer des gleichen Modells durch ein DMX-Steuergerät (z.B. DMX-Pult) erreichen Sie, indem Sie die Scheinwerfer auf den gleichen DMX-Modus stellen, die identische DMX-Startadresse aus- wählen und mit Hilfe von DMX-Kabeln verbinden.

ENTER UP/DOWN ENTER MANUELLER MODUS Der manuelle Modus ermöglicht es, die Helligkeit der UV-LEDs einzustellen und einen Stroboskop-Effekt zusätzlich zu aktivieren. Drücken Sie die MODE-Taste so oft, bis im Display „C000“ angezeigt wird. Drücken Sie nun auf ENTER, um mit Hilfe der Tasten UP und DOWN entweder den Menüpunkt „C1xx“ für die Helligkeit, oder den Menüpunkt „CFxx“ für die Einstellung des Stroboskop-Effekts auszuwählen. Sobald Sie einen Menüpunkt ausgewählt haben, drücken Sie wiederum auf ENTER und Sie können nun mit Hilfe der Tasten UP und DOWN den Wert für die Helligkeit, bzw. für den Stroboskop-Effekt wunschgemäß einstellen (siehe Tabelle). Bestätigen Sie die Eingaben mit ENTER. Manueller Modus C100 Blackout C101 minimale Helligkeit C199 maximale Helligkeit CF00 Stroboskop deaktiviert CF01 Stroboskop ca. 1 Hz CF99 Stroboskop ca. 30 Hz FADING-MODUS Sanftes Ein- und Ausblenden der UV-LEDs von Blackout zur maximalen Helligkeit und zurück zu Blackout in einstellbarer Geschwindigkeit. Ein Stroboskop-Effekt ist zusätzlich aktivierbar. Drücken Sie die MODE-Taste so oft, bis im Display „FA00“ angezeigt wird. Drücken Sie nun auf ENTER, um mit Hilfe der Tasten UP und DOWN entweder den Menüpunkt „FAxx“ für die Fading-Geschwindigkeit, oder den Menüpunkt „FFxx“ für die Einstellung des Stroboskop-Effekts auszuwählen. Sobald Sie einen Menüpunkt ausgewählt haben, drücken Sie wiederum auf ENTER und Sie können nun mit Hilfe der Tasten UP und DOWN den Wert für die Fading-Geschwindigkeit, bzw. für den Stroboskop-Effekt wunschgemäß einstellen (siehe Tabelle). Bestätigen Sie die Eingaben mit ENTER. Fading Modus FA00 minimale Fading-Geschwindigkeit FA99 maximale Fading-Geschwindigkeit FF00 Stroboskop deaktiviert FF01 Stroboskop ca. 1 Hz FF99 Stroboskop ca. 30 Hz AUTO-MODUS Der Auto Modus kombiniert den Fading Modus mit einem Stroboskop-Effekt, wobei dieser in regelmäßigen Abständen aktiviert und deaktiv- iert wird. Drücken Sie die MODE-Taste so oft, bis im Display „AUTO“ angezeigt wird und drücken dann auf ENTER, um mit Hilfe der Tasten UP und DOWN die Effekt-Geschwindigkeit wunschgemäß einzustellen. Bestätigen Sie mit ENTER. Auto Modus AU00 minimale Effekt-Geschwindigkeit AU99 maximale Effekt-Geschwindigkeit SLAVE-BETRIEB Drücken Sie die MODE-Taste so oft, bis im Display „SLAV“ angezeigt wird. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels und aktivieren in der Master-Einheit eine der Standalone Betriebsarten (Manueller Modus, Auto-, Fading-Modus, Musiksteuerung). Nun folgt die Slave-Einheit der Master-Einheit.14 DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH MUSIKSTEUERUNG Drücken Sie die MODE-Taste so oft, bis im Display „SOUN“ angezeigt wird. Nun wird der LED-Strahler über das eingebaute Mikrofon gesteuert und folgt dem Takt der Musik (Bassimpulse). Drücken Sie die ENTER-Taste und stellen mit Hilfe der Tasten UP und DOWN die Empfindlichkeit, mit der der Strahler auf akustische Impulse reagiert, ein. Bestätigen Sie mit ENTER. Musiksteuerung SO00 minimale Empfindlichkeit SO99 maximale Empfindlichkeit

AUFSTELLUNG UND MONTAGE

Dank seines universellen Doppelbügels kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe einer geeigneten Traversenklemme, die am Montagebügel befestigt wird (A). Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stellen (B). Wichtiger Hinweis: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.

A15 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken. DMX-VERBINDUNG: DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX- kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse)

des ersten DMX-Geräts (z.B. DMX-Controller).

2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang

(männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten. Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR. DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen. Steckerbelegung: DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.): Shield

Shield DMX-ABSCHLUSSSTECKER (TERMINATOR): Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt). 3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3 5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5 Steckerbelegung: 3-Pol XLR-Stecker: 5-Pol XLR-Stecker:

DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. Steckerbelegung DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt. Steckerbelegung DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.16 DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH TECHNISCHE DATEN Artikelnummer: CLTW600UV Produktart: LED Light Typ: Washlight / Stroboskop Farbspektrum: UV LED Anzahl: 648 LED Typ: 0,2W Abstrahlwinkel: 75° DMX-Eingang: XLR 3-Pol male DMX-Ausgang: XLR 3-Pol female DMX Modi: 1-Kanal 1 1-Kanal 2 2-Kanal 4-Kanal DMX Funktionen: Dimmer, Stroboskop, Musiksteuerung Standalone Modi: Manueller Modus, Fading Modus, Stroboskop, Slave-Betrieb, Auto Modus, Musiksteuer- ung Bedienelemente: Enter, Mode, Value Up, Value Down Anzeigeelement: 4-stelliges LED Display Betriebsspannung: 100 - 240 V AC, 50 - 60 Hz Leistungsaufnahme: 160 W Stromversorgungsanschluss: IEC Eingang Sicherung: F3AL / 250V Betriebstemperatur: 0°C - 40°C Relative Luftfeuchtigkeit: < 85%, nicht kondensierend Gehäusematerial: Metall Gehäusefarbe: schwarz Gehäusekühlung: temperaturgesteuerter Lüfter Abmessungen (B x H x T, ohne Bügel): 335 x 197 x 93 mm Gewicht: 4,1 kg Weitere Eigenschaften: Netzkabel und Stand-/Montagebügel inklusive HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC- TURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. CE-Konformität Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen.17 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI FRANCAIS Vous avez fait le bon choix! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. Vous trouverez davantage d‘informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM.
