Produkttyp	Professioneller LED-Wash-Scheinwerfer
Marke	Cameo
Modell	ZENIT W600 TW
Abmessungen (L x H x T)	463 x 291 x 161 mm (ohne Montagebügel)
Gewicht	11,9 kg (ohne Zubehör)
Stromversorgung	100-240 V AC, 50/60 Hz
Max. Leistungsaufnahme	480 W
Schutzart	IP65
Anzahl LEDs	40 (WW + CW)
Leistung pro LED	12 W
Abstrahlwinkel	18° (Feld 35°)
Farbtemperatur	2600 K - 6500 K (einstellbar)
CRI	93 @ 4000 K
Lichtstrom	31.000 lm
Steuerungsfunktionen	DMX512, W-DMX, RDM, Standalone (Auto, Static, CCT, User Color, Timer)

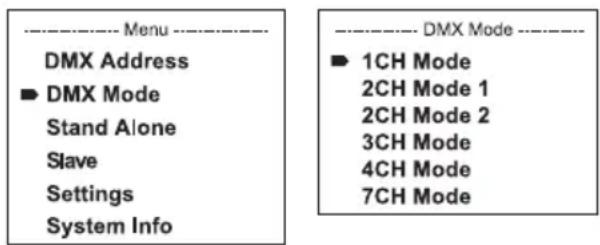

DMX-Modi	1CH, 2CH-1, 2CH-2, 3CH, 4CH, 7CH
Anschlüsse	DMX IN/OUT XLR 5-polig, POWER IN/OUT TrueCon
Display	OLED mit Touch-Tasten
Montage	Boden oder hängend über Omega-Halterungen (2 enthalten)
Mindestabstand zur beleuchteten Fläche	0,5 m
Mindestabstand zu brennbaren Materialien	0,5 m
Umgebungstemperatur	-15 °C bis +40 °C
Pflege und Reinigung	Reinigen Sie die Oberflächen mit einem feuchten Tuch. Reinigen Sie regelmäßig die Lüftungsöffnungen und Lüfter. Keine scheuernden Reinigungsmittel verwenden.
Sicherheit	Nicht direkt in den Lichtstrahl blicken. Für eine sichere Montage sorgen, um Stürze zu vermeiden. Vor der Wartung vom Netz trennen.
Ersatzteile und Reparierbarkeit	Lichtquelle nicht vom Benutzer austauschbar. Wartung und Reparatur nur durch qualifiziertes Personal.

Häufig gestellte Fragen - ZENIT W600 TW Cameo

Wie stelle ich die DMX-Adresse am ZENIT W600 TW ein?

Drücken Sie MODE, um das Menü aufzurufen, wählen Sie DMX Address mit den Tasten UP/DOWN aus, bestätigen Sie mit ENTER, stellen Sie die gewünschte Adresse (001-512) ein und bestätigen Sie.

Welche DMX-Modi sind verfügbar?

Der Scheinwerfer bietet 6 DMX-Modi: 1CH, 2CH-1, 2CH-2, 3CH, 4CH und 7CH. Jeder Modus bietet verschiedene Funktionen wie Dimmer, Stroboskop, Farbtemperatur usw.

Wie verwende ich die W-DMX-Funktion?

Im Menü Settings > Wireless Settings aktivieren Sie W-DMX und wählen den Modus Empfänger oder Sender. Zum Koppeln führen Sie einen Reset am Empfänger und dann Link am Sender durch.

Wie reinige ich den Scheinwerfer?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein sauberes, feuchtes Tuch für die Oberflächen. Reinigen Sie regelmäßig die Lüftungsöffnungen und Lüfter mit Druckluft (dabei die Lüfterflügel blockieren). Vermeiden Sie scheuernde Reinigungsmittel.

Was ist der Mindestabstand zur beleuchteten Fläche?

Der Mindestabstand zwischen Scheinwerfer und beleuchteter Fläche beträgt 0,5 m. Halten Sie diesen Abstand ein, um Verbrennungs- oder Brandgefahr zu vermeiden.

Wie führe ich einen Werksreset durch?

Im Menü Settings wählen Sie Factory Reset, dann Reset Now! und bestätigen Sie mit ENTER. Das Gerät stellt alle Standardeinstellungen wieder her.

Welches Zubehör wird mit dem ZENIT W600 TW mitgeliefert?

Die Lieferung umfasst: den Scheinwerfer, zwei Omega-Halterungen, ein Netzkabel und die Bedienungsanleitung.

Wie montiere ich den Scheinwerfer hängend?

Verwenden Sie die mitgelieferten Omega-Halterungen. Montieren Sie sie an der Basis des Geräts (mittig oder seitlich), befestigen Sie Klammern an der Traverse und sichern Sie mit einem geeigneten Sicherungsseil.

Was tun, wenn das Display 'Locked!' anzeigt?

Die automatische oder manuelle Sperre ist aktiviert. Drücken Sie gleichzeitig die Tasten UP und DOWN für ca. 5 Sekunden, um zu entsperren.

Welche Schutzklasse hat das Gerät?

Das Gerät hat die Schutzklasse 1: Es erfordert den Anschluss an eine Steckdose mit Schutzleiter (Erde). Unterbrechen Sie niemals den Schutzleiter.

BEDIENUNGSANLEITUNG ZENIT W600 TW Cameo

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG 32

BESTIMMUNGSGEMÄSSER GEBRAUCH 32

BEGRIFFS- UND SYMBOLERKLÄRUNGEN 32

SICHERHEITSHINWEISE 33

HINWEISE FÜR ORTSVERÄNDERLICHE OUTDOOR-GERÄTE 38

LIEFERUMFANG 38

EINFÜHRUNG 39

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 39

BEDIENUNG 42

AUFSTELLUNG UND MONTAGE 51

PFLEGE, WARTUNG UND REPARATUR 52

OPTIONALES ZUBEHÖR 54

DMX TECHNIK 55

TECHNISCHE DATEN 57

ERLÄUTERUNGEN ZUR IP-SCHUTZART 58

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE 59

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN 59

ENTSORGUNG 59

HERSTELLERERKLÄRUNGEN 60

CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO

FRANÇAIS

INFORMATIONS CONCERNANT LE PRÉSENT MANUEL 61

UTILISATION CONFORME 61

EXPLICATIONS DES TERMES ET DES SYMBOLES 61

CONSIGNES DE SÉCURITÉ 62

REMARQUES CONCERNANT LES APPAREILS D'EXTÉRIEUR MOBILES 67

CONTENU DE LA LIVRAISON 67

PRÉSENTATION 67

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE 68

UTILISATION 70

INSTALLATION ET MONTAGE 80

ENTRETIEN, MAINTENANCE ET RÉPARATION 81

ACCESSOIRES DISPONIBLES EN OPTION 83

TECHNOLOGIE DMX 84

CARACTÉRISTIQUES TECHNIQUES 86

EXPLICATIONS RELATIVES À L'INDICE DE PROTECTION IP 87

ÉLIMINATION 88

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE 88

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX NORMALEMENT INFLAMMABLES 88

DÉCLARATIONS DU FABRICANT 89

ESPAÑOL

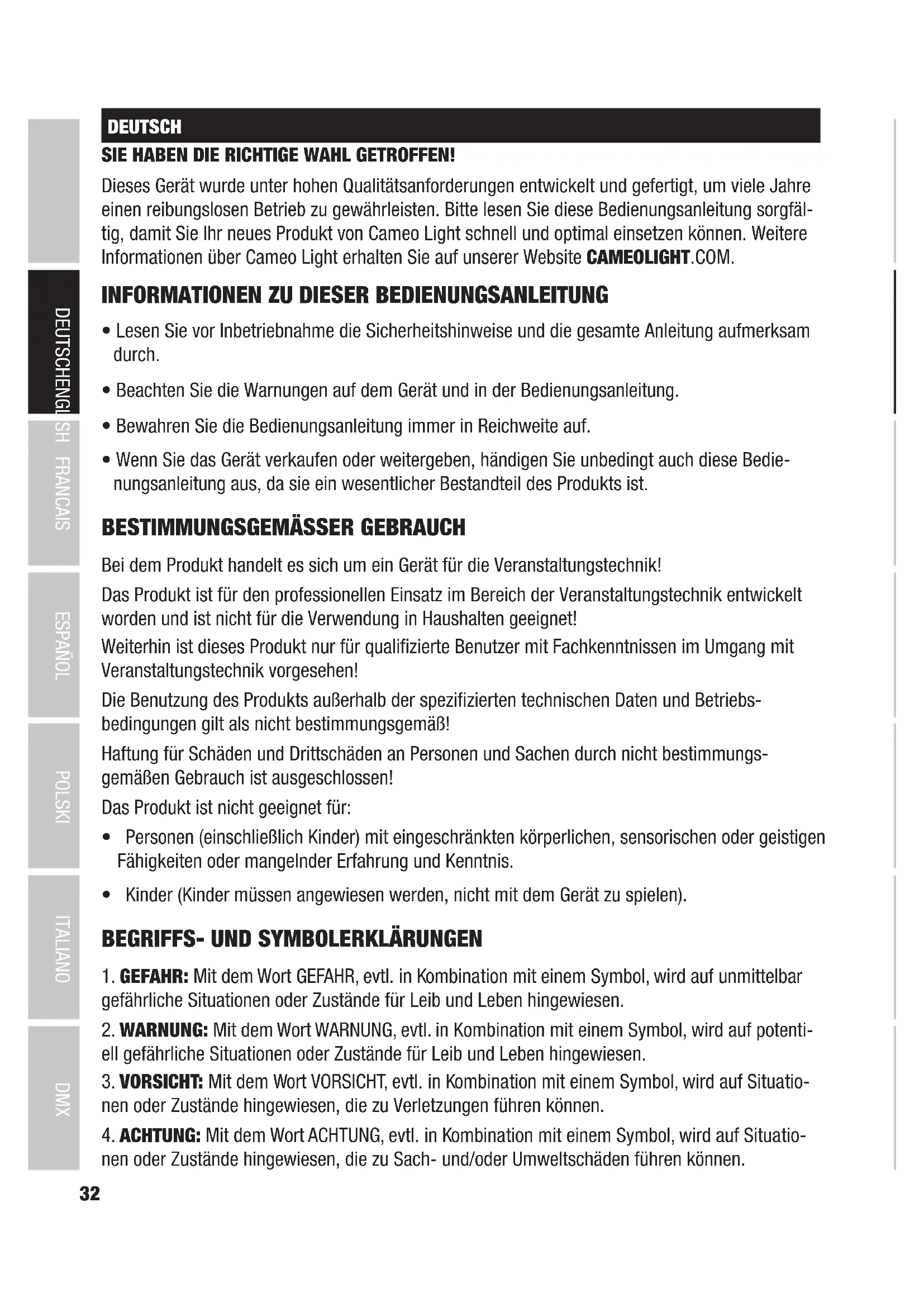

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM.

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik!

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungs- gemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

• Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
• Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch intensive Lichtquellen.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungenaufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommenwerden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am Gerät zu betätigen.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3 m.
6. Beachten Sie unbedingt den auf dem Gerät abzulesenden Mindestabstand zur beleuchtetenFläche!

VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.
2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionenführen.
3. Die Gehäuseoberfläche des Geräts kann sich im regulären Betrieb stark erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie das Gerät vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärme speichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.
9. Sofern nicht explizit ausgewiesen, ist das Gerät nicht für den Betrieb unter Marinebedingungen geeignet.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Blicken Sie niemals, auch nicht kurzzeitig, direkt in die Lichtquelle.
2. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in die Lichtquelle.

1. Stroboskopeffekte können bei empfindlichen Menschen epileptische Anfälle auslösen!

1. In dieser Leuchte ist ein fest installiertes Leuchtmittel verbaut, welches nicht durch den Benutzer zu tauschen ist. Im Fehlerfall wenden Sie sich bitte an Ihren Vertriebspartner.

SIGNALÜBERTRAGUNG PER FUNK (z.B. W-DMX oder Audio-Funksysteme):

Die Qualität und Leistungsfähigkeit kabelloser Signalübertragungen ist generell abhängig von den Umgebungsbedingungen.

Einfluss auf die Reichweite und Signalstabilität haben z.B.:

Abschirmung (z.B. Mauerwerk, Metallbauten, Wasser)

Hohes Funkaufkommen (z.B. starke W-LAN Netze)

Interferenzen

Elektromagnetische Strahlung (z.B. LED-Videowände, Dimmer)

Alle Reichweitenangaben beziehen sich auf Freifeldanwendung mit Sichtkontakt ohne Störeinflüsse!

Der Betrieb von Sendeanlagen unterliegt behördlichen Bestimmungen. Diese können regional unterschiedlich ausfallen und müssen vor Inbetriebnahme vom Betreiber überprüft werden (z.B. Funkfrequenz und Sendeleistung).

WARNUNG: Geräte mit kabelloser Signalübertragung sind nicht für den Betrieb in sensiblen Bereichen, in denen Funkbetrieb zu möglichen Wechselwirkungen führen kann, geeignet. Dazu zählen z.B.:

• Krankenhäuser, Gesundheitszentren oder andere Einrichtungen des Gesundheitswesens, die Patientenbehandlungen mit Fachpersonal und -ausrüstung durchführen.
  • Ex-Bereiche der Klassen I, II und III
• Sperrbereiche
• Militärische Einrichtungen
• Flugzeuge oder Fahrzeuge
• Bereiche, in denen die Nutzung von Mobiltelefonen untersagt ist

SIGNALÜBERTRAGUNG PER W-DMX

WARNUNG: Generell darf kabellose DMX-Übertragung nicht für Anwendungen mit sicherheitsrelevanten Faktoren genutzt werden, die im Falle eines Versagens Personen- oder Sachschäden zur Folge haben können.

Dies gilt im Speziellen für bewegte Szenen- oder Traversenstrukturen, für DMX-gesteuerte Motoren/Hebezeuge oder Hebevorrichtungen zum Betreiben von DMX-betriebenen Bühnenliften, Hydrauliksystemen oder vergleichbaren beweglichen Komponenten.

Weiterhin darf kabellose DMX-Übertragung nicht zum Auslösen von Flammen- oder pyrotechnischen Geräten, explosionsgetriebenen Effekten, sowie zur Steuerung von Gas oder Flüssigkeitseffekten benutzt werden. Dazu zählen z.B. Co2-Kanonen, Konfetti-Shooter, Wasser-Effekte oder Ähnliches.

HINWEISE FÜR ORTSVERÄNDERLICHE OUTDOOR-GERÄTE

1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
2. Dauerbetrieb oder dauerhafte bauliche Anbringung, besonders im Außenbereich, kann zur Beeinträchtigung der Funktion, sowie der Oberflächen und Dichtungen und zu beschleunigter Materialermüdung führen.
3. Durch Beschädigungen der Oberflächenbeschichtung kann der Korrosionsschutz des Geräts beeinträchtigt werden. Eine beschädigte Oberflächenbeschichtung (z.B. Kratzer) muss zeitnah durch geeignete Maßnahmen wiederhergestellt werden.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts sind enthalten:

CLZW600TW Scheinwerfer
Netzkabel
2 Omega-Bügel
▶ Bedienungsanleitung

EINFÜHRUNG

ZENIT W600 PROFESSIONAL OUTDOOR WASHLIGHT TUNABLE WHITE

CLZW600TW

STEUERUNGSFUNKTIONEN:

1-Kanal, 2-Kanal 1, 2-Kanal 2, 3-Kanal, 4-Kanal und 7-Kanal DMX-Steuerung

Master / Slave Betrieb

Standalone Funktion

W-DMX™

EIGENSCHAFTEN:

40 WW / CW LEDs. IP65 Schutzart. DMX512. W-DMX™. 16-Bit Dimmer. 4 Dimmerkurven. LED PWM-Frequenz einstellbar. Fast Access Feature (Schnellzugriffunktion). 5-Pol DMX-Anschlüsse.

Kunststofffüße. 2x Omega-Montagebügel inklusive. Betriebsspannung 100-240V AC.

25°, 45°, 60°×10°, 100° Streuscheiben und Torblende optional erhältlich.

Der Scheinwerfer verfügt über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

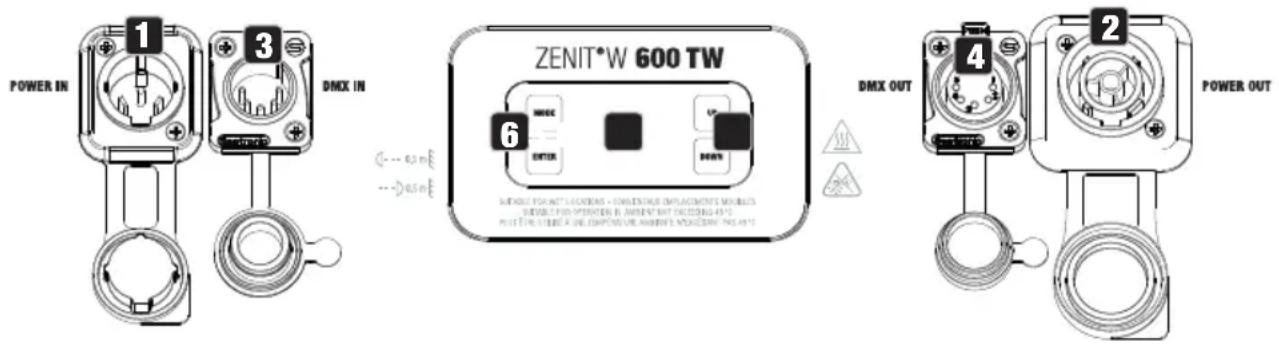

POWER IN 1 3 DMX IN ZENIT®W 600 TW 6 DMX OUT 4 POWER OUT

1 POWER IN

IP65 Netzeingangsbuchse mit Gummidichtkappe. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Anschluss mit Hilfe des mitgelieferten Netzkabels (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

2 POWER OUT

IP65 Netzausgangsbuchse mit Gummidichtkappe. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

3 DMX IN

Männliche IP65 5-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult, bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

4 DMX OUT

Weibliche IP65 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

5 OLED-DISPLAY

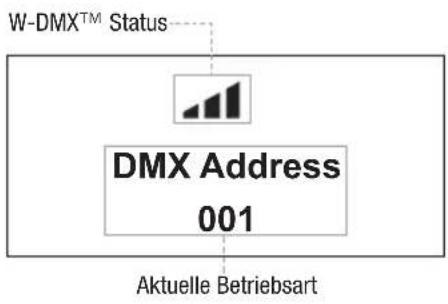

Das OLED-Display zeigt die aktuell aktivierte Betriebsart (Hauptanzeige), die Menüpunkte in den Untermenüs und den Zahlenwert bzw. Status in den verschiedenen Menüpunkten an.

6 BERÜHRUNGSEMPFINDLICHE BEDIENFELDER

MODE

Durch Drücken auf MODE gelangen Sie in das Hauptmenü. Durch nochmaliges bzw. wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige.

ENTER

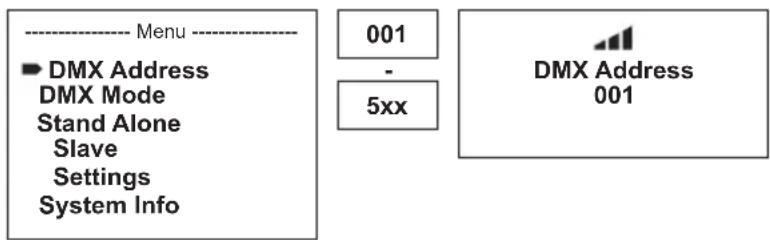

Auswählen der einzelnen Menüpunkte im Hauptmenü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs. Ermöglichen es, den Status bzw. Wert in einem Menüpunkt, wie z.B. die DMX-Adresse, wunschgemäß zu verändern.

UP und DOWN

Auswählen der einzelnen Menüpunkte im Hauptmenü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs. Ermöglichen es, den Status bzw. Wert in einem Menüpunkt, wie z.B. die DMX-Adresse, wunschgemäß zu verändern.

DRUCKAUSGLEICHSELEMENT

Das Druckausgleichselement zur Vermeidung von Kondenswasserbildung im Gehäuseinneren befindet sich in der Gerätebasis hinter der Kabelzuführung für die LED-Einheit. Um die einwandfreie Funktion zu gewährleisten, ist das Element vor Verschmutzung zu schützen.

GEHÄUSELÜFTER

Die 3 Gehäuselüfter und der Kühlkörper befinden sich auf der Rückseite der LED-Einheit. Um die Luftzirkulation zu gewährleisten, decken Sie das Gerät nicht ab und reinigen es regelmäßig.

ANMERKUNGEN

• Sobald der Scheinwerfer mit Netzspannung versorgt wird, beginnt der Startvorgang und „Welcome to Cameo“, die Modellbezeichnung und die Software-Version werden nacheinander im Display angezeigt. Während des Startvorgangs wird die zuvor eingestellte Betriebsart aktiviert und der Scheinwerfer ist nach kurzer Zeit betriebsbereit.
• Achten Sie vor dem Ändern von Geräteeinstellungen darauf, dass die Bedieneinheit trocken und staubfrei ist, damit ihre Funktionalität nicht beeinträchtigt wird.
• Ist eine der DMX-Betriebsarten aktiviert und es liegt kein DMX-Signal am DMX-Eingang an, wird die aktuell eingestellte DMX-Adresse angezeigt und die Zeichen im Display beginnen zu blinken.
• Um in der Menüstruktur eine Ebene höher zu gelangen, drücken Sie auf MODE. Um in der Menüstruktur bis zur Hauptanzeige zu gelangen, drücken Sie ggf. wiederholt auf MODE.
• Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa einer Minute keine Eingabe erfolgt.

• Fast Access Feature (Schnellzugriffunktion): Um die Menüführung zu vereinfachen, verfügt das Gerät über eine intelligente Menüstruktur, die es ermöglicht, auf Menüpunkte und Untermenüpunkte, die zuletzt ausgewählt waren, direkt zugreifen zu können.

• Durch gleichzeitiges Drücken auf MODE und ENTER gelangen Sie direkt zu dem Untermenüpunkt, der zuletzt editiert wurde und können den entsprechenden Wert augenblicklich nach Wunsch ändern (DMX-Startadresse und alle Betriebsarten).

• Durch Drücken auf MODE gelangen Sie direkt zu dem Menüpunkt, der als Letztes angewählt und editiert wurde. Wenn Sie nun wiederholt auf ENTER drücken, erreichen Sie die Untermenüpunkte, um individuelle Einstellungen vornehmen zu können (DMX-Startadresse und alle Betriebsarten).
• Die Display-Anzeige kann durch Drücken auf UP um 180° gedreht werden, sobald im Display die Hauptanzeige abgebildet wird.
• Zum schnellen Ändern eines Werts (z.B. DMX Startadresse), halten Sie die Bedienfelder UP bzw. DOWN gedrückt.

ACHTUNG: Um den Spritzwasserschutz nach Schutzklasse IP65 bei den DMX-Buchsen zu gewährleisten, müssen die speziellen DMX Eingangs- und Ausgangsbuchsen korrekt mit den IP65 Spezial-XLR-Steckern verschlossen sein, bzw. die Gummidichtkappen zum Verschließen verwendet werden. Die Netzbuchsen POWER IN und POWER OUT sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65, ebenso bei korrekter Verwendung der Gummidichtkappen.

BEDIENUNG

DISPLAY HAUPTANZEIGE

Die Hauptanzeige zeigt folgende Informationen: Aktuelle Betriebsart (im Beispiel DMX-Betriebsart mit Startadresse 001) und W-DMX™ Status.

W-DMX™

Zum Koppeln eines W-DMX Receivers (Empfänger) mit einem W-DMX kompatiblen Transmitter (Sender) muss im Menüpunkt WDMX unter Receiver der Befehl Reset ausgeführt werden (Reset auswählen und bestätigen). Der Receiver befindet sich nun in Koppelbereitschaft und wartet auf die Kopplungsanfrage eines Transmitters. Starten Sie die Kopplung, indem Sie im Menü des Transmitters Link auswählen und bestätigen, die Kopplung erfolgt nun automatisch. Es können auf die gleiche Weise auch mehrere Receiver gleichzeitig oder nacheinander mit einem Transmitter gekoppelt werden (z.B. für den Master/Slave-Betrieb). Eine W-DMX-Verbindung bleibt grundsätzlich so lange erhalten, bis die Verbindung durch den Reset-Befehl im Receiver oder den Unlink-Befehl im Transmitter getrennt wird, unabhängig davon, ob ein Gerät zwischenzeitlich von der Spannungsversorgung getrennt wird.

W-DMX™ STATUS

						G3
W-DMXTMdeaktiviert	W-DMXTMals receiver aktiviert, nicht gekoppelt	W-DMXTMals receiver aktiviert und Gerät gekoppelt, Transmitter abgeschaltet, oder außer Reichweite	W-DMX aktiviert und Gerät gekoppelt, kein DMX-Signal	W-DMXTMals reveicer aktiviert und Gerät gekoppelt, DMX-Signal liegt an	W-DMXTMund Übertragungs-Modus G3 aktiviertPfeil nach oben = SendebetriebPfeil nach unten = EmpfangsbetriebPfeil blinkt= KopplungsvorgangBlinken stoppt =Gekoppelt	W-DMXTMund Übertragungs-Modus G4S aktiviertPfeil nach oben = SendebetriebPfeil nach unten = EmpfangsbetriebPfeil blinkt = KopplungsvorgangBlinken stoppt =Gekoppelt

DMX-STARTADRESSE EINSTELLEN (DMX Address)

Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt DMX Address aus (Pfeil beachten) und bestätigen mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN die gewünschte DMX-Startadresse einstellen. Bestätigen Sie die Eingabe mit ENTER und drücken auf MODE, um zur Hauptanzeige zurückzugelangen (im Beispiel „DMX Address 001“).

---- Menu ---- ► DMX Address DMX Mode Stand Alone Slave Settings System Info 001 - 5xx DMX Address 001

DMX-BETRIEBSART EINSTELLEN (DMX Mode)

Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt DMX Mode aus (Pfeil beachten) und bestätigen mit ENTER. Im Untermenü können Sie nun die gewünschte DMX-Betriebsart mit UP und DOWN auswählen. Bestätigen Sie die Auswahl mit ENTER. DMX-Tabellen mit den Kanalbelegungen finden Sie in dieser Anleitung unter DMX STEUERUNG.

---- Menu ---- DMX Address ► DMX Mode Stand Alone Slave Settings System Info ---- DMX Mode ---- ► 1CH Mode 2CH Mode 1 2CH Mode 2 3CH Mode 4CH Mode 7CH Mode

STAND-ALONE-BETRIEBSART AUTO (Auto Program 1-6)

Die 6 verschiedenen Auto-Programme bestehen jeweils aus fest programmierten Farbtemperaturwechselsequenzen, Helligkeit und Laufgeschwindigkeit sind separat einstellbar. Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Auto aus und bestätigen die Eingabe wiederum mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN eines der 6 Auto-Programme aus (Pfeil beachten) und bestätigen mit ENTER. Um nun die Helligkeit einzustellen, wählen Sie mit Hilfe von UP und DOWN den Menüpunkt Dim aus, bestätigen mit ENTER und wählen den gewünschten Wert mit Hilfe von UP und DOWN von 000 bis 255 aus. Bestätigen Sie mit ENTER. Zum Einstellen der Laufgeschwindigkeit wählen Sie nun den Menüpunkt Speed aus, bestätigen mit ENTER und wählen den gewünschten Wert von 001 bis 100 aus. Bestätigen Sie mit ENTER.

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings System Info

Der Statische Modus ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, die Funktionen Dimmer, Stroboskop (Strobe), Warm White und Cold White direkt am Gerät mit Werten von 000 bis 255 einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen. Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Static aus und bestätigen die Eingabe wiederum mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN den Menüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten) und bestätigen mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den gewünschten Wert von 000 bis 255 einstellen. Bestätigen Sie alle Eingaben mit ENTER.

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings System Info

---- Stand Alone ---- Auto ■ Static CCT User Color Timer

Static Dimmer 000 - 255 Strobe 000 - 255 Warm White 000 - 255 Cold White 000 - 255

STAND-ALONE-BETRIEBSART CCT

Der Farbtemperatur Modus ermöglicht es, Licht mit einer Farbtemperatur von Warmweiß bis Kaltweiß (CCT) und die Helligkeit (Dimmer) direkt am Gerät einzustellen. Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann CCT aus und bestätigen die Eingabe wiederum mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN den Menüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten) und bestätigen mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den gewünschten Wert einstellen. Bestätigen Sie mit ENTER.

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings System Info

Stand Alone Auto Static ► CCT User Color Timer

Tunable White Dimmer 000 - 255 CCT 2600K - 6500K

STAND-ALONE-BETRIEBSART BENUTZER-PRESETS (User Color)

Die Betriebsart Benutzer-Presets ermöglicht es, Gesamthelligkeit, Stroboskop und eine Mischung aus Warm White und Cold White direkt im Gerät in fünf individuellen Presets abzuspeichern. Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann User Color aus und bestätigen die Eingabe abermals mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN einen der Speicherplätze Color 1 bis Color 5 aus, bestätigen mit ENTER und wählen den Untermenüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten). Bestätigen Sie mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den Wert nach Wunsch von 000 bis 255 einstellen. Bestätigen Sie alle Eingaben mit ENTER.

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings System Info

Stand Alone Auto Static CCT User Color Timer

Die Timer-Funktion ermöglicht die zeitgesteuerte Kontrolle der Stand-Alone-Betriebsarten Static, CCT und User Color in der Art, dass die Einblendzeit (Fade In) von 0 bis 60 Minuten, die Haltezeit (Dwell Time) von 1 bis 24 Stunden und die Ausblendzeit (Fade Out) von 0 bis 60 Minuten eingestellt werden kann. Die Zeitsteuerung startet direkt nach dem Aktivieren der Timer-Funktion in der zuvor aktivierten Stand-Alone-Betriebsart und bleibt auch erhalten, wenn der Scheinwerfer ausgeschaltet und wieder neu gestartet wird.

Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Wählen Sie nun mit Hilfe von UP und DOWN den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Timer aus und bestätigen die Eingabe abermals mit ENTER. Wählen Sie nun für die individuellen Einstellungen Fade In, Dwell Time bzw. Fade Out aus (Pfeil beachten) und bestätigen mit ENTER. Im Display wird jeweils ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den Wert nach Wunsch von 000 bis 060 bzw. 001 bis 024 einstellen. Bestätigen Sie wiederum mit ENTER. Sind alle Einstellungen wunschgemäß erfolgt, aktivieren Sie die Timer-Funktion, indem Sie mit Hilfe von UP und DOWN den Untermenüpunkt Timer On/Off auswählen, mit ENTER bestätigen, On anwählen und wiederum mit ENTER bestätigen (zum Deaktivieren der Timer-Funktion bitte Off anwählen und bestätigen).

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings System Info

Stand Alone Auto Static CCT User Color Timer

Hinweis: Die Timer-Funktion ist für den Einsatz im Master/Slave-Betrieb via Kabel und W-DMX ^TM geeignet.

SLAVE BETRIEBSART EINSTELLEN

Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt Slave aus (Pfeil beachten) und bestätigen mit ENTER. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell, gleicher Softwarestand) mit Hilfe eines DMX-Kabels und aktivieren in der Master-Einheit eine Stand-Alone Betriebsart. Nun folgt die Slave-Einheit der Master-Einheit. Liegt kein Steuersignal an, beginnen die Zeichen im Display zu blinken, das Blinken stoppt, sobald ein Steuersignal anliegt.

---- Menu ---- DMX Address DMX Mode Stand Alone ► Slave Settings System Info

Mode Slave

SYSTEMEINSTELLUNGEN (Settings)

Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt Settings aus (Pfeil beachten) und bestätigen mit ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave ► Settings System Info

Daraufhin gelangen Sie in das Untermenü zum Einstellen folgender Untermenüpunkte (Auswahl mit UP und DOWN, bestätigen mit ENTER,

Wert bzw. Status ändern mit UP und DOWN, bestätigen mit ENTER):

Settings
Wireless Settings	=	W-DMX Einstellungen (Wireless-DMX)	W-DMX On/Off On	= W-DMX aktiviert
				Off = W-DMX deaktiviert
			Operating Mode Re	Receive = W-DMX-Modul als Empfänger
				Transmit = W-DMX-Modul als Sender
			Transmitting Mode	G3 = G3 Sendestandard
				G4S = G4S Sendestandard
			Link Link = mit W-	DMX-Geräten koppeln. W-DMX muss bei allen Geräten aktiviert und die Kopplung mit einem Transmitter aufgehoben sein (Receive Reset).
				Unlink = Entkoppeln aller Geräte
			Receive Reset No	= Die Kopplung mit einem Transmitter nicht aufheben
				Yes = Die Kopplung mit einem Transmitter aufheben
Display Reverse	=	Drehung der Dis-play-Anzeige	On Drehung der Display-Anzeige um 180° (z.B. Kopfübermontage)
			Off keine Drehung der Display-Anzeige
Display Back-light	=	Display-Beleuchtung On permanent an
			Off Deaktivierung nach ca. 1 Minute Inaktivität
DMX Fail = Betriebszustand bei DMX-Signal-Unterbrechung			Hold letzter Befehl wird gehalten
			Blackout aktiviert Blackout
			Full On Scheinwerfer wechselt auf Full On
			Stand Alone	Scheinwerfer wechselt auf Betriebsart Stand Alone

Dimmer Curve	= Dimmerkurve Linear		Die Lichtintensität steigt linear mit dem DMX-Wert an
		Exponential Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen
		Logarithmic Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen
		S-Curve Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen
Constant Brightness	= Konstante Helligkeit beim Faden von Cold White nach Warm White und umgekehrt	On Funktion aktiviert
		Off Funktion deaktiviert
Dimmer Response	= Dimmverhalten Led Der Strahler reagiert abrupt auf Änderungen des DMX-Werts
				Halogen Der Strahler verhält sich ähnlich einem Halogenstrahler mit sanften Helligkeitsänderungen
Calibration = Kalibrirung von Warm White und Cold White		RAW WW und CW mit Maximalwert 255
		User Calibration Individuelle Kalibrierung. Betriebsartübergreifende Helligkeitseinstellung von WW und CW mit Werten von 0 - 255
Autolock = Automatische Sper-rung der Bedienele-mente		On Automatische Sperrung der Bedienelemente nach ca. 1 Minute Inaktivität. Anzeige im Display nach Bedienversuch: „Locked!“ Entsperren: Gleichzeitiges Drücken von UP und DOWN für ca. 5 Sekunden
		Off Automatische Sperrung der Bedienelemente deaktiviert
PWM Frequency	= LED PWM-Frequenz	650Hz, 1530Hz, 3600Hz, 12000Hz, 18900Hz, 25000Hz	Einstellen der LED PWM-Frequenz

Fan = Lüftersteuerung anpassen			Auto Automatische Regelung der Lüfter-leistung
			Off Deaktivierter Lüfter bei stark redu-zierter Helligkeit
			Silent Extra leise Lüfter bei reduzierter Helligkeit
Factory Reset	= Zurücksetzen auf Werkseinstellung		Reset Now! Zurücksetzen auf Werkseinstel-lungen: ENTER -> „Reset Now!“ -> ENTER. Zum Abbrechen „MODE“ drücken.

Dimmerkurven

SYSTEMINFORMATIONEN (System Info)

Durch Drücken auf MODE gelangen Sie in das Hauptmenü (--- Menu ---). Mit Hilfe der Pfeiltasten wählen Sie nun den Menüpunkt System Info aus (Pfeil beachten) und bestätigen mit ENTER.

Menu

DMX Address

DMX Mode

Stand Alone

Slave

Settings

System Info

Den gewünschten Untermenüpunkt wählen Sie jetzt abermals mit Hilfe von UP und DOWN aus und lassen die entsprechende Information durch Drücken auf ENTER anzeigen.

System Info
Firmware = Anzeige der Geräte-Firmware			Main CPU	Vx.xx
			LED Driver	Vx.xx
Temperature = Temperaturanzeige der LED-Einheit			LED xx°C / Unit °C (=	xx°F
				Anzeige in Grad Celsius)
				°F (= Anzeige in Grad Fahrenheit)
Operation Hours	= Betriebszeitanzeige xx:xxh Anzeige der Gesamtbetriebszeit in Stunden und Minuten

MANUELLE SPERRFUNKTION

Neben der Möglichkeit, den Scheinwerfer automatisch vor versehentlicher und unbefugter Bedienung zu schützen (siehe „Settings“ -“Autolock“), kann die Sperrung der Bedienelemente auch manuell erfolgen. Halten Sie für ca. 5 Sekunden die Bedienfelder UP und DOWN gleichzeitig gedrückt. Bei dem Versuch, Einstellungsänderungen vorzunehmen, wird nun „Locked!“ im Display angezeigt und eine Änderung der Einstellungen des Scheinwerfers über die Bedienfelder ist nicht mehr möglich. Nach ca. 1 Minute wird die aktuell eingestellte Betriebsart wieder angezeigt. Um die Sperre aufzuheben, halten Sie wiederum für ca. 5 Sekunden die Bedienfelder UP und DOWN gleichzeitig gedrückt. Die Anzeige im Display wechselt nun zur zuvor angezeigten Information.

AUFSTELLUNG UND MONTAGE

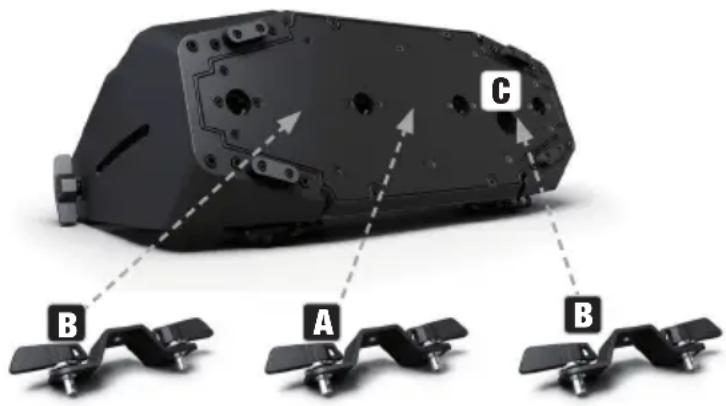

Dank der integrierten Kunststofffüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt entweder mit Hilfe eines Omega-Bügels, der in der Mitte der Gerätebasis befestigt wird (A), oder mit Hilfe von zwei Omega-Bügeln, die an den äußeren Befestigungspositionen montiert werden (B). Zwei Omega-Bügel sind im Lieferumfang enthalten, geeignete Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle (C).

Die Einstellung der Abstrahlrichtung der LED-Einheit erfolgt unabhängig von der Gerätebasis mit Hilfe der seitlich angebrachten Flügelschrauben.

GEFAHR: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen. Es besteht die Gefahr, dass sich nicht korrekt montierte und gesicherte Geräte lösen und herabfallen. Dadurch können Personen schwer verletzt oder getötet werden.

C B A B

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen.

PFLEGE (VOM ANWENDER DURCHFÜHRBAR)

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.
2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden, da sie sonst überdrehen könnten).
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.
6. Um den korrekten und sicheren Betrieb zu gewährleisten, müssen sämtliche zugängliche oder herausnehmbare Linsen und Lichtaustrittsöffnungen regelmäßig gereinigt werden.

WARTUNG UND REPARATUR (nur durch Fachpersonal)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur von ausreichend qualifiziertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an eine Fachwerkstatt.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruch beeinträchtigen.

HINWEIS! Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets beachten Sie unbedingt die beiliegende Einbauanleitung.

LÜFTER REINIGEN

Die drei Lüfter auf der Rückseite der LED-Einheit des Scheinwerfers müssen für eine einwandfreie Funktion regelmäßig kontrolliert und ggf. gereinigt werden. Nehmen Sie den Scheinwerfer vom Stromnetz. Lösen Sie die 4 Innensechskantschrauben, die den Lüfterdeckel an der LED-Einheit halten, mit einem geeigneten Werkzeug. Nehmen Sie den Lüfterdeckel von der LED-Einheit, reinigen die Lüfter und kontrollieren, dass die Lüfter frei drehen. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden, da sie sonst überdrehen könnten). Reinigen Sie die Lüftungsöffnungen des Lüfterdeckels und befestigen den Deckel wieder mit Hilfe der zuvor gelösten Schrauben. Sollte ein Lüfter trotz Reinigung blockieren, nehmen Sie den Scheinwerfer außer Betrieb und kontaktieren ein autorisiertes Servicecenter.

Torblende – Werkzeuglose Montage durch gefederten Sperrbolzen, Sicherungsseil inklusive

Werkzeuglose Montage durch SNAPMAG® Technologie

Werkzeuglose Montage durch SNAPMAG®

Technologie

Werkzeuglose Montage durch SNAPMAG®

Technologie

Werkzeuglose Montage durch SNAPMAG®

Technologie

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem

DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX-VERBINDUNG:

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten.

Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

STECKERBELEGUNG:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin

4 und 5 sind nicht belegt.):

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

STECKERBELEGUNG:

3-Pol

XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

STECKERBELEGUNG

Pin 4 und 5 sind nicht belegt.

STECKERBELEGUNG

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHMO020

Pin 4 und 5 sind nicht belegt.

TECHNISCHE DATEN

Artikelnummer: CLZW600TW
Produktart: LED Wash Light
Typ: Outdoor Scheinwerfer
Farbspektrum LED: WW + CW (2600K-6500K)
CRI: 93 @ 4000K
LED Anzahl: 40
LED Typ: 2in1 SMD mit Kollimatorlinsen
LED Leistung: 12 W
LED PWM Frequenz: 650 Hz; 1530 Hz; 3600 Hz; 12 kHz;18,9kHz; 25 kHz (einstellbar)
Abstrahlwinkel: 18° (35° Field)
Schnittstellen: 5-Pol XLR In und Out
DMX-Modus: 1CH, 2CH-1, 2CH-2, 3CH, 4CH, 7CH-Full Access
DMX Funktionen:	Dimmer, Dimmer Fine, Stroboskop, Warm white, Cold white, Color temperature, Systemeinstellungen
Standalone Funktionen:	Warm White/Cold White Dimmer, Timer, Stroboskop, Color temperature
Systemeinstellungen:	Anzeige um 180° drehen, Display Beleuchtung, DMX Fail, Dimmerkurven, Dimmverhalten, LED PWM Frequenz, Lüftersteuerung, Factory Reset
Steuerung:	DMX512, W-DMX, RDM
Bedienelemente:	Mode, Enter, Up, Down
Anzeigeelemente:	OLED-Display
Betriebsspannung:	100 - 240V AC / 50 - 60Hz
Stromversorgungsanschluss:	TrueCon In + Out (Out max. 6A)
Elektrische Schutzklasse:	1
Maximale Leistungsaufnahme:	480 W
Lichtstrom:	31000 lm
Umgebungstemperatur (in Betrieb):	-15°C - +40°C
Gehäusematerial:	Aluminium Druckguss
Gehäusefarbe:	schwarz
Gehäusekühlung: Lüftergekühlt
Schutzart:	IP65
Tilt Rotation:	158° (manuell)
Gebrauchslage:	beliebig

Minimaler Abstand zur 0,5 m beleuchteten Fläche:

Minimaler Abstand zu normal 0,5 m entflammbaren Materialien:

Abmessungen (B x H x T, 463 x 291 x 161 mm ohne Montagebügel):

Gewicht (ohne Zubehör): 11,9 kg

Zubehör im Lieferumfang: 2 Omega-Bügel + Netzkabel

Optional erhältliches Snapmagfilter (25°, 45°, 100°, 60°x10°,90°x10°) Zubehör: Torklappe

ERLÄUTERUNGEN ZUR IP-SCHUTZART

1. Eine IP-Schutzart gibt ausschließlich den Schutz gegen feste Gegenstände, sowie Wasser wieder. Sie beschreibt keine allgemeine Witterungsbeständigkeit, wie beispielsweise Schutz gegen UV-Strahlung und Temperatureinflüsse etc..
2. Die erste Kennziffer bezeichnet den Schutz gegen Staub, feste Gegenstände und Berührung:

IP2X Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 12,5 mm

IP3X Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 2,5 mm

IP4X Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 1,0 mm

IP5X Geschützt gegen Staub in schädigender Menge und vollständig gegen Berührung geschützt

IP6X Sind staubdicht und vollständig gegen Berührung geschützt

1. Die zweite Kennziffer bezeichnet den Schutz gegen Wasser:

IPX0 kein Schutz

IPX1 Schutz gegen Tropfwasser

IPX2 Schutz gegen fallendes Tropfwasser, wenn das Gerät bis zu 15° geneigt ist

IPX3 Schutz gegen fallendes Sprühwasser bis 60° gegen die Senkrechte

IPX4 Schutz gegen allseitiges Spritzwasser

IPX5 Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel

IPX6 Schutz gegen starkes Strahlwasser

IPX7 Schutz gegen zeitweiliges Untertauchen

1. Weiterhin sind teilweise gerätespezifische Maßnahmen wie Abdeckungen und Verschlusskappen notwendig um die angegebene Schutzart zu erreichen (z.B. Schutzkappen an nicht verwendeten Anschlüssen).

Die IP-Schutzart des Produkts finden Sie in den technischen Daten und als Aufdruck auf dem Gerät.

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Leuchtkörpers zur beleuchteten Fläche an. In diesem Beispiel beträgt der Abstand 0,5 m. Den für dieses Gerät gültigen Wert entnehmen Sie bitte den technischen Daten in dieser Anleitung und dem Aufdruck auf dem Gerätegehäuse!

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Geräts zu normal entflammbaren Materialien an. In diesem Beispiel beträgt der Abstand 0,5 m. Den für dieses Gerät gültigen Wert entnehmen Sie bitte den technischen Daten in dieser Anleitung!

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden.

Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!

FRANÇAIS

VOUS AVEZ FAIT LE BON CHOIX !

+49 (0)6081 / 9419-0.
