H1 FC - Beleuchtung Cameo - Kostenlose Bedienungsanleitung

Produkttyp	Fresnel-LED-Scheinwerfer
Marke	Cameo
Modell	H1 FC
Abmessungen (L x B x H)	250 x 250 x 350 mm
Gewicht	3,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	100 W
Lichtquelle	LED COB 100 W
Farbtemperatur	3.200 K bis 5.600 K (einstellbar)
Abstrahlwinkel	15° bis 60° (manueller Zoom)
Dimmer	0 bis 100 % linear
Stroboskop	0 bis 25 Hz
DMX-Steuerung	DMX-512, Kanalanzahl: 1 oder 2
Steuerungsmodi	DMX, Master/Slave, Standalone
Kühlung	Leiser Lüfter
Schutzart	IP20
Verwendung	Innenbereich
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Integrierter Überhitzungsschutz; automatische Abschaltung bei Überhitzung. Lüftungsschlitze nicht blockieren.
Ersatzteile und Reparierbarkeit	LED nicht vom Benutzer austauschbar. Ersatzteile: Lüfter, Sicherung. Reparatur durch qualifizierten Techniker.
Mitgeliefertes Zubehör	Fresnel-Abdeckung, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - H1 FC Cameo

Wie stelle ich die DMX-Adresse des Cameo H1 FC ein?

Verwenden Sie das Bedienfeld auf der Rückseite des Geräts. Drücken Sie die MENU-Taste, um in den DMX-Modus zu gelangen, und verwenden Sie dann die Tasten UP/DOWN, um die gewünschte Adresse (001-512) auszuwählen. Bestätigen Sie mit ENTER.

Kann ich mehrere H1 FC in Master/Slave verbinden?

Ja, verbinden Sie die Geräte über DMX-Kabel in Reihe. Konfigurieren Sie ein Gerät als Master (MASTER-Modus) und die anderen als Slave (SLAVE-Modus). Der Master sendet die Befehle an alle Slaves.

Wie ersetze ich die Sicherung des H1 FC?

Trennen Sie das Gerät vom Strom. Öffnen Sie den Sicherungshalter in der Nähe des Netzsteckers. Entfernen Sie die defekte Sicherung und setzen Sie eine Sicherung desselben Typs (T5A/250V) ein. Schließen Sie den Sicherungshalter.

Welche Wartung wird für den H1 FC empfohlen?

Reinigen Sie regelmäßig die Linse und das Gehäuse mit einem weichen, fusselfreien Tuch. Stellen Sie sicher, dass die Lüftungsschlitze frei sind. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.

Wie stelle ich die Farbtemperatur am H1 FC ein?

Rufen Sie das Menü über das Bedienfeld auf. Wählen Sie die Option CCT oder COLOR TEMP. Verwenden Sie die Tasten UP/DOWN, um zwischen 3200K und 5600K zu wählen. Bestätigen Sie mit ENTER.

Was tun, wenn das Gerät nicht eingeschaltet wird?

Überprüfen Sie das Netzkabel und die Steckdose. Kontrollieren Sie die Sicherung (siehe Frage zum Austausch). Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Service.

Ist der H1 FC mit Gels oder Zubehör kompatibel?

Ja, die Fresnel-Abdeckung ermöglicht die Verwendung von Standard-Gels (Durchmesser 150 mm). Sie können auch optional Türen oder einen Snoot anbringen.

Wie lange ist die Lebensdauer der LED des H1 FC?

Die COB-LED hat eine geschätzte Lebensdauer von 50.000 Stunden unter normalen Betriebsbedingungen. Sie ist nicht vom Benutzer austauschbar.

Wie verwende ich den Stroboskop-Modus?

Aktivieren Sie den STROBE-Modus über das Bedienfeld. Stellen Sie die Frequenz von 0 bis 25 Hz mit den Tasten UP/DOWN ein. Sie können das Stroboskop auch über DMX steuern.

Wo finde ich die vollständige Bedienungsanleitung?

Das Handbuch kann kostenlos als PDF auf der Website notice-facile.com heruntergeladen werden, indem Sie nach 'Cameo H1 FC' suchen. Es enthält 192 Seiten mit allen detaillierten Informationen.

BEDIENUNGSANLEITUNG H1 FC Cameo

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG 33

BESTIMMUNGSGEMÄSSER GEBRAUCH 33

BEGRIFFS- UND SYMBOLERKLÄRUNGEN 33

SICHERHEITSHINWEISE 34

HINWEISE FÜR INDOOR-INSTALLATIONSGERÄTE 39

LIEFERUMFANG 39

EINFÜHRUNG 40

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 41

ANSCHLUSSTERMINAL VERKABELN 44

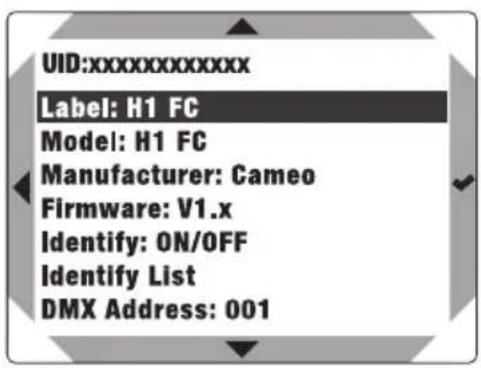

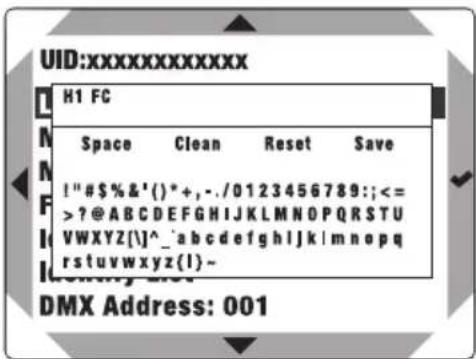

BEDIENUNG PER REMOTE-EINHEIT UNICON 45

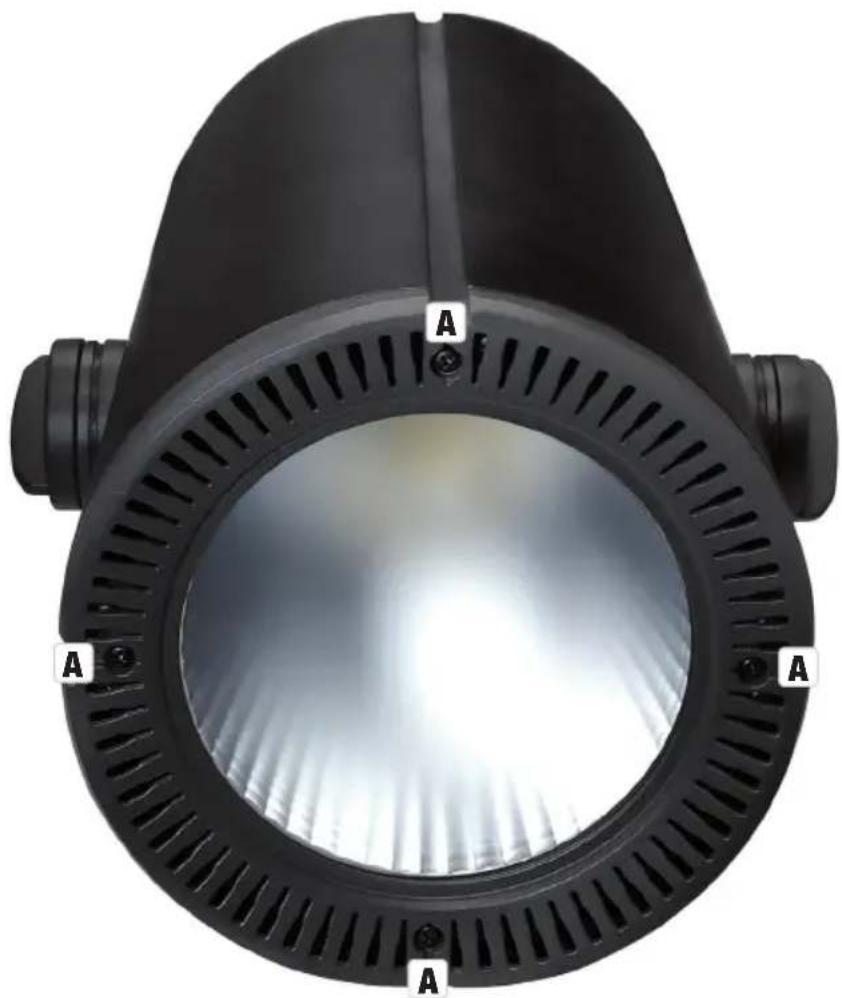

STREUSCHEIBEN 54

TRAVERSENMONTAGE 55

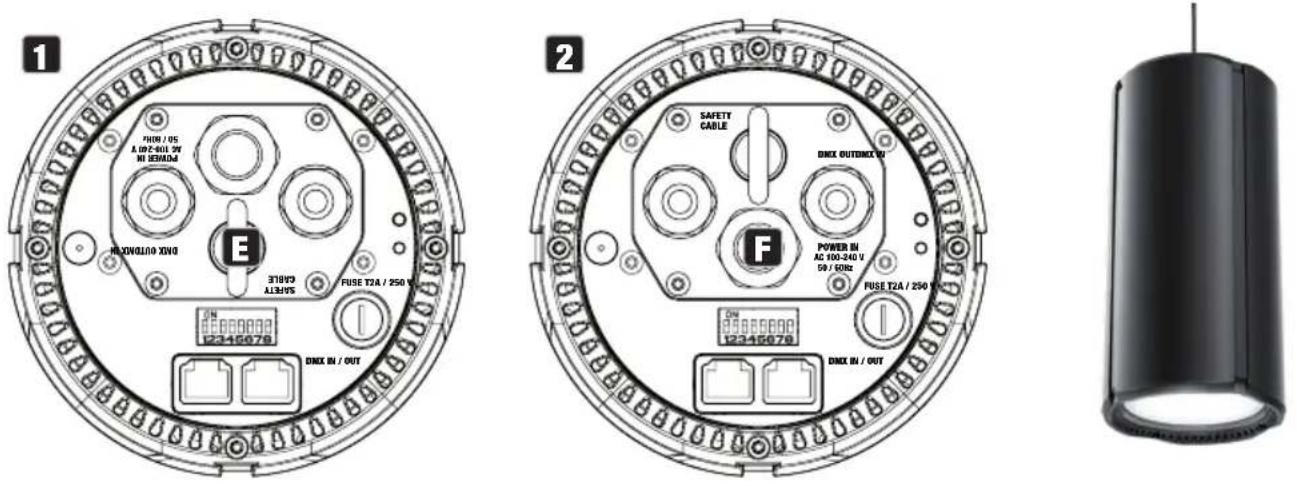

HÄNGENDE INSTALLATION 55

PFLEGE, WARTUNG UND REPARATUR 57

OPTIONALES ZUBEHÖR 58

TECHNISCHE DATEN 60

MINDESTABSTAND ZUR BELEUCHTETEN FLÂCHE 61

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN 61

ENTSORGUNG 61

HERSTELLERERKLÄRUNGEN 62

CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO

FRANÇAIS

INFORMATIONS CONCERNANT CE MANUEL D'UTILISATION 63

UTILISATION CONFORME 63

EXPLICATIONS DES TERMES ET DES SYMBOLES 63

CONSIGNES DE SÉCURITÉ 64

CONSIGNES POUR LES APPAREILS D'INSTALLATION INTÉRIEURE 69

CONTENU DE LA LIVRAISON 69

PRÉSENTATION 70

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE 71

CÂBLAGE DE LA BORNE DE RACCORDEMENT 74

COMMANDE PAR UNITÉ DE COMMANDE À DISTANCE UNICON 75

DIFFUSEURS 84

MONTAGE SUR TRAVERSE 85

INSTALLATION SUSPENDUE 85

ENTRETIEN, MAINTENANCE ET RÉPARATION 87

ACCESSOIRES EN OPTION 88

CARACTÉRISTIQUES TECHNIQUES 90

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE 91

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX NORMALEMENT INFLAMMABLES 91

ÉLIMINATION 91

DÉCLARATIONS DU FABRICANT 92

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM.

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei diesem Produkt handelt es sich um einen Scheinwerfer zur nicht ortsveränderlichen dauerhaften Anbringung!

Dieser Scheinwerfer ist ausschließlich für den sachkundigen Anwender bestimmt und nicht für Privathaushalte und nicht für sachfremde Personen geeignet!

Die Benutzung des Produktes außerhalb der spezifizierten technischen Daten und Betriebsbedingungen, sowie eine fehlerhafte Anbringung, gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

- Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.

- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch intensive Lichtquellen.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungenaufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommenwerden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am Gerät zu betätigen.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3 m.
6. Beachten Sie unbedingt den auf dem Gerät abzulesenden Mindestabstand zur beleuchtetenFläche!

VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.
2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionenführen.
3. Die Gehäuseoberfläche des Geräts kann sich im regulären Betrieb stark erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie das Gerät vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärme speichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.
9. Sofern nicht explizit ausgewiesen, ist das Gerät nicht für den Betrieb unter Marinebedingungen geeignet.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Blicken Sie niemals, auch nicht kurzzeitig, direkt in die Lichtquelle.
2. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in die Lichtquelle.

1. Stroboskopeffekte können bei empfindlichen Menschen epileptische Anfälle auslösen!

1. In dieser Leuchte ist ein fest installiertes Leuchtmittel verbaut, welches nicht durch den Benutzer zu tauschen ist. Im Fehlerfall wenden Sie sich bitte an Ihren Vertriebspartner.

SIGNALÜBERTRAGUNG PER FUNK (z.B. W-DMX oder Audio-Funksysteme):

Die Qualität und Leistungsfähigkeit kabelloser Signalübertragungen ist generell abhängig von den Umgebungsbedingungen.

Einfluss auf die Reichweite und Signalstabilität haben z.B.:

Abschirmung (z.B. Mauerwerk, Metallbauten, Wasser)

Hohes Funkaufkommen (z.B. starke W-LAN Netze)

Interferenzen

Elektromagnetische Strahlung (z.B. LED-Videowände, Dimmer)

Alle Reichweitenangaben beziehen sich auf Freifeldanwendung mit Sichtkontakt ohne Störeinflüsse!

Der Betrieb von Sendeanlagen unterliegt behördlichen Bestimmungen. Diese können regional unterschiedlich ausfallen und müssen vor Inbetriebnahme vom Betreiber überprüft werden (z.B. Funkfrequenz und Sendeleistung).

WARNUNG: Geräte mit kabelloser Signalübertragung sind nicht für den Betrieb in sensiblen Bereichen, in denen Funkbetrieb zu möglichen Wechselwirkungen führen kann, geeignet. Dazu zählen z.B.:

• Krankenhäuser, Gesundheitszentren oder andere Einrichtungen des Gesundheitswesens, die Patientenbehandlungen mit Fachpersonal und -ausrüstung durchführen.
  • Ex-Bereiche der Klassen I, II und III
• Sperrbereiche
• Militärische Einrichtungen
• Flugzeuge oder Fahrzeuge
• Bereiche, in denen die Nutzung von Mobiltelefonen untersagt ist

SIGNALÜBERTRAGUNG PER W-DMX

WARNUNG: Generell darf kabellose DMX-Übertragung nicht für Anwendungen mit sicherheitsrelevanten Faktoren genutzt werden, die im Falle eines Versagens Personen- oder Sachschäden zur Folge haben können.

Dies gilt im Speziellen für bewegte Szenen- oder Traversenstrukturen, für DMX-gesteuerte Motoren/Hebezeuge oder Hebevorrichtungen zum Betreiben von DMX-betriebenen Bühnenliften, Hydrauliksystemen oder vergleichbaren beweglichen Komponenten.

Weiterhin darf kabellose DMX-Übertragung nicht zum Auslösen von Flammen- oder pyrotechnischen Geräten, explosionsgetriebenen Effekten, sowie zur Steuerung von Gas oder Flüssigkeitseffekten benutzt werden. Dazu zählen z.B. Co2-Kanonen, Konfetti-Shooter, Wasser-Effekte oder Ähnliches.

HINWEISE FÜR INDOOR-INSTALLATIONSGERÄTE

1. Geräte für Installationsanwendungen sind für den Dauerbetrieb ausgelegt.
2. Geräte für die Inneninstallation sind nicht witterungsbeständig.
3. Oberflächen sowie Kunststoffteile können auch bei Installationsgeräten, z.B. durch UV-Einstrahlung und Temperaturschwankungen altern. Dies führt i.d.R. nicht zu Funktionseinschränkungen.
4. Bei fest installierten Geräten ist mit der Ablagerung von Verunreinigungen, z.B. Staub, zu rechnen. Beachten Sie unbedingt die Pflegehinweise.
5. Sofern nicht auf dem Gerät explizit anders ausgewiesen, sind die Geräte für Montagehöhen kleiner 5 m vorgesehen.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial.

Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts sind enthalten:

▶ Scheinwerfer
3x Streulinse (1x vormontiert)
▶ Montagebügel (vormontiert)
▶ Bedienungsanleitung

EINFÜHRUNG

RGBAL PENDANT SCHEINWERFER MIT W-DMX™

CLH1FC (schwarzes Gehäuse)

CLH1FCWH (weißes Gehäuse)

STEUERUNGSFUNKTIONEN

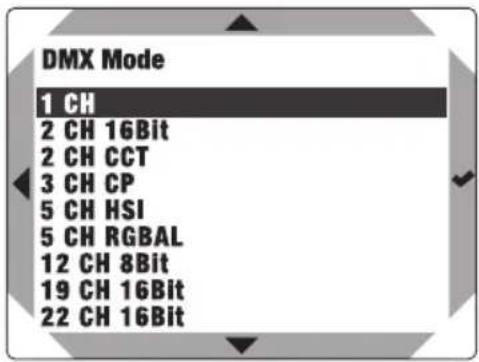

• 1-Kanal, 2-Kanal 16Bit, 2-Kanal CCT, 3-Kanal CP, 5-Kanal HSI, 5-Kanal RGBAL, 12-Kanal 8Bit, 19-Kanal 16Bit und 22-Kanal 16Bit DMX-Steuerung
• W-DMX™
  • Master/Slave-Betrieb
• Standalone Funktionen

EIGENSCHAFTEN

• 1 x 120 W COB LED
• W-DMX™
  • RJ45 Netzwerkanschlüsse
• Konvektionskühlung
• Montagebügel für hängende Installation abnehmbar
• Anschlussterminal für Festinstallation
  • Betriebsspannung 100-240 V AC
  • Leistungsaufnahme 100 W

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

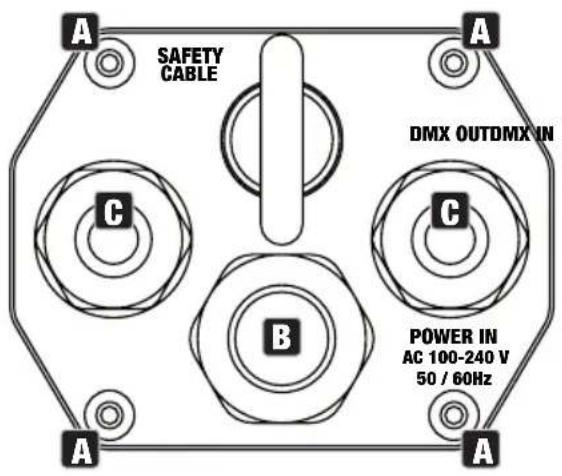

Das Anschlussterminal dient der Spannungs- und Signalversorgung bei der Festinstallation. Achten Sie auf die Sicherheitshinweise zur Verkabelung des Terminals unter ANSCHLUSSTERMINAL VERKABELN!

2 FUSE

Sicherungshalter für 5 x 20 mm Sicherungen. ACHTUNG: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

3 DMX IN / OUT

RJ45 Netzwerk-Anschlüsse zum Verbinden mit einem DMX-Netzwerk und zum Weiterleiten des Steuersignals. Verwenden Sie für die Einrichtung des Netzwerks Kabel der Kategorie CAT-5e oder besser.

4 DIP-SCHALTER

Acht DIP-Schalter für die Basiskonfiguration des Scheinwerfers. Für die vollständige Konfiguration des Scheinwerfers benötigen Sie die optional erhältliche Remote-Einheit UNICON.

DIP Switch Funktion Erklärung
1 ON	Auswahl des RJ45 Aderpaars	Das eingehende DMX-Signal kann auf eines der 4 verfügbaren Aderpaare geroutet werden
2 ON
3 ON
4 ON
5 Service		Schalter OFF -> ON -> OFF (innerhalb 2s) = Factory Reset
6 ON W-DMX aktiviert
7 ON Status LED deaktiviert
8 ON Full On		Schalter 8 ON hat Priorität vor allen anderen Einstellungen

5 ANTENNE

Antenne für die Drahtlossteuerung per W-DMX.

6 W-DMX RESET-TASTER

Taster zum Trennen von W-DMX-Verbindungen und zum Koppeln des Scheinwerfers mit W-DMX-Geräten. Aktivieren Sie den W-DMX-Receiver des Scheinwerfers (DIP-Schalter 6 in Position ON) und führen einen Reset des Receivers durch, indem Sie den Taster für circa 3 Sekunden drücken. Alle vorherigen Verbindungen werden dabei getrennt und der Receiver wird für circa 1 Minute in Koppelbereitschaft versetzt, die Status-LED Nr. 7 blinkt dabei schnell rot. Der Receiver wartet nun auf die Kopplungsanfrage eines Transmitters. Starten Sie den Kopplungsvorgang am Transmitter, die Kopplung erfolgt automatisch.

Es können auf die gleiche Weise auch mehrere Receiver gleichzeitig oder nacheinander mit einem Transmitter gekoppelt werden. Eine W-DMX-Verbindung bleibt grundsätzlich so lange erhalten, bis die Verbindung durch den Reset-Befehl im Receiver oder den Unlink-Befehl im Transmitter getrennt wird, unabhängig davon, ob ein Gerät zwischenzeitlich von der Spannungsversorgung getrennt wird.

7 STATUS-LED

Die LED zeigt den aktuellen Status des Scheinwerfers bei der Ansteuerung per Kabel und per W-DMX an.

Ansteuerung per Kabel (DMX, RJ45)
LED leuchtet permanent blau	DMX-Signal liegt an
LED blinkt blau kein D	MX-Signal
LED aus Stand-Alone	Betrieb

Ansteuerung per W-DMXTM
LED blinkt rot mit ca. 1 Hz	W-DMX aktiviert
LED blinkt schnell rot	Kopplung mit einem Transmitter aufgehoben und in Koppelbereitschaft versetzt
LED leuchtet permanent grün	Gekoppelt, DMX-Signal liegt an
LED blinkt grün Gekoppelt, kein DMX-Signal

8 SAFETY CABLE

Sicherungsöse zum Sichern des Scheinwerfers bei der Traversenmontage und zum Abhängen von einer Decke bei der Festinstallation.

ANSCHLUSSTERMINAL VERKABELN

GEFAHR: Das Öffnen des Scheinwerfers und das Anschließen von Kabeln an das Anschlussterminal erfordert detailliertes Fachwissen und darf nur von speziell ausgebildeten Personen durchgeführt werden! Wenn Sie diese Qualifikation nicht haben, versuchen Sie nicht, den Scheinwerfer zu öffnen und Kabel selbst anzuschließen, sondern nutzen Sie die Hilfe von professionellen Unternehmen!

Der Hersteller haftet nicht für Sach- und Personenschäden, die durch unsachgemäße Handhabung entstehen!

Stellen Sie vor dem Verkabeln des Scheinwerfers sicher, dass das zum Anschließen vorgesehene Netzkabel keine Spannung führt!

DMX-Kabel dürfen nicht zum Abhängen des Scheinwerfers von eine Decke o.ä. genutzt werden. DMX-Kabel dürfen ausschließlich für die Signalversorgung verwendet werden.

Lösen Sie die 4 Schrauben (A) von der Terminalabdeckung mit Hilfe eines geeigneten Werkzeugs und nehmen die Abdeckung vom Scheinwerfergehäuse.

Die Terminalabdeckung verfügt über 3 Kabeldurchführungen. Führen Sie eine geeignete 3-adrige Netzleitung (spannungsfrei!) durch die Kabeldurchführung mit dem großen Durchmesser (B) und 1 (nur DMX IN) bzw. 2 DMX-Kabel (DMX IN und OUT) durch die Kabeldurchführung(en) mit dem kleineren Durchmesser (C).

Lösen Sie die 2 Befestigungsschrauben vom Klemmblock mit den Kabeln für die Spannungsversorgung und ziehen ihn vom entsprechenden Terminal (Klemmblockanschluss D). Verwenden Sie geeignete Aderendhülsen für die abisolierten Kabelenden und verbinden Sie die Kabel der 3-poligen Netzleitung mit den entsprechenden Kontakten des beiliegenden Klemmblocks für die Spannungsversorgung, achten Sie dabei auf die korrekte Belegung (siehe Abbildung unten, L = Phase, G = Schutzleiter, N = Neutralleiter). Stecken Sie den Klemmblock auf den entsprechenden Klemmblockanschluss (D) und verschrauben ihn.

Ziehen Sie den Klemmblock für DMX IN (E / DMX1) und den Klemmblock für DMX OUT (F / DMX2) von den Klemmblockanschlüssen und verbinden die 3 Leitungen der DMX-Kabel mit den entsprechenden Kontakten der Klemmblöcke (G = Abschirmung, - = Minuspol, + = Pluspol). Stecken Sie die Klemmblöcke auf die entsprechenden Klemmblockanschlüsse, verschließen das Anschlussterminal mit Hilfe der Terminalabdeckung und verschrauben sie mit Hilfe der zuvor gelösten Schrauben. Schützen Sie das Anschlussterminal vor mechanischer Belastung, indem Sie die Klemmmuttern der Kabeldurchführungen festziehen.

BEDIENUNG PER REMOTE-EINHEIT UNICON

Display Encoder +		BACK
▲	Wertaufwärts
▼	Wertabwärts
◀	zurück BACK
√	bestätigen	Encoder

Nachdem Sie die Remote-Einheit UNICON eingeschaltet haben (zum Einschalten kurz auf BACK drücken), erscheint im Display für kurze Zeit „Update, Please Wait“ (nur für Service-Zwecke) und danach das Hauptmenü. Schließen Sie die Remote-Einheit per DMX- oder Netzwerkkabel an ein RDM-Gerät oder mehrere RDM-Geräte an.

Wählen Sie den Menüpunkt RDM/Fixture mit Hilfe des Dreh-Drück-Encoders bzw. durch Drücken der Pfeilsymbole ▲ bzw. ▼ im Display aus und bestätigen die Auswahl durch Drücken auf den Encoder bzw. auf das Häkchensymbol √ im Display. Daraufhin wird eine Liste aller angeschlossener RDM-Geräte angezeigt (im Beispiel H1 FC/H1 FC und H1 D/H1 D, der erste Teil des angezeigten RDM-Geräts zeigt das Gerätemodell, der zweite Teil hinter „/“ ist die Kennzeichnung und kann zur leichteren Identifizierung individuell im Menüpunkt Label angepasst werden). Wählen Sie H1 FC/H1 FC aus und bestätigen die Auswahl.

Nun werden alle Informationen und Konfigurationsptionen des Scheinwerfers, die per RDM abruf- und editierbar sind, angezeigt.

Liste der Informationen und Konfigurationsoptionen mit Erklärungen:

UID: Individuelle und unveränderbare Identifizierungsnummer des ausge-wählten RDM-Geräts (Unique Identifier)
Label: Individuell einstellbare Bezeichnung des RDM-Geräts
Model: Gerätemodell
Manufacturer: Gerätehersteller
Firmware: Geräte-Firmware
Identify: ON Ausgewählter Scheinwerfer blinkt mit ca. 1 Hz
Identify List Liste der angeschlossenen Scheinwerfer mit aktivierter Identify-Funktion (zum Anzeigen √ drücken)
DMX Address: Aktuelle DMX-Startadresse (kann im Menüpunkt editiert werden)
DMX Personality: Aktueller DMX-Modus (kann im Menüpunkt editiert werden)
DMX Slots: Anzahl der Kanäle im aktuellen DMX-Modus
Sensor	LED-Temperatur (zum Anzeigen √ drücken)
Fixture Menu	Individuelles Cameo Gerätemenü zum Editieren der Einstellungen (siehe GERÄTEMENÜ (Fixture Menu))

Label

Wählen Sie im Menü RDM/Fixture den Punkt Label aus und bestätigen die Auswahl, um das RDM-Gerät individuell zu kennzeichnen.

Zeichen bzw. Befehl auswählen:	▲ bzw. ▼ oder Encoder drehen
Bezeichnung nach dem letzten Sichern wiederherstellen:	Reset
Leerzeichen setzen:	Space
Stellen ab Cursor löschen:	Clean
Bezeichnung sichern:	Save
Befehl bzw. Zeichen bestätigen und nächste Stelle anwählen:	√ oder Encoder drücken

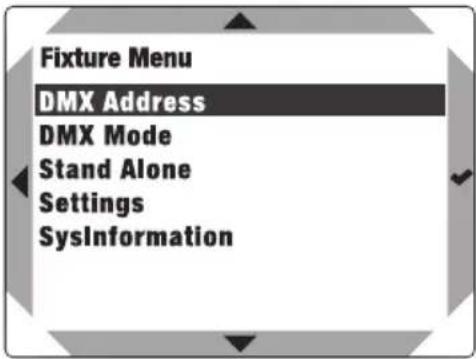

GERÄTEMENÜ (Fixture Menu):

Auswahl des gewünschten Menüpunkts mit ▲ bzw. ▼ oder durch Drehen des Encoders, bestätigen mit ▼ oder durch Drücken des Encoders. Zurück mit ◀ oder BACK.

Wert bzw. Status einstellen mit ▲ bzw. ▼ oder durch Drehen des Encoders, bestätigen mit √ oder durch Drücken des Encoders. Zurück mit ◀ oder BACK.

DMX-STARTADRESSE EINSTELLEN

Wählen Sie DMX Address aus, bestätigen die Auswahl, stellen die gewünschte DMX-Adresse ein und bestätigen die Eingabe.

DMX-BETRIEBSART AUSWÄHLEN

Wählen Sie DMX Mode aus, bestätigen die Auswahl, wählen dann die gewünschte DMX-Betriebsart aus und bestätigen die Auswahl.

STAND-ALONE-BETRIEBSART AUTO

Die 6 verfügbaren Auto-Programme bestehen jeweils aus fest programmierten Farbwechselsequenzen, Helligkeit (Dimmer) und Laufgeschwindigkeit (Speed) sind für jedes Programm separat einstellbar.

Wählen Sie Stand Alone aus, bestätigen die Auswahl, wählen dann Auto aus und bestätigen wieder. Nun wählen Sie das gewünschte Programm (Program 1 - Program 6) aus und bestätigen abermals. Wählen Sie nun Dimmer bzw. Speed aus, bestätigen und stellen Helligkeit bzw. Laufgeschwindigkeit nach Wunsch von 001 bis 100 ein. Bestätigen Sie alle Eingaben.

Der Stand-Alone Betriebsart Static ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, Dimmer, Dimmer Fine, Stroboskop (Strobe) und RGBAL direkt am Gerät mit Werten von 000 bis 255 einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen.

Wählen Sie Stand Alone aus, bestätigen die Auswahl, wählen dann Static aus und bestätigen abermals. Wählen Sie nun den Menüpunkt aus, den Sie bearbeiten möchten und bestätigen die Auswahl. Stellen Sie im ausgewählten Menüpunkt den gewünschten Wert von 000 bis 255 ein und bestätigen die Eingabe. Die Werte beim Stroboskop-Effekt entsprechen dabei den Werten im Kanal 2 der DMX-Tabelle 3 CH CP.

15 verschiedene Farbmakros plus 4 individuelle Farben (User Color 1 - 4) stehen als Preset zur Verfügung, die Helligkeit kann für jedes Preset separat eingestellt werden.

Wählen Sie Stand Alone aus, bestätigen die Auswahl, wählen dann Macro aus und bestätigen abermals. Wählen Sie die gewünschte Farbe als Preset aus und bestätigen (Color Off = Blackout). Nun kann die Helligkeit des ausgewählten Presets von 000 bis 100 eingestellt werden. Bestätigen Sie alle Eingaben.

Die individuellen Farben User Color 1 bis 4 werden im Menüpunkt Edit User Color im Stand Alone Menü erstellt.

In der Stand-Alone-Betriebsart Tuneable White kann die Farbtemperatur (CCT) in 100K Schritten von 1800K bis 6500K eingestellt werden, zusätzlich die Helligkeit (Dimmer) und der Farbton (Tint). Wählen Sie Stand Alone aus, bestätigen die Auswahl, wählen dann Tunable White aus und bestätigen abermals. Wählen Sie nun den Menüpunkt aus, den Sie bearbeiten möchten und bestätigen die Auswahl. Stellen Sie den gewünschten Wert ein und bestätigen die Eingabe.

Die Stand-Alone-Betriebsart Edit User Color ermöglicht es, Helligkeit, Stroboskop (Strobe) und eine Farbmischung aus R, G, B, A und L direkt im Gerät in vier individuellen Farb-Presets abzuspeichern.

Wählen Sie Stand Alone aus, bestätigen die Auswahl, wählen dann Edit User Color aus und bestätigen abermals. Wählen Sie das gewünschte Preset (Color 1 - Color 4) aus und bestätigen die Auswahl. Wählen Sie nun den Menüpunkt aus, den Sie bearbeiten möchten und bestätigen. Stellen Sie den gewünschten Wert von 000 bis 255 ein und bestätigen abermals. Die Werte beim Stroboskop-Effekt entsprechen dabei den Werten im Kanal 2 der DMX-Tabelle 3CH CP.

Die Timer-Funktion ermöglicht die zeitgesteuerte Kontrolle der Stand-Alone-Betriebsarten Static, Color Macro und Tunable White in der Art, dass die Einblendzeit (Fade In) von 0,5 Sekunden bis 24 Stunden, die Haltezeit (Dwell Time) von 0,5 Sekunden bis 24 Stunden und endlos (limitless) und die Ausblendzeit (Fade Out) von 0,5 Sekunden bis 24 Stunden eingestellt werden kann. Nach dem Aktivieren der Timer-Funktion wird beim nächsten Systemstart die Zeitsteuerung wie voreingestellt durchgeführt.

Wählen Sie Stand Alone aus, bestätigen die Auswahl, wählen dann Timer aus und bestätigen abermals die Auswahl. Wählen Sie unter Punkt Switch die Einstellung On und bestätigen. Für die individuellen Einstellungen der Zeitsteuerung wählen Sie Fade In, Dwell Time bzw. Fade Out aus und bestätigen die Auswahl. Sie können nun den jeweiligen Wert nach Wunsch einstellen. Bestätigen Sie alle Eingaben. Zum Deaktivieren der Timer-Funktion wählen Sie unter Punkt Switch die Einstellung Off aus und bestätigen die Eingabe. Hinweis: Die Timer-Funktion ist für den Einsatz im Master/Slave-Betrieb via Kabel geeignet.

SYSTEMEINSTELLUNGEN (Settings)

Wählen Sie Settings aus und bestätigen die Auswahl.

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte (siehe Tabelle):

Settings
DMX Fail = Betriebs-		zustand bei DMX-Signal-Unterbrechung	Hold letzter Befehl wird gehalten
			Fade Out 10 Sekunden	Fade Out
			Blackout aktiviert Blackout
			Full On alle LEDs 100%	Output
			User Color 1 User Color	1
Dimmer Curve	=	Dimmer-kurve	Linear Die Lichtintensität steigt linear mit dem DMX-Wert an
			Exponential Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen
			Logarithmic Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen
			S-Curve Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen
Dimmer Response	=	Dimmverhalten	LED Der Strahler reagiert abrupt auf Änderungen des DMX-Werts
			Halogen Der Strahler verhält sich ähnlich einem Halogenstrahler mit sanften Helligkeitsänderungen
PWM Frequency	=	Einstellen der PWM-Frequency	800Hz / 1200Hz / 2000Hz / 3600 Hz / 12kHz / 25kHz

Calibration = Farbkalibrie- rung		Type Factory Cali- brationUser Calibra- tion	Werksseitige Kalibrierung von R, G, B, A und L (betriebsartübergreifend)Individuelle Farb-Kalibrierung.Betriebsartübergreifende Helligkeits- einstellung von R, G, B, A und L mit Werten von 000 - 255
		RAW R, G, B, A und L mit Maximalwert 255
Power = Betriebsmo- dus		Constant Konstante Helligkeit über lange Zeiträume
		Maximum Maximale Helligkeit
Factory Reset	= Zurück- setzen auf Werksein- stellungen	Reset? Zurücksetzen auf Werkseinstellun- gen:Reset durchführen mit ENTER, abbrechen mit MENU
Factory Reset WC	= Zurück- setzen auf Werksein- stellungen außer User Colors	WC Reset? Zurücksetzen auf Werkseinstellun- gen außer User Colors:Reset durchführen mit ENTER, abbrechen mit MENU

SYSTEMINFORMATIONEN (SysInformation)

Wählen Sie SysInformation aus und bestätigen die Auswahl.

Daraufhin gelangen Sie in das Untermenü zum Aufrufen der Systeminformationen (siehe Tabelle):

SysInformation

Firmware = Anzeige der Geräte-Firmware	Firmware V1.xx
Temperature = Temperaturanzeige der LED-Einheit	Temp xxx°C / xxx°F
	Unit	Celsius (= Anzeige in Grad Celsius)
		Fahrenheit (= Anzeige in Grad Fahrenheit)
Operation Hours = Betriebszeitanzeige	Operation Hours xxxxx:xxh	Anzeige der Gesamtbetriebs-zeit in Stunden und Minuten

STREUSCHEIBEN

Im Lieferumfang des Scheinwerfers befinden sich 3 Streuscheiben (1x vormontiert), die über ein unterschiedliches Abstrahlverhalten verfügen 30° (Narrow), 42° (Middle), 54° (Wide). Der Abs-trahlwinkel des Scheinwerfers kann somit individuell auf 30°, 42°, oder 54° eingestellt werden. Lösen Sie die vier Schrauben (A) vom Haltering auf der Vorderseite des Scheinwerfers mit Hilfe eines geeigneten Werkzeugs und nehmen den Haltering vom Scheinwerfer. Die Streuscheibe lässt sich nun leicht mit Hilfe eines Schraubendrehers mit kleiner, flacher Klinge aus der Halterung lösen. Legen Sie die gewünschte Streuscheibe in die Halterung und befestigen den Haltering mit Hilfe der zuvor gelösten Schrauben am Scheinwerfer.

GEFAHR: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer! Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen! Es besteht die Gefahr, dass sich nicht korrekt montierte und gesicherte Geräte lösen und herabfallen. Dadurch können Personen schwer verletzt oder getötet werden.

Die Montage an einer Traverse erfolgt mit Hilfe einer optional erhältlichen Traversenklemme, die am Montagebügel befestigt wird (A). Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an einer der dafür vorgesehenen Sicherungsöse (B).

HÄNGENDE INSTALLATION

GEFAHR: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer! Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen! Es besteht die Gefahr, dass sich nicht korrekt montierte und gesicherte Geräte lösen und herabfallen. Dadurch können Personen schwer verletzt oder getötet werden.

Für die hängende Installation kann der Montagebügel komplett vom Scheinwerfer demontiert werden, Resultat ist eine gleichmäßige und dezente Optik.

Lösen Sie hierfür die beiden Griffschrauben (A) vom Montagebügel und entfernen ihn. Die Sockel (B) auf beiden Seiten des Scheinwerfers werden mit Hilfe eines geeigneten Werkzeugs gelöst, verdecken Sie die Montagelöcher (C) mit Hilfe der verschiebbaren Metallschienen in den Nuten (D). Bewahren Sie alle gelösten Teile für einen späteren Einsatz auf.

Abbildung ähnlich

1. Nutzen Sie zum Abhängen des Scheinwerfers die Sicherungsöse und ein geeignetes, dafür vorgesehenes Abhängeseil. Montieren Sie in diesem Fall die Terminalabdeckung so, dass sich die Sicherungsöse zentral im Anschlussfeld des Scheinwerfers befindet (E).
2. Dank seines geringen Gewichts kann der Scheinwerfer auch an einem dafür geeigneten Netz-kabel (Empfehlung: H07RN-F 3G1,5) von einer Decke o.Ä. abgehängt werden. Montieren Sie in diesem Fall die Terminalabdeckung so, dass sich die Kabeldurchführung für das Netzkabel zentral im Anschlussfeld des Scheinwerfers befindet (F). Die Last muss komplett auf dem Netzkabel liegen und darf nicht auf zusätzlich angeschlossene Kabel verteilt werden! Um den Scheinwerfer gegen Herabfallen zu sichern, ist eine geeignete Zugentlastung für das Netzkabel sowohl schein-werfer- als auch hängepunktseitig vorzusehen!

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen.

PFLEGE (vom Anwender durchführbar)

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.
2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden, da sie sonst überdrehen könnten).
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.
6. Um den korrekten und sicheren Betrieb zu gewährleisten, müssen sämtliche zugängliche oder herausnehmbare Linsen und Lichtaustrittsöffnungen regelmäßig gereinigt werden.

WARTUNG UND REPARATUR (nur durch Fachpersonal)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur von ausreichend qualifiziertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an eine Fachwerkstatt.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruch beeinträchtigen.

HINWEIS! Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets beachten Sie unbedingt die beiliegende Einbauanleitung.

OPTIONALES ZUBEHÖR

UNICON

RDM-basierte Remote-Einheit UNICON mit Touch-Farb-Display, DMX- und RJ45-Anschluss

Deckeneinbauset für H1 Scheinwerfer

Halbblendschutz „Half Snoot“ für H1 Scheinwerfer

Vollblendschutz „Snoot“ für H1 Scheinwerfer

Wandhalterung für H1 Scheinwerfer

Artikelnummer: CLH1FC(WH)
Produktart: LED-Scheinwerfer
Typ: Installationsscheinwerfer
Farbspektrum: RGBAL
LED Anzahl: 1
LED Typ: 120 W COB
LED PWM Frequenz: 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz (einstellbar)
Abstrahlwinkel: 30° / 42° / 54°	(per austauschbarer Streuscheibe einstellbar)
DMX-Eingang: Klemmblockterminal, RJ45
DMX-Ausgang: Klemmblockterminal, RJ45
DMX Funktionen: Dimmer, Dimmer fein, Stroboskop, Farbtemperatur, Farbton, Sättigung, Farbpresets, Rot, Grün, Blue, Amber, Lime, Geräteeinstellungen
Steuerung: DMX512, W-DMXTM, RDM
Standalone Funktionen:	Static, Timer
Bedienelemente:	8 DIP Switch + W-DMX Button + External Control Remote
Elektrische Schutzklasse:	1
Betriebsspannung:	100 - 240 V AC / 50 - 60 Hz
Leistungsaufnahme: 100 W
Einschaltstrom Irms @ 10ms:	2,7 A @ 240 V / 50 Hz
Lichtstrom:	5200 lm
Farbwiedergabeindex Ra	>90 (CCT Mode)
Stromversorgungsanschluss:	INPUT: Klemmblockterminal
Umgebungstemperatur (in Betrieb):	0°C - 40°C
Relative Luftfeuchtigkeit:	< 80%, nicht kondensierend
Gehäusefarbe:	schwarz (CLH1FC)weiß (CLH1FCWH)
Gehäusematerial:	Metall
Gehäusekühlung: Konvektionskühlung
Schutzart:	IP20
Mindestabstand zur beleuchteten Fläche:	0,5 m
Mindestabstand zu normal entflammbaren Materialien:	0,3 m

Abmessungen (∅ x L, ohne Montagebügel): 128 x 255 mm

Gewicht (inkl. Montagebügel): 2,8 kg

Lieferumfang (inkl): Montagebügel (vormontiert)

3x Streuscheibe (1x vormontiert)

Zubehör (optional): Deckeneinbaukit

Wandmontagehalterung

Halb- und Vollblendschutz

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE

-- 0.5 m

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Leuchtkörpers zur beleuchteten Fläche an. In diesem Beispiel beträgt der Abstand 0,5 m.

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN

D0.5m

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Geräts zu normal entflammbaren Materialien an. In diesem Beispiel beträgt der Abstand 0,5 m.

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden.

Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!

FRANÇAIS

VOUS AVEZ FAIT LE BON CHOIX !
