Tipo di prodotto	Proiettore Fresnel LED
Marca	Cameo
Modello	H1 FC
Dimensioni (L x l x H)	250 x 250 x 350 mm
Peso	3,5 kg
Alimentazione	100-240 V AC, 50/60 Hz
Potenza assorbita	100 W
Sorgente luminosa	LED COB 100 W
Temperatura di colore	3 200 K a 5 600 K (regolabile)
Angolo del fascio	15° a 60° (zoom manuale)
Dimmer	0 a 100 % lineare
Stroboscopio	0 a 25 Hz
Controllo DMX	DMX-512, numero di canali: 1 o 2
Modalità di controllo	DMX, Master/Slave, autonomo
Raffreddamento	Ventilatore silenzioso
Grado di protezione	IP20
Utilizzo	Interno
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Protezione termica integrata; spegnimento automatico in caso di surriscaldamento. Non ostruire le prese di ventilazione.
Parti di ricambio e riparabilità	LED non sostituibile dall'utente. Parti di ricambio: ventilatore, fusibile. Riparazione da parte di un tecnico qualificato.
Accessori inclusi	Copriobiettivo Fresnel, cavo di alimentazione, manuale d'uso

Domande frequenti - H1 FC Cameo

Come configurare l'indirizzo DMX del Cameo H1 FC ?

Utilizzare il pannello di controllo sul retro dell'apparecchio. Premere il pulsante MENU per accedere alla modalità DMX, quindi utilizzare i pulsanti UP/DOWN per selezionare l'indirizzo desiderato (001-512). Confermare con ENTER.

Posso collegare più H1 FC in modalità Master/Slave?

Sì, collegare gli apparecchi in cascata tramite cavi DMX. Configurare un apparecchio come master (modalità MASTER) e gli altri come slave (modalità SLAVE). Il master invierà i comandi a tutti gli slave.

Come sostituire il fusibile del H1 FC?

Scollegare l'apparecchio. Aprire il portafusibile situato vicino alla presa di alimentazione. Rimuovere il fusibile difettoso e installare un fusibile dello stesso tipo (T5A/250V). Richiudere il portafusibile.

Quale manutenzione è consigliata per il H1 FC?

Pulire regolarmente la lente e il corpo con un panno morbido e non lanuginoso. Assicurarsi che le prese di ventilazione siano libere. Evitare umidità e temperature estreme.

Come regolare la temperatura di colore sul H1 FC?

Accedere al menu tramite il pannello di controllo. Selezionare l'opzione CCT o COLOR TEMP. Utilizzare i pulsanti UP/DOWN per scegliere tra 3200K e 5600K. Confermare con ENTER.

Cosa fare se l'apparecchio non si accende?

Verificare il cavo di alimentazione e la presa di corrente. Controllare il fusibile (vedere la domanda sulla sostituzione). Se il problema persiste, contattare un centro assistenza autorizzato.

Il H1 FC è compatibile con gel o accessori?

Sì, il copriobiettivo Fresnel consente di utilizzare gel standard (diametro 150 mm). È inoltre possibile fissare alette o uno snoot opzionale.

Qual è la durata del LED del H1 FC?

Il LED COB ha una durata stimata di 50.000 ore in condizioni di utilizzo normali. Non è sostituibile dall'utente.

Come utilizzare la modalità stroboscopica?

Attivare la modalità STROBE tramite il pannello di controllo. Impostare la frequenza da 0 a 25 Hz con i pulsanti UP/DOWN. È inoltre possibile controllare lo stroboscopio tramite DMX.

Dove trovare il manuale d'uso completo?

Il manuale è scaricabile gratuitamente in formato PDF sul sito notice-facile.com cercando 'Cameo H1 FC'. Contiene 192 pagine con tutte le informazioni dettagliate.

MANUALE UTENTE H1 FC Cameo

INDICAZIONI SULLA SICUREZZA 154

NOTE SUI DISPOSITIVI PER INSTALLAZIONI ELETTRICHE IN AMBIENTI INTERNI 159

DOTAZIONE 159

INTRODUZIONE 160

CONNETTORI, ELEMENTI DI COMANDO E VISUALIZZAZIONE 161

CABLAGGIO DEL TERMINALE DI COLLEGAMENTO 164

COMANDO TRAMITE UNITÀ REMOTA UNICON 165

DIFFUSORI 174

MONTAGGIO SU TRAVERSA 175

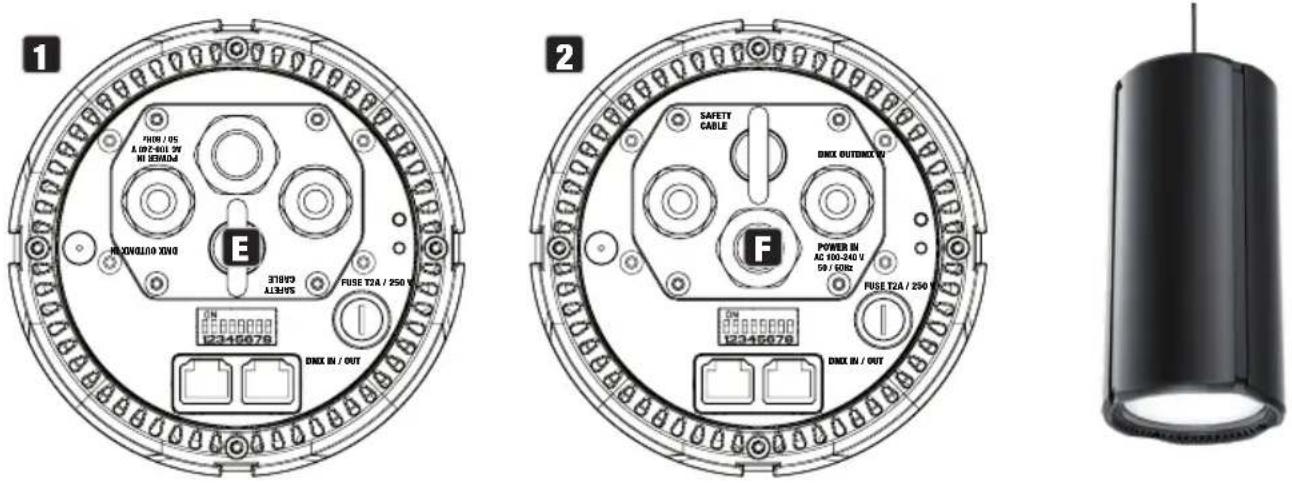

INSTALLAZIONE A SOSPENSIONE 175

PULIZIA, MANUTENZIONE E RIPARAZIONE 177

ACCESSORI OPZIONALI 178

DATI TECNICI 180

DISTANZA MINIMA DALLA SUPERFICIE ILLUMINATA 181

DISTANZA MINIMA DAI MATERIALI NORMALMENTE INFIAMMABILI 181

SMALTIMENTO 181

DICHIARAZIONI DEL PRODUTTORE 182

DMX

DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX /

STEROWANIE DMX / CONTROLLO DMX 183

ENGLISH

YOU HAVE MADE THE RIGHT CHOICE!

ACCESORIOS OPCIONALES

UNICON

Questo dispositivo è stato sviluppato e prodotto secondo elevati standard qualitativi per garantirne il regolare funzionamento per molti anni. Leggere attentamente questo manuale d'uso per utilizzare al meglio il nuovo prodotto di Cameo Light. Per maggiori informazioni su Cameo Light, consultare il nostro sito web CAMEOLIGHT.COM.

INFORMAZIONI SUL PRESENTE MANUALE D'USO

• Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
• Rispettare le avvertenze riportate sul dispositivo e nel manuale d'uso.
• Tenere sempre le istruzioni a portata di mano.
• Quando si vende o cede il dispositivo, assicurarsi di consegnare anche il presente manuale d'uso, in quanto costituisce parte integrante del prodotto.

UTILIZZO CONFORME

Questo prodotto è un proiettore da installare in maniera permanente e non spostabile.

Questo proiettore è destinato esclusivamente all'uso da parte di utenti esperti e non è adatto ad abitazioni private né a persone inesperte.

L'utilizzo del prodotto al di fuori dei dati tecnici e delle condizioni di esercizio specificati e l'installazione errata sono da considerarsi non conformi.

Si esclude qualsiasi responsabilità per lesioni e danni materiali diretti e indiretti a seguito di uso non conforme.

Il prodotto non è adatto a:

• Persone (compresi i bambini) con capacità fisiche, sensoriali o psichiche ridotte o non provvisti delle necessarie conoscenze ed esperienze.
• Bambini (ai bambini deve essere vietato giocare con il dispositivo).

SPIEGAZIONE DI CONCETTI E SIMBOLI

1. PERICOLO: la parola PERICOLO, eventualmente abbinata a un simbolo, indica situazioni o condizioni immediatamente pericolose per l'incolumità.
2. AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per l'incolumità.
3. PRUDENZA: la parola PRUDENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono causare lesioni.
4. ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono provocare danni materiali e/o ambientali.

Questo simbolo indica pericoli che possono causare scosse elettriche.

Questo simbolo indica punti di pericolo o situazioni pericolose.

Questo simbolo indica pericoli dovuti a superfici calde.

Questo simbolo indica pericoli dovuti a fonti di luce intense.

Questo simbolo indica un dispositivo che non contiene parti sostituibili dall'utente.

Questo simbolo indica informazioni complementari sull'utilizzo del prodotto.

INDICAZIONI SULLA SICUREZZA

PERICOLO:

1. Non aprire né modificare il dispositivo.
2. Se il dispositivo non funzionasse più correttamente, vi fossero penetrati liquidi o oggetti o fosse stato danneggiato in altro modo, spegnerlo immediatamente e scollegarlo dall'alimentazione elettrica. La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
3. In caso di dispositivi con classe di protezione 1, il conduttore di protezione deve essere collegato correttamente. Non disattivare mai il conduttore di protezione. I dispositivi con classe di protezione 2 non hanno un conduttore di protezione.
4. Assicurarsi che i cavi sotto tensione non siano piegati o danneggiati meccanicamente in altro modo.
5. Non bypassare mai il fusibile del dispositivo.

AVVERTENZA:

1. Il dispositivo non deve essere messo in funzione se presenta evidenti danni.
2. Il dispositivo deve essere installato solo in assenza di tensione.
3. Se il cavo di alimentazione del dispositivo è danneggiato, quest'ultimo non deve essere messo in funzione.
4. I cavi di alimentazione collegati in modo permanente devono essere sostituiti solo da personale qualificato.

ATTENZIONE:

1. Non mettere in funzione il dispositivo, se sottoposto a forti sbalzi di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo quando ha raggiunto la temperatura ambiente.
2. Verificare che la tensione e la frequenza della rete elettrica corrispondano ai valori indicati sul dispositivo. Se il dispositivo è dotato di un selettore di tensione, non collegarlo finché tale selettore non è impostato correttamente. Utilizzare esclusivamente cavi di alimentazione adatti.
3. Per scollegare tutti i poli del dispositivo dalla rete elettrica, non è sufficiente premere l'interruttore ON/OFF del dispositivo.
4. Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sul dispositivo.
5. Accertarsi che siano state adottate misure adeguate contro le sovratensioni (ad es. fulmini).
6. Rispettare la corrente di uscita massima indicata sui dispositivi con collegamento Power Out. La corrente assorbita complessivamente da tutti i dispositivi collegati non deve superare il valore indicato.
7. Sostituire i cavi di alimentazione ad innesto esclusivamente con cavi originali.

PERICOLO:

1. Pericolo di soffocamento! I sacchetti di plastica e componenti minuti devono essere tenuti fuori dalla portata delle persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali limitate.
2. Pericolo di caduta! Verificare che il dispositivo sia installato in modo stabile e non possa cadere. Utilizzare esclusivamente stativi e dispositivi di fissaggio adatti (in particolare in caso di impianti fissi). Assicurarsi che gli accessori siano installati e fissati correttamente. Assicurarsi che siano rispettate le norme di sicurezza in vigore.

AVVERTENZA:

1. Utilizzare il dispositivo unicamente nelle modalità previste.
2. Azionare il dispositivo esclusivamente con gli accessori consigliati e previsti dal produttore.
3. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
4. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
5. È essenziale rispettare la distanza minima indicata da materiali normalmente infiammabili. Salvo diversa ed esplicita indicazione, la distanza minima è di 0,3 m.
6. È essenziale rispettare la distanza minima dalla superficie illuminata consultabile sul dispositivo.

PRUDENZA:

1. In caso di componenti mobili, come staffe di montaggio, sussiste il rischio di schiacciamento.
2. Nei dispositivi con componenti azionati a motore sussiste il pericolo di lesioni a causa del movimento del dispositivo. Movimenti improvvisi del dispositivo possono causare reazioni impreviste.
3. Durante il normale funzionamento, la superficie dell'alloggiamento del dispositivo può raggiungere temperature molto elevate. Assicurarsi che non avvenga alcun contatto accidentale con l'alloggiamento. Far raffreddare sempre a sufficienza il dispositivo prima di smontarlo, eseguire lavori di manutenzione, ricaricarlo ecc.

ATTENZIONE:

1. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
2. Non posizionare fonti di ignizione, come candele accese, nelle vicinanze del dispositivo.
3. Le feritoie di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Per il trasporto utilizzare l'imballaggio originale o gli imballaggi previsti dal produttore.
5. Evitare di scuotere o urtare il dispositivo.
6. Osservare il grado di protezione IP nonché le condizioni ambientali come la temperatura e l'umidità dell'aria in base alla specifica.
7. I dispositivi possono essere soggetti a migliorie. In caso di discrepanze tra il manuale d'uso e l'etichetta del dispositivo in merito a condizioni di funzionamento, prestazioni o altre caratteristiche del dispositivo, le informazioni riportate sul dispositivo hanno sempre la priorità.
8. Il dispositivo non è adatto a climi tropicali e al funzionamento oltre i 2000 m sul livello del mare.
9. Salvo diversa indicazione esplicita, l'apparecchio non è idoneo al funzionamento in condizioni marittime.

ATTENZIONE! INDICAZIONI IMPORTANTI RELATIVE AI PRODOTTI PER L'ILLUMINAZIONE!

1. Non fissare mai direttamente il fascio di luce, nemmeno per brevi istanti.
2. Non guardare mai il fascio di luce con dispositivi ottici come le lenti d'ingrandimento.

1. In alcuni casi, in persone sensibili gli effetti stroboscopici possono causare attacchi epilettici.

1. In questa lampada è installata una sorgente luminosa fissa che non può essere sostituita dall'utente. In caso di malfunzionamento, contattare il distributore di fiducia.

TRASMISSIONE DEL SEGNALE VIA RADIO (ad es. W-DMX o sistemi audio):

La qualità e le prestazioni della trasmissione wireless del segnale dipendono in genere dalle condizioni ambientali.

Influenza sulla portata e sulla stabilità del segnale, ad es.:

Schermatura (ad es. muratura, strutture in metallo, acqua)

Elevata presenza di onde radio (ad es. reti W-LAN potenti)

Interferenze.

Radiazioni elettromagnetiche (ad es. pareti video a LED, dimmer)

Tutti i dati relativi alla portata si riferiscono all'applicazione in campo libero con contatto visivo tra trasmettitore e ricevitore senza interferenze!

Il funzionamento dei trasmettitori è soggetto a normative. Queste possono variare a seconda della regione e devono essere verificate dall'operatore prima della messa in funzione (ad es. frequenza radio e potenza di trasmissione).

AVVERTENZA:I dispositivi con trasmissione wireless del segnale non sono adatti all'uso in aree sensibili in cui il funzionamento radio può causare possibili interazioni, tra cui ad es.:

• Ospedali, centri sanitari o altre strutture sanitarie che si occupano del trattamento dei pazienti con personale e attrezzature specializzati.
• Aree pericolose delle classi I, II e III
• Aree di blocco
• Strutture militari
  • Aerei o veicoli
• Aree in cui l'uso di telefoni cellulari è vietato

TRASFERIMENTO DEL SEGNALE TRAMITE W-DMX

AVVERTENZA: In generale, la trasmissione DMX senza fili non deve essere utilizzata per applicazioni con fattori di sicurezza che possono causare danni a persone o cose in caso di guasto.

Ciò vale in particolare per scene mobili o traverse, per motori/sollevatori controllati da DMX o per il funzionamento di ascensori da palcoscenico azionati da DMX, sistemi idraulici o componenti mobili analoghi.

Inoltre, la trasmissione DMX senza fili non può essere utilizzata per attivare dispositivi a fiamma o pirotecnici, effetti a trasmissione esplosiva, nonché per controllare gli effetti del gas o del liquido. Tra i dispositivi di questa categoria si annoverano cannoni Co2, sparacoriandoli, effetti ad acqua o simili.

NOTE SUI DISPOSITIVI PER INSTALLAZIONI ELETTRICHE IN AMBIENTI INTERNI

1. I dispositivi per le applicazioni di installazione sono progettati per il funzionamento continuo.
2. I dispositivi per installazione interna non sono resistenti alle intemperie.
3. Le superfici e le parti in plastica possono deteriorarsi anche nei dispositivi per installazioni elettriche, ad esempio a causa dei raggi UV e degli sbalzi di temperatura. Di solito, ciò non comporta limitazioni di funzionamento.
4. In caso di dispositivi fissi, è possibile che si formino depositi di sporco, ad es. polvere. Attenersi scrupolosamente alle istruzioni per la cura.
5. Salvo diversa indicazione esplicita riportata sul dispositivo, i dispositivi sono progettati per altezze di montaggio inferiori a 5 m.

DOTAZIONE

Estrarre il prodotto dalla confezione e rimuovere tutto il materiale di imballaggio.

Si prega di verificare la completezza e l'integrità della fornitura e di informare immediatamente il proprio partner commerciale dopo l'acquisto qualora la consegna non sia completa o danneggiata.

La fornitura del prodotto comprende:

Proiettore
▶ 3 lenti di diffusione (1 premontata)
▶ Staffa di montaggio (premontata)
Manuale d'uso

INTRODUZIONE

CLH1FC (alloggiamento nero)

CLH1FCWH (alloggiamento bianco)

FUNZIONI DI CONTROLLO

• Controllo DMX a 1 canale, a 2 canali a 16 bit, a 2 canali CCT, a 3 canali CP, a 5 canali HSI, a 5 canali RGBAL, a 12 canali a 8 bit, a 19 canali a 16 bit e a 22 canali a 16 bit
• W-DMX™
• Modalità master/slave
• Funzioni standalone

CARATTERISTICHE

• 1 LED COB da 120 W
- W-DMX™
- Connettori di rete RJ45
• Raffreddamento a convezione
- Staffa di montaggio rimovibile per installazione a sospensione
- Terminale di collegamento per installazione fissa
• Tensione di esercizio 100-240 V AC
- Potenza assorbita 100 W

CONNETTORI, ELEMENTI DI COMANDO E VISUALIZZAZIONE

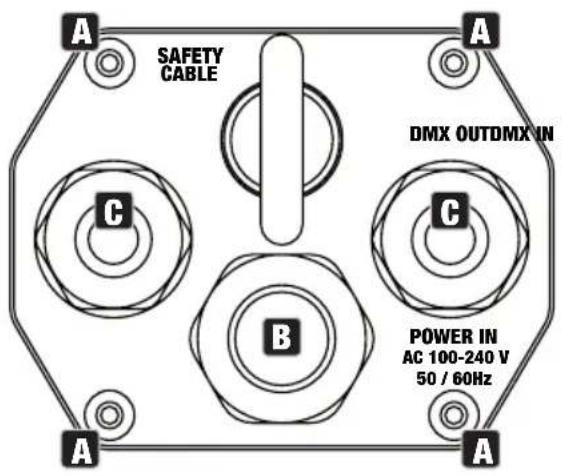

1 TERMINALE DI COLLEGAMENTO

Il terminale di collegamento serve per l'alimentazione elettrica e di segnale in caso di installazione permanente. Rispettare le indicazioni sulla sicurezza per il cablaggio del terminale indicate in CABLAGGIO DEL TERMINALE DI COLLEGAMENTO.

2 FUSE

Portafusibili per 5 fusibili da 20 mm. ATTENZIONE: Sostituire il fusibile solo con un altro dello stesso tipo e con gli stessi valori. Se il fusibile salta ripetutamente rivolgersi a un centro di assistenza autorizzato.

3 DMX IN / OUT

Connettori di rete RJ45 per il collegamento a una rete DMX e per il reindirizzamento del segnale di controllo. Per realizzare la rete, utilizzare cavi di classe CAT-5e o superiore.

4 DIP SWITCH

Otto DIP switch per la configurazione di base del proiettore. Per la configurazione completa del proiettore è necessaria l'unità remota UNICON, disponibile come optional.

DIP switch Funzionamento Spiegazione
1 ON	Selezione della coppia di cavi RJ45	Il segnale DMX in entrata può essere instradato su una delle 4 coppie di cavi disponibili
2 ON
3 ON
4 ON
5 Assistenza		Interruttore OFF -> ON -> OFF (entro 2s) = Factory Reset
6 ON W-DMX attivato
7 ON LED di stato disattivato
8 ON Full On		L'interruttore 8 ON ha la priorità su tutte le altre impostazioni

5 ANTENNA

Antenna per il controllo senza fili tramite W-DMX.

6 TASTO RESET W-DMX

Tasto per scollegare i collegamenti W-DMX e per accoppiare il proiettore con i dispositivi W-DMX. Attivare il ricevitore W-DMX del proiettore (interruttore DIP 6 in posizione ON) ed eseguire un ripristino del ricevitore tenendo premuto il tasto per circa 3 secondi. Tutti i collegamenti precedenti vengono scollegati e il ricevitore viene messo in stato di pronto per l'accoppiamento per circa 1 minuto, mentre il LED di stato n. 7 lampeggia rapidamente emettendo una luce rossa. Il ricevitore attende ora la richiesta di accoppiamento di un trasmettitore. Avviare il processo di accoppiamento sul trasmettitore, l'accoppiamento avverrà automaticamente.

Seguendo la medesima procedura è possibile accoppiare, contemporaneamente o in successione, più ricevitori a un trasmettitore. In linea di massima, un collegamento W-DMX viene mantenuto finché non viene interrotto tramite il comando Reset del ricevitore o il comando Unlink del trasmettitore, indipendentemente dal fatto che un dispositivo venga nel frattempo scollegato dall'alimentazione.

7 LED DI STATO

Il LED mostra lo stato attuale del proiettore durante il controllo via cavo e W-DMX.

Comando via cavo (DMX, RJ45)
LED acceso emettendo luce blu fissa	presenza del seg-nale DMX
II LED lampeggia emettendo luce blu	nessun segnale DMX
LED spento Funzionamento stand-alone

Controllo tramite W-DMXTM
LED lampeggiante emettendo luce rossa a ca. 1 Hz	W-DMX attivato
LED lampeggiante velocemente emet-tendo luce rossa	Accoppiamento con un trasmettitore annullato e posto in condizione di accoppiamento
LED acceso emettendo luce verde fissa	Accoppiato, segnale DMX presente
II LED lampeggia emettendo luce verde	Accoppiato, nessun segnale DMX

8 SAFETY CABLE

Occhiello di sicurezza per il fissaggio del proiettore nel montaggio su traversa e per la sospensione a soffitto in caso di installazione permanente.

CABLAGGIO DEL TERMINALE DI COLLEGAMENTO

PERICOLO: L'apertura del proiettore e il collegamento di cavi sul terminale di collegamento richiedono conoscenze tecniche dettagliate e devono essere effettuati esclusivamente da personale opportunamente formato. Se non si dispone di questa qualifica, evitare di aprire il proiettore o di collegare i cavi. Ricorrere invece all'ausilio di professionisti.

Il produttore declina ogni responsabilità per danni causati a cose e persone derivanti dall'uso improprio.

Prima di cablare il proiettore, assicurarsi che il cavo di alimentazione previsto per il collegamento non sia sotto tensione!

I cavi DMX non devono essere utilizzati per appendere il proiettore al soffitto o superficie simile. I cavi DMX possono essere utilizzati esclusivamente per l'alimentazione del segnale.

Svitare le 4 viti (A) dal coperchio del terminale con un utensile adatto e rimuovere il coperchio dall'alloggiamento del proiettore.

Il coperchio del terminale è dotato di 3 passacavi. Far passare un cavo di alimentazione a 3 fili idoneo (privo di tensione!) attraverso il passacavo di diametro maggiore (B) e 1 (solo DMX IN) o 2 cavi DMX (DMX IN e OUT) attraverso il/i passacavo/i con il diametro minore (C).

Allentare le 2 viti di fissaggio della morsettiera con i cavi per l'alimentazione elettrica e estrarla dal relativo terminale (connettore per morsettiera D). Utilizzare delle boccole aderenti adeguate per le estremità dei cavi spellate e collegare i cavi del cavo di alimentazione a 3 poli ai corrispondenti contatti della morsettiera in dotazione per l'alimentazione, verificando che siano correttamente assegnati (v. figura sotto, L = conduttore di fase, G = conduttore di protezione, N = conduttore neutro). Inserire la morsettiera sul corrispondente connettore per morsettiera (D) e avvitarla.

Estrarre la morsettiera per DMX IN (E / DMX1) e la morsettiera per DMX OUT (F / DMX2) dai connettori per morsettiera e collegare i 3 fili del cavo DMX ai corrispondenti contatti delle morsettiere (G = schermatura, - = polo negativo, + = polo positivo). Inserire le morsettiere sui corrispondenti connettori per morsettiera, chiudere il terminale di collegamento utilizzando il relativo coperchio e avvitarlo con le viti precedentemente allentate. Proteggere il terminale di collegamento dalle sollecitazioni meccaniche serrando i dadi di fissaggio dei passacavi.

COMANDO TRAMITE UNITÀ REMOTA UNICON

FUNZIONI DEI COMANDI

Display Encoder +		BACK
←	Valore su	←
←	Valore giù	←
←	indietro BACK
	confer- mare	Encoder

Dopo aver acceso l'unità remota UNICON (premere brevemente BACK per accenderla), sul display viene visualizzato brevemente Update, Please Wait (solo per manutenzione), quindi il menu principale. Collegare l'unità remota a uno o più dispositivi RDM tramite un cavo DMX o di alimentazione. Selezionare la voce di menu RDM/Fixture con l'encoder rotante/a pressione o premendo i simboli freccia ▲ o ▼ sul display e confermare la selezione premendo l'encoder o il simbolo di spunta ▼ sul display. Appare un elenco di tutti i dispositivi RDM collegati (nell'esempio H1 FC/H1 FC e H1 D/H1 D, la prima parte del dispositivo RDM visualizzato mostra il modello del dispositivo, la seconda parte dopo "/" è la denominazione e può essere personalizzata nella voce di menu Label per facilitarne l'identificazione. Selezionare H1 FC/H1 FC e confermare.

Ora vengono visualizzate tutte le informazioni e le opzioni di configurazione del proiettore che possono essere consultate e modificate tramite RDM.

Elenco delle informazioni e delle opzioni di configurazione con spiegazioni:

UID: Identificativo univoco e non modificabile del dispositivo RDM selezionato (Unique Identifier)
Label: Denominazione personalizzabile del dispositivo RDM
Model: Modello del dispositivo
Manufacturer: Produttore del dispositivo
Firmware: Firmware del dispositivo
Identify: ON Il proiettore selezionato lampeggia a circa 1 Hz
	OFF Lampeggio disattivato
Identify List	Elenco dei proiettori collegati con funzione Identify attivata (premere √ per visualizzare)
DMX Address: Indirizzo di avvio DMX corrente (può essere modificato nella voce di menu)
DMX Personality: Modalità DMX corrente (può essere modificata nella voce di menu)
DMX Slots: Numero di canali nella modalità DMX corrente
Sensore	Temperatura LED (premere √ per visualizzare)
Fixture Menu Menu individuale del dispositivo Cameo per la modifica delle impostazioni(v. MENU DEL DISPOSITIVO (Fixture Menu))

Label

Nel menu RDM/Fixture, selezionare la voce Label e confermare per contrassegnare individualmente il dispositivo RDM.

Selezionare carattere o comando:	▲ o ▼ oppure ruotare l'encoder
Ripristina la denominazione dopo l'ultimo backup:	Reset
Imposta spazi:	Space
Cancella cifre dal cursore:	Clean
Salva denominazione:	Save
Confermare il comando o il carattere e selezionare la posizione successiva:	√ o premere l'encoder

©

MODALITÀ DI FUNZIONAMENTO AUTO

Ciascuno dei 6 diversi programmi automatici è composto da sequenze di cambio colore prefis- sate; luminosità (Dimmer) e velocità di esecuzione (Speed) possono essere impostate separata- mente.

Selezionare Stand Alone, confermare la selezione, selezionare Auto e confermare nuovamente. Selezionare ora il programma desiderato (Program 1 - Program 6) e confermare nuovamente. Selezionare dunque Dimmer o Speed, confermare e regolare la luminosità o la velocità di esecuzione nell'intervallo da 001 a 100, come desiderato. Confermare tutti i dati immessi.

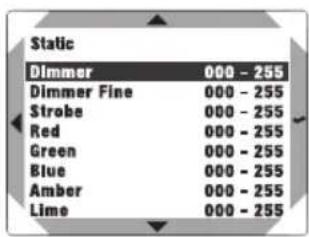

MODALITÀ DI FUNZIONAMENTO STAND-ALONE STATIC

Analogamente a quanto avviene con un dispositivo di comando DMX, la modalità di funzionamento stand-alone consente di impostare direttamente sul dispositivo le funzioni dimmer, dimmer fine, stroboscopio (Strobe) e RGBAL con valori da 000 a 255. È quindi possibile creare una scena personalizzata, senza la necessità di un controller DMX aggiuntivo.

Selezionare Stand Alone, confermare la selezione, quindi selezionare Static e confermare nuovamente. Selezionare la voce di menu che si desidera modificare e confermare la selezione. Impostare il valore desiderato da 000 a 255 nella voce di menu selezionata e confermare il dato inserito. I valori dell'effetto stroboscopio corrispondono ai valori del canale 2 della tabella DMX 3 CH CP.

Sono disponibili 15 diverse macro colori e 4 singoli preset di colori (User Color 1 - 4); la luminosità può essere regolata separatamente per ogni preset.

Selezionare Stand-Alone, confermare la selezione, quindi selezionare Macro e confermare nuovamente. Selezionare il colore desiderato come preset e confermare (Color Off = Blackout).

A questo punto è possibile impostare la luminosità del preset selezionato, da 000 a 100. Confermare tutti i dati immessi.

I singoli colori User Color da 1 a 4 vengono creati alla voce Edit User Color del menu Stand Alone.

MODALITÀ DI FUNZIONAMENTO STAND-ALONE TUNEABLE WHITE

Nella modalità stand-alone Tuneable White, la temperatura del colore (CCT) può essere impostata in passi di 100 K da 1800 K a 6500 K, oltre alla luminosità (Dimmer) e alla tonalità (Tint).

Selezionare Stand Alone, confermare la selezione, quindi selezionare Tunable White e confermare nuovamente. Selezionare la voce di menu che si desidera modificare e confermare la selezione. Impostare il valore desiderato e confermare.

La modalità di funzionamento stand-alone Edit User Color consente di salvare luminosità, stro- boscopio (Strobe) e mix cromatico di R, G, B, A e L direttamente nel dispositivo in quattro preset cromatici individuali.

Selezionare Stand Alone, confermare la selezione, quindi selezionare Edit User Color e confermare nuovamente. Selezionare il preset desiderato (Color 1 - Color 4) e confermare la selezione. Selezionare la voce di menu che si desidera modificare e confermare. Impostare il valore desiderato da 000 a 255 e confermare nuovamente. I valori dell'effetto stroboscopio corrispondono ai valori del canale 2 della tabella DMX 3CH CP.

La funzione Timer consente il controllo temporizzato delle modalità di funzionamento stand-alone Static, Color Macro e Tuneable White in modo tale da impostare il tempo di accensione (Fade In) da 0,5 secondi a 24 ore, il tempo di sospensione (Dwell Time) da 0,5 secondi a 24 ore e senza limiti (Limitless) e il tempo di spegnimento (Fade Out) da 0,5 secondi a 24 ore. Dopo l'attivazione della funzione Timer, al successivo avvio del sistema, la temporizzazione viene eseguita secondo le impostazioni preliminari.

Selezionare Stand Alone, confermare la selezione, quindi selezionare Timer e confermare nuovamente la selezione. In Switch selezionare l'impostazione On e confermare. Per le impostazioni individuali della temporizzazione selezionare Fade In, Dwell Time o Fade Out e confermare con ENTER. Ora è possibile impostare il valore desiderato. Confermare tutti i dati immessi. Per disattivare la funzione timer, selezionare l'impostazione alla voce Off sotto Switch e confermare. Indicazione: la funzione Timer è adatta per l'uso nella modalità Master/Slave via cavo.

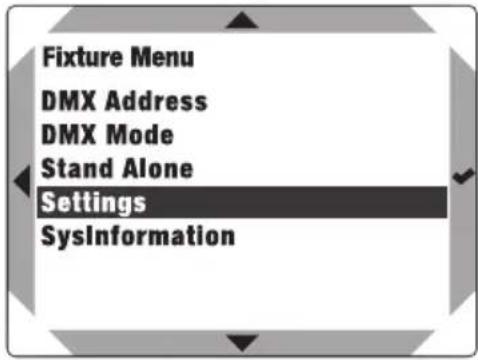

Selezionare Settings e confermare.

Si accede quindi al sottomenu per l'impostazione delle voci di sottomenu, (v. tabella):

Settings
DMX Fail = Condizione di funzi-onamento in caso di interruzione del segnale DMX			Hold Mantiene l'ultimo comando
			Fade Out Fade Out di 10 secondi
			Blackout Blackout attivato
			Full On Tutti i LED con e missione al 100%
			User Color 1 User Color 1
Dimmer Curve	=	Curva del dimmer	Linear L'intensità della luce cresce in maniera lineare con il valore DMX
			Exponential L'intensità della luce può essere impostata in maniera più precisa nell'intervallo di valori DMX inferiore e grossolanamente in quello superiore
			Logarithmic L'intensità della luce può essere impostata grossolanamente nell'intervallo di valori DMX inferiore e in maniera più precisa in quello superiore
			S-Curve L'intensità della luce può essere impostata in maniera più precisa negli intervalli di valori DMX inferiore e superiore e grossolana-mente nell'intervallo di valori DMX intermedio
Dimmer Response	=	Compor-tamento dimmer	LED Il proiettore reagisce in maniera repentina alle modifiche del valore DMX
			Halogen Il proiettore si comporta in maniera analoga a un proiettore alogeno con variazioni di luminosità graduali.

Frequenza PWM	=	Impostazi- one della frequenza PWM	800 Hz / 1200 Hz / 2000 Hz / 3600 Hz / 12 kHz / 25 kHz
Calibration = Calibrazione dei colori			Type:	Factory Cali- bration	Calibrazione di fabbrica di R, G, B, A e L (per più modalità di funzion- amento)
				User Calibra- tion	Calibrazione singola dei colori. Regolazione della luminosità di R, G, B, A e L in tutte le modalità, con valori da 000 a 255.
				RAW R, G, B, A e	L con valore massimo di 255
Power = Modalità		operativa	Constant Luminosità costante per lunghi peri- odi di tempo
			Maximum Luminosità massima
Factory Reset	=	Ripristino delle im- postazioni di fabbrica	Reset? Ripristino delle impostazioni di fabbrica: effettuare il reset con ENTER,annullare con MENU
Factory Reset WC	=	Ripristi- no delle impostazioni di fabbrica tranne User Colors	WC Reset? Ripristino delle impostazioni di fabbrica tranne User Colors: effettuare il reset con ENTER,annullare con MENU

INFORMAZIONI SISTEMA (SysInformation)

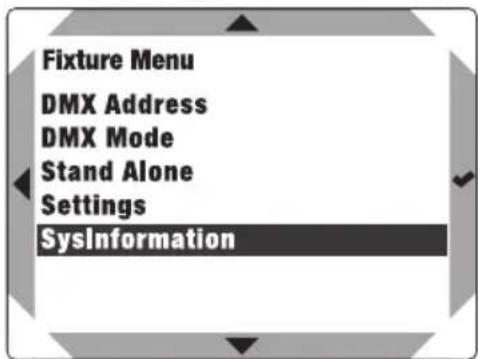

Selezionare SysInformation e confermare.

Si accede quindi al sottomenu per consultare le informazioni di sistema (v. tabella):

SysInformation
Firmware = Visua	izzazione del firmware del dispositivo	Firmware V1.xx
Temperature = Visualizzazione della temperatura dell’unità LED	Temp xxx °C / xxx	°F
	Unit Celsius (= indicazione in gradi Celsius)
		Fahrenheit (= indicazione in gradi Fahrenheit)
Operation Hours = Visualizzazione del tempo di funzionamento	Operation Hours xxxxx:xxh	Visualizzazione del tempo di funzionamento complessivo in ore e minuti

DIFFUSORI

Il proiettore viene fornito con 3 diffusori (1 premontati), che presentano una diversa dispersione sonora da 30° (Narrow), 42° (Middle), 54° (Wide). In questo modo l'angolo di emissione luminosa del proiettore può essere impostato a piacere su 30°, 42° o 54°. Allentare le quattro viti (A) dall'anello di fissaggio sulla parte anteriore del proiettore con un utensile adatto e rimuovere l'anello di fissaggio dal proiettore. Il diffusore può ora essere facilmente rimosso dal supporto utilizzando un cacciavite a lama piatta piccola. Posizionare il diffusore scelto nel supporto e fissare l'anello di fissaggio al proiettore con le viti precedentemente allentate.

PERICOLO: il montaggio sopratesta richiede una vasta esperienza, incluso il calcolo dei valori limite del carico di lavoro, il materiale di installazione utilizzato e la verifica periodica della sicurezza di tutti i materiali di installazione e dei proiettori. Se non si dispone di queste qualifiche, evitare di effettuare l'installazione autonomamente. Ricorrere invece all'ausilio di professionisti. Sussiste il rischio che dispositivi non montati né fissati correttamente si allentino e cadano. Ciò può causare lesioni gravi o mortali alle persone.

Il montaggio a una traversa si effettua per mezzo di un morsetto opzionale per traverse da fissare alla staffa di montaggio (A). Collegare saldamente il tutto e fissare il proiettore con un cavo di sicurezza idoneo ad uno degli occhielli di sicurezza (B) provvisti.

INSTALLAZIONE A SOSPENSIONE

PERICOLO: il montaggio sopratesta richiede una vasta esperienza, incluso il calcolo dei valori limite del carico di lavoro, il materiale di installazione utilizzato e la verifica periodica della sicurezza di tutti i materiali di installazione e dei proiettori. Se non si dispone di queste qualifiche, evitare di effettuare l'installazione autonomamente. Ricorrere invece all'ausilio di professionisti. Sussiste il rischio che dispositivi non montati né fissati correttamente si allentino e cadano. Ciò può causare lesioni gravi o mortali alle persone.

Per l'installazione a sospensione, la staffa di montaggio può essere completamente smontata dal proiettore, ottenendo un aspetto uniforme e discreto.

A tal fine, allentare le due viti dell'impugnatura (A) dalla staffa di montaggio e rimuoverla. Allentare le basi (B) su entrambi i lati del proiettore con un utensile idoneo, coprire i fori di montaggio (C) con le guide metalliche scorrevoli nelle scanalature (D). Conservare tutte le parti allentate per un utilizzo successivo.

Figura simile

1. Per appendere il proiettore, utilizzare l'occhiello di sicurezza e un apposito cavo di sospensione previsto per tale scopo. In questo caso, montare il coperchio del terminale in modo che l'occhiello di sicurezza si trovi al centro del pannello di collegamento del proiettore (E).
2. Grazie al suo peso ridotto, il proiettore può essere sospeso anche a soffitto o simile utilizzando un apposito cavo di alimentazione (raccomandazione: H07RN-F 3G1,5). In questo caso, montare il coperchio del terminale in modo che il passacavo per il cavo di alimentazione si trovi al centro del pannello di collegamento del proiettore (F). Il carico deve poggiare completamente sul cavo di alimentazione e non deve essere distribuito su altri cavi collegati! Per proteggere il proiettore da eventuali cadute, prevedere un dispositivo di scarico trazione idoneo per il cavo di alimentazione sia sul lato del proiettore che sul lato del punto di sospensione!

PULIZIA, MANUTENZIONE E RIPARAZIONE

Per garantire il buon funzionamento del dispositivo nel tempo, è necessario sottoporlo a una pulizia regolare e, se necessario, a manutenzione. La necessità di pulizia e manutenzione dipende dall'intensità e dall'ambiente di utilizzo.

In generale, si consiglia di effettuare un'ispezione visiva prima di ogni messa in servizio. Si consiglia inoltre di eseguire tutti gli interventi di pulizia applicabili menzionati di seguito ogni 500 ore di funzionamento o, in caso di minore intensità di utilizzo, al più tardi dopo un anno. In caso di vizi riconducibili a inadeguata pulizia, i diritti di garanzia possono essere limitati.

CURA (eseguibile dall'utente)

AVVERTENZA!Prima di qualsiasi intervento di pulizia, scollegare l'alimentazione elettrica e, se possibile, tutti i collegamenti del dispositivo.

NOTA!Una pulizia inadeguata può danneggiare il dispositivo, causando anche danni potenzialmente irreparabili.

1. Le superfici dell'alloggiamento devono essere pulite con un panno umido e pulito. Assicurarsi che l'umidità non penetri all'interno del dispositivo.
2. Le aperture di ingresso e uscita dell'aria devono essere pulite regolarmente, rimuovendo polvere e sporcizia. In caso di utilizzo di aria compressa, prestare attenzione a non danneggiare il dispositivo (ad es. le ventole devono essere bloccate in questo caso, altrimenti potrebbero ruotare eccessivamente).
3. I cavi e i contatti a spina devono essere puliti regolarmente, rimuovendo polvere e sporcizia.
4. In generale, per la pulizia non devono essere utilizzati detergenti o sostanze con effetto abrasivo; in caso contrario, la qualità della superficie potrebbe essere compromessa.
5. In generale, i dispositivi devono essere conservati in un luogo asciutto e protetti da polvere e sporcizia.
6. Per garantire un funzionamento corretto e sicuro, tutte le lenti accessibili o rimovibili e le aperture di uscita della luce devono essere pulite regolarmente.

MANUTENZIONE E RIPARAZIONE (solo da parte di personale specializzato)

PERICOLO! Il dispositivo contiene componenti sotto tensione. L'unità può rimanere sotto tensione residua anche dopo la disconnessione dalla rete elettrica, ad es. a causa di condensatori carichi.

NOTA! Il dispositivo non contiene componenti riparabili dall'utente.

NOTA!La manutenzione e le riparazioni devono essere eseguite esclusivamente da personale qualificato. In caso di dubbi rivolgersi a un riparatore specializzato.

NOTA! Gli interventi di manutenzione non eseguiti correttamente possono invalidare la garanzia.

NOTA! Nel caso di set di conversione o retrofit forniti dal produttore, è essenziale seguire le istruzioni di installazione allegate.

ACCESSORI OPZIONALI

UNICON

Unità remota UNICON basata su RDM con display touch a colori, collegamento DMX e RJ45

Kit di montaggio a soffitto per proiettore H1

Protezione parziale antiabbagliamento "Half Snoot" per proiettore H1

Protezione totale antiabbagliamento "Snoot" per proiettore H1

Supporto da muro per proiettore H1

Codice articolo: CLH1FC(WH)
Tipologia prodotto: Proiettore LED
Tipo: Proiettore per l'installazione
Spettro cromatico: RGBAL
Numero di LED: 1
Tipo di LED: COB da 120 W
Frequenza LED PWM: 800 Hz, 1200 Hz, 2000 Hz, 3600 Hz, 12 kHz, 25 kHz(regolabile)
Angolo di emissione (luminosa): 30° / 42° / 54°(regolabile mediante diffusore intercambiabile)
Ingresso DMX: Terminale morsettiera, RJ45
Uscita DMX: Terminale morsettiera, RJ45
Funzioni DMX: Dimmer, dimmer fine, stroboscopio, temperatura di colore, tonalità, saturazione, preset colore, rosso, verde, blu, ambra, lime, impostazioni dispositivo
Comando: DMX512, W-DMXTM, RDM
Funzioni stand-alone: Static, Timer
Elementi di comando:	8 DIP Switch + W-DMX Button + External Control Remote
Classe di protezione elettrica:	1
Tensione di esercizio:	100 - 240 V AC / 50 - 60 Hz
Potenza assorbita:	100 W
Corrente di spunto Irms a 10 ms:	2,7 A a 240 V / 50 Hz
Flusso luminoso:	5200 lm
Indice di resa cromatica Ra	>90 (modalità CCT)
Collegamento alimentazione elettrica:	INPUT: Terminale morsettiera
Temperatura ambiente (in esercizio):	Da 0 °C a 40 °C
Umidità relativa dell'aria:	< 80%, senza condensa
Colore alloggiamento:	Nero (CLH1FC)Bianco (CLH1FCWH)
Materiale alloggiamento:	Metallo
Raffreddamento alloggiamento:	Raffreddamento a convezione
Grado di protezione:	IP20
Distanza minima dalla superficie illuminata:	0,5 m

Distanza minima da materiali nor- 0,3 m malmente infiammabili:

Dimensioni ( x L, senza staffa di 128 x 255 mm montaggio):

Peso (inclusa staffa di montaggio): 2,8 kg

Dotazione (incl.): Staffa di montaggio (premontata)

3 diffusori (1 premontato)

Accessori (opzionali): Kit di montaggio a soffitto

Supporto per montaggio a parete

Protezione antiabbagliante parziale e completa

DISTANZA MINIMA DALLA SUPERFICIE ILLUMINATA

-- 0,5 m

Questo simbolo, con la distanza in metri (m), indica la distanza minima tra il corpo della lampada e la superficie illuminata. In questo esempio la distanza è di 0,5 m.

DISTANZA MINIMA DAI MATERIALI NORMALMENTE INFIAMMABILI

D0,5m

Questo simbolo con la distanza in metri (m) indica la distanza minima tra il dispositivo e i materiali normalmente infiammabili. In questo esempio la distanza è di 0,5 m.

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità con le leggi sullo smaltimento e i regolamenti sui materiali riciclabili del proprio Paese.

DISPOSITIVO:

1. Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e successive modifiche. Direttiva RAEE sui rifiuti di apparecchiature elettriche ed elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Rispettare le normative in vigore nel Paese di installazione.
2. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina:

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva bassa tensione (2014/35/UE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ EU

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva LVD, EMC e RoHS possono essere richieste all'indirizzo [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate da www.adamhall.com/compliance/.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.

DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX

1CHUserColor 1	2CH16 BitUserColor 1	2CH CCT Function Values
1 1 1 Dimmer 000 - 255 0% to 100%
	2 Dimmer fine 000 - 255 0% to 100%
		2	ColorTemperature	000	- 00	5 Full	on
				006	- 00	8 Bulb	White (2700K)
				009	- 01	1 Halogen White (3200K)
				012	- 01	4 Neutral White (4000K)
				015	- 01	7 Studio White (5600K)
				018	- 02	0 Daylight White (6500K)
				021	- 25	5 6500K - 1800K
