MANUALE UTENTE OTOS L16 Cameo
OUTDOOR LED LINEAR HEADLIGHT
CLOTOSL16
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO
ENGLISH
INFORMAZIONI SU QUESTO MANUALE DI ISTRUZIONI 161
USO PREVISTO 161
DEFINIZIONI E SIMBOLI 161
INFORMAZIONI SULLA SICUREZZA 162
NOTE PER LE APPARECCHIATURE PORTATILI DA INSTALLARE ALL'ESTERNO 166
CONTENUTO DELL'IMBALLAGGIO 167
INTRODUZIONE 167
CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE 168
FUNZIONAMENTO 171
INSTALLAZIONE E MONTAGGIO 184
CURA, MANUTENZIONE E RIPARAZIONE 185
ACCESSORI OPZIONALI 186
DATI TECNICI 188
SPIEGAZIONE DELLA CLASSE DI PROTEZIONE IP 189
DISTANZA MINIMA DALLA SUPERFICIE ILLUMINATA 190
DISTANZA MINIMA DA MATERIALI NORMALMENTE INFIAMMABILI 190
SMALTIMENTO
DICHIARAZIONI DEL PRODUTTORE 191
190
DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX 192
ENGLISH
PROFESSIONAL OUTDOOR LED LINEAR LIGHT
CLOTOSL16
CONTROL FUNCTIONS:
ACCESORIOS OPCIONALES
CLOTOSL16FILTERA
FILTRO ASIMÉTRICO
CLOTOSL16FILTERDA
FILTRO OSCURO
CLOTOSL16FILTERDI
FILTRO CON ESTRUCTURA DE DIAMANTE

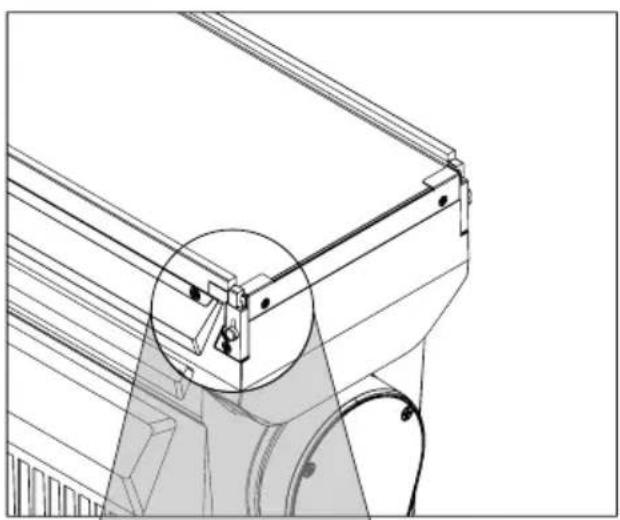

CLOTOSL16FILTERW
FILTRO CIRCULAR DE 120°
Questo dispositivo è stato sviluppato e prodotto secondo i più alti standard di qualità, per garantire molti anni di funzionamento senza problemi. Leggere attentamente questo Manuale di istruzioni per iniziare rapidamente a utilizzare al meglio il prodotto Cameo Light. Ulteriori informazioni su Cameo Light sono disponibili sul nostro sito web WWW.CAMEOLIGHT.COM.
INFORMAZIONI SU QUESTO MANUALE DI ISTRUZIONI
- Prima di utilizzare il dispositivo, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
- Rispettare le avvertenze riportate sul dispositivo e nel manuale d'istruzioni.
- Tenere sempre a portata di mano il manuale d'istruzioni.
- Se si vende o si cede il dispositivo, è importante accludere anche questo manuale d'istruzioni perché è parte integrante del prodotto.
USO PREVISTO
Questo prodotto è un dispositivo per la tecnologia degli eventi.
Questo prodotto è stato sviluppato per l'uso professionale nel campo della tecnologia per eventi e non è adatto all'uso domestico.
Funzionamento temporaneo! Le apparecchiature per eventi sono generalmente progettate solo per uso temporaneo e non devono essere utilizzate in modo permanente o in installazioni fisse! Questo prodotto, inoltre, è destinato esclusivamente a utenti qualificati e con conoscenze specifiche in materia di tecnologia degli eventi.
Utilizzare il prodotto senza attenersi ai dati tecnici e alle condizioni di utilizzo specificate è considerato uso improprio.
È esclusa la responsabilità per danni a persone e cose causati da uso improprio.
Il prodotto non è adatto a:
- Utilizzo da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o mancanza di esperienza e conoscenza.
- Bambini (ai bambini deve essere insegnato a non giocare con il dispositivo).
DEFINIZIONI E SIMBOLI
- PERICOLO: la parola PERICOLO, eventualmente abbinata a un simbolo, indica situazioni o condizioni di pericolo imminente per la vita e l'incolumità delle persone.
- AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per la vita e l'incolumità delle persone.
- CAUTELA: la parola CAUTELA, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono provocare lesioni.
- ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono causare danni alle cose e/o all'ambiente.
Questo simbolo identifica pericoli che possono causare scosse elettriche.
Questo simbolo indica aree o situazioni pericolose.
Questo simbolo indica i pericoli dovuti a superfici calde.
Questo simbolo indica di non guardare o fissare la sorgente luminosa.
Questo simbolo indica pericoli dovuti a carichi sospesi.
Questo simbolo denota un dispositivo che non contiene parti soggette a manutenzione da parte dell'utente.
Questo simbolo indica informazioni aggiuntive sul funzionamento del prodotto.
INFORMAZIONI SULLA SICUREZZA
PERICOLO
- Non aprire o modificare il dispositivo.
- Se il dispositivo non funziona più correttamente, se liquidi o oggetti sono penetrati al suo interno o se il dispositivo è stato danneggiato in qualsiasi altro modo, spe-gnerlo immediatamente e staccarlo dall'alimentazione di rete. Questo dispositivo può essere riparato unicamente da personale specializzato autorizzato.
- Per i dispositivi di classe di protezione 1, il conduttore di protezione deve essere collegato correttamente. Non scollegare mai il conduttore di protezione. I dispositivi della classe di protezione 2 non hanno il conduttore di protezione.
- Verificare che i cavi sotto tensione non siano piegati o riportino altri danni meccanici.
- Non bypassare mai il fusibile del dispositivo.
AVVERTENZA
- Il dispositivo non deve essere utilizzato se presenta evidenti segni di danneggia- mento.
- Il dispositivo può essere installato solo se a tensione zero.
- Non mettere in funzione il dispositivo se il cavo di rete dello stesso è danneggiato.
- I cavi di alimentazione fissi possono essere sostituiti solo da una persona qualificata.
ATTENZIONE
- Non utilizzare il dispositivo se è stato esposto a forti oscillazioni di temperatura (per esempio, dopo il trasporto). L'umidità e la condensa possono danneggiare il dispositivo. Accendere il dispositivo solo quando ha raggiunto la temperatura ambiente.
- Verificare che la tensione e la frequenza dell'alimentazione di rete corrispondano ai valori indicati sul dispositivo. Se il dispositivo è dotato di un selettore di tensione, non collegare il dispositivo finché non è impostato correttamente. Utilizzare solo cavi di rete adatti.
- Per scollegare completamente il dispositivo dall'alimentazione, staccare dalla presa il cavo di rete o l'adattatore di rete. Non basta premere il relativo interruttore di accensione/spegnimento.
- Verificare che il fusibile utilizzato corrisponda al tipo indicato sul dispositivo.
- Accertarsi che siano state adottate misure appropriate contro gli sbalzi di tensione (per es. fulmini).
- Attenersi alla corrente di uscita massima specificata sui dispositivi con connessione Power Out (potenza in uscita). Assicurarsi che il consumo totale di corrente di tutti i dispositivi collegati non superi il valore specificato.
- Sostituire i cavi di rete collegabili unicamente con cavi di alimentazione originali.
PERICOLO
- Pericolo di soffocamento! I sacchetti di plastica e le parti minute devono essere tenuti fuori dalla portata di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate.
- Pericolo da caduta del dispositivo! Assicurarsi che il dispositivo sia installato in modo sicuro e non possa cadere. Utilizzare solo stativi o supporti adatti (in particolare per le installazioni fisse). Assicurarsi che gli accessori siano installati e fissati correttamente. Rispettare le norme di sicurezza applicabili.
AVVERTENZA
- Usare il dispositivo solo per lo scopo per cui è previsto.
- Utilizzare il dispositivo solo con gli accessori raccomandati e previsti dal produttore.
- Durante l'installazione, osservare le norme di sicurezza vigenti nel proprio Paese.
- Dopo aver collegato l'unità, controllare i percorsi di tutti i cavi per evitare danni o incidenti, per esempio per il rischio di inciampare.
- Rispettare sempre la distanza minima dai materiali normalmente infiammabili specificata! Se non esplicitamente indicato, la distanza minima è di 0,3 metri.
- Rispettare sempre la distanza minima dalla superficie illuminata indicata sul dispositivo.
CAUTELA
- I componenti mobili, come le staffe di montaggio o altri componenti amovibili, possono incepparsi.
- Nel caso di dispositivi con componenti azionati a motore, sussiste il rischio di lesioni provocate dal movimento del dispositivo stesso. Il movimento improvviso del dispositivo può provocare shock.
- La superficie esterna del dispositivo può diventare molto calda durante il normale funzionamento. Accertarsi che non sia possibile toccare l'alloggiamento accidentalmente. Attendere sempre che il dispositivo si sia raffreddato a sufficienza prima di rimuoverlo, sottoporlo a manutenzione, ricaricarlo ecc.
ATTENZIONE
- Non installare o far funzionare l'apparecchio vicino a radiatori, termosifoni, stufe o altre fonti di calore. Assicurarsi sempre che il dispositivo sia installato in modo che possa raffreddarsi a sufficienza e non si surriscaldi.
- Non collocare vicino al dispositivo fonti di accensione come candele accese.
- Le aperture di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
- Utilizzare l'imballaggio originale o l'imballaggio fornito dal produttore per il trasporto.
- Evitare urti o colpi al dispositivo.
- Rispettare la classe di protezione IP e le condizioni ambientali, come temperatura e umidità, indicate nelle specifiche.
- I dispositivi possono essere ulteriormente perfezionati. In caso di discrepanze tra il manuale di istruzioni e l'etichettatura del dispositivo per quanto riguarda le condizioni di esercizio, le prestazioni o altre caratteristiche dell'apparecchio, hanno sempre la precedenza le informazioni sul dispositivo.
- Il dispositivo non è adatto ai climi tropicali né all'utilizzo ad altitudini superiori a 2000 metri sul livello del mare.
- Se non esplicitamente indicato, il dispositivo non è adatto al funzionamento in ambiente marino.
CAUTELA! INFORMAZIONI IMPORTANTI SUI PRODOTTI DI ILLUMINAZIONE
- Questo è un dispositivo della classe di rischio 1. Non fissare la sorgente luminosa! Non guardare direttamente nella lampada con strumenti ottici, come lenti d'ingrandimento o binocoli.
- Gli effetti stroboscopici possono provocare crisi epilettiche in soggetti sensibili!
- In questi dispositivi di illuminazione sono montate lampade fisse che non devono essere sostituite dall'utente. La sorgente luminosa contenuta in questo apparecchio può essere sostituita solo dal fabbricante, dal suo partner di assistenza o da una persona con analoga qualifica.
TRASMISSIONE DI SEGNALI VIA RADIO (AD ESEMPIO, SISTEMI RADIO W-DMX O AUDIO):
La qualità e la performance delle trasmissioni di segnali wireless generalmente dipendono dalle condizioni ambientali.
Sulla portata e sulla stabilità del segnale possono influire i seguenti fattori, per esempio:
Schermatura (come muratura, strutture metalliche, acqua)
Volume di traffico radio elevato (come reti LAN wireless potenti)
Interferenza
Radiazioni elettromagnetiche (come schermi video a LED, dimmer)
Tutte le specifiche della portata si riferiscono ad applicazioni in campo libero con visuale in linea retta senza interferenze.
Il funzionamento dei sistemi di trasmissione radio è soggetto a regolamenti ufficiali.
Tali regolamenti possono variare da una regione all'altra e devono essere verificati dall'operatore prima dell'uso (per es. radiofrequenza e potenza di trasmissione).
AVVERTENZA: i dispositivi con trasmissione del segnale wireless non sono adatti all'utilizzo in zone sensibili dove il funzionamento via radio può causare effetti potenzialmente dannosi. Queste zone includono:
- Ospedali, centri sanitari o altre strutture sanitarie che forniscono trattamenti ai pazienti con personale e attrezzature qualificate.
• Zone pericolose di classe I, II e III - Zone ad accesso ristretto
- Strutture militari
- Aerei o veicoli
- Aree in cui è vietato l'uso di telefoni cellulari
TRASMISSIONE DI SEGNALE VIA W-DMX AVVERTENZA
In generale, la trasmissione DMX wireless non deve essere utilizzata per applicazioni che comportano fattori rilevanti per la sicurezza e che, in caso di guasto, potrebbero causare lesioni alle persone o danni alle cose.
Questo vale in particolare per le scenografie mobili o le strutture a traliccio, per motori o elevatori controllati via DMX, per i dispositivi di sollevamento di ascensori da palcoscenico azionati via DMX, per sistemi idraulici o analoghi componenti mobili.
La trasmissione DMX wireless non deve essere utilizzata per controllare dispositivi a fiamma, dispositivi pirotecnici, effetti a rischio di esplosione, effetti a gas o liquidi, Quali cannoni a CO₂, spara-coriandoli, giochi d'acqua o simili.

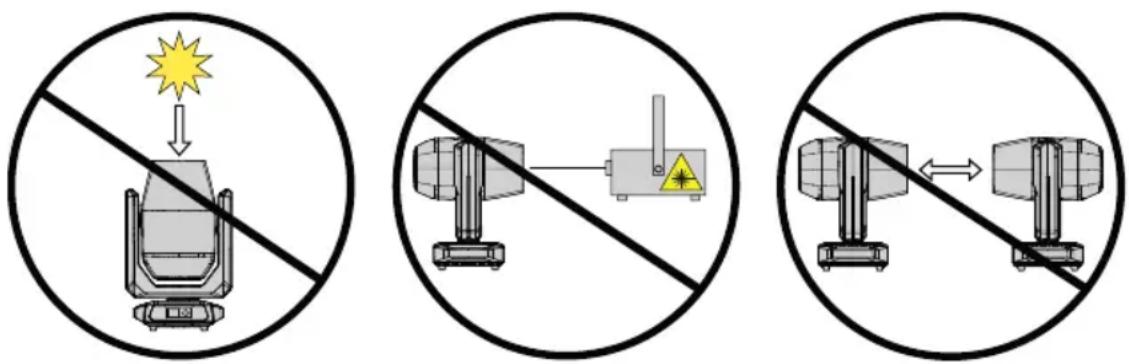

CAUTELA! POTENZIALI DANNI DA FONTI DI LUCE ESTERNE!
Le radiazioni solari, le radiazioni laser e i fasci di luce di altri fari possono danneggiare l'alloggiamento e i componenti interni, come filtri, gobo e ruote di colori, motori, cavi, cinghie, ma anche le sorgenti luminose.
Non esporre il dispositivo, e in particolare l'apertura delle lenti, alla luce solare diretta, alle radiazioni laser e ai fasci di luce di altri fari, né quando viene disimballato, installato e utilizzato, né in caso di non utilizzo prolungato. Quando non è in uso, puntare sempre l'apertura della lente verso terra.
I danni causati da fonti di luce esterne sono esclusi dalla garanzia del produttore!
- Funzionamento temporaneo! Le attrezzature per eventi sono generalmente progettate solo per un uso temporaneo.
- Il funzionamento continuo o l'installazione strutturale permanente (soprattutto all'aperto) possono pregiudicare il funzionamento, le superfici e le guarnizioni, e causare il precoce affaticamento del materiale.
- I danni al rivestimento superficiale possono compromettere la protezione anticorrosione del dispositivo. Il rivestimento della superficie danneggiato (per esempio da graffi) deve essere riparato tempestivamente con interventi adeguati.
CONTENUTO DELL'IMBALLAGGIO
Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio.
Controllare che la consegna sia completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completa o è danneggiata.
La confezione contiene:
▶ 1 Luce lineare RGBL IP65 OTOS L16
▶ 1 cavo di rete
▶ 2 staffe Omega
▶ Informazioni su conformità e sicurezza (manuale di istruzioni scaricabile con codice QR)
INTRODUZIONE
LUCE LINEARE A LED PROFESSIONALE PER ESTERNI
CLOTOSL16
FUNZIONI DI CONTROLLO
10 canali doppi, 20 canali doppi, 20 canali effetto, 24 canali wash, 43 canali pattern, 122 canali pixel, 183 canali pixel ad accesso completo controllo DMX
Funzionamento master/slave
Funzionamento stand-alone
Art-Net
sACN
DMX wireless
CARATTERISTICHE
Classe di protezione IP65. 16 LED RGBL da 50 W più LED a linea (32 LED RGB da 0,5 W). DMX512. DMX wireless. Art-Net e sACN. Connessioni DMX a 5 poli. Funzione zoom a 2 segmenti. 2 staffe di fissaggio Omega in dotazione. Tensione di esercizio: 100-240 V CA.
Il faro ottempera lo standard RDM (Remote Device Management). La funzione RDM consente di monitorare lo stato e la configurazione dei dispositivi RDM mediante un controller compatibile con RDM, per esempio il Cameo UNICON, disponibile come optional (codice articolo CLIREMOTE).
CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE


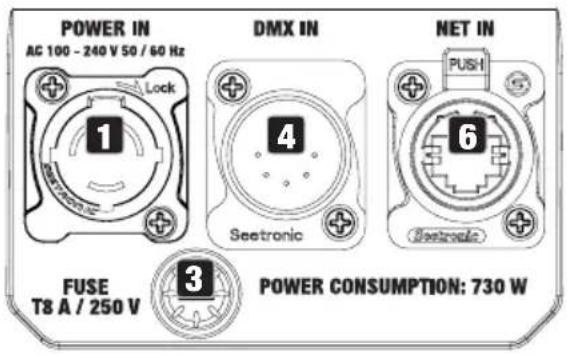

POWER IN AC 100 - 240 V 50 / 60 Hz Lock 1 DMX IN Seotronic NET IN PUSH 6 3 FUSE T8 A / 250 V POWER CONSUMPTION: 730 W


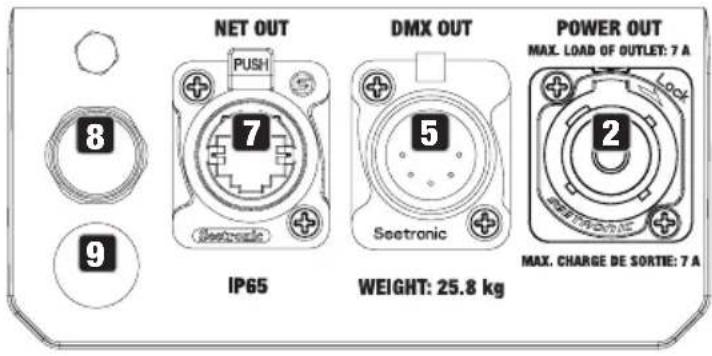

NET OUT PUSH 7 IP65 DMX OUT 5 Seetronic POWER OUT MAX. LOAD OF OUTLET: 7 A 2 MAX. CHARGE DE SORTIE: 7 A WEIGHT: 25.8 kg1 POWER IN
Presa di ingresso di rete IP65 con coperchio ermetico in gomma. Tensione di esercizio 100-240 V CA/50-60 Hz. Collegamento con cavo di rete in dotazione (chiudere sempre con il tappo in gomma quando non si usa).
2 POWER OUT
Presa di uscita di rete IP65 con coperchio ermetico in gomma. Facilita l'alimentazione di altri fari CAMEO. Assicurarsi che il consumo totale di corrente di tutti i dispositivi collegati non superi il valore specificato in ampere (A) riportato sul dispositivo (chiudere sempre con il coperchio in gomma quando non si usa).
3 FUSIBILE
Portafusibili IP65 per fusibili da 5 × 20 mm. NOTA IMPORTANTE: sostituire il fusibile solo con un fusibile dello stesso tipo e con lo stesso valore nominale. Richiudere con cura il portafusibili per garantire l'ermeticità IP65. In caso di guasti ripetuti ai fusibili, rivolgersi a un centro di assistenza autorizzato.
4 DMX IN
Presa XLR maschio IP65 a 5 poli per il collegamento di un dispositivo di comando DMX (come una console DMX. Chiudere sempre con il tappo in gomma quando non si usa).
5 DMX OUT
Presa XLR femmina IP65 a 5 pin per l'invio di segnale di controllo DMX (ad esempio, console DMX. Chiudere sempre con il coperchio in gomma quando non si usa).
6 NET IN
Connettore di rete RJ45 per il collegamento a una rete Art-Net o sACN (chiudere sempre con il tappo in gomma quando non si usa). Usare cavi CAT 5e con protezione IP65 o migliori per configurare la rete.
7 NET OUT
Connettore di rete RJ45 per l'inoltro del segnale di comando (chiudere sempre con il tappo in gomma quando non si usa). Usare cavi CAT 5e con protezione IP65 o migliori per configurare la rete.
8 ELEMENTO DI EQUALIZZAZIONE DELLA PRESSIONE
L'elemento di equalizzazione della pressione impedisce la formazione di condensa nell'alloggiamento. Per garantirne il corretto funzionamento, questo componente deve essere protetto dallo sporco.
9 ANTENNA DMX WIRELESS
Antenna per il comando DMX wireless.

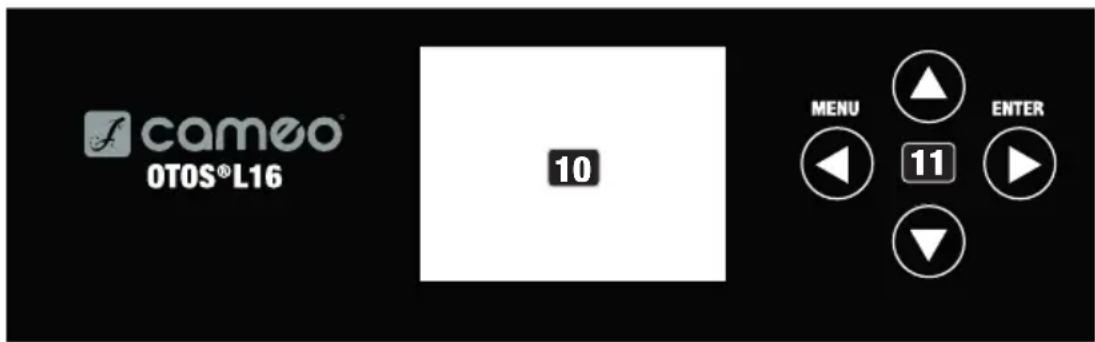

Il display illuminato mostra la modalità in uso (display principale), le voci del menu principale e dei sottomenu e il valore numerico o lo stato di alcune voci di menu. In assenza del segnale di comando al dispositivo, i caratteri al centro del display iniziano a lampeggiare; il lampeggiamento si interrompe non appena il segnale di comando è disponibile (funzionamento W-DMX, DMX e slave).
11 COMANDI TOUCH-SENSITIVE
MENU – Premere MENU per accedere al menu principale. Premere di nuovo o ripetutamente per tornare al display principale.
▲ e ▼ – Usare ▲ e ▼ per selezionare le voci del menu principale (per es. indirizzo DMX, modalità operativa) e dei sottomenu. Modificare il valore o lo stato di una voce di menu, per esempio l'indirizzo DMX.
ENTER – Premere ENTER per accedere al livello del menu e modificare il valore o lo stato, e per accedere a un sottomenu. Premere ENTER per confermare le modifiche di valore e di stato.
NOTA BENE
- Prima di passare al menu del dispositivo, verificare che il pannello di controllo sia asciutto e pulito per non comprometterne il funzionamento.
- La presenza di acqua sull'unità di controllo può pregiudicare il funzionamento del faro, per esempio nel funzionamento all'esterno. Dopo aver configurato il faro, attivare quindi la funzione di blocco per evitare malfunzionamenti causati dall'acqua (Settings -> Display -> Autolock). Disattivare la funzione di blocco: premere contemporaneamente i tasti freccia UP e DOWN per circa 5 secondi.
ATTENZIONE
Per assicurare la protezione IP65 delle prese DMX e di rete contro gli spruzzi, le speciali prese di ingresso e di uscita devono essere correttamente chiuse con gli appositi tappi IP65 oppure con coperchi ermetici in gomma. Quando sono collegate correttamente oppure chiuse correttamente con i coperchi ermetici in gomma, le prese di rete POWER IN e POWER OUT sono protette dagli spruzzi d'acqua in conformità alla normativa IP65.
Il display a batteria può essere attivato anche se il dispositivo è staccato dalla rete elettrica. Per farlo, tenere premuto MENU finché non si attiva il display. Ora è possibile accedere alle informazioni del dispositivo per modificare e salvare le impostazioni del sistema senza collegamento alla rete elettrica. Il controllo esterno del faro in questo caso non si attiva, perciò, il display indica assenza di segnale di controllo anche se sul dispositivo un segnale di controllo è effettivamente disponibile.

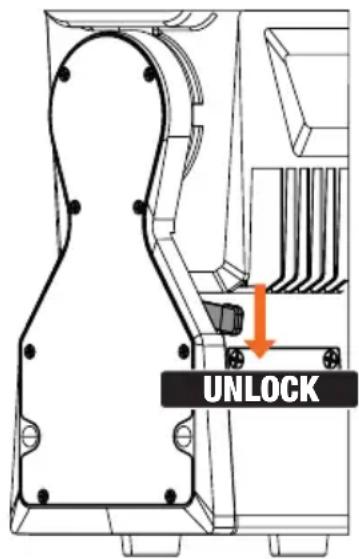

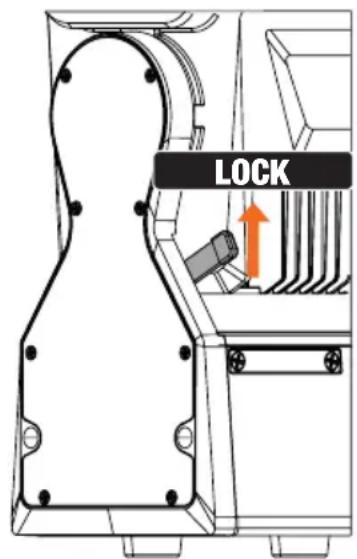

12 BLOCCO TILT
Dispositivo di blocco meccanico per impedire la rotazione verticale della testa durante il trasporto (tre posizioni di blocco: testa verticale, 90° in avanti, 90° indietro). Scollegare il dispositivo dall'alimentazione e spingere la leva di blocco in direzione dell'asse di rotazione per bloccarla. Muovere la testa dell'unità in verticale finché non trova una delle posizioni di blocco e la leva di blocco si innesta (LOCK). Sbloccare il sistema di blocco prima di mettere in funzione il dispositivo (UNLOCK).
NOTE
Quando l'apparecchio è correttamente collegato alla rete elettrica, durante la procedura di avvio e il reset del motore sul display appaiono il messaggio "Software Update ... please wait", la versione del software e i messaggi "Welcome to Cameo" e "...RESET". Al termine della procedura, il faro è pronto per essere usato e si avvia la modalità operativa attivata in precedenza.
Il display principale si attiva automaticamente se entro circa 30 secondi non vengono effettuati inserimenti.

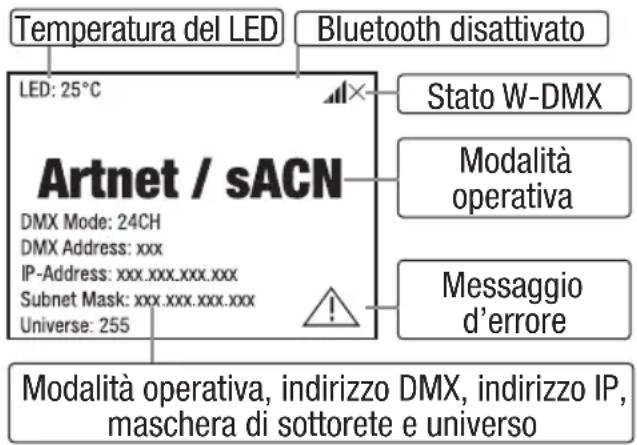

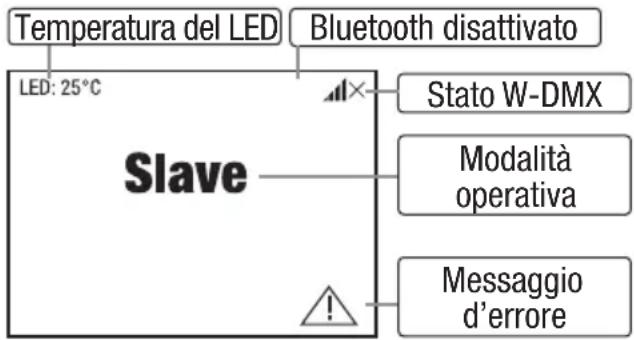

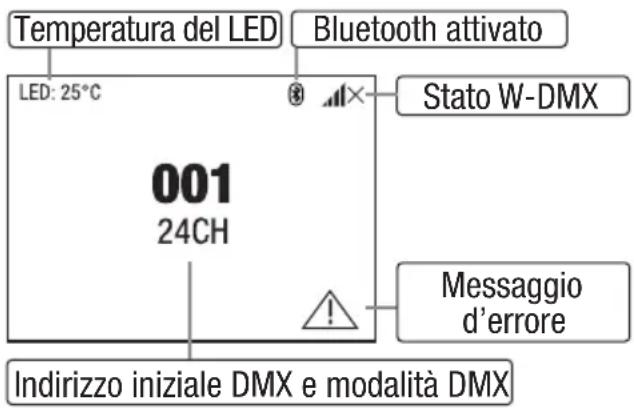

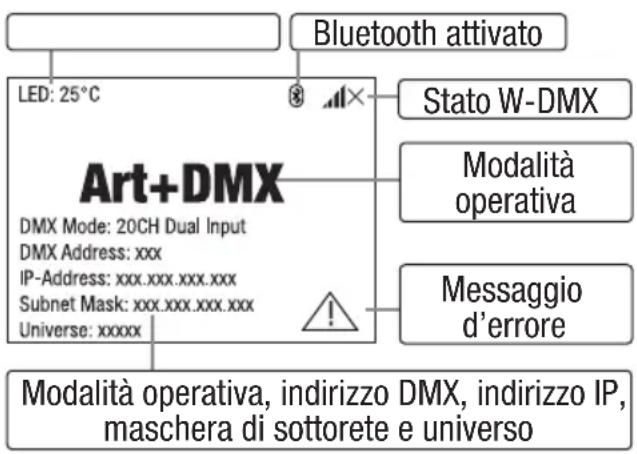

DISPLAY PRINCIPALE
Il display principale mostra informazioni diverse, secondo la modalità operativa pertinente.
Modalità operative DMX e W-DMX Modalità operative Art-Net e sACN


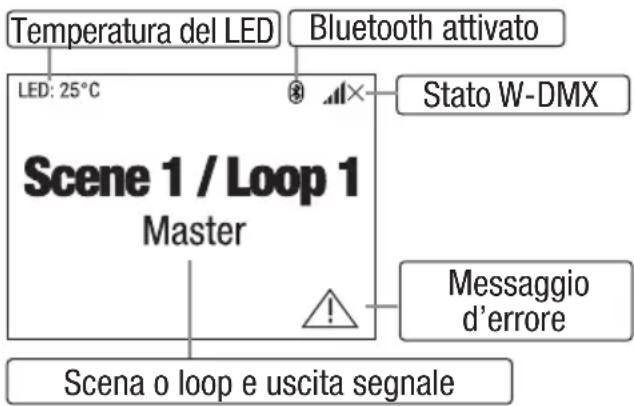

Temperatura del LED Bluetooth attivato LED: 25°C Stato W-DMX Scene 1 / Loop 1 Master Messaggio d'errore Scena o loop e uscita segnale
Messaggio d'errore: se sul display appare il simbolo di avvertenza (triangolo con punto esclamativo), significa che in uno o più componenti del dispositivo c'è un errore. I componenti interessati possono essere visualizzati nel menu System Info alla voce Error Info. Se l'errore non si risolve con il riavvio o il reset del dispositivo, rivolgersi a un centro di assistenza autorizzato.
DMX WIRELESS
Per accoppiare un ricevitore DMX wireless con un trasmettitore DMX wireless, occorre resettare la voce di menu corrispondente (Unlink). Il ricevitore ora è pronto per l'accoppiamento e attende la richiesta di accoppiamento da un trasmettitore. Per avviare il processo di accoppiamento, selezionare Link o Force to pair nel menu del trasmettitore e confermare. Ora i dispositivi si accoppiano automaticamente. Allo stesso modo si può eseguire anche l'accoppiamento simultaneo o consecutivo di più ricevitori a un trasmettitore (per esempio, per il funzionamento in modalità master/slave). Una connessione DMX wireless rimane sempre attiva finché non viene scollegata con il comando “Reset” nel ricevitore o con il comando “Unlink” nel trasmettitore, anche se nel frattempo un dispositivo è stato scollegato dall'alimentatore.
Stato del DMX WIRELESS
 |  |  |  |  |  |
| W-DMX disattivato | W-DMX attivato come ricevitore; non accoppiato | W-DMX attivato come ricevitore e accoppiato; il trasmettitore è spento o fuori portata | W-DMX attivato come ricevitore e accoppiato; nessun segnale DMX | W-DMX attivato come ricevitore e accoppiato; segnale DMX presente | W-DMX attivato come trasmettitore |
MENU DI CONTROLLO (Control)
Il menu Control si utilizza per selezionare le varie modalità operative e impostare le relative opzioni nei sottomenu corrispondenti.
IMPOSTAZIONE DELL'INDIRIZZO DMX INIZIALE (DMX Address)
Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare il menu Control e premere ENTER. Ora selezionare l'elemento del menu DMX Address e confermare di nuovo. Utilizzare ▲ e ▼ per impostare il valore desiderato e premere ENTER per confermare.
Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare il menu Control e premere ENTER. Ora selezionare l'elemento del menu DMX Mode e confermare di nuovo. Utilizzando ▲ e ▼, selezionare la modalità operativa DMX desiderata e premere ENTER per confermare. Le tabelle DMX con le assegnazioni dei canali si trovano nella sezione COMANDO DMX di questo manuale d'istruzioni.
Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare il menu Control e premere ENTER. Ora selezionare l'elemento del menu Network e confermare di nuovo.
Le informazioni sulle voci di sottomenu del menu “Network” e le corrispondenti opzioni di impostazione sono riportate nella tabella seguente (selezionare con ▲ e ▼, confermare con ENTER, modificare il valore o lo stato con ▲ e ▼, confermare con ENTER).
| Network Artnet | |||
| Protocol | Artnet | Controllo tramite Art-Net | |
| sACN | Controllo tramite sACN | ||
| Universe | Absolute Univ. | Impostazi-one dell’univer-so assoluto Art-Net | Dipende da rete, sottorete e universo |
| Net | Impostazi-one della rete Art-Net | Dipende dall’universo assoluto | |
| Subnet | Impostazi-one della sottorete Art-Net | ||
| Universe | Impostazi-one dell’univer-so Art-Net | ||
| IP Address | xxx.xxx.xxx.xxx | Impostazione dell’indirizzo IP: impostare il primo blocco, confermare, impostare il secondo blocco, confermare. | |
| Subnet Mask | xxx.xxx.xxx.xxx | Impostazione della maschera di sottorete: impostare il primo blocco, confermare, impostare il secondo blocco, confermare. | |
| Dual Input Modes | Pixel Address | Impostazione dell’indirizzo iniziale pixel da 001 a 4xx | |
| Signal Setup | Pixel tra-mite rete | Controllo pixel tramite rete | |
| Pixel tra-mite DMX | Controllo pixel tramite DMX | ||
| Signal Routing | Send to XLR | Reinvio del segnale di comando a XLR Out | |
| Backup by XLR | Comando tramite XLR in caso di interruzi-one del segnale di rete | ||
| Receive only | Nessun collegamento tra segnale di rete e connettori XLR | ||
| Network sACN | ||
| Protocol | Artnet | Controllo tramite Art-Net |
| sACN | Controllo tramite sACN | |
| Universe | Absolute Univ. | Impostazi- one dell'univer- so sACN | |
| IP Address | xxx.xxx.xxx.xxx | Impostazione dell'indirizzo IP: impostare il primo blocco, confermare, impostare il secondo blocco, confermare. | |
| Subnet Mask | xxx.xxx.xxx.xxx | Impostazione della maschera di sottorete: impostare il primo blocco, confermare, impostare il secondo blocco, confermare. | |
| Dual Input Modes | Pixel Address | Impostazione dell'indirizzo iniziale pixel da 001 a 4xx | |
| Signal Setup | Pixel tra- mite rete | Controllo pixel tramite rete | |
| Pixel tra- mite DMX | Controllo pixel tramite DMX | ||
| Signal Routing | Send to XLR | Reinvio del segnale di comando a XLR Out | |
| Backup by XLR | Comando tramite XLR in caso di interruzi- one del segnale di rete | ||
| Receive only | Nessun collegamento tra segnale di rete e connettori XLR | ||
MENU STAND-ALONE (Stand Alone)
Nelle modalità operative stand-alone “Play Scene” e “Play Loop”, il segnale di comando della modalità operativa corrispondente può essere reinviato alle unità slave tramite XLR (Master/Alone -> Master). Se non si vuole reinviare il segnale di comando, disattivare l’uscita (Master/Alone -> Alone).
Attivare una delle otto scene disponibili (Scene 1-8) o uno degli otto loop disponibili (Loop 1-8). Le scene e i loop sono pre-programmati, ma possono essere personalizzati (Edit Scene / Edit Loop).
Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare la voce di menu Control e confermare con ENTER. Selezionare ora la voce di menu Stand Alone e confermare di nuovo.
Le informazioni sulle voci di sottomenu del menu Stand Alone e le corrispondenti opzioni di impostazione sono riportate nella tabella seguente (selezionare con ▲ e ▼, confermare con ENTER, modificare il valore o lo stato con ▲ e ▼, confermare con ENTER).
| Stand Alone | ||||
| Master/Alone | Master | Il segnale di comando non viene reinviato tramite DMX OUT | ||
| Alone | Il segnale di comando non viene reinviato | |||
| Play Scene/Loop | Scene | Scene 1 - 8 | Selezione e attivazione della scena desiderata | |
| Loop | Loop 1 - 8 | Selezione e attivazione del loop desiderato | ||
| Edit Scene | Scene1 - 8 | Tilt | Impostare ogni scena individualmente. Le scene siattivano quando vengono selezionate. | |
| Dimmer | ||||
| ... | ||||
| Edit Loop | Loop1 - 8 | Step | 1 - 8 | Selezionare passo 1-8 |
| t-Step | 0s - 20min | Impostazione della durata del passo | ||
| t-Fade | 0s - 20 min | Impostazione del tempo di dissolvenza | ||
| User Scene | 1 - 8 | Selezionare scena 1-8 | ||
| Skip Step | No / Yes | Saltare passo: No/Si | ||
MODALITÀ SLAVE (Slave)
Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare la voce di menu Control e confermare con ENTER. Selezionare ora la voce di menu Slave e confermare di nuovo. Attivare l'uscita del segnale di comando nell'unità master (Control -> Stand Alone -> Master/Alone -> Master). Collegare le unità slave e master (stesso modello, stessa versione software) utilizzando un cavo DMX oppure tramite DMX™ wireless e attivare la modalità stand-alone "Play Scene" o "Play Loop" nell'unità master. Ora l'unità slave seguirà fedelmente l'unità master.
Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare Settings e confermare con ENTER.
Le informazioni sulle voci di sottomenu del menu “Settings” e le corrispondenti opzioni di impostazione sono riportate nella tabella seguente (selezionare con ▲ e ▼, confermare con ENTER, modificare il valore o lo stato con ▲ e ▼, confermare con ENTER).
| Settings (Il grassetto indica le impostazioni di fabbrica) | |||||
| Wireless | Impostazioni wireless | State | On | Modulo wireless attivato | |
| Off | Modulo wireless disattivato | ||||
| Operating Mode | RX | Modulo wireless = ricevitore | |||
| TX CRMX | Modulo wireless = trasmettitore con tras-mettitore CRMX standard | ||||
| TX G4s | Modulo wireless = trasmettitore con tras-mettitore G4s standard | ||||
| TX G3 | Modulo wireless = trasmettitore con tras-mettitore G3 standard | ||||
| Linking | Mode RX:Receive Reset | Ripristinare il ricevitore e metterlo in modal-ità standby di accoppiamento | |||
| Mode TX: Accoppiamento con dispositivi wireless Link | compatibili e pronti per l'accoppiamento | ||||
| Mode TX: Unlink | Scollegare le connessioni DMX wireless e metterle in modalità “In attesa di accoppiamento” | ||||
| Wireless | Impostazioni wireless | Linking Key | Linking Key | Impostazione della chiave di connessione | |
| CRMX Mode (disponibile solo con modalità operativa RX) | CRMX | Standard del ricevitore = CRMX | |||
| CRMX2 | Standard del ricevitore = CRMX2 | ||||
| CRMX Universe | A - H | Selezione dell’universo CRMX da A a H | |||
| Uni-verse Meta-data | RGB Color Code | Red, Orange, Yellow, Green, Cyan, Blue, Purple, White | Codice RGB per la visualizzazi- one dei colori dell’universo | ||
| Universe Una Name | stringa di 16 caratteri con un nome personalizzabile che identifica l’universo | ||||
| Blue-tooth | State | On | Bluetooth acceso | ||
| Off | Bluetooth spento | ||||
| Pin | On | Richiesta PIN attivata (im-postazioni di fabbrica 081569) | |||
| Off | Richiesta PIN disattivata | ||||
| Dimmer | Impostazioni del dimmer | Curve (Curva dim-mer) | Linear | L’intensità della luce aumenta in modo lineare con il valore DMX | |
| Exponential | L’intensità della luce può essere regolata con precisione nell’intervallo di valori DMX inferi-riori e in modo approssimativo nell’intervallo di valori DMX superiori | ||||
| Logarithmic | L’intensità della luce può essere regolata in modo approssimativo nell’intervallo di valori DMX inferiori e con precisione nell’intervallo di valori DMX superiori | ||||
| S-Curve | L’intensità della luce può essere regolata può essere regolato con precisione nell’intervallo di valori DMX inferiori e superiori e in modo approssimativo nell’intervallo di valori DMX medi | ||||
| Dimmer | Impostazioni del dimmer | PWM Frequency | 650Hz, 1530Hz, 3600Hz, 12kHz, 18.9kHz, 25kHz | Selezionare la frequenza PWM del LED | |
| Re-sponse (comportamento del dimmer) | LED | L'apparecchio risponde immediatamente alle variazioni del valore DMX | |||
| Halogen | Il faro si comporta come una lampada alogena, con variazioni graduali della luminosità | ||||
| Red-shift | Dim to Warm | Simula la transizione del colore che si ottiene quando si attenua una lampada alogena. Con il dimming del faro, la temperatura del colore vira automaticamente verso tonalità bianche più calde e ambrate (e viceversa). | |||
| Off | Funzione disattivata | ||||
| Color Calibra-tion | Calibrazione del colore | User | Calibrazione del colore personalizzata. Im-postazione della luminosità dei colori rosso, verde, blu e lima su valori compresi tra 0 e 255 | ||
| Smart | Impostazioni di fabbrica | ||||
| Fan | Impostazi-one della ventola | Auto | Controllo automatico della ventola | ||
| Off | Ventola disattivata a luminosità molto ridotta | ||||
| Con-stant Low | Bassa velocità costante della ventola a luminosità ridotta, se necessario | ||||
| Con-stant Mid | Velocità media costante della ventola a luminosità ridotta, se necessario | ||||
| Con-stant High | Alta velocità costante della ventola | ||||
| Move-ment | Impostazioni dei movi-menti della testa | Tilt Re-verse | On | Giro verticale (tilt) invertito | |
| Off | Giro verticale (tilt) non invertito | ||||
| Position Feed-back | On | Correzione automatica della posizione attivata | |||
| Off | Correzione automatica della posizione disat-tivata | ||||
| Move in Black | On | Oscuramento durante il movimento della testa | |||
| Off | Nessun oscuramento durante il movimento della testa | ||||
| Silent Move-ment | On | Movimenti del motore rallentati per un funzi-onamento più silenzioso | |||
| Off | Funzione disattivata | ||||
| Move-ment | Impostazioni dei movi-menti della testa | Zoom Link | On | Se Zoom Link è attivato (On), i segmenti di zoom sono sincronizzati con il primo canale di zoom (il secondo canale di zoom viene ignorato). | |
| Off | |||||
| Sun Pro-tection | Funzione di protezione per i compo-nenti interni | On | Attiva l'oscuramento e la testa del dispositivo è rivolta verso il basso | ||
| Off | Funzione disattivata | ||||
| Signal Fail | Stato di fun-zionamento con guasto del segnale DMX | Hold | L'ultimo comando viene mantenuto | ||
| Last Stand Alone | Viene attivata l'ultima modalità operativa stand-alone selezionata | ||||
| Fade to Black Dissolvenza di 10 secondi fino all'oscuramento(10s) | |||||
| Black-out | Attiva l'oscuramento | ||||
| Full | Full on | ||||
| Sun Protec-tion | Attiva l'oscuramento e la testa del dispositivo è rivolta verso il basso | ||||
| Pixel Pixel Mirror | spec-chio | Off | Off | ||
| On | Pixel specchio | ||||
| Display | Impostazioni del display | Re-verse | On | Rotazione del display di 180° (per esempio, per installazione a soffitto) | |
| Off | Nessuna rotazione del display | ||||
| Auto | Rilevamento automatico della posizione (montag-gio verticale o a soffitto) | ||||
| Off Timer | Always On | Sempre acceso | |||
| Off after 20s | Disattivazione dopo circa 20 secondi di inattività | ||||
| Auto-lock | On after 60s | I controlli si bloccano dopo circa 60 secondi senza input (LOCKED). Per sbloccare: premere contemporaneamente i tasti freccia UP e DOWN per circa 5 secondi. | |||
| Off | Funzione di blocco automatico disattivata | ||||
MENU MANUTENZIONE (Service)
Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare Service e confermare con ENTER.
Le informazioni sulle voci di sottomenu del menu Service e le corrispondenti opzioni di impostazione sono riportate nella tabella seguente (selezionare con ▲ e ▼, confermare con ENTER, modificare il valore o lo stato con ▲ e ▼, confermare con ENTER).
| Service | ||
| Store Default | User A | Salvare tutte le attuali impostazioni come preset utente A |
| User B | Salvare tutte le attuali impostazioni come preset utente B | |
| User C | Salvare tutte le attuali impostazioni come preset utente C | |
| Load Default | Factory Default | Ripristino delle impostazioni di fabbrica |
| User A | Ripristino dei valori utente A | |
| User B | Ripristino dei valori utente B | |
| User C | Ripristino dei valori utente C | |
| Reset | Tilt | Reset dei motori pan/tilt |
| Head | Resetta i motori nella testa del dispositivo | |
| All | Reset di tutti i motori | |
| Test | Test Sequence | Sequenza pre-programmata per testare tutti i componenti |
| Stress Test | Sequenza pre-programmata per testare tutti i componenti sotto il carico massimo | |
| Motor Test | Attiva tutti i motori individualmente con valori da 000 a 255 | |
| Reset Service Timer | No | Non resettare il tempo di funzionamento del servizio |
| Yes | Reset Now | |
| Password | Solo per scopi di manutenzione. | |
INFORMAZIONI DI SERVIZIO (System)
Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare System Info e confermare con ENTER.
Le informazioni sulle voci di sottomenu del menu “System Info” e le corrispondenti opzioni di impostazione sono riportate nella tabella seguente (selezionare con ▲ e ▼↓ confermare con ENTER).
| System Info | |||
| Firmware | DISP | Vx.x.x | Visualizzazione della versione del firmware del componente corrispondente |
| ... | Vx.x.x | ||
| Wireless | Module | TimoTwo | Modello di modulo wireless |
| Device Name | OTOSL16-xxxx | Nome del dispositivo | |
| Version | HW (Hardware) Numero di SW (Software) | versione hardwareNumero di versione software | |
| Link Quality | % | Qualità della connessione in percentuale | |
| Data Source | None /DMX /Wireless Link /SPI /BLE | Informazioni sulla fonte dei dati | |
| Status | Operational:DMX Data:RDM Identify:RF Link:Link State: | Informazioni sullo stato | |
| Temperature | LED | xxx °C/°F | Visualizzazione della temperatura del componente in questione |
| Base | xxx °C/°F | ||
| Temperature Unit | Impostazione dell’unità di temperature°F | temperatura(premere ENTER per cambiare) | |
| Fan Speed | xxxx RPM | Visualizzazione della velocità delle ventole corrispondenti | |
| Humidity | Head | x% | Mostra l'umidità relativa in percentuale | |
| Base | x% | |||
| Runtime | Total | xxxx h : xx m | Tempo di funzionamento totale | |
| Operation | xxxx h : xx m | Tempo di utilizzo | ||
| LED | Total | xxxx h : xx m | Tempo di funzionamento della lam-pada | |
| Red | xxxx h : xx m | |||
| Green | xxxx h : xx m | |||
| Blue | xxxx h : xx m | |||
| Lime | xxxx h : xx m | |||
| Service | xxxx h : xx m | Tempo di funzionamento dopo il ripristino del tempo di funzionamento del servizio | ||
| MAC Ad-dress | xx:xx:xx:xx-:xx:xx | Indirizzo MAC | ||
| RDM UID | RDM Unique Identifier (identificatore univoco) | |||
| DMX Values | Visualizzazione dei valori DMX presenti | |||
| Error Info | Visualizzazione degli errori in caso di malfunzionamento | |||
| DMX Table | Visualizzazione delle tabelle delle modalità DMX | |||
QUICKLIGHT (Quicklight)
Configurare una scena in modo rapido e semplice con le funzioni base della testa mobile senza controller esterno. Dal display principale, premere MENU per accedere al menu principale. Utilizzando ▲ e ▼, selezionare Quicklight e confermare con ENTER. Selezionare la voce di menu desiderata con ▲ e ▼, confermare con ENTER, modificare il valore con ▲ e ▼ e confermare la modifica del valore con ENTER.
Se la modalità Quicklight è attivata, il display non torna automaticamente alla display principale. La modalità Quicklight viene annullata automaticamente quando si esce dal menu Quicklight. Le impostazioni del menu Quicklight vengono mantenute anche dopo aver spento e riacceso il faro.
INSTALLAZIONE E MONTAGGIO
PERICOLO: per il montaggio a soffitto è necessaria molta esperienza; occorre, tra l'altro, saper calcolare i valori limite di carica del materiale di montaggio e saper condurre l'ispezione di sicurezza periodica di tutti i materiali di installazione e dei fari. Non cercare di eseguire l'installazione per conto proprio se non si hanno queste competenze, ma affidarsi a imprese professioniste. I dispositivi non correttamente montati e fissati possono allentarsi e cadere. Le conseguenze possono essere lesioni gravi o morte.

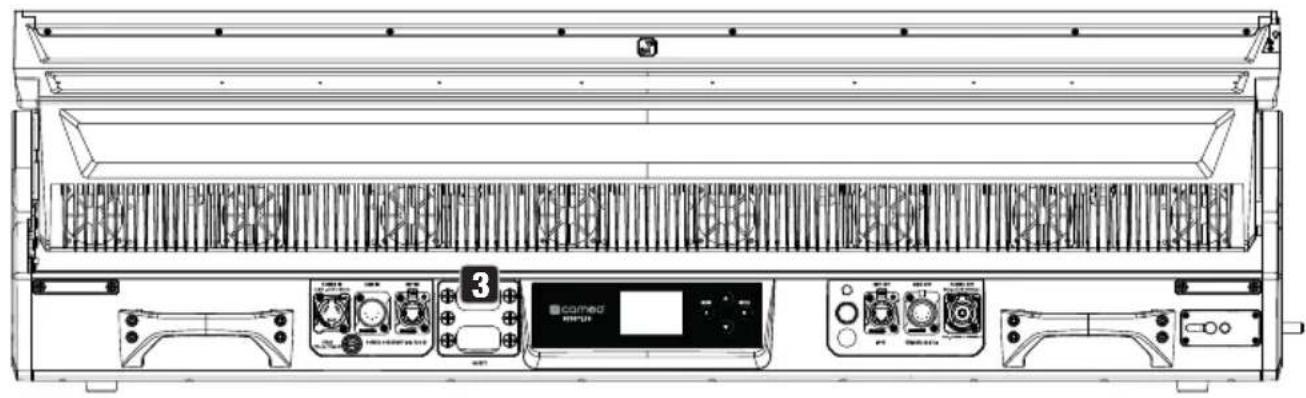

Due maniglie ergonomiche su ciascun lato del faro consentono un trasporto sicuro (n. 1). Grazie ai piedini in gomma sul fondo, il faro può essere posizionato in un luogo adatto su una superficie piana. Il montaggio su truss può essere effettuato utilizzando una o due staffe Omega che vengono fissate alla base del dispositivo (n. 2). Le due staffe Omega sono fornite in dotazione. Gli idonei morsetti per le traverse sono disponibili come opzione. Verificare che i collegamenti siano ben saldi e fissare il faro a uno dei punti designati con una corda di sicurezza adeguata (SICUREZZA, n. 3).

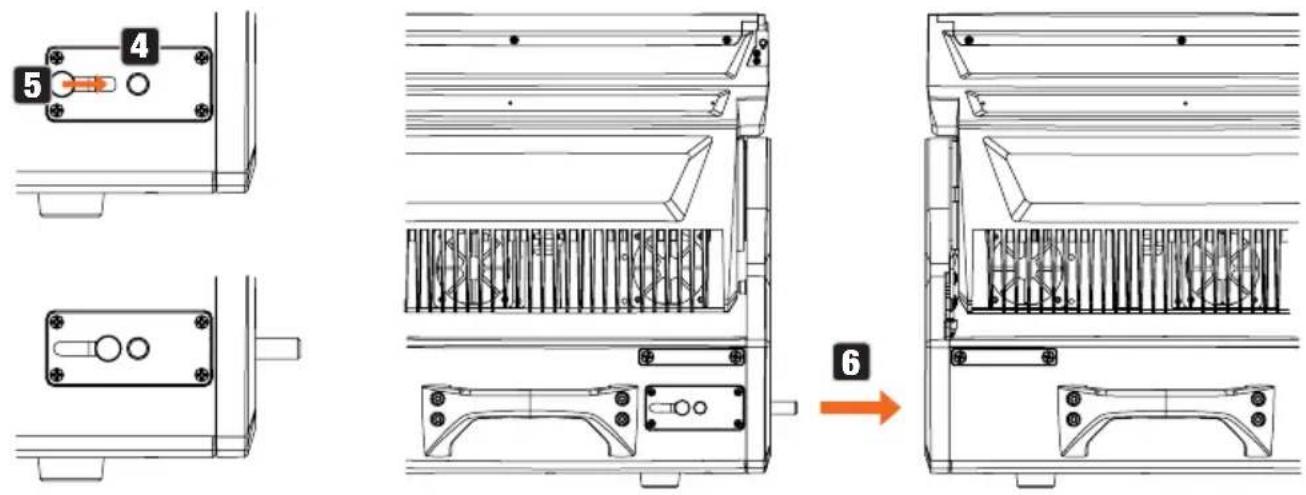

Per formare facilmente una linea uniforme con due o più fari, i fari hanno due bulloni estensibili su un lato e due fori di collegamento corrispondenti sull'altro. Premere il pulsante di rilascio (n. 4) e far scorrere il bullone sulla maniglia (n. 5) verso l'esterno. Assicurarsi che il pulsante di rilascio scatti di nuovo in posizione dopo il processo. Quindi avvicinare i fari (n. 6).
CURA, MANUTENZIONE E RIPARAZIONE
Per garantire il corretto funzionamento del dispositivo a lungo termine, bisogna sottoporla regolarmente alla manutenzione e alle revisioni necessarie. I requisiti di cura e manutenzione richiesti dipendono dall'intensità e dall'ambiente di utilizzo.
In generale raccomandiamo di effettuare un'ispezione visiva prima di ogni uso. Consigliamo inoltre di eseguire tutti i pertinenti interventi di manutenzione indicati di seguito ogni 500 ore di esercizio o, in caso di uso meno intensivo, al massimo dopo un anno. I diritti di garanzia possono essere limitati in caso di difetti derivanti da manutenzione inadeguata.
CURA (eseguita dall'utente)
AVVERTENZA! Prima di effettuare qualsiasi intervento di manutenzione, è necessario scollegare l'alimentatore e, se possibile, staccare tutti i collegamenti del dispositivo.
NOTA! Una cura inadeguata può comportare il danneggiamento e addirittura la distruzione del dispositivo.
- Le superfici dell'alloggiamento devono essere deterse con un panno umido pulito. Assicurarsi che l'umidità non possa penetrare nel dispositivo.
- Gli ingressi e le uscite dell'aria devono essere puliti regolarmente da polvere e sporcizia. Se si utilizza aria compressa, prestare la massima cura per non danneggiare il dispositivo (in questo caso, per esempio, le ventole devono essere bloccate per evitare che si serrino eccessivamente).
-
I cavi e i connettori devono essere puliti regolarmente, e polvere e sporcizia devono essere rimossi.
-
In generale non devono essere utilizzati detergenti o agenti abrasivi, altrimenti la finitura della superficie potrebbe esserne danneggiata.
- I dispositivi vanno riposti in un luogo asciutto e protetto da polvere e sporcizia.
- Per garantire un funzionamento corretto e sicuro, tutte le lenti accessibili o rimovibili e le aperture di emissione della luce devono essere pulite regolarmente.
MANUTENZIONE E RIPARAZIONE (solo da parte di personale qualificato)
PERICOLO! Nel dispositivo sono presenti componenti sotto tensione. Anche dopo la disconnessione dalla rete elettrica, nel dispositivo potrebbe permanere della tensione residua, per esempio a causa di condensatori carichi.
NOTA! Gli interventi di manutenzione e riparazione devono essere eseguiti solo da personale specializzato con sufficienti qualifiche. In caso di dubbio, rivolgersi a un'officina specializzata.
NOTA! Gli interventi di manutenzione eseguiti in modo improprio possono inficiare il diritto di garanzia.
NOTA! Per i set di conversione o retrofit forniti dal produttore, è essenziale osservare le istruzioni di installazione accluse.
ACCESSORI OPZIONALI
CLOTOSL16FILTERA
FILTRO ASIMMETRICO
CLOTOSL16FILTERDA
FILTRO SCURO
CLOTOSL16FILTERDI
FILTRO CON STRUTTURA A DIAMANTE
CLOTOSL16FILTERW
FILTRO CIRCOLARE DA 120°
Per inserire un filtro nel supporto fornito sul faro, aprire le due chiusure scorrevoli all'estremità del faro. A tal fin, far scorrere verso l'alto le chiusure sulla maniglia (n. 1). Ora inserire il filtro (per filtri di 3 mm di spessore, con i bordi fresati rivolti verso l'alto) nelle scanalature e spingerlo nel supporto (n. 2) fino all'arresto. Dopo aver inserito il filtro, chiudere nuovamente la chiusura per evitare che il filtro cada.
| Codice articolo CLOT0SL16 | |
| Categoria di prodotto Testa mobile a LED | |
| Tipo Barra mobile IP65 | |
| LED centralina sorgente luminosa 16 x 50 W | |
| LED centralina mix di colori RGBL | |
| Numero di segmenti di linea LED 32 (linea superiore 16 e linea inferiore 16) | |
| LED a linea mix di colori RGB | |
| Giro verticale +/- 104° | |
| PWM del LED 650 Hz, 1530 Hz, 3600 Hz, 12 kHz, 18,9 kHz, 25 kHz | |
| Risoluzione dimmer 16 bit | |
| Curve dimmer Lineare, esponenziale, logaritmica, curva S | |
| Calibrazione Sì | |
| IRC >85 | |
| CCT | 1800-10000 K |
| Protocolli di controllo DMX, RDM, W-DMX, CRMX | |
| Connessioni dati | Connettore XLR maschio e femmina a 5 poli, 2 RJ45 |
| Display/spie | Display LC |
| Classificazione IP | IP65 per uso temporaneo in esterni |
| Temperatura ambiente nominale | -15 ... 45 °C |
| Sistema di raffreddamento | Ventole a temperatura controllata |
| Tensione di esercizio | 100-240 V CA, 50/60 Hz |
| Consumo energetico max | 730 W |
| Fusibile | T8A, 250 V |
| Collegamento elettrico | Seetronic IP65 |
| Collegamento alimentazione | Seetronic IP65 |
| Corrente max in uscita | 7 A |
| Alloggiamento | Metallo |
| Gruppo di rischio | 1 |
| Distanza minima dalla superficie illuminata | 3 m |
| Distanza minima da materiali normalmente infiammabili | 0,5 m |
| Dimensioni (L × H × P) | 1001 x 300 x 187 mm |
| Peso | 25,8 kg |
SPIEGAZIONE DELLA CLASSE DI PROTEZIONE IP
- La classificazione IP si riferisce solo alla protezione da oggetti solidi e dall'acqua. Non descrive la resistenza generale alle intemperie, come raggi UV, temperatura ecc.
- La prima cifra di identificazione indica la protezione da polvere, oggetti solidi e contatto:
| IP2X | Protezione contro corpi estranei solidi con diametro ≥ 12,5 mm |
| IP3X | Protezione contro corpi estranei solidi con diametro ≥ 2,5 mm |
| IP4X | Protezione contro corpi estranei solidi con diametro ≥ 1,0 mm |
| IP5X | Protezione contro la polvere in quantità nocive e protezione completa contro il contatto |
| IP6X | A tenuta di polvere protezione completa contro il contatto |
| 3. La seconda cifra indica la protezione dall'acqua: | |
| IPX0 | Nessuna protezione |
| IPX1 | Protezione dallo sgocciolamento dell'acqua |
| IPX2 | Protezione contro gocciolamento d'acqua con inclinazione del dispositivo fino a 15° |
| IPX3 | Protezione contro la caduta di acqua nebulizzata fino a 60° rispetto alla verticale |
| IPX4 | Protezione contro gli spruzzi d'acqua da qualsiasi direzione |
| IPX5 | Protezione contro i getti d'acqua (ugello) da qualsiasi angolo |
| IPX6 | Protezione contro forti getti d'acqua |
| IPX7 | Protezione contro immersione temporanea |
- Per conseguire la classe di protezione specificata, sono inoltre necessarie apposite misure per il dispositivo, come cappucci e coperchi ermetici (per esempio, tappi di protezione sulle connessioni non utilizzate).
Il grado di protezione IP del prodotto è riportato nei dati tecnici ed è stampato sul dispositivo.
DISTANZA MINIMA DALLA SUPERFICIE ILLUMINATA
Questo simbolo con l'indicazione della distanza in metri (m) mostra la distanza minima del faro dalla superficie illuminata. Il valore applicabile a questo dispositivo è riportato nei dati tecnici del presente manuale ed è stampato sul dispositivo stesso.
DISTANZA MINIMA DA MATERIALI NORMALMENTE INFIAMMABILI
Questo simbolo con l'indicazione della distanza in metri (m) mostra la distanza minima del dispositivo da materiali normalmente infiammabili. Per il valore valido per questo dispositivo, prendere come riferimento i dati tecnici nel presente manuale!
SMALTIMENTO
IMBALLAGGIO
- Gli imballaggi possono essere riciclati con i consueti metodi di smaltimento.
- Separare l'imballaggio in conformità alle norme sullo smaltimento e alle disposizioni sul riciclaggio vigenti nel proprio Paese.
DISPOSITIVO
- Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. Direttiva RAEE: Rifiuti di apparecchiature elettriche ed elettroniche. Le apparecchiature a vita non devono essere gettate nei rifiuti domestici. A fine vita, l'apparecchiatura deve essere smaltita tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento dei rifiuti urbani. Rispettare le normative in vigore nel proprio Paese!
- Rispettare tutte le leggi sullo smaltimento vigenti nel proprio Paese.
- Come cliente privato, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal venditore del prodotto o dalle autorità regionali competenti.
DICHIARAZIONI DEL PRODUTTORE
Garanzia del produttore e limitazione di responsabilità
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu-Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0.
Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono reperibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf Per l'assistenza, contattare il proprio partner di distribuzione.
Conformità CE
Adam Hall GmbH conferma che questo prodotto soddisfa le seguenti linee guida
(ove applicabili)
Direttiva LVD (bassa tensione, 2014/35/UE)
Direttiva EMC (2014/30/UE)
RoHS (2011/65/UE)
RED (2014/53/UE)
Dichiarazione di Conformità CE
Le dichiarazioni di conformità per i prodotti soggetti alle direttive LVD, CEE e RoHS possono essere richieste a info@adamhall.com.
Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate dalla pagina www.adamhall.com/compliance/.
Con riserva di errori di stampa, modifiche tecniche o di altro tipo.
DMX CONTROL / DMX STEUERUNG
| 43CH Pattern | |||||
| Channel Function | Values | ||||
| 1 Tilt 000 - 255 | 0% to 100% | ||||
| 2 Tilt fine 000 - 255 | |||||
| 3 Dimmer 000 - 255 | 0% to 100% | ||||
| 4 Dimmer fine 000 - 255 | |||||
| 5 | Strobe Functions | 000 - | 005 | Open | |
| 006 - | 010 | Closed | |||
| 011 - | 022 | Ramp up/down slow to fast | |||
| 023 - | 033 | Ramp up/down random slow to fast | |||
| 034 - | 045 | Ramp up slow to fast | |||
| 046 - | 056 | Ramp up random slow to fast | |||
| 057 - | 068 | Ramp down slow to fast | |||
| 069 - | 079 | Ramp down random slow to fast | |||
| 080 - | 102 | Random Strobe effect slow to fast | |||
| 103 - | 127 | Strobe Break effect 5s to 1s (short burst with break) | |||
| 128 - | 250 | Strobe slow to fast (<1Hz to 20Hz) | |||
| 251 - | 255 | Open | |||
| 6 Red 000 - 255 | 0% to 100% | ||||
| 7 Red fine 000 - 255 | |||||
| 8 Green 000 - 255 | 0% to 100% | ||||
| 9 Green fine 000 - 255 | |||||
| 10 | Blue | 000 - | 255 | 0% to 100% | |
| 11 | Blue fine | 000 - | 255 | ||
| 12 | Lime | 000 - | 255 | 0% to 100% | |
| 13 | Lime fine | 000 - | 255 | ||
| 14 | Color Temperature (affects Color Mixing) | 000 - | 005 | Off | |
| 006 - | 006 | Warm white | |||
| 007 - | 046 | Warm white to 2700K | |||
| 047 - | 047 | Bulb | White (2700K) | ||
| 14 | Color Temperature (affects Color Mixing) | 048 - 087 2700K to 3200K |
| 088 - 088 Halogen White (3200K) | ||
| 089 - 128 3200K to 4000K | ||
| 129 - 129 Neutral White (4000K) | ||
| 130 - 169 4000K to 5600K | ||
| 170 - 170 Studio White (5600K) | ||
| 171 - 210 5600K to 6500K | ||
| 211 - 211 Daylight White (6500K) | ||
| 212 - 251 6500K to Cold white | ||
| 252 - 255 Cold white | ||
| 15 | Tint (affects Color Temperature) | 000 - 000 Off |
| 001 - 127 Magenta -> Neutral | ||
| 128 - 128 Neutral | ||
| 129 - 255 Neutral -> Green | ||
| 16 | Color Presets (override Color Mixing & Color Temperature) | 000 - 005 No function |
| 006 - 009 46 Dark Magenta | ||
| 010 - 013 29 Plasa Red | ||
| 014 - 017 26 Bright Red | ||
| 018 - 021 127 Smokey Pink | ||
| 022 - 025 36 Medium Pink | ||
| 026 - 029 19 Fire | ||
| 030 - 033 135 Deep Golden Amber | ||
| 034 - 037 778 Millennium Gold | ||
| 038 - 041 21 Gold Amber | ||
| 042 - 045 157 Pink | ||
| 046 - 049 110 Middle Rose | ||
| 050 - 053 109 Light Salmon | ||
| 054 - 057 35 Light Pink | ||
| 058 - 061 134 Golden Amber | ||
| 062 - 065 17 Surprise Peach | ||
| 066 - 069 746 Brown | ||
| 070 - 073 105 Orange | ||
| 074 - 077 20 Medium Amber | ||
| 078 - 081 768 Egg Yolk Yellow | ||
| 082 - 085 15 Deep Straw | ||
| 16 | Color Presets (override Color Mixing & Color Temperature) | 086 - 089 767 Nectarine |
| 090 - 093 101 Yellow | ||
| 094 - 097 100 Spring Yellow | ||
| 098 - 101 88 Lime Green | ||
| 102 - 105 121 LEE Green | ||
| 106 - 109 738 Jas Green | ||
| 110 - 113 89 Moss Green | ||
| 114 - 117 139 Primary Green | ||
| 118 - 121 124 Dark Green | ||
| 122 - 125 323 Jade | ||
| 126 - 129 354 Special Steel Blue | ||
| 130 - 133 116 Medium Blue-Green | ||
| 134 - 137 183 Moonlight Blue | ||
| 138 - 141 132 Medium Blue | ||
| 142 - 145 119 Dark Blue | ||
| 146 - 149 716 Mikkel Blue | ||
| 150 - 153 71 Tokyo Blue | ||
| 154 - 157 181 Congo Blue | ||
| 158 - 161 799 Special KH Lavender | ||
| 162 - 165 707 Ultimate Violet | ||
| 166 - 169 343 Special Medium Lavender | ||
| 170 - 173 798 Chrysalis Pink | ||
| 174 - 177 701 Provence | ||
| 178 - 181 797 Deep Purple | ||
| 182 - 185 48 Rose Purple | ||
| 186 - 189 345 Fuchsia Pink | ||
| 190 - 193 795 Magical Magenta | ||
| 194 - 197 128 Bright Pink | ||
| 198 - 201 2 Rose Pink | ||
| 202 - 255 No function | ||
| 17 | Color Cross-fade (affects CCT and Color Presets) | 000 - 005 0s (Off) |
| 006 - 105 0,1s - 10s (0,1s Steps) | ||
| 106 - 214 11s - 119s (1s Steps) | ||
| 215 - 244 2m - 4m50s (10s Steps) | ||
| 245 - 255 5m - 15m (1m Steps) |
| 18 Line Dimmer | 000 - 255 0% to | 100% | |||
| 19 | Line Strobe functions | 000 - | 005 Open | ||
| 006 - | 010 Closed | ||||
| 011 - | 022 Ramp up/down slow to fast | ||||
| 023 - | 033 Ramp up/down random slow to fast | ||||
| 034 - | 045 Ramp up slow to fast | ||||
| 046 - | 056 Ramp up random slow to fast | ||||
| 057 - | 068 Ramp down slow to fast | ||||
| 069 - | 079 Ramp down random slow to fast | ||||
| 080 - | 102 Random Strobe effect slow to fast | ||||
| 103 - | 127 | Strobe Break effect 5s to 1s (Short burst with break) | |||
| 128 - | 250 Strobe slow to fast (<1Hz to 20Hz) | ||||
| 251 - | 255 Open | ||||
| 20 Line Red 000 | - 255 0% to 100% | ||||
| 21 Line Green 000 | 0 - 255 0% to 100% | ||||
| 22 Line Blue 000 | - 255 0% to 100% | ||||
| 23 | Line Pattern Selection | 000 - | 005 Off | ||
| 006 - | 026 1 | ||||
| 027 - | 047 2 | ||||
| 048 - | 068 3 | ||||
| 069 - | 089 4 | ||||
| 090 - | 110 5 | ||||
| 111 - | 131 6 | ||||
| 132 - | 152 7 | ||||
| 153 - | 173 8 | ||||
| 174 - | 194 9 | ||||
| 195 - | 215 10 | ||||
| 216 - | 236 11 | ||||
| 237 - | 255 12 | ||||
| 24 | Line Pattern Speed | 000 - 000 Off | |||
| 001 - 063 Line | Pattern Speed slow to fast (Chase) | ||||
| 064 - 064 Line | Pattern Stop | ||||
| 065 - 127 | Line Pattern Speed fast to slow (Chase) (backwards) | ||||
| 128 - 191 Line | Pattern Speed slow to fast (Fade) | ||||
| 192 - 192 Line | Pattern Stop | ||||
| 193 - 255 | Line Pattern Speed fast to slow (Fade) (backwards) | ||||
| 25 | Pattern Selection | 000 - 005 Off | |||
| 006 - 026 1 | |||||
| 027 - 047 2 | |||||
| 048 - 068 3 | |||||
| 069 - 089 4 | |||||
| 090 - 110 5 | |||||
| 111 - 131 6 | |||||
| 132 - 152 7 | |||||
| 153 - 173 8 | |||||
| 174 - 194 9 | |||||
| 195 - 215 10 | |||||
| 216 - 236 11 | |||||
| 237 - 255 12 | |||||
| 26 | Pattern Speed | 000 - 000 Off | |||
| 001 - 063 Pattern Speed slow to fast (Chase) | |||||
| 064 - 064 Pattern Stop | |||||
| 065 - 127 | Pattern Speed fast to slow (Chase) (backwards) | ||||
| 128 - 191 Pattern Speed slow to fast (Fade) | |||||
| 192 - 192 Pattern Stop | |||||
| 193 - 255 | Pattern Speed fast to slow (Fade) (backwards) | ||||
| 27 | Background Dimmer | 000 - 255 | 0% to 100% | ||
| 28 | Background Dimmer fine | 000 - 255 | |||
| 29 | Background Strobe | 000 - 005 Open | ||
| 006 - 010 Closed | ||||
| 011 - 022 Ramp up/down slow to fast | ||||
| 023 - 033 Ramp up/down random slow to fast | ||||
| 034 - 045 Ramp up slow to fast | ||||
| 046 - 056 Ramp up random slow to fast | ||||
| 057 - 068 Ramp down slow to fast | ||||
| 069 - 079 Ramp down random slow to fast | ||||
| 080 - 102 Random Strobe effect slow to fast | ||||
| 103 - 127 | Strobe Break effect 5s to 1s (short burst with break) | |||
| 128 - 250 Strobe slow to fast (<1Hz to 20Hz) | ||||
| 251 - 255 Open | ||||
| 30 | Background Red | 000 - 255 | 0% to 100% | |
| 31 | Background Red fine | 000 - 255 | ||
| 32 | Background Green | 000 - 255 | 0% to 100% | |
| 33 | Background Green fine | 000 - 255 | ||
| 34 | Background Blue | 000 - 255 | 0% to 100% | |
| 35 | Background Blue fine | 000 - 255 | ||
| 36 | Background Lime | 000 - 255 | 0% to 100% | |
| 37 | Background Lime fine | 000 - 255 | ||
| 38 | Background Color Temperature (affects Background Color Mixing) | 000 - 005 Off | ||
| 006 - 006 Warm white | ||||
| 007 - 046 Warm white to 2700K | ||||
| 047 - 047 Bulb White (2700K) | ||||
| 048 - 087 2700K to 3200K | ||||
| 088 - 088 Halogen White (3200K) | ||||
| 38 | Background Color Temperature (affects Background Color Mixing) | 089 - | 128 | 3200K to 4000K |
| 129 - | 129 | Neutral White (4000K) | ||
| 130 - | 169 | 4000K to 5600K | ||
| 170 - | 170 | Studio White (5600K) | ||
| 171 - | 210 | 5600K to 6500K | ||
| 211 - | 211 | Daylight White (6500K) | ||
| 212 - | 251 | 6500K to Cold white | ||
| 252 - | 255 | Cold white | ||
| 39 | Background Tint (affects Background Color Temperature) | 000 - | 000 | Off |
| 001 - | 127 | Magenta -> Neutral | ||
| 128 - | 128 | Neutral | ||
| 129 - | 255 | Neutral -> Green | ||
| 40 | Background Color Presets (override Background Color Mixing & Back-ground Color Temperature) | 000 - | 005 | No function |
| 006 - | 009 | 46 Dark Magenta | ||
| 010 - | 013 | 29 Plasa Red | ||
| 014 - | 017 | 26 Bright Red | ||
| 018 - | 021 | 127 Smokey Pink | ||
| 022 - | 025 | 36 Medium Pink | ||
| 026 - | 029 | 19 Fire | ||
| 030 - | 033 | 135 Deep Golden Amber | ||
| 034 - | 037 | 778 Millennium Gold | ||
| 038 - | 041 | 21 Gold Amber | ||
| 042 - | 045 | 157 Pink | ||
| 046 - | 049 | 110 Middle Rose | ||
| 050 - | 053 | 109 Light Salmon | ||
| 054 - | 057 | 35 Light Pink | ||
| 058 - | 061 | 134 Golden Amber | ||
| 062 - | 065 | 17 Surprise Peach | ||
| 066 - | 069 | 746 Brown | ||
| 070 - | 073 | 105 Orange | ||
| 074 - | 077 | 20 Medium Amber | ||
| 078 - | 081 | 768 Egg Yolk Yellow | ||
| 082 - | 085 | 15 Deep Straw | ||
| 086 - | 089 | 767 Nectarine | ||
| 40 | Background Color Presets (override Background Color Mixing & Back-ground Color Temperature) | 090 - | 093 | 101 | Yellow |
| 094 - | 097 | 100 | Spring Yellow | ||
| 098 - | 101 | 88 | Lime Green | ||
| 102 - | 105 | 121 | LEE Green | ||
| 106 - | 109 | 738 | Jas Green | ||
| 110 - | 113 | 89 | Moss Green | ||
| 114 - | 117 | 139 | Primary Green | ||
| 118 - | 121 | 124 | Dark Green | ||
| 122 - | 125 | 323 | Jade | ||
| 126 - | 129 | 354 | Special Steel Blue | ||
| 130 - | 133 | 116 | Medium Blue-Green | ||
| 134 - | 137 | 183 | Moonlight Blue | ||
| 138 - | 141 | 132 | Medium Blue | ||
| 142 - | 145 | 119 | Dark Blue | ||
| 146 - | 149 | 716 | Mikkel Blue | ||
| 150 - | 153 | 71 | Tokyo Blue | ||
| 154 - | 157 | 181 | Congo Blue | ||
| 158 - | 161 | 799 | Special KH Lavender | ||
| 162 - | 165 | 707 | Ultimate Violet | ||
| 166 - | 169 | 343 | Special Medium Lavender | ||
| 170 - | 173 | 798 | Chrysalis Pink | ||
| 174 - | 177 | 701 | Provence | ||
| 178 - | 181 | 797 | Deep Purple | ||
| 182 - | 185 | 48 | Rose Purple | ||
| 186 - | 189 | 345 | Fuchsia Pink | ||
| 190 - | 193 | 795 | Magical Magenta | ||
| 194 - | 197 | 128 | Bright Pink | ||
| 198 - | 201 | 2 Rose | Pink | ||
| 202 - | 255 | No function | |||
| 41 | Background Color Cross-fade (affects Background CCT and Background Color Pre-sets) | 000 - | 005 | 0s (Off) | |
| 006 - | 105 | 0,1s | - 10s (0,1s Steps) | ||
| 106 - | 214 | 11s | - 119s (1s Steps) | ||
| 215 - | 244 | 2m | - 4m50s (10s Steps) | ||
| 245 - | 255 | 5m | - 15m (1m Steps) | ||
| 42 Zoom 000 - 255 Narrow to Wide | |||||
| 43 | Device settings (hold value for 3 seconds) (please read remark 1*) | 000 - | 005 | No function | |
| 006 - | 007 | Blackout while P/T moving On | |||
| 008 - | 009 | Blackout while P/T moving Off | |||
| 010 - | 013 | No function | |||
| 014 - | 015 | Sun Protection On | |||
| 016 - | 017 | Sun Protection Off | |||
| 018 - | 019 | Sleep Mode On | |||
| 020 - | 021 | Sleep Mode Off/Wake Up | |||
| 022 - | 024 | No function | |||
| 025 - | 025 | Record User Scene 1 | |||
| 026 - | 026 | Record User Scene 2 | |||
| 027 - | 027 | Record User Scene 3 | |||
| 028 - | 028 | Record User Scene 4 | |||
| 029 - | 029 | Record User Scene 5 | |||
| 030 - | 030 | Record User Scene 6 | |||
| 031 - | 031 | Record User Scene 7 | |||
| 032 - | 032 | Record User Scene 8 | |||
| 033 - | 045 | No function | |||
| 046 - | 047 | Invert Tilt On | |||
| 048 - | 049 | Invert Tilt Off | |||
| 050 - | 057 | No Function | |||
| 058 - | 059 | Pixel Mirroring Off | |||
| 060 - | 061 | Pixel Mirroring On | |||
| 062 - | 073 | No function | |||
| 074 - | 075 | Dimmer Response LED | |||
| 076 - | 077 | Dimmer Response Halogen | |||
| 43 | Device settings(hold value for 3 seconds)(please read remark 1*) | 078 - | 081 | No function |
| 082 - | 083 | DTW (Redshift) On | ||
| 084 - | 085 | DTW (Redshift) Off | ||
| 086 - | 093 | No function | ||
| 094 - | 095 | Silent movement On | ||
| 096 - | 097 | Silent movement Off | ||
| 098 - | 099 | Fan Auto | ||
| 100 - | 101 | Fan Off | ||
| 102 - | 103 | Fan Constant Low | ||
| 104 - | 105 | Fan Constant Medium | ||
| 106 - | 107 | Fan Constant High | ||
| 108 - | 119 | No function | ||
| 120 - | 121 | PWM 1 (650 Hz) | ||
| 122 - | 123 | PWM 2 (1530 Hz) | ||
| 124 - | 125 | PWM 3 (3600 Hz) | ||
| 126 - | 127 | PWM 4 (12000 Hz) | ||
| 128 - | 129 | PWM 5 (18900 Hz) | ||
| 130 - | 131 | PWM 6 (25000 Hz) | ||
| 132 - | 135 | No function | ||
| 136 - | 137 | User Calibration | ||
| 138 - | 139 | Smart Calibration | ||
| 140 - | 141 | Display Always On | ||
| 142 - | 143 | Display Off after 20s | ||
| 144 - | 163 | No function | ||
| 164 - | 165 | Dimmer Curve Linear | ||
| 166 - | 167 | Dimmer Curve Exponential | ||
| 168 - | 169 | Dimmer Curve Logarithmic | ||
| 170 - | 171 | Dimmer Curve S-Curve | ||
| 172 - | 173 | No function | ||
| 174 - | 175 | Zoomlink ON | ||
| 176 - | 177 | Zoomlink OFF | ||
| 178 - | 221 | No function | ||
| 222 - | 223 | Reset Pan / Tilt | ||
| 224 - | 233 | No function | ||
| 234 - | 235 | Reset Head | ||
| 43 | Device settings (hold value for 3 seconds) (please read remark 1*) | 236 - | 237 | Reset All |
| 238 - | 239 | No function | ||
| 240 - | 241 | Load Factory Defaults | ||
| 242 - | 243 | No function | ||
| 244 - | 245 | Load User Default A | ||
| 246 - | 247 | Load User Default B | ||
| 248 - | 249 | Load User Default C | ||
| 250 - | 255 | No function |
| 10CH Dual Input | 20CH Dual Input Ext | |||||
| Channel Channel | Function Values | |||||
| 1 1 Tilt 000 - 255 | 0% to 100% | |||||
| 2 2 Tilt fine 000 - 255 | ||||||
| 3 3 Dimmer 000 - 255 | 0% to 100% | |||||
| 4 4 Dimmer fine 000 - 255 | ||||||
| 5 | 5 | Strobe Functions | 000 - | 005 | Open | |
| 006 - | 010 | Closed | ||||
| 011 - | 022 | Ramp up/down slow to fast | ||||
| 023 - | 033 | Ramp up/down random slow to fast | ||||
| 034 - | 045 | Ramp up slow to fast | ||||
| 046 - | 056 | Ramp up random slow to fast | ||||
| 057 - | 068 | Ramp down slow to fast | ||||
| 069 - | 079 | Ramp down random slow to fast | ||||
| 080 - | 102 | Random Strobe effect slow to fast | ||||
| 103 - | 127 | Strobe Break effect 5s to 1s (short burst with break) | ||||
| 128 - | 250 | Strobe slow to fast (<1Hz to 20Hz) | ||||
| 251 - | 255 | Open | ||||
| 6 Red 000 - | 255 0% to 100% | |||||
| 7 Green 000 - | 255 0% to 100% | |||||
| 8 Blue 000 - | 255 0% to 100% | |||||
| 9 Lime 000 - | 255 0% to 100% | |||||
| 10 | Color Temperature (affects Color Mixing) | 000 - | 005 Off | |||
| 006 - | 006 Warm white | |||||
| 007 - | 046 Warm white to 2700K | |||||
| 047 - | 047 Bulb White (2700K) | |||||
| 048 - | 087 2700K to 3200K | |||||
| 088 - | 088 Halogen White (3200K) | |||||
| 089 - | 128 3200K to 4000K | |||||
| 129 - | 129 Neutral White (4000K) | |||||
| 130 - | 169 4000K to 5600K | |||||
| 170 - | 170 Studio White (5600K) | |||||
| 171 - | 210 5600K to 6500K | |||||
| 211 - | 211 Daylight White (6500K) | |||||
| 212 - | 251 6500K to Cold white | |||||
| 252 - | 255 Cold white | |||||
| 11 | Tint (affects Color Temperature) | 000 - | 000 Off | |||
| 001 - | 127 Magenta -> Neutral | |||||
| 128 - | 128 Neutral | |||||
| 129 - | 255 Neutral -> Green | |||||
| 6 12 Line Dimmer | 000 - | 255 0% to 100% | ||||
| 7 | 13 | Line Strobe functions | 000 - | 005 Open | ||
| 006 - | 010 Closed | |||||
| 011 - | 022 Ramp up/down slow to fast | |||||
| 023 - | 033 | Ramp up/down random slow to fast | ||||
| 034 - | 045 Ramp up slow to fast | |||||
| 046 - | 056 Ramp up random slow to fast | |||||
| 057 - | 068 Ramp down slow to fast | |||||
| 069 - | 079 | Ramp down random slow to fast | ||||
| 080 - | 102 | Random Strobe effect slow to fast | ||||
| 7 | 13 | Line Strobe functions | 103 - | 127 | Strobe Break effect 5s to 1s (short burst with break) | |
| 128 - | 250 | Strobe slow to fast (<1Hz to 20Hz) | ||||
| 251 - | 255 | Open | ||||
| 14 Line Red | 000 - 255 0% to | 100% | ||||
| 15 Line Green | 000 - 255 0% to | 100% | ||||
| 16 Line Blue | 000 - 255 0% to | 100% | ||||
| 8 17 Zoom 1 000 | - 255 Narrow to Wide | |||||
| 9 18 Zoom 2 000 | - 255 Narrow to Wide | |||||
| 19 | LED Control Crossfade | 000 - | 005 | Pixel controlled by channels 6 to 9 and 14 to 16 | ||
| 006 - | 249 | Linear Crossfade to second input | ||||
| 250 - | 255 | Pixel controlled by second protocol | ||||
| 10 20 | Device settings (hold value for 3 seconds) (please read remark 1*) | 000 - | 005 | No function | ||
| 006 - | 007 | Blackout while P/T moving On | ||||
| 008 - | 009 | Blackout while P/T moving Off | ||||
| 010 - | 013 | No function | ||||
| 014 - | 015 | Sun Protection On | ||||
| 016 - | 017 | Sun Protection Off | ||||
| 018 - | 019 | Sleep | Mode On | |||
| 020 - | 021 | Sleep | Mode Off/Wake Up | |||
| 022 - | 024 | No function | ||||
| 025 - | 025 | Record User Scene 1 | ||||
| 026 - | 026 | Record User Scene 2 | ||||
| 027 - | 027 | Record User Scene 3 | ||||
| 028 - | 028 | Record User Scene 4 | ||||
| 029 - | 029 | Record User Scene 5 | ||||
| 030 - | 030 | Record User Scene 6 | ||||
| 031 - | 031 | Record User Scene 7 | ||||
| 032 - | 032 | Record User Scene 8 | ||||
| 033 - | 045 | No function | ||||
| 10 20 | Device settings(hold value for3 seconds)(please readremark 1*) | 046 - | 047 | Invert | Tilt On | |
| 048 - | 049 | Invert | Tilt Off | |||
| 050 - | 057 | No Function | ||||
| 058 - | 059 | Pixel | Mirroring Off | |||
| 060 - | 061 | Pixel | Mirroring On | |||
| 062 - | 073 | No function | ||||
| 074 - | 075 | Dimmer Response LED | ||||
| 076 - | 077 | Dimmer Response Halogen | ||||
| 078 - | 081 | No function | ||||
| 082 - | 083 | DTW (Redshift) On | ||||
| 084 - | 085 | DTW (Redshift) Off | ||||
| 086 - | 093 | No function | ||||
| 094 - | 095 | Silent movement On | ||||
| 096 - | 097 | Silent movement Off | ||||
| 098 - | 099 | Fan Auto | ||||
| 100 - | 101 | Fan Off | ||||
| 102 - | 103 | Fan Constant Low | ||||
| 104 - | 105 | Fan Constant Medium | ||||
| 106 - | 107 | Fan Constant High | ||||
| 108 - | 119 | No function | ||||
| 120 - | 121 | PWM 1 (650 Hz) | ||||
| 122 - | 123 | PWM 2 (1530 Hz) | ||||
| 124 - | 125 | PWM 3 (3600 Hz) | ||||
| 126 - | 127 | PWM 4 (12000 Hz) | ||||
| 128 - | 129 | PWM 5 (18900 Hz) | ||||
| 130 - | 131 | PWM 6 (25000 Hz) | ||||
| 132 - | 135 | No function | ||||
| 136 - | 137 | User Calibration | ||||
| 138 - | 139 | Smart Calibration | ||||
| 140 - | 141 | Display Always On | ||||
| 142 - | 143 | Display Off after 20s | ||||
| 144 - | 163 | No function | ||||
| 164 - | 165 | Dimmer Curve Linear | ||||
| 166 - | 167 | Dimmer Curve Exponential | ||||
| 168 - | 169 | Dimmer Curve Logarithmic | ||||
| 10 20 | Device settings (hold value for 3 seconds) (please read remark 1*) | 170 - | 171 Dimmer Curve S-Curve | |||
| 172 - | 173 No function | |||||
| 174 - | 175 Zoom link ON | |||||
| 176 - | 177 Zoom link OFF | |||||
| 178 - | 221 No function | |||||
| 222 - | 223 Reset Pan / Tilt | |||||
| 224 - | 233 No function | |||||
| 234 - | 235 Reset Head | |||||
| 236 - | 237 Reset All | |||||
| 238 - | 239 No function | |||||
| 240 - | 241 Load Factory Defaults | |||||
| 242 - | 243 No function | |||||
| 244 - | 245 Load User Default A | |||||
| 246 - | 247 Load User Default B | |||||
| 248 - | 249 Load User Default C | |||||
| 250 - | 255 No function | |||||
| 11 21 Red 1 000 | - 255 0% to | 100% | ||||
| 12 22 Green 1 000 | - 255 0% to | 100% | ||||
| 13 23 Blue 1 000 | - 255 0% to | 100% | ||||
| 14 24 Lime 1 000 | - 255 0% to | 100% | ||||
| 15 25 Red 2 000 | - 255 0% to | 100% | ||||
| 16 26 Green 2 000 | - 255 0% to | 100% | ||||
| 17 27 Blue 2 000 | - 255 0% to | 100% | ||||
| 18 28 Lime 2 000 | - 255 0% to | 100% | ||||
| 19 29 Red 3 000 | - 255 0% to | 100% | ||||
| 20 30 Green 3 000 | - 255 0% to | 100% | ||||
| 21 31 Blue 3 000 | - 255 0% to | 100% | ||||
| 22 32 Lime 3 000 | - 255 0% to | 100% | ||||
| 23 33 Red 4 000 | - 255 0% to | 100% | ||||
| 24 34 Green 4 000 | - 255 0% to | 100% | ||||
| 25 35 Blue 4 000 | - 255 0% to | 100% | ||||
| 26 36 Lime 4 000 | - 255 0% to | 100% | ||||
| 27 37 Red 5 000 | - 255 0% to | 100% | ||||
| 28 38 Green 5 000 | - 255 0% to | 100% | ||||
| 29 39 Blue 5 000 | - 255 0% to | 100% | ||||
| 30 40 Lime 5 000 - 255 0% to 100% | ||||||
| 31 41 Red 6 000 - 255 0% to 100% | ||||||
| 32 42 Green 6 000 - 255 0% to 100% | ||||||
| 33 43 Blue 6 000 - 255 0% to 100% | ||||||
| 34 44 Lime 6 000 - 255 0% to 100% | ||||||
| 35 45 Red 7 000 - 255 0% to 100% | ||||||
| 36 46 Green 7 000 - 255 0% to 100% | ||||||
| 37 47 Blue 7 000 - 255 0% to 100% | ||||||
| 38 48 Lime 7 000 - 255 0% to 100% | ||||||
| 39 49 Red 8 000 - 255 0% to 100% | ||||||
| 40 50 Green 8 000 - 255 0% to 100% | ||||||
| 41 51 Blue 8 000 - 255 0% to 100% | ||||||
| 42 52 Lime 8 000 - 255 0% to 100% | ||||||
| 43 53 Red 9 000 - 255 0% to 100% | ||||||
| 44 54 Green 9 000 - 255 0% to 100% | ||||||
| 45 55 Blue 9 000 - 255 0% to 100% | ||||||
| 46 56 Lime 9 000 - 255 0% to 100% | ||||||
| 47 57 Red 10 000 - 255 0% to 100% | ||||||
| 48 58 Green 10 000 - 255 0% to 100% | ||||||
| 49 59 Blue 10 000 - 255 0% to 100% | ||||||
| 50 60 Lime 10 000 - 255 0% to 100% | ||||||
| 51 61 Red 11 000 - 255 0% to 100% | ||||||
| 52 62 Green 11 000 - 255 0% to 100% | ||||||
| 53 63 Blue 11 000 - 255 0% to 100% | ||||||
| 54 64 Lime 11 000 - 255 0% to 100% | ||||||
| 55 65 Red 12 000 - 255 0% to 100% | ||||||
| 56 66 Green 12 000 - 255 0% to 100% | ||||||
| 57 67 Blue 12 000 - 255 0% to 100% | ||||||
| 58 68 Lime 12 000 - 255 0% to 100% | ||||||
| 59 69 Red 13 000 - 255 0% to 100% | ||||||
| 60 70 Green 13 000 - 255 0% to 100% | ||||||
| 61 71 Blue 13 000 - 255 0% to 100% | ||||||
| 62 72 Lime 13 000 - 255 0% to 100% | ||||||
| 63 73 Red 14 000 - 255 0% to 100% | ||||||
| 64 74 Green 14 000 - 255 0% to 100% | ||||||
| 65 75 Blue 14 000 - 255 0% to 100% | ||||||
| 66 76 Lime 14 000 - 255 0% to 100% | ||||||
| 67 77 Red 15 000 - 255 0% to 100% | ||||||
| 68 78 Green 15 000 - 255 0% to 100% | ||||||
| 69 79 Blue 15 000 - 255 0% to 100% | ||||||
| 70 80 Lime 15 000 - 255 0% to 100% | ||||||
| 71 81 Red 16 000 - 255 0% to 100% | ||||||
| 72 82 Green 16 000 - 255 0% to 100% | ||||||
| 73 83 Blue 16 000 - 255 0% to 100% | ||||||
| 74 84 Lime 16 000 - 255 0% to 100% | ||||||
| 75 85 Line Top Red 1 000 - 255 0% to 100% | ||||||
| 76 86 | Line Top Green 1 | 000 - 255 0% to 100% | ||||
| 77 87 Line Top Blue 1 000 - 255 0% to 100% | ||||||
| 78 88 Line Top Red 2 000 - 255 0% to 100% | ||||||
| 79 89 | Line Top Green 2 | 000 - 255 0% to 100% | ||||
| 80 90 Line Top Blue 2 000 - 255 0% to 100% | ||||||
| 81 91 Line Top Red 3 000 - 255 0% to 100% | ||||||
| 82 92 | Line Top Green 3 | 000 - 255 0% to 100% | ||||
| 83 93 Line Top Blue 3 000 - 255 0% to 100% | ||||||
| 84 94 Line Top Red 4 000 - 255 0% to 100% | ||||||
| 85 95 | Line Top Green 4 | 000 - 255 0% to 100% | ||||
| 86 96 Line Top Blue 4 000 - 255 0% to 100% | ||||||
| 87 97 Line Top Red 5 000 - 255 0% to 100% | ||||||
| 88 98 | Line Top Green 5 | 000 - 255 0% to 100% | ||||
| 89 99 Line Top Blue 5 000 - 255 0% to 100% | ||||||
| 90 100 Line Top Red 6 000 - 255 0% to 100% | ||||||
| 91 101 | Line Top Green 6 | 000 - 255 0% to 100% | ||||
| 92 102 Line Top Blue 6 000 - 255 0% to 100% | ||||||
| 93 103 Line Top Red 7 000 - 255 0% to 100% | ||||||
| 94 104 Line Top Green 7 000 - 255 0% to 100% | ||||||
| 95 105 Line Top | Blue 7 000 - | 255 0% to 100% | ||||
| 96 106 Line Top | Red 8 000 - | 255 0% to 100% | ||||
| 97 107 | Line Top Green 8 | 000 - | 255 | 0% to | 100% | |
| 98 108 Line Top | Blue 8 000 - | 255 0% to 100% | ||||
| 99 109 Line Top | Red 9 000 - | 255 0% to 100% | ||||
| 100 110 | Line Top Green 9 | 000 - | 255 | 0% to | 100% | |
| 101 111 Line Top | Blue 9 000 - | 255 0% to 100% | ||||
| 102 112 | Line Top Red 10 | 000 - | 255 | 0% to | 100% | |
| 103 113 | Line Top Green 10 | 000 - | 255 | 0% to | 100% | |
| 104 114 | Line Top Blue 10 | 000 - | 255 | 0% to | 100% | |
| 105 115 | Line Top Red 11 | 000 - | 255 | 0% to | 100% | |
| 106 116 | Line Top Green 11 | 000 - | 255 | 0% to | 100% | |
| 107 117 | Line Top Blue 11 | 000 - | 255 | 0% to | 100% | |
| 108 118 | Line Top Red 12 | 000 - | 255 | 0% to | 100% | |
| 109 119 | Line Top Green 12 | 000 - | 255 | 0% to | 100% | |
| 110 120 | Line Top Blue 12 | 000 - | 255 | 0% to | 100% | |
| 111 121 | Line Top Red 13 | 000 - | 255 | 0% to | 100% | |
| 112 122 | Line Top Green 13 | 000 - | 255 | 0% to | 100% | |
| 113 123 | Line Top Blue 13 | 000 - | 255 | 0% to | 100% | |
| 114 124 | Line Top Red 14 | 000 - | 255 | 0% to | 100% | |
| 115 125 | Line Top Green 14 | 000 - | 255 | 0% to | 100% | |
| 116 126 | Line Top Blue 14 | 000 - | 255 | 0% to | 100% | |
| 117 127 | Line Top Red 15 | 000 - | 255 | 0% to | 100% | |
| 118 128 | Line Top Green 15 | 000 - | 255 | 0% to | 100% | |
| 119 129 | Line Top Blue 15 | 000 - | 255 | 0% to | 100% | |
| 120 130 | Line Top Red 16 | 000 - | 255 | 0% to | 100% | |
| 121 131 | Line Top Green 16 | 000 - | 255 | 0% to | 100% | |
| 122 132 | Line Top Blue 16 | 000 - | 255 | 0% to | 100% | |
| 123 133 | Line Bottom Red 1 | 000 - | 255 | 0% to | 100% | |
| 124 134 | Line Bottom Green 1 | 000 - | 255 | 0% to | 100% | |
| 125 135 | Line Bottom Blue 1 | 000 - | 255 | 0% to | 100% | |
| 126 136 | Line Bottom Red 2 | 000 - | 255 | 0% to | 100% | |
| 127 137 | Line Bottom Green 2 | 000 - | 255 | 0% to | 100% | |
| 128 138 | Line Bottom Blue 2 | 000 - | 255 | 0% to | 100% | |
| 129 139 | Line Bottom Red 3 | 000 - | 255 | 0% to | 100% | |
| 130 140 | Line Bottom Green 3 | 000 - | 255 | 0% to | 100% | |
| 131 141 | Line Bottom Blue 3 | 000 - | 255 | 0% to | 100% | |
| 132 142 | Line Bottom Red 4 | 000 - | 255 | 0% to | 100% | |
| 133 143 | Line Bottom Green 4 | 000 - | 255 | 0% to | 100% | |
| 134 144 | Line Bottom Blue 4 | 000 - | 255 | 0% to | 100% | |
| 135 145 | Line Bottom Red 5 | 000 - | 255 | 0% to | 100% | |
| 136 146 | Line Bottom Green 5 | 000 - | 255 | 0% to | 100% | |
| 137 147 | Line Bottom Blue 5 | 000 - | 255 | 0% to | 100% | |
| 138 148 | Line Bottom Red 6 | 000 - | 255 | 0% to | 100% | |
| 139 149 | Line Bottom Green 6 | 000 - | 255 | 0% to | 100% | |
| 140 150 | Line Bottom Blue 6 | 000 - | 255 | 0% to | 100% | |
| 141 151 | Line Bottom Red 7 | 000 - | 255 | 0% to | 100% | |
| 142 152 | Line Bottom Green 7 | 000 - | 255 | 0% to | 100% | |
| 143 153 | Line Bottom Blue 7 | 000 - | 255 | 0% to | 100% | |
| 144 154 | Line Bottom Red 8 | 000 - | 255 | 0% to | 100% | |
| 145 155 | Line Bottom Green 8 | 000 - | 255 | 0% to | 100% | |
| 146 156 | Line Bottom Blue 8 | 000 - | 255 | 0% to | 100% | |
| 147 157 | Line Bottom Red 9 | 000 - | 255 | 0% to | 100% | |
| 148 158 | Line Bottom Green 9 | 000 - | 255 | 0% to | 100% | |
| 149 159 | Line Bottom Blue 9 | 000 - | 255 | 0% to | 100% | |
| 150 160 | Line Bottom Red 10 | 000 - | 255 | 0% to | 100% | |
| 151 161 | Line Bottom Green 10 | 000 - | 255 | 0% to | 100% | |
| 152 162 | Line Bottom Blue 10 | 000 - | 255 | 0% to | 100% | |
| 153 163 | Line Bottom Red 11 | 000 - | 255 | 0% to | 100% | |
| 154 164 | Line Bottom Green 11 | 000 - | 255 | 0% to | 100% | |
| 155 165 | Line Bottom Blue 11 | 000 - | 255 | 0% to | 100% | |
| 156 166 | Line Bottom Red 12 | 000 - | 255 | 0% to | 100% | |
| 157 167 | Line Bottom Green 12 | 000 - | 255 | 0% to | 100% | |
| 158 168 | Line Bottom Blue 12 | 000 - | 255 | 0% to | 100% | |
| 159 169 | Line Bottom Red 13 | 000 - | 255 | 0% to | 100% | |
| 160 170 | Line Bottom Green 13 | 000 - | 255 | 0% to | 100% | |
| 161 171 | Line Bottom Blue 13 | 000 - | 255 | 0% to | 100% | |
| 162 172 | Line Bottom Red 14 | 000 - | 255 | 0% to | 100% | |
| 163 173 | Line Bottom Green 14 | 000 - | 255 | 0% to | 100% | |
| 164 174 | Line Bottom Blue 14 | 000 - | 255 | 0% to | 100% | |
| 165 175 | Line Bottom Red 15 | 000 - | 255 | 0% to | 100% | |
| 166 176 | Line Bottom Green 15 | 000 - | 255 | 0% to | 100% | |
| 167 177 | Line Bottom Blue 15 | 000 - | 255 | 0% to | 100% | |
| 168 178 | Line Bottom Red 16 | 000 - | 255 | 0% to | 100% | |
| 169 179 | Line Bottom Green 16 | 000 - | 255 | 0% to | 100% | |
| 170 180 | Line Bottom Blue 16 | 000 - | 255 | 0% to | 100% | |
| 20CH Effect | 24CH Wash | ||||
| Channel Channel Function Values | |||||
| 1 1 Tilt 000 - 255 0% to 100% | |||||
| 2 2 Tilt fine 000 - 255 | |||||
| 3 3 Dimmer 000 - 255 0% to 100% | |||||
| 4 4 Dimmer fine 000 - 255 | |||||
| 5 5 Strobe Func- | tions | 000 - 005 Open | |||
| 006 - 010 Closed | |||||
| 011 - 022 Ramp up/down slow to fast | |||||
| 023 - 033 Ramp up/down random slow to fast | |||||
| 034 - 045 Ramp up slow to fast | |||||
| 046 - 056 Ramp up random slow to fast | |||||
| 057 - 068 Ramp down slow to fast | |||||
| 069 - 079 Ramp down random slow to fast | |||||
| 080 - 102 Random Strobe effect slow to fast | |||||
| 103 - 127 Strobe Break effect 5s to 1s (short burst with break) | |||||
| 128 - 250 Strobe slow to fast (<1Hz to 20Hz) | |||||
| 251 - 255 Open | |||||
| 6 6 Red 000 - 255 | 0% to 100% | ||||
| 7 Red fine 000 - 255 | |||||
| 7 8 Green | 000 - 255 | 0% to 100% | |||
| 9 Green fine 000 - 255 | |||||
| 8 10 | Blue | 000 - 255 | 0% to 100% | ||
| 11 | Blue fine | 000 - 255 | |||
| 9 12 | Lime | 000 - 255 | 0% to 100% | ||
| 13 | Lime fine | 000 - 255 | |||
| 14 | Color Temperature (affects Color Mixing) | 000 - 005 Off | |||
| 006 - 006 Warm white | |||||
| 007 - 046 Warm white to 2700K | |||||
| 047 - 047 Bulb White (2700K) | |||||
| 048 - 087 2700K to 3200K | |||||
| 088 - 088 Halogen White (3200K) | |||||
| 089 - 128 3200K to 4000K | |||||
| 14 | Color Temperature (affects Color Mixing) | 129 - 129 Neutral White (4000K) | |||
| 130 - 169 4000K to 5600K | |||||
| 170 - 170 Studio White (5600K) | |||||
| 171 - 210 5600K to 6500K | |||||
| 211 - 211 Daylight White (6500K) | |||||
| 212 - 251 6500K to Cold white | |||||
| 252 - 255 Cold white | |||||
| 15 | Tint (affects Color Temperature) | 000 - 000 Off | |||
| 001 - 127 Magenta -> Neutral | |||||
| 128 - 128 Neutral | |||||
| 129 - 255 Neutral -> Green | |||||
| 16 | Color Presets (override Color Mixing & Color Temperature) | 000 - 005 No function | |||
| 006 - 009 46 Dark Magenta | |||||
| 010 - 013 29 Plasa Red | |||||
| 014 - 017 26 Bright Red | |||||
| 018 - 021 127 Smokey Pink | |||||
| 022 - 025 36 Medium Pink | |||||
| 026 - 029 19 Fire | |||||
| 030 - 033 135 Deep Golden Amber | |||||
| 034 - 037 778 Millennium Gold | |||||
| 038 - 041 21 Gold Amber | |||||
| 042 - 045 157 Pink | |||||
| 046 - 049 110 Middle Rose | |||||
| 050 - 053 109 Light Salmon | |||||
| 054 - 057 35 Light Pink | |||||
| 058 - 061 134 Golden Amber | |||||
| 062 - 065 17 Surprise Peach | |||||
| 066 - 069 746 Brown | |||||
| 070 - 073 105 Orange | |||||
| 074 - 077 20 Medium Amber | |||||
| 078 - 081 768 Egg Yolk Yellow | |||||
| 082 - 085 15 Deep Straw | |||||
| 086 - 089 767 Nectarine | |||||
| 090 - 093 101 Yellow | |||||
| 094 - 097 100 Spring Yellow | |||||
| 098 - 101 88 Lime Green | |||||
| 102 - 105 121 LEE Green | |||||
| 106 - 109 738 Jas Green | |||||
| 110 - 113 89 Moss Green | |||||
| 114 - 117 139 Primary Green | |||||
| 118 - 121 124 Dark Green | |||||
| 122 - 125 323 Jade | |||||
| 126 - 129 354 Special Steel Blue | |||||
| 130 - 133 116 Medium Blue-Green | |||||
| 134 - 137 183 Moonlight Blue | |||||
| 138 - 141 132 Medium Blue | |||||
| 142 - 145 119 Dark Blue | |||||
| 146 - 149 716 Mikkel Blue | |||||
| 150 - 153 71 Tokyo Blue | |||||
| 154 - 157 181 Congo Blue | |||||
| 158 - 161 799 Special KH Lavender | |||||
| 162 - 165 707 Ultimate Violet | |||||
| 166 - 169 343 Special Medium Lavender | |||||
| 170 - 173 798 Chrysalis Pink | |||||
| 174 - 177 701 Provence | |||||
| 178 - 181 797 Deep Purple | |||||
| 182 - 185 48 Rose Purple | |||||
| 186 - 189 345 Fuchsia Pink | |||||
| 190 - 193 795 Magical Magenta | |||||
| 194 - 197 128 Bright Pink | |||||
| 198 - 201 2 Rose Pink | |||||
| 202 - 255 No function | |||||
| 17 | Color Cross-fade (affects CCT and Color Presets) | 000 - 005 0s (Off) | |||
| 006 - 105 0,1s - 10s (0,1s Steps) | |||||
| 106 - 214 11s - 119s (1s Steps) | |||||
| 215 - 244 2m - 4m50s (10s Steps) | |||||
| 245 - 255 5m - 15m (1m Steps) | |||||
| 10 18 Line Dimmer | 000 - 255 0% to 100% | ||||
| 11 19 | Line Strobe functions | 000 - 005 Open | |||
| 006 - 010 Closed | |||||
| 011 - 022 Ramp up/down slow to fast | |||||
| 023 - 033 Ramp up/down random slow to fast | |||||
| 034 - 045 Ramp up slow to fast | |||||
| 046 - 056 Ramp up random slow to fast | |||||
| 057 - 068 Ramp down slow to fast | |||||
| 069 - 079 Ramp down random slow to fast | |||||
| 080 - 102 Random Strobe effect slow to fast | |||||
| 103 - 127 | Strobe Break effect 5s to 1s (short burst with break) | ||||
| 128 - 250 Strobe slow to fast (<1Hz to 20Hz) | |||||
| 251 - 255 Open | |||||
| 12 20 Line Red 000 - 255 0% to 100% | |||||
| 13 21 Line Green 000 - 255 0% to 100% | |||||
| 14 22 Line Blue 000 - 255 0% to 100% | |||||
| 15 | Line Pattern Selection | 000 - 005 Off | |||
| 006 - 026 1 | |||||
| 027 - 047 2 | |||||
| 048 - 068 3 | |||||
| 069 - 089 4 | |||||
| 090 - 110 5 | |||||
| 111 - 131 6 | |||||
| 132 - 152 7 | |||||
| 153 - 173 8 | |||||
| 174 - 194 9 | |||||
| 195 - 215 10 | |||||
| 216 - 236 11 | |||||
| 237 - 255 12 | |||||
| 16 | Line Pattern Speed | 000 - 000 Off | |||
| 001 - 063 Line Pattern Speed slow to fast (Chase) | |||||
| 064 - 064 Line Pattern Stop | |||||
| 065 - 127 Line Pattern Speed fast to slow (Chase) (backwards) | |||||
| 128 - 191 Line Pattern Speed slow to fast (Fade) | |||||
| 192 - 192 Line Pattern Stop | |||||
| 193 - 255 | Line Pattern Speed fast to slow (Fade) (backwards) | ||||
| 17 | Pattern Selection | 000 - 005 Off | |||
| 006 - 026 1 | |||||
| 027 - 047 2 | |||||
| 048 - 068 3 | |||||
| 069 - 089 4 | |||||
| 090 - 110 5 | |||||
| 111 - 131 6 | |||||
| 132 - 152 7 | |||||
| 153 - 173 8 | |||||
| 174 - 194 9 | |||||
| 195 - 215 10 | |||||
| 216 - 236 11 | |||||
| 237 - 255 12 | |||||
| 18 | Pattern Speed | 000 - 000 Off | |||
| 001 - 063 Pattern Speed slow to fast (Chase) | |||||
| 064 - 064 Pattern Stop | |||||
| 065 - 127 | Pattern Speed fast to slow (Chase) (back- wards) | ||||
| 128 - 191 Pattern Speed slow to fast (Fade) | |||||
| 192 - 192 Pattern Stop | |||||
| 193 - 255 | Pattern Speed fast to slow (Fade) (back- wards) | ||||
| 19 23 Zoom 000 - 255 Narrow to Wide | |||||
| 20 24 | Device settings (hold value for 3 sec- onds) (please read remark 1*) | 000 - 005 No function | |||
| 006 - 007 Blackout while P/T moving On | |||||
| 008 - 009 Blackout while P/T moving Off | |||||
| 010 - 013 No function | |||||
| 014 - 015 Sun | Protection On | ||||
| 016 - 017 Sun | Protection Off | ||||
| 018 - 019 Sleep Mode On | |||||
| 020 - 021 Sleep Mode Off/Wake Up | |||||
| 022 - 024 No function | |||||
| 20 24 | Device settings(hold value for 3 seconds)(please read remark 1*) | 025 - 025 Record User Scene 1 | |||
| 026 - 026 Record User Scene 2 | |||||
| 027 - 027 Record User Scene 3 | |||||
| 028 - 028 Record User Scene 4 | |||||
| 029 - 029 Record User Scene 5 | |||||
| 030 - 030 Record User Scene 6 | |||||
| 031 - 031 Record User Scene 7 | |||||
| 032 - 032 Record User Scene 8 | |||||
| 033 - 045 No function | |||||
| 046 - 047 Invert Tilt On | |||||
| 048 - 049 Invert Tilt Off | |||||
| 050 - 057 No Function | |||||
| 058 - 059 Pixel Mirroring Off | |||||
| 060 - 061 Pixel Mirroring On | |||||
| 062 - 073 No function | |||||
| 074 - 075 Dimmer Response LED | |||||
| 076 - 077 Dimmer Response Halogen | |||||
| 078 - 081 No function | |||||
| 082 - 083 DTW (Redshift) On | |||||
| 084 - 085 DTW (Redshift) Off | |||||
| 086 - 093 No function | |||||
| 094 - 095 Silent movement On | |||||
| 096 - 097 Silent movement Off | |||||
| 098 - 099 Fan Auto | |||||
| 100 - 101 Fan Off | |||||
| 102 - 103 Fan Constant Low | |||||
| 104 - 105 Fan Constant Medium | |||||
| 106 - 107 Fan Constant High | |||||
| 108 - 119 No function | |||||
| 120 - 121 PWM 1 (650 Hz) | |||||
| 122 - 123 PWM 2 (1530 Hz) | |||||
| 124 - 125 PWM 3 (3600 Hz) | |||||
| 126 - 127 PWM 4 (12000 Hz) | |||||
| 128 - 129 PWM 5 (18900 Hz) | |||||
| 130 - 131 PWM 6 (25000 Hz) | |||||
| 20 24 | Device settings (hold value for 3 seconds) (please read remark 1*) | 132 - 135 No function | |||
| 136 - 137 User Calibration | |||||
| 138 - 139 Smart Calibration | |||||
| 140 - 141 Display Always On | |||||
| 142 - 143 Display Off after 20s | |||||
| 144 - 163 No function | |||||
| 164 - 165 Dimmer Curve Linear | |||||
| 166 - 167 Dimmer Curve Exponential | |||||
| 168 - 169 Dimmer Curve Logarithmic | |||||
| 170 - 171 Dimmer Curve S-Curve | |||||
| 172 - 173 No function | |||||
| 174 - 175 Zoomlink ON | |||||
| 176 - 177 Zoomlink OFF | |||||
| 178 - 221 No function | |||||
| 222 - 223 Reset Pan / Tilt | |||||
| 224 - 233 No function | |||||
| 234 - 235 Reset Head | |||||
| 236 - 237 Reset All | |||||
| 238 - 239 No function | |||||
| 240 - 241 Load Factory Defaults | |||||
| 242 - 243 No function | |||||
| 244 - 245 Load User Default A | |||||
| 246 - 247 Load User Default B | |||||
| 248 - 249 Load User Default C | |||||
| 250 - 255 No function | |||||
| 122CH Pixel | 183CH Pixel Full | ||||
| Channel Channel Function Values | |||||
| 1 1 Tilt 000 - 255 | 0% to 100% | ||||
| 2 2 Tilt fine 000 - 255 | |||||
| 3 3 Dimmer 000 - 255 | 0% to 100% | ||||
| 4 4 Dimmer fine 000 - 255 | |||||
| 5 5 Strobe Functions | 000 - 005 Open | ||||
| 006 - 010 Closed | |||||
| 011 - 022 Ramp up/down slow to fast | |||||
| 023 - 033 Ramp up/down random slow to fast | |||||
| 034 - 045 Ramp up slow to fast | |||||
| 046 - 056 Ramp up random slow to fast | |||||
| 057 - 068 Ramp down slow to fast | |||||
| 069 - 079 Ramp down random slow to fast | |||||
| 080 - 102 Random Strobe effect slow to fast | |||||
| 103 - 127 | Strobe Break effect 5s to 1s (short burst with break) | ||||
| 128 - 250 Strobe slow to fast (<1Hz to 20Hz) | |||||
| 251 - 255 Open | |||||
| 6 Red 000 - 255 | 0% to 100% | ||||
| 7 Red fine 000 - 255 | |||||
| 8 Green 000 - 255 | 0% to 100% | ||||
| 9 Green fine 000 - 255 | |||||
| 10 | Blue | 000 - 255 | 0% to 100% | ||
| 11 | Blue fine | 000 - 255 | |||
| 12 | Lime | 000 - 255 | 0% to 100% | ||
| 13 | Lime fine | 000 - 255 | |||
| 14 | Color Temperature (affects Color Mixing) | 000 | 005 Off | ||
| 006 | 006 Warm white | ||||
| 007 | 046 Warm white to 2700K | ||||
| 047 | 047 Bulb White (2700K) | ||||
| 048 | 087 2700K to 3200K | ||||
| 088 | 088 Halogen White (3200K) | ||||
| 089 | 128 3200K to 4000K | ||||
| 129 | 129 Neutral White (4000K) | ||||
| 130 | 169 4000K to 5600K | ||||
| 170 | 170 Studio White (5600K) | ||||
| 171 | 210 5600K to 6500K | ||||
| 211 | 211 Daylight White (6500K) | ||||
| 212 | 251 6500K to Cold white | ||||
| 252 | 255 Cold white | ||||
| 15 | Tint (affects Color Temperature) | 000 | 000 Off | ||
| 001 | 127 Magenta -> Neutral | ||||
| 128 | 128 Neutral | ||||
| 129 | 255 Neutral -> Green | ||||
| 6 16 Line | Dimmer 0 | 00 - 255 0% to 100% | |||
| 7 | 17 | Line Strobe functions | 000 | 005 Open | |
| 006 | 010 Closed | ||||
| 011 | 022 Ramp up/down slow to fast | ||||
| 023 | 033 Ramp up/down random slow to fast | ||||
| 034 | 045 Ramp up slow to fast | ||||
| 046 | 056 Ramp up random slow to fast | ||||
| 057 | 068 Ramp down slow to fast | ||||
| 069 | 079 Ramp down random slow to fast | ||||
| 080 | 102 Random Strobe effect slow to fast | ||||
| 103 | 127 | Strobe Break effect 5s to 1s (short burst with break) | |||
| 128 | 250 Strobe slow to fast (<1Hz to 20Hz) | ||||
| 251 | 255 Open | ||||
| 18 Line Red | 000 - 255 0% to | 100% | |||
| 19 Line Green | 000 - 255 0% to | 100% | |||
| 20 Line Blue | 000 - 255 0% to | 100% | |||
| 8 21 Zoom 1 000 - 255 Narrow to Wide | ||||
| 9 22 Zoom 2 000 - 255 Narrow to Wide | ||||
| 10 23 | Device settings(hold value for 3 seconds)(please read remark 1*) | 000 - 005 No function | ||
| 006 - 007 Blackout while P/T moving On | ||||
| 008 - 009 Blackout while P/T moving Off | ||||
| 010 - 013 No function | ||||
| 014 - 015 Sun Protection On | ||||
| 016 - 017 Sun Protection Off | ||||
| 018 - 019 Sleep Mode On | ||||
| 020 - 021 Sleep Mode Off/Wake Up | ||||
| 022 - 024 No function | ||||
| 025 - 025 Record User Scene 1 | ||||
| 026 - 026 Record User Scene 2 | ||||
| 027 - 027 Record User Scene 3 | ||||
| 028 - 028 Record User Scene 4 | ||||
| 029 - 029 Record User Scene 5 | ||||
| 030 - 030 Record User Scene 6 | ||||
| 031 - 031 Record User Scene 7 | ||||
| 032 - 032 Record User Scene 8 | ||||
| 033 - 045 No function | ||||
| 046 - 047 Invert Tilt On | ||||
| 048 - 049 Invert Tilt Off | ||||
| 050 - 057 No Function | ||||
| 058 - 059 Pixel Mirroring Off | ||||
| 060 - 061 Pixel Mirroring On | ||||
| 062 - 073 No function | ||||
| 074 - 075 Dimmer Response LED | ||||
| 076 - 077 Dimmer Response Halogen | ||||
| 078 - 081 No function | ||||
| 082 - 083 DTW (Redshift) On | ||||
| 084 - 085 DTW (Redshift) Off | ||||
| 086 - 093 No function | ||||
| 094 - 095 Silent movement On | ||||
| 096 - 097 Silent movement Off | ||||
| 098 - 099 Fan Auto | ||||
| 10 23 | Device settings(hold value for 3 seconds)(please read remark 1*) | 100 - 101 Fan Off | ||
| 102 - 103 Fan Constant Low | ||||
| 104 - 105 Fan Constant Medium | ||||
| 106 - 107 Fan Constant High | ||||
| 108 - 119 No function | ||||
| 120 - 121 PWM 1 (650 Hz) | ||||
| 122 - 123 PWM 2 (1530 Hz) | ||||
| 124 - 125 PWM 3 (3600 Hz) | ||||
| 126 - 127 PWM 4 (12000 Hz) | ||||
| 128 - 129 PWM 5 (18900 Hz) | ||||
| 130 - 131 PWM 6 (25000 Hz) | ||||
| 132 - 135 No function | ||||
| 136 - 137 User Calibration | ||||
| 138 - 139 Smart Calibration | ||||
| 140 - 141 Display Always On | ||||
| 142 - 143 Display Off after 20s | ||||
| 144 - 163 No function | ||||
| 164 - 165 Dimmer Curve Linear | ||||
| 166 - 167 Dimmer Curve Exponential | ||||
| 168 - 169 Dimmer Curve Logarithmic | ||||
| 170 - 171 Dimmer Curve S-Curve | ||||
| 172 - 173 No function | ||||
| 174 - 175 Zoomlink ON | ||||
| 176 - 177 Zoomlink OFF | ||||
| 178 - 221 No function | ||||
| 222 - 223 Reset Pan / Tilt | ||||
| 224 - 233 No function | ||||
| 234 - 235 Reset Head | ||||
| 236 - 237 Reset All | ||||
| 238 - 239 No function | ||||
| 240 - 241 Load Factory Defaults | ||||
| 242 - 243 No function | ||||
| 244 - 245 Load User Default A | ||||
| 246 - 247 Load User Default B | ||||
| 248 - 249 Load User Default C | ||||
| 250 - 255 No function | ||||
| 11 24 Red 1 000 - 255 0% to 100% | ||||
| 12 25 Green 1 000 - 255 0% to 100% | ||||
| 13 26 Blue 1 000 - 255 0% to 100% | ||||
| 14 27 Lime 1 000 - 255 0% to 100% | ||||
| 15 28 Red 2 000 - 255 0% to 100% | ||||
| 16 29 Green 2 000 - 255 0% to 100% | ||||
| 17 30 Blue 2 000 - 255 0% to 100% | ||||
| 18 31 Lime 2 000 - 255 0% to 100% | ||||
| 19 32 Red 3 000 - 255 0% to 100% | ||||
| 20 33 Green 3 000 - 255 0% to 100% | ||||
| 21 34 Blue 3 000 - 255 0% to 100% | ||||
| 22 35 Lime 3 000 - 255 0% to 100% | ||||
| 23 36 Red 4 000 - 255 0% to 100% | ||||
| 24 37 Green 4 000 - 255 0% to 100% | ||||
| 25 38 Blue 4 000 - 255 0% to 100% | ||||
| 26 39 Lime 4 000 - 255 0% to 100% | ||||
| 27 40 Red 5 000 - 255 0% to 100% | ||||
| 28 41 Green 5 000 - 255 0% to 100% | ||||
| 29 42 Blue 5 000 - 255 0% to 100% | ||||
| 30 43 Lime 5 000 - 255 0% to 100% | ||||
| 31 44 Red 6 000 - 255 0% to 100% | ||||
| 32 45 Green 6 000 - 255 0% to 100% | ||||
| 33 46 Blue 6 000 - 255 0% to 100% | ||||
| 34 47 Lime 6 000 - 255 0% to 100% | ||||
| 35 48 Red 7 000 - 255 0% to 100% | ||||
| 36 49 Green 7 000 - 255 0% to 100% | ||||
| 37 50 Blue 7 000 - 255 0% to 100% | ||||
| 38 51 Lime 7 000 - 255 0% to 100% | ||||
| 39 52 Red 8 000 - 255 0% to 100% | ||||
| 40 53 Green 8 000 - 255 0% to 100% | ||||
| 41 54 Blue 8 000 - 255 0% to 100% | ||||
| 42 55 Lime 8 000 - 255 0% to 100% | ||||
| 43 56 Red 9 000 - 255 0% to 100% | ||||
| 44 57 Green 9 000 - 255 0% to 100% | ||||
| 45 58 Blue 9 000 - 255 0% to 100% | ||||
| 46 59 Lime 9 000 - | 255 0% to 100% | ||||
| 47 60 Red 10 000 - | 255 0% to 100% | ||||
| 48 61 Green 10 000 | - 255 0% to 100% | ||||
| 49 62 Blue 10 000 | - 255 0% to 100% | ||||
| 50 63 Lime 10 000 | - 255 0% to 100% | ||||
| 51 64 Red 11 000 - | 255 0% to 100% | ||||
| 52 65 Green 11 000 | - 255 0% to 100% | ||||
| 53 66 Blue 11 000 | - 255 0% to 100% | ||||
| 54 67 Lime 11 000 | - 255 0% to 100% | ||||
| 55 68 Red 12 000 - | 255 0% to 100% | ||||
| 56 69 Green 12 000 | - 255 0% to 100% | ||||
| 57 70 Blue 12 000 | - 255 0% to 100% | ||||
| 58 71 Lime 12 000 | - 255 0% to 100% | ||||
| 59 72 Red 13 000 - | 255 0% to 100% | ||||
| 60 73 Green 13 000 | - 255 0% to 100% | ||||
| 61 74 Blue 13 000 | - 255 0% to 100% | ||||
| 62 75 Lime 13 000 | - 255 0% to 100% | ||||
| 63 76 Red 14 000 - | 255 0% to 100% | ||||
| 64 77 Green 14 000 | - 255 0% to 100% | ||||
| 65 78 Blue 14 000 | - 255 0% to 100% | ||||
| 66 79 Lime 14 000 | - 255 0% to 100% | ||||
| 67 80 Red 15 000 - | 255 0% to 100% | ||||
| 68 81 Green 15 000 | - 255 0% to 100% | ||||
| 69 82 Blue 15 000 | - 255 0% to 100% | ||||
| 70 83 Lime 15 000 | - 255 0% to 100% | ||||
| 71 84 Red 16 000 - | 255 0% to 100% | ||||
| 72 85 Green 16 000 | - 255 0% to 100% | ||||
| 73 86 Blue 16 000 | - 255 0% to 100% | ||||
| 74 87 Lime 16 000 | - 255 0% to 100% | ||||
| 75 88 Line Top Red | 1 000 - 255 0% to 100% | ||||
| 76 89 Line Top Green | 1 000 - 255 0% to 100% | ||||
| 77 90 Line Top Blue | 1 000 - 255 0% to 100% | ||||
| 78 91 Line Top Red | 2 000 - 255 0% to 100% | ||||
| 79 92 Line Top Green | 2 000 - 255 0% to 100% | ||||
| 80 93 Line Top Blue | 2 000 - 255 0% to 100% | ||||
| 81 94 Line Top Red | 3 000 - 255 0% to | 100% | |||
| 82 95 Line Top Green | 3 000 - 255 0% to | 100% | |||
| 83 96 Line Top Blue | 3 000 - 255 0% to | 100% | |||
| 84 97 Line Top Red | 4 000 - 255 0% to | 100% | |||
| 85 98 Line Top Green | 4 000 - 255 0% to | 100% | |||
| 86 99 Line Top Blue | 4 000 - 255 0% to | 100% | |||
| 87 100 Line Top Red | 5 000 - 255 0% to | 100% | |||
| 88 101 Line Top Green | 5 000 - 255 0% to | 100% | |||
| 89 102 Line Top Blue | 5 000 - 255 0% to | 100% | |||
| 90 103 Line Top Red | 6 000 - 255 0% to | 100% | |||
| 91 104 Line Top Green | 6 000 - 255 0% to | 100% | |||
| 92 105 Line Top Blue | 6 000 - 255 0% to | 100% | |||
| 93 106 Line Top Red | 7 000 - 255 0% to | 100% | |||
| 94 107 Line Top Green | 7 000 - 255 0% to | 100% | |||
| 95 108 Line Top Blue | 7 000 - 255 0% to | 100% | |||
| 96 109 Line Top Red | 8 000 - 255 0% to | 100% | |||
| 97 110 Line Top Green | 8 000 - 255 0% to | 100% | |||
| 98 111 Line Top Blue | 8 000 - 255 0% to | 100% | |||
| 99 112 Line Top Red | 9 000 - 255 0% to | 100% | |||
| 100 113 Line Top Green | 9 000 - 255 0% to | 100% | |||
| 101 114 Line Top Blue | 9 000 - 255 0% to | 100% | |||
| 102 115 Line Top Red | 10 000 - 255 0% to | 100% | |||
| 103 116 Line Top Green | 10 000 - 255 0% to | 100% | |||
| 104 117 Line Top Blue | 10 000 - 255 0% to | 100% | |||
| 105 118 Line Top Red | 11 000 - 255 0% to | 100% | |||
| 106 119 Line Top Green | 11 000 - 255 0% to | 100% | |||
| 107 120 Line Top Blue | 11 000 - 255 0% to | 100% | |||
| 108 121 Line Top Red | 12 000 - 255 0% to | 100% | |||
| 109 122 Line Top Green | 12 000 - 255 0% to | 100% | |||
| 110 123 Line Top Blue | 12 000 - 255 0% to | 100% | |||
| 111 124 Line Top Red | 13 000 - 255 0% to | 100% | |||
| 112 125 Line Top Green | 13 000 - 255 0% to | 100% | |||
| 113 126 Line Top Blue | 13 000 - 255 0% to | 100% | |||
| 114 127 Line Top Red | 14 000 - 255 0% to | 100% | |||
| 115 128 Line Top Green | 14 000 - 255 0% to | 100% | |||
| 116 129 | Line Top Blue 14 000 - 255 0% to 100% | ||||
| 117 130 | Line Top Red 15 000 - 255 0% to 100% | ||||
| 118 131 | Line Top Green 15 000 - 255 0% to 100% | ||||
| 119 132 | Line Top Blue 15 000 - 255 0% to 100% | ||||
| 120 133 | Line Top Red 16 000 - 255 0% to 100% | ||||
| 121 134 | Line Top Green 16 000 - 255 0% to 100% | ||||
| 122 135 | Line Top Blue 16 000 - 255 0% to 100% | ||||
| 75 136 | Line Bottom Red 1 | 000 - 255 0% to 100% | |||
| 76 137 | Line Bottom Green 1 | 000 - 255 0% to 100% | |||
| 77 138 | Line Bottom Blue 1 | 000 - 255 0% to 100% | |||
| 78 139 | Line Bottom Red 2 | 000 - 255 0% to 100% | |||
| 79 140 | Line Bottom Green 2 | 000 - 255 0% to 100% | |||
| 80 141 | Line Bottom Blue 2 | 000 - 255 0% to 100% | |||
| 81 142 | Line Bottom Red 3 | 000 - 255 0% to 100% | |||
| 82 143 | Line Bottom Green 3 | 000 - 255 0% to 100% | |||
| 83 144 | Line Bottom Blue 3 | 000 - 255 0% to 100% | |||
| 84 145 | Line Bottom Red 4 | 000 - 255 0% to 100% | |||
| 85 146 | Line Bottom Green 4 | 000 - 255 0% to 100% | |||
| 86 147 | Line Bottom Blue 4 | 000 - 255 0% to 100% | |||
| 87 148 | Line Bottom Red 5 | 000 - 255 0% to 100% | |||
| 88 149 | Line Bottom Green 5 | 000 - 255 0% to 100% | |||
| 89 150 | Line Bottom Blue 5 | 000 - 255 0% to 100% | |||
| 90 151 | Line Bottom Red 6 | 000 | -25 | 5 0% to | 100% | |
| 91 152 | Line Bottom Green 6 | 000 | -25 | 5 0% to | 100% | |
| 92 153 | Line Bottom Blue 6 | 000 | -25 | 5 0% to | 100% | |
| 93 154 | Line Bottom Red 7 | 000 | -25 | 5 0% to | 100% | |
| 94 155 | Line Bottom Green 7 | 000 | -25 | 5 0% to | 100% | |
| 95 156 | Line Bottom Blue 7 | 000 | -25 | 5 0% to | 100% | |
| 96 157 | Line Bottom Red 8 | 000 | -25 | 5 0% to | 100% | |
| 97 158 | Line Bottom Green 8 | 000 | -25 | 5 0% to | 100% | |
| 98 159 | Line Bottom Blue 8 | 000 | -25 | 5 0% to | 100% | |
| 99 160 | Line Bottom Red 9 | 000 | -25 | 5 0% to | 100% | |
| 100 161 | Line Bottom Green 9 | 000 | -25 | 5 0% to | 100% | |
| 101 162 | Line Bottom Blue 9 | 000 | -25 | 5 0% to | 100% | |
| 102 163 | Line Bottom Red 10 | 000 | -25 | 5 0% to | 100% | |
| 103 164 | Line Bottom Green 10 | 000 | -25 | 5 0% to | 100% | |
| 104 165 | Line Bottom Blue 10 | 000 | -25 | 5 0% to | 100% | |
| 105 166 | Line Bottom Red 11 | 000 | -25 | 5 0% to | 100% | |
| 106 167 | Line Bottom Green 11 | 000 | -25 | 5 0% to | 100% | |
| 107 168 | Line Bottom Blue 11 | 000 | -25 | 5 0% to | 100% | |
| 108 169 | Line Bottom Red 12 | 000 | -25 | 5 0% to | 100% | |
| 109 170 | Line Bottom Green 12 | 000 | -25 | 5 0% to | 100% | |
| 110 171 | Line Bottom Blue 12 | 000 | -25 | 5 0% to | 100% | |
| 111 172 | Line Bottom Red 13 | 000 | -25 | 5 0% to | 100% | |
| 112 173 | Line Bottom Green 13 | 000 | -25 | 5 0% to | 100% | |
| 113 174 | Line Bottom Blue 13 | 000 | -25 | 5 0% to | 100% | |
| 114 175 | Line Bottom Red 14 | 000 | -25 | 5 0% to | 100% | |
| 115 176 | Line Bottom Green 14 | 000 | -25 | 5 0% to | 100% | |
| 116 177 | Line Bottom Blue 14 | 000 | -25 | 5 0% to | 100% | |
| 117 178 | Line Bottom Red 15 | 000 | -25 | 5 0% to | 100% | |
| 118 179 | Line Bottom Green 15 | 000 | -25 | 5 0% to | 100% | |
| 119 180 | Line Bottom Blue 15 | 000 | -25 | 5 0% to | 100% | |
| 120 181 | Line Bottom Red 16 | 000 | -25 | 5 0% to | 100% | |
| 121 182 | Line Bottom Green 16 | 000 | -25 | 5 0% to | 100% | |
| 122 183 | Line Bottom Blue 16 | 000 | -25 | 5 0% to | 100% |
EN: (1*) After the adjustments have been made, set the value to 000 to avoid disturbance by endless function call.
DE: (1*) Nachdem die Einstellungen vorgenommen wurden, stellen Sie den Wert auf 000 ein, um Störungen durch endlosen Funktionsaufruf zu vermeiden.
FR: (1*) Une fois les ajustements effectués, réglez la valeur sur 000 pour éviter les perturbations par appel de fonction sans fin.
ES: (1*) Después de realizar los ajustes, establezca el valor en 000 para evitar perturbaciones mediante una llamada de función sin fin.
PL: (1*) Po dokonaniu ustawień ustaw wartość na 000, aby uniknąć zakłóceń przez niekończące się wywołanie funkcji.
IT: (1*) Dopo aver effettuato le regolazioni, impostare il valore su 000 per evitare disturbi causati da una chiamata a funzione infinita.
