H1 FC - Éclairage Cameo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur Fresnel LED
Marque	Cameo
Modèle	H1 FC
Dimensions (L x l x H)	250 x 250 x 350 mm
Poids	3,5 kg
Alimentation	100-240 V AC, 50/60 Hz
Puissance absorbée	100 W
Source lumineuse	LED COB 100 W
Température de couleur	3 200 K à 5 600 K (réglable)
Angle de faisceau	15° à 60° (zoom manuel)
Gradation	0 à 100 % linéaire
Stroboscope	0 à 25 Hz
Contrôle DMX	DMX-512, nombre de canaux : 1 ou 2
Modes de contrôle	DMX, maître/esclave, autonome
Refroidissement	Ventilateur silencieux
Indice de protection	IP20
Utilisation	Intérieur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection thermique intégrée ; arrêt automatique en cas de surchauffe. Ne pas obstruer les ouïes de ventilation.
Pièces détachées et réparabilité	LED non remplaçable par l'utilisateur. Pièces de rechange : ventilateur, fusible. Réparation par un technicien qualifié.
Accessoires inclus	Cache Fresnel, câble d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - H1 FC Cameo

Comment configurer l'adresse DMX du Cameo H1 FC ?

Utilisez le panneau de commande à l'arrière de l'appareil. Appuyez sur le bouton MENU pour accéder au mode DMX, puis utilisez les boutons UP/DOWN pour sélectionner l'adresse souhaitée (001-512). Confirmez avec ENTER.

Puis-je relier plusieurs H1 FC en maître/esclave ?

Oui, connectez les appareils en chaîne via des câbles DMX. Configurez un appareil comme maître (mode MASTER) et les autres comme esclaves (mode SLAVE). Le maître enverra les commandes à tous les esclaves.

Comment remplacer le fusible du H1 FC ?

Débranchez l'appareil. Ouvrez le porte-fusible situé près de la prise d'alimentation. Retirez le fusible défectueux et installez un fusible de même type (T5A/250V). Refermez le porte-fusible.

Quel entretien est recommandé pour le H1 FC ?

Nettoyez régulièrement la lentille et le boîtier avec un chiffon doux non pelucheux. Assurez-vous que les ouïes de ventilation sont dégagées. Évitez l'humidité et les températures extrêmes.

Comment régler la température de couleur sur le H1 FC ?

Accédez au menu via le panneau de commande. Sélectionnez l'option CCT ou COLOR TEMP. Utilisez les boutons UP/DOWN pour choisir entre 3200K et 5600K. Confirmez avec ENTER.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Contrôlez le fusible (voir question sur le remplacement). Si le problème persiste, contactez un service agréé.

Le H1 FC est-il compatible avec des gels ou accessoires ?

Oui, le cache Fresnel permet d'utiliser des gels standards (diamètre 150 mm). Vous pouvez également fixer des volets ou un snoot en option.

Quelle est la durée de vie du LED du H1 FC ?

La LED COB a une durée de vie estimée à 50 000 heures dans des conditions normales d'utilisation. Elle n'est pas remplaçable par l'utilisateur.

Comment utiliser le mode stroboscope ?

Activez le mode STROBE via le panneau de commande. Réglez la fréquence de 0 à 25 Hz avec les boutons UP/DOWN. Vous pouvez également contrôler le stroboscope via DMX.

Où trouver le manuel d'utilisation complet ?

Le manuel est téléchargeable gratuitement au format PDF sur le site notice-facile.com en recherchant 'Cameo H1 FC'. Il contient 192 pages avec toutes les informations détaillées.

MODE D'EMPLOI H1 FC Cameo

Cet appareil a été conçu et produit suivant des exigences de qualité très strictes pour fonctionner pendant de nombreuses années. Veuillez lire attentivement ce manuel d'utilisation pour pouvoir utiliser rapidement et de manière optimale votre nouveau produit Cameo Light. Vous trouverez de plus amples informations sur Cameo Light sur notre site Web CAMEOLIGHT.COM.

INFORMATIONS CONCERNANT CE MANUEL D'UTILISATION

• Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant la mise en service.
• Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
• Conservez toujours le manuel d'utilisation à portée de main.
• Si vous vendez ou transmettez l'appareil, remettez impérativement ce manuel d'utilisation, celui-ci constituant un élément essentiel du produit.

UTILISATION CONFORME

Ce produit est un projecteur destiné à une installation fixe !

Ce projecteur est destiné exclusivement à un usage professionnel et ne convient pas aux particuliers ni aux personnes étrangères au domaine concerné !

L'utilisation du produit en dehors des caractéristiques techniques et des conditions de fonctionnement spécifiées ainsi qu'une installation incorrecte sont considérées comme non conformes !

Toute responsabilité pour des dommages corporels et matériels dus à une utilisation non conforme est exclue !

Le produit n'est pas adapté :

• les personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou intellectuelles limitées ou un manque d'expérience et de connaissances.
• aux enfants (Il doit être interdit aux enfants de jouer avec l'appareil).

EXPLICATIONS DES TERMES ET DES SYMBOLES

1. DANGER : La mention DANGER, éventuellement associée à un symbole, signale des situations ou circonstances de danger immédiat menaçant la vie ou l'intégrité corporelle.
2. AVERTISSEMENT : La mention AVERTISSEMENT, éventuellement associée à un symbole, signale des situations ou circonstances de danger potentiel menaçant la vie ou l'intégrité corporelle.
3. PRUDENCE : La mention PRUDENCE, éventuellement associée à un symbole, signale des situations ou circonstances pouvant entraîner des blessures.
4. ATTENTION : le mot ATTENTION, éventuellement associé à un symbole, signale des situations ou circonstances pouvant entraîner des dommages matériels et/ou environnementaux.

Ce symbole indique un danger susceptible de provoquer une décharge électrique.

Ce symbole indique une zone ou une situation dangereuse.

Ce symbole indique des dangers liés à des surfaces chaudes.

Ce symbole signale des dangers liés à des sources lumineuses intenses.

Ce symbole indique que l'appareil ne contient aucune pièce remplaçable par l'utilisateur.

Ce symbole indique des informations complémentaires sur l'utilisation du produit.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et n'y apportez pas de modifications.
2. Si votre appareil ne fonctionne plus en bonne et due forme, si des liquides ou des objets se sont introduits à l'intérieur de l'appareil ou si ce dernier a été endommagé de quelque autre manière que ce soit, éteignez-le immédiatement et débranchez-le de l'alimentation électrique. Seuls des professionnels agréés sont habilités à réparer cet appareil.
3. Pour les appareils de classe de protection 1, le conducteur de protection doit être correctement raccordé. Ne débranchez jamais le conducteur de protection. Les appareils de classe de protection 2 ne sont équipés d'aucun conducteur de protection.
4. Veillez à ce que les câbles sous tension ne soient pas pliés ou soumis à d'autres dommages mécaniques.
5. Ne court-circuitez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être mis en service s'il présente des dommages apparents.
2. L'appareil ne doit être installé que lorsqu'il est hors tension.
3. Si le câble réseau de l'appareil est endommagé, l'appareil ne doit pas être mis en service.
4. Les câbles d'alimentation fixes ne doivent être remplacés que par une personne qualifiée.

ATTENTION :

1. Ne mettez pas immédiatement l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple après le transport). L'humidité et la condensation risquent d'endommager l'appareil. Ne mettez l'appareil en marche que lorsqu'il est à température ambiante.
2. Assurez-vous que la tension et la fréquence du réseau électrique correspondent aux valeurs indiquées sur l'appareil. Si l'appareil est équipé d'un sélecteur de tension, raccordez-le uniquement lorsque celui-ci est correctement réglé. N'utilisez que des câbles réseau appropriés.
3. Pour déconnecter complètement l'appareil du réseau, il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible installé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par ex. foudre).
6. Respectez le courant de sortie maximal indiqué sur les appareils munis d'une prise Power Out (sortie d'alimentation). Notez que le courant absorbé total de tous les appareils raccordés ne doit pas dépasser la valeur fixée.
7. Remplacez les câbles d'alimentation enfichables uniquement par des câbles d'origine.

DANGER :

1. Risque d'étouffement ! Les sachets en plastique et les petites pièces doivent être conservés hors de portée des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou intellectuelles limitées.
2. Risque de chute ! Assurez-vous que l'appareil est solidement installé et qu'il ne risque pas de chuter. Utilisez exclusivement des pieds ou fixations appropriés (en particulier pour les installations fixes). Assurez-vous que les accessoires sont correctement installés et fixés. Veillez à respecter les consignes de sécurité en vigueur.

AVERTISSEMENT :

1. Utilisez uniquement cet appareil conformément à l'usage prévu.
2. Utilisez uniquement cet appareil avec les accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, veillez à respecter les prescriptions de sécurité en vigueur dans votre pays.
4. Après avoir raccordé l'appareil, vérifiez tous les chemins de câbles pour éviter tout dommage ou accident par trébuchement, par exemple.
5. Respectez impérativement la distance minimale indiquée avec des matériaux normalement inflammables ! Sauf indication explicite, la distance minimale est de 0,3 m.
6. Respectez impérativement la distance minimale par rapport à la surface éclairée qui figure sur l'appareil !

PRUDENCE :

1. Il existe un risque de pincement dans des pièces mobiles telles que des étriers de montage ou d'autres pièces mobiles.
2. Pour les appareils équipés de composants entraînés par moteur, il existe un risque de blessure dû aux mouvements de l'appareil. Des mouvements soudains de l'appareil peuvent provoquer des réactions brutales.
3. La surface du boîtier de l'appareil peut fortement s'échauffer pendant le fonctionnement normal. Assurez-vous d'éviter tout contact accidentel avec le boîtier. Laissez toujours l'appareil refroidir suffisamment avant le démontage, les travaux de maintenance, le chargement, etc.

ATTENTION :

1. N'installez et n'utilisez pas cet appareil à proximité de radiateurs, d'accumulateurs thermiques, de fours ou d'autres sources de chaleur. Veillez à installer l'appareil de façon à assurer en permanence un refroidissement suffisant et à éviter une surchauffe.
2. Ne placez pas de sources d'ignition à proximité de l'appareil, telles que des bougies allumées.
3. Les orifices de ventilation ne doivent pas être recouverts et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou les emballages prévus à cet effet par le fabricant.
5. Évitez de secouer ou de heurter l'appareil.
6. Respectez l'indice de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité conformément aux spécifications.
7. Les appareils peuvent être perfectionnés en permanence. En cas de divergence des conditions de fonctionnement, des performances ou d'autres caractéristiques de l'appareil entre le manuel d'utilisation et l'étiquette de l'appareil, l'indication sur l'appareil est toujours prioritaire.
8. L'appareil ne doit pas être utilisé dans des zones climatiques tropicales ni à des altitudes supérieures à 2 000 m au-dessus du niveau de la mer.
9. Sauf indication contraire, l'appareil n'est pas adapté à une utilisation dans un environnement maritime.

ATTENTION ! REMARQUES IMPORTANTES CONCERNANT LES SYSTÈMES D'ÉCLAIRAGE !

1. Ne regardez jamais directement le faisceau lumineux, même pour une courte durée.
2. Ne regardez jamais le faisceau lumineux avec des instruments optiques tels que des verres grossissants.
3. Les effets stroboscopiques sont susceptibles de déclencher des réactions épileptiques chez les personnes sensibles !
4. Cette lampe intègre une source lumineuse fixe qui ne doit pas être remplacée par l'utilisateur. En cas d'erreur, veuillez contacter votre partenaire commercial.

TRANSMISSION DE SIGNAUX PAR RADIO (par ex. W-DMX ou systèmes audio sans fil) :

La qualité et la performance des transmissions de signaux sans fil dépendent généralement des conditions ambiantes.

Les éléments suivants ont par exemple une influence sur la portée et la stabilité des signaux :

Écrans (par ex. maçonnerie, constructions métalliques, eau)

Émission radio élevée (par ex. réseaux Wi-Fi puissants)

Interférences

Rayonnement électromagnétique (par ex. murs vidéo LED, dimmer)

Toutes les indications de portée se rapportent à une utilisation en champ libre avec contact visuel et sans interférences !

Le fonctionnement d'émetteurs est soumis à des dispositions administratives. Celles-ci peuvent varier d'une région à l'autre et doivent être vérifiées par l'exploitant avant la mise en service (par ex. fréquence radio et puissance d'émission).

AVERTISSEMENT : les appareils avec transmission de signal sans fil ne sont pas adaptés à une utilisation dans des zones sensibles dans lesquelles le fonctionnement sans fil peut entraîner des interactions, notamment :

• Dans les hôpitaux, les centres de santé ou autres établissements de santé dans lesquels des professionnels de santé dispensent des soins aux patients à l'aide d'équipements spécialisés ;
  • dans les zones Ex 1, 2 et 3 ;
• dans les zones d'accès restreint ;
  • dans les institutions militaires ;
• dans les avions ou les véhicules ;
• dans les zones où l'utilisation de téléphones portables est interdite.

TRANSMISSION DE SIGNAL PAR W-DMX

AVERTISSEMENT : en règle générale, la transmission DMX sans fil ne doit pas être utilisée pour des applications présentant des facteurs de sécurité susceptibles d'entraîner des dommages corporels ou matériels en cas de défaillance.

Ceci s'applique en particulier aux structures de scènes ou de traverses mobiles, aux moteurs/dispositifs de levage commandés par DMX ou aux dispositifs de levage destinés au fonctionnement de monte-plateaux, de systèmes hydrauliques ou de composants mobiles similaires fonctionnant en mode DMX.

Par ailleurs, la transmission DMX sans fil ne doit pas être utilisée pour le déclenchement d'appareils pyrotechniques ou de flammes, d'effets d'explosion, ni pour le contrôle de gaz ou d'effets liquides, par exemple les canons de Co2, les lanceurs de confettis, les effets d'eau ou autres.

CONSIGNES POUR LES APPAREILS D'INSTALLATION INTÉRIEURE

1. Les appareils destinés aux applications d'installation sont conçus pour un fonctionnement en continu.
2. Les appareils pour l'installation intérieure ne sont pas résistants aux intempéries.
3. Les surfaces ainsi que les pièces en plastique peuvent également être dégradées sur les appareils d'installation, par ex. par les rayons UV et les variations de température. Cela n'entraîne généralement pas de restrictions de fonctionnement.
4. Dans le cas d'appareils fixes, des impuretés, par ex. de la poussière, peuvent se déposer. Respectez impérativement les consignes d'entretien.
5. Sauf indication contraire explicite sur l'appareil, les appareils sont prévus pour des hauteurs de montage inférieures à 5 m.

CONTENU DE LA LIVRAISON

Retirez le produit de son emballage ainsi que tous les matériaux d'emballage.

Assurez-vous que la livraison est complète et que le produit est en parfait état ; dans le cas contraire, informez-en votre revendeur aussitôt après l'achat.

Contenu de la livraison :

▶ Projecteur
▶ 3 lentilles divergentes (1 prémontée)
▶ Étrier de montage (prémonté)
▶ Manuel d'utilisation

PRÉSENTATION

PROJECTEUR RGBAL SUSPENDU AVEC W-DMX™

CLH1FC (boîtier noir)

CLH1FCWH (boîtier blanc)

FONCTIONS DE PILOTAGE

• 1 canal, 2 canaux 16 bits, 2 canaux CCT, 3 canaux CP, 5 canaux HSI, 5 canaux RGBAL, 12 canaux 8 bits, 19 canaux 16 bits et 22 canaux 16 bits (pilotage DMX)
• W-DMX™
• Mode Master/Slave
• Fonctions Standalone (autonomes)

CARACTÉRISTIQUES

• 1 LED COB de 120 W
- W-DMX™
- Ports réseau RJ45
• Refroidissement par convection
- Étrier de montage pour installation suspendue amovible
- Borne de raccordement pour installation fixe
• Tension de fonctionnement 100-240 V CA
- Puissance absorbée 100 W

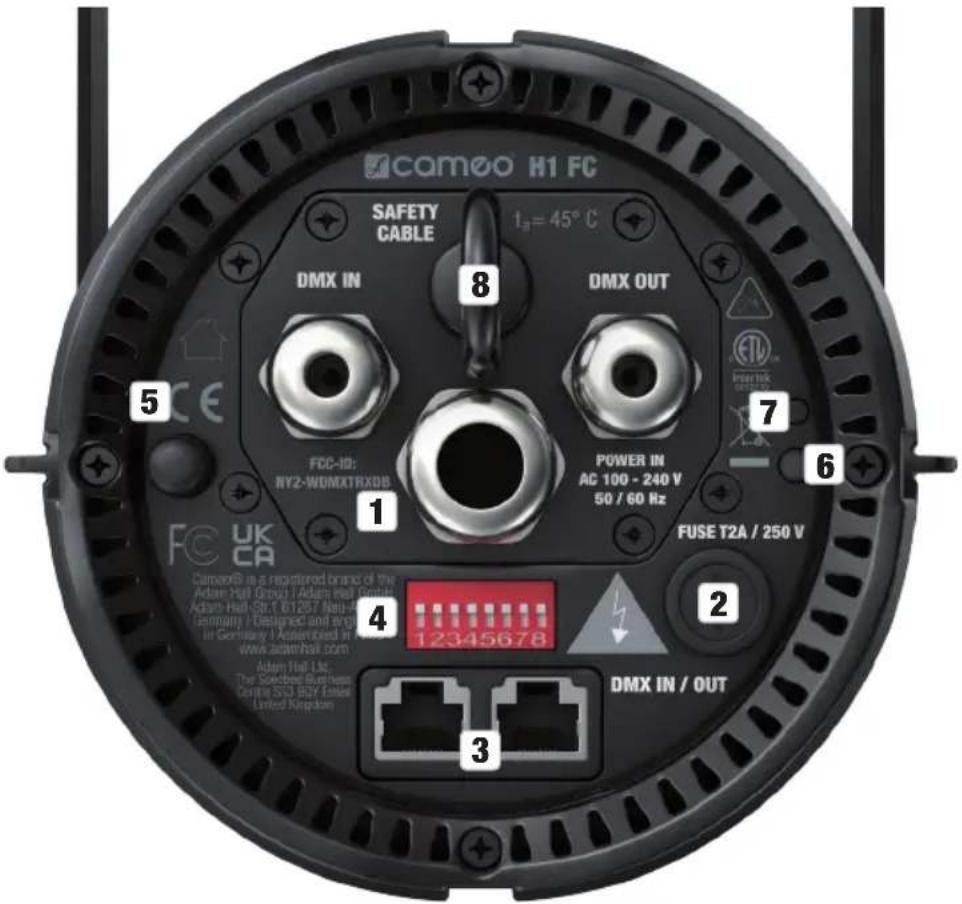

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE

La borne de raccordement sert à l'alimentation électrique et l'alimentation en signaux en cas d'installation fixe. Respecter les consignes de sécurité relatives au câblage de la borne présentées à la section CÂBLAGE DE LA BORNE DE RACCORDEMENT !

2 FUSE (FUSIBLE)

Porte-fusible pour fusibles de 5 x 20 mm. ATTENTION : Remplacez le fusible exclusivement par un fusible de même type et de même valeur. Si le fusible saute de façon récurrente, contactez un centre de réparation agréé.

3 DMX IN/OUT (ENTRÉE/SORTIE DMX)

Ports réseau RJ45 pour le raccordement à un réseau DMX et le transfert du signal de commande. Pour la configuration du réseau, utilisez des câbles de catégorie CAT-5e ou de qualité supérieure.

4 COMMUTATEURS DIP

Huit commutateurs DIP pour la configuration de base du projecteur. Pour une configuration complète du projecteur, vous avez besoin de l'unité UNICON de commande à distance disponible en option.

Commutateur DIP	Fonction Explications
1 ON	Sélection de la paire de cno-ducteurs RJ45	Le signal DMX entrant peut être acheminé vers l'une des 4 paires de conducteurs disponibles.
2 ON
3 ON
4 ON
5 Service		Commutateur OFF -> ON -> OFF (sous 2 s) = Configuration par défaut
6 ON W-DMX activé
7 ON LED d'état désactivée
8 ON Full On		Le commutateur 8 ON est prioritaire sur tous les autres réglages

5 ANTENNE

Antenne pour la commande sans fil via W-DMX.

6 BOUTON DE RÉINITIALISATION W-DMX

Bouton-poussoir pour la coupure des connexions W-DMX et le couplage du projecteur avec des appareils W-DMX. Activer le récepteur W-DMX du projecteur (commutateur DIP 6 en position ON) et réinitialiser le récepteur en appuyant sur la touche pendant environ 3 secondes. Toutes les connexions précédentes sont alors coupées et le récepteur est mis en attente de couplage pendant environ 1 minute. La LED d'état n°7 clignote rapidement en rouge. Le récepteur attend alors la demande de couplage d'un transmetteur. Lancez l'appairage sur l'émetteur, le couplage est automatique.

De la même manière, il est possible de coupler plusieurs récepteurs à un émetteur simultanément ou l'un après l'autre. Une liaison W-DMX est généralement maintenue jusqu'à ce que la liaison soit coupée par la commande Reset sur le récepteur ou la commande Unlink sur l'émetteur, même si un appareil a été déconnecté de l'alimentation électrique entre-temps.

7 LED D'ÉTAT

La LED indique l'état actuel du projecteur lors du pilotage par câble et via W-DMX.

Pilotage par câble (DMX, RJ45)
LED allumée en bleu permanent	Signal DMX présent
LED clignote en bleu pas de signal DMX
LED éteinte Mode Standalone

Pilotage via W-DMXTM
La LED clignote en rouge à env. 1 Hz	W-DMX activé
LED clignote en rouge rapidement	Couplage interrompu avec un transmetteur et passage à l’état prêt à être couplé
LED allumée en vert permanent	Couplé, signal DMX présent
LED clignote en vert C	Couplé, pas de signal DMX

8 CÂBLE DE SÉCURITÉ

Œillet de sécurité pour sécuriser le projecteur lors du montage sur traverse et pour le dépendre d'un plafond en cas d'installation fixe.

CÂBLAGE DE LA BORNE DE RACCORDEMENT

DANGER : L'ouverture du projecteur et le raccordement de câbles sur la borne de raccordement exigent des connaissances détaillées et ne doivent être effectués que par des personnes spécialement formées à cet effet ! Sans les qualifications requises, ne pas essayer d'ouvrir le projecteur et de raccorder soi-même les câbles, mais faire appel à une entreprise professionnelle !

Le fabricant n'est pas responsable des dommages matériels et corporels éventuels engendrés par une manipulation non conforme !

Avant de câbler le projecteur, assurez-vous que le câble d'alimentation électrique prévu pour le raccordement n'est pas sous tension !

Les câbles DMX ne doivent pas être utilisés pour dépendre le projecteur d'un plafond ou autre. Les câbles DMX ne doivent être utilisés que pour la transmission des signaux.

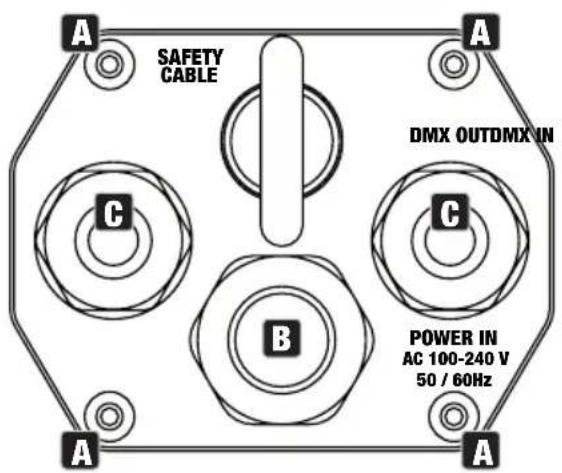

Desserrer les 4 vis (A) du cache de la borne à l'aide d'un outil approprié et retirer le cache du boîtier du projecteur.

Le cache de la borne est pourvu de 3 passages de câble. Introduire un câble d'alimentation à 3 brins adapté (hors tension) dans le passage de câble grand diamètre (B) et 1 (uniquement DMX IN) ou 2 câbles DMX (DMX IN et OUT) dans les passages de câble de diamètre inférieur (C).

Desserrer les 2 vis de fixation du bornier sur lequel sont connectés les câbles d'alimentation électrique et retirer le bornier de la borne correspondante (raccordement sur bornier D). Utiliser un embout approprié pour les extrémités de câbles dénudées et raccorder les câbles du cordon d'alimentation à 3 brins aux contacts correspondants du bornier pour l'alimentation électrique fourni. Veiller pour cela à respecter l'affectation (voir la figure ci-dessous, L = phase, G = conducteur de protection, N = neutre). Insérer le bornier sur la borne de raccordement correspondante (D) et le visser.

Retirer le bornier d'entrée DMX IN (E/DMX1) et le bornier de sortie DMX OUT (F/DMX2) des bornes et connecter les 3 brins des câbles DMX sur les contacts correspondants des borniers (G = blindage, - = pôle négatif, + = pôle positif). Placer les borniers sur les bornes correspondantes, recouvrir la borne de raccordement au moyen du cache et visser celui-ci à l'aide des vis enlevées. Protéger la borne de raccordement contre toute contrainte mécanique en serrant les écrous de serrage des passages de câble.

COMMANDE PAR UNITÉ DE COMMANDE À DISTANCE UNICON

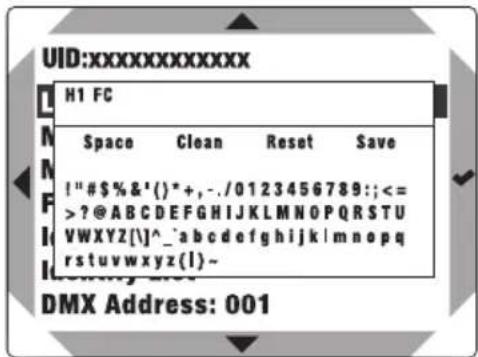

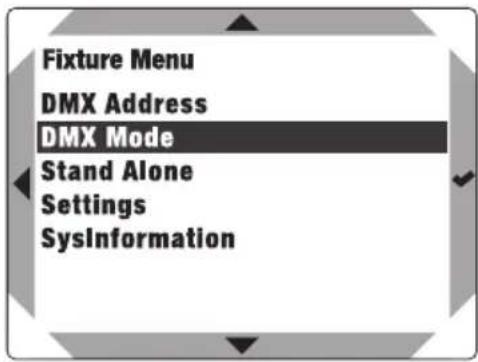

Après avoir allumé l'unité de commande à distance UNICON (appuyer brièvement sur BACK pour la mettre en marche), l'écran affiche brièvement « Update, Please Wait » (uniquement à des fins de maintenance), puis le menu principal. Connectez l'unité de commande à distance à un ou plusieurs appareils RDM à l'aide d'un câble DMX ou réseau.

Sélectionnez l'option de menu RDM/Fixture à l'aide de l'encodeur rotatif à bouton poussoir ou en appuyant sur les symboles fléchés ▲ ou ▼ sur l'écran et confirmez la sélection en appuyant sur l'encodeur ou sur le symbole de coche √ à l'écran. Une liste de tous les appareils RDM connectés s'affiche (dans l'exemple H1 FC/H1 FC et H1 D/H1 D, la première partie de l'appareil RDM affiché indique le modèle de l'appareil, la deuxième partie après « / » est l'identification et peut être personnalisée dans l'option de menu Label pour une identification simplifiée). Sélectionner H1 FC/H1 FC et valider.

Toutes les informations et toutes les options de configuration du projecteur qui peuvent être consultés et modifiés via RDM s'affichent.

Liste des informations et des options de configuration avec explications :

UID : Numéro d’identification unique et non modifiable de l’appareil RDM sélectionné (Unique Identifier/IDE)
Label : Désignation du dispositif RDM réglable individuellement
Model : Modèle de l’appareil
Manufacturer : Fabricant de l’appareil
Firmware : micrologiciel de l’appareil
Identify : ON Le projecteur sélectionné clignote à environ 1 Hz
Identify List : Liste des projecteurs connectés avec la fonction Identify activée (appuy-er sur √ pour afficher)
DMX Address : Adresse de départ DMX actuelle (peut être modifiée dans l’option de menu)
DMX Personality : Mode DMX actuel (peut être modifié dans l’option de menu)
DMX Slots : Nombre de canaux en mode DMX actuel
Sensor :	Température de la LED (appuyer sur √ pour afficher)
Fixture Menu : Menu personnalisé de l’appareil Cameo pour la définition des réglages (voir MENU DE L’APPAREIL (Fixture Menu))

Label (Étiquette)

Dans le menu RDM/Fixture, sélectionnez l'option Label et validez la sélection pour identifier individuellement l'appareil RDM.

Sélectionner un caractère ou une commande :	▲ ou ▼ ou tourner l’encodeur
Restaurer la désignation après la dernière sauvegarde :	Reset
Insérer des espaces :	Space
Supprimer les caractères à partir du curseur :	Clean
Sauvegarder la désignation :	Save
Confirmer la commande ou le caractère et sélectionner le caractère suivant :	√ ou appuyer sur l’encodeur

MENU DE L'APPAREIL (Fixture Menu) :

Sélectionnez l'option de menu souhaitée avec ▲ ou ▼ ou en tournant l'encodeur, confirmer avec √ ou en appuyant sur l'encodeur. Retour avec ◀ ou BACK.

Réglez la valeur ou l'état avec ▲ ou ▼ ou en tournant l'encodeur, confirmer avec ou √ en appuyant sur l'encodeur. Retour avec ◀ ou BACK.

RÉGLAGE DE L'ADRESSE DMX DE DÉPART

Sélectionnez DMX Address, validez la sélection, définissez l'adresse DMX souhaitée et validez la saisie.

SÉLECTION DU MODE DMX

Sélectionnez le mode DMX, validez la sélection, puis sélectionnez le mode DMX souhaité et validez la sélection.

MODE STAND ALONE AUTO

Les 6 programmes automatiques disponibles se composent de séquences de changement de couleur préconfigurées, tandis que la luminosité (Dimmer) et la vitesse d'exécution (Speed) peuvent être réglées individuellement pour chaque programme.

Sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Auto et confirmez à nouveau. Sélectionnez ensuite le programme souhaité (Programme 1 – Programme 6) et confirmez à nouveau. Sélectionnez maintenant Dimmer ou Speed, confirmez et réglez la luminosité ou la vitesse d'exécution au choix de 001 à 100. Validez toutes les saisies.

MODE DE FONCTIONNEMENT STAND ALONE STATIC

De façon similaire à un dispositif de commande DMX, le mode Standalone (autonome) Static permet de régler directement sur l'appareil les fonctions Dimmer, Dimmer Fine, stroboscope (Strobe) et RGBAL avec des valeurs comprises entre 000 et 255. Il est ainsi possible de créer une scène personnalisée sans recourir à un contrôleur DMX supplémentaire.

Sélectionnez Stand Alone, validez la sélection, puis sélectionnez Static et validez à nouveau. Sélectionnez ensuite l'option de menu que vous souhaitez modifier et validez la sélection. Dans l'option de menu sélectionnée, réglez la valeur souhaitée entre 000 et 255 et confirmez la saisie. Les valeurs de l'effet stroboscopique correspondent aux valeurs du Canal 2 de la table DMX en mode 3 CH CP.

MODE DE FONCTIONNEMENT STAND ALONE COLOR MACRO

15 macros de couleur différentes et 4 couleurs individuelles (User Color 1 - 4) sont disponibles en tant que presets. La luminosité peut être réglée séparément pour chaque preset.

Sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Macro et confirmez à nouveau. Sélectionnez la couleur souhaitée comme preset et confirmez (Color Off = Blackout). La luminosité du preset sélectionné peut maintenant être réglée de 000 à 100. Validez toutes les saisies.

La définition des couleurs personnalisées (User Color 1 à 4) s'effectue sous l'option de menu Edit User Color dans le menu Stand Alone.

Dans le mode Stand-Alone Tuneable White, la température chromatique (CCT) peut être réglée par pas de 100 K entre 1800 K et 6500 K, de même que la luminosité (Dimmer) et la teinte (Tint).

Sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Tunable White et confirmez à nouveau. Sélectionnez ensuite l'option de menu que vous souhaitez modifier et validez la sélection. Réglez la valeur souhaitée et validez la saisie.

Le mode Stand Alone Edit User Color permet de sauvegarder directement sur l'appareil la luminosité, l'effet stroboscopique (Strobe) et un mélange de couleurs R, G, B, A et L, sous quatre presets de couleur personnalisés.

Sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Edit User Color et confirmez à nouveau. Sélectionnez le preset souhaité (Color 1 – Color 4) et validez la sélection. Sélectionnez ensuite l'option de menu que vous souhaitez modifier et validez. Réglez la valeur souhaitée entre 000 et 255 et confirmez à nouveau. Les valeurs de l'effet stroboscopique correspondent aux valeurs du Canal 2 de la table DMX 3CH CP.

La fonction Timer permet le contrôle temporisé des modes de fonctionnement Stand-Alone Static, Color Macro et Tunable White. Le temps d'affichage en fondu (Fade In) peut ainsi être réglé entre 0,5 s et 24 h, la durée de temporisation (Dwell Time) entre 0,5 s et 24 h, et l'infini (Limitless) et, enfin, le temps de disparition en fondu (Fade Out) entre 0,5 s et 24 h. Dès que la fonction de minuterie est activée, le prochain redémarrage système exécute la temporisation comme prédéfini.

Sélectionnez Stand Alone, confirmez la sélection, puis sélectionnez Timer et confirmez à nouveau la sélection. Sous l'option Switch, sélectionnez On et validez. Pour accéder aux réglages individuels de la temporisation, sélectionnez Fade In, Dwell Time ou Fade Out et validez la sélection Vous pouvez maintenant régler la valeur souhaitée. Validez toutes les saisies. Pour désactiver la fonction de temporisation, sélectionnez le réglage Off sous l'option Switch et validez la saisie. Remarque : La fonction de temporisation convient à une utilisation en mode Master/Slave par câble.

Sélectionnez Settings et validez la sélection.

Cette action permet d'accéder au sous-menu pour le réglage des options de sous-menu (voir tableau) :

Settings
DMX Fail = État de fonctionnement en cas d'inter-ruption du signal DMX			Hold Maintien de la dernière commande
			Fade Out Fade Out 10 secondes
			Blackout Active la fonction Blackout
			Full On Toutes les LED	100 % de rendement lumineux
			User Color 1 User Color	1
Dimmer Curve	=	Courbe de dimmer	Linear L'intensité lumineuse augmente de façon linéaire avec la valeur DMX
			Exponential L'intensité lumineuse peut être réglée de façon précise dans la plage de valeurs DMX inférieure et de façon approximative dans la plage de valeurs DMX supérieure
			Logarithmic L'intensité lumineuse peut être réglée de façon approximative dans la plage de valeurs DMX inférieure et de façon précise dans la plage de valeurs DMX supérieure
			S-Curve L'intensité lumineuse peut être réglée de façon précise dans les plages de valeurs DMX inférieure et supérieure et de façon approxima-tive dans la plage de valeurs DMX moyenne
Dimmer Response	=	Compor-tement de dimmer	LED Le projecteur réagit de façon brutale aux modifications de la valeur DMX
			Halogen La réaction du projecteur est comparable à celle d'un projecteur halogène, caractérisé par des varia-tions douces de la luminosité

PWM Frequency	=	Réglage de la fréquence du signal PWM	800 Hz / 1 200 Hz / 2 000 Hz / 3 600 Hz / 12 kHz / 25 kHz
Calibration = Étalonnage des couleurs			Type	Factory Calibration	Calibrage d’usine des couleurs R (rouge), G (vert), B (bleu) et L (jaune) (concerne tous les modes de fonctionnement)
				User Calibration	Étalonnage personnalisé des couleurs. Réglage commun à tous les modes de fonctionnement de la luminosité de R, G, B, A et L, compris entre 000 et 255
				RAW R, G, B, A et L d’une valeur maximale de 255
Power = Mode de fonctionnement			Constant Luminosité constante sur des périodes prolongées
			Maximum Luminosité maximale
Factory Reset	=	Restauration des réglages usine	Reset? Restauration des valeurs par défaut (réglage usine) : appuyer sur ENTER pour réinitialiser ou sur MENU pour annuler
Factory Reset WC	=	Restauration des paramètres par défaut (hors User Colors)	WC Reset? Restauration des valeurs par défaut (réglage usine) sauf User Colors : appuyez sur ENTER pour réinitialiser ou sur MENU pour annuler

INFORMATIONS SYSTÈME (SysInformation)

Sélectionnez SysInformation et validez la sélection.

Vous accédez alors au sous-menu permettant d'accéder aux informations système (voir tableau) :

SysInformation
Firmware = Affichage du firmware de l’appareil			Firmware V1.xx
Temperature = Affichage de la température de l’unité à LED			Temp xxx °C / xxx°F
			Unit Celsius (= affichage en degrés Celsius)
Operation Hours	= Affichage de la durée de fonctionnement		Operation Hours xxxx:xxh	Affichage de la durée de fonctionnement totale en heures et en minutes

DIFFUSEURS

Le projecteur est fourni avec 3 diffuseurs (1 prémonté), dotés de différents angles de dispersion (30° (Narrow), 42° (Middle), 54° (Wide)). L'angle de diffusion du projecteur peut ainsi être modifié et réglé de façon personnalisée sur 30°, 42° ou 54°. Desserrez les quatre vis (A) de l'anneau de maintien situé sur l'avant du projecteur à l'aide d'un outil approprié et retirez l'anneau de maintien du projecteur. Le diffuseur peut être délogé aisément de la fixation à l'aide d'un tournevis à petite lame plate. Déposer le diffuseur souhaité sur la fixation et fixer l'anneau de maintien sur le projecteur à l'aide des vis précédemment desserrées.

Illustration non contractuelle

MONTAGE SUR TRAVERSE

DANGER : Le montage tête en bas requiert des compétences poussées, notamment pour le calcul des valeurs limites pour la charge de service, le matériel d'installation utilisé et le contrôle de sécurité à effectuer régulièrement sur l'ensemble du matériel d'installation et sur le projecteur ! Sans les qualifications requises, ne pas essayer d'effectuer soi-même l'installation mais faire appel à une entreprise professionnelle ! Des appareils mal montés et mal fixés risquent de se détacher et de tomber. Cela peut causer des blessures graves voire mortelles.

Le montage sur traverse s'effectue à l'aide d'un dispositif de serrage disponible en option, fixé sur l'étrier de montage (A). Veillez à ce que l'assemblage soit bien serré et sécurisez le projecteur en insérant un câble de retenue adapté dans l'un des œillets de sécurité prévu à cet effet (B).

DANGER : Le montage tête en bas requiert des compétences poussées, notamment pour le calcul des valeurs limites pour la charge de service, le matériel d'installation utilisé et le contrôle de sécurité à effectuer régulièrement sur l'ensemble du matériel d'installation et sur le projecteur ! Sans les qualifications requises, ne pas essayer d'effectuer soi-même l'installation mais faire appel à une entreprise professionnelle ! Des appareils mal montés et mal fixés risquent de se détacher et de tomber. Cela peut causer des blessures graves voire mortelles.

Pour l'installation suspendue, il est possible de démonter entièrement l'étrier de montage du projecteur. L'aspect devient ainsi homogène et discret.

Desserrer pour cela les deux vis-poignées (A) de l'étrier de montage et retirer l'étrier. Les supports (B) des deux côtés du projecteur se démontent à l'aide d'un outil approprié. Cacher ensuite les trous de fixation (C) à l'aide des rails métalliques coulissants placés dans les rainures (D). Conserver toutes les pièces démontées pour une utilisation ultérieure.

Illustration non contractuelle

1. Pour dépendre le projecteur, utiliser l'œillet de sécurité et un câble de suspension prévu à cet effet. Pour ce faire, monter le cache de la borne de manière à ce que l'œillet de sécurité se trouve au centre du panneau de connexion du projecteur (E).
2. Grâce à son faible poids, le projecteur peut également être suspendu au plafond par un câble secteur prévu à cet effet (recommandation : H07RN-F 3G1,5). Pour ce faire, monter le cache de la borne de manière à ce que le passe-câbles pour le câble secteur se trouve au centre du panneau de connexion du projecteur (F). La charge doit reposer entièrement sur le câble d'alimentation et ne doit pas être répartie sur d'autres câbles raccordés ! Pour éviter que le projecteur ne chute, prévoir une décharge de traction appropriée pour le câble secteur, aussi bien côté projecteur que côté du point de suspension !

ENTRETIEN, MAINTENANCE ET RÉPARATION

Pour garantir le bon fonctionnement de l'appareil à long terme, l'entretien et, si nécessaire, la maintenance doivent être effectués régulièrement. Les besoins en entretien et en maintenance dépendent de l'intensité et de l'environnement d'utilisation.

Nous recommandons de procéder à un contrôle visuel avant chaque mise en service. En outre, nous recommandons de prendre toutes les mesures d'entretien pertinentes indiquées ci-dessous toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation plus faible, au plus tard après un an d'utilisation. Les défauts dus à un entretien insuffisant peuvent entraîner une limitation des droits à la garantie.

ENTRETIEN (réalisable par l'utilisateur)

AVERTISSEMENT !Avant toute opération d'entretien, l'alimentation électrique et, dans la mesure du possible, toutes les connexions de l'appareil doivent être débranchées.

REMARQUE !Un entretien inapproprié peut entraîner une dégradation de l'appareil, voire sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à ce qu'aucune humidité ne pénètre dans l'appareil.
2. Les orifices d'entrée et de sortie d'air doivent être nettoyés régulièrement pour éliminer la poussière et les impuretés. En cas d'utilisation d'air comprimé, veillez à ce que l'appareil ne soit pas endommagé (les ventilateurs doivent notamment être bloqués pour éviter qu'ils tournent à une vitesse excessive).
3. Les câbles et connecteurs doivent être nettoyés régulièrement et débarrassés de la poussière et des impuretés.
4. De manière générale, aucun produit de nettoyage ou produit abrasif ne doit être utilisé pour l'entretien, faute de quoi la finition de la surface pourrait être endommagée.
5. De manière générale, les appareils doivent être stockés au sec et protégés de la poussière et des salissures.
6. Pour garantir un fonctionnement correct et sûr, toutes les lentilles et tous les orifices de sortie de lumière accessibles ou amovibles doivent être nettoyés régulièrement.

MAINTENANCE ET RÉPARATION (uniquement par du personnel qualifié)

DANGER !L'appareil renferme des composants sous tension. Même après la déconnexion du réseau, il peut subsister une tension résiduelle dans l'appareil, p. ex. à cause de condensateurs chargés.

REMARQUE !L'appareil ne contient aucun élément nécessitant un entretien par l'utilisateur.

REMARQUE !Les travaux de maintenance et de réparation ne doivent être effectués que par du personnel spécialisé et suffisamment qualifié. En cas de doute, adresse-z-vous à un atelier spécialisé.

REMARQUE !Des travaux d'entretien effectués de manière non conforme peuvent affecter le droit à la garantie.

REMARQUE !Pour les kits de transformation ou de postéquipement prévus par le fabricant, respectez impérativement la notice de montage jointe.

ACCESSOIRES EN OPTION

UNICON

Unité de commande à distance UNICON basée sur RDM avec écran tactile couleur, ports DMX et RJ45.

Kit de montage au plafond pour projecteurs H1

Demi-protection anti-éblouissement « Half Snoot » pour projecteurs H1

Protection anti-éblouissement intégrale « Snoot » pour projecteurs H1

Support mural pour projecteurs H1

Référence : CLH1FC(WH)
Catégorie de produit : Projecteur à LED
Type : Projecteur d'installation fixe
Spectre de couleurs : RGBAL
Nombre de LED : 1
Type de LED : LED COB 120 W
Fréquence du signal PWM des LED : 800 Hz, 1200 Hz, 2000 Hz, 3600 Hz, 12kHz, 25kHz (réglable)
Angle de dispersion : 30° / 42° / 54°(réglage par diffuseur interchangeable)
Entrée DMX : Bornier de raccordement, RJ45
Sortie DMX : Bornier de raccordement, RJ45
Fonctions DMX : Dimmer, dimmer précis, stroboscope, température chromatique, telinte, saturation, presets de couleur, rouge, vert, bleu, ambre, citron vert, paramètres de l'appareil
Pilotage : DMX512, W-DMXTM, RDM
Fonctions Standalone (mode auto-nome) :	Statique, temporisation
Éléments de commande :	8 commutateurs DIP + touche W-DMX + commande à distance externe
Classe de protection électrique :	1
Tension de fonctionnement :	100 - 240 V CA / 50 - 60 Hz
maximale :	100 W
Courant de démarrage Irms à 10 ms :	2,7 A à 240 V/50 Hz
Flux lumineux :	5200 lm
Indice de rendu des couleurs Ra	>90 (Mode CCT)
Connecteur d'alimentation :	INPUT : Bornier de raccordement
Température ambiante (en service) : 0 °C - 40 °C
Humidité relative :	< 80%, sans condensation
Coloris du boîtier :	Noir (CLH1FC) Blanc (CLH1FCWH)
Matériau du boîtier :	Métal
Refroidissement du boîtier :	Refroidissement par convection
Indice de protection :	IP20

Distance minimale par rapport à la surface éclairée : 0,5 m

Distance minimale par rapport aux matériaux normalement inflamma- bles : 0,3 m

Dimensions (∅ x L, sans étrier de 128 x 255 mm montage) :

Poids (avec étrier de montage) : 2,8 kg

Contenu de la livraison (inclus) : Étrier de montage (prémonté) 3 diffuseurs (1 prémonté)

Accessoires (en option) : Kit de montage au plafond Support pour montage mural Protection anti-éblouissement partielle et intégrale

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE

0,5 m Ce symbole indique la distance minimale en mètres (m) à respecter entre le corps lumineux et la surface éclairée. Dans cet exemple, la distance est de 0,5 m.

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX NORMALEMENT IN- FLAMMABLES

---D _{0,5\ m} { Ce symbole indique la distance minimale en mètres (m) à respecter entre l'appareil et des matériaux normalement inflammables. Dans cet exemple, la distance est de 0,5 m.

ÉLIMINATION

EMBALLAGE :

1. Les emballages peuvent être introduits dans le circuit de recyclage par les voies de collecte habituelles.
2. Triez l'emballage conformément à la législation sur l'élimination des déchets et à la réglementation sur les matériaux recyclables en vigueur dans votre pays.

APPAREIL :

1. Cet appareil est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques dans sa version actuelle. Directive DEEE Déchets d'équipements électriques et électroniques. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter les réglementations en vigueur dans votre pays !
2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous obtiendrez des informations sur les possibilités d'élimination respectueuses de l'environnement en vous rapprochant de la boutique dans laquelle vous avez acheté le produit ou des autorités régionales compétentes.

DÉCLARATIONS DU FABRICANT

GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante :

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes (si applicables) :

Directive basse tension (2014/35/UE)

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC et RoHS peuvent être demandées à l'adresse [e-mail].

Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS, TECHNIQUES OU AUTRES !

ESPAÑOL
