PIXBAR 650 CPRO - Beleuchtung Cameo - Kostenlose Bedienungsanleitung

Produkttyp	Professionelle LED-Leiste (Washer)
Modell	CLPIXBAR650CPRO
Anzahl der LEDs	8 COB RGB 3-in-1 LEDs mit je 30 W
Stromverbrauch	220 W
Spannungsversorgung	100–240 V, 50/60 Hz
DMX-Modi	2, 3 (x2), 9, 26 und 30 Kanäle
Hauptfunktionen	DMX512, RDM, 13 Auto-Programme, Farbmakros, Soundsteuerung, Stroboskop, Pixel Control, Master/Slave-Modus
Abmessungen (L x H x T)	880 x 110 x 130 mm
Gewicht	7,9 kg
Gehäusematerial	Aluminium und Stahl
Kühlung	Konvektion
DMX-Anschlüsse	Eingang: XLR 3- und 5-polig männlich; Ausgang: XLR 3- und 5-polig weiblich
Stromanschlüsse	Neutrik PowerCon (Eingang und Durchschleifen)
Sicherung	F2AL / 250 V
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	≤ 85 % (ohne Kondensation)
Abstrahlwinkel	53°
Bildwiederholfrequenz	3600 Hz
Beleuchtungsstärke (pro LED in 1 m)	650 lux
Sicherheit	Nicht direkt in den Lichtstrahl blicken; nur für professionelle Nutzung; sicher über dem Publikum montieren
Reinigung und Wartung	Trockenes Tuch; nicht öffnen; Reparatur durch qualifiziertes Personal
Garantie	Bedingungen auf der Adam Hall Website verfügbar

Häufig gestellte Fragen - PIXBAR 650 CPRO Cameo

Wie konfiguriere ich die DMX-Startadresse?

Drücken Sie mehrmals MODE, bis DMX MODE angezeigt wird, bestätigen Sie mit ENTER. Verwenden Sie die Tasten UP und DOWN, um die Adresse von 001 bis 512 einzustellen, und bestätigen Sie mit ENTER.

Welche DMX-Modi sind beim PIXBAR 650 CPRO verfügbar?

Die DMX-Modi sind: 2 Kanäle, 3 Kanäle (1), 3 Kanäle (2), 9 Kanäle, 26 Kanäle und 30 Kanäle.

Wie verwende ich die Musiksteuerungsfunktion?

Drücken Sie MODE, bis SOUND MODE angezeigt wird. Stellen Sie die Helligkeit (Dimm) und die Mikrofonempfindlichkeit (Sens) ein und wählen Sie mit den Tasten UP/DOWN eines der 11 Programme.

Kann der Scheinwerfer im Master/Slave-Modus verwendet werden?

Ja. Aktivieren Sie SLAVE MODE am Slave-Gerät und verbinden Sie es mit einem DMX-Kabel mit dem Master. Der Master muss im Standalone-Modus sein.

Wie stelle ich die Geschwindigkeit der automatischen Programme ein?

Wählen Sie in einem Auto-Programm (03 bis 13) die ENTER-Taste, um zur Geschwindigkeitseinstellung (Speed) zu gelangen, und stellen Sie mit UP/DOWN von 00 (langsam) bis 99 (schnell) ein.

Kann ich jede LED einzeln steuern?

Ja, dank der Funktion Single Pixel Control (Pixel Control), die es ermöglicht, jede LED im DMX-Modus separat anzusteuern.

Wie ist die empfohlene Reinigungsprozedur?

Verwenden Sie ein trockenes Tuch zur Reinigung der Außenseite. Öffnen Sie das Gerät niemals. Für die Innenreinigung überlassen Sie dies einem autorisierten Fachmann.

Was tun, wenn die Sicherung durchbrennt?

Ersetzen Sie sie nur durch eine Sicherung desselben Typs und derselben Nennstärke (F2AL / 250 V). Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Reparaturzentrum.

Wie verbinde ich mehrere Scheinwerfer in einer DMX-Kette?

Verbinden Sie den DMX-Ausgang eines Geräts mit dem DMX-Eingang des nächsten über ein DMX-Kabel. Das letzte Gerät muss mit einem 120-Ω-Abschlusswiderstand terminiert werden. Überschreiten Sie nicht 32 Geräte pro Kette.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals direkt in den Lichtstrahl, auch nicht kurz. Verwenden Sie eine stabile Halterung und ein Sicherungsseil für die Montage in der Höhe. Dieses Gerät ist für den professionellen Einsatz bestimmt, nicht für die Haushaltsbeleuchtung.

BEDIENUNGSANLEITUNG PIXBAR 650 CPRO Cameo

DE Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

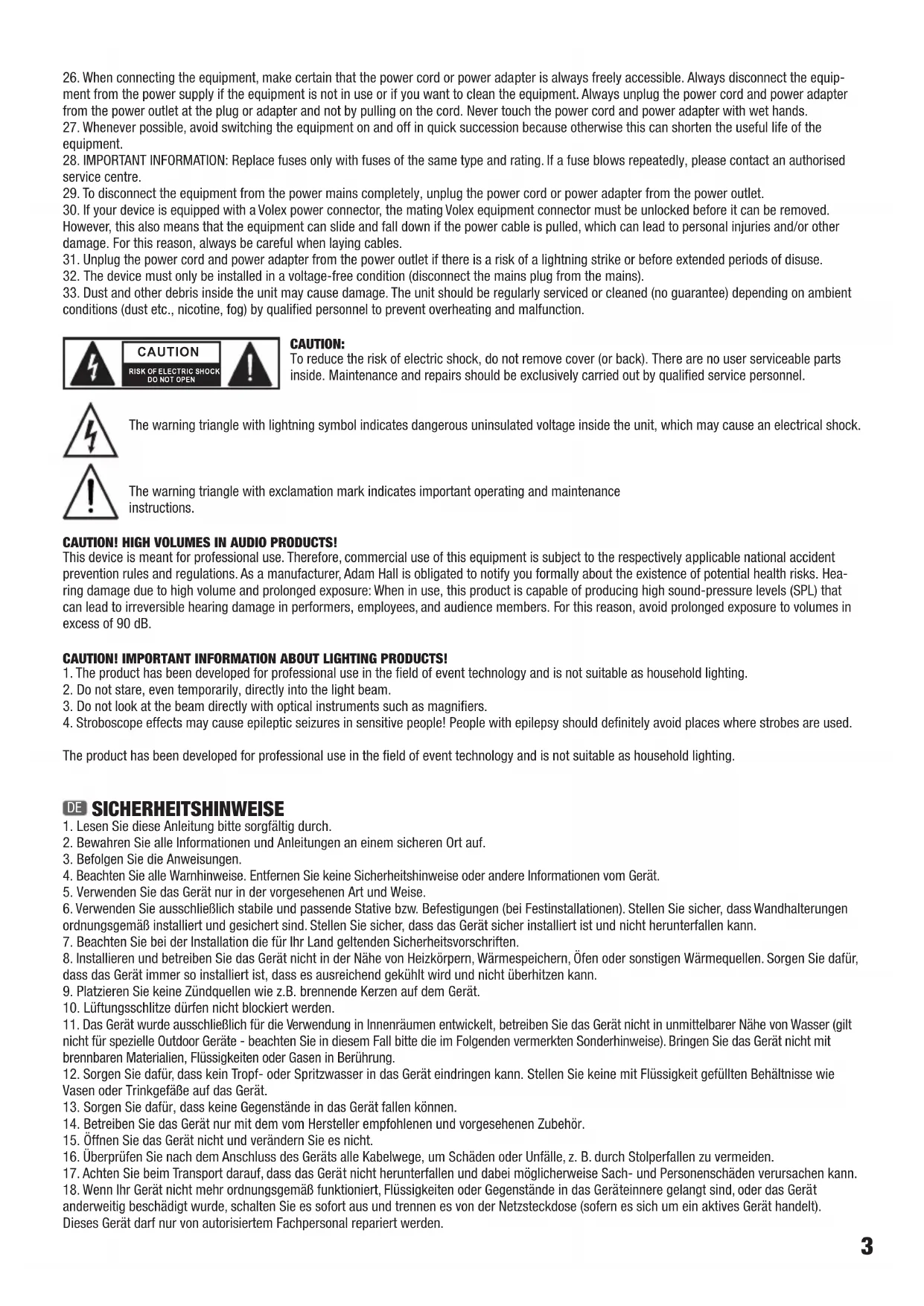

DE SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.
12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.

2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.

3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
4. Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden.

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.

FR MESURES PRÉVENTIVES

STEUERUNGSFUNKTIONEN

2-Kanal, 3-Kanal 1, 3-Kanal 2, 9-Kanal, 14-Kanal und 18-Kanal DMX-Steuerung (CLPIXBAR450CPRO)

2-Kanal, 3-Kanal 1, 3-Kanal 2, 9-Kanal, 26-Kanal und 30-Kanal DMX-Steuerung (CLPIXBAR650CPRO)

Pixel Control, Auto-Programme, Master / Slave Betrieb, Musiksteuerung

EIGENSCHAFTEN

DMX-512 Steuerung, RDM Ready, Master / Slave Betrieb, Musiksteuerung über eingebautes Mikrofon, Auto-Programme, Single Pixel Control, Universelle Montagemöglichkeiten, Konvektionskühlung, Betriebsspannung 100V - 240V AC / 50 - 60Hz.

CLPIXBAR450CPRO

Leistungsaufnahme 130W

CLPIXBAR650CPRO

Leistungsaufnahme 220 W

BEDIENUNG

Die Cameo PIX BAR 450CPRO und PIX BAR 650CPRO sind DMX-512-steuerbare LED-Washer, bei denen die Farb-LEDs R, G, und B jeder einzelnen 30W 3in1 COB LED separat angesteuert werden können (Single Pixel Control). Die Scheinwerfer lassen sich darüber hinaus als Standalone-Geräte, im Master/Slave-Betrieb und per Musiksteuerung betreiben. Weiterhin verfügen die Scheinwerfer über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.

FR BARRE LED COB PROFESSIONNELLE PIXBAR

4 LED RGB COB 30 W CLPIXBAR450CPRO

8 LED RGB COB 30 W CLPIXBAR650CPRO

FONCTIONS DE PILOTAGE

DE Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).

DE Männliche 5-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).

DE WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

DE Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden. Der Scheinwerfer ist dabei mit einem geeigneten Sicherungsseil gegen Herabfallen zu sichern.

DE Zeigt Betriebsmodus und weitere Systemeinstellungen an. Die Beleuchtung des LC-Displays schaltet sich nach circa 30 Sekunden Inaktivität automatisch ab. Durch Betätigen einer der 4 Bedientasten wird die Beleuchtung des LC-Displays wieder eingeschaltet.

DE MODE - Auswählen der Stand-Alone-Funktionen, DMX-Modi und DMX-Adresse. ENTER - Ermöglicht einen Wert zu ändern und Wertänderungen zu bestätigen. UP und DOWN - Betätigen Sie die UP und DOWN Tasten, um z.B. Mikrofonempfindlichkeit, Stroboskopgeschwindigkeit, oder DMX-Adresse zu ändern.

DE Neutrik powerCON Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.

DE Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

DE Weibliche 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

DE Mikrofon für die Betriebsart Musiksteuerung.

Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander verschiedene Informationen im Display angezeigt: „Software Update Please Wait...“ (nur für Servicezwecke), die Softwareversion „SOFTWARE V1.xx“ und „WELCOME TO CAMEO“. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und wechselt in die Betriebsart, die zuvor angewählt war.

DMX STARTADRESSE UND DMX-MODUS

Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „DMX MODE“ erscheint. Drücken Sie auf ENTER, damit der Cursor auf der aktuellen DMX-Adresse in der unteren Zeile des Displays erscheint. Wählen Sie nun mit Hilfe der Tasten UP und DOWN die gewünschte DMX-Star-tadresse von 001 bis 512 aus. Bestätigen Sie mit ENTER. Mit Hilfe der Tasten UP und DOWN kann jetzt einer der 6 verschiedenen DMX-Modi ausgewählt werden. Bestätigen Sie die Eingabe mit ENTER. Tabellen mit der Kanalbelegung der verschiedenen DMX-Modi finden Sie auf den folgenden Seiten dieser Anleitung.

DMX MODE ADDR:001 02CH

SLAVE-BETRIEB

Drücken Sie die MODE-Taste so oft, bis im Display „SLAVE MODE“ erscheint. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels. Aktivieren Sie in der Master-Einheit eine der Standalone Betriebsarten. Nun folgt die Slave-Einheit der Master-Einheit.

SLAVE MODE

AUTO RUN

In der AUTO RUN Betriebsart laufen verschiedenen Programme hintereinander ab. Drücken Sie die MODE Taste so oft, bis im Display „AUTO RUN“ erscheint. Drücken Sie auf ENTER um den Vorgang zu bestätigen und den Cursor in die untere Zeile des Displays zum Feld „FQN:xx“ zu bewegen. Mit Hilfe der UP und DOWN Tasten kann nun die Anzahl der Wiederholungen der einzelnen Programme eingestellt werden. „FQN:01“ aktiviert die einmalige, „FQN:99“ die 99-malige Wiederholung der Programme. Drücken Sie ENTER um die Eingabe zu bestätigen.

AUTO RUN FQN:01

MUSIKSTEUERUNG (SOUND MODE)

Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „SOUND MODE“ erscheint. Nun wird der Scheinwerfer über das eingebaute Mikrofon gesteuert und folgt dem Takt der Musik (Bassimpulse). Zum Einstellen der Helligkeit in der Betriebsart Musiksteuerung drücken Sie die ENTER-Taste. Der Cursor erscheint nun in der unteren Zeile des Displays auf „Dimm:xx“. Stellen Sie die Helligkeit wie gewünscht von Dimm:00 bis Dimm:99 ein. Sobald Sie mit ENTER bestätigen, springt der Cursor auf „SENS:xx“. Nun können Sie mit Hilfe der Tasten UP und DOWN die Mikrofon-empfindlichkeit wunschgemäß einstellen (SENS:00 = minimale Empfindlichkeit, SENS:99 = maximale Empfindlichkeit). Nach dem Bestätigen mit ENTER, erscheint „Progx“ in der unteren Zeile des Displays und Sie haben die Möglichkeit zwischen 11 verschiedenen Musiksteuerungsprogrammen mit Hilfe der Tasten UP und DOWN zu wählen. Bestätigen Sie die Eingabe mit ENTER.

SOUND MODE Dimm:99 Sens:99

SOUND MODE Dimm:99 Pros1

INTERNE PROGRAMME 01 - 15

Drücken Sie die MODE-Taste so oft, bis im Display eines der 15 internen Programme erscheint. Durch Drücken der ENTER-Taste erscheint der Cursor in der oberen Zeile des Displays. Nun kann mit Hilfe der UP und DOWN Tasten das gewünschte Programm 01 - 15 ausgewählt werden. Bestätigen Sie die Eingabe mit ENTER.

01.STATIC - Statische Farben. Dieses Programm bietet die Möglichkeit, jede der 3 Farben der LEDs (R, G, B) in der Intensität separat einzustellen und dadurch eine unbegrenzte Anzahl unterschiedlicher Farben zu erzeugen (Farbmischung). Um eine Farbe wunschgemäß zu mischen, wählen Sie durch wiederholtes Drücken der ENTER-Taste die Farbe aus, deren Helligkeit Sie verändern möchten (den Cursor im Display beachten, Rxx = Rot, Gxx = Grün, Bxx = Blau). Nun können Sie mit Hilfe der Tasten UP und DOWN die Intensität der ausgewählten Farbe von 00 bis 99 einstellen (Beispiel: R00 = Rot zu 0%, also aus. R99 = Rot zu 100%, also maximale Helligkeit). Die Blitzfrequenz des Stroboskop-Effekts verstellen Sie, indem Sie durch wiederholtes Drücken auf ENTER den Cursor auf „Fxx“ bringen. Nun können Sie mit Hilfe der Tasten UP und DOWN den Stroboskop-Effekt aktivieren und die Blitzgeschwindigkeit von 00 bis 99 einstellen (F00 = Stroboskop-Effekt deaktiviert, F01 = ca. 1 Hz, F99 = ca. 20 Hz). Bestätigen Sie mit ENTER.

Rot Intensität R00 - R99

Grün Intensität G00 - G99

Blau Intensität B00 - B99

Stroboskop Geschwindigkeit F00 - F99

02.MACRO (FARBMAKROS + STROBOSKOP)

Wählen Sie mit Hilfe der Tasten UP und DOWN das Programm 02.MACRO aus. Um die Farbe zu ändern, drücken Sie ENTER und wählen eines der 15 verfügbaren Presets CM01 bis CM15 mit Hilfe der UP und DOWN Tasten.

Bestätigen Sie mit ENTER. Der Cursor erscheint nun in der unteren Zeile des Displays auf „Dimmxx“. Stellen Sie die Helligkeit wie gewünscht mit Hilfe der UP und DOWN Tasten ein (Dimm00 = Blackout, Dimm01 = minimale Helligkeit, Dimm99 = maximale Helligkeit). Die Blitzfrequenz des Stroboskop-Effekts verstellen Sie, indem Sie durch nochmaliges Drücken auf ENTER den Cursor auf „Flashxx“ bringen. Nun können Sie mit Hilfe der Tasten UP und DOWN den Stroboskop-Effekt aktivieren und die Blitzgeschwindigkeit von 00 bis 99 einstellen (F00 = Stroboskop-Effekt deaktiviert, F01 = ca. 1 Hz, F99 = ca. 20 Hz). Bestätigen Sie mit ENTER.

02.MACRO
CM01 Dimm99

02.MACRO
CM01 Flash99

03.DREAM - Verschiedene Farben, die ineinander übergeblendet werden. Helligkeit und Laufgeschwindigkeit des Programms sind separat einstell- und ein Stroboskopeffekt zusätzlich aktivierbar.

04.METEOR - Pixel Control Programm. Die einzelnen LEDs werden in bestimmten Sequenzen in unterschiedlicher Farbe nacheinander aktiviert und deaktiviert. Helligkeit und Laufgeschwindigkeit des Programms sind separat einstell- und ein Stroboskopeffekt zusätzlich aktivierbar.

05.FADE - Pixel Control Programm. Die einzelnen LEDs werden in einer Laufrichtung in unterschiedlicher Farbe ineinander übergeblendet. Helligkeit und Laufgeschwindigkeit des Programms sind separat einstell- und ein Stroboskopeffekt zusätzlich aktivierbar.

06.CHANGE - Verschiedene Farben wechseln einander ab. Helligkeit und Laufgeschwindigkeit des Programms sind separat einstell- und ein Stroboskopeffekt zusätzlich aktivierbar.

07.-13. FLOW1 - FLOW7 - Pixel Control Programme. Die Programme bestehen aus verschieden programmierten Farbwechseleffekten. Helligkeit und Laufgeschwindigkeit des Programms sind separat einstell- und ein Stroboskopeffekt zusätzlich aktivierbar.

Bedienung der internen Programme 03 bis 13: Wählen Sie mit Hilfe der Tasten UP und DOWN das gewünschte Programm aus. Bestätigen Sie mit ENTER. Der Cursor erscheint nun in der unteren Zeile des Displays auf „Dimmxx“. Stellen Sie die Helligkeit wie gewünscht mit Hilfe der UP und DOWN Tasten ein (Dimm00 = Blackout, Dimm01 = minimale Helligkeit, Dimm99 = maximale Helligkeit). Drücken Sie erneut auf ENTER um den Vorgang zu bestätigen und den Cursor zum Feld „Speedxx“ zu bewegen. Mit Hilfe der UP und DOWN Tasten kann nun die Laufgeschwindigkeit des Effekts eingestellt werden (Speed00 = langsamste, Speed99 = schnellste Laufgeschwindigkeit). Die Blitzfrequenz des Stroboskop-Effekts verstellen Sie, indem Sie durch nochmaliges Drücken auf ENTER den Cursor auf „Flashxx“ bringen. Nun können Sie mit Hilfe der Tasten UP und DOWN den Stroboskop-Effekt aktivieren und die Blitzgeschwindigkeit von 00 bis 99 einstellen (Flash00 = Stroboskop-Effekt deaktiviert, Flash01 = ca. 1 Hz, Flash99 = ca. 20 Hz). Bestätigen Sie mit ENTER.

1. • 1. FLOW8 und FLOW9 - Pixel Control Programme. Die Programme bestehen aus verschieden programmierten Farbwechseleffekten. Helligkeit und Laufgeschwindigkeit des Programms sind separat einstell- und ein Stroboskopeffekt zusätzlich aktivierbar. Zudem können die Programmfarben vom Benutzer ausgewählt werden.

Bedienung der internen Programme 14 und 15: Wählen Sie mit Hilfe der Tasten UP und DOWN das gewünschte Programm aus. Bestätigen Sie mit ENTER. Der Cursor erscheint nun in der unteren Zeile des Displays auf „C1:x“ (Farbe 1). Mit Hilfe der Tasten UP und DOWN wählen Sie eine der 7 zur Verfügung stehenden Farb-Presets, oder Blackout aus. Wird ein bestimmtes Farb-Preset für Farbe 1 ausgewählt, steht dieses für Farbe 2 nicht mehr zur Verfügung und umgekehrt.

Farbmakros C1 und C2
R = Rct GB = Cyan
G = Grün RG = Magenta
B = Blau RGB = Weiß
RG = Gelb BLAC = Blackout

Bestätigen Sie mit ENTER und stellen jetzt die Helligkeit für die Farbe 1 mit Hilfe der Tasten UP und DOWN von 00 bis 99 ein (Dimm1:00 - Dimm1:99). Farb-Preset und Helligkeit für Farbe 2 stellen Sie in gleicher Weise ein (ENTER -> UP + DOWN). Drücken Sie abermals auf ENTER, können nun Laufgeschwindigkeit (Speed00 - Speed99) und Stroboskop-Effekt (Flash00 - Flash99) in bereits bekannter Form wunschgemäß eingestellt werden.

14.FLOW8
C1:RGB Dimm1:99

14.FLOW8
Speed99 Flash00

FLOW INVERT

Die Laufrichtung von Lichtsequenzen, beispielsweise die des METEOR Programmes, kann mit Hilfe der „FLOW INVERT“ Funktion umgekehrt werden. Drücken Sie die MODE Taste so oft, bis im Display „FLOW INVERT“ erscheint. Drücken Sie nun auf ENTER und wählen mit Hilfe der UP und DOWN Tasten aus, ob die Laufrichtung invertiert werden soll (ON), oder nicht (OFF). Um die Eingabe zu bestätigen, drücken Sie ENTER.

FLOW INVERT OFF

FR PRÉCISION

ADRESSE DE DÉPART DMX ET MODE DMX

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung

ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.

DMX + DMX - Shield

DMX + DMX - Shield

FR DMX-512

Modellbezeichnung: CLPIXBAR450CPRO CLPIXBAR650CPRO
Produktart: LED BAR LED BAR
Typ: Washer Washer
Farbspektrum: RGB RGB
LED Anzahl: 4 8
LED Typ: 30W COB 3in1 30W COB 3in1
Wiederholrate: 3600 Hz 3600 Hz
Abstrahlwinkel: 53° 53°
DMX-Eingang:	3-Pol und 5-Pol XLR männlich	3-Pol und 5-Pol XLR männlich
DMX-Ausgang:	3-Pol und 5-Pol XLR weiblich	3-Pol und 5-Pol XLR weiblich
DMX-Modus:	2-Kanal, 3-Kanal 1, 3-Kanal 2, 9-Kanal, 14-Kanal, 18-Kanal	2-Kanal, 3-Kanal 1, 3-Kanal 2, 9-Kanal, 26-Kanal, 30-Kanal
DMX Funktionen:	13 Auto-Programme, Farbmakros, Musiksteuerung, Stroboskop, RGB, Pixel Control	13 Auto-Programme, Farbmakros, Musiksteuerung, Stroboskop, RGB, Pixel Control
Standalone Funktionen: 14 Auto-Programme, Musiksteuerung, Stroboskop, Statische Farben, Farbmakros, Master/Slave-Betrieb		14 Auto-Programme, Musiksteuerung, Stroboskop, Statische Farben, Farbmakros, Master/Slave-Betrieb
Steuerung: DMX512, RDM ready DMX512, RDM ready
Bedienelemente: Mode, Enter, Up, Down Mode, Enter, Up, Down
Anzeigeelemente: beleuchtetes LC-Display beleuchtetes LC-Display
Betriebsspannung: 100 - 240 V AC / 50 - 60 Hz 100 - 240 V AC / 50 - 60 Hz
Leistungsaufnahme: 130 W 220 W
Stromversorgungsanschluss: Neutrik powerCON Ein- und Ausgang Neutrik powerCON Ein- und Ausgang
Sicherung: F2AL / 250V	F2AL / 250V
Betriebstemperatur:	0°C - 40°C	0°C - 40°C
Relative Luftfeuchtigkeit:	< 85%, nicht kondensierend	< 85%, nicht kondensierend
Gehäusematerial:	Aluminium, Stahl	Aluminium, Stahl
Gehäusefarbe:	schwarz	schwarz
Gehäusekühlung:	Konvektion	Konvektion
Beleuchtungsstärke:	Einzel-LED 650 lx @ 1 m	Einzel-LED 650 lx @ 1 m
Abmessungen (B x H x T, ohne Bügel):	440 x 110 x 130 mm	880 x 110 x 130 mm
Gewicht:	5,4 kg 7,9 kg
Weitere Eigenschaften:	Neutrik powerCON Netzkabel im Lieferumfang, Stand-/Montagebügel inklusive	Neutrik powerCON Netzkabel im Lieferumfang, Stand-/Montagebügel inklusive

DE HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor-ßen wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

FR GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ
