Produkttyp	LED-Wash-Scheinwerfer für den Außeneinsatz
Marke	Cameo
Modell	ZENIT Z120 G2 (CLZZ120G2)
Lichtquelle	1 COB-LED 120 W RGBW
Zoomwinkel	7° - 55°
Lichtstrom	2240 lm (RGBW)
Beleuchtungsstärke bei 1 m	67.500 lx (schmaler Strahl)
Anzahl DMX-Kanäle	3, 4, 5, 9, 10, 11 oder 17 Kanäle
Steuerungsfunktionen	DMX512, RDM, Master/Slave, Stand Alone (Auto, Static, Colour Macro, Tunable White, User Colour)
DMX-Anschlüsse	XLR 5-polig männlich/weiblich IP65
Stromanschlüsse	Power Twist IP65 (Eingang und Ausgang, Ausgang max. 10 A)
Betriebsspannung	100 - 240 V AC, 50/60 Hz
Leistungsaufnahme	180 W
Schutzart	IP65
Betriebstemperatur	-15 °C bis +45 °C
Gehäusematerial	Metall, schwarz
Abmessungen (B x H x T, ohne Bügel)	239 x 237 x 285 mm
Gewicht	8,5 kg
Montage	Bügel mit integriertem TV-Zapfen 16 mm, Omega-Bügel inklusive, Sicherungsöse
Sicherheit	Heiße Oberfläche (bis 70 °C), nicht in die LED blicken, Mindestabstand 0,5 m zu brennbaren Materialien
Wartung	Reinigung mit einem trockenen Tuch
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Reparatur nur durch qualifiziertes Personal

Häufig gestellte Fragen - ZENIT Z120 G2 Cameo

Wie stelle ich die DMX-Startadresse ein?

Drücken Sie MODE, um ins Menü zu gelangen, wählen Sie DMX Address mit UP/DOWN, drücken Sie ENTER, stellen Sie die gewünschte Adresse ein (001-xxx) und bestätigen Sie.

Welche DMX-Modi sind verfügbar?

Die DMX-Modi sind: 3, 4, 5, 9, 10, 11 und 17 Kanäle. Jeder Modus bietet verschiedene Funktionen wie Dimmer, RGBW, Stroboskop, Zoom usw.

Wie verwende ich den Stand-Alone-Modus?

Wählen Sie im Menü Stand Alone und dann zwischen Auto, Static, Colour Macro, Tunable White oder User Colour. Jeder Untermodus ermöglicht das Einstellen von Farben, Helligkeit, Zoom usw.

Was bedeutet die Schutzart IP65?

IP65 bedeutet, dass der Scheinwerfer vollständig gegen Staub geschützt und gegen Wasserstrahlen beständig ist. Er eignet sich daher für den Außeneinsatz, ist jedoch nicht tauchfähig.

Wie verbinde ich mehrere Scheinwerfer im Master/Slave-Modus?

Verbinden Sie die Geräte über ein DMX-Kabel. Aktivieren Sie am Master-Gerät einen Stand-Alone-Modus. Stellen Sie an den Slaves Slave im Menü ein und passen Sie ggf. die Verzögerung an.

Kann man die Bedientasten sperren?

Ja, drücken Sie gleichzeitig UP und DOWN für 5 Sekunden, um zu sperren. Zum Entsperren wiederholen Sie den Vorgang. Eine automatische Sperre ist auch in den Einstellungen verfügbar (Autolock).

Wie stelle ich die Farbtemperatur im Stand-Alone-Modus ein?

Wählen Sie Tunable White im Stand-Alone-Menü. Sie können dann Dimmer, Farbtemperatur (CTC) und Zoom mit den Tasten UP/DOWN einstellen.

Was tun bei Verlust des DMX-Signals?

Im Menü Settings ermöglicht die Option DMX Fail die Wahl zwischen Hold (Beibehalten des letzten Befehls) oder Blackout (Ausschalten).

Wie reinige ich den Scheinwerfer?

Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Stellen Sie sicher, dass das Gerät vor der Reinigung ausgesteckt und abgekühlt ist.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Blicken Sie niemals direkt in die LED (Risiko von Augenverletzungen). Die Oberfläche kann bis zu 70 °C erreichen – lassen Sie sie nach Gebrauch 10 Minuten abkühlen. Installieren Sie mindestens 0,5 m Abstand zu brennbaren Materialien. Verwenden Sie bei hängender Montage ein Sicherungsseil.

BEDIENUNGSANLEITUNG ZENIT Z120 G2 Cameo

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 18-19

BEDIENUNG

19-25

AUFSTELLUNG UND MONTAGE 25

DMX TECHNIK 26

TECHNISCHE DATEN 27

HERSTELLERERKLÄRUNGEN

27-28

DMX STEUERUNG 82-87

FRANCAIS

MESURES PRÉVENTIVES 29-30

INTRODUCTION

30

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE

ET D'AFFICHAGE 31-32

UTILISATION

32-38

INSTALLATION ET MONTAGE 39

TECHNOLOGIE DMX

40

CARACTÉRISTIQUES TECHNIQUES

DÉCLARATIONS DU FABRICANT

41-42

PILOTAGE EN MODE DMX

82-87

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

13. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

14. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

Vorsicht! Intensive LED Lichtquelle! Gefahr der Augenschädigung. Nicht in die Lichtquelle blicken.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.
2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.
3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
4. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskopeffekte eingesetzt werden.

EINFÜHRUNG

OUTDOOR ZENIT ZOOM 120 G2

CLZZ120G2

STEUERUNGSFUNKTIONEN

3-Kanal, 4-Kanal, 5-Kanal, 9-Kanal, 10-Kanal, 11-Kanal und 17-Kanal DMX-Steuerung

Master / Slave Betrieb

Stand Alone Funktionen

EIGENSCHAFTEN

Outdoor Scheinwerfer mit Zoom-Funktion und einer 120W COB-LED (RGBW). 7 DMX-Modi. DMX-512 Steuerung. Master / Slave Betrieb. Stand Alone Funktionen. Stand- bzw. Montagebügel und 16mm TV-Zapfen inklusive. Omega-Bracket inklusive. Betriebsspannung 100V - 240V AC / 50 - 60Hz. Leistungsaufnahme 180W. IP65 Schutzart.

Die Scheinwerfer verfügen über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.

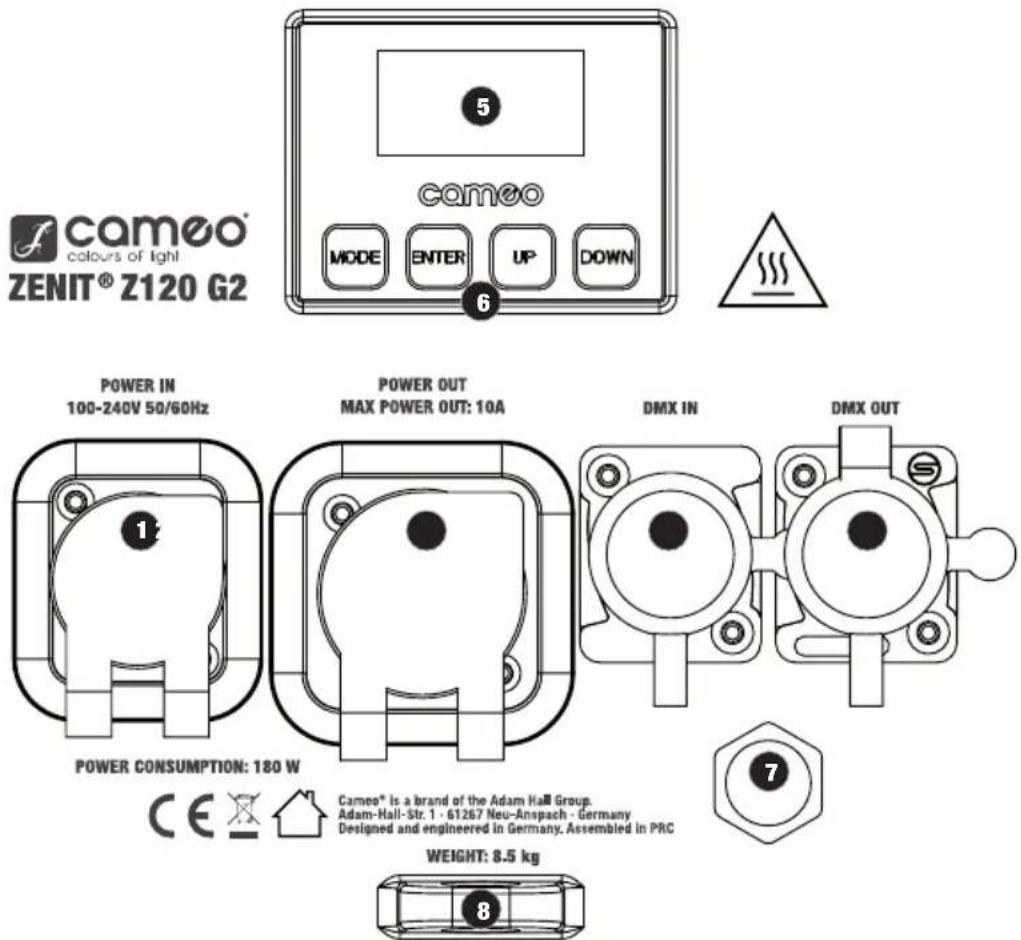

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

IP65 Power Twist Netzeingangsbuchse mit Gummidichtkappe. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Anschluss mit Hilfe des mitgelieferten Netzkabels (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

2 POWER OUT

IP65 Power Twist Netzausgangsbuchse mit Gummidichtkappe. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet (bei Nichtgebrauch stets mitder Gummidichtkappe verschließen).

③ DMX IN

Männliche IP65 5-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult, bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

4 DMX OUT

Weibliche IP65 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

5 OLED-DISPLAY

Zeigt den aktuellen Betriebsmodus und weitere Systemeinstellungen an.

6 BERÜHRUNGSEMPFINDLICHE BEDIENFELDER

MODE

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü für Systemeinstellungen. Durch wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige.

ENTER

Durch Drücken auf ENTER gelangen Sie auf die Menü-Ebene um Wertänderungen vornehmen zu können und um eines der Untermenüs zu erreichen. Wertänderungen bestätigen Sie ebenfalls durch Drücken auf ENTER.

UP und DOWN

Auswählen der einzelnen Menüpunkte im Auswahl-Menü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs. Ermöglichen es, den Wert eines Menü-Punkts, wie z.B. die DMX-Adresse, wunschgemäß zu verändern.

7 DRUCKAUSGLEICHSELEMENT

Druckausgleichselement zur Vermeidung von Kondenswasserbildung im Gehäuseinneren. Um die einwandfreie Funktion zu gewährleisten, ist das Element vor Verschmutzung zu schützen.

8 SICHERUNGSÖSE

Sichern Sie das Gerät bei Überkopfmontage mit einem geeigneten Sicherungsseil an der Sicherungsöse.

HINWEISE: Um den Spritzwasserschutz nach Schutzklasse IP65 bei den DMX-Buchsen zu gewährleisten, müssen die speziellen DMX Eingangs- und Ausgangsbuchsen korrekt mit den IP65 Spezial-XLR-Steckern verschlossen sein, bzw. die Gummidichtkappen zum Verschließen verwendet werden. Die Netzbuchsen POWER IN und POWER OUT sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65, ebenso bei korrekter Verwendung der Gummidichtkappen.

BEDIENUNG

ANMERKUNGEN

• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander „Update Wait...“ (nur für Servicezwecke), „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Außerdem wird beim Startvorgang die Zoom-Einheit initialisiert. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor angewählt war.
• Ist eine der DMX-Betriebsarten aktiviert und es liegt kein DMX-Signal am DMX-Eingang an, beginnt das Display nach wenigen Sekunden zu blinken.
• Nach ca. 30 Sekunden Inaktivität zeigt das Display automatisch die aktuell aktivierte Betriebsart an (Hauptanzeige).
• Fast Access Feature: Um die Menüführung zu vereinfachen, verfügt das Gerät über eine intelligente Menüstruktur, die es ermöglicht, auf Menüpunkte und Untermenüpunkte, die zuletzt ausgewählt waren, direkt zugreifen zu können. 1. Durch gleichzeitiges Drücken auf MODE und ENTER gelangen Sie direkt zu dem Untermenüpunkt, der zuletzt editiert wurde und können den entsprechenden Wert augenblicklich nach Wunsch ändern (DMX-Startadresse und alle Betriebsarten). 2. Durch Drücken auf MODE gelangen Sie direkt zu dem Menüpunkt, der als Letztes angewählt und editiert wurde.
• Achten Sie vor dem Ändern von Geräteeinstellungen darauf, dass die Bedieneinheit trocken und staubfrei ist, um ihre Funktionalität nicht zu beeinträchtigen.
• Die Display-Anzeige kann durch Drücken auf UP um 180° gedreht werden, wenn im Display die Hauptanzeige abgebildet wird.

DMX STARTADRESSE EINSTELLEN (DMX Address)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Wählen Sie nun den Menüpunkt „DMX Address“ (Pfeil beachten) mit Hilfe der Bedienfelder UP und DOWN aus und drücken auf ENTER. Wählen Sie jetzt die gewünschte DMX-Startadresse wiederum mit Hilfe von UP und DOWN aus und bestätigen mit ENTER (der höchste Wert ist abhängig von der angewählten DMX-Betriebsart). Gleichzeitig wird die DMX-Betriebsart gestartet und der zuletzt ausgewählte DMX-Modus aktiviert.

---- Menu ---- ► DMX Address DMX Mode Stand Alone Slave Settings System Information 001 - 5xx DMX Address 001

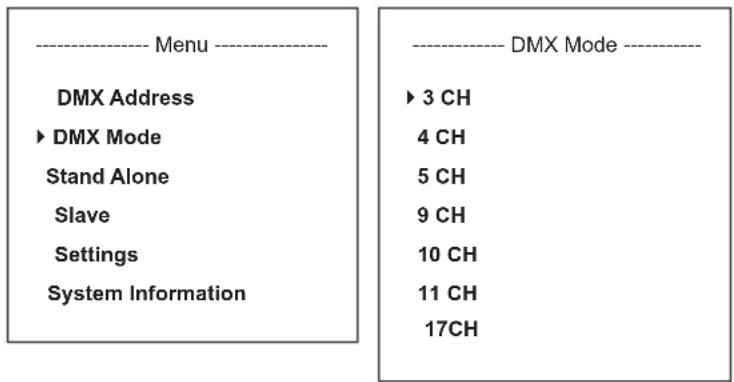

DMX BETRIEBSART EINSTELLEN (DMX Mode)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Wählen Sie nun den Menüpunkt „DMX Mode“ (Pfeil beachten) mit Hilfe der Bedienfelder UP und DOWN aus und drücken auf ENTER. Die gewünschte DMX-Betriebsart wählen Sie jetzt abermals mit Hilfe von UP und DOWN aus und bestätigen mit ENTER. Ausführliche DMX-Tabellen finden Sie in dieser Anleitung unter „DMX STEUERUNG“.

---- Menu ---- DMX Address ► DMX Mode Stand Alone Slave Settings System Information ---- DMX Mode ---- ► 3 CH 4 CH 5 CH 9 CH 10 CH 11 CH 17CH

STAND-ALONE-BETRIEBSART EINSTELLEN (Stand Alone)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menu-Punkt „Stand Alone“ aus (Pfeil beachten) und bestätigen mit ENTER. Im Untermenü können Sie nun unter den Stand-Alone-Betriebsarten „Auto“, „Colour Macro“, „Static“, „Tunable White“, und „User Colour“ mit UP und DOWN auswählen. Bestätigen Sie die Auswahl mit ENTER.

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings System Information ---- Stand Alone ---- ► Auto Static Colour Macro Tunable White User Colour

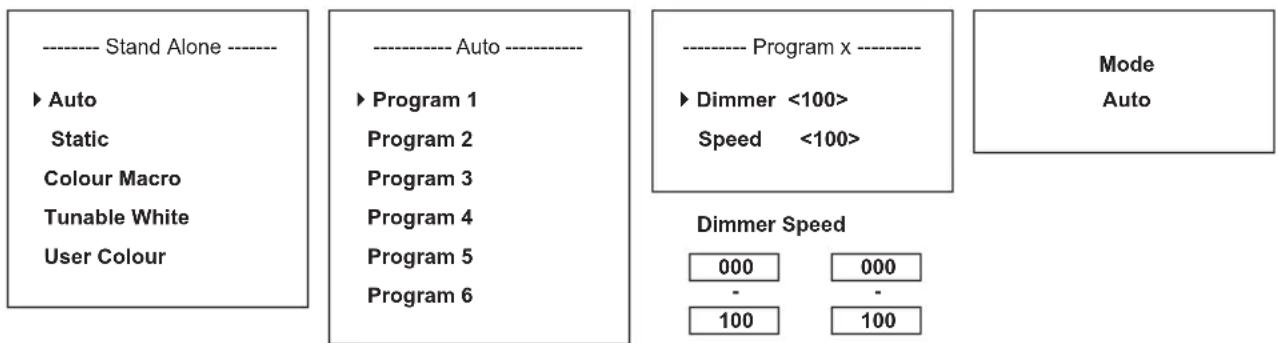

STAND-ALONE-BETRIEBSART AUTO (Auto Program 1 - 6)

Die 6 verschiedenen Auto-Programme bestehen jeweils aus fest programmierten Farbwechselsequenzen, Helligkeit und Laufgeschwindigkeit sind separat einstellbar. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSART EINSTELLEN“ beschrieben, die Auto-Betriebsart aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN eines der 6 Auto-Programme aus (Pfeil beachten) und bestätigen mit ENTER. Um nun die Helligkeit einzustellen, wählen Sie mit Hilfe von UP und DOWN den Menüpunkt „Dimmer“ aus, bestätigen mit ENTER und wählen den gewünschten Wert mit Hilfe von UP und DOWN von 000 bis 100 aus. Bestätigen Sie mit ENTER. Zum Einstellen der Laufgeschwindigkeit wählen Sie nun den Menüpunkt „Speed“ aus, bestätigen mit ENTER und stellen den gewünschten Wert von 000 bis 100 ein. Bestätigen Sie mit ENTER.

    I["Mode Auto"] --> J["Dimmer Speed"]
    J --> K["000"]
    J --> L["-"]
    J --> M["100"]
    J --> N["000"]
    J --> O["-"]
    J --> P["100"]

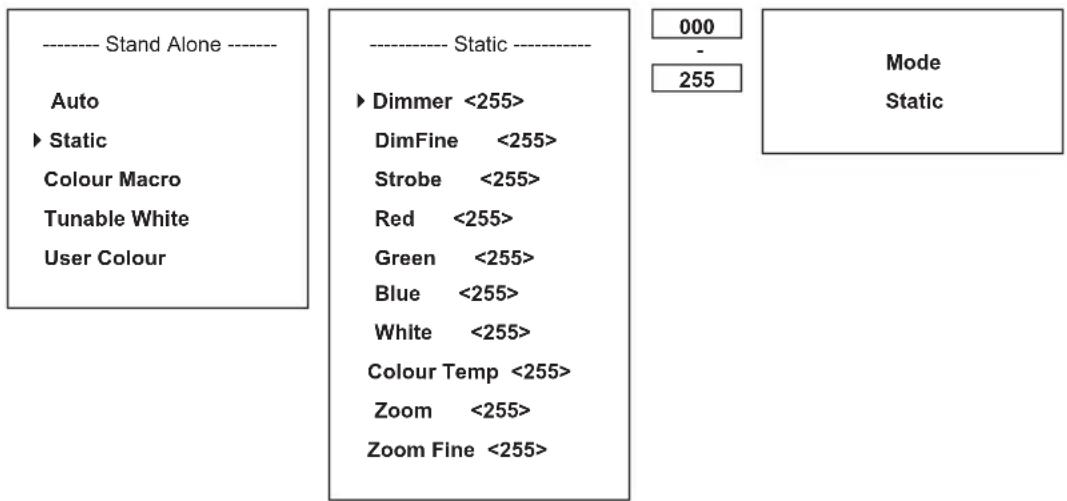

STAND-ALONE-BETRIEBSART STATISCHER MODUS (Static)

Der Statische Modus ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, Dimmer, Stroboskop, R, G, B und W usw. direkt am Gerät mit Werten von 000 bis 255 einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSART EINSTELLEN“ beschrieben, den Statischen Modus aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN den Menüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten) und bestätigen mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den gewünschten Wert von 000 bis 255 einstellen. Bestätigen Sie mit ENTER.

---- Stand Alone ---- Auto ► Static Colour Macro Tunable White User Colour ---- Static ---- ► Dimmer <255> DimFine <255> Strobe <255> Red <255> Green <255> Blue <255> White <255> Colour Temp <255> Zoom <255> Zoom Fine <255> 000 - 255 Mode Static

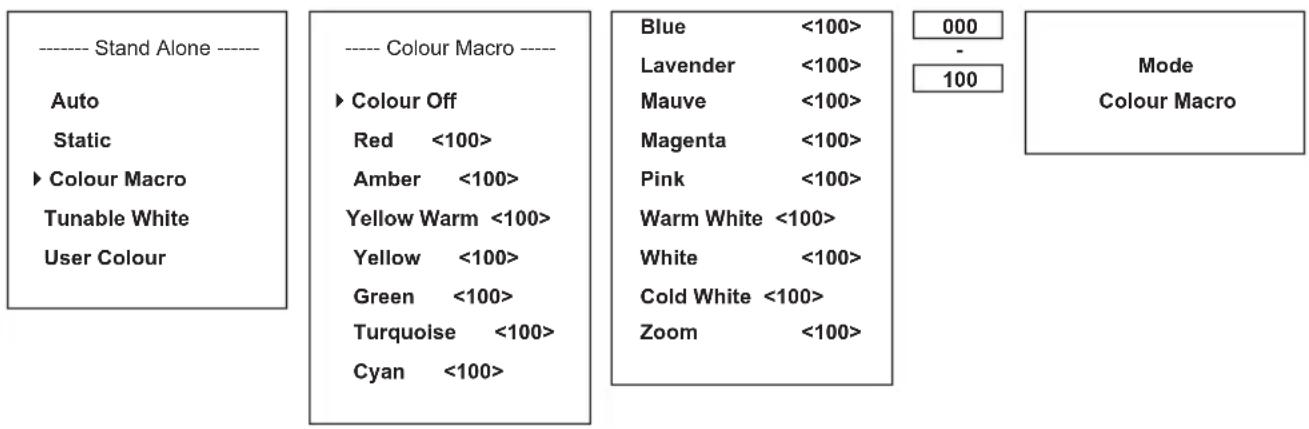

STAND-ALONE-BETRIEBSART FARBMAKROS (Colour Macro)

15 verschiedene Farbmakros stehen als Preset zur Verfügung. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSART EINSTELLEN“ beschrieben, den Menüpunkt „Colour Macro“ aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN die gewünschte Farbe als Preset aus (Pfeil beachten) und bestätigen mit ENTER (Colour Off = Blackout). Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN die gewünschte Helligkeit von 000 bis 100 einstellen. Bestätigen Sie mit ENTER. Die Einstellung der Zoom-Funktion erfolgt in gleicher Weise.

---- Stand Alone ---- Auto Static ► Colour Macro Tunable White User Colour ---- Colour Macro ---- ► Colour Off Red <100> Amber <100> Yellow Warm <100> Yellow <100> Green <100> Turquoise <100> Cyan <100> Blue <100> Lavender <100> Mauve <100> Magenta <100> Pink <100> Warm White <100> White <100> Cold White <100> Zoom <100> 000 - 100 Mode Colour Macro

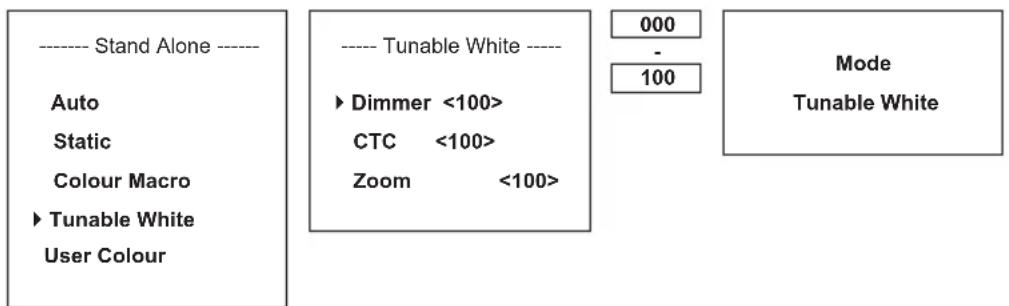

STAND-ALONE-BETRIEBSART FARBTEMPERATUR (Tunable White)

Der Farbtemperatur Modus ermöglicht es, Licht mit einer Farbtemperatur von Kaltweiß bis Warmweiß (CTC), die Helligkeit (Dimmer) und die Zoom-Funktion direkt am Gerät einzustellen. Wählen Sie, wie zuvor unter Punkt "STAND-ALONE-BETRIEBSART EINSTELLEN" beschrieben, den Farbtemperatur Modus aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN den Menüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten) und bestätigen mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den gewünschten Wert einstellen. Bestätigen Sie mit ENTER.

---- Stand Alone ---- Auto Static Colour Macro ► Tunable White User Colour ---- Tunable White ---- ► Dimmer <100> CTC <100> Zoom <100> 000 - 100 Mode Tunable White

STAND-ALONE-BETRIEBSART BENUTZER-PRESETS (User Colour)

Die Stand-Alone-Betriebsart "Benutzer-Presets" ermöglicht es, Gesamthelligkeit und eine Farbmischung aus R, G, B und W usw. direkt im Gerät in fünf individuellen Farb-Presets abspeichern zu können. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSART EINSTELLEN“ beschrieben, den Menüpunkt "User Colour" aus und bestätigen die Eingabe mit ENTER. Wählen Sie nun mit Hilfe von UP und DOWN einen der Speicherplätze Colour 1 bis Colour 5 aus, bestätigen mit ENTER und wählen den Untermenüpunkt aus, den Sie bearbeiten möchten (Pfeil beachten). Bestätigen Sie mit ENTER. Im Display wird nun ein dreistelliges Ziffernfeld angezeigt und Sie können mit Hilfe von UP und DOWN den Wert nach Wunsch von 000 bis 255 einstellen. Bestätigen Sie wiederum mit ENTER.

---- Stand Alone ---- Auto Static Colour Macro Tunable White ► User Colour ---- User Colour ---- ► Colour 1 Colour 2 Colour 3 Colour 4 Colour 5 Colour 6 ---- Colour 1 ---- ► Dimmer <255> DimFine <255> Strobe <255> Red <255> Green <255> Blue <255> White <255> Colour Temp <255> Zoom <255> Zoom Fine <255> 000 - 255 Mode User Colour

SLAVE BETRIEBSART

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „Slave“ aus (Pfeil beachten) und bestätigen mit ENTER. Stellen Sie nun ein, mit welcher Verzögerung das Signal der Master-Einheit von der Slave-Einheit verarbeitet wird (00.00s bis 10.00s in 250 ms Schritten) und bestätigen mit ENTER. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels und aktivieren in der Master-Einheit eine der Stand-Alone Betriebsarten (Auto, Static, Colour Macro, Tunable White, User Colour). Nun folgt die Slave-Einheit der Master-Einheit, entsprechend der Einstellung der Signalverzögerung. Liegt kein Steuersignal an, beginnen die Zeichen im Display zu blinken, das Blinken stoppt, sobald ein Steuersignal anliegt.

---- Menu ---- DMX Address DMX Mode Stand Alone ► Slave Settings System Information

---- Delay Time ---- 00.00s

Mode Slave

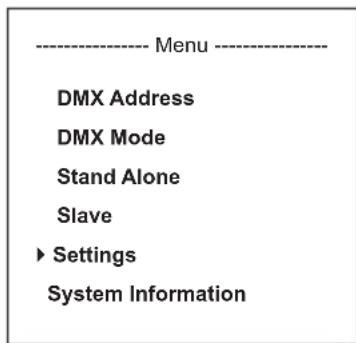

GERÄTEEINSTELLUNGEN (Settings)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „Settings“ aus (Pfeil beachten) und bestätigen mit ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave ► Settings System Information

Daraufhin gelangen Sie in das Untermenü zum Einstellen folgender Untermenüpunkte (Auswahl mit UP und DOWN, bestätigen mit ENTER, Wert bzw. Status ändern mit UP und DOWN, bestätigen mit ENTER):

Settings (Fettdruck = Werkseinstellung)
Display Reverse =	Drehung der Display-Anzeige On Drehung der Display-Anzeige um 180° (z.B. Kopfübermontage)
Display Backlight =	Display-BeleuchtungOnpermanent an
			Off Deaktivierung nach ca. 30 Sekunden Inaktivität
DMX Fail = Betriebszustand bei DMX-Signal-Unterbrechung			Holdletzter Befehl wird gehalten
			Blackout aktiviert Blackout
Dimmer Curve	=	Dimmerkurve	Linear	Die Lichtintensität steigt linear mit dem DMX-Wert an
			Exponential	Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen
			Logarithmic	Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen
			S-Curve	Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen
Dimmer Response	=	Dimmverhalten	LED	Der Strahler reagiert abrupt auf Änderungen des DMX-Werts
			Halogen	Der Strahler verhält sich ähnlich einem Halogenstrahler mit sanften Helligkeitsänderungen
PWM-Frequency =	LED	PWM Frequenz 800Hz / 1200Hz /	2000Hz / 3600Hz / 12kHz / 25kHz	Einstellen der LED PWM Frequenz
Autolock = Automatische		Sperrung der Bedienelemente	On Automatische Sperrung der Bedienelementenach ca. 30 Sekunden Inaktivität. Anzeige im Display nach Bedienversuch: „LOCKED“Entsperren: Gleichzeitiges Drücken von UP und DOWN für ca. 5 Sekunden
			Off Automatische Sperrung der Bedienelementedeaktiviert
Calibration = Farb-und Zoom-Kalibrierung Red, Green, Blue,			White, Zoom	Individuelle Kalibrierung. Betriebsartübergreifende Einstellung der 4 LED-Gruppen RGBW und der Zoom-Funktion mit Werten von 000 - 255
Zoom Reset = Zoom-Einheit initialisieren Reset? Zoom-Einheit initialisieren:				bestätigen mit ENTER, abbrechen mit MODE
Factory Reset = Zurücksetzen auf Werkseinstellungen			Reset? Zurücksetzen auf Werkseinstellungen: bestätigen mit ENTER, abbrechen mit MODE

DIMMERKURVEN

linear Lichtintensität DMX-Wert

SYSTEMINFORMATIONEN (System Information)

Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „System Information“ aus (Pfeil beachten) und bestätigen mit ENTER.

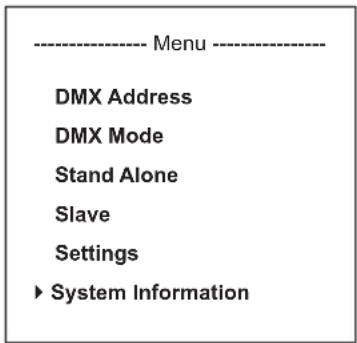

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings ► System Information

Den gewünschten Untermenüpunkt wählen Sie jetzt abermals mit Hilfe von UP und DOWN aus und lassen die entsprechende Information durch Drücken auf ENTER anzeigen.

System Information (Fettdruck = Werkseinstellung)
Firmware	=	Anzeige der Geräte-Firmware	Main CPU	Vx.xx
Temperature	=	Temperaturanzeige der LED-Einheit	LED	LED TEMP xxxC / xxxF
			Celsius/Fahrenheit	Unit Celsius (= Anzeige in Grad Celsius)
				Unit Fahrenheit (= Anzeige in Grad Fahrenheit)
Operation Hours	=	Betriebszeitanzeige	OpTime xxxx:xxh	Anzeige der Gesamtbetriebszeit in Stunden und Minuten

MANUELLE SPERR-FUNKTION

Neben der Möglichkeit, den Scheinwerfer automatisch vor versehentlicher und unbefugter Bedienung zu schützen (siehe „Settings“ - „Autolock“), kann die Sperrung der Bedienelemente auch manuell erfolgen. Halten Sie für ca. 5 Sekunden die Bedienfelder UP und DOWN gleichzeitig gedrückt. Bei dem Versuch, Einstellungsänderungen vorzunehmen, wird nun „LOCKED“ im Display angezeigt und eine Änderung der Einstellungen des Scheinwerfers über die Bedienfelder ist nicht mehr möglich. Nach ca. 1 Minute wird die aktuell eingestellte Betriebsart wieder angezeigt. Um die Sperre aufzuheben, halten Sie wiederum für ca. 5 Sekunden die Bedienfelder UP und DOWN gleichzeitig gedrückt. Die Anzeige im Display wechselt nun zur zuvor angezeigten Information.

AUFSTELLUNG UND MONTAGE

Dank des Doppelbügels und der integrierten Kunststofffüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt entweder mit Hilfe des ausklappbaren 16mm TV-Zapfens (A, geeignet für Adam Hall Super Clamp) oder eines Omega-Bügels, der in der an dem Gerätebügel befestigt wird (B). Geeignete Omega-Bügel und Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle (C).

Wichtige Sicherheitshinweise: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.

DMX TECHNIK

DMX-512

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.

DMX + DMX - Shield

DMX + DMX - Shield

TECHNISCHE DATEN

Artikelnummer: CLZZ120G2

Produktart: LED Wash Light
Typ: Outdoor Scheinwerfer
Farbspektrum LED: RGBW
LED Anzahl: 1
LED Typ: 120W COB
LED PWM Frequenz: 800Hz, 1200Hz, 2000Hz, 3600Hz, 12kHz, 25kHz (einstellbar)
Abstrahlwinkel: 7° - 55°
DMX-Eingang: 5-Pol XLR männlich, IP65
DMX-Ausgang: 5-Pol XLR weiblich, IP65
DMX-Modus: 3-Kanal, 4-Kanal, 5-Kanal, 9-Kanal, 10-Kanal, 11-Kanal, 17-Kanal
DMX Funktionen: Dimmer, Dimmer Fine, RGBW, RGBW Fine, Stroboskop, Farbtemperaturkorrektur, Farbmakros, Farbwechsel, Farbüberblenden, Zoom, Zoom Fine, Dimmverhalten
Standalone Funktionen:	Farbmakros, Auto-Programme, Statischer Modus, Stroboskop, User Colour, Tunable White, Master/Slave-Betrieb
Systemeinstellungen:	Anzeige um 180° drehen, Display Beleuchtung, DMX Fail, Dimmerkurven, Dimmverhalten, Farbkalibrierung, Display Lock-Funktion, LED PWM Frequenz, Zoom Reset, Factory Reset
Steuerung:	DMX512, RDM enabled
Bedienelemente:	MODE, ENTER, UP, DOWN (berührungsempfindliche Bedienfelder)
Anzeigeelemente:	OLED-Display
Betriebsspannung:	100 - 240V AC / 50 - 60Hz
Leistungsaufnahme: 180W
Beleuchtungsstärke (@ 1m):	67500lx (narrow)
Lichtstrom (RGBW):	2240lm
Stromversorgungsanschluss:	Ein- und Ausgang, Power Twist-Buchsen IP65 (Ausgang max. 10A)
Umgebungstemperatur (in Betrieb):	-15°C - +45°C
Gehäusematerial:	Metall
Gehäusefarbe:	schwarz
Gehäusekühlung: Konvektion
Schutzart:	IP65
Abmessungen (B x H x T, ohne Montagebügel):	239 x 237 x 285mm
Gewicht:	8,5kg
Weitere Eigenschaften:	1 m Netzkabel mit IP65 Power Twist Stecker, Stand- Montagebügel inklusive.16 mm TV-Zapfen integriert. Torblende und Omega-Bügel optional erhältlich

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC-TURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS

DE: (1*) Nachdem die Einstellungen vorgenommen wurden, stellen Sie den Wert auf 000 ein, um Störungen durch endlosen Funktionsaufruf zu vermeiden.
