BEDIENUNGSANLEITUNG Pure 830c HSM

deutsch: Aktenvernichter HSM Pure 830 3

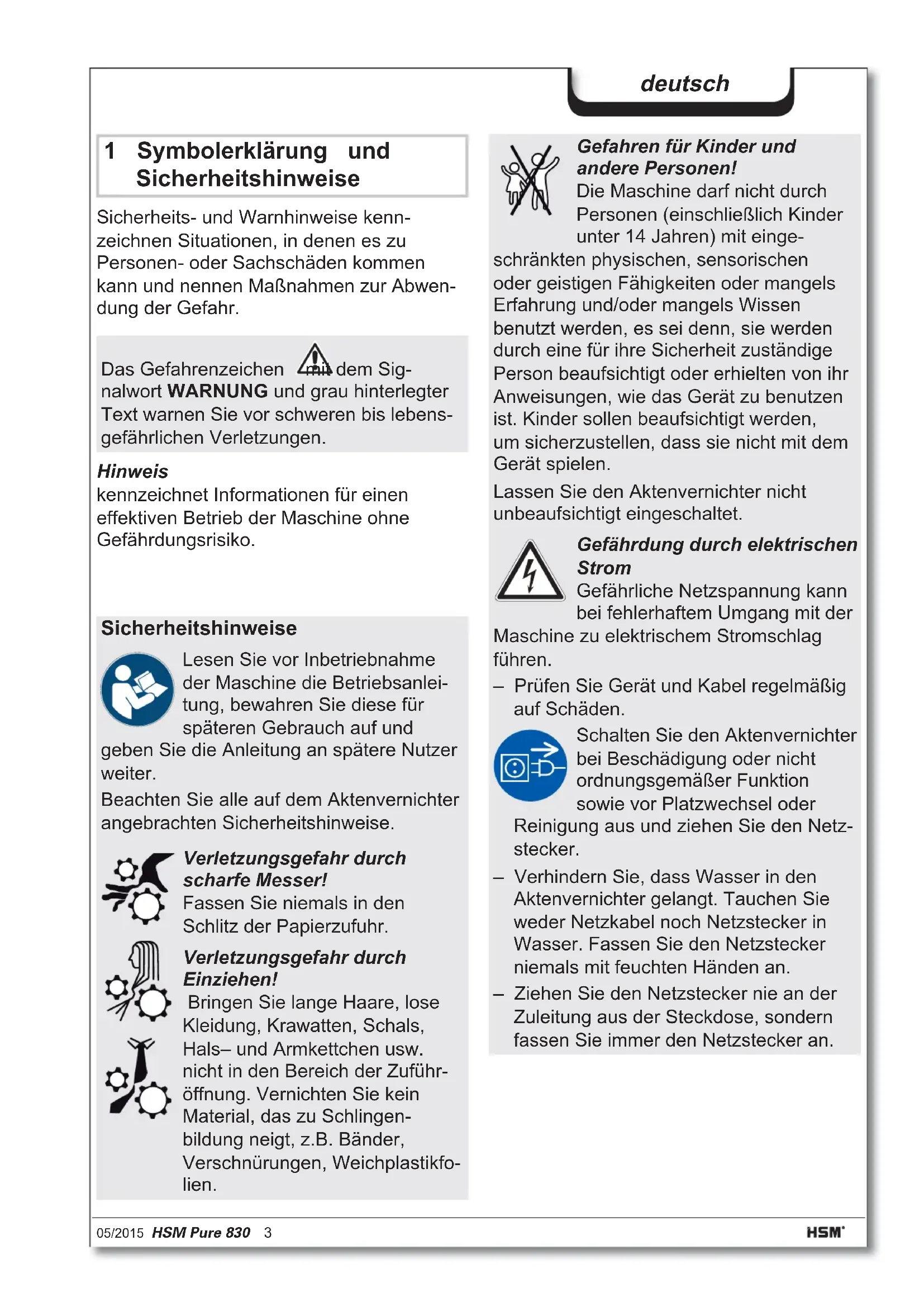

1 Symbolerklärung und Sicherheitshinweise

Sicherheits- und Warnhinweise kennzeichnen Situationen, in denen es zu Personen- oder Sachschäden kommen kann und nennen Maßnahmen zur Abwendung der Gefahr.

Das Gefahrenzeichen

mit dem Sig-

nalwort WARNUNG und grau hinterlegter Text warnen Sie vor schweren bis lebensgefährlichen Verletzungen.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährdungsrisiko.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kinder unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährdung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der

Maschine zu elektrischem Stromschlag führen.

- Prüfen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder

Reinigung aus und ziehen Sie den Netzstecker.

- Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Händen an.

- Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

2 Bestimmungsgemäße Verwendung, Gewährleistung

Der Aktenvernichter ist zum Zerkleinern von Papier sowie geringer Mengen CDs/DVDs und Kredit-/Kundenkarten bestimmt.

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern.

Die Garantiezeit für den Aktenvernichter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion dieses Modells.

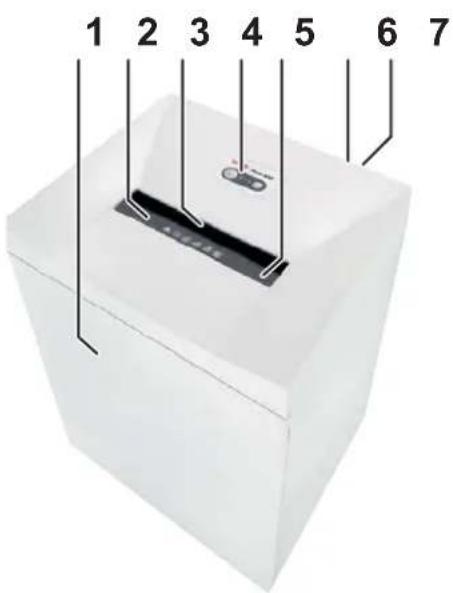

3 Übersicht

1 2 3 4 5 6 7

1 Tür
2 Sicherheitshinweise
3 Lichtschranke
4 Bedien- und Anzeigeeinheit
5 Sicherheitselement
6 Typenschild
7 Netzschalter

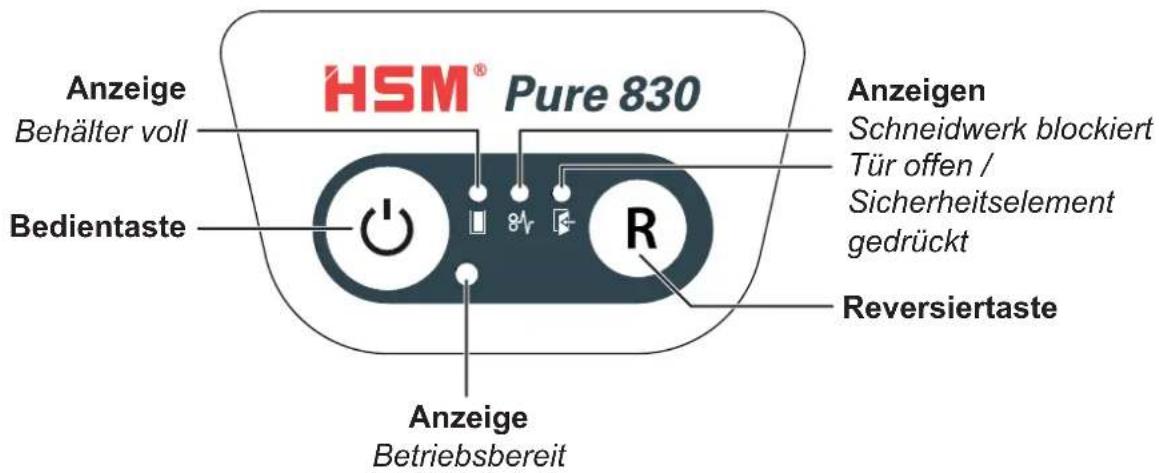

Bedien- und Anzeigeelemente

HSM® Pure 830 Anzeige Behälter voll Bedientaste Anzeige Schneidwerk blockiert Tür offen / Sicherheitselement gedrückt Reversiertaste Anzeige Betriebsbereit

4 Inbetriebnahme

WARNUNG

Gefährliche Netz- spannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenräumen. Betreiben Sie ihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

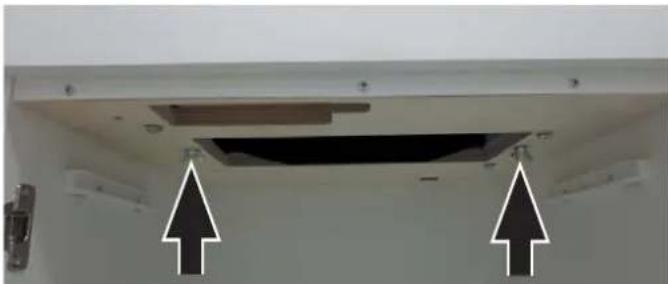

• Öffnen Sie vor der ersten Inbetriebnahme die Tür und entfernen Sie die 2 Flügelschrauben der Transportsicherung aus der Bodenplatte unterhalb des Schneidwerks.
• Schließen Sie das gelieferte Netzkabel an der Rückseite des Aktenvernichters an und stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

5 Bedienung

Aktenvernichter einschalten

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.
• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ leuchtet.

Papier vernichten

- Führen Sie das Papier in der Mitte des Papierschlitzes zu. Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen darauf, dass diese von der Lichtschranke erfasst werden können.

3 Sekunden nachdem die Lichtschranke in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvernichter geht in Betriebsbereitschaft.

CDs vernichten

WARNUNG

Verletzungsgefahr durch Splitter!

Abhängig von der Materialart können beim Vernichten von CDs Splitter aus dem Schneidwerk herausgeschleudert werden und Ihre Augen verletzen.

- Tragen Sie eine Schutzbrille.

- Geben Sie jeweils nur eine CD/DVD in die Mitte der Zuführöffnung.

Für eine sortenreine Trennung des geshredderten Materials können Sie den mitgelieferten CD-Sack einsetzen.

Kredit- und Kundenkarten vernichten

- Geben Sie die Karte in die Mitte der Zuführöffnung. Entsorgen Sie das zerkleinerte Material getrennt von Papierabfällen.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ verlischt.
• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

Weitere Funktionsmodi

• Permanent-Modus

Funktion: Schneidwerk läuft ununterbrochen.

Wenn 2 min kein Material zugeführt wird, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft.

Start: Drücken Sie die Bedientaste 3 Sekunden lang.

Vorzeitiger Abbruch: Drücken Sie die Bedientaste.

- Stand-by-Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötigen Verbraucher abgeschaltet.

Die Anzeige „Betriebsbereit“ blitzt in regelmäßigen Abständen kurz auf.

Bei Papierzufuhr läuft der Aktenvernichter selbständig an.

6 Störungsbeseitigung

Hinweis:

Das Sicherheitselement ist mit einem Berührungsschutz ausgestattet. Der Aktenvernichter schaltet ab, wenn Sie während des Vernichtungsvorgangs auf das Sicherheitselement drücken.

Anzeige Störung Störungsbehebung
Dauerlicht	Papierstau Sie haben zu viel Papier auf einmal zugeführt.➢ Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das Papier heraus.· Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.· Halbieren Sie den Papierstapel.· Führen Sie das Papier nacheinander zu.
	Überlast • Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht allg.Störungs-anzeige		Während der Papiervernichtung ist ein Fehler aufgetreten.Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Licht-schranke frei ist.
	Schnittgut-behältervoll	Leeren Sie den Schnittgutbehälter.Hinweis:Wenn Sie vor dem Entnehmen des Behälters die Reversier-taste kurzzeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen und fällt nicht in den Innenraum des Aktenvernichters.
	Tür offen • Schließen Sie die Tür.
	Sicherheits-elementgedrückt	Drücken Sie nicht auf das Sicherheitselement.

7 Reinigung und Wartung 8 Entsorgung / Recycling

WARNUNG

Gefährliche Netz- spannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Ver-

tragspartner durchgeführt werden. Kundendienstadressen siehe Seite 160.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabei darf kein Wasser in das Gerät eindringen.

DON'T FORGET

nur bei Partikelschnitt: Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung

oder nach jedem Leeren des Schnittgutbehälters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
  ▶ Papierstaub und Partikel werden gelöst.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher

Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

9 Lieferumfang

• Aktenvernichter in Karton verpackt
• Netzanschlussleitung
  • 5 Schnittgutsäcke
• 1 CD-Sack
• 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

• 10 Schnittgutsäcke Best.-Nr. 1.442.995.110
• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403
Kundendienstadressen siehe Seite 160.

10 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 3,9 4,5 x 30
Sicherheitsstufe DIN 66399 P-2, O-2, T-2, E-2 P-4, O-3, T-4, E-3, F-1
Schnittleistung* (Blatt), DIN A4 80 g/m ^2 70 ^2	40 - 4245 - 47 g/m	31 - 3337 - 39
Gewicht 67,0 kg 72,0 kg
Schnittgeschwindigkeit 110 mm/s
Eingabebreite	330 mm
Anschluss	230 V, 50 Hz	120 V, 60 Hz 220 V, 60 Hz
Leistungsaufnahme bei max. Blattzahl	2.100 W
Betriebsart	Dauerbetrieb
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	579 x 548 x 954
Volumen des Schnittgutbehälters	150 l
Emissionsschalldruckpegel(im Leerlauf / unter Last)	60 - 62 dB(A) / 65 - 69 dB(A)

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2006/95/EG
• EMV-Richtlinie 2004/108/EG
• RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.
