MANUAL DE UTILIZADOR Pure 830c HSM

INSTRUÇÕES DE OPERAÇÃO

GEBRUIKSAANWIJZING

BRUGSVEJLEDNING

BRUKSANVISNING

KÄYTTÖOHJE

BRUKSANVISNING

INSTRUKCJA OBSŁUGI

NÁVOD K OBSLUZE

NÁVOD NA OBSLUHU

KASUTUSJUHEND

português: Destruidora de documentos HSM Pure 830 38

nederlands: Papiervernietiger HSM Pure 830 45

dansk: Makuleringsmaskine HSM Pure 830 52

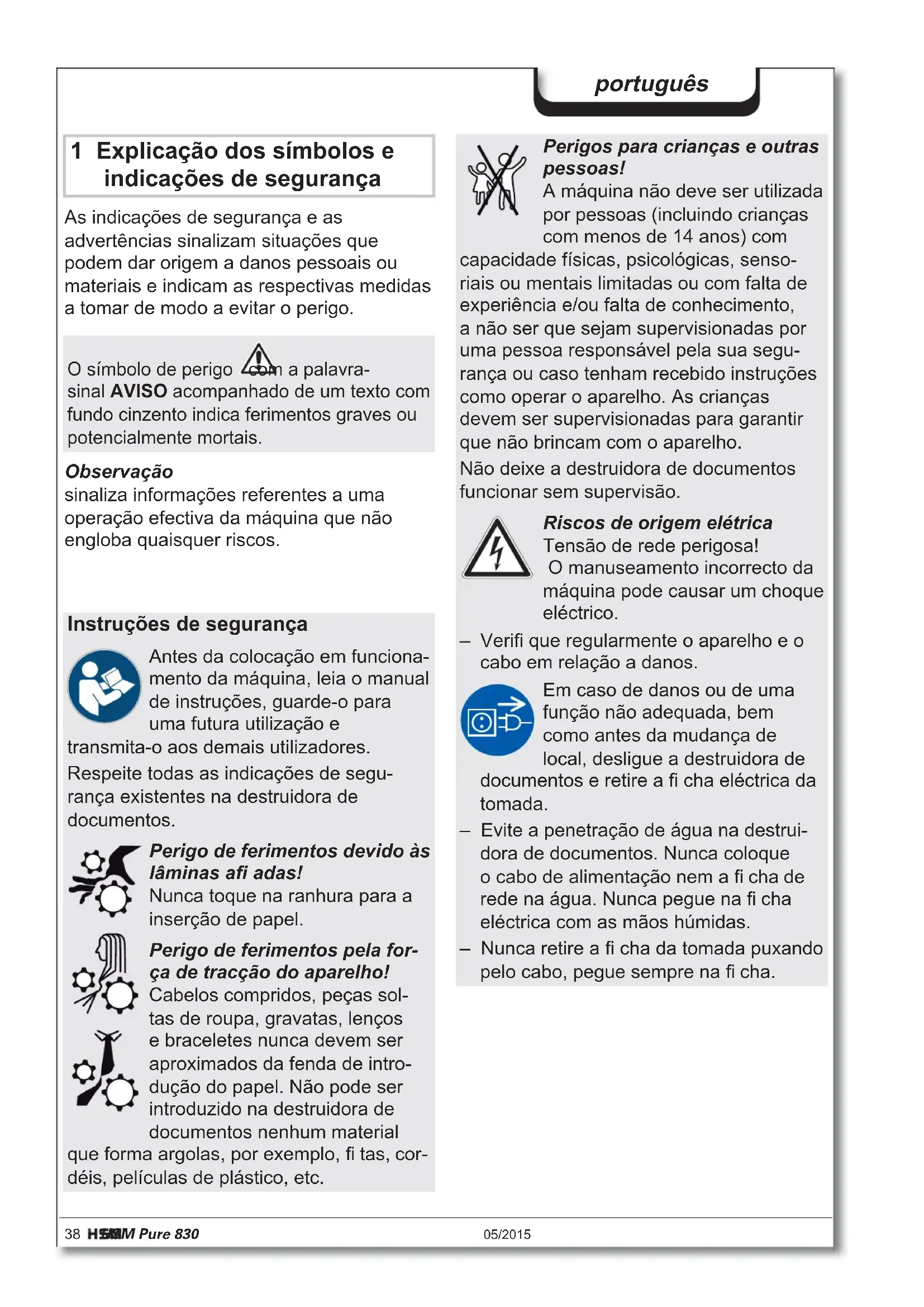

1 Explicação dos símbolos e indicações de segurança

As indicações de segurança e as advertências sinalizam situações que podem dar origem a danos pessoais ou materiais e indicam as respectivas medidas a tomar de modo a evitar o perigo.

O símbolo de perigo com a palavra- sinal AVISO acompanhado de um texto com fundo cinzento indica ferimentos graves ou potencialmente mortais.

Observação

sinaliza informações referentes a uma operação efectiva da máquina que não engloba quaisquer riscos.

Instruções de segurança

Antes da colocação em funcionamento da máquina, leia o manual de instruções, guarde-o para uma futura utilização e

transmita-o aos demais utilizadores.

Respeite todas as indicações de segurança existentes na destruidora de documentos.

Perigo de ferimentos devido às lâminas afi adas!

Nunca toque na ranhura para a inserção de papel.

Perigo de ferimentos pela força de tracção do aparelho!

Cabelos compridos, peças soltas de roupa, gravatas, lenços e bracelets nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material

Perigos para crianças e outras pessoas!

A máquina não deve ser utilizada por pessoas (incluindo crianças com menos de 14 anos) com

capacidade físicas, psicológicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

Não deixe a destruidora de documentos funcionar sem supervisão.

Riscos de origem elétrica

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

- Verifi que regularmente o aparelho e o cabo em relação a danos.

Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de entos e retire a fi cha eléctrica da

- Evite a penetração de água na destruidora de documentos. Nunca coloque o cabo de alimentação nem a fi cha de rede na água. Nunca pegue na fi cha eléctrica com as mãos húmidas.

- Nunca retire a fi cha da tomada puxando pelo cabo, pegue sempre na fi cha.

2 Utilização adequada, garantia

A destruidora de documentos destina-se à destruição de papel e de pequenas quantidades de CD/DVD e cartões de crédito/clientes.

O mecanismo de corte robusto é insensível a agrafos e clipes.

O tempo de garantia para a destruidora de documentos é de 2 anos. Existe uma garantia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.

A HSM garante o fornecimento das peças de substituição até 10 anos após o fi m da produção do modelo.

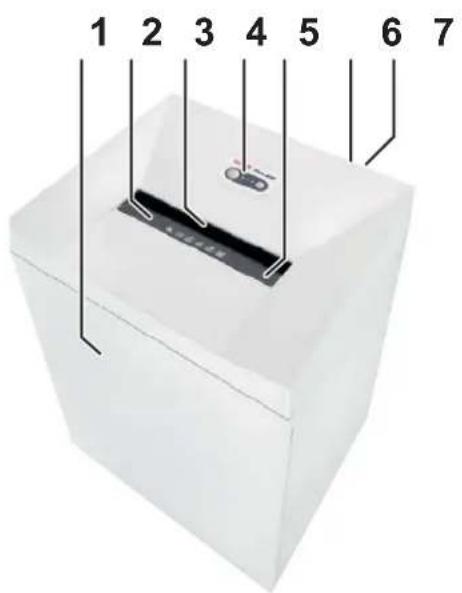

3 Vista geral

1 2 3 4 5 6 7

1 Porta
2 Instruções de segurança
3 Barreira luminosa
4 Elemento de operação e indicação
5 Elemento de segurança
6 Chapa de características
7 Interruptor de alimentação

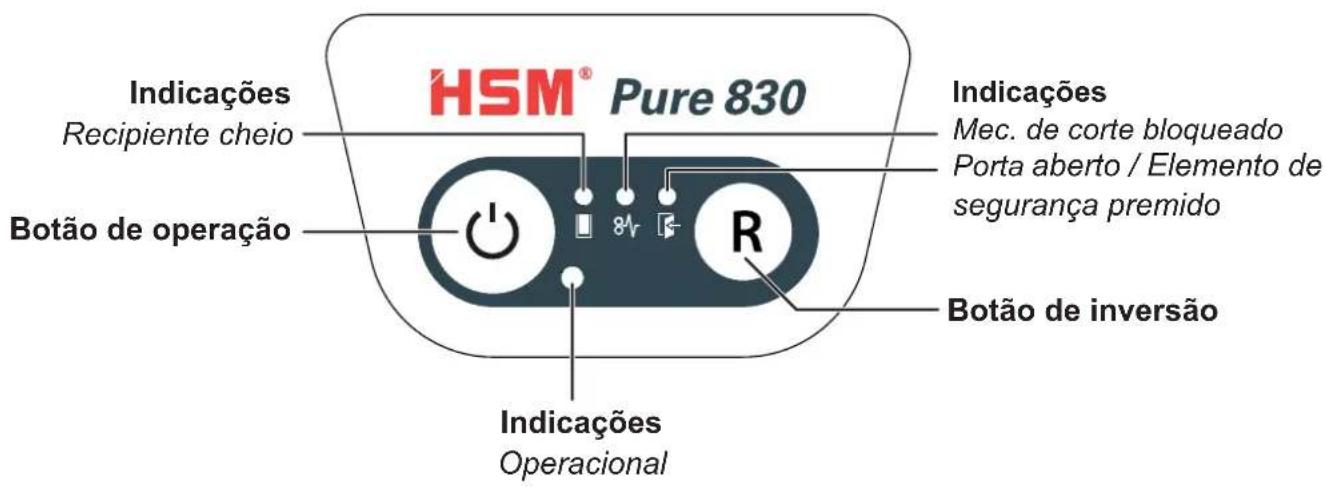

Elementos de operação e indicação

HSM® Pure 830 Indicações Recipiente cheio Botão de operação Indicações Mec. de corte bloqueado Porta aberto / Elemento de segurança premido Botão de inversão Indicações Operacional

4 Colocação em funcionamento

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

• Utilize o aparelho apenas em espaços interiores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.
• Mantenha o aparelho, o cabo e a fi cha longe de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.
• Tenha atenção para que a fi cha eléctrica esteja facilmente acessível.
• Antes da introdução da fi cha na tomada, verifi que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.

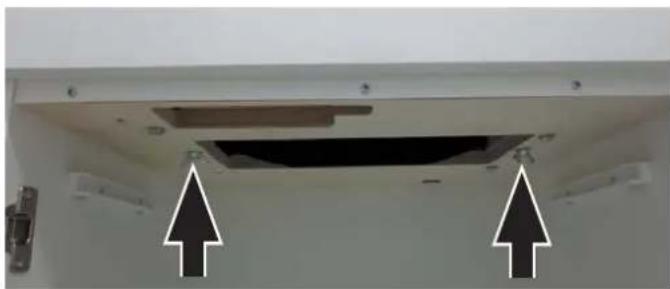

- Antes da primeira colocação em funcionamento, abra a porta e remova os 2 parafusos de orelhas da fi xação de transporte na placa de solo, por baixo do mecanismo cortador.

- Conecte o cabo fornecido na parte de trás da destruidora de documentos e introduza a fi cha numa tomada adequadamente instalada.

5 Operação

• Pôr em "I" o interruptor de rede no lado traseiro da destruidora de documentos.
• Prima o botão de operação.
  ▶ A indicação "Operacional" acende-se.

Destruir papel

- Introduzir o papel no centro da ranhura para a inserção de papel. O processo de corte é iniciado mediante a fotocélula na fenda de introdução do papel. Por isso, no caso de tiras de papel estreitas, tenha atenção para que estas sejam detectadas pela fotocélula.

3 segundos depois da barreira luminosa na abertura para a inserção de papel voltar a estar desobstruída, o mecanismo de corte é automaticamente desligado e a destruidora de documentos comuta para standby.

Destruir CDs

AVISO

Tensão de rede perigosa!

Dependendo do tipo de material podem ser projetados fragmentos de CDs para fora do mecanismo de corte, dando origem a ferimentos ao nível dos olhos.

- Por isso, use óculos de protecção.

- Introduza apenas um CD/DVD no centro da abertura de inserção.

Para uma separação clara dos materiais destruídos, existe a possibilidade de utilizar o saco para CDs fornecido.

Destruir cartões de crédito e de clientes

- Introduza apenas um cartão no centro da abertura de inserção. Tenha em consideração o meio ambiente e elimine individualmente os diversos materiais.

• Prima o botão de operação.
  ▶ A indicação “Operacional” apaga-se.
• Pôr em „0“ o interruptor de rede no lado traseiro da destruidora de documentos.

Outros modos de funcionamento

- Modo permanente

Função: O mecanismo de corte funciona de modo ininterrupto.

Quando não se introduz material durante 2 minutos, o mecanismo de corte desliga-se e a destruidora de documentos comuta para standby.

Início: Prima o botão de operação durante 3 segundos.

Cancelamento atempado: Prima o botão de operação.

- Modo stand by

Função: 2 minutos após a última colocação de papel, todos os consumidores desnecessários são desligados.

A indicação “Operacional” pisca por breves instantes em intervalos regulares.

Durante a colocação de papel, a destruidora de documentos liga-se automaticamente.

6 Eliminação de falhas

Observação:

O elemento de segurança está equipado com uma protecção contra contacto. A destruidora de documentos desliga-se quando o elemento de segurança é pressionado durante o processo de destruição.

Indicação	Avaria Eliminação da avaria
Sempre aceso	Acumulação de papel	Introduziu demasiado papel de uma vez.➢ O mecanismo de corte funciona alguns segundos para trás e empurra o papel para fora.Eventualmente, prima ainda o botão de inversão “R” para remover a pilha de papel.Divida a pilha de papel ao meio.Introduza o papel progressivamente.
	Sobre-carga	O motor sofreu uma sobrecarga. Antes da nova colocação em funcionamento, deixe a destruidora de documentos arrefecer durante aprox. 15 - 20 minutos.
Luz inter-mitente	Indicação geral de avaria	Surgiu um erro durante a destruição do papel.Puxe o papel para fora da fenda de alimentação, de modo a que a barreira fotoeléctrica fi que desobstruída.
	Reci-piente do material cortado cheio	Esvazie o recipiente do material cortado.Observação:Se premir o botão de inversão antes de remover o recipiente, uma parte do material cortado é puxado de volta para o mecanismo cortador e não cai para o interior da destruidora de documentos.
	Porta aberto	Fechar a porta de frente.
	Elemento de segurança premido	Não pressione o elemento de segurança.

7 Limpeza e conservação 8 Eliminação / reciclagem

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

Desligue a destruidora de documentos e retire a fi cha eléctrica da tomada antes de uma eventual mudança de local ou limpeza.

Os trabalhos de assistência técnica relacionados com a remoção de coberturas de caixa, apenas devem ser efectuados pela assistência a cliente da

HSM e por técnicos da assistência dos nossos parceiros de contrato. Endereços da assistência técnica, ver página 160.

Limpe a destruidora de documentos apenas com um pano macio e uma solução de água e sabão suave. Durante a limpeza não pode penetrar água no aparelho.

DON'T FORGET

Corte em partículas: Lubrifi que o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada

vez que esvaziar o recipiente do material cortado. Para isso, utilize apenas óleo especial para blocos de corte HSM:

• Pulverize óleo especial em toda a largura dos veios de corte através da abertura para papel.
• Deixe o mecanismo cortador funcionar sem colocar papel durante aprox. 10 seg. no modo permanente.
  ▶ O pó e as partículas de papel desprendem.

Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funcionamento e a segurança. Em

caso de eliminação ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

9 Volume do fornecimento

• Destruidora de documentos embalada em cartão
• Cabo de ligação à rede
• 5 sacos de dobra lateral
• 1 saco para CDs
• 1 garrafa de óleo especial para blocos de corte (50 ml) para máquinas de partículas
• Instruções de operação

Acessórios

• 10 sacos de dobra lateral N°. de pedido 1.442.995.110
• Garrafa óleo especial para bloco de corte (250 ml), N°. de pedido 1.235.997.403
  Endereços da assistência técnica ver página 160.

10 Dados técnicos

Tipo de corte Corte de tiras Corte de partículas
Tamanho de corte (mm) 3,9 4,5 x 30
Nível de segurança DIN 66399 P-2, O-2, T-2,	E-2 P-4, O-3, T-4, E-3, F-1
Potência de corte* (folha), DIN A4 80 g/m ^2 70 ^2	40 - 4245 - 47g/m	31 - 3337 - 39
Peso	67,0 kg 72,0 kg
Velocidade de corte 110 mm/s
Largura de inserção	330 mm
Conexão eléctrica	230 V, 50 Hz120 V, 60 Hz220 V, 60 Hz
Potência absorvida com a quantidade máx. de folhas	2.100 W
Modo de funcionamento Funcionamento contínuo
Condições ambientais durante o funcionamento:temperaturahumidade relativa do araltura acima do nível do mar	-10°C a +25°Cmáx. 90%, sem condensacãomáx. 2000 m
Dimensões L x P x A (mm)	579 x 548 x 954
Capacidade do recipiente do material cortado	150 l
Nível de pressão acústica emitido(Marcha em vazio/carga)	60 - 62 dB(A) / 65 - 69 dB(A)

* A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa passagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubrificado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir.

A destruidora de documentos cumpre a legislação comunitária aplicável em termos de harmonização:

- Diretiva 2006/95/CE «baixa tensão»

- Diretiva 2004/108/CE relativa à compatibilidade eletromagnética

- Diretiva 2011/65/UE respeitante à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos

A declaração de conformidade UE pode ser solicitada ao fabricante.
