KASUTUSJUHEND Pure 830c HSM

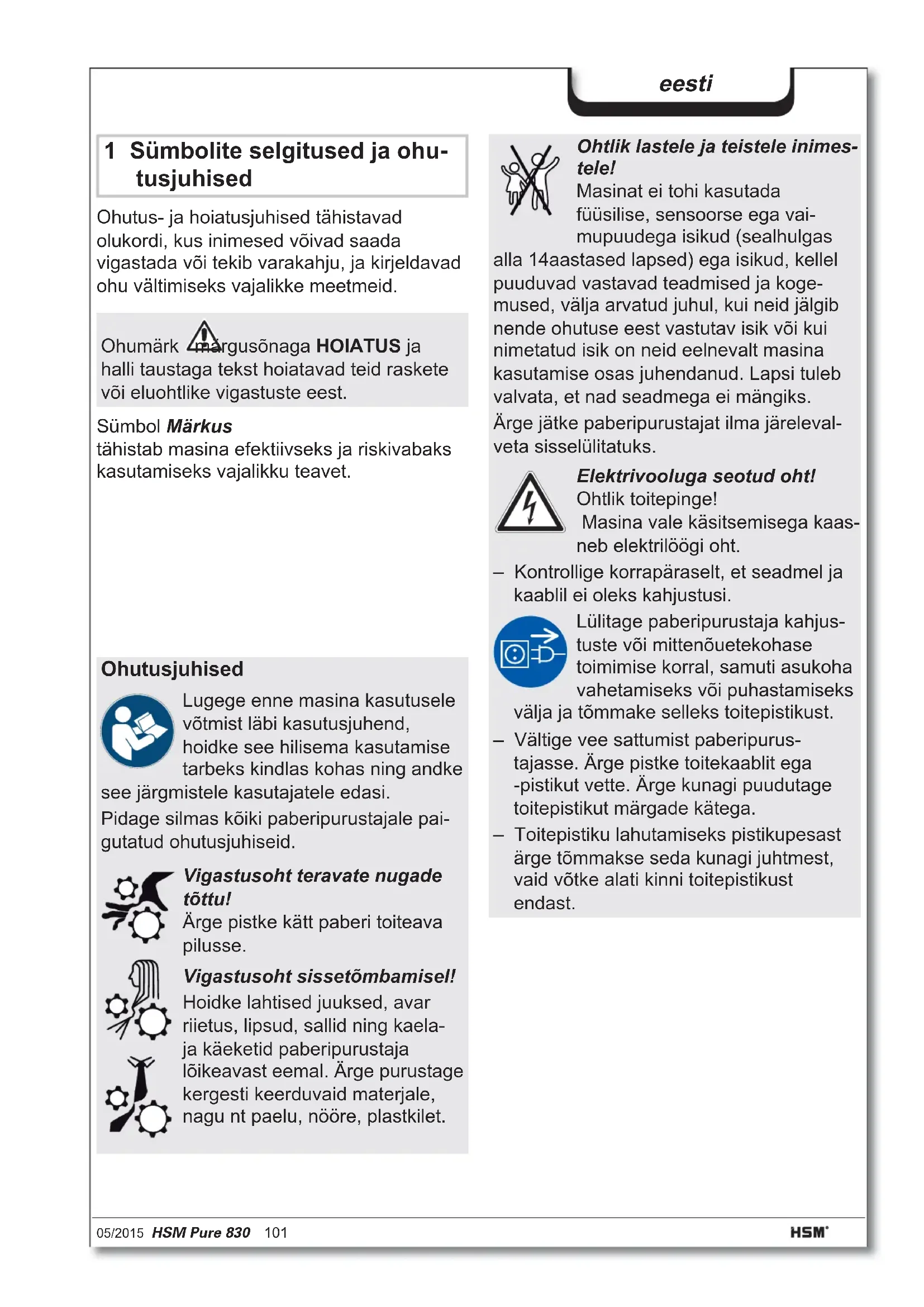

1 Sümbolite selgitused ja ohutusjuhised

Ohutus- ja hoiatusjuhised tähistavad olukordi, kus inimesed võivad saada vigastada või tekib varakahju, ja kirjeldavad ohu vältimiseks vajalikke meetmeid.

Ohumärk märgusõnaga HOIATUS ja halli taustaga tekst hoiatavad teid raskete või eluohtlike vigastuste eest.

Sümbol Märkus tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet.

Ohutusjuhised

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke

see järgmistele kasutajatele edasi.

Pidage silmas kõiki paberipurustajale pai- gutatud ohutusjuhiseid.

Vigastusoht teravate nugade tõttu!

Ärge pistke kätt paberi toiteava pilusse.

Vigastusoht sissetömbamisel!

Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaelaja käeketid paberipurustaja lõikeavast eemal. Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Ohtlik lastele ja teistele inimes- tele!

Masinat ei tohi kasutada füüsilise, sensoorse ega vai-mupuudega isikud (sealhulgas

alla 14aastased lapsed) ega isikud, kellel puuduvad vastavad teadmised ja koge-mused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks.

Elektrivooluga seotud oht!

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

- Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi.

Lülitage paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks

välja ja tömmake selleks toitepistikust.

- Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette. Ärge kunagi puudutage toitepistikut märgade kätega.

- Toitepistiku lahutamiseks pistikupesast ärge tömmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.

2 Sihipärane kasutamine, garantii

Paberipurusti on ette nähtud paberi ning väheses koguses CD-/DVD-plaatide ja krediit-/kliendikaartide peenestamiseks.

Tugev lõikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes.

Paberipurustaja garantiiaeg on 2 aastat. HSM paberipurustaja terasest lõikerulliku-tele kehtib eraldi sõltumatu garantii terve seadme eluaja jooksul (HSM Lifetime Warranty). Kulumine, mitteasjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.

HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpetamist.

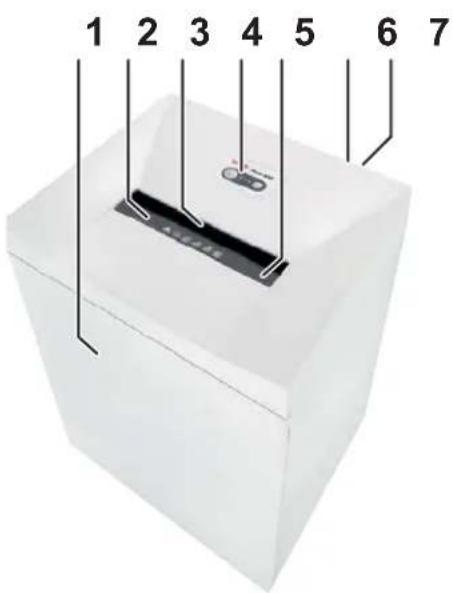

3 Ülevaade

1 2 3 4 5 6 7

1 Uks
2 Ohutusjuhised
3 Valgusbarjäär
4 Käsitsus- ja näiduelement
5 Ohutuskate
6 Tüübisilt
7 Toitelüliti

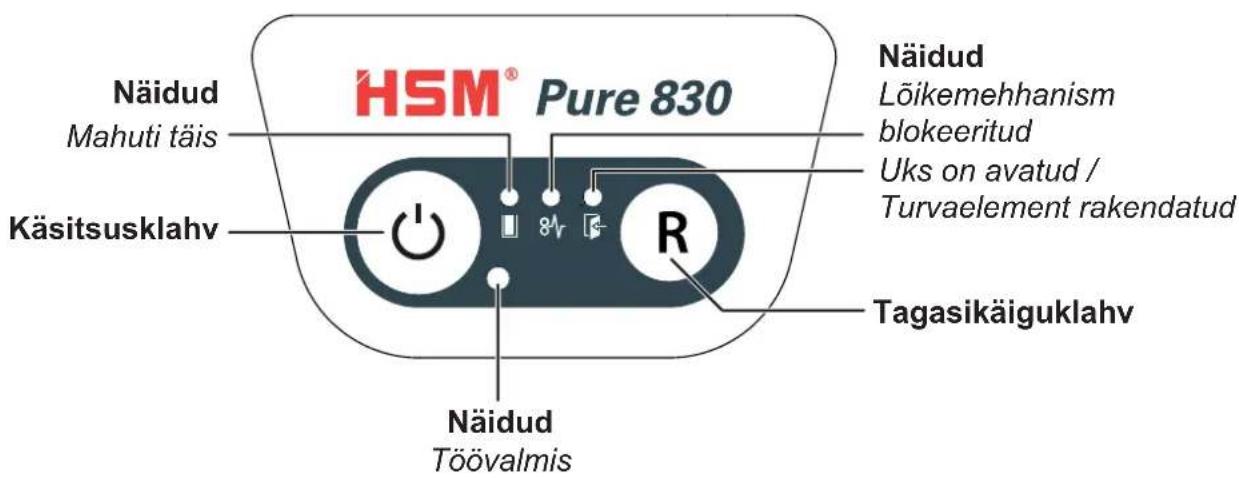

Käsitsus- ja näiduelemendid

HSM® Pure 830 Näidud Mahuti täis Käsitsusklahv Näidud Töövalmis Tagasikäiguklahv R Lõikemehhanism blokeeritud Uks on avatud / Turvaelement rakendatud

4 Kasutuselevõtt

HOIATUS

Ohtlik toitepinge!

sega kaasneb elektrilöögi oht.

• Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.
• Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pindadest. Ôhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
• Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.

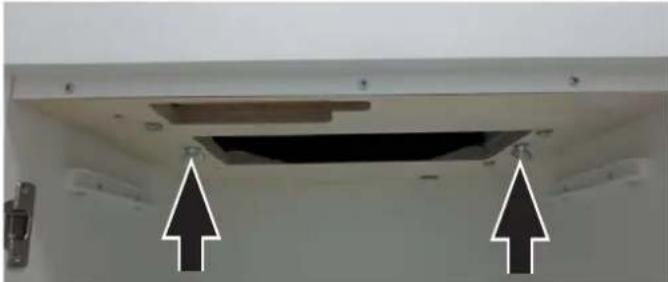

• Avage enne seadme kasutamist uks ja eemaldage transportimiseks paigaldatud liblikpoldid põrandaplaadilt lõikeseadme all.
• Ühendage tarnekomplekti kuuluv toitekaabel paberipurustaja tagapaneeliga ja pistke toitepistik nõuetekohaselt paigaldatud pistikupessa.

5 Kasutamine

• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”.
  • Vajutage käsitsusklahvi.
  ▶ Süttib näit „töövalmis”.

Paberi purustamine

• Juhtige paber paberipilu keskelt sisse. Valgusbarjäär käivitab löikeseadme automaatselt. Jälgige seetõttu kitsaste paberiribade puhul, et valgusbarjäär need tuvastaks.
  Umbes 3 sekundit pärast viimase paberi purustamist lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

CD-de purustamine Täiendavad funktsioonirežiimid

HOIATUS

Vigastusoht kildude tekkimi- sel!

CD-de purustamisel võib olenevalt materjalist tekkida kilde.

- Seepärast kandke alati kaitseprille.

Purustatud materjali sorteerimiseks võite kasutada kaasasolevat CD-kotti.

- Pideva käituse režiim

Kasutamine: Suure koguse paberi hävitamine

Funktsioon: lõikemehhanism töötab lakka-matult.

Kui kahe minuti jooksul ei ole materjali sisestatud, lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

Alustamine: vajutage käsitsusklahvi 3 sekundit.

Enneaegne löpetamine: vajutage käsitsusklahvi.

- Ooterežiim

Funktsioon: kaks minutit pärast viimase paberi sisestamist lülitatakse köik mittevaja- likud tarbijad automaatselt välja.

Näit „töövalmis” vilgub korrapäraste ajava-hemike järel.

Paberi sisestamisel käivitub paberipurusti automaatselt.

Krediit- ja kliendikaartide hävitamine

- Asetage kreditkaart sisestusava keskele. Käidelge purustatud materjali paberijäätmetest lahus.

Paberipurustaja väljalülitamine

• Vajutage käsitsusklahvi.
▶ Kustub näit „töövalmis”.
- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”.

6 Törgete körvaldamine

Märkus:

Turvaelement on varustatud puutumiskaitsega. Paberipurustaja lülitub välja, kui vajutate paberi purustamise ajal turvaelemendile.

Näit Törge Törke körvaldamine
Pidev tuli	Paberium-mistus	Olete korraga masinasse pannud liiga palju pabereid.➢ Lõikemehhanism töötab möned sekundid tagurdpidi ja lükkab paberi välja.Paberipaki väljavõtmiseks vajutage vajaduse korral veel tagasikäiguklahvi „R”.Jagage paberipakk pooleks.Sisestage paberid üksteise järel purustisse.
	Ülekoormus	Mootor on üle koormatud. Laske paberipurustajal enne järgmist kasuta-mist umbes 15–20 min jahtuda.
Tuli vil-gub	Üldine rik-ke-näidik	Paberipurustamise ajal ei ilmnenud ühtki viga.Tõmmake paber sisestuspilust välja, nii et fotosilm oleks vaba.
	Jäätmekast on täis	Tühjendage jäätmekast.Märkus:Kui vajutate enne mahuti eemaldamist korraks tagasikäiguklahvi,tõmmatakse osa jäätmetest lõikemehhanismi tagasi ja ei kuku paberi-purustaja siseruumi.
	Uks on avatud	Kontrollige, kas esiuks on korralikult suletud.
	Turva-elementrakenda-tud	Ärge vajutage turvaelemendile.

7 Puhastus ja hooldus

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tömmake selleks toitepistikust.

Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i kliendi- teenindusel ja meie lepingupartnerite hooldustehniku-

tel. Klienditeeninduse aadressid leiate leheküljelt 160.

Puhastage paberipurustajat ainult pehme lapi ja örnatoimelise seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

DON'T FORGET

Ainult tükeldamisel:

Õlitage lõikemehhanismi lõiketulemuse halvenemis- sel, müra tekkimisel ja iga kord pärast jäätmekasti

tühjendamist. Kasutage selle jaoks HSM-lõi-keploki spetsiaalset öli.

• Pritsige paberi sisestusava kaudu spetsiaalset öli kogu lõikerullikule.
• Laske lõikeseadmel ilma paberit sisestamata u. 10 sekundit püsikäituse režiimis töötada.
  ▶ Eralduvad paberitolm ja -osakesed.

8 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonika-seadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahju-likke aineid. Vale jäätmekäitluse või käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka kõik pakendimaterjalid keskkonnasõbralikku jäätmekäitlusse.

9 Tarnekomplekt

• Töövalmis paberipurustaja karbis
- Toitejuhe
• 5 jäätmekotti
- Üks CD-kott
• 1 pudel lõikeploki spetsiaalõli (50 ml) tükeldavatele seadmetele
- Kasutusjuhend

Tarvikud

• 10 jäätmekotti tellimisnumber 1.442.995.110
• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403

Klienditeeninduse aadressid leiate leheküljelt 160.

10 Tehnilised andmed

Purustamisviis Ribastamine Tükeldamine
Purustatud tüki suurus (mm) 3,9 4,5 x 30
Turvatase DIN 66399 P-2, O-2, T-2, E-2 P-4, O-3, T-4, E-3, F-1
Purustamisjõudlus* (leht) DIN A4 80 g/m ^2 70 g/m ^2	40 - 4245 - 47	31 - 3337 - 39
Kaal	67,0 kg	72,0 kg
Purustamiskiirus	110 mm/s
Lõikeava laius	330 mm
Elektriühendus	230 V, 50 Hz	120 V, 60 Hz 220 V, 60 Hz
Võimsus maksimaalse lehtede arvu puhul	2.100 W
Käitusviis	Pidevkäitus
Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast	-10°C kuni +25°Cmaks. 90%, mittekondenseerivmaks. 2000 m
Mõõdud L x S x K (mm)	579 x 548 x 954
Jäätmekasti maht	150 l
Müratase (tühikäigul / koormusel)	60 - 62 dB(A) / 65 - 69 dB(A)

* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.

Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele öigusaktidele:

• madalpingedirektiiv 2006/95/EÜ

• elektromagnetilise ühilduvuse direktiiv 2004/108/EÜ

- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ

Tootjalt võib nõuda EL-i vastavussertifi kaadi esitamist.
