KÄYTTÖOHJE Pure 830c HSM

eesti: Paberipurustaja HSM Pure 830 101

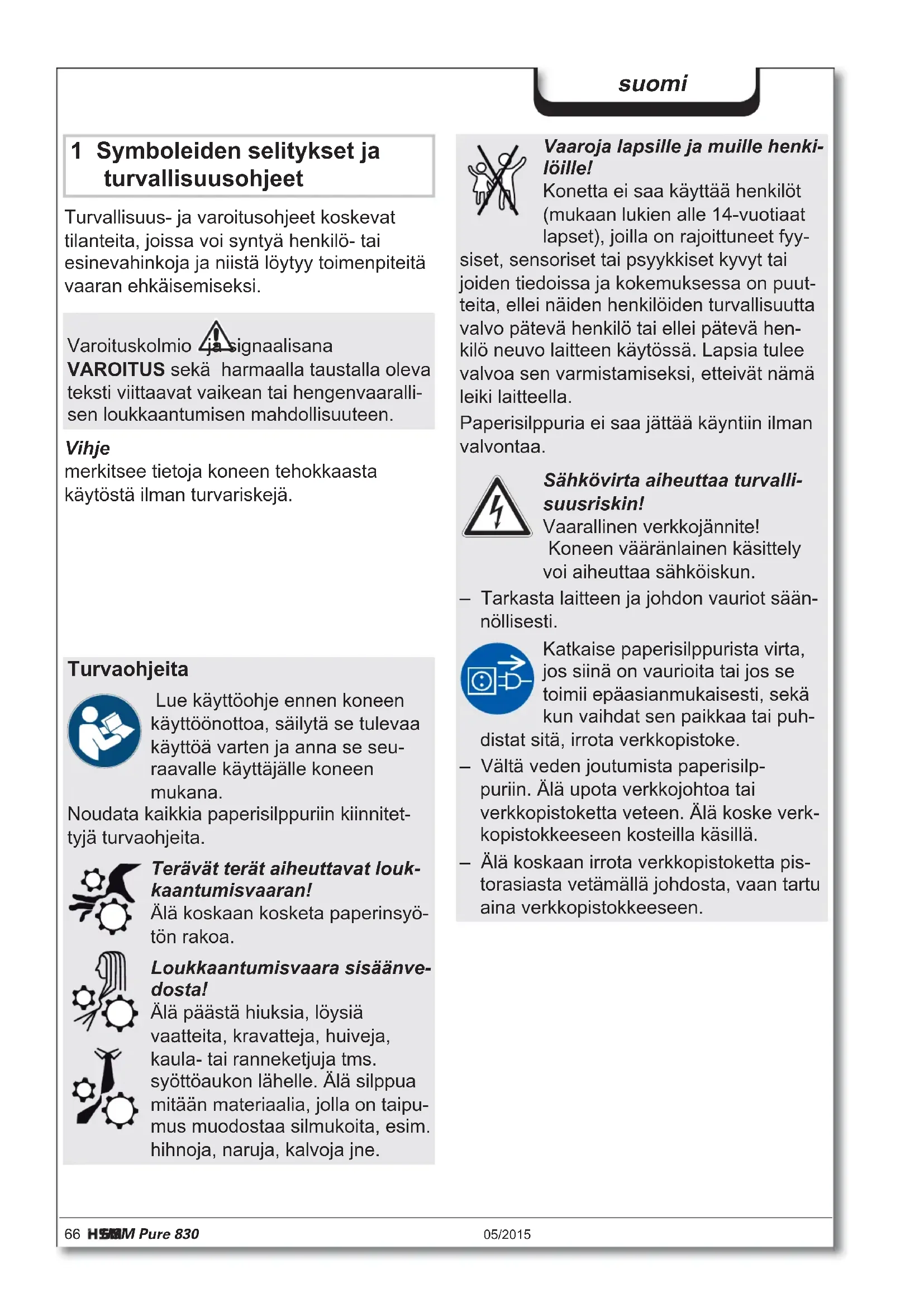

1 Symboleiden selitykset ja turvallisuusohjeet

Turvallisuus- ja varoitusohjeet koskevat tilanteita, joissa voi syntyä henkilö- tai esinevahinkoja ja niistä löytyy toimenpiteitä vaaran ehkäisemiseksi.

Varoituskolmio

VAROITUS sekä harmaalla taustalla oleva teksti viittaavat vaikean tai hengenvaaralli- sen loukkaantumisen mahdollisuuteen.

Vihje

merkitsee tietoja koneen tehokkaasta käytöstä ilman turvariskejä.

Turvaohjeita

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

Terävät terät aiheuttavat loukkaantumisvaaran!

Älä koskaan kosketa paperinsyö- tön rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella.

Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

Sähkövirta aiheuttaa turvalli-suusriskin!

Vaarallinen verkkojännite! Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

- Tarkasta laitteen ja johdon vauriot säännöllisesti.

Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epäasianmukaisesti, sekä kun vaihdat sen paikkaa tai puhitä, irrota verkkopistoke.

- Vältä veden joutumista paperisilp-puriin. Älä upota verkkojohtoa tai verkkopistoketta veteen. Älä koske verk-kopistokkeeseen kosteilla käsillä.

- Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.

2 Tarkoituksenmukainen käyttö, takuu

Paperisilppuri on tarkoitettu papereiden tuhoamiseen sekä pienissä määrin CD/DVD-levyjen ja luotto-/asiakaskorttien silp-puamiseen.

Laitteen luja koneisto sietää niittejä ja pape- riliittimiä.

Paperisilppurin tuotevastuuaika on 2 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Kulumat, vauriot, jotka johtuvat epääsi-anmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

HSM takaa varaosien toimittamisen jopa 10 vuotta tämän mallin valmistuksen lopet-tamisen jälkeen.

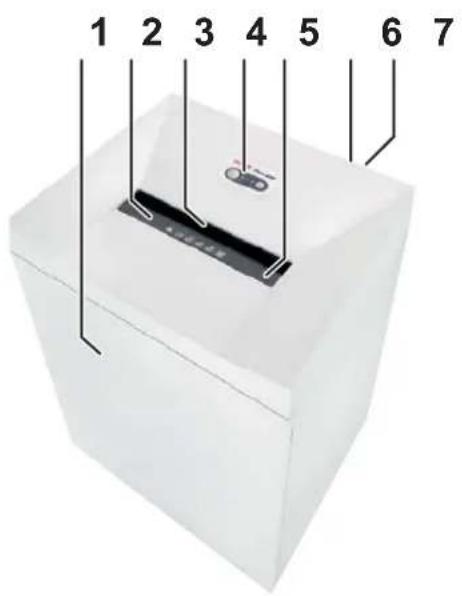

3 Yleiskatsaus

1 2 3 4 5 6 7

1 Luukku
2 Turvaohjeita
3 Valokenno
4 Käyttö- ja näyttöyksikkö
5 Suojaelementti
6 Tyyppikilpi
7 Verkkokytkin

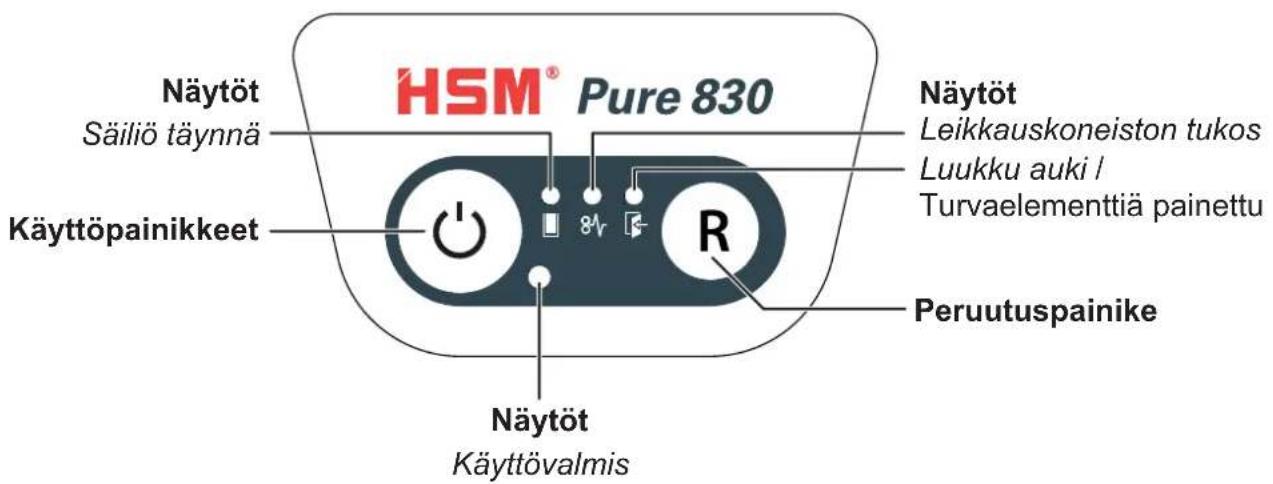

Käyttö- ja näyttölaitteet

HSM® Pure 830 Näytöt Säiliö täynnä Käyttöpainikkeet Näytöt Käyttövalmis Peruutuspainike Näytöt Leikkauskoneiston tukos Luukku auki / Turvaelementtiä painettu

4 Käyttöönotto

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Käytä laitetta ainoastaan kuivissa sisätiloissa. Älä käytä sitä kosteissa tiloissa tai sateessa.
• Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.

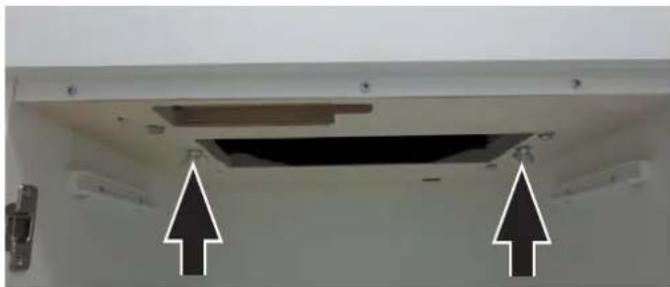

• Ennen ensimmäistä käyttöönottoa avaa ovi ja poista kuljetustuen 2 siipiruuvia alustalevystä leikkauslaitteiston alapuo-lehta.
• Liitä toimituksessa mukana ollut verkkojohto paperisilppurin takaosaan ja työnnä verkkopistoke asianmukaisesti asennettuun pistorasiaan.

5 Käyttö

Paperisilppurin käynnistys

• Paina paperinsilppurin takana oleva kytkin asentoon "I".
• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" palaa.

Paperin silppuaminen

• Vie paperi paperiaukon keskelle. Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon. Huomaa sen vuoksi kapeiden paperisuikaleiden kohdalla, että nämä osuvat valokennon alueelle.
  3 s sen jälkeen, kun valokenno pape-rinsyöttöaukossa on jälleen vapaa, kytkeytyy leikkauskoneisto automaattisesti pois ja paperisilppuri palaa käyttövalmiuteen.

CD-levyjen silppuaminen

VAROITUS

Loukkaantumisvaara sirpaleista!

Materiaalista riippuen CD-levyjä silputtaessa voi muodostua sir-paleita.

- Käytä sen vuoksi suojalaseja.

- Syötä CD-levyt syöttöaukon keskelle.

Tuhotun materiaalin lajittelua varten voit käyttää mukana toimi- tettua CD-säkkiä.

Luotto- ja asiakaskorttien tuhoaminen

- Syötä kortti syöttöaukon keskelle. Hävitä silputtu materiaali erillään paperijätteistä.

Paperisilppurin virran katkaisu

• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" sammuu.
• Paina paperinsilppurin takana oleva kytkin asentoon „0“.

Muita toimintotiloja

- Jatkuva tila

Toiminto: Leikkauskoneisto toimii jatkuvasti. Jos 2 minuuttiin ei syötetä materiaalia, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee käyttövalmiuteen.

Käynnistys: Paina käyttöpainiketta 3 sekuntia.

Ennenaikainen keskeytys: Paina käyttöpainiketta.

- Stand by

Toiminto: 2 minuuttia viimeisen paperin-syötön jälkeen kaikki tarpeettomat laitteet kytketään automaattisesti pois.

Näyttö "käyttövalmis" vilkkuu säännöllisin välein.

Kun syötät paperia, paperisilppuri käynnistyy itsestään.

6 Häiriönpoisto

Vihje:

Suojaelementissä on varusteena kosketussuoja. Paperisilppuri kytkeytyy pois päältä, jos kosketat turvaelementtiä silppuamismenettelyn aikana.

Näyttö Häiriö Häiriöiden poisto
Jatkuva valo	Paperitukos	Laitteeseen on syötetty kerralla liikaa paperia.➢Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntää paperia ulos.Paina tarvittaessa vielä "R"-peruutuspainiketta poistaaksesi paperitukoksen.Puolita paperinippu.Syötä paperia vähitellen.
	Ylikuormitus	Moottori on ylikuormittunut. Anna paperisilppurin jäähtyä n.15–20 min ennen sen käyttöönottoa uudelleen.
Vilkkuva valo	Yleinen häiriö-näyttö	Paperin silppuamisen aikana on tapahtunut virhe.Vedä paperi pois syöttöraosta niin, että valokenno on vapaa.
	Silppusäiliö täynnä	Tyhjennä silppusäiliö.Vihje:Jos painat ennen säiliön poistamista peruutuspainiketta lyhyesti, osa silppua vedetään takaisin leikkauskoneistoon eikä putoa paperisilppurin sisätilaan.
	Luukku auki	Sulje etuluukku.
	Turvaelementtiä painettu	Älä paina turvaelementtiä.

7 Puhdistus ja huolto 8 Hävittäminen / kierrätys

VAROITUS
Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

Kytke paperisilppuri pois päältä ja irrota verkkopistoke, ennen kuin siirrät konetta tai puhdistat sitä.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huol-toasentajat saavat tehdä huoltotöitä, jotka edellyttävät katteiden irrottamista kotelosta.

Asiakaspalvelun osoitteet sivulla 160.

Puhdista paperisilppuri ainoastaan pehme-ällä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

DON'T FORGET

Lyhyt sillpu:

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu-

säiliö tyhjennettiin. Käytä ainoastaan HSM-leikkauslohkoerikoisöljyä:

• Suihkuta erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä terääakseleille.
• Anna leikkauslaitteiston toimia ilman paperin syöttämistä noin 10 sekuntia jatkuvalla toiminnolla.
  ▶ Paperipöly ja muut hiukkaset poistuvat.

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden

varmistamiseen. Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

9 Toimituksen sisältö

• Paperinsilppuri laatikoon pakattuna
- Verkkoliitäntäjohto
- 5 laskospussia
• 1 CD-säkki
- 1 pullo leikkauslohkon erikoisöljyä (50 ml) silppuleikkauskoneille
- Käyttöohje

Lisätarvikkeet

• 10 Iaskospussia, Tilausnro 1.442.995.110
- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403
Asiakaspalvelun osoitteet sivulla 160.

10 Tekniset tiedot

Leikkaustapa Suikaleleveys Silppuleikkaus
Leikkauskoko (mm) 3,9 4,5 x 30
Turvataso DIN 66399 P-2, O-2, T-2, E-2 P-4, O-3, T-4, E-3, F-1
Leikkausteho* (arkki), DIN A4 80 g/m ^2 70 ^2	40 - 4245 - 47g/m	31 - 3337 - 39
Paino	67,0 kg 72,0 kg
Leikkausnopeus	110 mm/s
Syöttöleveys	330 mm
Liitäntä	230 V, 50 Hz	120 V, 60 Hz220 V, 60 Hz
Ottoteho maks. arkkimäärällä	2.100 W
Toimintatapa	Jatkuva käyttö
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä	-10°C – +25°Ckork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	579 x 548 x 954
Silppusäilion tilavuus	150 l
Päästöänenpainetaso (tyhjäkänyti / kuorma)	60 - 62 dB(A) / 65 - 69 dB(A)

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen teho-tietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa.

Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirektiivi 2006/95/EY
• Sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY
• RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytää valmistajalta.
