BRUGSANVISNING Pure 830c HSM

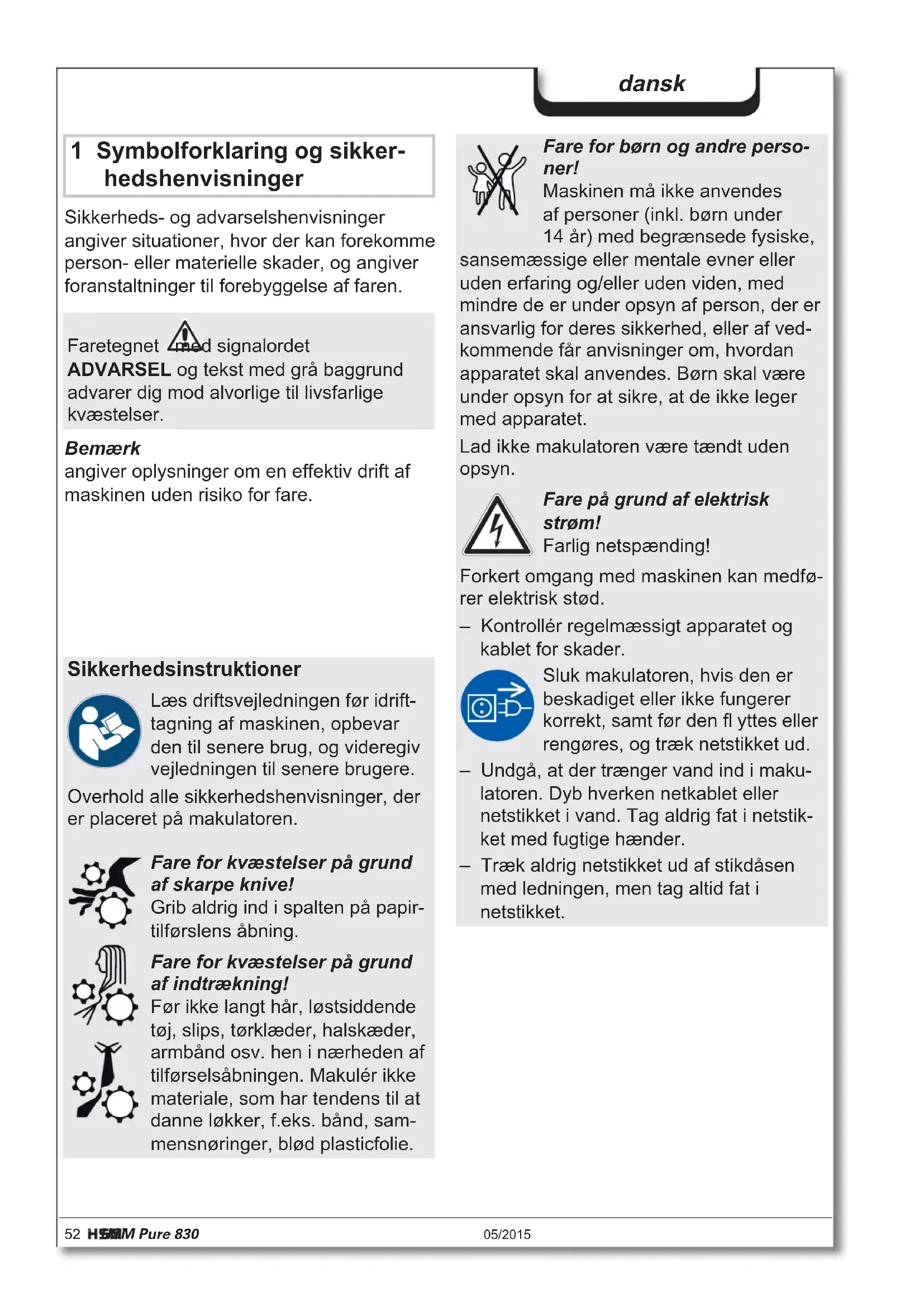

1 Symbolforklaring og sikker-hedshenvisninger

Sikkerheds- og advarselshenvisninger angiver situationer, hvor der kan forekomme person- eller materielle skader, og angiver foranstaltninger til forebyggelse af faren.

Faretegnet med signalordet ADVARSEL og tekst med grå baggrund advarer dig mod alvorlige til livsfarlige kvæstelser.

Bemærk angiver oplysninger om en effektiv drift af maskinen uden risiko for fare.

Sikkerhedsinstruktioner

Læs driftsvejledningen før idrift- tagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

Fare for kvæstelser på grund af skarpe knive!

Grib aldrig ind i spalten på papirtilførslens åbning.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sam- mensnøringer, blød plasticfolie.

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske,

sansemæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Lad ikke makulatoren være tændt uden opsyn.

Fare på grund af elektrisk strøm!

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

- Kontrollér regelmæssigt apparatet og kablet for skader.

Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige hænder.

- Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Makulatoren er beregnet til at fi ndele papir samt små mængder cd'er/dvd'er og kredit-/kundekort.

Det robuste drev tåler kontakt med hæfteklammer og clips.

Garantitiden for makulatoren er på 2 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

HSM garanterer leveringen af reservedele i op til 10 år, efter denne model ikke længere produceres.

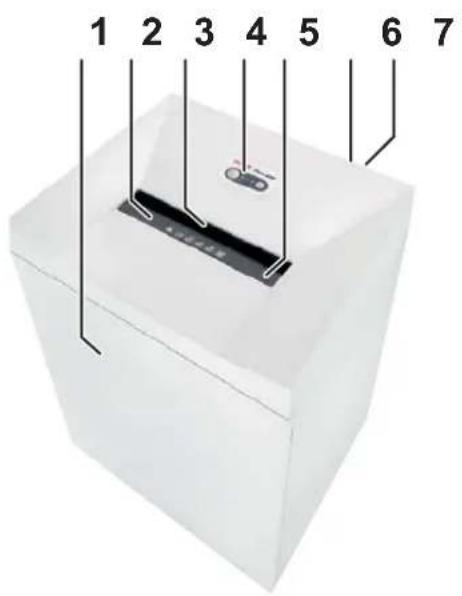

3 Oversigt

1 2 3 4 5 6 7

1 Dør
2 Sikkerhedshenvisninger
3 Fotocelle
4 Betjenings- og displayenhed
5 Sikkerhedselement
6 Typeskilt
7 Netafbryder

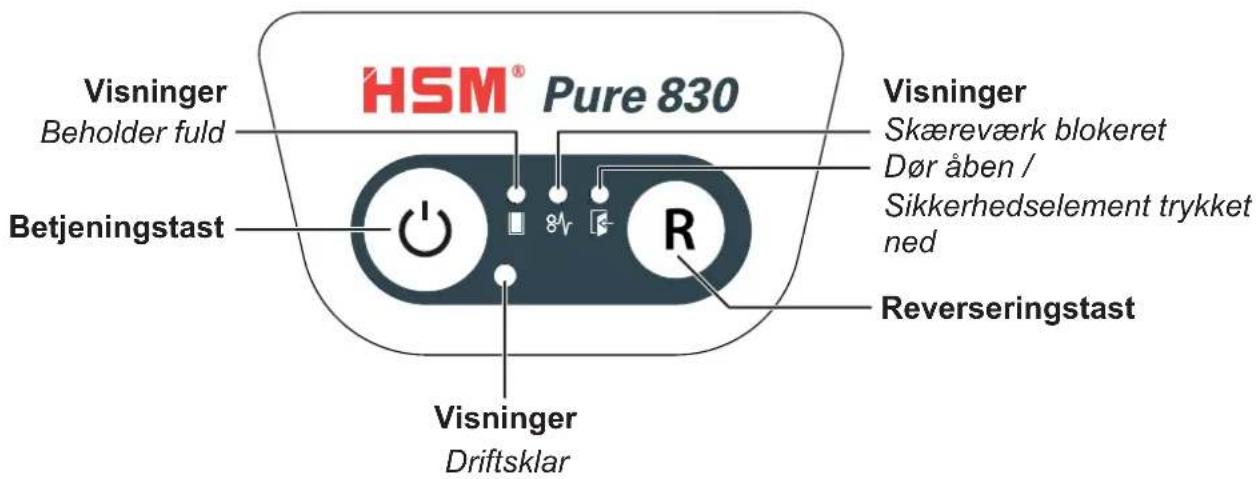

Betjenings- og displayelementer

HSM® Pure 830 Visninger Beholder fuld Betjeningstast Visninger Skæreværk blokeret Dør åben / Sikkerhedselement trykket ned R Reverseringstast Visninger Driftsklar

4 Idriftsættelse

ADVARSEL

Farlig netspænding!

Forkert omgang med

maskinen kan medfører elektrisk stød.

• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.
• Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.
• Sørg for, at det er nemt at nå netstikket.
• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på typeskiltet, før netstikket sættes i.

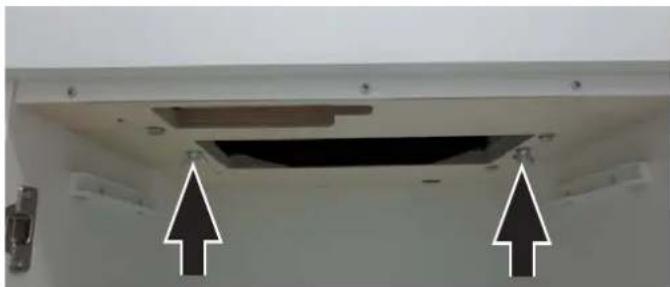

• Åbn døren før den første idrifttagning, og fjern transportsikringens 2 vingeskruer fra bundpladen under skæreværket.
• Tilslut det leverede netkabel på bagsiden af makulatoren, og sæt netstikket i en korrekt installeret stikdåse.

5 Betjening

Tilkobling af makulatoren

• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på "I".
• Tryk på betjeningstasten.
  ▶ Visningen "Driftsklar" lyser.

Makulering af papir

• Før papir ind midt i papiråbningen. Maku- leringsprocessen startes af en fotocelle i papirtilførsels-åbningen. Sørg derfor ved smalle papirstrimler for, at de kan regi- stereres af fotocellen.
  3 sek. efter at fotocellen i papirtilførselsåbningen igen er fri, frakobles skæreværket automatisk, og makulatoren skifter til standby.

Makulering af cd'er

ADVARSEL

Fare for kvæstelser på grund af splinter!

Afhængigt af materialetypen kan der slynges splinter ud af skæreværket, som kan medføre øjenskader, när der makuleres cd'er.

• Bær beskyttelsesbriller.

- Før altid kun en cd/dvd ind i midten af tilførselsåbningen.

Af hensyn til en rensorteret adskillelse af det makulerede materiale kan den vedlagte cdpose anvendes.

Makulering af kredit- og kundekort

- Før kortet ind i midten af tilførselsåbningen. Bortskaf det makulerede materiale separat fra papiraffald.

Frakobling af makulatoren

• Tryk på betjeningstasten.
  ▶ Visningen „Driftsklar“ slukker.
• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på „0“.

Yderligere funktionsmodi

- Permanent-modus

Funktion: Skæreværket kører uafbrudt.

Hvis der ikke tilføres materiale i 2 min., frakobles skæreværket, og makulatoren skifter til standby.

Funktion: 2 minutter efter den sidste papirtilførsel frakobles alle unødige forbrugere automatisk.

Visning "Standby" blinker kort med regelmæssige mellemrum.

Sikkerhedselementet er udstyret med en berøringsbeskyttelse. Makulatoren frakobles, när du trykker på sikkerhedselementet under makuleringen.

Visning Fejl Udbedring af fejl
Lyser konstant	Papirstop De har tilført for meget papir på én gang.➢ Skæreværket kører baglæns et par sekunder og skubber papi-ret ud.· Tryk evt. også på reverseringstasten „R“ for at tage papir-stablen ud.· Halvér papirstablen.· Før papiret ind stykke for stykke.
	Overbelastning • Motoren blev overbelastet. Lad makulatoren køle af i ca.15 – 20 min., før den tages i drift igen.
Blinkende lys	Generel fejlvis-ning	Der er optrådt en fejl under papirmakuleringen.Træk papiret ud af indføringsslidsen, så fotocellen ikke blokeres.
[cxxd]	Materialebeholder fuld	Tøm materialebeholderen.Bemærk:Hvis der trykkes kortvarigt på reserveringstasten, før beholderen tages ud, trækkes en del af materialet tilbage ind i skæreværket og falder ikke ned i makulatorens indvendige rum.
	Dør åben • Frontdøren lukkes.
	Sikkerhedsele-ment trykket ned	Tryk ikke på sikkerhedselementet.

ADVARSEL
Farlig netspænding!
Forkert omgang med

maskinen kan medfører elektrisk stød.

Sluk makulatoren, og træk netstikket ud, før den fl yttes eller gøres rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, må kun udføres af HSM-kundeservice og service- teknikere fra voressamarbejdspartnere.

Kundeserviceadresser se side 160.

Rengør kun makulatoren med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

DON'T FORGET

Kun ved partikelsnit:

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholde-

ren er blevet tömt. Anvend kun HSM-skæreblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
• Lad skæreværket køre uden papirtilførsel ca. 10 sek. i permanent modus.
  ▶ Papirstøv og partikler løsnes.

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødvendige for funktionen og sikkerheden. Ved forkert bortskaffelse

eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Leverage

• Makuleringsmaskinen er indpakket i kasse
• Nettislutningsledning
• 5 sidefoldeposer
• 1 cd-pose
• 1 fl aske skæreblok-specialolie (50 ml) til partikelskæremaskiner
• Brugsvejledning

Tilbehør

• 10 sidefoldeposer, best.nr. 1.442.995.110
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 160.

10 Tekniske data

Skæretype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 3,9 4,5 x 30
Sikkerhedstrin DIN 66399 P-2, O-2, T-2, E-2	P-4, O-3, T-4, E-3, F-1
Skæreeffekt* (ark), DIN A4 80 g/m ^2 70 ^2	40 - 4245 - 47 g/m	31 - 3337 - 39
Vægt	67,0 kg 72,0 kg
Skærehastighed	110 mm/s
Indføringsbredde	330 mm
Tilslutning	230 V, 50 Hz 120 V, 60 Hz 220 V, 60 Hz
Strømforbrug ved maks. antal ark	2.100 W
Driftsart	Konstant drift
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overfl ade	-10°C til +25°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	579 x 548 x 954
Volumen på affaldsbeholderen	150 l
Emissionslydtrykniveau (tomgang / last)	60 - 62 dB(A) / 65 - 69 dB(A)

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige.

Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirektiv 2006/95/EF
• EMC-direktiv 2004/108/EF
• RoHS-direktiv 2011/65/EU

EU-overensstemmlseserklæringen kan bestilles hos producenten.

Säkerhetsanvisningar

Funktion: skärverket går oavbrutet.

- Kontroller regelmessig om apparatet og kabelen er skadet.

1 Dør
2 Sikkerhetsinstrukser
3 Lysport
4 Betjenings- og indikeringsenhet
5 Sikkerhetselement
6 Merkeskilt
7 Nettbryter

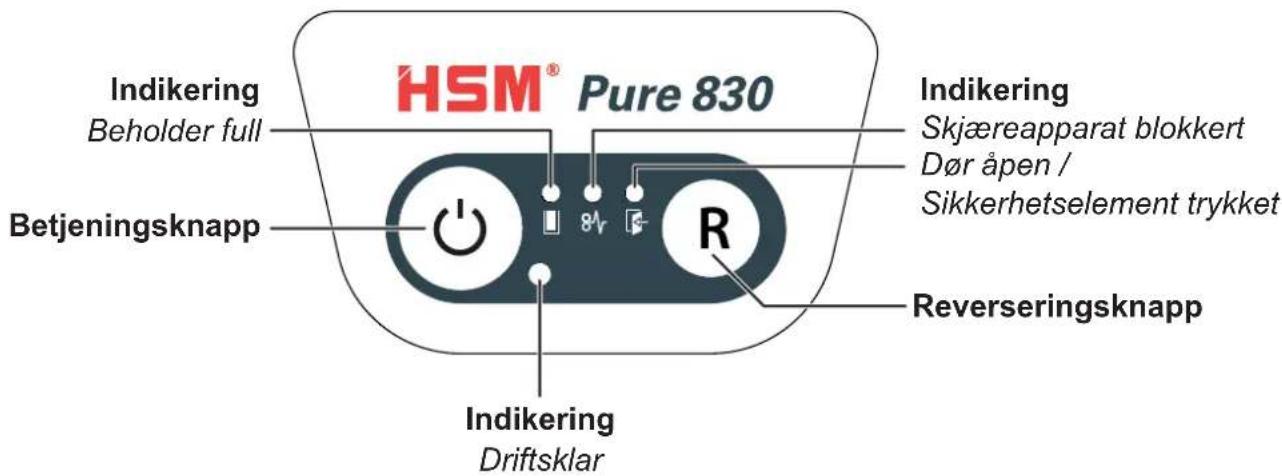

Betjenings- og indikeringselementer
