BEDIENUNGSANLEITUNG Securio B32c HSM

deutsch: Aktenvernichter SECURIO C18 3

english: Paper shredder SECURIO C18 10

1 Bestimmungsgemäße Verwendung, Gewährleistung

Entnehmen Sie den Schnittgutbehälter und sehen Sie auf dem Typenschild am Schneidkopf (siehe Punkt 3 Übersicht) nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist. Beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 5,8 3,9 3,9	x30	1,9x15
Kreditkarten ● ● ●		●
CDs	●

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern.

Die Garantiezeit für den Aktenvernichter beträgt 3 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

HSM gewährleistet die Lieferung von Er- satzteilen bis 10 Jahre nach Auslaufen der Produktion dieses Modells.

2 Sicherheitshinweise

Klassifi zierung

Sicherheitshinweis	Erläuterung
	WARNUNG Die Missachtung der Warnung kann schwere oder tödliche Verletzungen zur Folge haben.
Achtung Die Missachtung des Hinweises kann Sachschäden verursachen.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie sie für späteren Gebrauch auf und geben Sie die

Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kindern unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Verletzungsgefahr durch Splitter!

Tragen Sie beim Vernichten von harten Kreditkarten oder CDs eine Schutzbrille.

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Vermeiden Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser.
• Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
• Verwenden Sie das Gerät nur in trockenen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.

Prüfen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht

ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Das Gerät ist nicht für die Benutzung in unmittelbarer Nähe von Bildschirm- bzw. Büroarbeitsplätzen vorgesehen.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Ver-

tragspartner durchgeführt werden. Kundendienstadressen siehe Seite 160.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich gemäß den Vorgaben des Kapitels „Bestimmungsgemäße Verwendung“.

3 Übersicht 4 Lieferumfang

1 2 3 4 5 6 7 HSM®

1 Schnittgutbehälter
2 Sicherheitshinweise
3 Lichtschranke
4 Sicherheitselement
5 Bedien- und Anzeigeeinheit
6 Typenschild
7 Netzschalter

• Aktenvernichter in Karton verpackt
• Netzanschlussleitung
  • 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 160.

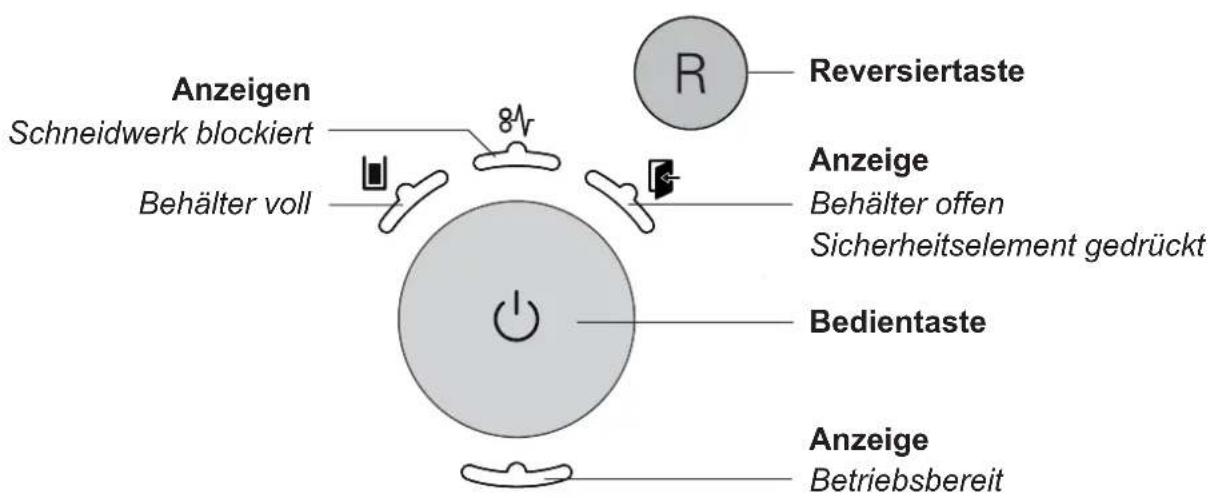

Bedien- und Anzeigeelemente

Anzeigen Schneidwerk blockiert Behälter voll 8V Reversiertaste Anzeige Behälter offen Sicherheitselement gedrückt Bedientaste Anzeige Betriebsbereit

5 Bedienung

WARNUNG

Stellen Sie vor dem Einschalten der Maschine sicher, dass alle Sicherheitshinweise beachtet wurden.

Aktenvernichter einschalten

• Stecken Sie den Netzstecker der Maschine in eine ordnungsgemäß installierte Steckdose.
• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.
• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ leuchtet.

Papier vernichten

• Bei Papierzufuhr startet die Lichtschranke das Schneidwerk automatisch.
  2 Sekunden nachdem die Lichtschranke in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvernichter geht in Betriebsbereitschaft.

Zerkleinerung von CDs und Kredit-karten (siehe „Bestimmungsgemäße Verwendung“)

Bitte achten Sie auf die Umwelt und entsorgen Sie die unterschiedlichen Materialien getrennt.

WARNUNG

Abhängig von der Materialart kann es beim Vernichten von CDs zur Splitterbildung kommen. Tragen

Sie deshalb eine Schutzbrille.

Geben Sie CD/Kreditkarte in die Mitte der Zuführöffnung.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ verlischt.
• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

Weitere Funktionsmodi

- Permanent-Modus

Anwendung: Vernichtung von größeren Papiermengen
Funktion: Schneidwerk läuft ununterbrochen.
Wenn 2 min kein Material zugeführt wird, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft.
Start: Drücken Sie die Bedientaste 3 Sekunden lang.
Vorzeitiger Abbruch: Drücken Sie die Bedientaste.

- Stand-by-Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötigen Verbraucher abgeschaltet. Die Anzeige „Betriebsbereit“ blitzt in regelmäßigen Abständen kurz auf. Bei Papierzufuhr läuft der Aktenvernichter selbständig an.

6 Störungsbeseitigung

Hinweis:

Das Sicherheitselement ist mit einem Berührungsschutz ausgestattet. Der Aktenvernichter schaltet ab, wenn Sie während des Vernichtungsvorgangs auf das Sicherheitselement drücken.

Anzeige Störung Störungsbehebung
Dauerlicht	Papier-stau	Sie haben zu viel Papier auf einmal zugeführt.➢ Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das Papier heraus.· Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.· Halbieren Sie den Papierstapel.· Führen Sie das Papier nacheinander zu.
	Überlast	Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht allg.Störungs-anzeige		Während der Papiervernichtung ist ein Fehler aufgetreten.Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Licht-schranke frei ist.
[TT3X]	Schnitt-gutbehäl-ter voll	Leeren Sie den Schnittgutbehälter.Hinweis:Wenn Sie vor dem Entnehmen des Behälters die Reversiertaste kurz-zeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen.
	Behälter offen	Setzen Sie den Schnittgutbehälter richtig in den Unterschrank ein.
	Sicher-heits-element gedrückt	Drücken Sie nicht auf das Sicherheitselement.

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker.

Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

DON'T FORGET

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren des

Schnittgutbehälters (nur bei Partikelschnitt).

Verwenden Sie dazu nur HSM-Schneidblock-spezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
  ▶ Papierstaub und Partikel werden gelöst.

8 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

9 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm)	5,8 3,9 3,9 x 30 1,9 x 15
Sicherheitsstufe DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Schnittleistung* (Blatt), DIN A4 70 g/m ^2 80 g/m ^2	19 - 2017 - 19	14 - 1613 - 15	10 - 118 - 9	76 - 7
Emissionsschalldruckpegel(im Leerlauf / unter Last)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A) / 57 - 63 dB(A)
A- bewerteter Schallleistungspegel(LWAd im Leerlauf)	57,5 dB
Gewicht	4,6 kg		5,2 kg
Eingabebreite	230 mm
Schnittgeschwindigkeit	54 mm/s
Leistung bei max. Blattzahl	360 W
Energieverbrauch im Bereitschaftsmodus	< 2 Wh
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	365 x 280 x 542
Volumen des Schnittgutbehälters	25 l

Anschluss	215 - 240 V, 50 Hz220 V, 60 Hz	110 - 130 V, 60 Hz
Betriebsart	Kurzzeitbetrieb	Dauerbetrieb
Betriebszeit	7 min	-
Ruhezeit	16 min	-

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2006/95/EG
• EMV-Richtlinie 2004/108/EG
• RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.
