BRUGSANVISNING Securio B32c HSM

Tag materialebeholderen ud, og se på type-skiltet på skærehovedet (se punkt 3 Oversigt), hvilken snitbredde og netspænding din makulator er dimensioneret til. Vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 5,8 3,9 3,9	x30	1,9x15
Kreditkort ● ● ●		●
CD'er	●

Det robuste drev tåler kontakt med hæfteklammer og clips.

Garantitiden for makulatoren er på 3 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

HSM garanterer leveringen af reservedele i op til 10 år, efter denne model ikke længere produceres.

2 Sikkerhedsinstruktioner

Klassifi cering

Sikkerheds-henvisning	Forklaring
ADVARSEL Manglende overdelse af advarslenkan medføre skaderfor liv og helbred.
Vigtigt Manglende overhol-delse af henvisningen kan forårsagematerielle skader.

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Over-

hold alle sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af

person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

ADVARSEL

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Fare for kvæstelser på grund af splinter!

Ved tilintetgørelse af cd'er og hårde kreditkort skal der bæres beskyttelsesbriller.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.
• Sørg for, at det er nemt at nå netstikket.
• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand.
• Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.
• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

• Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.
• Apparatet er ikke beregnet til anvendelse umiddelbart i nærhden af skærm- og kontorarbejdspladser.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, må kun udføres af HSM-kunde-service og service-teknikere fra vores samarbejdspartnere.

Kundeserviceadresser se side 160.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet "Anvendelse i overensstemmelse med formålet".

3 Oversigt 4 Leverance

1 2 3 4 5 6 7 HSM®

1 Materialebeholder
2 Sikkerhedshenvisninger
3 Fotocelle
4 Sikkerhedselement
5 Betjenings- og displayenhed
6 Typeskilt
7 Netafbryder

• Makuleringsmaskinen er indpakket i kasse
• Nettislutningsledning
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør

- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 160.

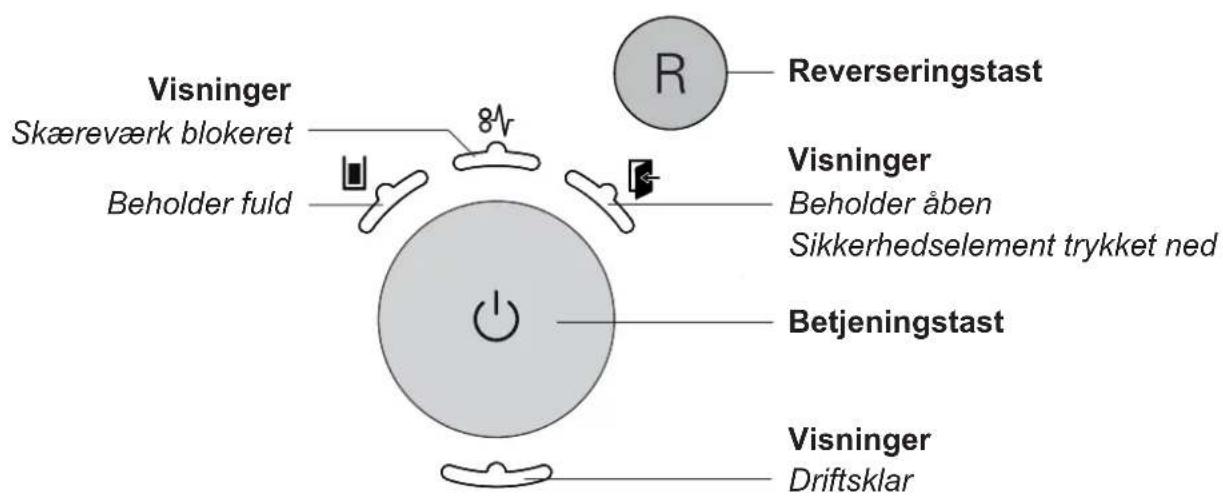

Betjenings- og displayelementer

Visninger Skæreværk blokeret Beholder fuld 8V R Reverseringstast Visninger Beholder åben Sikkerhedselement trykket ned Betjeningstast Visninger Driftsklar

5 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshenvisninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Sæt maskinens netstik ind i en korrekt installeret stikdåse.
• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på "l".
• Tryk på betjeningstasten.
  ▶ Visningen "Driftsklar" lyser.

Makulering af papir

• Når der tilføres papir, starter fotocellen automatisk skæreværket.
  2 sek. efter at fotocellen i papirtilførselsåbningen igen er fri, frakobles skæreværket automatisk, og makulatoren skifter til standby.

Makulering af cd'er og kreditkort (se "Korrekt anvendelse")

Vis hensyn til miljøet, og bortskaf de forskellige materialer separat.

ADVARSEL

Afhængigt af materialetypen kan der dannes splinter, når cd'er makuleres. Bær derfor beskyttelsesbriller.

Før cd'er/kreditkort ind midt i tilførselsåbningen.

Frakobling af makulatoren

• Tryk på betjeningstasten.
  ▶ Visningen "Driftsklar" slukker.
• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på "0".

Yderligere funktionsmodi

- Permanent-modus

Anvendelse: Makulering af større mængder papir

Funktion: Skæreværket kører uafbrudt.

Hvis der ikke tilføres materiale i 2 min., frakobles skæreværket, og makulatoren skifter til standby.

Afbrydelse før tid: Tryk på betjeningsta- sten.

- Standby-modus

Funktion: 2 minutter efter den sidste papirtilførsel frakobles alle unødige forbrugere automatisk.

Visning "Standby" blinker kort med regelmæssige mellemrum.

Sikkerhedselementet er udstyret med en berøringsbeskyttelse. Makulatoren frakobles, när du trykker på sikkerhedselementet under makuleringen.

Visning Fejl Udbedring af fejl
Lyser konstant	Papirstop	U heeft te veel papier in een keer toegevoerd.➢ Het snijwerk loopt enkele seconden achteruit en schuift het papier eruit.Druk eventueel nog op de omkeertoets “R” om de papierstapel te verwijderen.Halveer de papierstapel.Voer het papier na elkaar in.
	Overbe-lastning	Motoren blev overbelastet. Lad makulatoren køle af i ca. 15 – 20 min., før den tages i drift igen.
Blinkende lys	Generel fejlvisning	Der er optrådt en fejl under papirmakuleringen.Træk papiret ud af indføringsslidsen, så fotocellen ikke blokeres.
[kH56]	Materia-lebehol-der fuld	Tøm materialebeholderen.Bemærk:Hvis der trykkes kortvarigt på reserveringstasten, før beholderen tages ud, trækkes en del af materialet tilbage ind i skæreværket.
	Beholder åben	Sæt materialebeholderen rigtigt ind i underskabet.
	Sikker-heds-element trykket ned	Tryk ikke på sikkerhedselementet.

Sluk for makulatoren, træk netstikket ud.

Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

DON'T FORGET

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt (kun ved partikelsnit).

Anvend kun HSM-skæreblokspecialolie:

- Sprøjt specialolien på skæreakslerne i hele

- Lad skæreværket køre uden papirtilførsel ca. 10 sek. i permanent modus.

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødven-dige for funktionen og sikkerheden. Ved forkert bortskaffelse eller

håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Tekniske data

Skæretype Strimmelskæring	Partikelskæring
Snitstørrelse (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Sikkerhedstrin DIN 66399	P-2 / O-2T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Skæreeffekt* (ark), DIN A4 70 g/m280 g/m2	19 - 2017 - 19	14 - 1613 - 15	10 - 118 - 9	76 - 7
Støjniveau (tomgang / last)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A) / 57 - 63 dB(A)
A-vurderet lydeffektniveau (LWAd i tomgang)	57,5 dB
Vægt	4,6 kg		5,2 kg
Indføringsbredde	230 mm
Skærehastighed	54 mm/s
Strømforbrug ved maks. antal ark	360 W
Energiforbrug i standbymods	< 2 Wh
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overfl ade	-10°C til +25°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	365 x 280 x 542
Volumen på affaldsbeholderen	25 l

Tilslutning 215 - 240 V, 50 Hz	220 V, 60 Hz	110 - 130 V, 60 Hz
Driftsart Korttidsdrift Konstant drift
Driftstid 7 min -
Hviletid 16 min -

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige.

Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirekti v 2006/95/EF
• EMC-direkti v 2004/108/EF
• RoHS-direkti v 2011/65/EU

EU-overensstemmlseserklæringen kan besti lles hos producenten.

2 Säkerhetsanvisningar

Klassifi cering

Funktion: skärverket går oavbrutet.

Sikkerhetsinstruks	Forklaring
	ADVARSEL Hvis adverselen ikke overholdes, kan det føre til livstruende skader.
Merk Hvis instruksen	ikke overholdes, kan det føre til materielle skader.

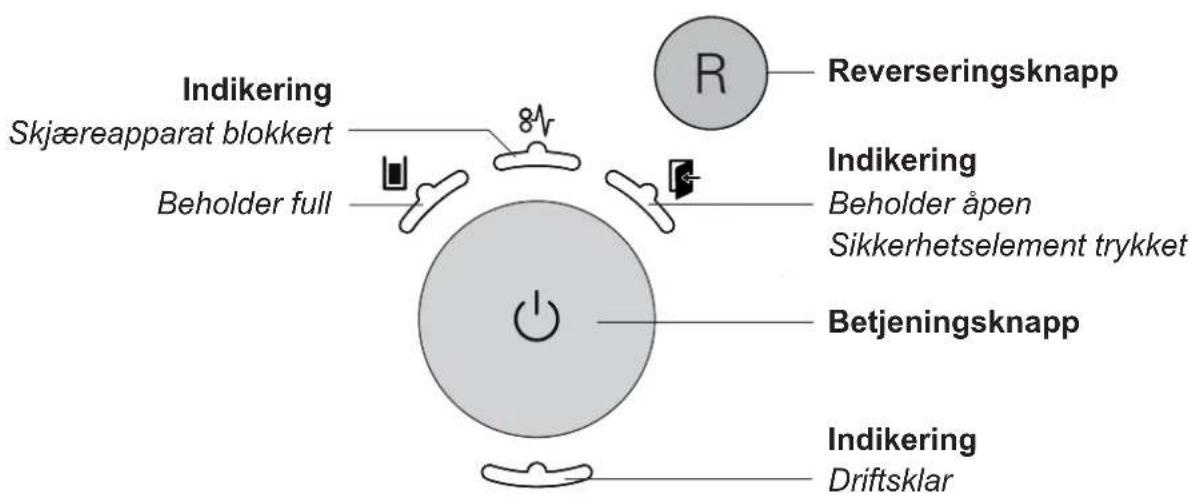

Betjenings- og indikeringselementer
