NÁVOD K OBSLUZE Securio B32c HSM

česky: Skartovací stroj SECURIO C18 87

slovensky: Skartovačka SECURIO C18 94

1 Správné použití, odpovědnost za vady

Vyjměte nádobu na odpad a podívejte se na typový štítek na řezací hlavě (viz bod 3 Přehled), pro jakou šířku řezu a jaké síťové napětí je skartovačka dimenzována. Dodržujte příslušné body návodu k obsluze.

Skartovací stroj je výhradně určen ke skartování papíru. V závislosti na druhu řezu lze kromě toho skartovat menší množství těchto materiálů:

Velikost řezu (mm) 5,8 3,9 3,9	x30	1,9x15
Kreditních karet ● ●	●		●
Disků CD	●

Robustní řezací mechanika je odolná proti sešivacím a kancelářským sponám.

Záruční lhůta skartovačky je 3 roky. Záruka nezávislá na odpovědnosti za vady ocelových řezacích hřídelí HSM skartovačky je platná po celou dobu životnosti přístroje (doživotní záruka HSM Lifetime Warranty). Záruka a garance se nevztahuje na škody způsobené nesprávným použitím a na zásahy třetích osob do zařízení.

Společnost HSM zaručuje dodání náhradních dílů po dobu 10 let po ukončení výroby tohoto modelu.

2 Bezpečnostní pokyny

Klasifi kace

Bezpečnostní upozornění	Vysvětlení
	VÝSTRAHA Nedodrženímvarování může dojít k úrazu a újmám na zdraví.
Pozor Nedodržením	pokynu může dojít ke vzniku hmotných škod.

Před uvedením stroje do provozu si přečtěte návod k obsluze, uschovejte jej k další potřebě a předejte jej případnému dalšímu

uživateli. Dodržujte všechny bezpečnostní pokyny uvedené na skartovačce.

VÝSTRAHA

Nebezpečí pro děti a ostatní osoby!

Stroj není určen k používání osobami (včetně dětí mladších 14 let) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami, které nemají

dostatečné zkušenosti a znalosti s výjimkou případu, že přístroj používají pod dozorem osob, odpovědných za jejich bezpečnost, nebo pokud od těchto osob získali informace o tom, jak přístroj používat. Děti musejí být pod dohledem, aby si s výrobkem nehrály. Nenechávejte skartovačku zapnutou bez dozoru.

VÝSTRAHA

Nebezpečí úrazu!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízkové náhrdelníky a náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru. Neskartujte materiál náchylný k tvorbě smyček, např. stuhy, šňůry použité k ovázání, umělohmotné fólie atd.

Nebezpečí úrazu odmrštěnými střepinami

Při skartaci kreditních karet, disků CD anebo disket noste ochranné brýle.

VÝSTRAHA

Nebezpečné sít'ové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

• Před připojením zástrčky k elektrické síti se přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.
  – Dbejte, aby byla síťová zástrčka snadno přístupná.
• Zabraňte tomu, aby se do skartovačky dostala voda. Přívodní kabel ani síťovou zástrčku neponořujte do vody.
  – Nedotýkejte se síťové zástrčky mokrýma rukama.
  – Nikdy neodpojujte sít'ovou zástrčku ze zásuvky tahem za přívodní kabel. Při odpojování vždy uchopte zástrčku.
• Používejte přístroj pouze v suchých místnostech. Nepoužívejte přístroj ve vlhkých místnostech a prostorech nebo v dešti.

Pravidelně kontrolujte, zda nedošlo k poškození přístroje a kabelu. V případě poškození nebo závad, před přemístěním nebo čištěním, skartovačku vypněte a odpojte sít'ovou zástrčku ze zásuvky.

• Chraňte přívodní kabel, přístroj a síťovou zástrčku před horkem, horkými předměty a před otevřeným ohněm. Větrací otvory musejí být volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.
• Přístroj není určen k použití v bezprostřední blízkosti pracovišť s monitory a kancelářských pracovišť.

Servisní práce, které jsou spojeny s odstraněním krytů, smí provést pouze zákaznický servis společnosti HSM a servisní technici našich smluvních partnerů.

Adresy zákaznických servisů viz strana 160.

Pozor Nebezpečí následkem nesprávného použití

Používejte stroj výhradně v souladu s požadavky uvedenými v kapitole „Použití v souladu s určením“.

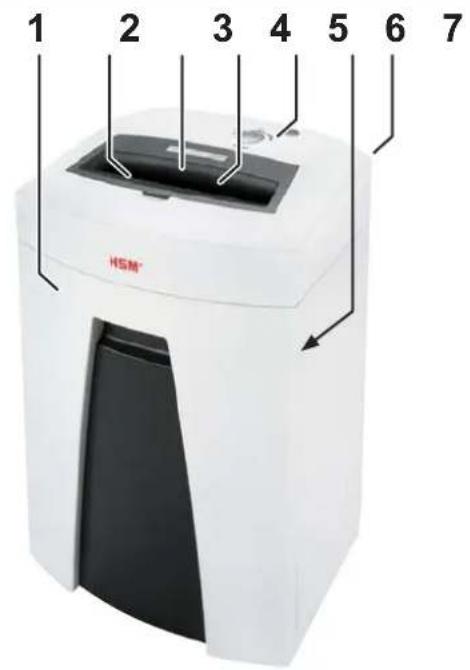

3 Přehled 4 Objem dodávky

1 2 3 4 5 6 7 HSM®

1 Odpadní nádoba
2 Bezpečnostní pokyny
3 Optická závora
4 Bezpečnostní prvek
5 Ovládací a zobrazovací jednotka
6 Typový štítek
7 Sít'ový vypínač

• Skartovací stroj v krabicovém obalu
• Sítový přívod
• 1 láhev (50 ml) speciálního oleje na řezný blok (pouze u řezání na částice)
  • Návod k obsluze

Výstroj

- Speciálního oleje na řezný blok (250 ml) obj. čís. 1.235.997.403

Adresy zákaznických servisů viz strana 160.

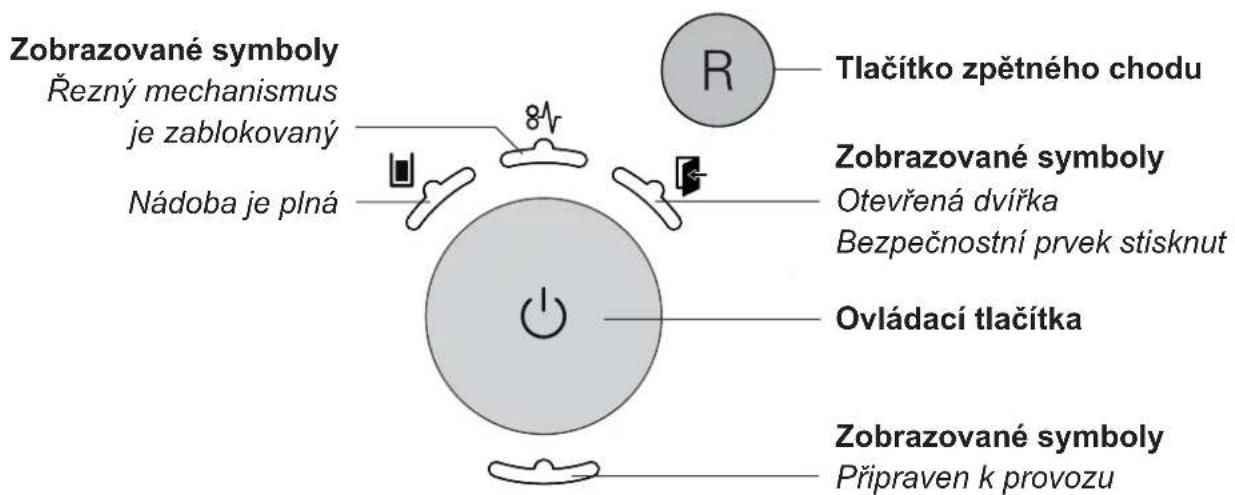

Ovládací a zobrazovací prvky

Zobrazované symboly Řezný mechanismus je zablokovaný Nádoba je plná 8V R Tlačitko zpětného chodu Zobrazované symboly Otevřená dvířka Bezpečnostní prvek stisknut Ovládací tlačítka Zobrazované symboly Připraven k provozu

5 Obsluha

VÝSTRAHA

Před zapnutím stroje zkontrolujte, zda byly dodrženy všechny bezpečnostní předpisy.

Spuštění skartovačky

• Sít'ovou zástrčku stroje zapojte do řádně instalované zásuvky.
• Sít'ový vypínač na zadní straně skartovacího stroje nastavit na „I“.
  • Stiskněte ovládací tlačítko.
  ▶ Svítí symbol „Připraven k provozu“.

Skartace papíru

• Po vložení papíru spustí světelná závora automaticky řezný mechanismus.

  2 s poté, co bude světelná závora na otvoru pro vkládání papíru opět volná, dojde k automatickému vypnutí řezného mechanismu a skartovačka se přepne do pohotovostního režimu.

Skartace disků CD a kreditních karet (viz „Správné použití“)

Pamatujte na životní prostředí a likvidujte různé materiály zvlášť.

VÝSTRAHA

V závislosti na druhu materiálu může docházet při skartaci disků CD k odletování úlomků. Z tohoto důvodu používejte ochranné brýle.

Vložte disk CD nebo kreditní kartu do střední části vstupního otvoru.

Vypnutí skartovačky

• Stiskněte ovládací tlačítko.
▶ Symbol „Připraven k provozu“ zhasne.
- Sít'ový vypínač na zadní straně skartovacího stroje nastavit na „0“.

Další režimy funkcí:

- Režim permanentního provozu

Použití: Skartace většího množství papíru Funkce: Řezný mechanismus pracuje kontinuálně, bez přerušení.

V případě, že po dobu 2 min. nebude vložen žádný materiál, řezný mechanismus se vypne a skartovačka přejde do režimu provozní pohotovosti.

Spuštění: Stiskněte a podržte ovládací tlačítko na 3 vteřiny.

Přerušení skartování: Stiskněte ovládací tlačítko.

- Pohotovostní režim

Funkce: 2 minuty po posledním vložení papíru dojde k automatickému vypnutí všech nepoužívaných spotřebičů. Symbol „připraven k provozu“ bliká v pravidelných intervalech.

Po vložení papíru se skartovačka automaticky zapne.

6 Odstraňování poruch

Poznámka:

Bezpečnostní prvek je vybaven ochranou proti nebezpečnému dotyku. Skartovačka se vypne, jakmile během skartace zatlačíte na bezpečnostní prvek.

Zobra-zený symbol	Závada Odstranění závady
Svítí	Zaseknu-tí papíru	Vložili jste příliš velké množství papíru najednou.➢Rezací mechanika se několik vteřin otáčí zpět, papír se vysune.Pokud je to nutné, stiskněte ještě tlačítko pro ovládání zpětného pohybu „R“, tím usnadníte vyjmutí zaseknutého papíru.Vložte pouze poloviční množství vytaženého papíru.Vkládejte papíry postupně.
	Přetížení	Motor byl přetížen. Nechejte skartovačku před opětovným uvedením do provozu cca. 15 - 20 min. vychladnout.
Blikání Indikátor obecných závad		Během skartace papíru došlo k závadě.Vytáhněte papír z vkládacího otvoru tak, abyste uvolnili optickou závoru.
	Odpadní nádobaplná	Vysypte obsah odpadní nádoby.Upozornění:Pokud před vytáhnutím nádoby krátce stisknete tlačítko pro ovládání zpětného chodu, dojde ke vtažení části nařezaného odpadu do řezací mechaniky.
	Nádobaje otevřená	Vložte nádobu na odpad správně do podstavce.
	Bezpečnostníprvek stisknut	Nestiskejte bezpečnostní prvek.

7 Čištění a údržba

VÝSTRAHA

Nebezpečné sít'ové napětí!

Vypněte skartovací stroj a zástrčku odpojte od sítě.

Pro čištění používejte pouze měkký hadr a mírný mýdlový roztok. Do přístroje přitom nesmí vniknout voda.

DON'T FORGET

Pokud dochází ke snižování řezného výkonu, zvyšování hlučnosti nebo po každém vysypání nádoby na odřezky ošetřete řezací nástroj olejem (pouze u řezání na částice). Používejte pouze speciální oleje HSM řezací bloky:

• Nastříkejte otvorem na podávání papíru po celé šířce na řezací hřídele speciální olej na řezací blok.
• Spust'te na cca 10 s řezný mechanismus bez vkládání papíru v režimu trvalého provozu.
  ▶ Papírový prach a částice se uvolní.

8 Likvidace a recyklace

Staré elektrické a elektronické přístroje obsahují často kvalitní materiály, do určité míry ale také škodlivé látky, které bylo nezbytné použít pro funkci a bezpečnost přístrojů. Při nesprávné likvidaci nebo manipulaci mohou být tyto látky nebezpečné pro lidské zdraví a životní prostředí. Staré přístroje nikdy nelikvidujte v běžném odpadu. Dodržujte aktuální platné předpisy a používejte sběrná místa k odevzdání a recyklaci použitých elektrických a elektronických přístrojů. K ekologické likvidaci odevzdejte také veškerý obalový materiál.

9 Technické údaje

Typ řezu	řez na proužky		řez na částice
Velikost řezu (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Stupeň bezpečnost DIN 66399	P-2 / O-2T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Řezný výkon* (listů) DIN A4 70 g/m280 g/m2	19 - 2017 - 19	14 - 1613 - 15	10 - 118 - 9	76 - 7
Emise hluku (běh naprázdno/plné zatížení)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A) / 57 - 63 dB(A)
Hladina akustického výkonu (LWAd v chodu naprázdno)	57,5 dB
Hmotnost	4,6 kg		5,2 kg
Pracovní šířka	230 mm
Rychlost řezu	54 mm/s
Výkon při max. počtu listů	360 W
Spotřeba energie v pohotovostním režimu	< 2 Wh
Okolní podmínky za provozu:TeplotaRelativní vlhkost vzduchuNadmořská výška	-10°C až +25°Cmax. 90%, bez tvorby kondenzátumax. 2000 m
Rozměry Š x H x V (mm)	365 x 280 x 542
Objem odpadní nádoby	25 l

Napájení 215 - 240 V, 50 Hz	220 V, 60 Hz	110 - 130 V, 60 Hz
Provozní režim Krátkodobý provoz	Trvalý provoz
Provozní doba 7 min -
Doba klidu 16 min -

* Déle podávaný maximální počet listů (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během jednoho procesu. Stanovení uvedených výkonových dat probíhá s novým naolejovaným řezným mechanismem a při studeném motoru. Slabší síťové napětí nebo jiná síťová frekvence než je uvedeno může mít za následek nižší výkon s menším počtem skartovaných listů a zvýšenou hlučnost. V závislosti na struktuře a vlastnostech papíru a způsobu podávání se může počet skartovaných listů lišit.

Skartovací stroj splňuje příslušné harmonizované normy Evropské unie:

• Směrnice o zařízeních nízkého napětí 2006/95/ES
• Směrnice o elektromagnetické kompatibilitě 2004/108/ES
• Směrnice o omezení nebezpečných látek (RoHS) 2011/65/EU

EU prohlášení o shodě lze vyžádat u výrobce.

Robustný rezací mechanizmus je odolný proti zošivacím a kancelárskym sponkám.

HSM zabezpečí dodávku náhradných diel-cov do 10 rokov po ukončení výroby tohto modelu.

2 Bezpečnostné pokyny

Klasifi kácia

Nebezpečné siet'ové napätie!

3 Prehl'ad 4 Obsah dodávky

1 2 3 4 5 6 7 HSM®

1 Nádoba na odrezky
2 Bezpečnostné pokyny
3 Svetelná závora
4 Bezpečnostný článok
5 Riadiaca a indikačná jednotka
6 Typový štítok
7 Sietový spínač

Spustenie: Stlačte ovládacie tlačidlo na 3 sekundy.

Predčasné ukončenie: Stlačte ovládacie tlačidlo.

- Pohotovostný režim

Pri privedení papiera sa skartovačka sa- močinne spustí.

Nebezpečné siet'ové napätie!

Vypnite skartátor a zástrčku odpojte od siete.

V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu naolejujte rezací mechanizmus (iba u rezu na častice).
