MANUAL DE USUARIO Securio B32c HSM
español: Destructora de documentos SECURIO C18 31
1 Uso conforme al previsto, garantía
Quite el depósito de material cortado y fíjese en la placa de características del cabezal de corte (véase la vista general del punto 3) para determinar el ancho de corte y la tensión de red de su destructora de documentos. Tenga en cuenta los puntos correspondientes de las instrucciones de servicio.
La destructora de documentos está concebida para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:
| Ancho de corte (mm) 5,8 3,9 | 3,9x30 | 1,9x15 | |
| Tarjetas de crédito ● ● | ● | ● | |
| CDs | ● |
El robusto mecanismo de arrastre es insensible a las grapas y a los clips.
El período de garantía para la destructora de documentos es de 3 años. Sobre los cilindros de corte de acero macizo de las destructoras de documentos HSM se aplica una garantía durante toda la vida útil del aparato (HSM Lifetime Warranty). La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.
HSM garantiza el envío de piezas de recambio hasta 10 años tras fi nalizar la producción de este modelo.
2 Indicaciones de seguridad
Clasifi cación
| Indicación de seguridad | Aclaración |
 TENCIA | ADVERoservancia de las advertencias puede provocar daños en el cuerpo y en la vida del usuario. |
| Atención La inobservancia de las indicaciones puede provocar daños materiales. | |
Antes de poner en marcha la máquina, lea las instrucciones de servicio, téngalas siempre a mano para poder consultarlas en cualquier momento y entreguelas a los otros usuarios. Observe todas las indicaciones de seguridad que fi guran en la destructora!
ADVERTENCIA
Peligros para niños y adultos.
Las personas (inclusive menores de 14 años) con capacidades físicas, sensoriales o mentales limitadas o sin la experiencia y/o sin el conocimiento necesarios no pueden utilizar la máquina, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato. No deje la destructora de documentos encendida sin vigilancia.
ADVERTENCIA
¡Peligro de sufrir lesiones!
No toque la ranura por la que se introduce el papel.
¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!
Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.
¡Peligro de lesionarse con astillas!
Utilice gafas de protección al destruir CDs o tarjetas de crédito de material duro.
ADVERTENCIA
Tensión de red peligrosa.
La manipulación errónea de la má quina puede provocar electrocución.
- Antes de enchufar el conector de red, compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.
- Preste atención a que el conector de red esté fácilmente accesible.
- Evite que la destructora de documentos entre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua.
- No agarre el conector de red con las manos húmedas.
- No desenchufe el conector de red tirando del cable de alimentación, sino agarrando el conector de red.
- Utilice el aparato únicamente en interiores secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.
Compruebe regularmente que el aparato y el cable no presenten daños. Desconecte la destructora de documentos cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.
- Mantenga el aparato, el conector de red y el cable de red alejados de llamas abiertas y de superficies calientes. Las ranuras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.
- No está previsto el uso del dispositivo cerca de puestos de trabajo con pantallas u ofi cinas
Los trabajos de mantenimiento que involucren quitar las cubiertas de la carcasa sólo deben ser realizados por el servicio postventa de HSM o los técnicos de servicio de nuestras partes contratantes. Para las direcciones de los servicios postventa, véase la página 160.
Atención
Peligro debido a un uso indebido
Utilice únicamente la máquina según las especifi caciones del capítulo “Uso conforme al previsto”.
3 Vista general 4 Volumen de suministro
2 Indicaciones de seguridad
3 Barrera de luz
4 Elemento de seguridad
5 Unidad de mando e indicación
6 Placa de características
7 Interruptor
- Destructora de documentos empaquetada en cartón
- Cable de conexión de red
- para corte en partículas -1 botella 50 ml de aceite especial para el bloque cortador
- Instrucciones de servicio
Accesorios
- Botella 250 ml de aceite especial para el bloque cortador N.° de pedido 1.235.997.403
Para las direcciones de los servicios postventa véase la página 160.

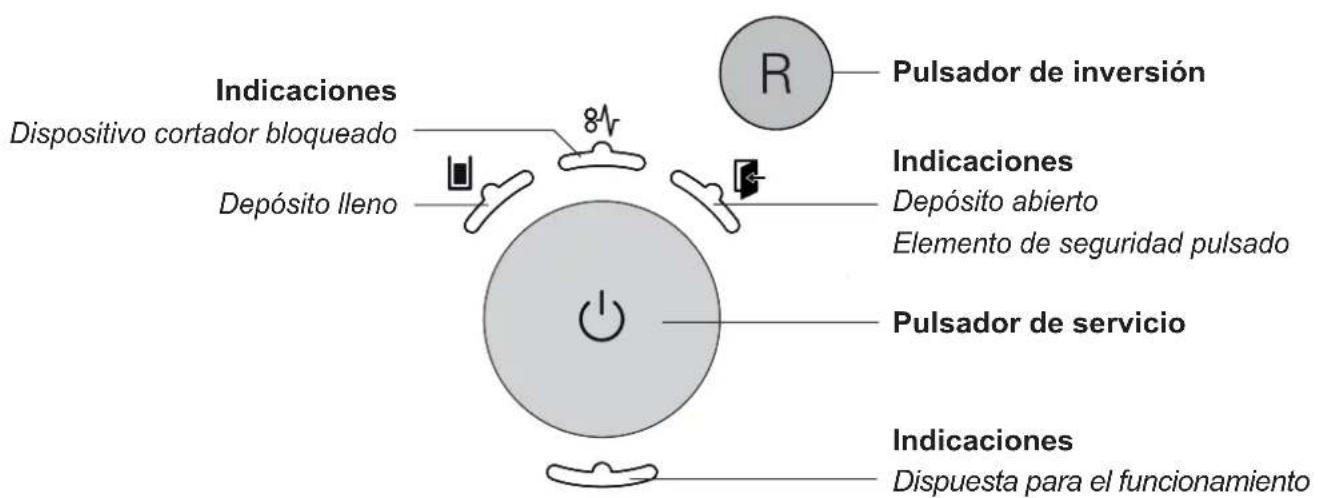

Elementos de mando e indicación
ADVERTENCIA
Antes de encender la máquina asegúrese de haber prestado atención a todas las indicaciones de seguridad.
Encender la destructora de documentos
- Enchufe el conector de red de la máquina en una caja de enchufe instalada correctamente.
- Poner el interruptor en el lado trasero de la destructora de documentos en "I".
- Pulse el pulsador de servicio.
La indicación “Dispuesta para el funcionamiento” se enciende.
Destruir papel
- Al realizar la alimentación de papel, la barrera de luz arranca automáticamente el dispositivo cortador.
2 s después de que la barrera de luz de la abertura para la alimentación de papel vuelve a estar libre, el dispositivo cortador se desconecta automáticamente y la destructora de documentos estará en disponibilidad para el funcionamiento.
Trituración de CDs y tarjetas de crédito (véase "Uso conforme al previsto")
Respete el medio ambiente y gestione los diferentes materiales por separado.
ADVERTENCIA
En función del tipo de material, puede que se formen astillas al destruir CDs. Por ello, lleve siempre gafas de protección.
Introduzca el CD/tarjeta de crédito por el centro de la abertura de entrada.
Apagar la destructora de documentos
- Pulse el pulsador de servicio.
La indicación "Dispuesta para el funcionamiento" se apaga. - Poner el interruptor en el lado trasero de la destructora de documentos en "0".
Otros modos de funcionamiento
- Modo permanente
Aplicación: para destruir grandes cantidades de papel
Función: El mecanismo de corte está en marcha continua.
Si no se introduce material durante 2 minutos, se apaga el mecanismo de corte y pasa a stand-by.
Arranque: Pulse el pulsador de servicio durante 3 segundos.
Interrupción antes de tiempo: Pulse el pulsador de servicio.
- Modo stand by
Función: 2 minutos después de la última alimetnación de papel se desconectan automáticamente todos los consumidores innecesarios.
La indicación “Dispuesta para el funcionamiento” parpadea brevemente en intervalos regulares.
Al realizar la alimentación de papel, la destructora de documentos arranca automáticamente.
6 Solución de averías
Nota:
El elemento de seguridad está provisto de una protección contra contacto. La destructora de documentos se apaga cuando se pulsa el elemento de seguridad durante el proceso de destrucción.
| Indicación | Fallo Solución | |
 Luz constante | Atasco de papel | Ha suministrado demasiado papel a la vez.► El dispositivo cortador funciona durante algunos segundos hacia atrás expulsando el papel.Si fuese necesario, pulse el pulsador de inversión “R” para extraer la pila de papel.Divida la pila de papel.Introduzca el papel gradualmente |
| Sobre-carga | El motor se ha sobrecargado. Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 15 y 20 minutos. | |
| Luz inter-mitente | Indicador general de avería | Durante la destrucción de papel ha ocurrido un fallo.Saque el papel de la ranura de introducción de manera que la célula fotoeléctrica quede libre. |
 | Depósito para recortes lleno | Vacíe el depósito para recortes.Nota:Si antes de retirar el depósito acciona brevemente el pulsador de inversión, una parte del material cortado vuelve al mecanismo de corte. |
 | Depósito abierto | Coloque el depósito de recortes correctamente en el armario inferior. |
| Elemen-to de seguridad pulsado | No pulse el elemento de seguridad. | |
7 Limpieza y mantenimiento
ADVERTENCIA
Tensión de red peligrosa.
Apague la destructora de documentos y extraiga el enchufe.
Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.
vaciar el depósito de material cortado (sólo con corte en partículas):
Para ello, utilice únicamente aceite especial para bloques de corte HSM:
- Inyecte el aceite especial por la apertura de entrada para papel en toda la anchura de los cilindros de corte.
- Deje que el mecanismo de corte funcione sin alimentación de papel en modo continuo durante aproximadamente 10 s.
De esta forma se sueltan partículas y polvo de papel.
8 Eliminación / Reciclaje
Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del aparato.
En caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.
9 Datos técnicos
| Tipo de corte Corte en tiras | Corte en partículas | |||
| Tamaño de corte (mm) | 5,8 | 3,9 | 3,9 x 30 | 1,9 x 15 |
| Nivel de seguridad DIN 66399 | P-2 / O-2T-2 / E-2 | P-2 / T-2 / E-2 | P-4 / T-4 / E-3F-1 | P-5 / T-5 / E-4F-2 |
| Potencia de corte* (hoja), DIN A4 70 g/m280 g/m2 | 19 - 2017 - 19 | 14 - 1613 - 15 | 10 - 118 - 9 | 76 - 7 |
| Nivel acústico (marcha en vacío / carga) | 55 - 58 dB(A) / 55 - 59 dB(A) | 55 - 58 dB(A) / 57 - 63 dB(A) | ||
| A- Nivel de potencia acústica evaluado (LWAd al ralentí) | 57,5 dB | |||
| Peso | 4,6 kg | 5,2 kg | ||
| Anchura de entrada | 230 mm | |||
| Velocidad de corte | 54 mm/s | |||
| Consumo de potencia con número máx. de hojas | 360 W | |||
| Consumo de energía en el modo de espera | < 2 Wh | |||
| Condiciones ambientales durante el funcionamiento:Temperatura Humedad relativa del aire Altura sobre el nivel del mar | de -10°C a +25°Cmáx. 90%, sin condensaciónmáx. 2.000 m | |||
| Medidas A x P x H (mm) | 365 x 280 x 542 | |||
| Volumen del depósito para recortes | 25 l | |||
| Conexión 215 - 240 V, 50 Hz | 220 V, 60 Hz | 110 - 130 V, 60 Hz |
| Modo de servicio Servicio de corta duración Funcionamiento continuo | ||
| Tiempo de servicio 7 min - | ||
| Tiempo de inactividad 16 min - |
* Número máx. de hojas (DIN A4, 70 g/m² u 80 g/m²), introducidas longitudinalmente, que se cortan de una pasada. Los datos de potencia indicados han sido calculados con el motor en frío y el mecanismo de corte recién lubricado. Una tensión de red menor u otras frecuencias de red diferentes a las indicadas pueden dar lugar a una potencia de corte menor y al aumento del ruido durante el funcionamiento. La potencia de corte también puede variar dependiendo de la estructura y las características del papel, así como de la manera de introducirlo.
La destructora de documentos cumple con las leyes de armonización pertinentes de la Unión Europea:
- Directi va sobre baja tensión 2006/95/CE
• Directi va CEM 2004/108/CE
• Directi va RoHS 2011/65/UE
Se puede solicitar al fabricante la declaración de conformidad de la UE.
