KASUTUSJUHEND Securio B32c HSM

1 Sihipärane kasutamine, garantii

Eemaldage jäätmekast ja vaadake lõikepea tüübisildilt (vt ülevaade, punkt 3), milline on paberipurustaja lõike laius ja võrgupinge. Pöörake tähelepanu vastavatele punktidele kasutusjuhendis.

Paberipurustaja on mõeldud üksnes paberi purustamiseks. Olenevalt purustamise viisist võib väikestes kogustes purustada ka järgmisi materjale:

Lõike laius (mm) 5,8 3,9 3,9x30 1,9x15
Krediitkaardid • •	•		•
CD-d	•

Tugev lõikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes.

Paberipurustaja garantiiaeg on 3 aastat. HSM paberipurustaja terasest lõikerulliku-tele kehtib eraldi sõltumatu garantii terve seadme eluaja jooksul (HSM Lifetime Warranty). Kulumine, mitteasjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.

HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpetamist.

2 Ohutusjuhised

Liigitus

Ohutusjuhis Selgitus
HOIATUS	Hoiatuse eiramine on ohtlik elule ja tervisele.
Tähelepanu Juhise e	iramise tagajärjeks võib olla materiaalne kahju.

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see

järgmistele kasutajatele edasi. Pidage silmas kõiki paberipurustajale paigutatud ohutusjuhiseid.

HOIATUS

Ohtlik lastele ja teistele inimestele!

Masinat ei tohi kasutada füüsilise, sensoorse ega vaimupuudega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel puuduvad vastavad teadmised

ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks. Ärge jätke paberipurustajat ilma järelevalveta sisselülitatuks.

HOIATUS

Vigastusoht!

Ärge pange kätt mitte kunagi paberilõikeavasse.

Vigastusoht sissetömbamisel!

Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaela- ja käeketid paberipurustaja lõikea- vast eemal. Ärge purustage ker- gesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Vigastusoht kildude tekkimisel!

Krediitkaartide või CD-de purustamisel kandke kaitseprille.

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

• Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
• Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette.
• Ärge kunagi puudutage toitepistikut märgade kätega.
• Toitepistiku lahutamiseks pistikupesast ärge tömmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.
• Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.

Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi. Lülitage paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetami- seks või puhastamiseks välja ja tömmake selleks toitepistikust.

• Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pindadest. Öhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
• Seadet ei tohi kasutada arvutikuvariga töökohtade või muude kontoritöökohtade vahetus läheduses.

Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i klienditeenindusel ja meie lepingupartnerite hooldustehnikutel.

Klienditeeninduse aadressid leiate leheküljelt 160.

Tähelepanu

Valest kasutamisest tingitud oht

Kasutage masinat eranditult vastavalt pea- tüki „Sihipärane kasutamine” sätetele.

3 Ülevaade 4 Tarnekomplekt

1 2 3 4 5 6 7 HSM®

1 Jäätmekast
2 Ohutusjuhised
3 Valgusbarjäär
4 Ohutuskate
5 Käsitsus- ja näiduelement
6 Tüübisilt
7 Toitelüliti

• Töövalmis paberipurustaja karbis
- Toitejuhe
• 1 pudel lõikeploki spetsiaalõli (50 ml) tükeldavatele seadmetele
- Kasutusjuhend

Tarvikud

- Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403 Klienditeeninduse aadressid leiate leheküljelt 160.

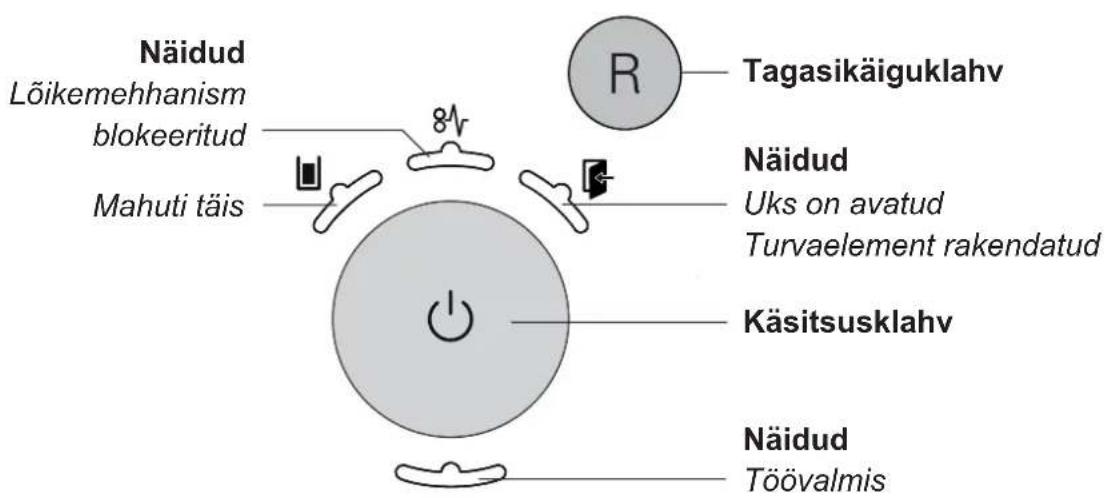

Käsitsus- ja näiduelemendid

Näidud Lõikemehhanism blokeeritud Mahuti täis Tagasikäiguklahv Näidud Uks on avatud Turvaelement rakendatud Käsitsusklahv Näidud Töövalmis

5 Kasutamine

HOIATUS

Veenduge enne masina sisselüli-tamist, et oleks järgitud ohutusjuhi-seid.

• Pistke masina toitepistik nõuetekohaselt paigaldatud pistikupesasse.
• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”.
  • Vajutage käsitsusklahvi.
  ▶ Süttib näit „töövalmis”.

Paberi purustamine

• Paberi sisestamisel käivitub automaatselt löikemehhanismi valgusbarjäär.
  Umbes 2 sekundit pärast viimase paberi purustamist lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

CD-de ja krediitkaartide purustamine (vaata „Sihipärane kasutamine”)

Palun pöörake tähelepanu keskkonnale ja käidelge erinevaid materjale eraldi.

HOIATUS

CD-de purustamisel võib olenevalt materjalist tekkida kilde. Seepä- rast kandke alati kaitseprille.

Sisestage CD-d/kreditkaardid purustisse sisestusava keskelt.

Paberipurustaja väljalülitamine

• Vajutage käsitsusklahvi.
▶ Kustub näit „töövalmis”.
- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”.

Täiendavad funktsioonirežiimid:

- Pideva käituse režiim

Kasutamine: Suure koguse paberi hävitamine

Funktsioon: lõikemehhanism töötab lakkamatult.

Kui kahe minuti jooksul ei ole materjali sisestatud, lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

Alustamine: vajutage käsitsusklahvi 3 sekundit.

Enneaegne lõpetamine: vajutage käsitsusklahvi.

- Ooterežiim

Funktsioon: kaks minutit pärast viimase paberi sisestamist lülitatakse köik mittevajalikud tarbijad automaatselt välja.

Näit „töövalmis” vilgub korrapäraste ajavahemike järel.

Paberi sisestamisel käivitub paberipurusti automaatselt.

6 Törgete körvaldamine

Märkus:

Turvaelement on varustatud puutumiskaitsega. Paberipurustaja lülitub välja, kui vajutate paberi purustamise ajal turvaelemendile.

Näit Tõrge Tõrke kõrvaldamine
Pidev tuli	Paberriummis-tus	Olete korraga masinasse pannud liiga palju pabereid.➢ Lõikemehhanism töötab mõned sekundid tagurdpidi ja lükkab paberivälja.Paberipaki väljavõtmiseks vajutage vajaduse korral veeltagasikäiguklahvi „R”.Jagage paberipakk pooleks.Sisestage paberid üksteise järel purustisse.
	Ülekoormus	Mootor on üle koormatud. Laske paberipurustajal enne järgmistkasutamist umbes 15–20 min jahtuda.
Tuli vil-gub	Üldinerikke-näidik	Paberipurustamise ajal ei ilmnenud ühtki viga.Tõmmake paber sisestuspilust välja, nii et fotosilm oleks vaba.
[oc36]	Jäätmekast on täis	Tühjendage jäätmekast.Märkus.Kui vajutate enne mahuti eemaldamist korraks tagasikäiguklahvi,tõmmatakse osa jäätmetest lõikemehhanismi tagasi.
	Mahuti avatud	Asetage jäätmekast õigesti paberipurusti alumisse kappi.
	Turva-elementrakenda-tud	Ärge vajutage turvaelemendile.

7 Puhastus ja hooldus

HOIATUS
Ohtlik toitepinge!

Lülitage paberipurustaja välja ning eemaldage pistik vooluvõrgust.

Paberipurustajat võib puhastada vaid pehme lapi ja õrna seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

DON'T FORGET

Õlitage lõikemehhanismi lõiketulemuse halvenemisel, müra tekkimisel ja iga kord pärast jäätmekasti tühjendamist (ainult tükel-damisel).

Kasutage selle jaoks HSM-lõikeploki spetsiaal-set õli.

• Pritsige paberi sisestusava kaudu spetsiaalset öli kogu lõikerullikule.
• Laske lõikeseadmel ilma paberit sisesta-mata u. 10 sekundit püsikäituse režiimis töötada.
  ▶ Eralduvad paberitolm ja -osakesed.

8 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonika-seadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahjulikke ai-neid. Vale jäätmekäitluse või käsitsemise korral võivad need ohustada inimes- te tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastami- se ja taaskasutuse kogumispunkte. Suuna- ke ka kõik pakendimaterjalid keskkonnasõb- ralikku jäätmekäitlusse.

9 Tehnilised andmed

Purustamisviis	Ribastamine		Tükeldamine
Purustatud tüki suurus (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Turvatase DIN 66399	P-2 / O-2T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Purustamisjõudlus* (leht) DIN A4 70 g/m280 g/m2	19 - 2017 - 19	14 - 1613 - 15	10 - 118 - 9	76 - 7
Müratase (tühikäigul / koormusel)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A) / 57 - 63 dB(A)
A-kaalutud müravõimsustase(LWAd tühikäigul)	57,5 dB
Kaal	4,6 kg		5,2 kg
Lõikeava laius	230 mm
Purustamiskiirus	54 mm/s
Võimsus maksimaalse lehtede arvu puhul	360 W
Energiakulu ooterežiimil	< 2 Wh
Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast	-10°C kuni +25°Cmaks. 90%, mittekondenseerivmaks. 2000 m
Mõõdud L x S x K (mm)	365 x 280 x 542
Jäätmekasti maht	25 l

Elektriühendus 215 - 240 V, 50 Hz	220 V, 60 Hz	110 - 130 V, 60 Hz
Käitusviis Lühiajaline käitus Pidevkäitus
Tööaeg 7 min -
Seisuaeg 16 min -

* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.

Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele öigusaktidele:

• madalpingedirekti iv 2006/95/EÜ
• elektromagnetilise ühilduvuse direktiiv 2004/108/EÜ
- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direkti iv 2011/65/EÜ

Tootjalt võib nõuda EL-i vastavussertifikaadi esitamist.
