NAVODILA ZA UPORABO Securio B32c HSM

1 Uporaba v skladu z določili, garancija

Odstranite posodo za rezan material in s tipske tablice na rezalni glavi (glejte točko 3 Pregled) razberite, za katero širino rezanja in omrežno napetost je konstruiran vaš uničevalec listin. Upoštevajte ustrezne točke v navodilh za obratovanje.

Uničevalec dokumentov je izključno namenjen za uničevanje papirja. Glede na vrsto rezanja lahko predvsem uničujete manjše količine sledečih materialov:

Širina rezanja (mm) 5,8 3,9 3,9x30			1,9x15
Kreditne kartice ● ● ●		●
CD-ji	●

Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke.

Garancijski čas za uničevalec listin je 3 leta. Za jeklene rezalne gredi uničevalca listin HSM velja od jamstva neodvisna garancija za celotno življenjsko dobo napreve (HSM Lifetime Warranty). Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

2 Varnostna opozorila

Klasifi kacija

Varnostni napotki Pojasnilo
OPOZORILO[×KWH]	Neupoštevanje opozorila lahko škoduje življenju in telesu.
Pozor Neupoštevanje	napotka lahko povzroči materialno škodo.

Pred začetkom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodočim uporabnikom. Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov.

OPOZORILO

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizičnimi, senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ali pomanjkanjem znanja, razen će jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo. Uničevalca dokumentov ne pustite vklopljenega brez nadzora.

Nikoli ne posegajte v odprtino za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Poškodbe zaradi drobcev!

Pri uničevanju kreditnih kartic ali CD-plošč obvezno uporabljajte zaščitna očala.

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

– Pred priklopom na omrežje preverite, će se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.
– Pazite na to, da je omrežni vtič lahko dostopen.
- Preprečite vstop vode v uničevalec dokumentov. Omrežnega kabla in/ali omrežnega vtiča ne potapljajte v vodo.
- Omrežnega vtiča nikoli ne prijemajte z vlažnimi rokami.
- Omrežnega vtiča nikoli ne vlecite iz vtičnice tako, da držite kabel, temveč vedno primite omrežni vtič.
- Napravo uporabljajte samo v suhih notranjih prostorih. Nikoli je ne uporabljajte v vlažnih prostorih ali v dežju.

Napravo in kabel redno preverjajte za morebitnimi poškodbami.

V primeru poškodbe naprave, nepravilnega delovanja, kakor tudi pred premestitvijo ali čiščenjem, uničevalec dokumentov izklopite in izvlecite omrežni vtič.

• Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljajte odprtemu ognju in vročim površinam. Prezračevalne reže morajo biti vedno proste in od stene ali pohištva oddaljene min. 5 cm.
• Priprava ni predvidena za uporabo v neposredni bližini zaslonov oz. pisarniških delovnih mest.

Servisna dela, ki so povezana z odstranitvijo pokrova ohišja, sme opraviti le HSM servisna služba in servisni tehniki naših pogodbenih partnerjev.

Za naslove servisnih služb glejte stran 160.

Pozor

Nevarnost zaradi napačne uporabe

Stroj uporabljajte izključno v skladu z navedbami v poglavju „Uporaba v skladu z določili“.

3 Pregled 4 Obseg dobave

1 2 3 4 5 6 7 HSM®

1 Sprejemna posoda
2 Varnostna opozorila
3 Fotocelica
4 Varnostni element
5 Enota za upravljanje in prikazovanje
6 Tipska tablica
7 Omrežno stikalo

• Uničevalec dokumentov zapakiran v kar- ton
• Priključni vodnik na omrežje
• 1 steklenička specialnega olja za rezalni blok (50 ml), za naprave z rezanjem delcev
• Navodilo za uporabo

Oprema

- Specialno olje za rezalni blok (250 ml) naroč. št. 1.235.997.403

Za naslove servisnih služb glejte stran 160.

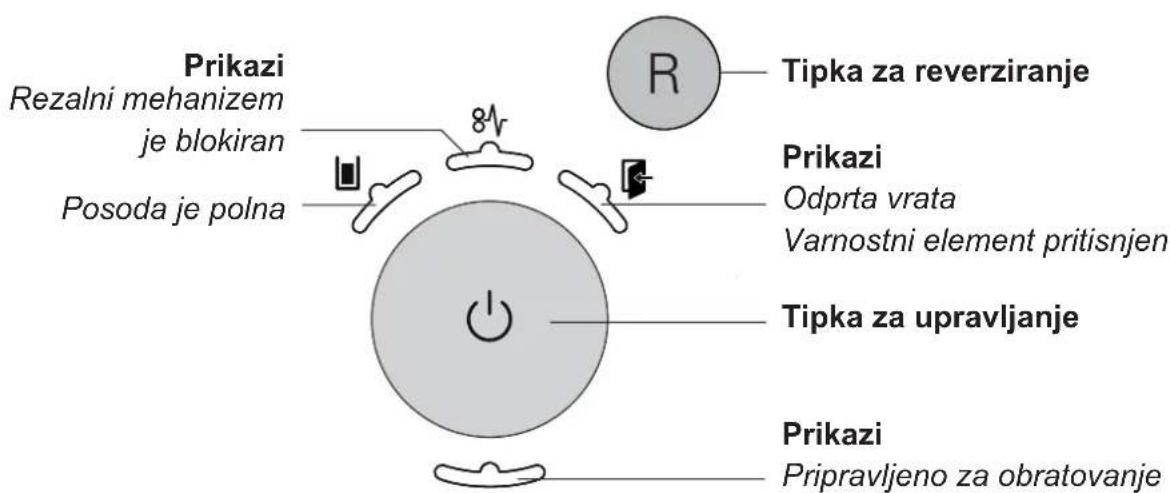

Elementi za upravljanje in prikazovanje

Prikazi Rezalni mehanizem je blokiran Posoda je polna Tipka za reverziranje Prikazi Odprta vrata Varnostni element pritisnjen Tipka za upravljanje Prikazi Pripravljeno za obratovanje

5 Upravljanje

OPOZORILO

Pred vklopom stroja se prepričajte, da so bila upoštevana vsa varnostna opozorila.

Vklop uničevalca dokumentov

• Omrežni vtič stroja vstavite v skladu s predpisi instalirano vtičnico.
• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „I“.
• Pritisnite na tipko za upravljanje.
  ▶ Sveti prikaz „Pripravljeno za obratovanje“.

Uničevanje papirja

• Pri dovajanju papirja fotocelica avtomatsko vklopi rezalni mehanizem.
  Ca. 2 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se uničevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Uničevanje CD-plošč in kreditnih kartic (glej „Uporaba v skladu z določili“)

Prosimo, pazite na okolje in odstranjujte različne materiale ločeno.

OPOZORILO

Nekateri materiali, iz katerih so narejene CD-plošče, se lahko pri uničenju spremenijo v nevarne

odletavajače delce. Zato vedno uporabljate zaščitna očala.

Vstavite CD/kreditno kartico v sredino odprtine za dovajanje.

Izklop uničevalca dokumentov

• Pritisnite tipko za upravljanje.
  ▶ Ugasne prikaz „Pripravljeno za obratovanje“.
• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „0“.

Nadaljnji načini delovanja:

- Stalni način

Uporaba: Uničevanje večjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in uničevalec dokumentov se bo preklopil v stanje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 3 sekunde.

Predčasna prekinitev: . Pritisnite tipko za upravljanje.

- Stand-by način (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porabniki.

V krajših časovnih presledkih utripa pri-kaz „Pripravljeno za obratovanje“.

Pri dovajanju papirja se bo uničevalec dokumentov avtomatsko vklopl.

6 Odstranjevanje motenj

Opozorilo:

Varnostni element je opremljen z zaščito pred dotikom. Uničevalec listin se izklopi, će med postopkom uničevanja pritisnete na varnostni element.

Prikaz Motnje Odpravljanje motenj
Trajna lučka	Zastoj papirja	Dovajali ste preveliko količino papirja.Rezalni mehanizem deluje nekaj sekund v vzvratni smeri in potiska papir nazaj ven.Če je potrebno pritisnite še dodatno na tipko za reverziranje „R“, za odstranitev odvečnega papirja.Zmanjšajte količino papirja na polovico.Papir dovajajte zaporedoma.
	Preobre-menitev	Motor je bil preobremenjen. Pred ponovnim vklopom uničevalca dokumentov počakajte ca. 15 - 20 min. da se ohladi.
Utripajoča luč	Splošen prikaz motenj	Med uničevanjem papirja je prišlo do napake.Papir izvlecite iz vhodne odprtine tako, da je fotocelica prosta.
[4227]	Posoda je polna	Izpraznite sprejemno posodo za razrezani papir.Napotek:Če pred odstranjevanjem posode kratko pritisnete na tipko za reverziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem.
	Odprta posoda	Ponovno pravilno namestite sprejemno posodo za razrezani material v spodnjo omarico.
	Varnostni element pritisnjen	Ne pritisnite na varnostni element.

7 Čiščenje in vzdrževanje

OPOZORILO

Nevarna omrežna napetost!

Izklopite uničevalec dokumentov in izvlecite vtikač iz omrežja.

Čiščenje lahko izvajate samo z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

DON'T FORGET

Naoljite rezalni mehanizem, će rezanje ni učinkovito, će se pojavi hrup ali po vsaki izpraznitvi posode za razrezane odpadke (samo pri rezanju kosov).

Uporabiti je dovoljeno le specialno olje za rezalni blok HSM:

• Skozi dovod za papir specialno olje za rezalni blok brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalnih valjev.
• Rezalni mehanizem naj brez dovajanja papirja teče pribl. 10 sekund v stalnem načinu.
  ▶ Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Električne in elektronske stare rabljene naprave pogosto vsebuje- jo še pomembne materiale, deloma pa tudi škodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranjevanju

ali ravnanju so lahko ti nevarni za človeško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med običajne odpadke. Upoštevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje električnih in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

9 Tehnični podatki

Način rezanja	Rezanje na trakove		Rezanje kosov
Velikost rezanja (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Varnostna stopnja DIN 66399	P-2 / O-2T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Učinek rezanja* (listov) DIN A4 70 g/m280 g/m2	19 - 2017 - 19	14 - 1613 - 15	10 - 118 - 9	76 - 7
Emisija hrupa (Prosti tek / pod obremenitvijo)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A) / 57 - 63 dB(A)
A- ocenjena jakost zvoka (LWAd v prostem teku)	57,5 dB
Teža	4,6 kg		5,2 kg
Delovna širina	230 mm
Hitrost rezanja	54 mm/s
Moč maks.	360 W
Poraba energije v načinu pripravljenosti	< 2 Wh
Pogoji okolice med obratovanjem:Temperaturarelativna vlažnost zrakanadmorska višina	-10°C do +25°Cmaks. 90%, se ne kondenziramaks. 2.000 m
Dimenzije DxŠxV (mm)	365 x 280 x 542
Prostornina sprejemne posode	25 l

Priključek 215 - 240 V, 50 Hz	220 V, 60 Hz	110 - 130 V, 60 Hz
Način obratovanja Kratkotrajno obratovanje Neprekinjeno obratovanje
Obratovalni čas 7 min -
Čas mirovanja 16 min -

* Maks. število listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enem prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejša omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroči manjšo kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Uničevalec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
- Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direkti va 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
