NÁVOD NA OBSLUHU Securio B32c HSM

1 Správne použitie, zodpovednost' za nedostatky

Vyberte zásobník narezaného materiálu a pozrite sa na typový štítok na rezacej hlavici (pozri bod 3 Prehl'ad), na akú šírku rezu a siet'ové napätie je dimenzované vaše skartovacie zariadenie. Rešpektujte príslušné body návodu na použitie.

Skartovačka je výlučne určený na skartovanie papiera. Podl'a spôsobu rezania sa ešte môžu zničit' malé množstvá nasledujúcich materiálov:

Rezacia šírka (mm) 5,8 3,9 3,9x30		1,9x1	5
Kreditné karty ●	●		●
CD	●

Záručná doba skartovačky je 3 roky. Záru-ka, nezávisle na zodpovednosti za poruchy ocel'ových rezacích hriadel'ov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

Bezpečnostné upozornenie	Vysvetlenie
VÝSTRAHA Nerešpektovanie výstrahy môže mať za následok škody na zdraví a ohrozenie života.
Pozor Nerešpektovaním upozornení môžete spôsobit’ vecné škody.

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad ne-skoršieho použitia a odovzdajte

ho budúcim používatel'om. Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

VÝSTRAHA

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostat-

kom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnost' alebo budú touto osobou poučené o obsluhe prístroja. Deti by mali byt' po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat'. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

VÝSTRAHA

Nebezpečenstvo úrazu!

Nikdy nesiahajte do štrbiny otvoru na prívod papiera.

Nebezpečenstvo úrazu vtiahnu- tím!

Dlhé vlasy, volné časti odevu, viazanky, šály, náhrdelníky a re-tiazkové náramky atd'. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atd'.

Nebezpečenstvo zranenia úlomkami!

Pri skartovaní tvrdých kreditných kariet alebo CD používajte ochranné okuliare.

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

– Pred zastrčením zástrčky do sietovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.
– Dbajte na to, aby bola sieťová zástrčka l'ahko prístupná.
– Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte siet'ový kábel ani siet'ovú zástrčku do vody.
– Nikdy nechytajte siet'ovú zástrčku vlhkými rukami.
- Siet'ovú zástrčku nikdy nevyťahujte zo zásuvky za kábel, ale vždy chyt'te siet'ovú zástrčku.
- Prístroj používajte len v suchých miestnostíach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.

Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený. Ak je skartovacie zariadenie poško-dené, nesprávne funguje, ak me-no umiestnenie alebo pred čistením nite a vytiahnite siet'ovú zástrčku.

• Prístroj, siet'ovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť vol'né a musí byť dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.
  – Zariadenie nie je určené na používanie v bezprostrednej blízkosti obrazoviek, príp. kancelárskych pracovísk.

Servisné práce spojené s odstrá- nením krytov telesa smie vykoná- vať len zákaznícky servis HSM a servisní technici.

Adresy zákazníckeho servisu pozri na strane 160.

Pozor Nebezpečenstvo následkom nesprávneho použitia

Prístroj používajte výlučne podľa pokynov v kapitole „Použitie podľa určenia“.

• Skartovačka balená v kartóne
  • Siet'ové pripojovacie vedenie
• 1 fl'aša špeciálneho oleja do reznej jednotky (50 ml) pre stroje s časticovým rezom
  • Návod na používanie

Príslušenstvo

- Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 160.

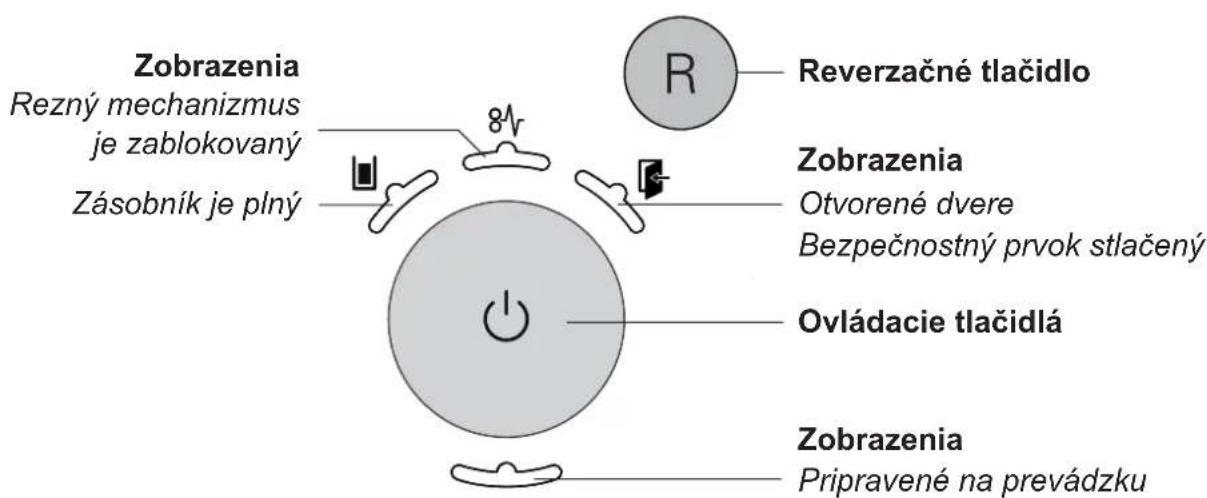

Riadiace a indikačné prvky

Zobrazenia Rezný mechanizmus je zablokovaný Zásobník je plný 8V R Reverzačné tlačidlo Zobrazenia Otvorené dvere Bezpečnostný prvok stlačený Ovládacie tlačidlá Zobrazenia Pripravené na prevádzku

5 Obsluha

VÝSTRAHA

Pred zapnutím stroja zabezpečte, aby boli dodržané všetky bezpečnostné upozornenia.

Zapnutie skartátora

• Zasuňte sieťovú zástrčku zariadenia do riadne nainštalovanej zásuvky.
• Siet'ový spínač na zadnej strane skartovačky nastavte na „l“.
  • Stlačte ovládacie tlačidlo.
  Svieti zobrazenie „Pripravené na prevádzku“.

Skartovanie papiera

• Pri privedení papiera svetelná závora automaticky spustí rezný mechanizmus.
  Cca 2 s potom, čo je otvor na prisun papiera opät' vol'ný, sa skartovačka automaticky vypne a uvedie sa do stavu prevádzkovej pohotovosti.

Rozdrvenie CD diskov a kreditných kariet (vid' „Používanie na učený účel“)

Myslite na životné prostredie a likvidujte rôzne materiály zvlášť.

VÝSTRAHA

V závislosti od druhu materiálu môže pri drvení CD diskov dochádzat' k tvorbe črepín. Preto

noste ochranné okuliare.

CD disk/kreditnú kartu vložte do stredu vkladacieho otvoru.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo.
▶ Rozsvieti sa „Pripravené na prevádzku“
- Nastavte siet'ový spínač na zadnej strane skartovačky na „0“.

Đalšie režimy funkcie:

- Permanentný režim

Použitie: Ničenie väčších množstiev papiera Funkcia: Rezný mechanizmus beží nepretržite.

Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku.

Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepotrebné spotrebiče.

Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko rozsvieti.

6 Odstraňovanie porúch

Poznámka:

Bezpečnostný prvok je vybavený ochranou proti dotyku. Skartovacie zariadenie sa vypne, keď zatlačíte počas skartovania na bezpečnostný prvok.

Zobra-zenie	Porucha ∅dstránenie poruchy
- Trvalé svetlo	Nahro-madenie papiera	Priviedli ste príliš veľa papiera naraz.➤ Rezný mechanizmus pobeží niekol’ko sekúnd vratným smerom a posunie papier von.• Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.• Zredukujte veľkost’ stohu papiera.• Vkladajte papier postupne jeden za druhým.
	Preťaže-nie	• Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 15 - 20 minút ochladit’.
Blikajúce svetlo	Všeob. indikácie poruchy	• Počas skartovania papiera sa vyskytla chyba.Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila.
[TZ08]	Zásobník nare-zaného materialu je plný	• Vyprázdnite zásobník narezaného materiálu.Upozornenie:Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu spät’ do rezného mechanizmu.
	Otvorený zásobník	• Zásobník narezaného materiálu správne uložte do spodnej skrinky.
	Bezpeč-nostný prvok stlačený	• Nestláčajte bezpečnostný prvok.

7 Čistenie a údržba

VÝSTRAHA

Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom nesmie do prístroja vniknút žiadna voda.

DON'T FORGET

K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.
• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky.
  ▶ Papierový prach a častice sa uvol'nia.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronic- kých prístrojov a zariadení obsa- huje ešte množstvo cenných mate- riálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre činnosť a bezpečnosť týchto zariadení. V

prípade nesprávnej likvidácie alebo manipulácie môžu predstavovat' nebezpečenstvo pre zdravie človeka a životné prostredie.

Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

9 Technické údaje

Typ rezu Rez na prúžkyRez na častice
Dížka rezu (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Stupeň utajenia DIN 66399	P-2 / O-2T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Výkon rezu* (listov) DIN A470 g/m280 g/m2	19 - 2017 - 19	14 - 1613 - 15	10 - 118 - 9	76 - 7
Emísia hluku (Chod naprázdno / pri zaťažení)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A) / 57 - 63 dB(A)
Hladina akustického tlaku A (LWAd na vol'nobehu)	57,5 dB
Hmotnost'	4,6 kg		5,2 kg
Pracovná šírka	230 mm
Rezacia rýchlost'	54 mm/s
Výkon max	360 W
Spotreba energie v pohotovostnom režime < 2 Wh
Podmienky prostredia pri prevádzke:teplotarelatívna vlhkost' vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	365 x 280 x 542
Objem odpadovej nádoby	25 l

Napájanie 215 - 240 V, 50 Hz	220 V, 60 Hz	110 - 130 V, 60 Hz
Druh prevádzky Krátkodobá prevádzka Trvalá prevádzka
Prevádzková doba 7 min -
Prestoj 16 min -

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viest' k nižšiemu výkonu a zvýše- nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

Skartovačka spĺňa platné harmonizované predpisy Európskej Únie:

• Smernica o nízkom napätí 2006/95/ES
- Smernica o elektromagnetickej kompatibilite 2004/108/ES
• RoHS smernica 2011/65/EÚ

EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.
