MANUALE UTENTE Securio B32c HSM

italiano: Distruggidocumenti SECURIO C18 24

1 Norme d'uso, garanzia 2 Avvertenze per la sicurezza

Estrarre il contenitore per cascame e controllare sulla targhetta posta sulla testa di taglio (vedi punto 3 Panoramica) la larghezza di taglio e la tensione di rete indicate per il distruggidocumenti. Osservare le relative istruzioni riportate nel manuale d'uso.

Il distruggidocumenti è concepito per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:

Taille de coupe (mm) 5,8 3,9	3,9x30	1,9x15
Carte di credito	●	●	●
CD	●

Il robusto meccanismo di taglio può ridurre in frammenti senza problemi anche punti metallici e graffette.

I distruggidocumenti sono coperti da garanzia per 3 anni. Per gli alberi da taglio completamente in acciaio dei distruggidocumenti è valida una garanzia indipendente dalla garanzia principale riferita all'intera vita utile dell'apparecchio (HSM Lifetime Warranty). Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

HSM garantisce la consegna di pezzi di ricambio fi no a 10 anni dall'uscita di produzione del presente modello.

Classifi cazione

Avvertenza per la sicurezza	Osservazioni
VER- TENZA	L’inosservanza di questa avvertenza può comportare danni per l’incolumità e la vita delle persone.
Attenzione L’inosservanza di questo avviso può comportare danni materiali.

Prima della messa in funzione della macchina, leggere le istruzioni per l'uso, conservare per poterle consultare in seguito e

consegnare agli altri utenti. Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!

AVVERTENZA

Pericoli per bambini e altre persone!

La macchina non deve essere utilizzata da persone (compresi bambini sotto i 14 anni) con ridotte capacità fi siche, sensoriali o mentali oppure prive della necessaria

esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull'uso dell'apparecchio. Controllare sempre che i bambini non giochi con l'apparecchio. Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.

AVVERTENZA

Pericolo di lesioni.

Non intervenire mai nella feritoia dell'alimentazione della carta.

Pericolo di lesioni da trascina- mento!

In prossimità dell'apertura dell'alimentazione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi lm in plastica ecc.

Pericolo di lesioni dovuto a schegge.

Per la distruzione di CD e carte di credito rigide impiegare occhiali di protezione.

AVVERTENZA

Tensione di rete pericolosa!

L'uso improprio della macchina può causare scosse elettriche.

• Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.
• Assicurarsi che la spina di rete sia facilmente accessibile.
• Evitare penetrazioni d'acqua nel distruggidocumenti. Non immergere mai il cavo e la spina di rete in acqua.
• Non toccare mai la spina di rete con le mani umide.
• Staccare sempre la spina di rete dalla presa afferrando la stessa e mai tirando il cavo di alimentazione.
• Utilizzare l'apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.

Controllare regolarmente che apparecchio e cavo non siano danneggiati. Spegnere il distruggi-documenti se danneggiato o se aziona correttamente, nonché in cambio di posto o durante la ed estrarre la spina di rete.

• Tenere l'apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfi ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.
• L'apparecchio non è concepito per l'im-piego nelle immediate vicinanze di postazioni di lavoro con computer o da uffi cio.

I lavori di assistenza legati alla rimozione delle coperture del corpo macchina devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati.

Per gli indirizzi di servizio assistenza clienti, vedere pagina 160.

Attenzione

Pericolo derivante da uso improprio

Utilizzare la macchina solo in modo conforme ai dati forniti al capitolo “Norme d’uso”.

3 Panoramica 4 Fornitura

1 2 3 4 5 6 7 HSM®

1 Contenitore per materiali di taglio
2 Avvertenze per la sicurezza
3 Fotocellula
4 Elemento di sicurezza
5 Unità di comando e visualizzazione
6 Targhetta
7 Interruttore di rete

• Apparecchio imballato in cartone
• Cavo di alimentazione
• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
- Manuale operativo

Accessori

- Olio speciale per il blocco di taglio (250 ml) N. ordine 1.235.997.403

Per gli indirizzi di servizio assistenza clienti vedere pagina 160.

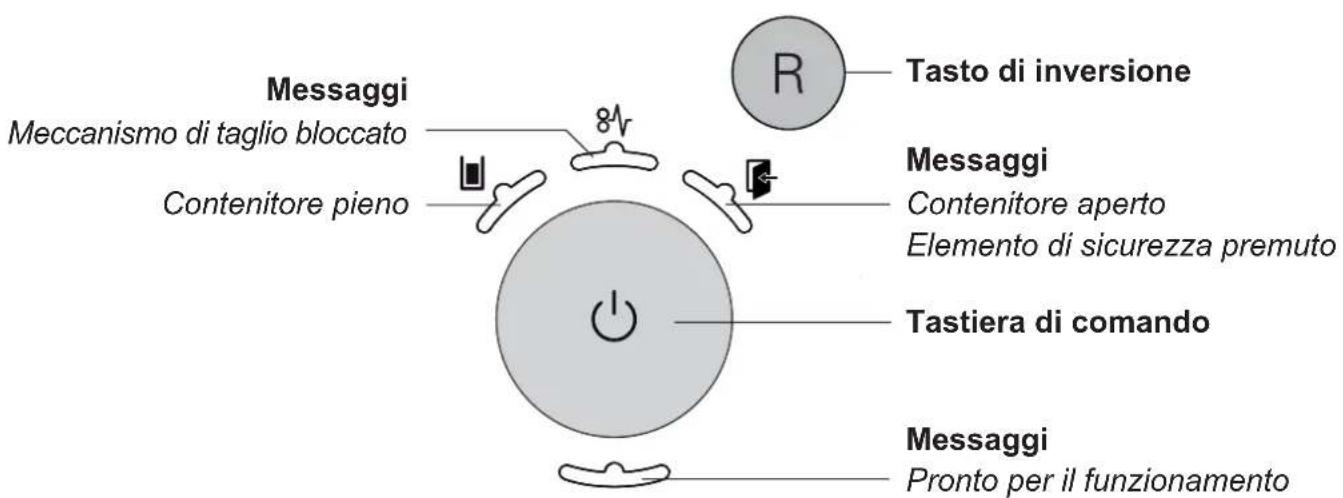

Elementi di comando e visualizzazione

Messaggi Meccanismo di taglio bloccato Contenitore pieno 84V R Tasto di inversione Messaggi Contenitore aperto Elemento di sicurezza premuto Tastiera di comando Messaggi Pronto per il funzionamento

5 Messa in esercizio

AVVERTENZA

Prima di accendere la macchina, assicurarsi di aver prestato attenzione a tutte le avvertenze per la sicurezza.

Accensione del distruggidocumenti

• Inserire la spina di rete della macchina in una presa correttamente installata.
• Interruttore della rete sul rovescio del distruggidocumenti su "I".
• Premere la tastiera di comando.
  Il messaggio "Pronto per il funzionamento" è acceso.

Distruzione della carta

• Quando si introduce la carta, la fotocellula del meccanismo di taglio si avvia automaticamente.
  2 secondi dopo che la fotocellula è di nuovo libera nell'apertura dell'alimentazione della carta, il meccanismo di taglio viene spento automaticamente e il distruggidocumenti passa alla modalità Pronto per il funzionamento.

Sminuzzamento di CD e carte di credito (vedi “Uso conforme alla destinazione”)

Rispettare l'ambiente e smaltire i diversi materiali separatamente.

AVVERTENZA

A seconda del tipo di materiale durante la distruzione di CD possono formarsi schegge. Indossare pertanto occhiali di protezione.

Inserire il CD/la carta di credito al centro dell'apertura di alimentazione.

Spegnimento del distruggidocumenti

• Premere la tastiera di comando.
  Il messaggio “Pronto per il funzionamento” si spegne.
• Interruttore della rete sul rovescio del distruggidocumenti su "0".

Ulteriori modalità di funzionamento

- Modalità permanente

Impiego: distruzione di grandi quantità di carta Funzione: il meccanismo di taglio procede ininterrottamente.

Se per 2 minuti non viene alimentato materiale, il meccanismo di taglio si spegne e il distruggidocumenti diviene pronto per il funzionamento.

Avvio: premere la tastiera di comando per 3 secondi.

Interruzione anticipata: premere la tastiera di comando.

- Modalità stand by

Funzione: 2 minuti dopo l'ultimo inserimento della carta, tutte le utente non necessarie vengono spente automaticamente.

Il messaggio “Pronto per il funzionamento” lampeggia brevemente ad intervalli regolari.

Durante l'alimentazione della carta il distruggidocumenti comincia ad avviarsi automaticamente.

6 Eliminazione dei disturbi

Nota:

L'elemento di sicurezza è dotato di una protezione da contatto. Il distruggidocumenti si spegne quando l'elemento di sicurezza viene premuto durante il processo di distruzione.

Indicazione	Disturbo	Eliminazione dei disturbi
Luce continua	Blocco carta sovracca-rico	È stata introdotta troppa carta in una volta sola.➢ Il meccanismo di taglio indietreggia per alcuni secondi e spinge fuori la carta.Per rimuovere la pila di carta, premere eventualmente anche il tasto di inversione “R”.Dimezzare la pila di carta.Immettere la carta in successione.
	Sovrac-carico	Il motore è stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il distruggidocumenti per ca. 15 – 20 min.
Spia inter-mittente	Indica-zioni generali di guasto	Durante la distruzione della carta si è verifi cato un errore.Estrarre la carta dalla fessura di inserimento in modo che la cella fotoelettrica sia libera.
	Contenitore per materiali di taglio pieno	Svuotare il contenitore per materiali di taglio.NotaSe prima dell'asportazione del contenitore viene premuto brevemente il tasto di inversione, una parte del materiale di taglio viene riportato nel meccanismo di taglio.
	Apertura del con- tenitore	Posizionare il contenitore per materiali di taglio nell'armadio inferiore correttamente.
	Elemen-to di sicurezza premuto	Non premere l'elemento di sicurezza.

7 Pulizia e cura

AVVERTENZA

Tensione di rete pericolosa!

Spegnere il distruggidocumenti ed estrarre la spina di rete.

La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.

DON'T FORGET

Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppure dopo ogni svuotamento

del contenitore per materiali di taglio (solo per particelle):

A tal fi ne utilizzare solo olio speciale per il blocco di taglio di HSM:

• Spruzzare l'olio speciale attraverso l'alimentazione della carta su tutta la lunghezza degli alberi da taglio.
• Far scorrere l'utensile da taglio senza inserire la carta per ca. 10 sec. nella modalità permanente.
  La polvere e le particelle di carta si staccano.

8 Smaltimento / Riciclaggio

Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzionamento e alla sicurezza dell'ap-

parecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell'uomo e l'ambiente. Non gettare mai gli apparecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell'ambiente.

9 Dati tecnici

Tipo di taglio	Taglio a strisce		Taglio a frammenti
Dimensioni di taglio (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Classe di sicurezza DIN 66399	P-2 / O-2T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Prestazioni di taglio* (foglio) 70 g/m2DIN A4 80 g/m2	19 - 2017 - 19	14 - 1613 - 15	10 - 118 - 9	76 - 7
Livello sonoro (corsa a vuoto / carico)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A) / 57 - 63 dB(A)
Livello di potenza sonora valutato A (LWAd con funzionamento a vuoto)	57,5 dB
Peso	4,6 kg		5,2 kg
Larghezza per l’immissione	230 mm
Velocità di taglio	54 mm/s
Potenza assorbita con numero di fogli max	360 W
Consumo energetico in stand-by	< 2 Wh
Condizioni ambientali in funzionamento:temperaturaumidità dell’aria relativaAltezza sopra il l.d.m	da -10°C a +25°Cmax 90%, senza condensamax 2000 m
Dimensioni L x P x A (mm)	365 x 280 x 542
Volume del contenitore per materiali di taglio	25 l

Collegamento 215 - 240 V, 50 Hz	220 V, 60 Hz	110 - 130 V, 60 Hz
Modalità di funzionamento Funzionamento di breve durata Funzionamento continuo
Tempo di funzionamento 7 min -
Tempo di inattività	16 min	-

* Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrificato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.

Il distruggidocumenti è conforme alle rispettive norme armonizzate stabilite dall'Unione Europea:

• Diretti va Bassa Tensione 2006/95/CE
- Diretti va CEM 2004/108/CE
• Diretti va RoHS 2011/65/UE

La dichiarazione di conformità UE può essere richiesta al produttore.
