BEDIENUNGSANLEITUNG SR1250 K METABO

Wir erklaren in alleiniger Verantwortlichkeit, daß diese Produkt mit den folgenden Normen übereinstimm* gemäß den Bestimmungen der Richtlinien

F FRANÇAISNL NEDERLANDS

DECLARATION DE CONFORMITEVCONFORMITEITSVERKLARING

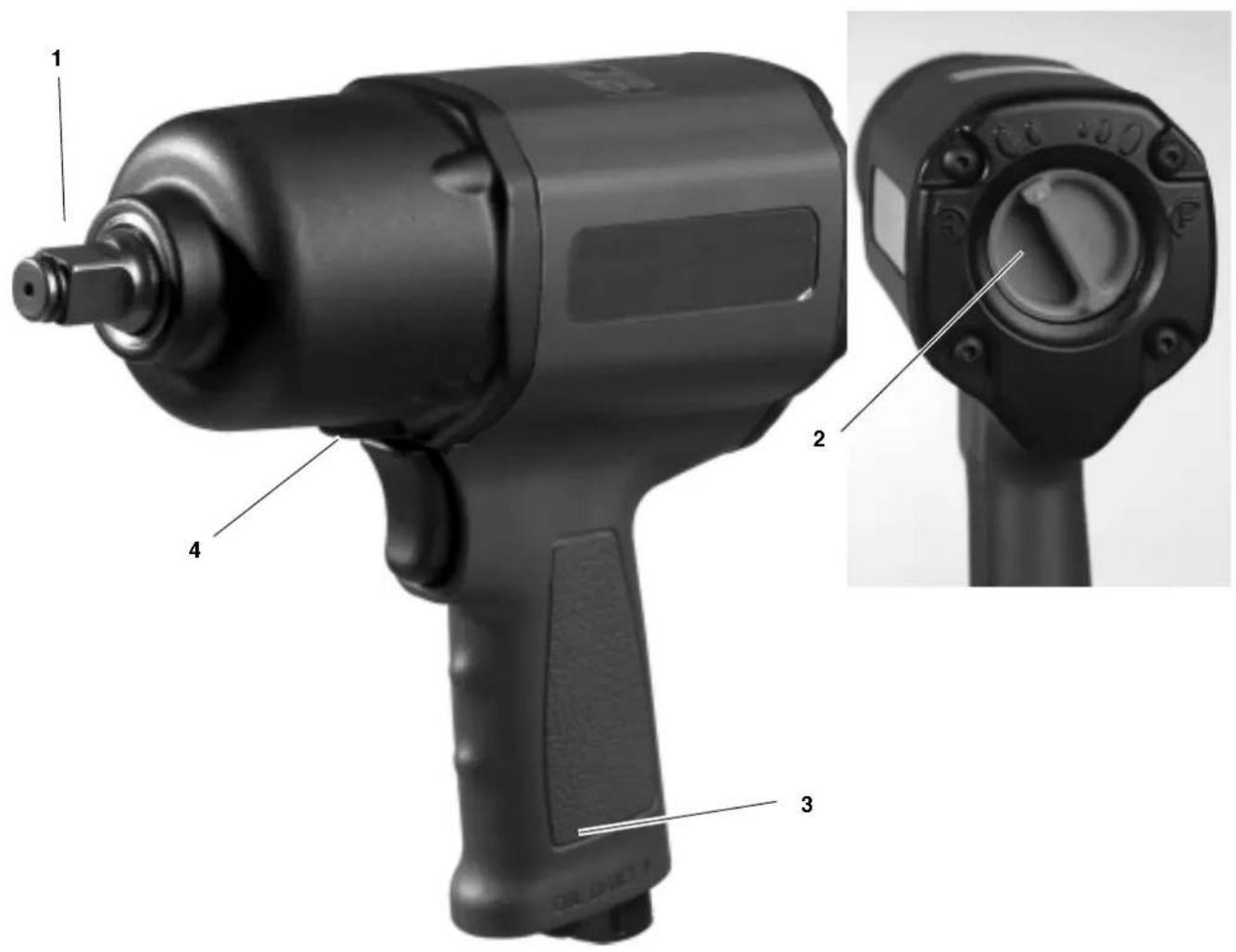

1. Das Gerät im Überblick

1 Vierkantaufnahme fur Stecknisse
2 Umschalthebel für Rechts-/ Linklauf und für Einstellung des Drehmomentes
3 Aufnahme für Stecknippel (Druckluft-Anschluss)
4 Abzughebel

Ohne Abbildung:

Kunststoffkoffer

Stecknippel 1/4" (Deutschland)

Stecknippel 1/4" (Frankreich, Spanien)

Stecknippel 1/4" (Schweiz, Belgien, Niederlande)

Ölflaschen Leitungsöler

Inhaltsverzeichnis

1. Das Gerät im Überblick. 3
   2.Zuerst lesen! 4
2. Sicherheit.. 4
   3.1 Bestimmungsgemäß Verwendung 4
   3.2 Allgemeine Sicherheit shinweise....4
   3.3 Symbole auf dem Gerät 4
   4.Betrieb. 5
   4.1 Vor dem ersten Betrieb 5
   4.2 Werkzeug benutzen 5
   5.Wartung und Pflege 5
3. Lieferbares Zubehör 5
4. Reparatur 5
   8.Umweltschutz. 5
5. Technische Daten 6

2. Zuerst lesen!

These Betriebsanleitung wurden so erstellt, dass Sie schnell und sicher mit ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollen:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Werkzeug nicht in Betrieb!
• These Betriebsanleitungrichtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschrieben. Wenn Sie keinerlei Erfahrung mit solchen Werkzeugen haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchephemen.
• Bewahren Sie alle mit diesen Werkzeug geleiferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.
• Wenn Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit.

Für Schaden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!
Warnung
schaden
schaden.

vor Personen-oder Umwelt

Achtung!
Warnung
schaden.

vor

Sach-

Zahlen in Abbildungen (1, 2, 3, ...)

kennzehnen Einzelteile;
- sind fortlaufend durchnummeriert.
- Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.
- Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
- Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Dieses Werkzeug dient zum Befestigen und Losen von Sechskantschrauben und Sechskantmuttern.

Dieses Werkzeugarf nur durch einen Druckluftkompressor angetrieben werden.Der in den Technischen Daten angegebene maximal zulässige Arbeitsdruckarf nicht übersritten werden. Dieses Werkzeugarf nicht mit explosiven, brennbaren oder gesundheitsgefahrtdenden Gasenetbetrieben werden.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung,Veränderungen am Werkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiogegeben sind, konnen unvorhersehbare Schaden entstehen!

3.2 Allgemeine Sicherheitshinweise

• Beachten Sie beim Gebrauch die gesamt Werkzeugs die folgenden Sicherheitschinweise, um Gefahren für Personen oder Sachschäden auszuschreiben.
• Beachten Sie die speziellen Sicherheitschinweise in den jeweiligen Kapiteln.
• Beachten Sie gegebenenfalls spezielle Arbeitssschutz- oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen.

Allgemeine Gefahren!

• Halten Sie ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
  Seien Sie aufmerksam. Benutzen Sie diesen Werkzeug nicht, wenn Sie unkonzentriert sind.

• Vermeiden Sie ein Verkanten des Werkzeugs - sorgen Sie für einen sicheren Stand, wenn Sie das Werkzeug benutzen.
  SchlieBen Sie theses Werkzeug nur über eine Schnellkupplung an einen Kompressor an.

• Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht übersritten wird.
• Überlasten Sie diesen Werkzeug nicht - benutzen Sie diesen Werkzeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
• Berühren Sie keine rotierenden Teile.
• Trennen Sie这点es Werkzeug vom Druckluftanschluss, bevor Sie Stecknisse wechseln oder wenn das Werkzeug unbeaufsichtigt ist.

Gefahr durch unzureichende personliche Schutzausrüstung!

Tragen Sie einen Gehorschutz.
Tragen Sie eine Schutzbrille.

Gefahr durch Mangel am Gerät!

• Reparieren Sie theses Werkzeug nicht selbst! Nur Fachleute)duren Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werkzeugen durchführung.

Achtung!

Schützen Sie das Gerät, insbesondere den Druckluftanschluss, die Vierkantaufnahme und die Bedienelemente vor Staub und Schmutz.

3.3 Symbole auf dem Gerät

Gefahr!

Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschäden führen.

Betriebsanleitung lesen.

Gehorschutz tragen.

Schutzbrille tragen.

4. Betrieb

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

4.2 Werkzeug benutzen

Achtung!

Damit theses Werkzeug lange einsatzbereit bleibt, muss es ausreichend mit Pneumatikol versorgt werden. Dies kann wie folgt geschehen:

• Über eine Wartungseinheit mit Oler am Kompressor.
• Über einen Leitungsöler, der direkt am Druckluftwerkzeug oder an der Druckluftleitung installiert ist.

• Pro 15 Betriebsminuten (Dauer-einsatz) etwa 3 bis 5 Tropfen Pneumatikol von Hand in den Druckluftanschluss geben.

• Stecknuss auf die Vierkantaufnahme stecken.

• Drehrrichtung am Umschaltknopf für Rechts-/Linkslauf einstellen:

Umschaltknopf nach rechts: Rechtslauf/Festdrehen
Umschaltknopf nach links: Linklauf/Losdrehen

1. Das Drehmoment am Umschalthebel einstellen:

Unschalthebel ganz nach rechts (oder links) = Maximales Drehmoment.
Umschalthebel stufenweise nach links (oder rechts) = Drehmoment wird kleiner.

1. Arbeitsdruck am Kompressor einstellen (maximal zulässiger Arbeitsdruck siehe Technische Daten).
2. Schnellkupplung an die Druckluft-versorgung anschließen.
3. Zum Einsatzen, Abzughebel betätigten.

5. Wartung und Pflege

Gefahr!

Vor allen Arbeitsen am Werkzeug Druckluftanschluss trennen.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchführten.

Verschraubungen auf festen Sitz prufen, ggf. festziehen.
- Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Leitungsolor geört wird, pro 15 Betriebsminutes (Daureinsatz) etwa 3 bis 5 Tropfen Pneumatikol

von Hand in den Druckluftanschluss geben.
Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

6. Lieferbares Zubehor

Pneumatikol 0,5 Liter Spezialol for Druckluftwerkzeuge, Wartungseinheiten und Leitungs- oler. Art.-Nr.090 100 8540
Leitungsoler R1/4"Innengewinde Zur Installation direkt an Druckluftwerkzeugen. Stets sightbarer Olstand durch Schauglas. Art.-Nr.090 105 4584
Leitungsoler R3/8" Innengewinde Zur Installation direkt an Druckluftwerkzeugen. Stets sightbarer Olstand durch Schauglas. Art.-Nr.090 105 4592
Dreh-Kipp-Lufteinlassgelenk DKG 1/4" Zur Installation direkt an Druckluftwerkzeugen. Verbesserte Beweglichkeit beim Werkzeugeinsatz. Art.-Nr.090 106 0991
Nussensatz 1 / 2 Bestehend aus 10 Nussen (10, 11, 12, 13, 15, 17, 19, 21, 22, 24 mm) Art.-Nr.090 101 0021
Nussensatz 3/8" Bestehend aus 8 Nussen (10, 11, 12, 13, 14, 15, 17, 19 mm) Art.-Nr. 090 xxx xxxx

7. Reparatur

Gefahr!

Reparaturen an Druckluftwerkzeugen dürfen nur durch eine Fachkraft ausgeführrt werden!

Reparaturbedürftige Druckluftwerkzeuge konnen an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse findsen Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestelltten Fehler.

8. Umweltschutz

Das Verpackungsmaterial der Maschine ist zu 100% recyclingfahig.

Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfall einem Recyclingprozess zugeführt werden konnen.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedrucht.

1. Technische Daten

Model SR 1250 K SR 2850 K
Luftbedarf l/min 300 400
Maximal zulässiger Arbeitsdruck bar 6,2 6,2
Drehzahl min	-1 10000 7700
Vierkantaufnahme " 3/8 1/2
Maximale Schraubengröbe M16 M16
Schlagwerk		Stiftschlagwerk	Doppelhammer-Schlagwerk
Maximales Drehmoment (Rechtslauf)	Nm	250	690
Maximales Drehmoment (Linkslauf)	Nm	250	690
Minimaler Schlauchdurchmesser (innen)	mm	10	10
Vibration (gewichteter Effektivwert der Beschleunigung)	m/s2	2,99	4,31
Unsicherheit K	m/s2	1,5	2,51
EN ISO 15744:2008 (ISO 15744:2002)
Schalleistungspegel LWA	dB (A)	110,0	110,8
Schalldruckpegel LPA	dB (A)	97,7	98,5
Unsicherheit K	dB (A)	4,0	4,0
Abmessungen:
Länge x Breite x Höhe	mm	160 x 55 x 170	185 x 70 x 195
Gewicht	kg	1,08	1,94
