INSTRUKCJA OBSŁUGI SR1250 K METABO

Oswiadzamy z pelna odpwiedzialnoscia, ze niniejszy produkt odpowiada wymogom nastepujacych norm* wedlug ustalen wytycznych **

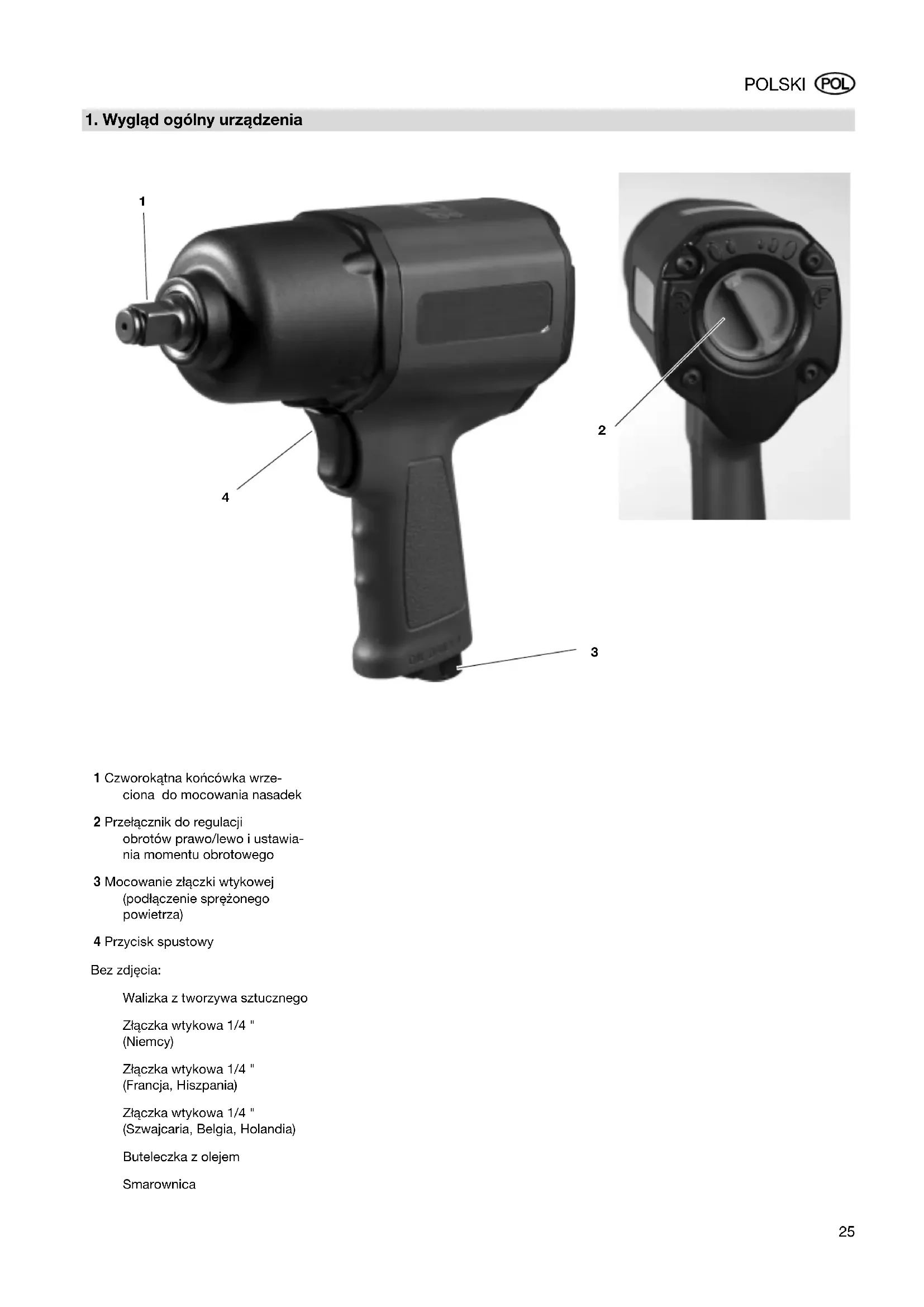

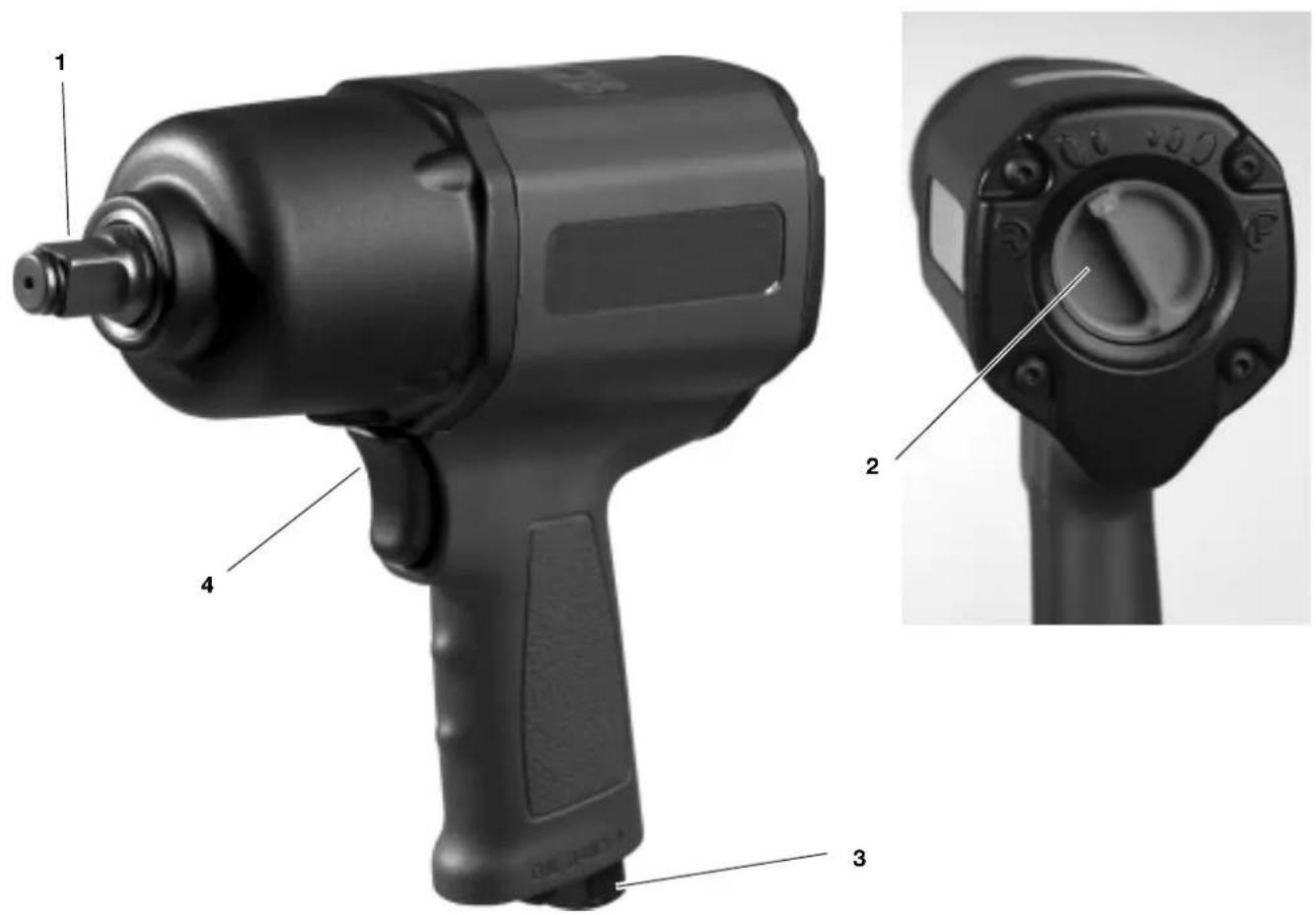

1. Wyglad ogólny urzadzenia

1 Czworokatna koncowa wrze ciona do mocowania nasadek
2 Przelacznik do regulaci
obrotów prawo/lewoi iustawiania momentu obrotowego
3 Mocowanie złaczk wtykowej (podlaczenia spreźonegogowietrza)
4 Przycisk spustowy

Bezzdjecia:

Walizka z tworzywa sztuczngo

Zlaczka wtykowa 1/4 " (Niemcy)

Zlaczka wtykowa 1/4" (Francja, Hiszpania)

Zlaczka wtykowa 1/4 " (Szwajcaria, Belgia, Holandia)

Buteleczka z olejem
Smarownica

Spis treecci

1. Wyglad ogólny urzadzenia .....25
2. Przechytac przyd uzyciem! 26
3. Bezpieczne stwo 26
   3.1 Uzywanie zgodne z\ przeznaczeniem 26
   3.2 Ogólne wskazówki dotyczę bezpieczność pracy ..... 26
   3.3 Symbole na urzadzeniu. 27
4. Uruchomienie 27
   4.1 Przed pierwszym uruchomieniem 27
   4.2 Uzywanie urzadzenia 27
5. Konserwacja i pielegnacja .....27
6. Wyposazenia dodatkowe 27
7. Naprawa.. 27
8. Ochrona srodowiska. 27
9. Dane techniczne.. 28

2. Przechytać przyd użyciem!

Ponijsza instrukcja obstugi zosta skonstruowana tak, aby umozliwic Państwu szybkia bezpiecznych prace z opisywnym wnej urzadzeniem. Oto kilka wskazowej jak nalezy korzysta z ponijszej instrukcji:

• Przed uruchomieniem urzadzenia nalezy przyczycyta cala instrukcje obstugi. Szczegolna uwage nalezy zworci na wskazowki dotyczze bezpieczentwa pracy.
• Jeźeli podczas ropzakowywnia zauważa Państwo uszkodzenia powstale podczas transportu, prosze niedzwocznie zawiadomic o tym sprezdawce. ProszeNie wącza urzadzenia!
• Instrukcja ta jest skierOWana do osob posiadajacych podstawowa wiedze technicznw zakresie obslugi opisywanego tu urzadzenia. Jezel i ne maja PaNstwo zadnego doswiadczenia w obsludze tego typu urzadzen, zaleca sie skorzystanie z pomocy osob posiadajacych takie doswiadczenie.
  Prosze zachowac wszelkie dokumenty dostarczone wrazz urzadzeniem,aby mogli Paanstwo w razie potrzebyznich skorzysta.CProsze zachowac kwit potwierdzajacy dokonanie zakupu w celu ewentualnej realizaci gwarancji.
• Jeżeli będa Państwo urzadzenia poźyczać lub sprzedawać, prosze dołączyć do niedgo wsystkie dokumenty wraz z nim dostarczone.

Producent nie ponosi odpowiedzialnosci za szkody powstale wskutek nieprzestrzegania ponizszej instrukcji obslugi.

Informacja zawarte w instrukcji obstrugi są oznaczone w nastep subjcy sposob:

Niebepezicznstwo!

Ostrzeżenie przydusz-kodzeniemcia lub szkodliwość dlaŚrodkowska naturalnégo.

Uwaga!

Ostrzeżenie przydzed szkodami materialnych.

• Liczby na rysunkach (1, 2, 3, ...) sluza:

• oznakowaniu pojedynczych elementów;

• numeraci porzadkowej.

• Wskazówki dotyczęczynnosci, przy ktrórych naleź zachowac odpowiednia kolejnosc, są ponumerowane.

• Wskazówki dotyczace czynnosci o kolejnosci dowolnej sa oznakowane jako jeder punkt.
  Wyszczególnienia są oznaczone kreska.

3. Bezpiecznebstwo

3.1 Uzywanie zgodne z przyeznaczeniem

Urzadzenie to sluzy do wkrcecania i wykrcecania szub zlbem szesciokatnym i nakretek szesciokatnych.

Urzadzenie maybenapedzanejedynie przez kompresor. Nie wolno prerkracza podanego w Danych technicznych maksymalnego dopusczalnogocisnienia roboczego.Do napedzania urzadzenia nie wolno uzywac gazow wybuchowych, latwapalnych lub szkodliwych dla zdrowia.

Kazde innate zastosowanie urzadzenia jest sprzechne z loro prezeznaczeniem. Poprzej niezgodne z przyznaczeniem stosowanie urzadzenia, wprovadzanie w nimzmian lub uzywanie czeci, ktoreNie zostaly skontrolowane i dopuszczone przy producenta, moza doprowadzi do powstania nieprzewidzianych szkód!

3.2 Ogólne wskazówki dotyczębezmieczenstwa pracy

• Aby uniknac zagrozenia dla odob oraz powstania szkód materialnych, nalezy podczas korzystania z urzadzenia przystrzegać natestepujacych wskazowej dotycznych bezpieczentwa pracy.
  Prosze przestrzegac specjalnych wskazowek bezpieczentwa zawartych w poszczejnoych rozdzielach.
  Prosze stosowac sie rowniez do ewentualnych spejalnych przye

pisów bezpieczenersstwa pracy lub przypeeisów mających na celu zapobieganie nieszczęsliwym wypadkom, dotycznych obstrugi kompressorów i urzadzen pneumatycznych.

Zagrozenie ogolne!

• Nalezy utrzymywać porzadek w obrebie sąjeśca pracy - niedporzadek w sąjeścu pracyMZE prowadzić do wypadkB.
  Prosze uwazać. Prosze nie uzywać urzadzenia, jeźeli nie są Państwo skoncentrowani.
  Prosze starać sie nie przykrzywiac urzadzenia - naleź zadbać o stabilna pozycje podczas korzystania z urzadzenia.
• Urzadzenie można podłaczać do kompressora tylko przy pomocy spreźęga szybko dzialajȩcego.
• Nie wolno przyekraczać podanego w Danych technicznych maksymalnego dopuszczalnégo ciśnienia roboczego.
  Prosze nie przyȩzć urzadzenia - urzadzenia naleź uzywać tylko w zakresie mocy podanym w Danych technicznych.
  Prosze nie dotykać obracajacych sie czesci.
• Przed przystapieniem do wymiany nasadek lub przydaczne bez nadzoru sązy odźacyc je od przyłączas spreżonego powietrza.

Niebezpieczneistwo spowodo

wane niewystarczajacym osobistym wyposazeniem ochronnym!

• Nalezy uzywac nauszników ochronnych.
  Nalezy uzywać okularów ochronnych.

Niebepezieczneistwo spowodo

wane usterkami urzadzenia!

Prosze nie naprawiać urzadzenia samemu! Naprawy kompresorów, zbiorników ciszniemiewych i narędzi pneumatycznych moga wykonywać tylko wykalifikowani specjalisti.

Uwaga!

Urzadzenie, a szczególnie.), podlączenia spreżonego powietrza, końćowej wrzeconoia oraz elementy obstrugi, naleźychronicznęd yzic przechy temi i brudem.

3.3 Symbole na urzadzeniu

Niebezpieczeni stwo! Nieprzestrzeganie nastepujacych ostrzezen moze prowadzić do cięzkich obraż lub szkód materialnych.

Przechytač instrukcje obstugi.

Uzywac nausznikow ochronnych.

Uzywac okularow ochronnych.

4. Uruchomienie

4.1 Przed pierwszym uruchomieniem

Wkreci zlaczkewtykowa.

4.2 Uzywanie urzadzenia

Uwaga!

Aby urzadzenie Funktionowa sprawnie przy dlugi czas,NSEy dostarczyc mu odpowiednia ilosc oleju pneumatyczneo. Można to zrobic w nastepujacy sposb:

• Przy pomocy urzadzenia konserwujacego ze smarownica przy kompresorze.
• Przy pomocy smarownicy instalowanej bezposrednio przy narzedziu pneumatycznym lub przy przewodzie spreźzonego powietrza.
  Wpuszcaczaj ręcznie okło 3 do 5 kropli oleju pneumatyczné do sąjecka podłaczenia spreźonego powietrza co 15 minut przycyny urzadzenia (praca ciąga).
• Nasadke nałoźć na czworokątna konćowska wrzeciona.
• Kierunek obrotu ustawic przy pomocy przyęlacznika do regulacja obrotów sprawo/lewo:

przelacznik w prawo: obroty w prawo/wkrecanie
przecznik w lewo: obroty w lewo/wykrecanie

1. Moment obrotowy ustawic przy pomocy przyęclznika do regulacje:

2. przyȩcznik calkowiciew sprawo (lub w lewo) = maksymalny moment obrotowy.

3. przyȩcznik stopniowo w lewo (lub w sprawo) = moment obrotowy zmiejsza sie.

4. Ustawic cijsienie robocze w kompresorze (maksymalne dopuszczalne cijsienie robocze patrz Dane techniczne).
5. Spręglo szybko dzialajace podłaczyc do zasilania spreźonym powietrzem.
6. W celu wlaczenia uruchomic przycisk spustowy.

5. Konserwacja ipielegnacja

Niebepeziczeniawo!

Przed podjeciem jakichkolwiek prac przy urzadzeniu nalezy odączyc urzadzenie od zasilania spreźonym powietrzem.

Prace konserwacyjne lub naprawcze,
inne niz opisane w tym rozdziale,
moga byc wykonywane wyłacznie przyez wykwalifikowanych spejalistów.

• Sprawdzić złacza strubowe pod katem przykrećenia, ewentualnie dokrecić.
• Ježeli urzadzenia nie jest oliwione przy pomocy urzadzenia konserwujaçego lub smarownicy, nalezy co 15 minut pracy urzadzenia (praca ciagla) wpuszczać recznie okolo 3 do 5 kropli oleju pneumatycznégo do.),特别是 prazije zozaje za zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje zozaje
  Urzadzenia nie nalezy przechowy-wac na zewnatrz bez zabezpieczenia lub w wilgotnym otoczeniu.

6. Wyposaßenie dodatkowe

• Olej pneumatyczny 0,5 litra
  Specialny olej do narzedzi pneumatycznych, urzadzen konserwujectych i smarownic.
  nr art. 090 100 8540
  Smarownica R1/4" z gwintem
  wewnetrzynm
  Do montowania bezposrednio przy
  narzedziach pneumatycznych.
  Poziom oleju stale widoczny
  poprzej podglad oleju.
  nr art. 090 105 4584
  Smarownica R3/8" z gwintem
  wewnetrzynm
  Do montowania bezposrednio przy
  narzedziach pneumatycznych.
  Poziom oleju stale widoczny
  poprzej podglad oleju.
  nr art. 090 105 4592
• Przejub plaski/przestrzenny wpu-stu powietrza DKG 1/4"

Do montowania bezposrednio przy narędziach pneumatycznych. Większa swoboda ruchu przy korzystaniu z urzadzenia. nr art. 090 106 0991

Zestaw nasadek 1/2" Skladajcy sie z 10 nasadek (10, 11,12, 13, 15, 17, 19, 21, 22, 24 mm) nr art. 090 101 0021
- Zestaw nasadek 3/8" Składajcy sie z 8 nasadek (10, 11, 12, 13, 14, 15, 17, 19 mm) nr art. 090 xxx xxxx

7. Naprawa

Niebezpieczestewo!

Naprawy urzadzen pneumatycznych mogа-byc przypeprowadzane judynie przyez wykwalifikowanych specjalistów!

Urzadzenia pneumatyczne wymagajace naprawy moga Państwo wysląc do oddzialu serwisowego w Państwa kraju. Adresy są dołaczone do listy czȩci zamiennych.

Wysyłajac narźedzia do naprawy danezy dołaczy opis usterki.

8. Ochronaśrodowiska

Material, z ktorego jest wykonane opakowanie maszyny nadaje sie w 100% do utylizacja.

Wysluzone maszyny i akcesoria zawieraja duza ilosc wartosciowych surowcow i tworzyw sztucznych, ktore rownik z moga zostac poddane procesowu utylizacioni.

Instrukcja zostala wydrukowana na papierze bielonym bez chloru.

1. Dane technicznne

Model SR 1250 K SR 2850 K
Zapotrzebowanie na powietrze l/min 300 400
Maksymalne dopuszczalne cijsnienie robocze	bar	6,2	6,2
Prędkość obrotowa min	-1 10000 7700
Koędowa wrzeżona czworokąt " 3/8 1/2
Maksymalny Rozmier Śruby M16 M16
Mechanizm udarowy		prȩtowy	podwoźny młotkowy
Maksymalny moment obrotowy (obroty w sprawо)	Nm	250	690
Maksymalny moment obrotowy (obroty w lewo)	Nm	250	690
Minimalna srednica węga (wewnatrz)	mm	10	10
Drgania (waźona wartość skuteczna przyspieszzenia)	m/s2	2,99	4,31
Niepewnosć K	m/s2	1,5	2,51
EN ISO 15744:2008 (ISO 15744:2002)
Poziom mocy akustyczniej LWA	dB (A)	110,0	110,8
Poziom cijsnienia akustycznego LPA	dB (A)	97,7	98,5
Niepewnosć K	dB (A)	4,0	4,0
Wymiary: dlugość x szerokość x wysokość	mm	160 x 55 x 170	185 x 70 x 195
Waga	kg	1,08	1,94
