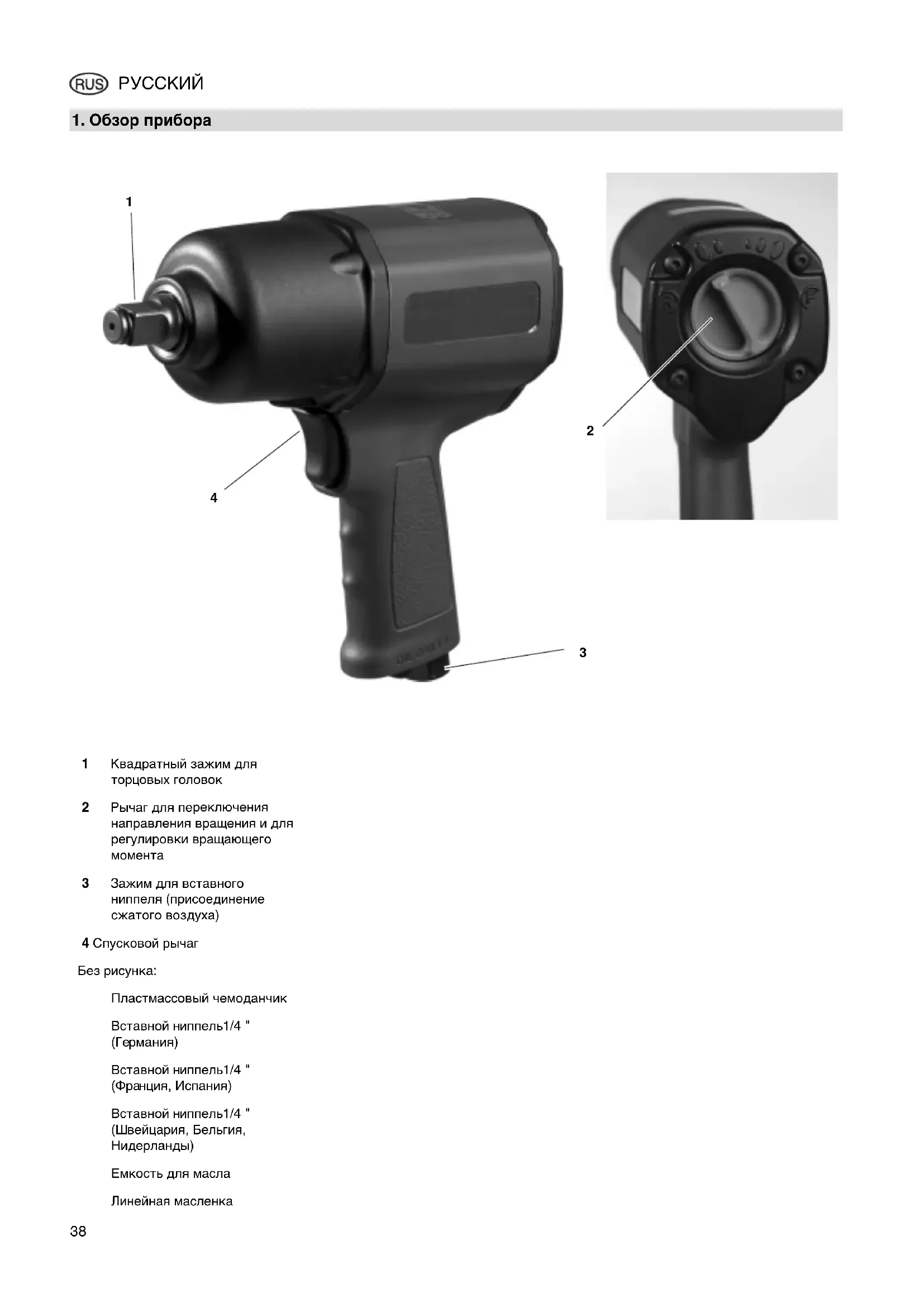

1 Квадратный зажим для торцовых головок 2 Рычаг для пе

направления вращения и для регулировки вращающего

3 Зажим для вставного ниппеля (присоединение сжатого воздуха) 4 Спусковой рычаг

Пластмассовый чемоданчик

вейцария, Бельгия, Нидерланды) Емкость для масла Линейная масленка XK0041ru2.fm Руководство по эксплуатации39

2. Прочитать вначале! ................39

3.2 Общие указания по технике

д первым запуском .......... 40

4.2 Работа с инструментом............40

хобслуживание и уход ...... 40

8. Защита окружающей среды ... 40

Настоящее руководство составлено таким образом, чтобы Вы могли быстро и безопасно работать с инструментом. Ниже небольшая рекомендация, как следует читать это руководство: Полностью про чтите руководство перед запуском инструмента. Особое внимание уделите указаниям по безопасности. При обнаружении повреждений вследствие транспортировки немедленно сообщите о них продавцу. В этом случае нельзя запускать инструмент!

оводство адресовано лицам, имеющим базовые технические знания и навыки обращения с подобными инструментами. Если Вы не имеете опыта обращения с такими инструментами, воспользуйтесь помощью опытных лиц.

охраняйте всю документацию, поставляемую вместе с этим инструментом, чтобы при необходимости можно было получить нужную информацию. Для получения гарантийного обслуживания сохраните чек о

Если Вы передаете или продаете инструмент другим лицам, передавайте также всю прилагаемую документацию. Производитель не несет ответственности за ущерб, возникший вследствие несоблюдения настоящего руководства. Сведения, приведенные в данном руководстве, снабжены следующими

авмах или ущербе для окружающей

Предупреждение о материальном ущербе.

фры на рисунках (1, 2, 3, ...)

бозначают детали; имеют сквозную нумерацию.

Указания по работе, для которых следует соблюдать определенную последовательность, снабжены нумерацией.

Указания по работе с произвольной последовательностью обозначены

Пункты списков обозначены черточками.

Данный инструмент должен приводиться в действие только компрессором сжатого воздуха. Запрещается превышать предельно допустимое рабочее давление, указанное в технических характеристиках. Запрещается использовать инструмент с взрывоопасными, горючими и вредными газами. Любое иное применение является ненадлежащим. Ненадлежащее использование, модификации иниструмента или использование частей, не проверенных и не одобренных производителем, могут привести к непредсказуемому ущербу!

3.2 Общие указания по

технике безопасности При использовании инструмента соблюдать приведенные ниже указания по безопасности, чтобы избежать опасности возникновения травм или материального ущерба.

облюдать специальные указания по безопасности, приведенные в соответствующих

Соблюдать возможные особые нормативы по охране труда и предотвращению несчастных случаев при работе с компрессорами и пневматическими инструментами.

Опасности общего характера! Содержать рабочее место в порядке – беспорядок на рабочем месте может привести к несчастным случаям. Будьте внимательны! Не пользуйтесь инструментом, если Вы не в состоянии сосредоточиться.

бегайте перекосов инструмента - обеспечьте надежную опору при использовании инструмента Подключать инструмент к компрессору только через быстродействующую муфту.

ревышать предельно допустимое рабочее давление, указанное в технических характеристиках. Избегать перегрузок инструмента – использовать его только в диапазоне мощности, указанном в технических характеристиках. Не прикасаться к вр

Отсоединяйте инструмент от устройства подачи сжатого воздуха, если Вы намерены заменить торцовую головку или оставить инструмент без

Опасность вследствие недостаточного личного защитного снаряжения! Надевать защитные наушники.

адевать защитные очки.

Опасность вследствие дефектов прибора! Не ремонтировать инструмент самостоятельно! Ремонт компрессоров, напорных резервуаров и пневматических инструментов должен выполняться только специалистами.

Оберегать ин струмент, особенно присоединение сжатого воздуха, квадратный зажим и элементы управления, от пыли и грязи.

3.3 Символы, нанесенные

предупреждений может привести к серьезным травмам или материальному ущербу.

уководство по эксплуатации.

2. Прочитать вначале!

Надевать за щитные очки.

Ввинтить вставной ниппель.

4.2 Работа с инструментом

тельной работы инструмента залить достаточное количество масла для пневматики. Это можно сделать следующим

Через сервисное о тверстие при помощи масленки на компрессоре. Через линейную масленку, установленную непосредственно на пневматическом инструменте или на магистрали сжатого

Каждые 15 минут работы (при длительном использовании) вручную вводить 3 - 5 капель пневматического масла в присоединение для сжатого

рцовую головку на квадратный зажим.

ой переключателя установить направление вращения вправо или влево:

пка переключателя влево: левый ход/откручива

ключающим рычагом установить вращающий момент: Рычаг до кон ца вправо (или влево) = максимальный вращающий момент. Рычаг постепенно влево (или вправо) = вращающий момент уменьшается.

4. Установить рабочее давление на

компрессоре (предельно допустимое рабочее давление см. в технических характеристиках).

быстродействующую муфту к подаче сжатого воздуха.

лючить инструмент, нажмите на спусковой рычаг.

олнением любых работ на инструменте отсоединять подачу сжатого воздуха. Работы по техоб служиванию или ремонту, не описанные в данной главе, должны выполняться только специалистами. Проверить резьбовые соединения на прочность, при необходимости подтянуть. Если инструмент не смазывается через сервисный блок или линейную масленку, следует каждые 15 минут работы (при длительном использовании) вручную подавать 3 - 5 капель пневматического масла в присоединение сжатого воздуха.

ить инструмент без защиты на открытом воздухе или во влажной среде. Пневматическое масло 0,5 литра Специальное масло для пневматических инструментов, сервисных блоков и линейных

йная масленка с внутр. резьбой R1/4"

новки непосредственно на пневматических инструментах. Уровень масла постоянно виден через глазок. Артикул 090 105 4584

йная масленка с внутр. резьбой R3/8"

новки непосредственно на пневматических инструментах. Уровень масла постоянно виден через глазок. Артикул 090 105 4592 Поворотно-откидной воздухозаборный шарнир DKG 1/4"

новки непосредственно на пневматических инструментах. Улучшенная подвижность при использовании инструмента. Артикул 090

Комплект звездочек 1/2"

Состоит из 8 звездочек (10, 11,12, 13, 14, 15, 17, 19 мм) Артикул 090 xxx xxxx

Ремонт пневматических инструментов должен производиться только специалистами! Неисправные инструменты можно

исылать в сервисный отдел в Вашей стране. Адрес приведен в списке запасных частей. При высылке инструмента просьба описать возникшую неисправность. Упаковочный материал для прибора может быть переработан на 100 %. Отработавшие машины и

инадлежности содержат большое количество ценных исходных материалов и пластмасс, которые также могут быть подвергнуты вторичной переработке. Руководство нап ечатано на бумаге, беленой бесхлорным способом.

5. Техобслуживание и

8. Защита окружающей

9. Технические характеристики

Модель SR 1250 K SR 2850 K Расход воздуха л/мин 300 400 Предельно допу стимое рабочее давление бар 6,2 6,2

Квадратный зажим " 3/8 1/2

змер винта М16 М16 Ударный меха низм штифтовой ударный

двойной молотковый ударный механизм

ращающий момент (правый ход) Нм 250 690

ращающий момент (левый ход) Нм 250 690 Минимальный ди аметр шланга (внутр.) мм 10 10 Вибрация (вз вешенное эффективное значение

Уровень звукового давления L

длина x шир ина x высота мм 160 x 55 x 170 185 x 70 x 195 Вес кг 1,08 1,94
