KÄYTTÖOHJE SR1250 K METABO

Alkuperäiskäyttöohje . . . . . . . . . . . . . . . .

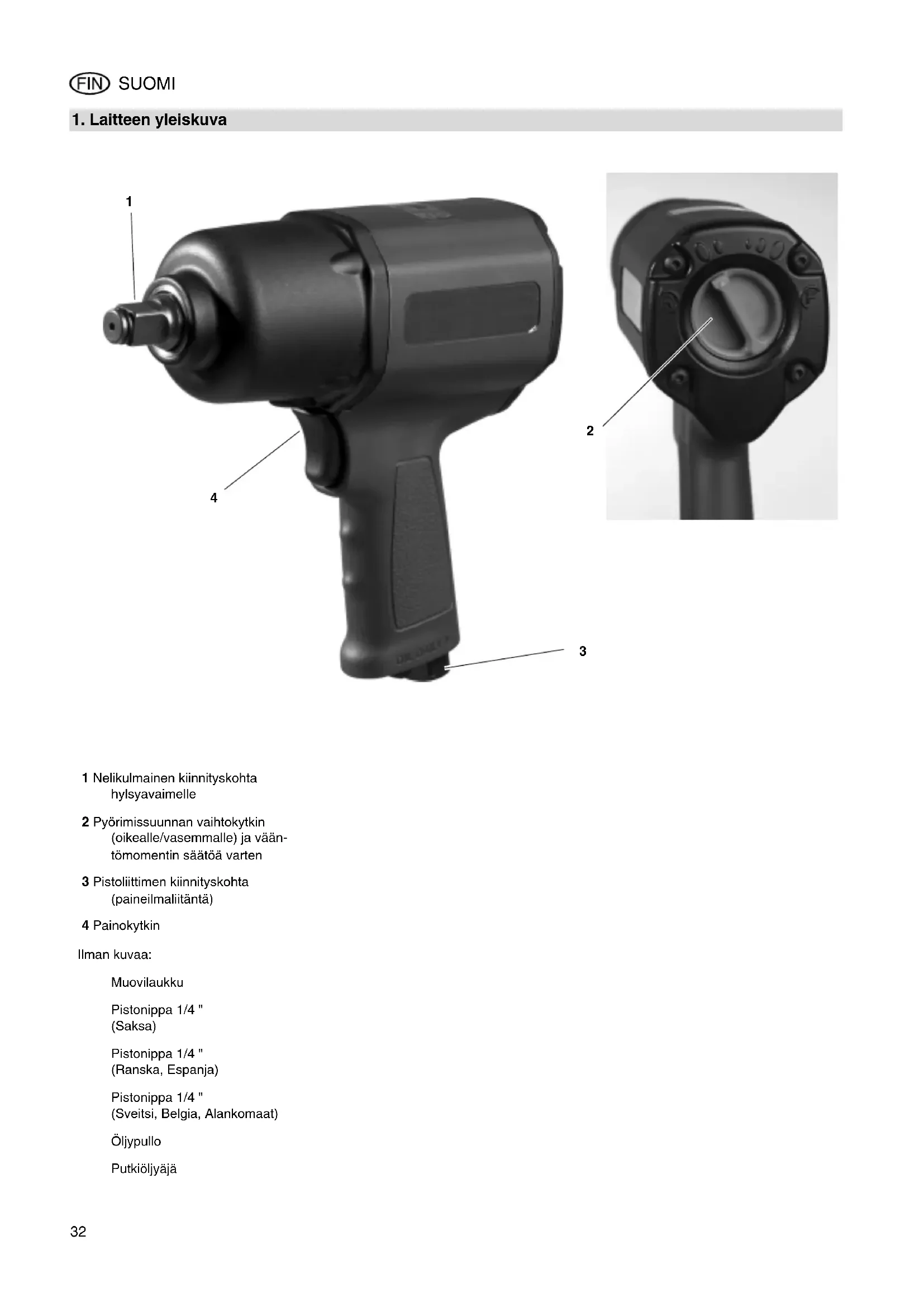

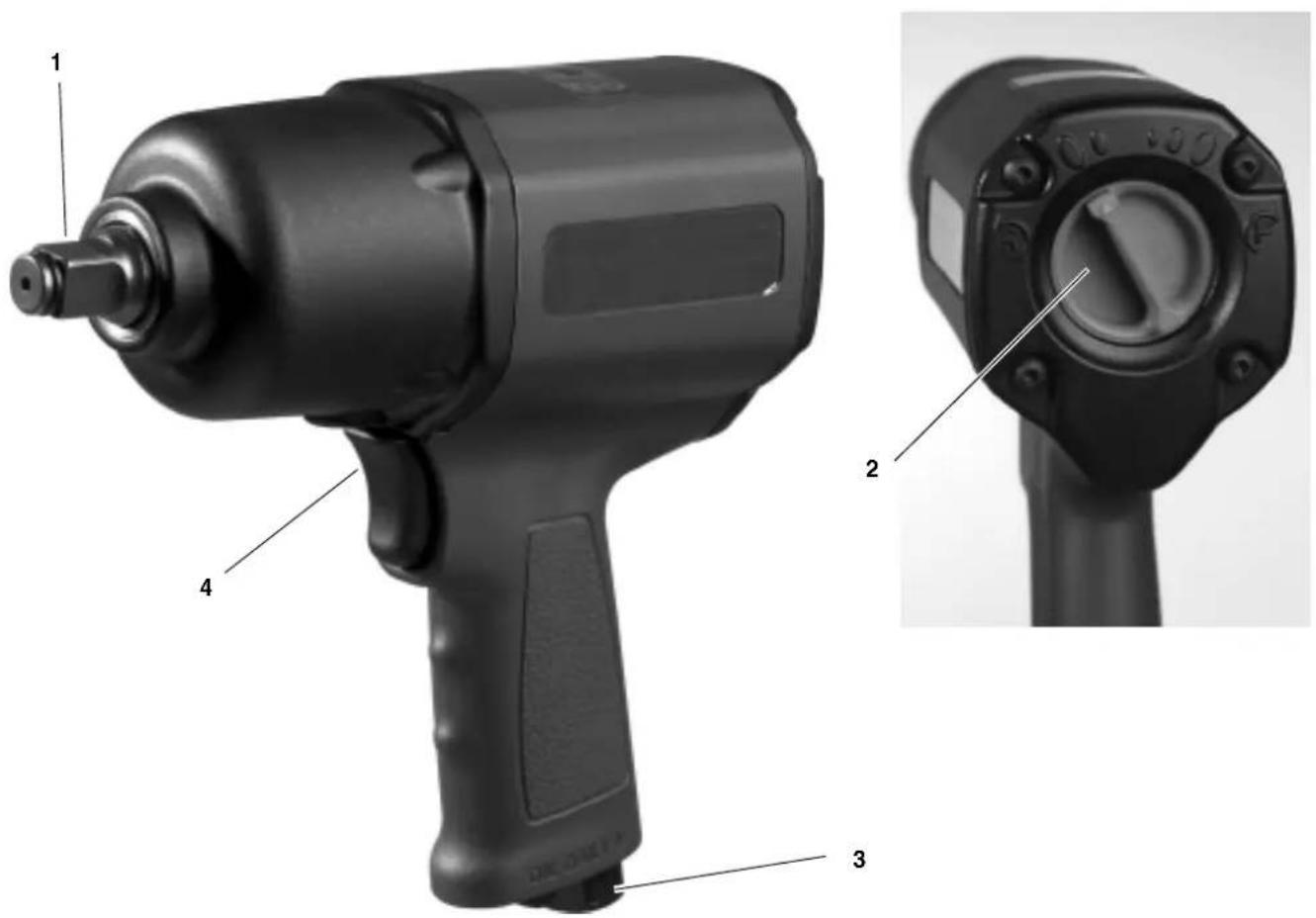

1. Laitteen yleiskuva

1 Nelikulmainen kiinnityskohta hylsyavaimelle 2 Pyörimissuunnan vaihtokytkin

ikealle/vasemmalle) ja vään- tömomentin säätöä varten 3 Pistoliittimen kiinnityskohta (paineilmaliitäntä) 4 Painokytkin Ilman kuvaa: Muovilaukku Pistonippa 1/4 " (Saksa) Pistonippa 1/4 " (Ranska, Espanja) Pistonippa 1/4 " (Sveitsi, Belgia, Alankomaat) Öljypullo Putkiöljyäjä XK0041B2.fm Käyttökäsikirja SUOMI33 SUOMI

1. Laitteen yleiskuva.....................32

3.1 Tarkoituksenmukainen käyttö .....33

3.2 Yleisiä turvallisuusohjeita............33

3.3 Laitteella olevat symbolit

4.1 Ennen ensimmäistä käyttöä........33

4.2 Työkalun käyttö...........................33

5. Huolto ja hoito...........................34

6. Toimitettavissa olevat

8. Ympäristönsuojelu ...................34

9. Tekniset tiedot ..........................34

Tämä käyttöohje on va lmistettu siten, että voit työskennellä työkalusi kanssa nopeasti ja turvallisesti. Tässä pieni opastus, miten sinun tulisi lukea tätä käyttöohjetta: Lue tämä ohjekirja kokonaan ennen laitteen käyttöönottoa. Huomioi eri- tyisesti turvallisuusohjeet. Mikäli pakkausta avatessasi havaitse kuljetusvaurion, ota välittö- mästi yhteyttä jälleenmyyjääsi. Älä

ta työkalua käyttöön! Tämä ohjekirja on suunnattu tässä kuvattujen työkalujen käsittelystä teknisten perustietojen omaaville henkilöille. Mikäli sinulla ei ole min- käänlaista kokemusta tällaisista työ- kaluista, pitäisi sinun ensin pyytää

kemuksen omaavan henkilön apua. Säilytä kaikki tämän työkalun mukana toimitetut asiakirjat, jotta voit tarvittaessa hakea tietoa. Säi- lytä ostokuitti mahdollista takuutapa- usta varten. Mikä li lainaat laitetta tai myyt sen, luovuta aina myös kaikki laitteen mukana toimitetut asiakirjat mukaan. Valmistaja ei ota mitään vastuuta vauri- oista, jotka aiheutuivat siitä, ettei tätä käyttö ohjetta huomioitu. Tässä käyttöohjeessa olevat tiedot ovat merkitty seuraavasti: Vaara! Varoitus henkilövahin- goista tai ympäristöva- hingoista. Huomio! Varoitus esinevahin- goista. Numerot kuv issa (1, 2, 3, ...) merkitsevät yksit täisosia;

vat läpinumeroidut. Toimi ntaohjeet, joissa järjestys täy- tyy huomioida, ovat läpinumeroidut. Toimintaohjeet, joissa järjestyksellä ei ole merkitystä, ovat merkitty pis- teellä. Listat ovat merkitty viivalla.

3.1 Tarkoituksenmukainen

käyttö Tämä työkalu on tarkoitettu kuusikulma- ruuvien ja kuusikulmamuttereiden kiris- tämiseen ja löysäämiseen. Tätä työkalua saadaan käyttää ainoas- taan paineilmakompressorilla. Tekni- sissä tiedoissa annettua maksimaalista sall ittua työpainetta ei saa ylittää. Tätä työkalua ei saa käyttää räjähtävien, palavien tai terveydelle vaarallisten kaa- sujen kanssa. Kaikenlainen muu käyttö on määräysten vastaista. M ääräysten vastaisesta käy- töstä, koneen muutoksista tai osien käy- töstä, joita valmistaja ei ole tarkastanut

hyväksynyt, voi aiheutua ennalta arvaamattomia vaurioita!

3.2 Yleisiä turvallisuusoh-

jeita Huomioi tätä työkalua käytettäessä seuraavat turvallisuusohjeet, jotta henkilö- ja esinevahinkojen vaarat vältettäisiin.

uomioi kappaleissa olevat erityiset turvallisuusohjeet.

uomioi tarvittaessa ammattiyhdis- tyksen ohjesäännöt ja kompresso- rien ja paineilmatyökalujen käytölle määrätyt tapaturmantorjuntamäärä- ykset.

Yleiset vaarat! Pidä työalue järjestyksessä – työalu- een epäjärjestyksestä voi seurata

nnettomuuksia. Ole tarkkaavai nen. Älä käytä tätä työkalua, kun keskittymiskykysi on heikko. Vältä työkalun kanttaamista – pidä huolta tukevuudesta, kun käytät työ- kalua. Liitä tämä työkalu ainoastaan pika- liittimellä kompressoriin. Var mista, että teknisissä tiedoissa annettua maksimaalista sallittua työ- painetta ei ylitetä.

ä ylikuormita tätä työkalua – käytä tätä työkalua ainoastaan teknisissä tiedoissa annetulla tehoalueella. Älä koske pyöriviin osiin. Erota tämä työkalu paineilmaliitän- nästä, ennen hylsyjen vaihto tai kun työkalu ei ole valvonnan alaisuu- dessa.

Riittämättömästä henkilöko- htaisesta suojavarustuksesta aiheu- tuva vaara! Käytä kuulosuojaimia.

Laitteen viasta aiheutuva vaara!

ä itse korjaa tätä työkalua! Ainoas- taan ammattihenkilöt saavat suorit- taa kompressorien, painesäiliöiden

a paineilmatyökalujen korjauksia.

Huomio! Suojaa laitetta, erityisesti paineilmali- itäntää. nelikulmaista kiinnityskohtaa ja käyttöelementtejä pölyltä ja lialta.

3.3 Laitteella olevat symbolit

Vaara! Seuraavien varoitusten noudattamatta jättämi- sistä voi seurata vakavia loukk aantumisia tai esi- nevahinkoja. Lue käyttöohje. Käytä kuulosuojaimia. Käytä suojalaseja.

4.1 Ennen ensimmäistä käyt-

töä Ruuvaa pistoliitin paikalleen.

Huomio! Jotta tämä työkalu pysyisi pitkään käyttökunnossa, täytyy sillä syöttää riittävästi paineilmaöljyä. Tämä voi tapahtua seuraavasti:

ompressorilla olevan öljyäjällä varustetun huoltoyksikön kautta. Sisällysluettelo

SUOMI Putkiöljyäjän kautta, joka on asennettu suoraan paineilmatyö- kalulle tai paineilmaputkelle. Laita joka 15 käyttöminuutti (jat- kuva käyttö) noin 3 - 5 pisaraa

aineilmaöljyä käsin paineilmalii- täntään.

1. Aseta hylsy nelikulmaiseen kiinni-

2. Säädä pyörimissuunta vaihtokytki-

meltä: Vaihtokytkin oikelle: pyörimissuunta oikealle/kiristämi- nen Vaihtokytkin vasemmalle: pyörimissuunta vasemmalle/löy- sääminen

3. Säädä vääntömomentti vaihtokytki-

meltä: Vaihtokytkin täysin oikealle (tai vasemmalle) = maksimaalinen vääntömomentti. Vaihtokytkin vaiheittain vasem- malle (tai oikealle) = vääntömo- mentti pienenee.

4. Säädä työpaine kompressorilta

(katso maksimaalinen sallittu työ- paine teknisistä tiedoista).

5. Liitä pikaliitin paineilmasyöttöön.

6. Käynnistä painokytkintä painamalla.

Vaara! Erota paineilmaliitäntä ennen kaikkia työkaluun kohdistuvia töitä. Tässä kappaleessa kuvattuja huolto-

korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset. Tarkasta ruuviliitoksien kireys, kiristä tarvittaessa. Kun työkalu a ei öljytä huoltoyksikön tai putkiöljyäjän kautta, on 15 käyttö- minuutin (jatkuva käyttö) välein lai- tettava käsin paineilmaliitäntään 3 - 5 pisara a pneumatiikkaöljyä. Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa. Pneuma tiikkaöljy 0,5 litraa Erikoisöljy paineilmatyökaluja, huol- toyksiköitä ja putkiöljyäjiä varten. Tuotenro 090 100 8540 Putk iöljyäjä R1/4" sisäkierre Asennettavaksi suoraan paineilma- työkaluille. Aina näkyvä öljyntaso

arkastuslasin kautta. Tuotenro 090 105 4584 Putkiöljyäjä R1/8" sisäkierre Asennettavaksi suoraan paineilma- työkaluille. Aina näkyvä öljyntaso tarkastuslasin kautta. Tuotenro 090 105 4592 Kääntö-kippi-ilmantulonivel DKG 1/4" Asennukseen suoraan paineilma- työkaluille. Parannettu liikutetta- vuus työkalua käytettäessä. Tuotenro 090 106 0991 Hylsysarja 1/2" Koostuen 10 hylsystä (10, 11,12, 13, 15, 17, 19, 21, 22, 24 mm) Tuotenro 090 101 0021 Hylsysarja 3/8" Koostuen 8 hylsystä (10, 11,12, 13, 14, 15, 17, 19 mm) Tuotenro 090 xxx xxxx

Vaara! Paineilmatyökalujen korjaukset saa- vat suorittaa ainoastaan ammattihen- kilöt! Korjauksen tarpeessa olevat paineilma- työkalut voidaan lähettää kyseinen maan valtuutettuun huoltopisteeseen. Osoit- teet löytyvät varaosalistasta. Lähetettäessä laite korjaukseen, olkaa hyvä ja kuvatkaa havaittu vika. Laitteen pakkausmateriaali on 100 %:sti kierrätyskelpoista. Käytetyt koneet ja tarvikkeet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka myöskin voidaan kierrä- tysprosessissa käyttää hyväksi. Käyttöohje on painettu ilman klooria val- kaistulle paperille.

6. Toimitettavissa olevat

8. Ympäristönsuojelu

Malli SR 1250 K SR 2850 K Ilmantarve l/min 300 400 Maksimaalinen sallittu työpaine bar 6,2 6,2 Kierrosluku min

Nelikulmainen kiinnityskohta " 3/8 1/2 Maksimaalinen ruuvikoko M16 M16 Iskukoneisto Vaarnaiskukoneisto Kaksoisvasara- iskukoneisto Maksimaalinen vääntömomentti (pyörimissuunta oikealle) Nm 250 690 Maksimaalinen vääntömomentti (pyörimissuunta vasem- malle) Nm 250 690 Letkun minimi (sisä)halkaisija mm 10 10 Värinä (kiihtyvyyden painotettu efektiiviarvo) Virhemarginaali K m/s
