NÁVOD K OBSLUZE SR1250 K METABO

Originální návod k osbluze . . . . . . . . . . .

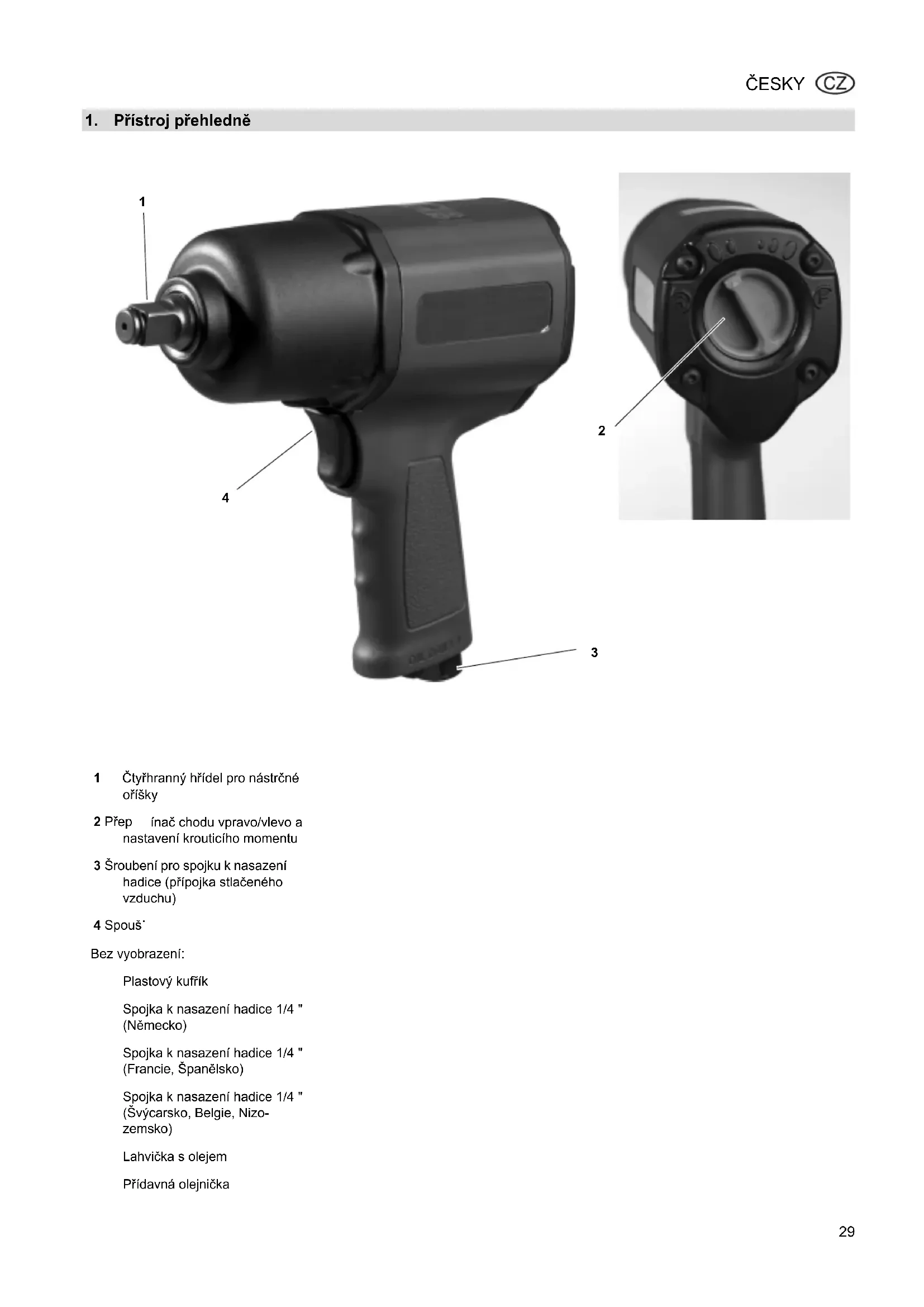

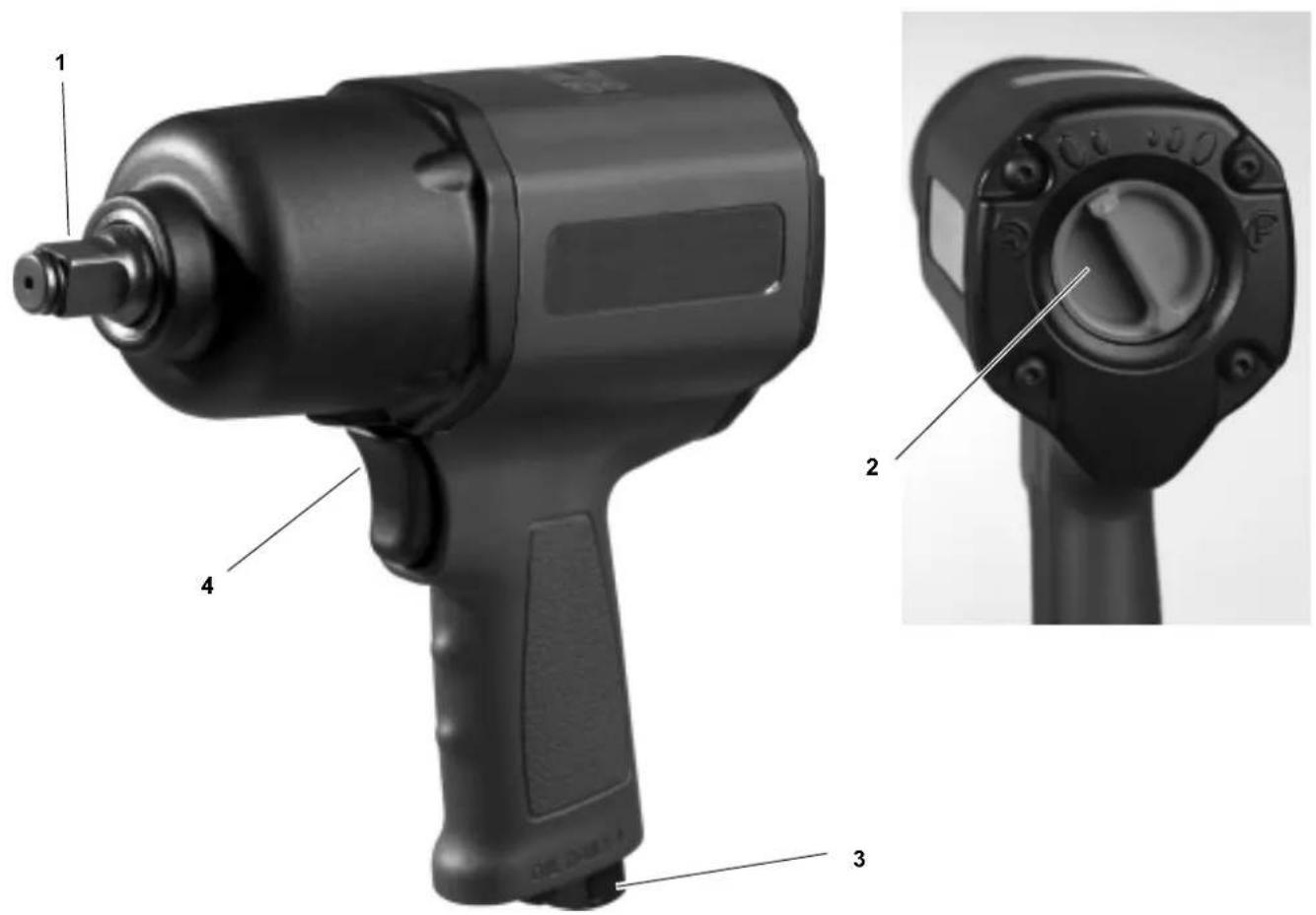

1. Přístroj přehledně

1 Čtyřhranný hřídel pro nástrčné oříšky 2 Přep ínač chodu vpravo/vlevo a nastavení krouticího momentu 3 Šroubení pro spojku k nasazení

adice (přípojka stlačeného vzduchu) 4 Spouš˙ Bez vyobrazení: Plastový kufřík Spojka k nasazení hadice 1/4 " (Něme cko) Spojka k nasazení hadice 1/4 " (Francie, Španělsko) Spojka k nasazení hadice 1/4 " (Švýcarsko, Belgie, Nizo- zemsko) Lahvička s olej

Přídavná olejnička XK0041CS2.fm Návod k obsluze ČESKY30 ČESKY

1. Přístroj přehledně .....................29

3.1 Používání v souladu s určením ...30

3.2 Všeobecné bezpečno

stní pokyny.........................................30

3.3 Symboly na přístroji.....................30

4.2 Použití nástroje ...........................30

5. Údržba a ošetřován

í..................31

6. Dodávané příslušenství............31

7. Oprava........................................31

8. Ochrana životního

Tento návod k obsluze byl vytvořen ta

abyste mohli s nástrojem rychle a bezpečně pracovat. Zde je malý průvodce, jak byste měli tento návod k obsluze číst: Tento návod k obsluze si celý pročtěte před uvedením nástroje do provozu. Dodržujte především bezpečnostní pokyny. Zjistíte-li při vybalování, že během přepravy došlo k poškození, informujte neprodleně Vašeho prodejce. Neuvádějte nástroj do provozu! Ten to návod k obsluze se orientuje na osoby, které mají základní technické znalosti ohledně používání nástrojů zde popisovaných. Nemáte-li s používáním těchto nástrojů žádné zkušenosti, požádejte nejprve o pomoc zkušenější osoby. Vše chny podklady dodané s tímto nástrojem si uschovejte, abyste do nich mohli v případě potřeby nahlédnout. Uschovejte si prodejní doklad pro případné uplatnění záruky. Když b udete nástroj někdy půjčovat nebo prodávat, předejte spolu s ním všechny podklady. Za škody způsobené nedodržením tohoto návodu k obsluze nepřebírá výrobce žádnou odpovědnost. Informace v tomto návodu k obsluze jso u označeny následovně: Nebezpečí! Varování před nebezpečím úrazu nebo poškození životního prostředí. Pozor! Varování před věcnými škodami. Čísla v obrázcích (1, 2, 3, ...) označu jí jednotlivé díly;

jí průběžné číslování. Popisy postupů, u kterých se musí dodržet pořadí, mají průběžné číslování. Popisy postupů s libovolným pořadím provádění jsou označeny bodovou odrážkou. Seznamy jsou označeny pomlčkou.

3.1 Používání v souladu

Tento nástroj slouží k utahování a povolování šestihranných šroubů a matic. Tento nástroj smí být poháněn pouze vzduchovým kompresorem. Maximální přípustný tlak uvedený v Technických údajích nesmí být překročen. Tento nástroj se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými plyny. Jakékoliv jiné použití je v rozporu s urče ním. Použitím v rozporu s určením, úpravami na nástroji nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody!

3.2 Všeobecné bezpečnostní

pokyny Při používání tohoto nástroje dodržujte následující bezpečnostní pokyny, aby nemohlo dojít k ohrožení osob a k věcným škodám. Dodržujte speciální bezpečnostní pokyny v jednotlivých kapitolách. Dodržuj te speciální předpisy pro bezpečnost práce a ochranu před úrazem při zacházení s kompresory a nástroji na stlačený vzduch.

Všeobecná nebezpečí! Udržujte své pracoviště v pořádku – nepořádek na pracovišti může mít za následek úrazy. Buďte pozorní. Nepoužívejte tento nástroj, když nejste soustředěni. Zab raňte zpříčení nástroje – při používání nástroje se postavte stabilně. Tento nástroj připojujte pouze pomocí rychlospojky ke kompresoru. Zaj istěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. Nepřetěžujte tento nástroj – používejte nástroj pouze v rozsahu výkonu, který je uveden v Technických údajích. Nedotýkejte se žádných rotujících dílů. Odp ojte nástroj od přípojky stlačeného vzduchu před výměnou nástrčných oříšků nebo když je nástroj bez dozoru.

Nebezpečí způsobené nedostatečnými osobními ochrannými prostředky! Používejte ochranu sluchu. Noste ochran né brýle.

Nebezpečí způsobená nedostatky na přístroji! Neop ravujte tento nástroj sami! Opravy kompresorů, tlakových zásobníků a nástrojů na stlačený vzduch smí provádět jen kvalifikovaní odborníci.

Pozor! Chraňte přístroj, především přípojku stlačeného vzduchu, čtyřhranný hřídel a ovládací prvky před prachem a nečistotou.

3.3 Symboly na přístroji

Nebezpečí! Nedodržení následujících varování může vést k těžkým zraněním nebo věcným škodám. Přečtěte si návo d k obsluze. Používejte ochranu sluchu. Noste ochranné brýle.

4.1 Před prvním uvedením

do provozu Našroubujte spojku k nasazení hadice.

4.2 Použití nástroje

Pozor! Aby tento nástroj zůstal dlouho Obsah

ČESKY provozuschopný, musí být zásobován dostatečným množstvím pneumatického oleje. To se může provádět následovně: Prostředn ictvím jednotky pro údržbu pomocí olejničky na kompresoru. Prostřednictvím přídavné olejničky, která je instalována přímo na vedení stlačeného vzduchu. Každých 15 provozních minut (trvalého provozu) kápněte ručně do přípojky stlačeného vzduchu 3 až 5 kapek pneumatického oleje.

ný hřídel nasaďte nástrčný oříšek.

ínačem pro pravý/levý chod nastavte směr otáčení: Přep ínač přepnutý doprava: Otáčení dopra va/utahování Přep ínač přepnutý doleva: Otáčení dole va/povolování

3. Nastavení krouticího momentu

přepínačem: Přep ínač zcela vpravo (nebo vlevo) = maximální krouticí moment. Přep ínač po stupních doprava (nebo doleva) = krouticí moment se snižuje.

4. Na kompresoru nastavte pracovní

tlak (maximální příp ustný pracovní tlak viz Technické údaje).

5. K zásobování stlačeným vzd

uchem připojte rychlospojku.

6. K zapnutí stiskněte spouš˙.

Nebezpečí! Před prováděním všech prací na nástroji odpojte přípojku stlačeného vzduchu. Údržbu a opravy, které náročno stí překračují úkony popsané v této kapitole, smí provádět jen odborní pracovníci. Zkontrolujte dotažení šroubových spojů a v případě potřeby je dotáhněte.

ení-li nástroj mazán jednotkou pro údržbu nebo přídavnou olejničkou, každých 15 minut provozu (trvalého použití) kápněte ručně asi 3 až 5 kapek pneumatického oleje do přípojky stlačeného vzduchu.

euchovávejte nástroj nechráněný venku nebo ve vlhkém prostředí. Pneumatický olej 0,5 litru Speciální olej pro nástroje na stlače ný vzduch, jednotky pro údržbu a přídavné olejničky. Č. zboží 090 100 8540

Přídavná olejnička, vnitřní závit R1/4"

Pro montáž přímo na nástroje na stlačený vzduch. Průzorem lze kdykoliv zkontrolovat množství oleje.

Č. zboží 090 105 4584

Přídavná olejnička, vnitřní závit R3/8"

Pro montáž přímo na nástroje na stlačený vzduch. Průzorem lze kdykoliv zkontrolovat množství oleje.

Č. zboží 090 105 4592 Otočný a sklopný kloub přívodu vzduchu DKG 1/4" Pro montáž přímo na nástrojích na stlačený vzduch. Lepší pohyblivost při použití nástroje. Č. zboží 090 10

Sada oříšků 1/2" Sestává z 10 oříšků (10, 11,12, 13, 15, 17 , 19, 21, 22, 24 mm) Č. zboží.

Sada oříšků 3/8" Sestává z 8 oříš

Nebezpečí! Opravy nástrojů na stlačený vzduch smí provádět jen odborníci s odpovídající kvalifikací! Nástroje na stlačený vzduch vyžadující opravu můžete zaslat do servisní opravny ve Vaší zemi. Adresu najdete v seznamu náhradních dílů. Při zasílání k opravě popište zjištěnou závadu. Obalový materiál přístroje je 100% recyklovatelný. Dosloužilé nástroje a příslušenství obsahují množství cenných surovin a plastů, které se rovněž mohou recyklovat. Tento návod byl vytištěn na papíře běleném bez použití chlóru.

5. Údržba a ošetřování

6. Dodávané příslušenství

8. Ochrana životního

Model SR 1250 K SR 2850 K Spotřeb a vzduchu l/min 300 400 Maximální přípustný pracovní tl ak bar 6,2 6,2 Otáčky min

Čtyřhrann ý hřídel " 3/8 1/2 Maximální velikost šroubů M16 M16 Rázový mechanismus Čepový rázový m echa- nismus Rázový mechanismus s dvojitým kladívkem Maximální krouticí mome nt (chod vpravo) Nm 250 690 Maximální krouticí moment (chod vlevo) Nm 250 690 Minimální průměr h adice (vnitřní) mm 10 10 Vibrace (vážená efekt. hodnota zrychlení) Niepewność K m/s

Niepewność K dB (A) dB (A) dB (A) 110,0 97,7 4,0 110,8 98,5 4,0 Rozměry: Délka x šířka x výška mm 160 x 55 x 170 185 x 70 x 195 Hmotnost kg 1,08 1,9432 SUOMI
