BRUKSANVISNING SR1250 K METABO

Vi fösakrar pa egel ansvar attenna prodkti overensstammer med foljande standarder* enigt bestammelserna i direktiven

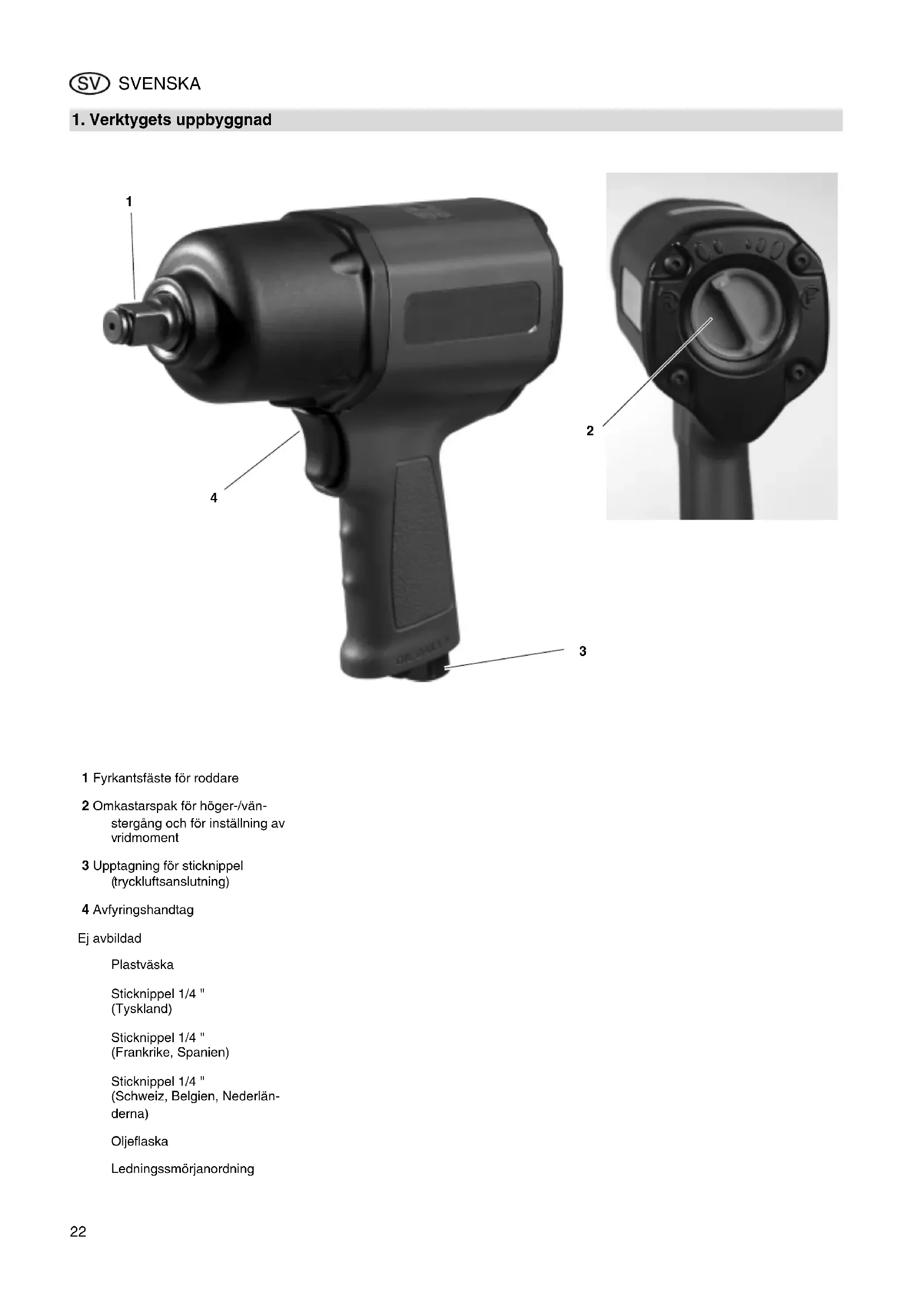

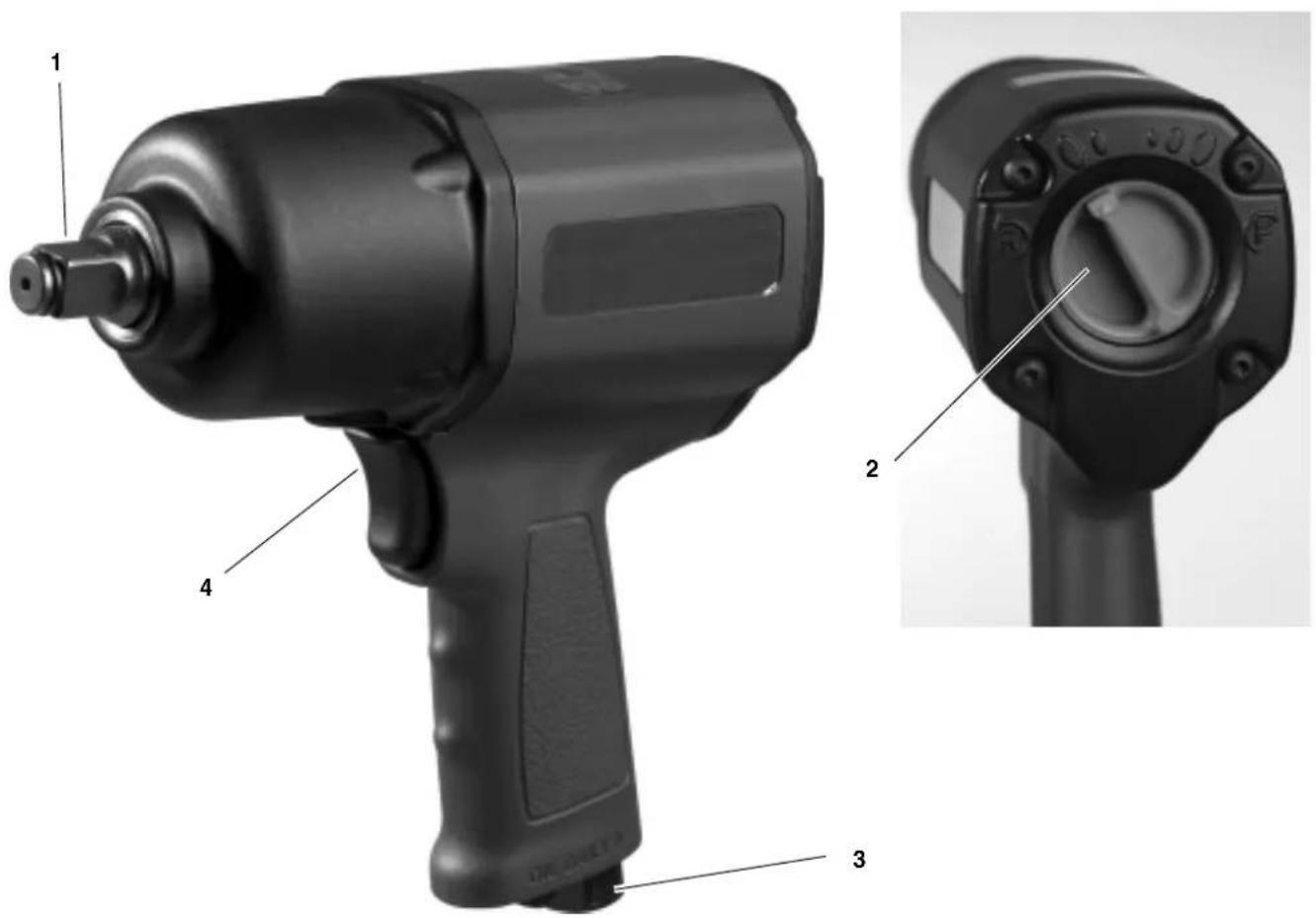

1. Verktygets uppyggnad

1 Fyrkantsfaste for roddare
2 Omkastarspak for hoger-/vänstergang och forinstalling avvridmoment
3 Upptagning for sticknippel (tryckluftsanslutning)
4 Avfyringshandtag

Ej avbildad

Plastvaska

Sticknippel 1/4" (Tyskland)

Sticknippel 1/4" (Frankrike, Spanien)

Sticknippel 1/4" (Schweiz, Belgien, Nederlande)

Oljeflaska
Ledningssmörjanordning

Innehällsforteckning

1. Verktygets upbyggnad.. 22
2. Läs detta forst! 23
3. Sakerhet. 23
   3.1 Använd verktyget entwick
   anvisiningarna 23
   3.2 Allmanna sakerhetsanvisiningar. 23
   3.3 Symboler på apparaten 23
   4.Drift 23
   4.1 Färe fürsta användingeren.....23
   4.2 Anvand verktyget 23
4. Reparation och underhäll 24
5. Tillgangliga tillbehör. 24
6. Reparation.. 24
   8.Miljoskydd 24
7. Tekniska data.. 24

2. Läs detta Först!

Denna bruksanvising har framställs sa att du snabbt och sakert kan arbeta med ditt verktyg. Har ar en liters vagisare for hur du sca lasa bruksanvisingen:

• Läsigen hela bruksanvisningen innan du anvander verktyget. Observera speicielt vara sakerhetsforeskrifter.
• Om materialet verkar ha blivit skadat under transporten skall leverantoren omedelbart underrattas. Ta inte verktyget i drift!
• Bruksanvisningen riktar sig till personer som har tekniiska grundkunskaper i hur man hanterar verktyg som liknar det som HAR beskrivs. Om duinte har nagon erfarenhet av sādana verktyg bör du söka hjälp frän erfarna personer.
• Behäll alla dokument som levererats med verktyget sä att de finns till hands För information om behov uppstår. Behäll kvittot För eventuella garantiansprák.
• Om du lánar ut eller saljer verktyget ske alla medlevererade Dokument overlamnas med verktyget.

Tillverkaren tar inget ansvar for skador som har uppstatt pa grund av att bruksanvisingen inte beaktats.

• Siffrorna i figurerna (1, 2, 3, ...)
• käneteckn ar enskilda delar;
• a numrerade fortlöpande.
• Handlingsanvisningar, for vilka en viss ordningsfoljd maste beaktas, ar numreree.
• Handlingsanvisningar som kan utföras i valfri ordningsfoljd ar markta med en punkt.
• Listninger ar märkta med ett streck.

3. Sakerhet

3.1 Använd verktyget enlgit anvisiningarna

Detta verktyg ar agnat for montering och lossning av sexkantskruvar och sexkantmuttrar.

Verktyget far endast drivas av en tryckluftskompressor. Det maximalt tillatna arbetstryck som framgär av tekiska data far inte överskridas. Verktyget far inte drivas med explosiva, brännbara eller halsovådliga gaser.

All annan anvandning ar forbjuden. Genom bruk som inte foljer riktlinjerna, andringar pa verktyget aller bruk av delar som inte kontrollerats och godkants av tillverkaren kan oforutsedda skador uppsta!

3.2 Allmanna sakerhetsanvisiningar

• Observera foljande sakerhetsanvis- nigar nar du anvander detta verk- tyg for att forhindra fara for personer ell er sakskador.
• Beakta de speciella sakerhetsanvisin-ningarna i respektive kapitel.
  Följ även särskilda arbetarskyddsforeskrifter erller foreskrifter for forebyggande av olycksfall som finns forhandhavande av kompressorer ochtryckluftsverktyg.

Allmanna risker!

Hall ordning pa arbetsplaten - Oordning pa arbetsplaten kan medfora risk for olyckstillbud.
- Var alltid uppmarksam. Använd inte verktyget om du ar okoncenterad.
Undvika att verktyget forskjuts - inta en saker position nar det anvands.
- Verktyget fär endast anslutas till en kompressor med en snabbkoppling.
- Se till att det maximalit tillatna arbetstryck som anges i teknska data inte överskrides.
Undvik att overbelasta verktyget - anvand det endast inom det effektomrade som anges i teknska data.
Ror inte vid roterande delar.
Koppla alltid bort verktyget frantryckluften innan du byter roddare

eller om verktyget lamnas utan uppsikt.

Fara genom otillräcklig personlig skyddsutrustning!

Anvand horselskydd.
Anvand skyddsglasogon.

• Undvik att reparera verktyget själv! Reparationer på kompressorer, tryckkarl och tryckluftsverktyg fär endast utforas av fackpersonal.

Obs!

Skydda verktyget, speciellt tryckluftsanslutningen, fyrkantsfastet och styrolelementen fran damm och smuts.

Om följande varninger inte beaktas kan svara skador pa personer ull materiell uppsta.

Läs bruksanvisningen.

Använd hörskysdd.

Använd skyddsglasögon.

4. Drift

4.1 Färe Forsta använd- ningen

• Skruva i sticknippeln.

4.2 Använd verktyget

Obs!

For att verktyget sca vara brukbart under en lang tid sca tillracklig for-sorjning av pneumatikolja finnas tillhanda. Detta kan ske på foljande satt:

• Frän en serviceenhet med smörj-apparat vid kompressorn.

• Frän en ledningssmörjapparat, som monterats direkt på tryckluftsverktyget aller tryckluftsdeningen.
  Genom att droppa cirka 3 till 5 droppar tryckluftsolja for hand var 15:e arbetsminut (kontinuerlig anvandning) i tryckluftsanslutningen.

• Fäst roddaren på fyrkantsfästet.

• Ställ in vridriktningen på omkastarspakenforhoger-/vänstergang：

• Omkastarspak athoger: hogergang/montering

• Omkastarspak átvänster: vänstergäng/demontering

• Ställ in vridmomentet med omkastarspaken:

• Omkastarspaken langst at höger (eller vänster) = Maximalt vridmöment.

• Omkastarspak stegvis at vänster (eller höger) = Vridmomentet blir mindre.

• Ställ in arbetstrycket på kompressorn (maximalt tillatet arbetstryck, se Tekniska data).

• Anslut snabbkopplingen vid tryckluftstillforseln.
• Starta verktyget genom att trycka pa avfyringshandtaget.

5. Reparation och underhäll

Fara!

Koppla ifran tryckluftsanslutningen innan arbenen genomfors pa verktyget.

Övriga unterhälls-ller reparationsarbeten an de som beskrivs i detta avsnitt fär endast utforas av fackpersonal.

• Kontrolle ra att alla skruvforband ar fast atdragna aller dra ev. at dem.
• Om verktyget inte smörjs med hjälp av en serviceenhet eller en pamonterad ledningssmörjapparat, skacirka 3 till 5 droppar tryckluftsolja droppas for hand i tryckluftanslutningen var 15:e arbensminut (kontinuierlig användning.
• Forvarainte verktyget oskyddat utomhus ell erifuktig miljo.

6. Tillganglia tillbehör 7. Reparation

Pneumatikolja 0,5 liter Specialoljafortryckluftverktyg,serviceenheter ochpabyggda ledningssmorjenheter. Art.nr.0901008540
Ledningssmörjenhet R1/4"inner
ganga
For installation direkt pa trykluftverktyg. Oljenivan ar alltid synlig
genom ett sikfönster.
Art.nr.090 105 4584
Ledningssmörjenhet R3/8"inner
ganga
For installation direkt pa tryckluft
verktyg. Oljenivan ar alltid synlig
genom ett sikfönster.
Art.nr.090 105 4592
Vrid- och tippbar luftintagsled DKG 1/4" For montering direkt pa tryckluftsverktyg. Forbättrad rörlicht vid

användingen av verktyget. Art.nr.090 106 0991

• Roddarsats 1/2"
  Innehaller 10 roddare
  (10, 11, 12, 13, 15, 17, 19, 21, 22, 24 mm)
  Art.nr. 090 101 0021
• Roddarsats 3/8"
  Innehälter 8 roddare
  (10, 11, 12, 13, 14, 15, 17, 19 mm)
  Art.nr. 090 xxx xxxx

Fara!

Reparationer på tryckluftsverktyg fãr endast genomforas av kvalificerade personer!

Tryckluftsverktyg som behöver repareras kan skickas in till vart svenska servicekontor. Adressen finns på reservdels-listan.

Beskriv de fel som har konstaterats nar verktyget skickas in for reparation.

8. Miljöskydd

Verktygets forpackningsmaterial kan atervinnas till 100% .

Uttjanta verktyg och tillbehör innehäller stora mangder vardefullrámaterial och plaster som kan lamnas in För atervinning.

Bruksanvisningen ar tryckt pa klorfritt blekt papper.

9. Tekniska data

Model SR 1250 K SR 2850 K
Luftbehov l/min 300 400
Maximalt tillåtet arbetstryck bar 6,2 6,2
Varvtil min	-1	10000	7700
Fyrkantsfäste	"	3/8	1/2
Maximal skruvstorlek		M16 M16
Slagverk		Stiftslagverk	Dubbelhammarslagverk
Maximalt vridmoment (hörgäng)	Nm	250	690
Maximalt vridmoment (vänstergäng)	Nm	250	690
Minimal slangdiameter (inre)	mm	10	10
Vibration (vägt effektivvärde für acceleration)	m/s2	2,99	4,31
Osäkerhet K	m/s2	1,5	2,51
EN ISO 15744:2008 (ISO 15744:2002)
Ljudeffektsnivå LWA	dB (A)	110,0	110,8
Ljudtrycksnivå LPA	dB (A)	97,7	98,5
Osäkerhet K	dB (A)	4,0	4,0
Mätt: langd x bredd x höjd	mm	160 x 55 x 170	185 x 70 x 195
Vikt	kg	1,08	1,94
