BEDIENUNGSANLEITUNG DW872 DEWALT

Korrekt håndposition (Fig. A, G)

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DeWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales afDeWALT. Kontakt forhandleren for yderligere oplysninger om korrekttilbehør. Miljøbeskyttelse Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgtwerden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.15 DEUtsch WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitunglesen. Definitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf dieseSymbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungenführt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führenkann. EG-Konformitätserklärung Maschinenrichylinie Kappsäge zur Metallbearbeitung DW872 DeWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN62841-1:2015 + AC:2015, EN62841-3-9:2015 +A11:2017, EN62841-3-9:2020 + A11:2020.Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DeWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitungnach.Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DeWALTab.Markus Rompel Vizepräsident of Engineering, PTE-Europa DeWALT, Richard-Klinger-Straße 11 65510 Idstein, Deutschland 15.12.2021Der in diesem Informationsblatt angegebene Vibrations- und/oder Geräuschemissionswert wurde gemäß einem standardisierten Test laut EN62841 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendetwerden. WARNUNG: Der angegebene Vibrations- und/oder Geräuschemissionswert bezieht sich auf die Hauptanwendung des Geräts. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrations- und/oder Geräuschemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblicherhöhen.DW872Spannung V

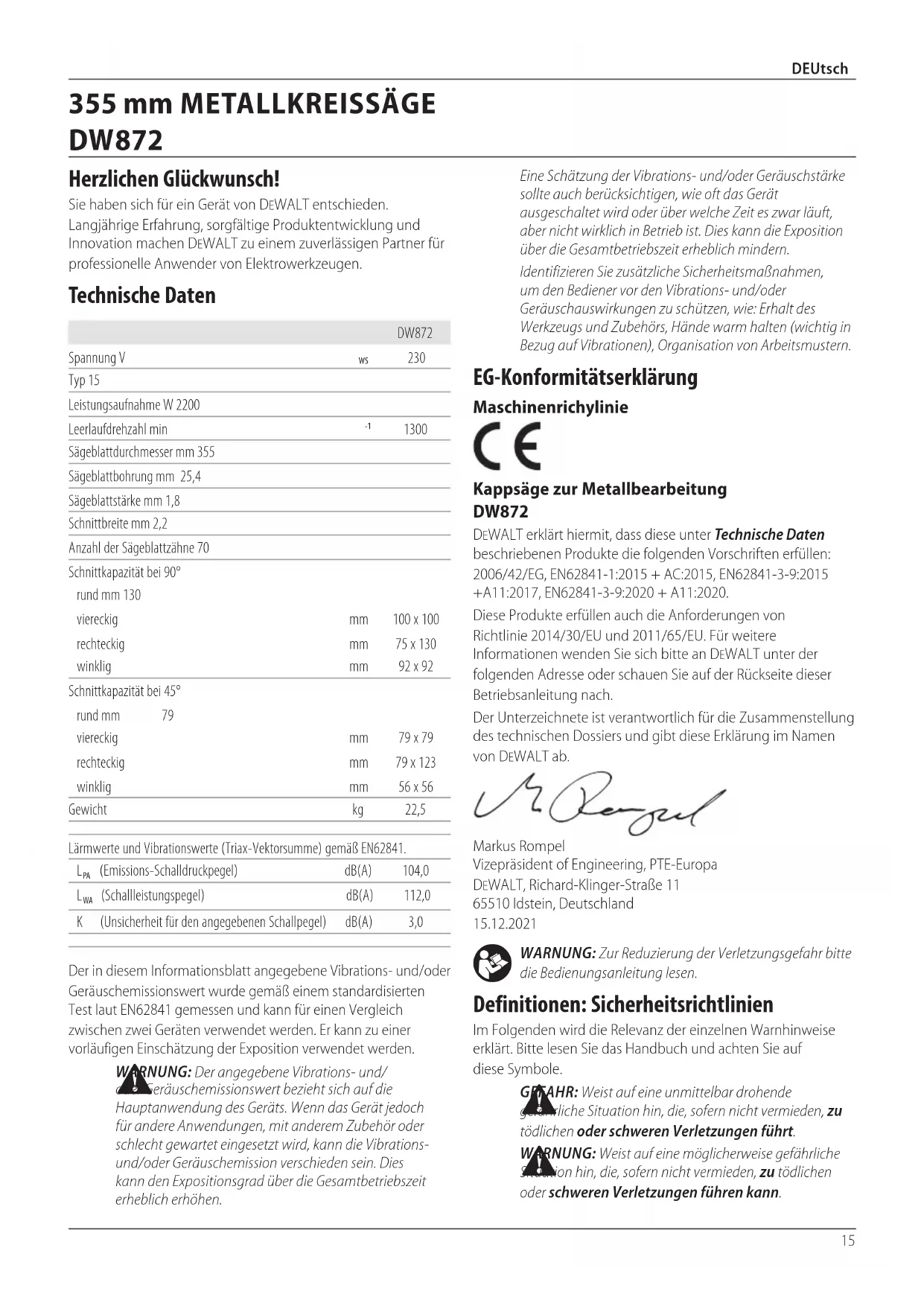

Typ 15Leistungsaufnahme W 2200Leerlaufdrehzahl min

Sägeblattdurchmesser mm 355Sägeblattbohrung mm 25,4Sägeblattstärke mm 1,8Schnittbreite mm 2,2Anzahl der Sägeblattzähne 70Schnittkapazität bei 90°rund mm 130viereckig mm 100 x 100rechteckig mm 75 x 130winklig mm 92 x 92Schnittkapazität bei 45°rund mm 79viereckig mm 79 x 79rechteckig mm 79 x 123winklig mm 56 x 56Gewicht kg 22,5Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN62841.

(Emissions-Schalldruckpegel) dB(A) 104,0

(Schallleistungspegel) dB(A) 112,0 K (Unsicherheit für den angegebenen Schallpegel) dB(A) 3,0 355 mm METALLKREISSÄGE DW872 Deutsch (übersetzt von den originalanweisungen) Herzlichen Glückwunsch! Sie haben sich für ein Gerät von DeWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DeWALT zu einem zuverlässigen Partner für professionelle Anwender vonElektrowerkzeugen. Technische Daten Eine Schätzung der Vibrations- und/oder Geräuschstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblichmindern.Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener vor den Vibrations- und/oder Geräuschauswirkungen zu schützen, wie: Erhalt des Werkzeugs und Zubehörs, Hände warm halten (wichtig in Bezug auf Vibrationen), Organisation vonArbeitsmustern.16 DEUtsch ALLGEMEINE SICHERHEITSWARNHINWEISE

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungenkommen.

BEWAHREN SIE ALLE WARNHINWEISE

UND ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGENAUF Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a ) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigenUnfälle. b ) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzündenkönnen. c ) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerätverlieren.

2) Elektrische Sicherheit

a ) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischenSchlages. b ) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdetist. c ) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischenSchlages. d ) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führenkann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führenkann.

Weist auf ein Stromschlagrisikohin.

Weist auf eine Brandgefahrhin. das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischenSchlages. e ) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischenSchlages. f ) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI‑Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischenSchlages.

3) Sicherheit von Personen

a ) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungenführen. b ) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko vonVerletzungen. c ) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS‑Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällenführen. d ) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungenführen. e ) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besserkontrollieren. f ) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilenverfangen. g ) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der17 DEUtsch Einsatz von Staubsammlern kann staubbedingte Gefahrenmindern. h ) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungenführen.

4) Verwendung und Pflege des Elektrogerätes

a ) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendetwird. b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariertwerden. c ) Trennen Sie den Stecker vom Netz und/ oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigtstartet. d ) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personengefährlich. e ) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung derElektrogeräte. f ) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zuhalten. g ) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationenführen. h ) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwartetenSituationen.

a ) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original‑ Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhaltenbleibt. Sicherheitshinweise für die Kappsäge zur Metallbearbeitung

• Verwenden Sie nach Möglichkeit stets Schraubklemmen, um das Werkstück einzuspannen. Wenn Sie das Werkstück mit der Hand fixieren, müssen Sie Ihre Hand mindestens 100mm von beiden Seiten des Sägeblatts fernhalten. Nutzen Sie diese Säge nicht zum Schneiden von Teilen, die zu klein sind, um sicher eingespannt oder mit der Hand gehalten zu werden. Wenn sich Ihre Hand zu nahe am Sägeblatt befindet, besteht ein höheres Verletzungsrisiko durch Kontakt mit dem Sägeblatt.

• Das Werkstück muss fest stehen und eingespannt sein oder gegen die Eingrenzung und den Tisch gestützt werden. Führen Sie das Werkstück nicht zum Sägeblatt oder schneiden Sie es auf irgendeine Art „frei Hand“. Nicht fixierte oder bewegliche Werkstücke können mit hohen Geschwindigkeiten weggeschleudert werden und zu Verletzungen führen.

• Bringen Sie Ihre Hände nie in die vorgesehene Schnittlinie, wieder vor noch hinter das Sägeblatt. Das Abstützen des Werkstücks „über Kreuz“, d. h. das Halten des Werkstücks mit der linken Hand auf der rechten Seite des Sägeblatts und umgekehrt, ist sehr gefährlich.

• Greifen Sie beim Entfernen von Metallabfällen oder aus anderen Gründen mit den Händen auf beiden Seiten des Sägeblatts nicht näher als 100 mm hinter die Schutzabdeckung, während das Sägeblatt dreht. Die unmittelbare Nähe des drehenden Sägeblatts ist unter Umständen nicht für Sie erkennbar und kann zu schweren Verletzungen führen.

• Untersuchen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück bogenförmig oder gekrümmt ist, spannen Sie es mit der nach außen gebogenen Fläche in Richtung des Anschlags ein. Stellen Sie immer sicher, dass es entlang der Schnittlinie keinen Spalt zwischen Werkstück, Anschlag und Tisch gibt. Bogenförmige oder gekrümmte Werkstücke können verdrehen oder verrutschen und dazu führen, dass das Sägeblatt beim Schneiden verklemmt. Daher dürfen sich keine Nägel oder anderen Fremdkörper im Werkstück befinden.

• Verwenden Sie die Säge nicht, bis alle Werkzeuge, Metallabfälle usw. vom Tisch entfernt wurden, mit Ausnahme des Werkstücks. Kleine Rückstände, lose Metallstücke oder andere Objekte können bei Kontakt zum drehenden Sägeblatt mit hoher Geschwindigkeit weggeschleudert werden.

• Schneiden Sie immer nur jeweils ein Werkstück. Übereinander gestapelte Werkstücke können nicht angemessen eingespannt oder fixiert werden und können beim Schneiden verrutschen oder zum Blockieren des Sägeblatts führen.

• Stellen Sie vor der Nutzung sicher, dass die Kappsäge zur Metallbearbeitung auf einer ebenen, festen Arbeitsoberfläche montiert bzw. positioniert ist. Eine18 DEUtsch ebene und feste Arbeitsoberfläche verringert das Risiko, dass die Kappsäge zur Metallbearbeitung instabil wird.

• Planen Sie Ihre Arbeit. Wenn Sie den Kappwinkel ändern, stellen Sie stets sicher, dass der einstellbare Anschlag korrekt eingestellt ist, um das Werkstück zu stützen und dieser das Sägeblatt oder die Schutzvorrichtung nicht blockiert. Bewegen Sie das Sägeblatt, ohne das Werkzeug auf „ON (EIN)“ zu schalten und ohne ein Werkstück auf dem Tisch, durch einen vollständigen simulierten Schnitt, um sicherzustellen, dass es keine Blockaden gibt oder Gefahr besteht, dass der Anschlag getroffen wird.

• Stellen Sie für Werkstücke, die breiter oder länger als der Tisch sind, eine angemessene Stütze bereit, beispielsweise Tischverlängerungen, Sägeböcke, usw. Werkstücke, die länger oder breiter als der Tisch der Kappsäge zur Metallbearbeitung sind, können bei unsachgemäßer Abstützung abkippen. Wenn das abgetrennte Holzstück oder Werkstück abkippt, kann es die untere Schutzvorrichtung anheben oder durch das drehende Sägeblatt weggeschleudert werden.

• Verwenden Sie keine Personen als Ersatz für Tischverlängerungen bzw. als zusätzliche Stütze. Unzureichende Unterstützung des Werkstücks kann dazu führen, dass Sägeblatt oder Werkstück beim Schneidvorgang verklemmen oder verrutschen, so dass Sie und der Helfer in das drehende Sägeblatt gezogen werden.

• Das abgetrennte Teil darf nicht blockiert oder anderweitig gegen das drehende Sägeblatt gedrückt werden. Wenn kein Platz mehr vorhanden ist, z. B. durch einen Längenanschlag, könnte sich das abgetrennte Holzstück am Sägeblatt verkeilen und gewaltsam weggeschleudert werden.

• Verwenden Sie stets Schraubklemmen oder Vorrichtungen, die zum ordnungsgemäßen Abstützen von Stangen oder Rohren konzipiert sind. Stangen tendieren dazu, beim Schneiden wegzurollen, wodurch sich das Sägeblatt „festbeißt“ und das Werkstück und Ihre Hand in das Sägeblatt einzieht.

• Lassen Sie das Sägeblatt die volle Drehzahl erreichen, bevor Sie es in Kontakt mit dem Werkstück bringen. Dadurch wird das Risiko verringert, dass das Werkstück weggeschleudert wird.

• Wenn Werkstück oder Sägeblatt blockiert werden, schalten Sie die Kappsäge zur Metallbearbeitung aus. Warten Sie, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind, ziehen Sie den Stecker aus der Steckdose, und/oder entfernen Sie das Akkupack. Dann können Sie die Blockade entfernen. Das Fortsetzen des Sägevorgangs mit verklemmtem Werkstück kann zum Kontrollverlust und Schäden an der Kappsäge zur Metallbearbeitung führen.

• Wenn der Schnitt abgeschlossen ist, lassen Sie den Schalter los. Halten Sie den Sägekopf nach unten und warten Sie, bis das Sägeblatt stoppt, bevor Sie das abgetrennte Holzstück entfernen. Das Greifen mit der Hand in die Nähe des drehenden Sägeblatts ist sehr gefährlich.

• Halten Sie den Griff fest, wenn Sie einen unvollständigen Schnitt machen oder den Schalter loslassen, bevor der Sägekopf komplett in der unteren Stellung ist. Die Bremswirkung der Säge kann dazu führen, dass der Sägekopf plötzlich nach unten gezogen wird; das stellt ein Verletzungsrisiko dar.

• Halten Sie sich und Umstehende vom Sägeblatt fern. Die Schutzhaube soll die Bedienperson vor Bruchstücken des Sägeblatts und zufälligem Kontakt mit demSägeblatt schützen.

• Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

• Verwenden Sie immerunbeschädigte Sägeblattflansche, die den richtigen Durchmesser für das gewählte Sägeblatt haben. Geeignete Flansche stützen das Sägeblatt und verringern so die Gefahr eines Sägeblattbruchs.

• Der Außendurchmesser und die Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

• Die Aufnahmegröße der Sägeblätter und Flansche muss exakt auf die Spindel des Elektrowerkzeugs passen. Sägeblätter und Flansche, die nicht genau auf die Aufnahmevorrichtung des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

• Verwenden Sie keine beschädigten Sägeblätter. Überprüfen Sie die Sägeblätter vor jedem Gebrauch, ob sie angeschlagen, gerissen oder anderweitig beschädigt sind. Wenn das Elektrowerkzeug oder das Sägeblatt herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Sägeblatt. Wenn Sie das Sägeblatt kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Sägeblatts und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Sägeblätter brechen meist in dieser Testzeit.

• Verwenden Sie eine geeignete Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie eine Staubmaske, Gehörschutz, Schutzhandschuhe oder eine Spezialschürze, die kleine Schleif‑ und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

• Halten Sie andere Personen vom Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder19 DEUtsch gebrochener Sägeblätter können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

• Achten Sie darauf, dass das Kabel nicht von sich drehendem Zubehör erfasst werden kann. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Sägeblatt geraten.

• Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

• Betreiben Sie das Gerät nicht in der Umgebung von brennbaren Materialien. Bedienen Sie das Elektrowerkzeug nicht, wenn es auf einer brennbaren Fläche wie z. B. Holz steht. Funken können diese Materialien entzünden.

• Verwenden Sie kein Zubehör, für das flüssiges Kühlmittel erforderlich ist. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und verbundene Warnhinweise Ein Rückschlag ist eine plötzliche Reaktion auf ein festklemmendes oder verhaktes Sägeblatt. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Sägeblatts. Dadurch wird die Schneideinheit unkontrolliert nach oben in Richtung des Bedieners geschleudert. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

• Halten Sie das Gerät stets fest im Griff, und nehmen Sie eine Körper‑ und Armhaltung ein, in der Sie Rückschläge auffangen können. Der Bediener kann die Rückschlag- und Reaktionskräfte durch geeignete Vorsichtsmaßnahmen kontrollieren.

• Meiden Sie den Bereich vor dem rotierenden Sägeblatt. Wenn ein Rückschlag eintritt, wird die Schneideinheit nach oben in Richtung des Bedieners geschleudert.

• „Rammen“ Sie das Sägeblatt nicht in das Werkstück und üben Sie keinen übermäßigen Druck aus. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung des Sägeblatts erhöht dessen Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Sägeblattbruchs.

• Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten es ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, das noch laufende Sägeblatt aus dem Schnitt zu ziehen; sonst kann ein Rückschlag erfolgen. Untersuchen Sie den Fall und treffen Sie Abhilfemaßnahmen, um die Ursache des Hängens des Sägeblatts zu beseitigen.

• Starten Sie den Arbeitsvorgang nicht im Werkstück. Lassen Sie das Sägeblatt erst seine volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann das Sägeblatt verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

• Stützen Sie übergroße Werkstücke ab, um das Risiko eines Rückschlags durch ein eingeklemmtes Sägeblatt zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten des Sägeblatts abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante. Zusätzliche Sicherheitshinweise für die Kappsäge zur Metallbearbeitung

• Verwenden Sie keine Sägeblätter aus Hochgeschwindigkeits- stahl.

WARNUNG: Verbinden Sie das Gerät nicht mit der Stromversorgung, ehe die Anweisungen vollständig gelesen und verstanden worden sind.

• BEDIENEN SIE DIESE MASCHINE NICHT, bevor die Einheit komplett montiert und gemäß Anweisungen installiert worden ist. Eine falsch montierte Maschine kann schwere Verletzungen verursachen.

• FRAGEN SIE Ihren Vorgesetzten, Einweiser oder eine andere qualifizierte Person, wenn Sie mit dem Betrieb dieser Maschine nicht gründlich vertraut sind. Wissen ist Sicherheit.

• VERGEWISSERN SIE SICH, dass das Sägeblatt in der richtigen Richtung dreht. Die Zähne des Sägeblatts sollten gemäß Markierung auf der Säge in die Drehrichtung zeigen. Zusätzliche Sicherheitshinweise

• ZIEHEN SIE ALLE KLEMMGRIFFE, Feststellknöpfe und Hebel vor dem Betrieb fest. Lose Klemmen können dazu führen, dass Teile oder Werkstücke mit hohen Geschwindigkeiten weggeschleudert werden.

• STELLEN SIE SICHER, dass alle Sägeblätter und Sägeblattklemmen sauber sind, die Vertiefungen der Sägeblattklemmen am Sägeblatt sind und die Spindelschraube festgezogen ist. Eine lose oder unsachgemäße Sägeblattklemme kann zu Schäden an der Säge und möglichen Verletzungen führen.

• BETREIBEN SIE DIE SÄGE AUSSCHLIESSLICH MIT DER VORGESCHRIEBENEN SPANNUNG. Anderenfalls können Überhitzung, Schäden am Werkzeug und Verletzungen auftreten.

• BLOCKIEREN SIE NIE DEN LÜFTER, um die Antriebswelle zu stoppen. Anderenfalls können Schäden am Werkzeug und Verletzungen auftreten.

• BRINGEN SIE NIEMALS EINEN TEIL IHRES KÖRPERS IN DEN WEG DES SÄGEBLATTS. Dies wird zu Verletzungen führen.

• TRAGEN SIE NIEMALS EIN SÄGEBLATTSCHMIERMITTEL AUF EIN LAUFENDES SÄGEBLATT AUF. Das Auftragen von Schmiermittel kann dazu führen, dass Ihre Hände in das Sägeblatt gelangen und schwere Verletzungen verursachen.

• HALTEN SIE IHRE HÄNDE NICHT in der Nähe des Sägeblatts, wenn die Säge an die Stromversorgung20 DEUtsch angeschlossen ist. Die versehentliche Aktivierung des Sägeblatts kann zu schweren Verletzungen führen.

• GREIFEN SIE NIEMALS AN ODER HINTER DAS SÄGEBLATT. Das Sägeblatt kann schwere Verletzungen verursachen.

• GREIFEN SIE NIEMALS UNTER DIE SÄGE, es sei denn, diese ist von der Stromversorgung getrennt und ausgeschaltet. Der Kontakt mit dem Sägeblatt kann zu Verletzungen führen.

• SICHERN SIE DIE MASCHINE AUF EINEM STABILEN, STÜTZENDEN UNTERGRUND. Vibrationen können dazu führen, dass die Maschine verrutscht, wandern oder umkippt und schwere Verletzungen verursacht.

• VERWENDEN SIE AUSSCHLIESSLICH SÄGEBLÄTTER MIT KORREKTER GRÖSSE UND KORREKTEM TYP, die für dieses Werkzeug festgelegt sind, um Schäden an der Maschine und/ oder schwere Verletzungen zu vermeiden (im Einklang mit EN847-1).

• UNTERSUCHEN SIE DAS SÄGEBLATT AUF RISSE oder andere Schäden, bevor Sie es in Betrieb nehmen. Ein gerissenes oder beschädigtes Sägeblatt kann sich lösen, Teile davon können mit hohen Geschwindigkeiten weggeschleudert werden und zu schweren Verletzungen führen. Ersetzen Sie gerissene oder beschädigte Sägeblätter unverzüglich. Beachten Sie die auf dem Sägeblatt angegebene Höchstdrehzahl.

• REINIGEN SIE DAS SÄGEBLATT UND DIE SÄGEBLATTKLEMMEN vor dem Betrieb. Die Reinigung des Sägeblatts und der Sägeblattklemmen ermöglicht Ihnen, diese auf Schäden zu überprüfen. Gerissene oder beschädigte Sägeblätter oder Sägeblattklemmen können sich lösen, und Teile davon können mit hohen Geschwindigkeiten weggeschleudert werden und zu schweren Verletzungen führen.

• DIE MAXIMALDREHZAHL DES SÄGEBLATTS muss immer größer als oder mindestens gleich groß wie die auf dem Typenschild des Werkzeugs angegebene Drehzahl sein.

• DER SÄGEBLATTDURCHMESSER MUSS MIT DEN

ANGABEN AUF DEM TYPENSCHILD DES WERKZEUGS

• VERWENDEN SIE KEINE VERBOGENEN SÄGEBLÄTTER. Überprüfen Sie, ob das Sägeblatt frei läuft und keine Vibrationen aufweist. Ein schwingendes Sägeblatt kann zu Maschinenschäden und/oder schweren Verletzungen führen.

• Verwenden Sie KEINE Schmiermittel oder andere Reinigungsmittel (besonders Spray oder Aerosole) in der Nähe der Kunststoff-Schutzvorrichtung. Das verwendete Polycarbonatmaterial der Schutzvorrichtung reagiert empfindlich auf bestimmte Chemikalien.

• DIE SCHUTZVORRICHTUNGEN MÜSSEN VORHANDEN und einsatzbereit sein.

• VERHINDERN SIE DAS UNKONTROLLIERTE FREIGEBEN DES SÄGEKOPFES AUS DER VOLLSTÄNDIG ABGESENKTEN POSITION. Anderenfalls besteht das Risiko, dass das Gerät umkippt. Wartung und kundendienst

• Anweisungen für den Bediener über Lärm beeinflussende Faktoren (z.B. Verwendung von Sägeblättern, die den Lärmpegel senken, Sägeblatt- und Maschinenwartung);

• Melden Sie Fehler an der Maschine, auch solche an Schutzvorrichtungen und Sägeblättern, sobald Sie diesefeststellen. Sicherer betrieb

• Verwenden Sie das korrekte Sägeblatt für das jeweiligeMaterial;

• Verwenden Sie Werkzeuge nur zum Sägen von Materialien, die vom Hersteller angegeben wurden;

• Informationen zum Heben und Transportieren. Informationen zum Heben und Stützen der Metallkreissäge finden Sie in AbbildungF.

• Verwenden Sie die Säge nicht ohne montierte Schutzvorrichtungen, die sich in gutem Zustand befinden und fachgerecht gewartet sein müssen;

• Halten Sie den Bodenbereich um die Maschine eben, aufgeräumt und frei von losen Materialien, z.B. Spänen und abgeschnittenen Teilen;

• Sorgen Sie für eine gute allgemeine oder lokale Beleuchtung;

• Der Bediener muss in der Verwendung, Einstellung und dem Betrieb der Maschine angemessen geschult sein;

• Achten Sie darauf, dass das Sägeblatt scharf und gut eingestellt ist. Beachten Sie die auf dem Sägeblatt angegebene Höchstgeschwindigkeit;

• Vergewissern Sie sich, dass alle Distanz- und Spindelringe dem vom Hersteller angegebenen Zweck entsprechen;

• Entfernen Sie keine abgeschnittenen oder anderen Teile des Werkstücks aus dem Schneidebereich, während die Maschine läuft und der Sägekopf sich nicht in Ruheposition befindet;

• Vergewissern Sie sich, dass die Maschine immer stabil und sicher steht. (z. B. auf einer Werkbank befestigt)

• Informationen zum Stützen langer Stücke finden Sie in AbbildungC3.

WARNUNG: Wir empfehlen die Verwendung einer Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom von maximal30mA. Restrisiken Folgende Risiken sind mit der Verwendung von Sägen untrennbar verbunden:

• Verletzungen durch Berühren rotierender Teile

• Verletzungen durch das Zerreißen des Sägebandes Die Gefährdung besteht vor allem:

• im Bereich der rotierenden Maschinenteile Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Verletzungsgefahr am nicht abgedeckten Bereich des rotierendenSägeblatts.21 DEUtsch

• Verletzungsgefahr beim Austausch desSägeblatts.

• Quetschen der Finger beim Öffnen derSchutzabdeckungen. Elektrische Sicherheit Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschildentspricht. Ihr DeWALT-Gerät ist gemäß EN61029 doppelt isoliert. Es muss deshalb nicht geerdetwerden. Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DeWALT Kundendienstorganisation erhältlichist. Bei Ersatz des Netzkabels achten Sie auf Verwendung des SchweizerNetzsteckers. Typ 11 für Klasse II (Doppelisolierung)Geräte Typ 12 für Klasse I (Schutzleiter)Geräte Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossenwerden. Verwendung eines Verlängerungskabels Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel, das für die Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt 30m. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständigab. Packungsinhalt Die Packung enthält: 1 Montagetrennsäge 1 Sägeblatt 1 Innensechskantschlüssel 1 Vertikalklemme 1 Betriebsanleitung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden seinkönnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen. Bildzeichen am Werkzeug Die folgenden Bildzeichen sind am Gerät sichtbar angebracht: Vor der Verwendung die Betriebsanleitunglesen. Tragen SieGehörschutz. Tragen SieAugenschutz. Halten Sie die Hände immer 100 mm von jeder Sägeblattseiteentfernt.

1. Beachten Sie die Betriebsanleitung.

2. Motor muss die volle Drehzahl

3. Schnitt am eingespannten

Werkstück durchführen. Lage des Datumscodes (Abb. [Fig.] A) Der Datumscode

, der auch das Herstelljahr enthält, ist in das Gehäusegeprägt. Beispiel: 2022 XX XX Herstelljahr Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungenführen.

Innensechskantschlüssel Bestimmungsgemässe Verwendung Ihre professionelle DeWALT-Montagetrennsäge wurde zum Sägen von Metallen unterschiedlichster Formen konzipiert: Wasser- und Gasrohre, Winkeleisen, U-Profile, T-Eisen, Metallstäbe, -stangen und -stifte, usw. Unter Verwendung eines geeigneten Sägeblatts können warm- und kaltgewalzte Kohlenstoffstähle, Konstruktionsstähle nach DIN 1700 (ST33, ST372, ST52-3), Nichteisenmetalle (z.B. Aluminium, Messing, Kupfer), Edelstähle und synthetische Materialien (z.B. PVC) geschnitten werden. Diese Maschine ist nicht zum Sägen von Gusseisen, Stein, Fliesen oder Keramik konzipiert. Die Maschine darf auf keinen Fall zum Sägen von Magnesium verwendetwerden. nIcht VERWEnDEn in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oderGasen. Diese Montagetrennsägen sind Elektrowerkzeuge für den professionellenGebrauch. LassEn sIE nIcht ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zubeaufsichtigen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts22 DEUtsch

• Verwenden Sie die Einspannposition für Abwärtshubschnitte, falls die Werkstückstärke nicht größer ist als die entsprechende maximale Schnittkapazität (Abb. C2). - Die maximale Schnittkapazität für Abwärtshubschnitte wird durch den Schlitz

angegeben. - Stellen Sie die Einspannposition wie im folgenden beschriebenein.

• Spannen Sie das Werkstück immer so ein, daß die Anzahl der Sägeblattzähne, die durch das Werkstück sägen, möglichst gering ist (Abb. C4).

• Stützen Sie lange Werkstücke mit Hilfe eines Holzklotzes

(Abb. C3). Spannen Sie das abzusägende Ende

nichtein. Vertikalklemme (Abb. C5, C6) Die Vertikalklemme

wird für Aufwärtshubschnitte in breiten oder unregelmäßig geformten Werkstükken verwendet (Abb.C5).

1. Setzen Sie die Vertikalklemme in das Loch

im Fuß (Abb.C6), bis die Klemme

auf dem Werkstück ruht (Abb.C5).

2. Ziehen Sie den Hebel

nach unten, um das Werkstückeinzuspannen.

3. Ziehen Sie den Hebel

nach oben, um die Klemme

WARNUNG: Verwenden Sie bei Aufwärtshubschnitten immer dieVertikalklemme. Schnellverstellung (Abb. C1) Der Schraubstock verfügt über eineSchnellverstellungsmöglichkeit.

• Um den Schraubstock zu öffnen, drehen Sieden Griff

eine oder zwei Umdrehungen entgegen dem Uhrzeigersinn und ziehen Sie den Hebel

in Richtung des Griffes

Einstellen der Einspannposition (Abb. C1,C6) Die Einspannposition läßt sich je nach Sägeblattanpassen.

1. Ziehen Sie den Klemmhebel

(Abb. C1), und ziehen Sie den Sicherungsstift

heraus, um den Anschlag

2. Bewegen Sie den Anschlag

in die gewünschtePosition.

3. Drücken Sie den Klemmhebel

wieder nach unten zum Sägetisch

WARNUNG: Falls der Klemmhebel einen zu geringen Widerstand aufweist, ziehen Sie diebeiden Justierschrauben auf demAnschlag ein wenigan. Einstellen des Schnittwinkels (Abb. C1,C6) Die Maschine kann für Gehrungsschnitte von bis zu 45° verwendetwerden.

1. Ziehen Sie den Klemmhebel

in Richtung des Griffes

2. Bewegen Sie den Anschlag

auf den gewünschten Winkel. Der Winkel wird auf der Skala

angezeigt. Verwenden Sie den Rand des Schlitzes

als Referenz (Abb. C6). beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassenwerden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ein unbeabsichtigtes Starten kann zu Verletzungenführen. An der Werkbank befestigen (Abb. A) Die Maschine ist mit Montagelöchern

versehen, um die Montage an der Werkbank zuerleichtern. Montieren und Entfernen eines Sägeblatts (Abb.A, B1,B2)

1. Mit dem Arm in der Ruhestellung verwenden Sie die

, um den Sägeblattschutz

einzuziehen. Lassen Sie den Sägeblattschutz in dieser Stellung (Abb. B1).

2. Halten Sie die Spindelarretierung

3. Drehen Sie das Sägeblatt, bis eseinrastet.

4. Drehen Sie die Schraubenabdeckung

5. Entfernen Sie mit Hilfe des Innensechskantschlüssels

, indem Sie diese entgegen dem Uhrzeigersinn drehen, und entfernen Sie dann den Sicherungsring

, die Unterlegscheibe

6. Tauschen Sie das Sägeblatt

aus. Stellen Sie sicher, daß das neue Sägeblatt in der richtigen Drehrichtung auf den Flansch

7. Befestigen Sie das Sägeblatt mit Hilfe des Flansches

, des Sicherungsrings

8. Bewegen Sie den Sägeblattschutz zurück nach unten und

lassen Sie die Spindelarretierung

WARNUNG: Tragen Sie Handschuhe. Die Zähne eines neuen Sägeblatts sind sehr scharf und können gefährlichsein. Einspannen des Werkstücks (Abb.A,C1–C6) Die Maschine ist mit einer Werkstückklemme

ausgestattet (Abb. A).

1. Ziehen Sie den Hebel

in Richtung des Griffes

2. Verschieben Sie den Gewindestift

, bis die Spannbacke

fast mit dem Werkstück in Kontaktkommt.

3. Drücken Sie den Hebel

in Richtung der Spannbacke

bis er auf dem Gewindestift

4. Drehen Sie den Griff

im Uhrzeigersinn und spannen Sie das Werkstück festein.

5. Um das Werkstück zu lösen, drehen Sie den Griff

entgegen demUhrzeigersinn.

• Spannen Sie das Werkstück möglichst nahe zum Benutzerein.23 DEUtsch

3. Drücken Sie den Klemmhebel

wieder nach unten zum Sägetisch

, um den Anschlag zu arretieren (Abb. C1).

4. Falls eine zusätzliche Sicherung erforderlich ist, kann

der Schnittwinkel in den Positionen für 90°- und 45°- Querschnitte arretiertwerden. a. Richten Sie den Anschlag

aus, um die 90°- oder 45°-Querschnittsposition einzustellen (Abb. C6). b. Stecken Sie den Stift

durch den Anschlag in eines der Löcher

Überprüfen und Justieren der Gehrungsskala (Abb. C1,D1,D2)

1. Ziehen Sie den Klemmhebel

in Richtung des Griffes

um den Anschlag zu lösen (Abb. C1).

2. Ziehen Sie den Arm nach unten und arretieren Sie

ihn in dieser Position, indem Sie den Arretierstift

hineindrücken (Abb. D2).

3. Setzen Sie einen Winkel

und die linke Seite des Sägeblatts, um einen Winkel von genau 90° einzustellen (Abb. C1).

WARNUNG: Berühren Sie die Spitzen derSägeblattzähne nicht mit demWinkel.

4. Drücken Sie den Klemmhebel

wieder nach unten zum Sägetisch

, um den Anschlag zu arretieren (Abb. C1).

5. Ziehen Sie den Arretierstift

hinaus und lassen Sie den Arm in die obere Ruhestellung zurückfahren (Abb. D2).

6. Überprüfen Sie, ob die 0°-Markierung auf der Skala

mit dem Rand des Schlitzes

7. Zum Justieren gehen Sie folgendermaßen vor:

a. Lösen Sie die Schrauben

b. Richten Sie die 0°-Markierung auf der Skala

mit dem Rand des Schlitzes

aus. c. Ziehen Sie die Schrauben

wiederfest. Einstellen des Funkenschutzes (Abb. E)

1. Lösen Sie die Schraube

2. Stellen Sie den Funkenschutz

3. Ziehen Sie die Schraube

fest. Vor dem Betrieb:

• Montieren Sie ein geeignetes Sägeblatt. Verwenden Sie nur scharfe Sägeblätter. Die maximale Drehzahl der Maschine darf die des Sägeblatts nichtüberschreiten.

• Stellen Sie sicher, daß das Sägeblatt sich in Richtung der Pfeile auf dem Zubehör und dem Elektrowerkzeugdreht.

• Sichern Sie dasWerkstück.

• Stellen Sie sicher, daß alle Feststellknöpfe und Klemmhebel fest angezogensind.

• Stellen Sie den Funkenschutz korrektein.

• Versuchen Sie nicht, extrem kleine Werkstücke zu sägen. Sägen Sie nie einen Bündel kleinerWerkstücke. BETRIEB Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltendenVorschriften.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ein unbeabsichtigtes Starten kann zu Verletzungenführen.

WARNUNG: Drücken Sie beim Arbeiten nur leicht auf dieMaschine.

WARNUNG: Verhindern Sie eine Überlastung der Maschine. Sollte sie zu warm werden, so lassen Sie sie einige Minutenleerlaufen. Sanftanlauf Time Delay Relay (TDR) Der Sanftanlauf ermöglicht eine langsame Steigerung der Drehzahl über 300 ms und verhindert den Ruck beim Starten. Dieses Merkmal ist besonders nützlich, wenn der installierte Sicherungswert zu niedrig oder nicht reaktionsträgeist. Sägen (Abb. A)

WARNUNG: Tragen Sie Handschuhe. Die Werkstücke sind nach dem Schnitt heiß und haben scharfe Kanten.

1. Legen Sie das Werkstück gegen den Anschlag

und sichern Sie es mit Hilfe des Schraubstocks

2. Schalten Sie die Maschine ein und ziehen Sie den

nach unten, um das Werkstück zu sägen. Lassen Sie den Motor vor dem Sägen auf die volle Drehzahlhochlaufen.

3. Lassen Sie das Sägeblatt frei schneiden. Üben Sie keinen

übermäßigen Druckaus.

4. Nach dem Sägen schalten Sie die Maschine aus und lassen

Sie den Arm in die obere Ruhestellungzurückfahren. Ein- und Ausschalten (Abb. A) Der Ein-/Aus-Schalter

befindet sich im Bedienungsgriff

Drücken Sie zum Einschalten den Ein-/Aus- Schalter

Halten Sie beim Sägen den Ein-/Aus-Schaltergedrückt. Lassen Sie zum Stoppen des Werkzeuges den Schalterlos.

WARNUNG: Schalten Sie die Maschine nicht unter Belastung ein oderaus.

WARNUNG: Sägen Sie keinMagnesium. Transport der Maschine (Abb. F) Die Maschine ist mit einem Arretierstift

versehen, der es in der geschlossenen Stellung verriegelt, um den Transport zuerleichtern.

1. Senken Sie den Sägeblattschutz

und sichern Sie die Maschine in dieser Stellung, indem Sie den Stift

hineindrücken.24 DEUTSCH

2. Tragen Sie die Maschine am Transportgriff

3. Um die Maschine zu entriegeln, ziehen Sie den

heraus. Richtige Haltung der Hände (Abb. A, G)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hände, wiedargestellt.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktiongefasst. Bei der korrekten Handposition liegt eine Hand auf dem Hauptgriff

und die andere hält das Werkstück vom Sägeblattweg.

• Halten Sie Ihre Hände vom Schneidbereichfern.

• Halten Sie das Werkstück beim Sägen dicht am Tisch und Anschlag. Halten Sie Ihre Hände in der Position, bis der Schalter losgelassen wurde und das Sägeblatt vollständig zum Stillstand gekommenist.

• Halten Sie Ihre Hände nicht überKreuz.

• Halten Sie beide Füße fest auf dem Boden und achten Sie darauf, das Gleichgewicht zubehalten. WARTUNG Ihr DeWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ein unbeabsichtigtes Starten kann zu Verletzungenführen. Schmierung Ihr Elektrogerät benötigt keine zusätzlicheSchmierung. Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelasseneStaubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht- metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit. Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DeWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DeWALT empfohlenes Zubehör verwendetwerden. Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetemZubehör. Umweltschutz Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.25 EngLIsh The vibration and/or noise emission level given in this information sheet has been measured in accordance with a standardised test given in EN62841 and may be used to compare one tool with another. It may be used for a preliminary assessment ofexposure.

ADVERTENCIA: Evite la sobrecarga. En caso de calentamiento de la herramienta, hágala funcionar unos minutos en condiciones sincarga. Sanftanlauf Time Delay Relay (TDR) Der Sanftanlauf ermöglicht eine langsame Steigerung der Drehzahl über 300 ms und verhindert den Ruck beim Starten. Dieses Merkmal ist besonders nützlich, wenn der installierte Sicherungswert zu niedrig oder nicht reaktionsträgeist. Realización de un corte (Fig. A)

i underredet (Bild C6) tills klämman

5. Drag ut spärrstiftet

Korrekt Handplacering (Bild A, G)
