BEDIENUNGSANLEITUNG ST60 ARCAM

D’AUTEUR ET LES CONTRIBUTEURS

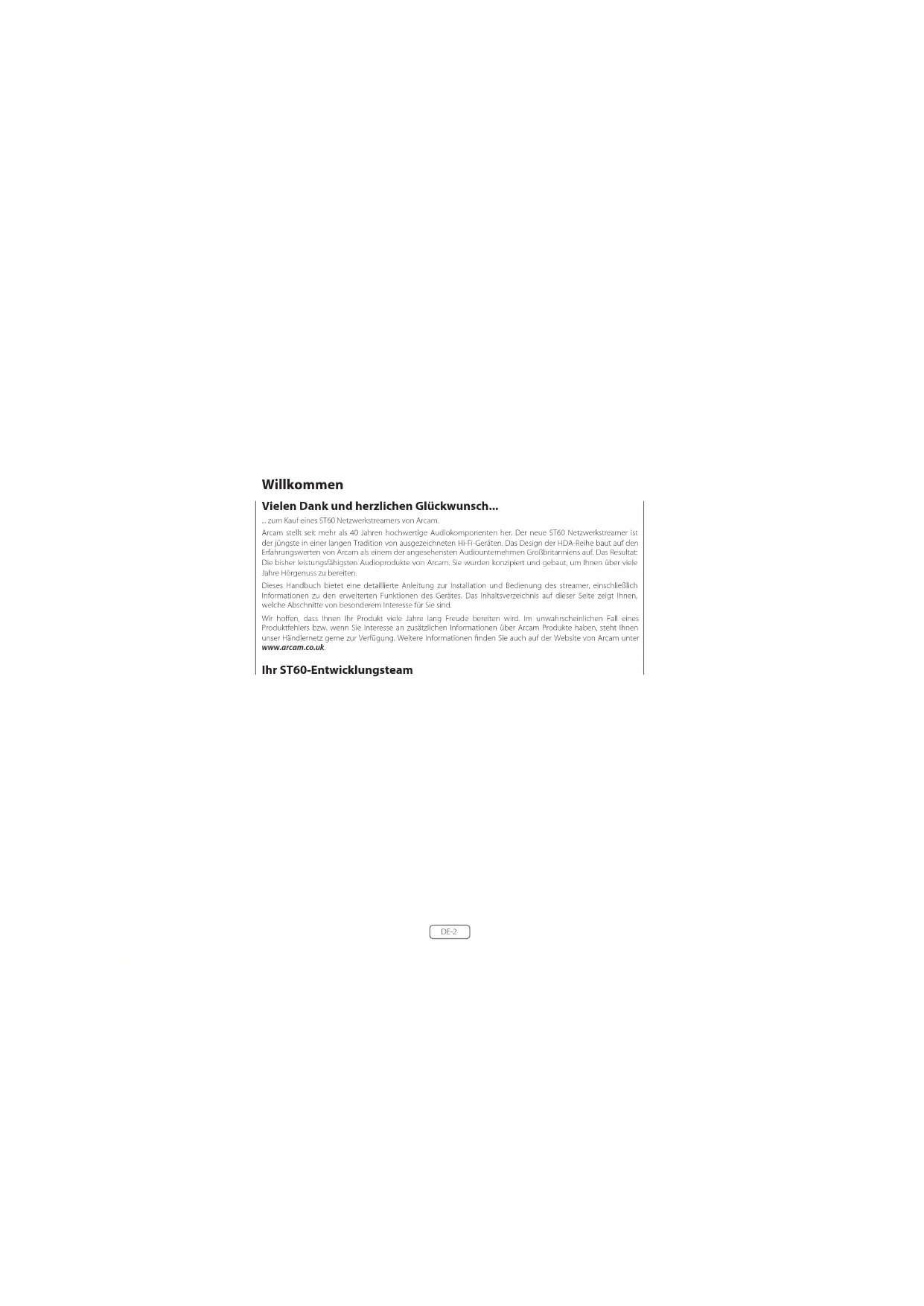

NETZWERK-STREAER ST60DE-2 Willkommen Vielen Dank und herzlichen Glückwunsch....... zum Kauf eines ST60 Netzwerkstreamers von Arcam. Arcam stellt seit mehr als 40 Jahren hochwertige Audiokomponenten her. Der neue ST60 Netzwerkstreamer ist der jüngste in einer langen Tradition von ausgezeichneten Hi-Fi-Geräten. Das Design der HDA-Reihe baut auf den Erfahrungswerten von Arcam als einem der angesehensten Audiounternehmen Großbritanniens auf. Das Resultat: Die bisher leistungsfähigsten Audioprodukte von Arcam. Sie wurden konzipiert und gebaut, um Ihnen über viele Jahre Hörgenuss zu bereiten. Dieses Handbuch bietet eine detaillierte Anleitung zur Installation und Bedienung des streamer, einschließlich Informationen zu den erweiterten Funktionen des Gerätes. Das Inhaltsverzeichnis auf dieser Seite zeigt Ihnen, welche Abschnitte von besonderem Interesse für Sie sind. Wir hoffen, dass Ihnen Ihr Produkt viele Jahre lang Freude bereiten wird. Im unwahrscheinlichen Fall eines Produktfehlers bzw. wenn Sie Interesse an zusätzlichen Informationen über Arcam Produkte haben, steht Ihnen unser Händlernetz gerne zur Verfügung. Weitere Informationen finden Sie auch auf der Website von Arcam unter www.arcam.co.uk. Ihr ST60-EntwicklungsteamDE-3

Willkommen DE-2 Übersicht DE-4 Verwendete Markenzeichen DE-5 Anschlüsse und Bedienelemente auf der Frontblende DE-6 Anschlüsse an der Rückseite DE-7 Inbetriebnahme DE-8 Einschalten DE-8 Automatischer Standby-Modus DE-8 Display DE-8 Auswahl einer Audioquelle DE-8 Digitale Audio-Ausgänge DE-8 Analoge Audioausgänge DE-8 Wiedergabe DE-8 Navigieren durch Netzwerk oder USB-Medien DE-8 Heimautomationssteuerung DE-8 Verbindung mit einem Netzwerk DE-9 AirPlay-Einrichtung DE-9 Einrichtung von Chromecast built-in DE-9 Inhalt Fernbedienung DE-10 Setup-Menü DE-11 System Settings (Systemeinstellungen) DE-11 System Info (Systeminformationen) DE-11 Audio Settings (Audio-Einstellungen) DE-11 Standby Settings (Standby-Einstellungen) DE-11 ST60 DAC-Digitallter DE-12 Störungserkennung DE-13 ST60 Technische Daten DE-14 Weltweite Garantie DE-15DE-4 Übersicht ST60 Netzwerk-Player von Arcam Der ST60 Netzwerk-Player von Arcam bietet erstklassische Klangqualität für die bestmögliche Wiedergabe Ihrer Musik von digitalem Hi-Fi und den verschiedenen Internet-Streaming-Diensten, die angeboten werden. Basierend auf den langjährigen Erfahrungswerten von Arcam im Audiobereich, nutzt dieses Produkt Komponenten höchster Qualität und das beste Konstruktionsverfahren. Das Ergebnis ist ein Produkt, das Ihnen über viele Jahre Musikgenuss und zuverlässigen Betrieb bieten wird. Der ST60 ist mit einem einzigartigen Leistungsniveau gebaut worden, der Ihre Musik wahrhaftig zum Leben erweckt. Gerät aufstellen Stellen Sie den ST60 auf eine ebene und feste Oberfläche und vermeiden Sie direkte Sonneneinstrahlung sowie Hitze- und Feuchtigkeitsquellen. Stellen Sie den ST60 nicht auf einen Leistungsverstärker oder eine andere Wärmequelle. Vergewissern Sie sich, dass sich vor dem Fernbedienungsempfänger rechts auf der Frontblende keine Gegenstände befinden, da dies die Funktion der Fernbedienung beeinträchtigen würde. Stellen Sie keinen Plattenspieler auf dieses Gerät. Plattenspieler reagieren sehr empfindlich auf das von Netzteilen erzeugte Rauschen, das als Hintergrundbrummen zu hören ist, wenn sich der Plattenspieler zu dicht am Gerät befindet. Die normale Funktion des Geräts kann durch starke elektromagnetische Interferenzen gestört werden. Setzen Sie in diesem Fall einfach das Gerät mit der Ein-/Austaste zurück oder stellen Sie es an einen anderen Standort auf. Netzanschluss Der ST60 wird mit einem vergossenen Netzstecker geliefert, der bereits mit dem Kabel verbundenen ist. Überprüfen Sie, dass das mitgelieferte Kabel mit Ihrem Anschluss kompatibel ist – falls Sie ein neues Netzkabel benötigen, wenden Sie sich bitte an Ihren Arcam- Händler. Falls Ihre Netzanschlussspannung oder das Netzkabel nicht übereinstimmen, wenden Sie sich bitte sofort an Ihren Arcam-Händler. Stecken Sie das IEC-Steckerende des Netzkabels in die Netzbuchse auf der Rückseite des ST60 und stellen Sie sicher, dass dieser fest sitzt. Stecken Sie den Stecker des anderen Kabelendes in eine Steckdose. Verbindungskabel Wir empfehlen den Einsatz hochwertiger abgeschirmter Kabel, die für diese spezielle Anwendung entwickelt wurden. Andere Kabel verfügen über andere Impedanzen, die die Leistung Ihres Systems verringern (verwenden Sie z. B. keine für Video vorgesehenen Kabel zur Übertragung von Audiosignalen). Alle Kabel sollten so kurz wie möglich gehalten werden. Bei der Verkabelung der Geräte sollten Sie darauf achten, dass das Netzkabel so weit wie möglich von den Audiokabeln entfernt ist. Andernfalls kann es zu unerwünschtem Rauschen in den Audiosignalen kommen. NETWORK STREAMER POWER MENU INPUT OKDE DE-5 Verwendete Markenzeichen Apple, AirPlay und das AirPlay-Logo, iPod, iPhone und iPad sind in den Vereinigten Staaten und anderen Ländern eingetragene Warenzeichen von Apple Inc. App Store ist ein Dienstleistungszeichen von Apple Inc. AirPlay 2 funktioniert auf iPhone, iPad und iPod touch mit iOS 11.4 oder höher, Mac mit OS X Mountain Lion oder höher und einem PC mit iTunes

Das Logo Wi-Fi CERTIFIED ist ein Zertifizierungszeichen von Wi-Fi Alliance. Google, Google Play, Chromecast integriert und andere zugehörige Marken sind Marken von Google LLC. Google Assistant benötigt eine Internetverbindung und steht in einigen Ländern und Sprachen nicht zur Verfügung. Verfügbarkeit und Reaktion bestimmter Funktionen und Dienste sind geräte-, dienstleistungs- und netzwerkabhängig und stehen u. U. nicht in allen Regionen zur Verfügung. Die Steuerung bestimmter Geräte bei Ihnen zu Hause erfordert kompatible Smart-Geräte. Ggfs. werden Abonnements für Dienstleistungen und Anwendungen notwendig und zusätzliche Bestimmungen, Zusatzbedingungen und/oder Änderungen werden u. U. angewendet. MP3 MPEG Layer-3 Audio-Dekodierungs- Technologie ist lizensiert vom Fraunhofer Institut und Thomson Multimedia. FLAC FLAC Dekoder Copyright © 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 Josh Coalson Vermarktung und Benutzung in jeglicher Form, sind erlaubt, wenn folgende Bedingungen erfüllt werden: - Bei der Vermarktung und Verbreitung des Quellcodes muss die o. g. Copyright-Vereinbarung, diese Liste der Bedingungen und der folgende Haftungsausschluss eingehalten werden. - Weitervertrieb in binärer Form muss die o.g. Kopierschutzvereinbarung erfüllen, und die Liste der Bedingungen, den folgenden Haftungsausschluss und/oder andere Materialien mit der Verteilung weitergeben. - Weder der Namen der Xiph.org Foundation noch die Namen ihrer Vertretungen dürfen ohne vorherige Genehmigung benutzt werden, um von dieser Software abgeleitete Produkte zu bewerben. FLAC Fortsetzung

DIESE SOFTWARE WIRD SO WIE

SIE IST ZUR VERFÜGUNG GESTELLT

DURCH DIE RECHTEINHABER UND

VERTRETUNGEN UND JEDE FORM DER

ZUSICHERUNG DER ALLGEMEINEN

GEBRAUCHSTAUGLICHKEIT

IST EINGESCHLOSSEN FÜR

SCHÄDEN (EINGESCHLOSSEN ABER

NICHT DARAUF BESCHRÄNKT, DIE

BESCHAFFUNG VON ERSATZGÜTER

ODER DIENSTLEISTUNGEN; DATENVERLUST, NUTZUNGS-

ODER VERDIENSTAUSFALL, ODER

GESCHÄFTSUNTERBRECHUNGEN) WIE

(FAHRLÄSSIGKEIT EINGESCHLOSSEN)

ENTSTANDEN DURCH JEGLICHE FORM

DER BENUTZUNG DIESER SOFTWARE. MQA (Master-Qualität authentifiziert). MQA ist eine preisgekrönte britische Technologie, die den Sound der Original-Masteraufnahme liefert. Die Master-MQA-Datei ist vollständig authentifiziert und klein genug zum Streamen oder Herunterladen. Weitere Informationen finden Sie auf mqa.co.uk. Das ST60 umfasst die MQA-Technologie, mit der Sie MQA-Audiodateien und -Streams abspielen können und die den Klang der ursprünglichen Master- Aufnahme liefern. MQA oder MQA Studio zeigt an, dass das Produkt einen MQA-Stream oder eine -Datei dekodiert und abspielt und kennzeichnet die Herkunft, um sicherzustellen, dass der Sound mit dem des Quellmaterials identisch ist. MQA Studio zeigt an, dass eine MQA-Studio- Datei abgespielt wird, die entweder vom Künstler/ Produzenten im Studio genehmigt oder vom Urheberrechtsinhaber überprüft wurde. MQA und das Logo mit der Schallwelle sind eingetragene Marken von MQA Limited.© 2016DE-6 Anschlüsse und Bedienelemente auf der Frontblende STEUERDREHKNOPF Steuert Lautstärke und Stummschaltung während der Wiedergabe. Siehe „Lautstärkeeinstellung“ auf Seite DE-8 und „Stummschalten der Lautsprecherausgänge“ auf Seite DE-8. Wird auch zum Blättern in Menüs und Netzwerkmedien verwendet. Siehe „Setup-Menü“ auf Seite DE-11 und „Navigieren durch Netzwerk oder USB-Medien“ auf Seite DE-8. BETRIEBSANZEIGE UND NETZSCHALTER Siehe „Einschalten“ auf Seite DE-8.

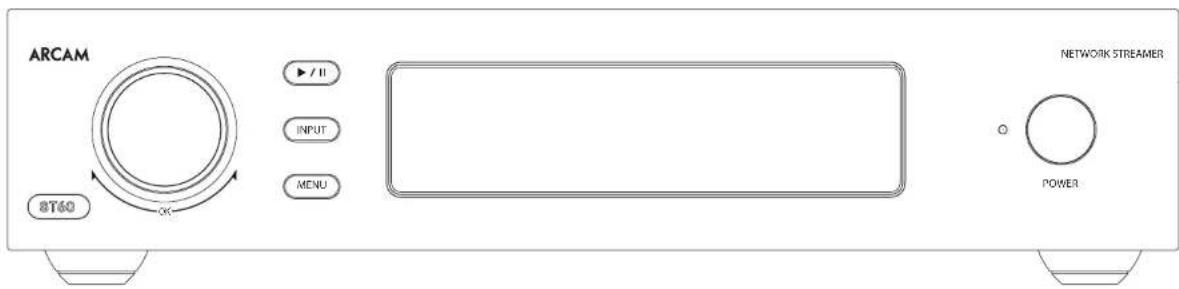

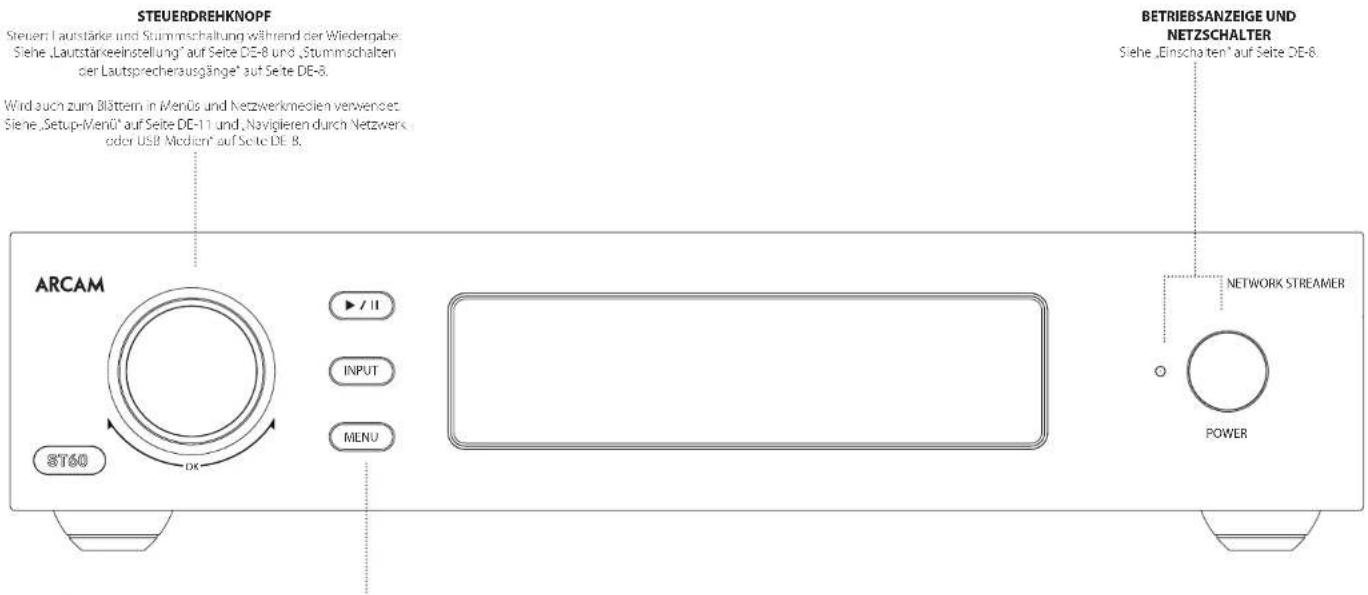

TASTEN AUF DER FRONTBLENDE

Wiedergabe und vorübergehendes Anhalten von Netzwerk-Audio. Hierüber wählen Sie den gewünschten Eingang für die Wiedergabe. Siehe „Auswahl einer Audioquelle“ auf Seite DE-8. Öffnet das Setup-Menü und navigiert durch die Netzwerkmedien. Siehe „Setup-Menü“ auf Seite DE-11 und „Navigieren durch Netzwerk oder USB-Medien“ auf Seite DE-8. NETWORK STREAMER POWER MENU INPUT

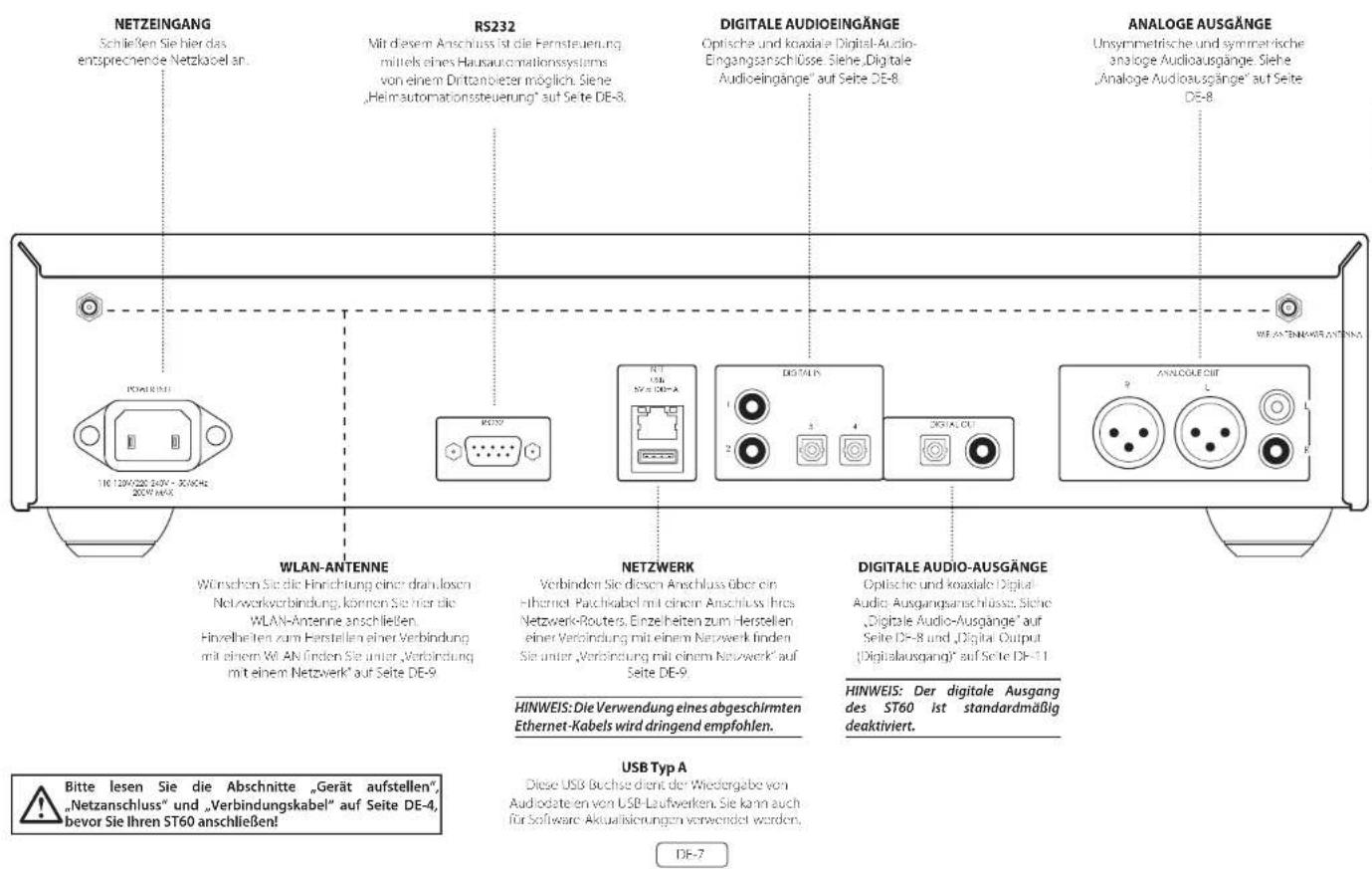

Anschlüsse an der Rückseite

Unsymmetrische und symmetrische analoge Audioausgänge. Siehe „Analoge Audioausgänge“ auf Seite DE-8.

DIGITALE AUDIOEINGÄNGE

Optische und koaxiale Digital-Audio- Eingangsanschlüsse. Siehe „Digitale Audioeingänge“ auf Seite DE-8. NETZWERK Verbinden Sie diesen Anschluss über ein Ethernet-Patchkabel mit einem Anschluss Ihres Netzwerk-Routers. Einzelheiten zum Herstellen einer Verbindung mit einem Netzwerk finden Sie unter „Verbindung mit einem Netzwerk“ auf Seite DE-9. HINWEIS: Die Verwendung eines abgeschirmten Ethernet-Kabels wird dringend empfohlen. RS232 Mit diesem Anschluss ist die Fernsteuerung mittels eines Hausautomationssystems von einem Drittanbieter möglich. Siehe „Heimautomationssteuerung“ auf Seite DE-8. Bitte lesen Sie die Abschnitte „Gerät aufstellen“, „Netzanschluss“ und „Verbindungskabel“ auf Seite DE-4, bevor Sie Ihren ST60 anschließen! NETZEINGANG Schließen Sie hier das entsprechende Netzkabel an. USB Typ A Diese USB-Buchse dient der Wiedergabe von Audiodateien von USB-Laufwerken. Sie kann auch für Software-Aktualisierungen verwendet werden.

DIGITALE AUDIO-AUSGÄNGE

Optische und koaxiale Digital- Audio-Ausgangsanschlüsse. Siehe „Digitale Audio-Ausgänge“ auf Seite DE-8 und „Digital Output (Digitalausgang)“ auf Seite DE-11 HINWEIS: Der digitale Ausgang des ST60 ist standardmäßig deaktiviert. WLAN-ANTENNE Wünschen Sie die Einrichtung einer drahtlosen Netzwerkverbindung, können Sie hier die WLAN-Antenne anschließen. Einzelheiten zum Herstellen einer Verbindung mit einem WLAN finden Sie unter „Verbindung mit einem Netzwerk“ auf Seite DE-9. POWER INLET 110-120V/220-240V ~ 50/60Hz 200W MAX RS232 NET USB 5V 100mA

ANALOGUE OUTDE-8 Inbetriebnahme Einschalten Mit der Taste POWER wird das Gerät ein oder ausgeschaltet. Die LED-Statusanzeige zeigt den Status des ST60 an: Sie wechselt von rot nach weiß, wenn die Stromversorgung angeschlossen und das Gerät eingeschaltet wurde. Automatischer Standby-Modus Um den internationalen Bestimmungen für Verbraucherprodukte gerecht zu werden, wurde dieses Gerät so konzipiert, dass es sich, sollte es über einen längeren Zeitraum (standardmäßig 20 Minuten) keine Bedienung durch den Benutzer und kein Signal über einen der Audioeingänge registrieren, in einen stromsparenden Standby-Modus versetzt. Das Gerät kann entweder durch Drehen des Steuerdrehknopfes auf der Frontblende nach links oder rechts oder durch Drücken der Taste POWER auf der Fernbedienung aus dem Standby-Modus aufgeweckt werden. Die Zeitspanne, bevor das Gerät in den Standby- Modus wechselt, kann im Konfigurationsmenü angepasst werden. Einzelheiten hierzu siehe „Timeout (Zeitüberschreitung)“ auf Seite DE-11. HINWEIS: Wenn der Standby-Timeout auf AUS eingestellt ist, wird die Standby-Funktion deaktiviert. Display Um die Helligkeit des Displays auf der Frontblende einzustellen, drücken Sie die Taste DISPLAY auf der Fernbedienung oder verwenden das Setup-Menü. Wird der ST60 mit der eingestellten Displayhelligkeit auf „AUS“ ausgeschaltet, wechselt das Display kurz zu voller Helligkeit und schaltet sich aus, wenn das Gerät wieder eingeschaltet wird. Auswahl einer Audioquelle Die Audioquellen können entweder mit der Taste INPUT auf der Frontblende oder mit der Fernbedienung ausgewählt werden, indem die gewünschte Taste mit der Bezeichnung DIG 1, DIG 2, DIG 3, DIG 4, USB oder NET gedrückt wird. In jedem Fall wird die Quelle über die Eingänge mit den entsprechenden Namen ausgewählt. Digitale Audioeingänge Der ST60 verfügt über zwei koaxiale und zwei optische Digitaleingänge, die an den jeweiligen digitalen Audioausgang Ihres Quellgerätes angeschlossen werden können. Die digitalen Eingänge können entsprechend der angeschlossenen Quelle umbenannt werden. Einzelheiten hierzu siehe „Input Names (Eingangsbezeichnungen)“ auf Seite DE-11. ACHTUNG: Der ST60 unterstützt nur einen 2-kanaligen PCM-Audioeingang. Versuchen Sie nicht, Mehrkanalaudio jeglicher Art zu übertragen, da dies zu ernsthaften Schäden an allen angeschlossenen Verstärkern und Lautsprechern führen könnte. USB Dieser Eingang ist zur Wiedergabe von Audiodateien von einem USB-Stick oder einem ähnlichen Datenträger vorgesehen. Stecken Sie einfach den USB-Stick ein und verwenden Sie die Fernbedienung oder die Frontblende zum Durchsuchen. Netzwerk-Audio Um die Netzwerk-Audiofunktionalität des ST60 zu nutzen, schlagen Sie bitte unter „Verbindung mit einem Netzwerk“ auf Seite DE-9 nach, um AirPlay, Chromecast built-in oder die Wiedergabe von einem NAS-Laufwerk mit der App Music Life von Arcam nutzen können. MusicLife Digitale Audio-Ausgänge Verbinden Sie einen der digitalen Audioausgänge (optisch oder koaxial) mit dem digitalen Eingang Ihres Gerätes. HINWEIS: Der digitale Ausgang des ST60 ist standardmäßig deaktiviert. Weitere Informationen zur Konfiguration der Ausgänge für die Verwendung mit Ihrem Gerät finden Sie unter „Digital Output (Digitalausgang)“ auf Seite DE-11. HINWEIS: Die digitalen Ausgänge des ST60 bieten nur einen PCM-Stereoausgang mit festem Pegel. Analoge Audioausgänge Der ST60 unterstützt sowohl symmetrische als auch unsymmetrische Ausgänge. Verwenden Sie Kabel mit geeigneter Länge und verbinden Sie die linken / rechten Ausgänge mit den linken / rechten Eingängen Ihres Verstärkers. HINWEIS: Die analogen Ausgänge werden deaktiviert, wenn der digitale Ausgang aktiviert wird. Wiedergabe Lautstärkeeinstellung Passt während der Wiedergabe mit dem Steuerdrehknopf oder den Tasten auf der Fernbedienung die Lautstärke an. Feste Lautstärkeeinstellung Wenn diese Funktion im Setup-Menü aktiviert wurde, wird der Ausgangspegel auf volle Lautstärke eingestellt und alle Lautstärkeregelungseingänge werden vom ST60 ignoriert. Stummschalten der Lautsprecherausgänge Die Ausgabe des ST60 kann durch Drücken der Taste MUTE auf der Fernbedienung oder durch Drücken des Steuerdrehknopfes während der Wiedergabe stummgeschaltet werden. Erneutes Drücken hebt die Stummschaltung auf. Navigieren durch Netzwerk oder USB-Medien Auswahl des NET- oder USB-Eingangs öffnet den Bildschirm zum Durchsuchen der Medien. Navigieren Sie mit den Tasten AUFWÄRTS und ABWÄRTS auf der Fernbedienung oder durch Drehen des Steuerdrehknopfes nach oben und unten. Wählen Sie einen Speicherort oder eine Datei mit der Taste OK auf der Fernbedienung oder durch Drücken des Steuerdrehknopfes. Kehren Sie mit der Taste BACK auf der Fernbedienung oder die Taste MENU auf der Frontblende zurück. Um zur obersten Ebene zurückzukehren, verwenden Sie die Taste STARTSEITE auf der Fernbedienung oder halten Sie die Taste MENU auf der Frontblende lange gedrückt. Um schnell durch eine Liste von Titeln zu springen, verwenden Sie die Taste LINKS oder RECHTS auf der Fernbedienung. Heimautomationssteuerung Wird der ST60 mit einem Netzwerk verbunden, k ann dieser mit einer speziellen Heimautomatisierungssoftware ferngesteuert und überwacht werden. Einzelheiten zum Herstellen einer Verbindung des ST60 mit Ihrem Netzwerk finden Sie unter „Verbindung mit einem Netzwerk“ auf Seite DE-9. Die gleichen Steuerungen stehen ebenfalls über die RS232-Schnittstelle zur Verfügung. Verschiedene Drittanbieter-Systeme bieten eine raffinierte Steuerung all Ihrer Unterhaltungsgeräte. Wenden Sie sich für weitere Informationen an Ihren Händler oder Installateur. Die technischen Einzelheiten des Fernsteuerungsprotokolls sind auf Anfrage bei Arcam unter luxurysupport@harman.com erhältlich. Bitte schlagen Sie für ausführliche Informationen über verfügbare Steuerungen im Dokument Steuerungen nach, das Sie unter www.arcam.co.uk finden.DE-9

Um die AirPlay- und Funktionalität von Chromecast built-in des ST60 nutzen zu können, müssen Sie das Gerät über eine drahtlose oder kabelgebundene Verbindung mit Ihrem Heimnetzwerk verbinden. Die nachstehenden Kapitel zeigen Ihnen, wie Sie diese Verbindung herstellen. HINWEIS: Bevor Sie versuchen, eine WLAN-Verbindung herzustellen, stellen Sie sicher, dass die mitgelieferten WLAN-Antennen an den Antennenbuchsen auf der Rückseite des ST60 angebracht wurden. HINWEIS: Bei Verwendung einer Kabelverbindung wird die WLAN-Verbindung automatisch deaktiviert. HINWEIS: Die Verwendung eines abgeschirmten Ethernet-Kabels wird dringend empfohlen. AirPlay-Einrichtung Kabelverbindung Nehmen Sie den ST60 in Betrieb und schließen Sie ein Ethernet-Kabel daran an, um eine Verbindung zu Ihrem Heimnetzwerk herzustellen. Um über AirPlay Musik auf Ihrem ST60 wiedergeben zu können, muss sichergestellt sein, dass Ihr Apple-Gerät mit demselben Netzwerk wie der ST60 verbunden ist. Ist dies der Fall, müssen Sie den ST60 nun nur noch als Audiowiedergabegerät für AirPlay auswählen. Hinweis: Standardmäßig erscheint der ST60 im AirPlay- Lautsprechermenü als ST60-xxxxxx, wobei xxxxxx für die letzten 6 Ziffern der kabelgebundenen MAC-Adresse des Geräts steht. Drahtlose Verbindung Stellen Sie sich auch hier zunächst einmal sicher, dass Ihr Apple-Gerät mit demselben WLAN verbunden ist, mit dem Sie auch den ST60 verbinden möchten. Bringen Sie zunächst die WLAN-Antennen an und nehmen Sie den ST60 in Betrieb. Öffnen Sie nun das WLAN-Einstellungsmenü auf dem Apple-Gerät und wählen Sie den ST60 im Menü „Set up new AirPlay speaker“ aus. Folgen Sie nun den Anweisungen auf dem Bildschirm. Um über AirPlay Musik auf Ihrem ST60 wiedergeben zu können, muss sichergestellt sein, dass Ihr Apple-Gerät mit demselben Netzwerk wie der ST60 verbunden ist. Ist dies der Fall, müssen Sie den ST60 nun nur noch als Audiowiedergabegerät für AirPlay auswählen. Hinweis: Standardmäßig erscheint der ST60 im Setupmenü des AirPlay-Lautsprechers als ST60-xxxxxx, wobei xxxxxx für die letzten 6 Ziffern der kabelgebundenen MAC-Adresse des Geräts steht. Verbindung mit einem Netzwerk Einrichtung von Chromecast built-in Kabelverbindung Nehmen Sie den ST60 in Betrieb und schließen Sie ein Ethernet-Kabel daran an, um eine Verbindung zu Ihrem Heimnetzwerk herzustellen. Wählen Sie den NET-Eingang. Laden Sie die App Google Home herunter und öffnen Sie sie anschließend. Google Home Es sollte daraufhin ein Hinweis angezeigt werden, dass ein Gerät für die Einstellungen zur Verfügung steht. Sollte dies nicht der Fall sein, tippen Sie einfach auf „Add“ und anschließend auf „Setup a Device“. Wählen Sie den ST60 und folgen Sie den Anweisungen auf dem Display. Um Audio von jeder unterstützten Anwendung auf Ihrem ST60 auszugeben, stellen Sie sicher, dass Ihr Gerät mit dem gleichen Netzwerk verbunden ist wie der ST60. Tippen Sie in der App auf des Symbol von Chromecast built-in und wählen Sie den ST60 als Wiedergabegerät. Hinweis: Standardmäßig wird der ST60 als ST60-xxxxxx angezeigt, wobei xxxxxx für die letzten 6 Ziffern der kabelgebundenen MAC-Adresse des Geräts steht. Drahtlose Verbindung Bringen Sie zunächst die WLAN-Antennen an und nehmen Sie den ST60 in Betrieb. Wählen Sie den NET-Eingang. Laden Sie die App Google Home herunter und öffnen Sie sie anschließend. Google Home Es sollte daraufhin ein Hinweis angezeigt werden, dass ein Gerät für die Einstellungen zur Verfügung steht. Sollte dies nicht der Fall sein, tippen Sie einfach auf „Add“ und anschließend auf „Setup a Device“. Wählen Sie den ST60 und folgen Sie den Anweisungen auf dem Display. Um Audio von jeder unterstützten Anwendung auf Ihrem ST60 auszugeben, stellen Sie sicher, dass Ihr Gerät mit dem gleichen Netzwerk verbunden ist wie der ST60. Tippen Sie in der App auf des Symbol von Chromecast built-in und wählen Sie den ST60 als Wiedergabegerät. Hinweis: Standardmäßig wird der ST60 als ST60-xxxxxx angezeigt, wobei xxxxxx für die letzten 6 Ziffern der kabelgebundenen MAC-Adresse des Geräts steht.DE-10 Fernbedienung DIG NET VOL+ VOL- MENU BACK

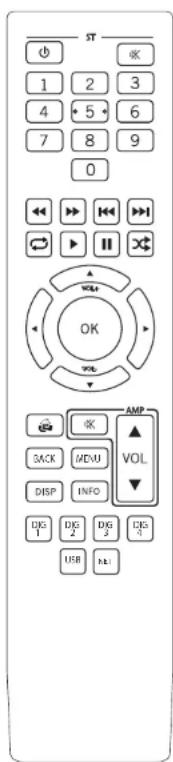

USB Umschalten zwischen Standby- und Normal-Modus. Schaltet die Ausgabe des ST60 stumm. 0......9 Die Zifferntasten können zur direkten Eingabe von numerischen Werten verwendet werden. Wiedergabe, Pause, Stopp, Vorwärts springen, Rückwärts springen, Schneller Vorlauf, Schneller Rücklauf, Wiederholen und Zufallswiedergabe. VOL+ VOL- Navigiert durch das Setup-Menü oder die Dateien auf dem Netzwerk- oder USB-Laufwerk. Während der Wiedergabe steuern die Tasten AUFWÄRTS und ABWÄRTS die Lautstärke des ST60. Kehrt zur obersten Ebene der Netzwerk- Clientmenüs („ “) zurück. Regelt die Lautstärke- und Stummschaltfunktionen jedes Arcam- Verstärkers oder AVRs. BACK Geht in Menüs oder beim Durchsuchen der Medien eine Ebene zurück. MENU Ruft das Setup-Menü auf. DISP Geht zyklisch durch die Helligkeitsoptionen des Displays auf der Frontblende. INFO Mit der Info-Taste wechseln Sie zwischen den verschiedenen Informationen, die bei Verwendung der NET- und USB-Eingänge im unteren Bereich des sich an der Frontblende befindlichen Displays angezeigt werden. DIG 1..4 Wählt den digitalen Eingang 1 bis 4 aus. USB Wählt den USB-Eingang aus. NET Wählt den Netzwerk (NET)-Eingang aus. Achten Sie darauf, dass die zwei mitgelieferten AAA-Batterien eingelegt wurden, bevor Sie die Fernbedienung benutzen.

1. Öffnen Sie das Batteriefach auf der Rückseite

der Fernbedienung. Drücken Sie hierfür auf den Schnappverschluss am Batteriefachdeckel, wie es durch den Pfeil auf dem Schnappverschluss angezeigt wird und entfernen Sie anschließend den Batteriefachdeckel.

2. Setzen Sie zwei „AAA“-Batterien in das Batteriefach

ein, wie im Batteriefach angegeben.

3. Schließen Sie den Batteriefachdeckel wieder. Führen

Sie hierfür die Lasche am Batteriefachdeckel in die entsprechende Öffnung auf der kurzen Seite des Batteriefachgehäuses. Drücken Sie nun die gegenüberliegende Seite des Batteriefachdeckels (mit dem Schnappverschluss) so nach unten, dass die Batteriefachabdeckung in das Gehäuse der Fernbedienung hineingleitet und der Schnappverschluss mit einem Klickgeräusch einrastet. Für einen reibungslosen Betrieb muss zwischen der Fernbedienung und der Frontblende des ST60 eine direkte Sichtverbindung bestehen. Niederspannungsanzeige Wenn die Batterien erschöpft sind, blinkt die Hintergrundbeleuchtung nach jedem Tastendruck kurz auf: Wenn das der Fall ist, legen Sie bitte so schnell wie möglich zwei neue AAA Alkali-Batterien ein. Hinweise zu Batterien: Falsche Handhabung von Batterien kann zu Gefährdungen wie Auslaufen oder Bersten führen. Alte und neue Batterien nicht mischen. Nutzen Sie keine unterschiedlichen Batterien zusammen – auch wenn diese identisch aussehen, können sie unterschiedliche Spannungen besitzen. Achten Sie darauf, dass die Batterien richtig herum, wie im Batteriefach markiert, mit plus (+) und minus (-) eingesetzt wurden. Entfernen Sie Batterien aus Geräten die länger als einen Monat nicht genutzt werden. Bitte beachten Sie bei der Entsorgung von Batterien die in Ihrem Land oder Ihrer Region üblichen Entsorgungsbestimmungen. Die Fernbedienung erfüllt Teil 15 der FCC-Bestimmungen. Diese Fernbedienung wurde getestet und entspricht den Grenzwerten eines Digitalgeräts der Klasse B, gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so ausgelegt, dass sie annehmbaren Schutz gegen störende Interferenzen im Heimbereich bieten. Diese Fernbedienung verursacht und verwendet Energie im Radiofrequenzbereich und kann auf solchen Frequenzen ausstrahlen. Falls sie nicht entsprechend den Anweisungen installiert und verwendet wird, so kann sie störende Interferenzen bei Funkkommunikation hervorrufen. Allerdings gibt es keine Garantie, dass bei einer bestimmten Installation keine Interferenzen auftreten können. Falls dieses Gerät abträgliche Interferenzen beim Funk- oder Fernsehempfang verursacht, was ermittelt werden kann, indem man das Gerät ein- und ausschaltet, so sollte der Benutzer die Interferenz auf eine oder mehrere der folgenden Arten beheben: Die Empfangsantenne neu ausrichten/aufstellen. Den Abstand zwischen dem Gerät und dem Empfänger vergrößern. Das Gerät mit einer Steckdose verbinden, die Teil eines anderen Schaltkreises ist als der Empfänger. Fragen Sie den Händler oder einen erfahrenen Radio- und Fernsehtechniker um Rat.DE-11

Setup-Menü Navigieren im Setup-Menü Im Setup-Menü kann mit den Navigationstasten und der Taste OK auf der Fernbedienung oder mit dem Steuerdrehknopf und der Taste MENU auf der Frontblende navigiert werden. Wenn Sie die Frontblende verwenden, drehen Sie den Steuerdrehknopf zum Navigieren und drücken Sie ihn, um eine Menüoption auszuwählen. Um ein Menü zu verlassen, drücken Sie die Taste MENU. System Settings (Systemeinstellungen) Display (Display) Stellt die Helligkeit des Displays auf der Frontblende ein. Dark Mode (Dunkler Modus) Schaltet das Display auf der Frontblende und die Status- LED aus. Input Names (Eingangsbezeichnungen) Ändert die Eingangsbezeichnungen der digitalen Eingänge entsprechend der angeschlossenen Quelle. Verwenden Sie den Steuerdrehknopf oder die Fernbedienungstasten Aufwärts/Abwärts, um das Zeichen zu ändern. Wechseln Sie mit der Taste INPUT auf der Frontblende oder der Taste nach rechts auf der Fernbedienung zum nächsten Zeichen. Gehen Sie mit der Taste WIEDERGABE/PAUSE auf der Frontblende zum vorherigen Zeichen. Verlassen Sie zum Speichern das Menü mit der Taste MENU oder BACK. Network Reset (Zurücksetzen des Netzwerks) Stellt die Werkseinstellungen des Netzwerkmoduls wieder her. System Reset (Zurücksetzen des Systems) Setzt den ST60 auf seine Werkseinstellungen zurück. USB Upgrade (USB-Aktualisierung) Ermöglicht die Aktualisierung des ST60 über einen USB- Stick. Weitere Einzelheiten finden Sie in der Anleitung zum Software-Release unter www.arcam.co.uk. OTA Upgrades (OTA-Aktualisierung) Wenn aktiviert, wird der ST60 automatisch aktualisiert, wenn er über Nacht eingeschaltet bleibt oder sich im Netzwerk-Stand-by-Modus befindet. Falls deaktiviert, müssen alle Software-Aktualisierungen manuell installiert werden. Weitere Einzelheiten finden Sie in der Anleitung zum Software-Release unter www.arcam.co.uk. Control 4 Aktiviert die Wiederherstellungsfunktion von Steuerung 4 und ermöglicht das Senden eines Wiederherstellungs- Beacons. System Info (Systeminformationen) Zeigt verschiedene Systemparameter an, einschließlich Software-Versionsnummern, IP-Adresse, Anzeigename, Googlecast-Name und Seriennummer. Audio Settings (Audio- Einstellungen) Fixed Volume (Feste Lautstärkeeinstellung) Legt den analogen Ausgangspegel auf den vollen Ausgangspegel fest. Wenn diese Option aktiviert ist, werden alle Lautstärkebefehle vom ST60 ignoriert. Die Standardeinstellung ist AUS. Maximum On Volume (Maximale Lautstärke beim Einschalten) Beschränkt den maximalen Lautstärkepegel, der ausgegeben wird, sobald der ST60 in Betrieb genommen wird oder den Standby-Modus wieder verlässt. Der ST60 wird mit dieser Lautstärkeeinstellung eingeschaltet, wenn die zuletzt ausgewählte Lautstärke diesen Wert überschreitet. Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. HINWEIS: Diese Einstellung wird nicht angewendet, wenn die Lautstärke auf feste Lautstärke eingestellt ist. Maximum Volume (Maximale Lautstärke) Beschränkt den maximalen Lautstärkepegel des ST60, auf den er sich für externe Eingänge einstellen lässt. Diese Einstellung kann sehr nützlich sein, eine ungewollte Überbeanspruchung von Lautsprechern mit geringer Leistung zu verhindern. Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. HINWEIS: Diese Einstellung wird nicht angewendet, wenn die Lautstärke auf feste Lautstärke eingestellt ist. Maximum Network Volume (Maximale Netzwerk-Lautstärke) Beschränkt den maximalen Lautstärkepegel des ST60, auf den er sich für Netzwerk-Audioinhalte einstellen lässt. Hierbei handelt es sich um eine überaus nützliche Funktion, mit der ein ungewollten Überbeanspruchung von Lautsprechern mit geringer Leistung verhindert werden kann oder dass die Lautstärke über die Lautstärkeregler einer Streaming-App versehentlich auf den Höchstpegel eingestellt wird. Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. HINWEIS: Diese Einstellung wird nicht angewendet, wenn die Lautstärke auf feste Lautstärke eingestellt ist. DAC Filter (DAC-Filter) Legt fest, welcher Digitalfilter für den Digital-Analog- Wandler (DAC) angewendet werden soll. Weitere Erläuterungen zu den Unterschieden zwischen den Filtern finden Sie im Abschnitt „ST60 DAC- Digitalfilter“ auf Seite DE-12. Digital Output (Digitalausgang) Aktiviert oder deaktiviert die digitale Ausgabe und wählt den MQA-Ausgangs-Streamtyp. O (Aus) Koaxiale und optische Ausgänge sind deaktiviert. MQA Bitstream (MQA Bitstream (Durchschleifen)) Zur Verwendung mit MQA-fähigen Geräten. MQA Core (MQA-Kern) Zur Verwendung mit externen MQA-Renderern oder nicht MQA-fähigen Geräten. HINWEIS: Die analogen Ausgänge werden deaktiviert, wenn der digitale Ausgang aktiviert wird. Standby Settings (Standby- Einstellungen) Timeout (Zeitüberschreitung) Mit dieser Option können Sie die Dauer der Leerlaufzeit wählen, bevor das Gerät in den Standby-Modus wechselt. Die Standardeinstellung ist 20 Minuten. HINWEIS: Wenn die Standby-Zeitüberschreitung auf AUS eingestellt ist, wird die Standby-Funktion deaktiviert. Network Standby (Netzwerk-Standby) Aktiviert oder deaktiviert die Netzwerksteuerung des ST60, während sich das Gerät im Standby-Modus befindet. Die Standardeinstellung ist AUS. RS232 Standby (RS232-Standby) Aktiviert oder deaktiviert die RS232-Steuerung des ST60, während sich das Gerät im Standby-Modus befindet. Die Standardeinstellung ist AUS.DE-12 ST60 DAC-Digitallter Mit dem ST60 kann der Hörer zwischen verschiedenen Digitalfiltern für den Audio-Digital-Analog-Wandler (DAC) wählen. Digitale Filter sind unvermeidbar, wenn es um die Minimierung unerwünschter Anti-Aliasing- Verzerrungen im Audio-Frequenzband geht. Da jedoch kein Digitalfilter perfekt ist, handelt es sich bei allen um einen Kompromiss zwischen zahlreichen Parametern. Dazu gehören: Frequenzgang – Audiopegel in Bezug auf die Frequenz. Im Idealfall sollte dieser in einem Bereich zwischen 20 Hz und 20 kHz keine wesentlichen Schwankungen aufweisen. Phase – Die Zeitverzögerung zwischen der Wiedergabe verschiedener Frequenzen im Durchlassbereich des Filters. Im Idealfall ist diese so gering wie möglich (linearer Phasenverlauf ). Vorschwingen – Dem eigentlichen Audiosignal zeitlich vorgelagerte, zusätzliche, künstliche Impulse. Dies wird manchmal als etwas Negatives angesehen, da dieses Phänomen in der Natur so nicht auftritt. Idealerweise sollte das Vorschwingen auf einem Niveau, das so gering wie möglich ist, und über einen Zeitraum, der so kurz wie möglich ist, stattfinden. Nachschwingen – Dem eigentlichen Audiosignal zeitlich nachgelagerte, zusätzliche, künstliche Impulse. Auch das Nachschwingen sollte im Idealfall auf einem Niveau, das so gering wie möglich ist, und über einen Zeitraum, der so kurz wie möglich ist, stattfinden. Aliasing – Zusätzliche Audio-Artefakte, die von Hochfrequenzsignalen in das Audioband eingeschleust werden. Für die Wahl unseres Standardfilters haben wir eine Kombination aus sorgfältig durchgeführter Mess- und Hörtests vorgenommen. Nach Auswertung der daraus erhaltenen Ergebnisse sind wir der Auffassung, dass es sich bei diesem um den optimalen Kompromiss handelt, um das beste Hörerlebnis zu erzielen. Alle Filter haben jedoch gemeinsam, dass sich die Leistung eines Parameters nur verbessern lässt, wenn zur gleichen Zeit die eines anderen geopfert wird. Abhängig von Ihrer Wahl des für die Wiedergabe bestimmten Audio-Inhalts und Ihren persönlichen Vorlieben möchten Sie stattdessen möglicherweise eine der anderen Optionen verwenden. Es gibt keine universelle richtige oder falsche Auswahlmöglichkeit. Beachten Sie dabei, dass hörbare Unterschiede am wahrscheinlichsten bei Abtastraten von 48 kHz und darunter wahrzunehmen sind. Hybridlter Brick Wall (Brickwall) Mit diesem Filter tritt zwar keine Phasenverschiebung auf, jedoch kommt es sowohl zu Vor- als auch zu Nachschwingungen. Corrected Minimum Phase (Korrigierte Minimumphase) Dieser Filter sorgt bei höheren Frequenzen für ein geringes Vorschwingen und zu höheren Schwankungen des Phasengangs. Im Vergleich zu Filtern, die eine lineare Phase ermöglichen oder das Vor- und Nachschwingen beseitigen, kommt es mit diesem zu stärkeren Nachschwingungen. Apodizing – Standardlter (Vor- und Nachschwingungen entfernen) Bei diesem Filter handelt es sich um einen Kompromiss zwischen der Beeinträchtigung der Phase, dem Frequenzgang und dem Schwingen. Sein größter Vorteil besteht darin, dass der größte Teil der vor dem Aufnehmen und Mastern des Ausgangsmaterials erzeugten Vor- und Nachschwingungen beseitigt wird. Minimumphase-Filter Minimum Phase Slow Roll O (Minimaler langsamer Rollo der Linearphase) Mit diesem Filter treten keinerlei Vorschwingungen auf, aber es kann bei höheren Frequenzen zu Phasenverschiebungen kommen. Im Gegensatz zum schnellen Rolloff der Minimumphase kommt es mit diesem Filter zwar zu geringen Nachschwingungen, an das geringe Niveau eines Filters, der für eine lineare Phase sorgt, reicht jedoch auch dieser nicht heran. Sehr hohe Frequenzanteile in der letzten halben Oktave des von diesem Filter genutzten Durchlassbereichs werden leicht gedämpft. Minimum Phase Fast Roll O (Minimaler schneller Rollo der Linearphase) Dieser Filter führt bei höheren Frequenzen zu höheren Schwankungen des Phasengangs, beseitigt jedoch sämtliche Vorschwingungen. Im Vergleich zu Filtern, die eine lineare Phase ermöglichen, kommt es mit diesem zu deutlich mehr Nachschwingungen. Linearphase-Filter Linear Phase Slow Roll O (Langsamer Rollo der Linearphase) Mit diesem Filter sorgen Sie für ein geringes und zudem gleichmäßiges Niveau an Vor- und Nachschwingungen. Mit diesem Filter treten keinerlei Phasenverschiebungen auf, aber es kann dazu kommen, dass Frequenzen, die oberhalb der halben Samplingfrequenz liegen, als niedrigere Frequenzen interpretiert und in das Audio-Frequenzband eingeschleust werden. Sehr hohe Frequenzen werden leicht gedämpft. Linear Phase Fast Roll O (Schneller Rollo der Linearphase) Im Vergleich zu dem Filter, der eine lineare Phase ermöglicht und für eine allmähliche Dämpfung sorgt, wird mit diesem ein höheres und zudem gleichmäßiges Niveau an Vor- und Nachschwingungen erzielt. Im Vergleich mit dem langsamen Linearphasen- Rolloff-Filter treten auch mit diesem keinerlei Phasenverschiebungen auf, aber die Möglichkeit, dass Frequenzen, die oberhalb der halben Samplingfrequenz liegen, als niedrigere Frequenzen interpretiert und in das Audio-Frequenzband eingeschleust werden, ist äußerst gering.DE DE-13DE-13 Problem Überprüfen Sie folgende Punkte Kein Ton Der ST60 wurde richtig an eine Steckdose angeschlossen und eingeschaltet? Ihre Audio-/Videoquelle wurde korrekt angeschlossen, der richtige Eingang ist ausgewählt und er ist nicht stumm geschaltet? Überprüfen Sie, ob die Ausgabe aktiviert ist. Siehe „Digital Output (Digitalausgang)“ auf Seite DE-11. Das Gerät reagiert auf die Fernbedienung fehlerhaft oder überhaupt nicht Sind die Batterien der Fernbedienung aufgeladen? Siehe „Niederspannungsanzeige“ auf Seite DE-10. Besteht zur Frontblende direkte Sichtverbindung und Sie zeigen mit der Fernbedienung darauf. Auf dem Display auf der Gerätefront wird nichts anzeigt Das Display wurde ausgeschaltet. Siehe „Display (Display)“ auf Seite DE-11. Ist der dunkle Modus aktiviert? Siehe „Dark Mode (Dunkler Modus)“ auf Seite DE-11. Kann die Lautstärke nicht einstellen Ist der Modus Feste Lautstärke aktiviert? Siehe „Fixed Volume (Feste Lautstärkeeinstellung)“ auf Seite DE-11. Der digitale Ausgang ist aktiviert. StörungserkennungDE-14 ST60 Technische Daten Alle angegebenen Werte sind typisch, sofern nicht anders angegeben. Arcam bemüht sich um ständige Produktverbesserung. Das Design und die technischen Daten können sich deshalb ohne weitere Ankündigung ändern. Fehler und Auslassungen vorbehalten Analoge Ausgänge Digital-Analog-Umwandlung ESS9038 32 Bit / 192 kHz Delta-Sigma DAC Signal / Rauschverhältnis (Awtd) 118 dB unausgeglichen, 122 dB ausgeglichen Harmonische Verzerrung (1 kHz) ≤ 0,0008 % Frequenzgang 10 Hz – 20 kHz ± 0,5 dB Ausgangspegel (fest eingestellt) 2,2 Vrms unsymmetrisch, 4,5 Vrms symmetrisch Ausgangsimpedanz 47 Ω unsymmetrisch, 600 Ω symmetrisch Empfohlene Mindestlast 5 kΩ RMS Jitter < 20 ms Digitale Eingänge SPDIF-Empfänger AKM4113 Unterstützte Abtastraten Optisch 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz Koaxial 32 kHz, 44,1kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz Bit-Tiefe 16 – 32 Bit Digitale Schnittstellen USB USB 2.0 High Speed (480 Mbit/s) Ethernet 10 / 100 Mbit/s Drahtlos 802.11 b/g/n Allgemein Netzspannung 110 bis 240 V, 50 bis 60 Hz Maximale Leistungsaufnahme 10 W Standby-Modus mit niedriger Leistungsaufnahme 0,5 W Leistungsaufnahme im Standby-Modus bei bestehender Netzwerkverbindung 2 W Abmessungen W x H x D (einschließlich Füße und Steuerdrehknopf) 433 x 102 x 306 mm Gewicht (netto) 5,5 kg Gewicht (brutto) 7,9 kg Mitgeliefertes Zubehör Netzkabel Fernbedienung 2 x AAA-Batterien Bedienungsanleitung 2 x WLAN-AntenneDE-15

DE-15 Weltweite Garantie Hiermit haben Sie in den ersten fünf Jahren nach dem Kauf Anspruch auf eine kostenlose Reparatur Ihres Geräts, vorausgesetzt, Sie haben es ursprünglich bei einem autorisierten Arcam-Händler erworben. Der Arcam-Fachhändler führt den Kundenservice nach Vertragsschluss durch. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch Unfall, falsche Nutzung, Verschleiß, Vernachlässigung oder unzulässige Veränderungen bzw. Reparaturen entstehen. Außerdem wird keinerlei Verantwortung für Schäden oder Verlust des Gerätes während des Transports zum oder vom Garantienehmer übernommen. Die Garantie umfasst Folgendes: Teile (ausgenommen Laufwerke) und Arbeitskosten für fünf Jahre ab Kaufdatum (siehe unten für zusätzliche Bedingungen). Nach fünf Jahren müssen Sie sowohl Teile als auch Arbeitskosten bezahlen. Laufwerke (jeder Art) unterliegen dieser Garantie für drei Jahre ab Kaufdatum. Die Garantie deckt zu keinem Zeitpunkt den Austausch von Batterien/Akkus ab. Versandkosten werden nicht übernommen. Inanspruchnahme der Garantie Das Gerät sollte in der Originalverpackung an den Händler zurückgegeben werden, bei dem es erworben wurde. Der Versand muss frei Haus durch einen angesehenen Kurier erfolgen – nicht mit der Post. Da keine Verantwortung für Schäden oder Verlust während des Transports zum Händler oder Distributor übernommen wird, sollten Sie das Gerät entsprechend versichern. Weitere Informationen zu Arcam erhalten Sie unter luxurysupport@harman.com. Probleme? Kann Ihr Arcam-Händler Fragen zu diesem oder einem anderen Arcam-Produkt nicht beantworten, wenden Sie sich an den Arcam-Kundendienst, und wir versuchen unser Möglichstes, um Ihnen zu helfen. Online-Registrierung Sie können Ihr Produkt online auf www.arcam.co.uk registrieren.HANDLEIDING
