MANUALE UTENTE ST60 ARCAM

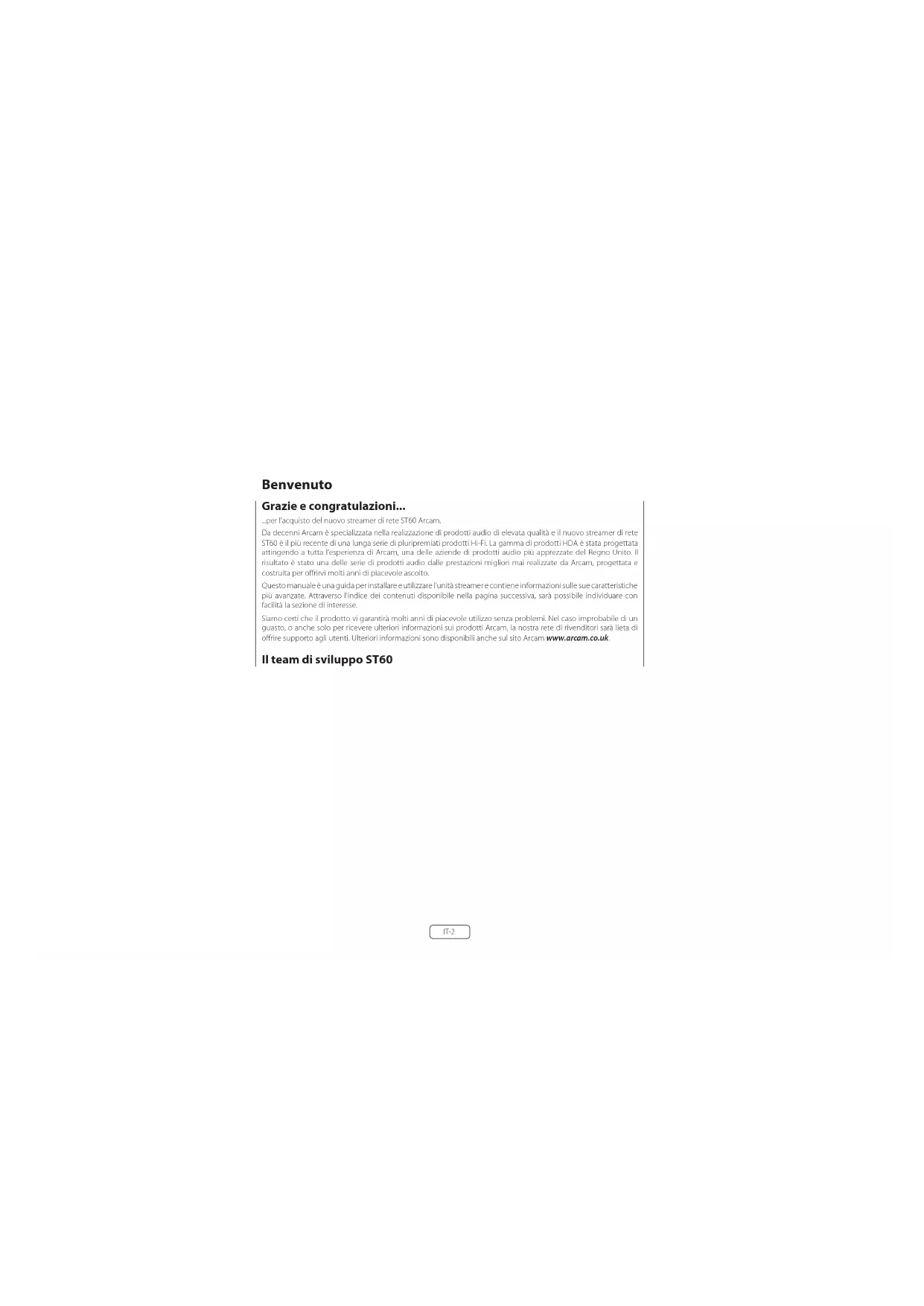

Grazie e congratulazioni...

...per l'acquisto del nuovo streamer di rete ST60 Arcam.

Da decenn Arcam è specializzata nella realizzazione di prodotti audio di elevata qualità e l'nuovo streamer di rese S760 è il più recente di una lunga serie di plur premi dati prodotti Hi-Fi. La gamma di prodotti I DA è stata progettata alingende a tutte l'esperione di Arcam, una delle aziende di prodotti audio più approvate del regno Unico. Il risultato è suato una dolta serie di prodotti audio delle presuzioni migliori mai realizzate da Arcam, progettata e costruita per offrirvi molti anni di pieccovole ascolto.

Questo manuale è una guida per installare e utilizzare l'unità streamere e contiene informazioni sulle sue caratteristiche più avanzate. Attraverso l'indice dei contenuti disponibile nella pagina successiva, sarà possibile individuare con facilità la sozione di interesse.

Siamo certi che il prodotto vi garantirà molti anni di piacevole utilizzo senza problemi. Nel caso improbeibile di un guasto, o anche solo per ricevere ulteriori informazioni sui prodotti Arcam, la nostra rete di rivenditori sarà lieta di offrire supporto agli utenti. Ulteriori informazioni sono disponibili anche sul sito Arcam www.arcam.co.uk.

Il team di sviluppo ST60

Indice

Benvenuto

Panoramica

Note sui marchi commerciali IT-5

Connettori e comandi del pannello anteriore IT-6

Connessioni del pannello posteriore IT-7

Funzionamento

Accensione IT-8

Standby automatico IT-8

Display IT-8

Selezione di una sorgente audio IT-8

Uscite audio digitali IT-8

Uscite audio analogiche IT-8

Ascolto IT-8

Controllo di sistemi domotici IT-8

Connessione alla rete IT-9

Configurazione AirPlay IT-9

Configurazione di Chromecast built-in IT-9

IT-2

IT-4

IT-8

Telecomando

Menu di configurazione

Impostazioni di sistema

System Info (Info di sistema)

Audio Settings (Impostazioni Audio)

Standby Settings (Impostazioni di standby)

Filtri digitali DAC ST60

Risoluzione dei problemi

ST60 Specifiche

Garanzia in tutto il mondo

IT-10

IT-11

IT-11

IT-11

IT-11

IT-11

IT-12

IT-13

IT-14

IT-15

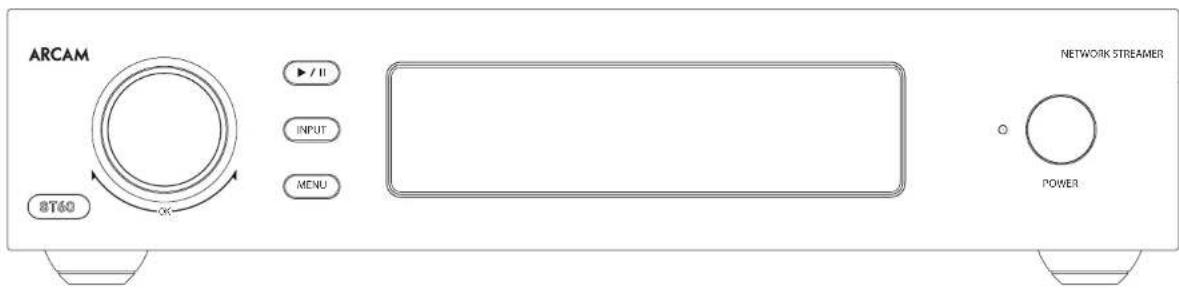

Panoramica

ARCAM 8T60 OK ▶ / II INPUT MENU NETWORK STREAMER POWER

Lettore di rete ST60 Arcam

I lettori di rote 5160 Arcam ollrano un'excellente qualità audio per la migliore riproduzione della vostra musica preferita, sia da dispositivi Hi Hi digitali sia dai veri servizi di streaming disponibili i su Internet.

Grazie alla lunga esperienza Arcami nella progettazione di sistemi audio, questi prodotti utilizzano componenti e tecniche di progettazione della migliore qualità, in grado di garantire molti anni di piacevole ascolto dalla musica e un funzionamento sempre affidabile.

L'unità ST60 è progettata per offrire un livello di prestazioni in grado di dare realmente vita alla musica.

Posizionamento dell'unità

1 Cellocare l'unità S160 su una superficie piana e ferma, evitando a nce solare direta e fonti di ca cre o umidità.
□ Non posizionare l'unità ST60 sopra un amplificato di potenza o altre fonti di calore.
Assicurarsicheilsensore di ricezione del telecomando sulla destra del display del pannello anteriore non sia ostruto, perché questo potrebbe impedire il funzionamento del telecomando.
□ Non posizionare i giradischi sulla parte superiore questa unità. I giradischi sono molto sensibili al rumore generato dagli a inimentatori elettrici, che sarà udibile come 'ronzio' di fondo se il giradischi è troppo vicino.
Il normale funzionamento dell unità potrebbe essere disturbato da forti interferenze elettromagnetiche. Qualora ciò si verifichi, rescitare semplicemente l'unità utilizzando il pulsante di alimentazione o spostarla in un luogo differente.

Alimentazione

l'unità 5160 è dotata di una presa di alimentazione montata sul cavo. Verificare che la spina in dolazione si gada ti alla presa in uso. In caso di necessità di un nuovo cavo di alimentazione, contattare il rivenditore Arcam.
Se la tensione dell'impianto elettrico o la spina in uso sono diversi, contattare immediatamente il rivenditore Arcam
Inserire l'estremità della spina IEC del cavo di alimentazione nella presa su retro dell'unità S160, applicandola saldamente. Inserire l'altra estremità del cavo nella presa di corrente e accendere la presa.

Cavi di interconnessione

Si consiglia l'utilizzo di cavi schermati di alla qualità, che sono stati progettati per questa particolare applicazione. Alri cavi avanno caratteristiche di impedenza diverse che peggloeranno le prestazioni del sistema (ed esempio, non utilizare cavi progettati per i segnali video per trasportare i segnali audio). Tutti i cavi in uso devono essere della minima lunghezza possibli e.
- buona norma, quando si collega l'apparecchiatura, verificare che il cablaggio di alimentazione di retic venga mantenuto i più lontano possiolle dai cavi audio. In caso contrario si potrebbe generare rumore indesiderato nei segnali audio.

Note sui marchi commerciali

Apple AirPlay	Apple, AirPlay e il logo AirPlay, iPod, iPhone e iPad sono marchi commercia i di Apple Inc., registrati negli Stati Unti e in a tri paesi. App Store è un marché di servizio della Apple Inc.AirPlay 2 funziona con iPhone, iPad e iPod touch con iOS 11.4 o versioni successive, nonché su Mac con OS X Mountain Lion o versioni successive e PC con iTunes 10.2.2 o versioni successive.
Certified	Il logo Wi-Fi CERTIFIED è un marcio di certificazione di Wi-Fi Alliance.
	Google, Google Play, Chromecast built-in e altri marchi collegati sono marchi commerciali di Google LLC. L'Assistente Google richiede una connessione a internet e non è disponibile in alcuni paesi e in certe lingue. La disponibilità e il funzionarmono di certe funzionalità e servizi dispondono dai dispositivi, dai servizi e dalla rate e potrebbero non essere disponibili in alcune arc. Il controllo di alcuni dispositivi domscizi richiede la compatibilità con dispositivi intelligenti. Alcuni servizi e applicazioni potrelobero richiedere un acobonamento, con la conseguente applicazione di ulteriori termini e condizioni e/o adobeitti aggiuntivi.
MP3	Tecnologia di decodifica audio MPEG Layer 3 concessa in licenza da Fraunhofer IIS e Thomson multimedia.

FLACFLAC Decoder Copyright © 2000, 2001.

2002, 2003, 2004, 2005, 2006, 2007, 2008 Josh Coalson

La ridistribuzione e l'utilizzo in formato sorgente e binario, con o senza modifiche, sono consentibili a condizione che siano soddisfatte le seguenti condizioni:

- La ridistribuzione del codice sorgente deve conservare la suddetta nota sul copyright, il presente elenco di condizioni e la seguente dichiarazione di esclusione di responsabilità.

- Le ridistribuzioni in forma binaria devono riprodurre il precedente avviso di copyright, questo elenco ci condizioni e la seguente dichiarazione di esclusione di responsabilità, riportati nella documentazione e/o in altri materia i forniti con la distribuzione.

- Il nome di Xiphong Foundation né noni dei suoi collaboratori potranno essere utilizzati per sponsorizzare o promuovere prodotti derivati da questo software senza previa autorizzazione scritta.

FLAC cont. QUESTO SOFTWARE VIESE FORNITO DAI TITOLARI DEL COPYRIGHT E COLLABORATORI COSI COME E PRIVO DI QUALSIASI GARANZIA ESPLICITA O IMPICITA, COMPRISE, TRA IT ALTRI, LE GARANZIE IMPLICHE DI COMERCABILITA E DI ICONETTA PHR UNO SCOPO FARTICOLARIPE IN NESSUN CASO LA FONDAZIONE O I COLLABORATORI POTRANNO ESSERE RITENUTI RESPONSABILI PER DANNI DIRI-ITI, INDIRI-ITI, ACCIDNIALI, SPECIALI, ESEMPLARI O CONSEGUILITI (INCLUSI, TRA QUITALTI, TA FORNITURA DI BHI) E SHRIVI SOSTIULITI, LA PERDITA DI UTILIZZO, DATIO PROFITTI, INTERRUZIONE DELL'ATTIVITÀI, DOVUTI A QUALUNIQUE CAUSA O TIPO DI RESPONSABILITA, DA CONTRATTO, RESPONSABILITA OGGETTIVA O ILLECITO (INCLUSA LA NEGLICENZA O ALTRO) DERVANTI IN QUALSIASI MODO DALL'USO DI QUESTO SOFTWARE, ANCHE SI I SOGGETTI ERANO STATI INFORMATI DELLA POSSIBILITÀ DI TALI-DANNI.

MAQA	MQA e Sound Wave Device sono marchi commerciali registrati di MOA Limited,© 2016

MQA (Master Quality Authenticated).

MQA è il marchio di una pluripremiate tecnologia britannica che garantisce una qualità audio pari a quella della registrazione originale. Il file MQA originale è del tutto autenticato ed è di dimensioni abbastanza ridotte da garantime uno streaming o un download agevole.

Per ulteriori informazioni, visitare il sito mqa.co.uk.

Il sistema S160 è dotato di tecnologia MQA, che consente la riproduzione e lo streaming di file audio MQA, garantendo un audio di qualità pari a quella della registrazione originale.

l'indicazione MQA o MQA Studio denota che il prodotto sta decodificando e riproducendo un file o uno streaming MQA e ne certifica la provenienza, garantendo che l'audio sia identico a quello del materiale sorgente.

L'indicazione MQA Studio denota la riproduzione di un file MQA Studio, che è stato approvato dallo studio dell'artista/produttore o verificato dal titolare dei diritti di copyright.

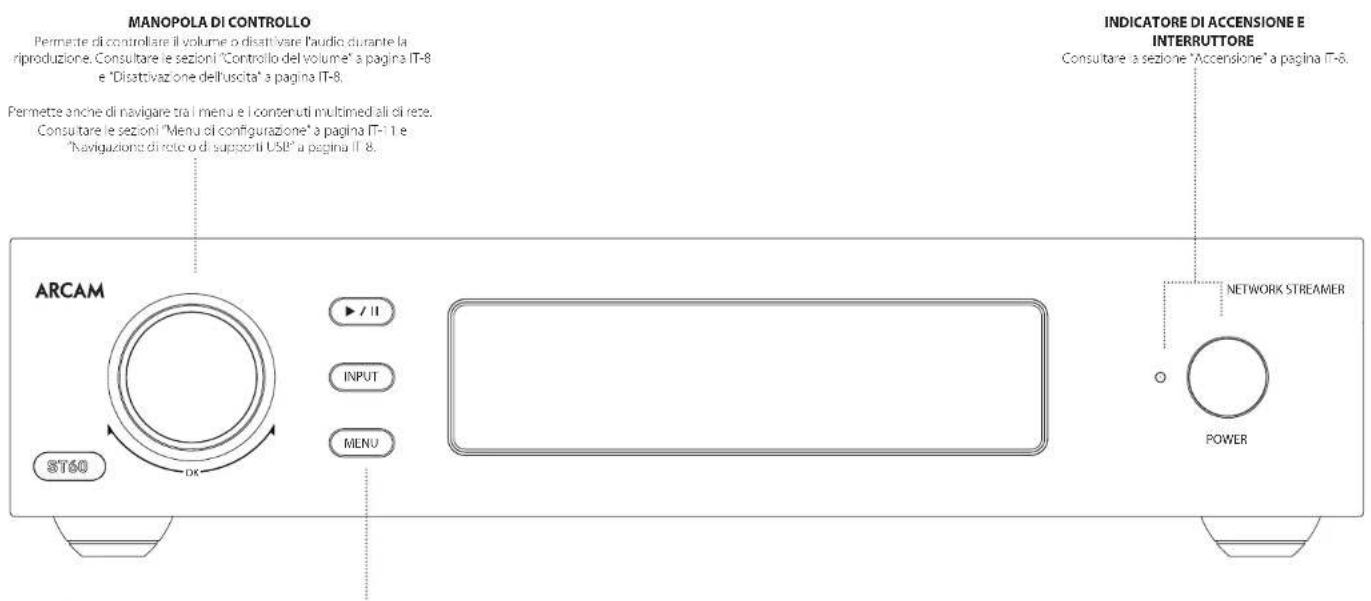

Connettori e comandi del pannello anteriore

MANOPOLA DI CONTROLLO Permette di controllare il volume o disattivare l'audio durante la riproduzione. Consultare le sezioni "Controllo del volume" a pagina IT-8 e "Disattivazione dell'uscita" a pagina IT-8. Permette anche di navigare tra i menu e i contenuti multimed alli di rete. Consultare le sezioni "Menu di configurazione" a pagina IT-1 i e "Navigazione di rotto o di supporti USB" a pagina IT-8. ARCAM ST60 OK ▶ / II INPUT MENU INDICATORE DI ACCENSIONE E INTERRUTTORE Consultare a sezione "Accensione" a pagina IT-8. NETWORK STREAMER POWER

TASTI DEL PANNELLO ANTERIORE
	Riproducc o metico in pausa l'audio di rote.
	Sezione l'ingresso di ascorito. Consultare la sezione "Selezione di una sorgente audio" a pagina IT-3.
	Acre il menu di configurazione e consente di navigare tra i conteruti in multimediali di rote. Consultare le sezioni "Menu di configurazione" a pagina IT-11 e "Navigazione di rote o di supporti USB" a paga na IT-8.

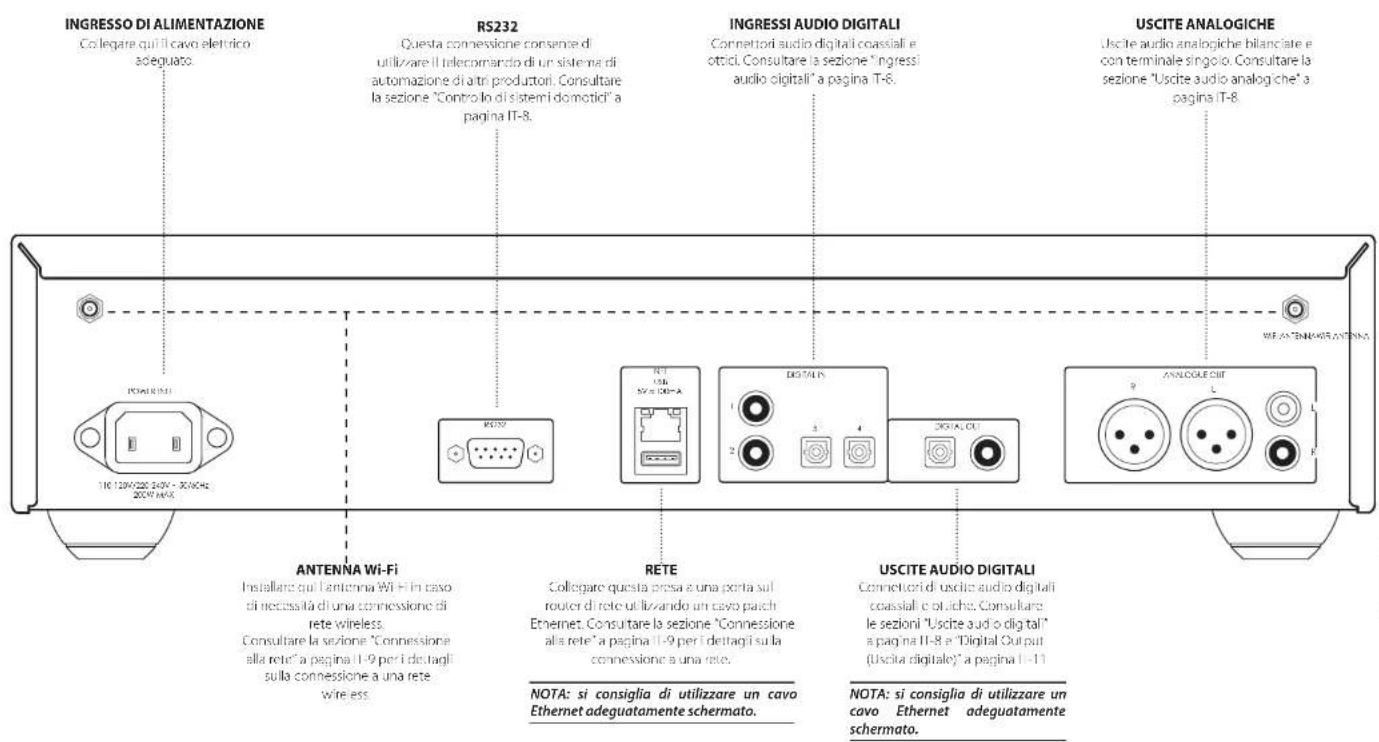

Connessioni del pannello posteriore

INGRESSO DI ALIMENTAZIONE Collegare qui il cavo elettrico aeguiato. RS232 Questa connessione consente di utilizzare il telecomatorio di un sistema di automazione di altri productori. Consultare la sezione "Controllo di sistemi domotici" a pagina IT-8. INGRESSI AUDIO DIGITALI Connettori audio digitali coastali e ottici. Consultare la sezione "ingressi audio digitali" a pagina IT-8. USCITE ANALOGICHE Uscite audio analogiche bilanciate e con terminale singolo. Consultare la sezione "Uscite audio analogiche" a pagina IT-8. ANTENNA Wi-Fi Installare qui l'antenna Wi-Fi in caso di necessità di una connessione di rete wireless. Consultare la sezione "Connessione alla rete" a pagina IT-9 per i dettagli sulla connessione a una rete. wireless. RETE Collegare questa presa a una pointa sul router di roto utilizzando un cavo pachi Ethernet. Consultare la sezione "Connessione alla rete" a pagina IT-9 per i dettagli sul la connessione a una rete. NOTA: si consiglia di utilizzare un cavo Ethernet adeguatamente schermato. USCITE AUDIO DIGITALI Connettori di uscite audio digitali coassiali e otiche. Consultare le sezioni "Uscite audio digital" a pagina IT-8 e "Digital Output (Uscita digitale)" a pagina IT-11 NOTA: si consiglia di utilizzare un cavo Ethernet adeguatamente schermato.

Consultare le sezioni "Posizionamento dell'unità", "Alimentazione" e "Cavi di interconnessione" a pagina IT-4 prima di procedere al collegamento dell'unità ST60!

USB tipo A

Questa presa USB è usata per la riproduzione di file audio ca un'unità USB. Può anche essere utilizzata per eseguire aggiornamenti software.

Funzionamento

Accensione

L'unità si accende utilizzando il pulsante POWER. Il LED di stato indica lo stato dell'unità 5160: passa dal rosso al bianco se l'unità viene collegata alla rete elettrica e accesa.

Standby automatico

Nel rispetto delle norme internazionali per i prodotti di consumo, l'unità è stata progettata per accedere alla modalità Standby a basso consumo se non rileva alcuna azione dell'utente o nessun segnale di ingresso audio per un periodo prolungato (valore oredefinito di 20 minuti). L'unità può essere riattivata dalla modalità standby ruovando la manopola di controllo sul pannello anteriore in una qualsiasi direzione o premendo il tasto POWER su telecomando.

L'intervello di tempo dopo il quale l'unità entra in standby è configurabile da menu. Consultare la sezione "(Timeout) Timeout" a pagina IT-11 per i dettagli.

NOTA: se il timeout di standby è impostato su SPENTO, la funzione di standby sarà disabilitata.

Display

Per regolare la luminosità del display del pannello anteriore, premere il tasto DISPLAY sul telecomando o usare il menu di configurazione.

Se l'unità ST60 è spenta con luminosità del display impostata a 'SPENTO', quando verrà riaccesa, il display torna all'impostazione di massima luminosità e poi si spegne.

Selezione di una sorgente audio

I e sorgenti audio possono essere selezionate utilizzando il tasto INPUT sul panrello anteriore, oppure premendo sul telecomando il tasto richiesto, etichettato con DIG 1, DIG 2, DIG 3, DIG 4, USB o NET. In ciascun caso, viene selezionata la sorgente corrispondente agli ingressi con quel nome.

Ingressi audio digitali

L'unità 5160 è dotata di due ingressi digitali coassiali e di due ottici, che possono essere collegati alle corrispondenti uscite audio digital disponibili sul dispositivo sorgente.

Gli ingressi digitali possono essere rinominati per corrispondere alla sorgente conressa. Consultare la sezione "Input Names (Nomi degli ingressi)" a pagina II-11 per i dettagli.

AVVERTENZA: L'unità ST60 supporta solo ingressi audio PCM a due canali. Evitare l'invio di sorgenti audio multicanale che potrebbero causare seri danni all'amplificatore e agli altoparlanti.

USB

Questo ingresso serve per la riproduzione di file audio da chiavette USB e dispositivi simili. Basta inserire la penna USB e usare il telecomando o il pannello anteriore per la navigazione.

Audio di rete

Per usare le capacità audio di rete dell'unità S160, consultare "Connessione alla rete" a pagina II-9 per l'uso di AirPlay, Chromecast built-in o per la riproduzione da un disco NAS tramite l'app Arcam Music Life.

MusicLife

Uscite audio digitali

Collegare una delle uscite audio digitali (ottica o coassiale) all'ingresso digitale del proprio dispositivo.

NOTA: si consiglia di utilizzare un cavo Ethernet adeguatamente schermato.

Per ulteriori informazioni sulla configurazione delle uscite per il corso funzionamento con il dispositivo, consultare la sezione "Digital Output (Uscita digitale)" a pagina IT-11.

NOTA: le uscite digitali dell'unità ST60 supportano solo uscite stereo PCM di livello fisso.

Uscite audio analogiche

L'unità ST60 fornisce sia uscite bilanciate che non bilanciate.

Servendosi di cavi di lunghezza idonea, collegare l'uscita sinistra/destra all'ingresso sinistro/destro dell'amplificatore, rispettivamente.

NOTA: le uscite analogiche sono disattivate quando sono abilitate quelle digitali.

Ascolto

Controllo del volume

Utilizzare la manopola di controllo, o i corrispondenti pulsanti sul telecomando, per regolare il volume di riproduzione.

Volume fisso

Quando questa funzione è abilitata nel menu di configurazione, il livello di uscita sarà impostato al volume massimo e tutti i controlli di volume saranno ignorati dall'unità S180.

Disattivazione dell'uscita

L'uscita dell'unità ST60 può essere silenziata premendo il pulsante MUTE sul pannello anteriore o sul telecomando. Premere di nuovo il tasto per riattivare l'audio.

Navigazione di rete o di supporti USB

Selezionando l'ingresso NET o USB, il sistema aprirà la pagina di navigazione multimediale.

□ Spostarsi su e giù, utilizzando i tasti SU e GIÙ sul telecomando, oppure ruotando la manopola di controllo.

Selezionare una posizione o un file con il tasto OK sul telecomando o premendo la manopola di controllo.

L. Per tornare indietro, usare il tasto BACK sul telecomando o il tasto MENU sul pannello anteriore.

Per tornare al livello inizielle, premere il tasto HOME sul telecomando o premere in modo prolungato il tasto MENU sul pannello anteriore.

□ Per saltare rapidamente un elenco di brani, utilizzare il pulsante SINISTRA o DESTRA sul telecomando.

Controllo di sistemi domotici

Dopo aver collegato l'unità ST60 a una rete, sarà possibile controllarla e monitorarla da remoto tramite specifici software di domotica. Consultare la sezione "Connessione alla rete" a pagina IT-9 per i dettagli sulla connessione dell'unità ST60 alla rete.

Gli stessi controlli sono disponibili i tramite porta RS737. Sono disponibili vari sistemi di parti terze in grado di tornire un sistema di controllo sofisticato su tutti i dispositivi ci intrattenimento. Contattare il proprio rivenditore o installatore per ulteriori dettagli. I dettagli tecnici sul protocollo di controllo remoto possono essere richiesti ad Arcam all'indirizzo e-mail [e-mail].

Peri dettagli sui controlli disponibili, consultare il relativo documento reperibile a la pagina www.arcam.co.uk.

Connessione alla rete

Per utilizzare le funzioni AirPlay e Chromecast built-in dell'unità S160 occorre collegarla alla propria rete domestica tramite una connessione cablata o wireless.

Le sezioni seguenti descrivono queste operazioni.

NOTA: prima di procedere alla configurazione di una connessione wireless, verificare che le antenne wireless in dotazione siano collegate alle prese sul retro dell'unità ST60

NOTA: quando si utilizza la connessione cablata, la connessione wireless è automaticamente disattivata.

NOTA: si consiglia di utilizzare un cavo Ethernet adeguatamente schermato.

Configurazione AirPlay

Connessioni cablate

Accendere l'unità ST60 e collegarsi un cavo Ethernet. Per l'ascolto di contenuti audio via AirPlay sull'unità ST60, verificare che il dispositivo Apple sia collegato alla stessa rete dell'unità ST60, quindi selezionare l'unità ST60 come dispositivo di riproduzione audio AirPlay.

Nota: per imposazione predefinita, l'unità 5160 sarà indicata come 5160-xxxx nel menu dell'altoparlante AirPlay, dove xxxxx sono le ultime 6 cifre dell'indirizzo MAC delle unità cablate.

Connessioni wireless

Assicurarsi che il dispositivo Apple sia collegato alla stessa rete wireless cui si interde connettere l'unità ST60.

Installare le antenne Wi-Fi e accendere l'unità ST60. Aprire il menu delle impostazioni Wi-Fi sul dispositivo Apple e selezionare l'unità ST60 dal menu "Set up new AirPlay speaker".

Seguire le istruzioni sullo schermo.

Per l'ascolto di contenuti audio via AirPlay sull'unità ST60, verificare che il dispositivo Apple sia collegato alla stessa rete dell'unità SI 60, quindi selezionare l'unità SI 60 come dispositivo di riproduzione audio AirPlay.

Nota: per impostazione predefinita, l'unità ST60 sarà indicata come ST60 xxxxx nel menu di configurazione dell'altoparlante AirPlay, dove xxxxx sono le ultime 6 cifre dell'indirizzo MAC delle unità cablate.

Configurazione di Chromecast built-in

Connessioni cablate

Accendere l'unità ST60 e collegarvi un cavo Ethernet. Selezionare l'ingresso NET.

Scaricare e aprire l'applicazione Google Home.

Il sistema indicherà che c'è un dispositivo pronto per la configurazione. In caso contrario, basta toccare 'Add' seguito da "Setup a Device".

Selezionare l'unità ST60 e seguire le istruzioni sullo schermo.

Per ascotare trasmissioni audio da qualunque applicazione supportata sull'unità ST60, verificare che il dispositivo sia connesso alla stessa rete dell'unità ST60. Ioccare l'icona Chromecast built in dall'applicazione e selezionare l'unità ST60 come dispositivo di riproduzione.

Nota: per impostazione predefinita, l'unità ST60 sarà indicata come ST60-xxxxx, dove xxxxx sono le ultime 6 cire dell'inclirizzo MAC delle unità cablate.

Connessioni wireless

Insta lare le antenne Wi-Fi e accendere l'unità ST60. Selezionare l'ingresso NET.

Scaricare e aprire l'applicazione Google Home.

Il sistema indicherà che c'è un dispositivo pronto per la configurazione. In caso contrario, besta toccere "Add" seguito da "Setup a Device".

Selezionare l'unità ST60 e seguire le istruzioni sullo schermo.

Per ascoltare trasmissioni audio da qualunque applicazione supportata sull'unità ST60, verificare che il dispositivo sia connesso alla stessa rete dell'unità ST60. Ioccare l'icona Chromocasi, built in dall'applicazione e selezionare l'unità ST60 come dispositivo di riproduzione.

Nota: per impostazione predefinita, l'unità ST60 sarà indicata come ST60 xxxxxx, dove xxxxxx sono le ultime 6 cifre dell'indirizzo MAC delle unità cablate.

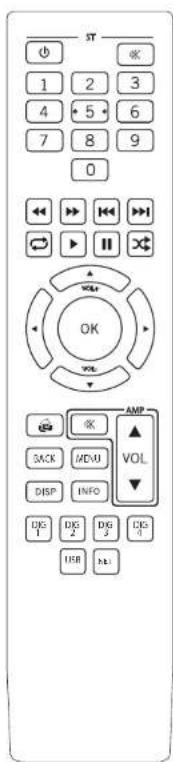

Telecomando

ST 1 2 3 4 5 6 7 8 9 0 OK VOL AMP VOL ACK MVO DISP INFO DIG DIG DIG DIG USB ba1

	Modifica lo stato dell'unità da standby ad accesa.
	Silenzia l'uscha dell'unità S160.
0....9 I tasti	numerici possono essere utilizzati per l'inserimento direcito di valori numerici.
	Riproduzione, pausa, scop, salta avanti e indietro, avanzamento e avvolgimento rapido, ripetizione e ripetizione casuo e.
	Naviga tra i menu di configurazione o i file di rete o di un'unità US8.Durante la riproduzione, i nasti SU e GIÙ permettono di contro lare il volume dell'unità S160.
	Riporia la navigazione al livello iniziale del menu dei clienti di rete l'Hibe
	Controlla i volume e le funzioni di disattivazione audio su tutti gli amplificatori Arcam o AVR.
BACK Torso	di indietro di un livello durante la navigazione tra i menu e i contenuti multimediali.
MFNU Apre il menu di configurazione
DISP Score	e le opioni di luminosità del display del pannello anteriore.
INFCI sistema	come movrà dicicamente le informazioni visualizzate nel la parte inferiore del display del pannello anteriore quando sono selezionati gli ingressi NET e USB.
DIG 1.4 Soluzione gli ingressi digitali 1.4
USB Seloziona l'ingresso US3.
NF1 Seloziona l'ingresso di rete (NF1).

Assicurarsi che le due batterie AAA in dotazione siano installate prima di provare a utilizzare il telecomando.
1. Aprire il vano batteria sul retro del telecomando. A questo scopo, spingere la scanalatura sul coperchio della batteria nella direzione indicata dalla freccia e rimuovere il coperchio.
2. Inserre due batterie AAA'come indicato nel vano batterie
3. Sisternare I coperchio della batteria. A questo scope, inserire la linguetta del coperchio della batteria nel relativo' faro sul lato corto del vano batteria. Quindi singere in basso il lato daPOSTO del coperchio della batteria (con la scandatura) e far scorere il coperchio nella struttura principale del telecomando finché non si agganda.
Il telecomando richiede una linea di visuale sgombra verso il pannello arteriore dell'unità ST60 per garantire un funzionamento affidabile.

Indicatore di bassa tensione

Quando le batterie iniziano a scaricarsi, la retroilluminazione lampeggia brevemente ogni volta che si preme un pulsante.

In questo caso, inserire il più presto possibile due nuove batterie alkaline AAA.

Note sulle batterie:

L'uso improprio delle batterie può causare danni, ad esempio la perdita di liquido ed esplosioni.
Non mischiare batterie vecchie e nuova.
Non utilizzare insieme batterie non identiche anche se possono sembrare simili, batterie diverse possono avere tensioni diverse.
Assicurarsi che il segno più (+) e meno (-) di ciascuna batteria corrispondano alla direzione indicata nel vano batterie.
Rimuovere le batterie dall'apparecchio se non sarà utilizzato per un mese o più
Per lo smaltimento delle batterie usate, vi preghiamo di rispettare le norme governative o locali in vigore nel proprio caese o regione.

Il telecomando è conforme con la Parte 15 delle norme FCC

Questo apparecchio è stato tescato ed è risultato conforme ai limiti previsti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una ragionevole protezione contro interferenze dannose in una installazione residervici. Questa apparecchiatura genera, utilizza e può emettere energia a radiofrequenza e, se non installata e utilizativa in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non si è acuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interfererze dannose alla ricezione radio o televsiva, che possono essere determinate spegnando e accendendo l'assarccchio, l'uente può cercare di rimuovere l'interferenza applicando uno o più del seguent metodi:

Riorientare o r'iposizionare l'anterna di ricezione.

Aumentare la distanza tro l'apparecchio e il ricevitore.

Collegare l'apparecchio a una presa o a un circuito diverso da quello a cui è collegato il ricevitore.

Consultare il rivenditore o un esperto tecnico radio/TV per chiedere assistenza.

Menu di configurazione

Navigazione nel menu di configurazione

Il menu di configurazione può essere esplorato tramite i tasti di navigazione e il tasto OK sul telecomando, oppure tramite la manopola di controllo e il tasto MENU del pannello anteriore.

Usando i controlli del parrello anteriore, ruotare la manopola per navigare tra i menu e premerla per selezionare le opzioni.

Per uscire da un menu, premere il tasto MENU.

Impostazioni di sistema

Display (Display)

Permacile di modificare la luminesità del display del pannel o anteriore.

Dark Mode (Modalità scura)

Spegne il display del pannello anteriore e il LED di stato.

Input Names (Nomi degli ingressi)

Permette di rinominare gli ingressi digitali per tarii corrispondere alla sorgente connessa.

Usare la manopola di controllo o i tasti su/gù del telecomando per modificare i caratteri.

Usare il tasto INPUT su pannello anteriore o il tasto destro del telecomando per spostarsi sul carattere successivo.

Usare il tasto RIPRODUCI/PAUSA sul partmello anterioro per spostarsi sul carattere precedente.

Per salvare le impostazioni, uscire dal menu usando i tasti MENU o BACK

Network Reset (Reimpostazione di rete)

Reimposta il modulo di rete alle impostazioni predefnite.

System Reset (Ripristino di sistema)

Ripristina l'unità ST60 alle sue impostazioni di fabbrica predefinite.

USB Upgrade (Aggiornamento USB)

Permette l'aggiornamento dell'unità ST60 tramite una chiavetta USB. Per ulteriori informazioni, consultare le istruzioni di rilascio del software, disponibili sul sito www.arcam.co.uk.

OTA Upgrades (OTA aggiornamento)

Se l'opzione è abilitata, l'unità ST60 si aggiornerà automaticamente di notte quando è lasciata accessa oppure in standby di rete. Se l'opzione è d'abilitata, gli aggiornamenti software dovranno essere installati manualmente. Per ulteriori informazioni, consultare le istruzioni di rilascio del software, disponibili sul sito www.arcam.co.uk.

Abilita la funzione di rilevamento Control 4 e l'invio di un cacaon di rilevamento.

System Info (Info di sistema)

Mostra varie informazioni di sistema quali numeri delle versioni software indirizzi IP, Nome significativo, Nome Googlecast e numero di serie.

Audio Settings (Impostazioni Audio)

Fixed Volume (Volume fisso)

Fissa i livello delle uscite analogiche al livello massimo di uscita. Quando l'opzione è abil itata, tutti i comandi di volume saranno ignorati dall'unità ST60. L'impostazione predefinita è SPENTO.

Maximum On Volume (Volume massimo attivo)

Unità il volume massimo quando l'unità S160 è accesa o esce dallo standby. L'unità S160 si accende a questo volume impostato se l'ultimo volume isato supera questo valore. Viene memorizzato o richiamato ogni volta che l'unità è accesa.

NOTA: questa impostazione non è usata quando il volume è impostato a un livello fisso.

Maximum Volume (Volume massimo)

Limita il volume massimo impostabile per l'unità ST60 usando Ingressi estemi. Ouesta è una funzione utile per prevenire sovraccarichi accidentali agli a toparlanti a bassa potenza. Viene memorizzato e richiamato ogni volta che l'unità è accesa:

NOTA: questa impostazione non è usata quando il volume è impostato a un livello fisso.

Maximum Network Volume (Volume masslmo di rete)

Limita il volume massimo impostabile per l'unità ST60 usando contenuti audio di rete. Questa funzione è utile per evitare il sovraccaricodi altoparlanti a bassatensione, o per evitare che il volume sia inavvert tamente regolato al massimo usando le manopole del volume delle apo di streaming audio. Viene memorizzato e richiamato ogni volta che l'unità è accesa.

NOTA: questa impostazione non è usata quando il volume è impostato a un livello fisso.

DAC Filter (Filtro DAC)

Indica il filtro digitale in uso con il DAC.

Consultare "Fi tri digitali DAC ST60" a pagina IT-12 per le differenze tra i litri.

Digital Output (Uscita digitale)

Abilita o disabilita le uscate digitali e selezione il tipo di streaming dell'uscita MOA.

Off (Spento)

le uscite otiche a coassiali sono disattivate.

MQA Bitstream (Passthrough)

Per l'utilizio con dispositivi abilitati MQA.

MQA Core

Per l'utilizzo con lettori MQA estemi e dispositivi non abilitati MQA.

NOTA: le uscite analogiche sono disattivate quando sono abilitate quelle digitali.

Standby Settings (Impostazioni di standby)

(Timeout) Timeout

Questa opzione permette di scegliere la durata del tempo di inattività, prima che l'unità entri in modalità standby. L'impostazione predefinita è 20 minuti.

NOTA: se il timeout di standby è impostato su SPENTO, la funzione di standby sarà disabilitata.

Network Standby (Standby di rete)

Abilita o disabilità il controllo di rete dell'unità 5160 quando essa è in standby. L'impostazione predefinità e SPENTO.

RS232 Standby (Standby RS232)

Abilità o disabilità il controllo RS232 dell'unità S160 quando essa è in standby. L'impostazione predefinità è SPENTO.

Filtri digitali DAC ST60

L'unità ST60 permette all'ascoltatore di scegliere tra un certo numero di filtri digitali da usare per l'audio DAC. I litri digitali permettono di minimizzare le distorsioni indesiderate nella banda audio, ma nessun filtro digitale è perfesto, tutti sono un compromesso di vari parametri. Tali parametri comprendono:

Risposta in frequenza: livello audio rispetto alla frequenza. Questo non dovrebbe avere variazioni significative tra 70 Hz e 70 kHz.

Fase – Il ritardo introdotto nella riproduzione di varie frequenze nel filtro passa-banda. Deve essere più basso possibile (fase lineare).

Pre-riproduzione – Artifici audio aggiuntivi che procedono gli impulsi audio originali. Talvolta sono considerati un fattore negativo poiché non esistono in natura, per cui dovrebbero essere più bassi e brevi possibile.

Post-rip duzione - Artifici audio aggiuntivi che seguono gli impulsi audio origina i. Dovrebbero essere di livello e durata più bassi possiblie.

Aliasing – Artifici audio aggiuntivi introdotti nella banda audio dai segnali ad alta frequenza.

Il nostro filtro predefinito è stato scelto in base a un'accurata combinazione di misurazioni e test di ascolto o le sue impostazioni sono un'ultimo compromesso per garantire i migliori risultati di ascolto. Tuttavia, tutti i tutti penalizzano le prestazioni di può parametro per esar l'arcio un altro. Perciò, ciascuno può scegliere le proprie cozioni di filtro in base al materia e alle preferenze di ascolo. Non esistono scelte giuste o sbagliate in assoluto. Tutte le differenze saranno maggiormente udibili con tassi di campionamento di 48 kHz o meno.

Filtri ibridi

Brick Wall (Brick Wall)

Nessuna differenza di fase, ma introduce artifici pre e post riproduzione.

Corrected Minimum Phase (Fase minima corretta) Effetti pre-riproduzione bassi e risposta di fase variabile ad alte frequenze. Ci sono maggiori effetti post riproduzione rispetto ai filtri lineari.

Apodizing (Apodizzazione (predefinito))

Compromesso tra risposta di fase, frequenza e adozione di artifici audio. Ha il vantaggio di rimuovere la maggior parte degli artifici audio introdoti in fase upstram durante la registrazione e masterizzazione del materiale originale.

Filtri a fase minima

Minimum Phase Slow Roll Off (Roll-off lento a fase minima)

Assenza di artefici pre-riproduzione ma può introdurre differenze di fase alle alte frequenze. Ha meno effetti post-riproduzione del Roll Off veloce a fase minima, ma ancora di più dei filtri lineari. Le frequenze molto alte nell'ultima semi otuava del filtro passabanda saranno leggermente attenuate.

Minimum Phase Fast Roll Off (Roll-off veloce a fase minima)

Assenza di effetti pre riproduzione e risposta di fase variabile ad alte frequenze. Ci sono maggiori effetti post. riproduzione rispetto alle opzioni dei filuri a fasci lineare.

Filtri a fase lineare

Stesso livello molto basso di effetti pre e post-riproduzione. Non ci sono slittamenti di fase ma può introdure a lasing delle alte frequenze maggiori del filtro Roll Off veloce a fase lineare. Le frequenze molto alte sono leggermente attenuare.

Linear Phase Fast Roll Off (Roll-off veloce a fase lineare)

Livelli di pre e post riproduzione maggiori o uguali del Roll Off lento a fase lineare. Senza differenze di fase e con aliasing minimo alle alte frequenze rispetto al roll off lento.

Risoluzione dei problemi

Problema Verificare le sequenti condizioni
Assenza di suono	□ L'unità ST60 è correttamente collegata e accesa.□ La propria sorgente audio è correttamente collegata e gli ingressi sono correttamente selezionati e attivi.□ Verificare che l'output sia abilitato. Consultare la sezione "Digital Output (Uscita digitale)" a pagina IT-11
L'unità non risponde o risponde in modo irregolare al telecomando	□ Le batterie del telecomando non sono cariche. Consultare la sezione "Indicatore di bassa tensione" a pagina IT-10□ Il pannello anteriore è visibile e il telecomando è puntato verso di esso.
Il display del pannello anteriore è vuoto	□ Il display non è stato spento. Consultare la sezione "Display (Display)" a pagina IT-11.□ Modalità scura abilitata. Consultare la sezione "Dark Mode (Modalità scura)" a pagina IT-11.
Impossibile controllare il volume	□ Modalità a volume fisso aitivata. Consultare la sezione "Fixed Volume (Volume fisso)" a pagina IT-11□ L'uscita digitale è abitata.

ST60 Specifiche

Uscite analogiche
Conversione digitale - analogico E559038 32 bit/192 kHz Delta-Sigma DAC
Rapporto segna/e/rumore (prestura Ai) 118 dB non bilanciato, 172 dB bilanciato
Distorsione armonica (1 kHz) < 0,0006%
Risposta in frequenza 10 Hz 20 kHz ± 0,5 dB
Livello di uscita (fiso) 2,2 Vrms non bilanciato 4,5 Vrms bilanciato
Impedenza in uscita 47 Ω non bilanciato, 600 Ω bilanciato
Carico minimo consigliato 5 KO
Fluttuazione RMS < 20 pscc
Ingressi digitali
Ricevitore SPDI# AKM4115
Velocità di campionamento supporte	Ottico 32 kHz, 44°	kHz, 46 kHz, 88,2 kHz, 96 kHz
	Coassiale 32 kHz, 41 kHz, ≤8 kHz, 88,7 kHz, 96 kHz, 176,4 kHz, 192 kHz
Protonità bit 16 bit = 32 bit
Interfacce digitali
USR: US$ 2.0 ad alta velocità (480 Mb/s)
Ethernet 10/100 Mb/s
Wireless		802,11b/g/n

Generale
Tensione di rete	110 240 V, 50 60 Hz
Maximo consumo di potenza	10 W
Basso consumo energetico in standby	0,5 W
Consumo di rete in standby	2 W
Dimensioni L x A x P (inclusi piedini e manopola di controllo)	433 x 102 x 306 mm
Poso (notto)	5,9 kg
Poso (lanto)	7,9 kg
Accessori in dotazione	Cavi di alimentazioneTelecomando2 batterio AAAManualo cl'uso2 antenne WiFi

Tutti i valori delle specifiche sono tipici se non diversamente indicato. Arcam ha una politica di continuo miglioramento dei propri prodotti. Ciò significa che i progetti e le specifiche sono soggetti a modifiche senza preavviso. E&OE.

Garanzia in tutto il mondo

Questa garanzia da dirito all'utenze di far i parare l'unità gratuiti amente per il primo cincure anni successivi all'acquisition, sempre che sia stata acquivala originariamente presso un concessionario autorizzato Arcarr. Il concessionario Arcarr o responsabile di cui i servizi postrendita. Il produttore non si assume alcuna responsabilità per difetti derivanti da incidenti, uso impropio, abuso, usura, neglienza o da modifiche e/o ricaravatori non autorizzate. Inoltre, il produttore non accesta alcuna responsabilità per danni o perdite che si verifichino durante il trasporto da o verso la persona che invoca la garanzia.

La garanzia copre:

I costi di componenti (escluse le unità a disco) e manodopera per cinque anni a partire dalla data di acquisto (fare riferimento alla successiva sezione relativa a termini è condizioni aggiuntive). Dopo cinque anni, tutti i costi di componenti e manodopera saranno a carico del cliente.

Le unità a disco (di qualunque tipo) sono coperte dalla presente garanzia per tre anni a partire dalla data di acquisto. La garanzia non copre mai la sostituzione delle batterie.

La garanzia non copre mai i costi di trasporto.

Richieste in garanzia

Questo apparecchio deve essere mballato nella confezione originale e restituito a rivenditore presso il quale è stato accuistato. Dovrebore essere inviato tramite spedizione prepagata con un vettore affidabile e non per posta. Nexuna responsabilità può essere accutta per l'unità mentre è trasportata al rivenditore o distribuzione e gli clienti sono pertanto invitati ad assicunare l'unità contro smartimenti e danni durante il trasporto.

Per ulteriori informazioni, contattare Arcam all'indirizzo [e-mail].

Problemi?

Se il rivenditore Arcam non è in grado di rispondere a una domanda per quanto riquarda questo o qualsiasi a tro prodotto Arcam, è possibile contattare il suoporto clienti all'indirizzo Arcam suddetto e il nostro servizio ci assistenza sarà ben lieto ci aiutare i clienti.

Registrazione on-line

- possibile registrare il prodotto on-line all'indirizzo: www.arcam.co.uk.

手册

ARCAM | HDA

网络流媒体播放器

ST60

CN (SC)

欢迎

感谢并祝贺您…
